Электрический водонагреватель для отопления

Водонагреватель для отопления электрический — герметичная емкость, оснащенная встроенным источником тепловой энергии. Подобные устройства бывают проточными и накопительными. Комфортная температура поддерживается благодаря циркуляции по замкнутому контуру нагретого электрическим ТЭНом теплоносителя.

Содержание

Как работает электрический водонагреватель для отопления

В соответствии с показателем мощности проточные нагреватели питаются от одно- либо трехфазной электрической сети. Агрегат имеет простую конструкцию и представляет собой бак с установленными внутри ТЭНами. При поступлении жидкости они нагревают ее до заданной температуры. При использовании агрегата в системе отопления устанавливают теплообменник.

Для получения горячей воды в бытовых целях теплоноситель через специальную соединительную трубку подается на смесители в ванной и на кухне. Одновременно теплая воздушная смесь поступает в жилые помещения. Перед установкой нагревательного агрегата в частном доме последовательно выполняют следующие действия:

1. Организуют циркуляцию теплоносителя в отопительной системе.
2. Создают герметичный контур.
3. Устанавливают расширительный бак, электронасос и запорную арматуру.
4. Обеспечивают возможность регулярной подачи жидкости из централизованного водопровода.

При постоянном обновлении жидкости скорость подогрева низкая. Получить подробную консультацию о технических характеристиках и правилах эксплуатации подобных агрегатов можно в интернет-магазине «Кванта+» г. Тюмень.

Электрический котел или водонагреватель

В отопительных системах чаще используют бойлерные котлы, сконструированные специально для такого целевого применения. По соотношению полученного объема тепловой энергии к потраченным ресурсам, накопительные бойлеры существенно эффективнее проточных водонагревателей. КПД 1-ых достигает 90%, а у 2-ых не превышает 70%. Это обусловлено:

• конструкцией;
• спецификой предназначения;
• способом нагрева теплоносителя.

Проточные водонагреватели рассчитаны на использование в замкнутых системах с принудительной циркуляцией жидкости. Агрегаты имеют следующие преимущества перед накопительными электрическими котлами:

1. Быстрый подогрев воды.
2. Отсутствие ограничений по объему горячей жидкости.
3. Простота конструкции.
4. Легкость эксплуатации.
5. Удобство монтажа.
6. Отсутствие необходимости регулярного обслуживания.

К тому же можно сделать отопление из водонагревателя своими руками. Среди недостатков проточных агрегатов отмечают:

• необходимость тщательного контроля за функциональным состоянием и работоспособностью устройства;
• сравнительно высокую стоимость;
• низкую энергоэффективность.

Электрические бойлеры обеспечивают постоянный доступ к горячей воде в рамках предусмотренного конструкцией объема.

Методика нагрева воды водонагревателем

По способу повышения температуры энергоносителя проточное устройство не отличается от котла накопительной конструкции. Герметичный бак наполняется жидкостью из централизованного водопровода. Электрические ТЭНы повышают температуру до заданного уровня. Для агрегатов 2 типов характерна некоторая потеря тепловой энергии.

В накопительном бойлере температура жидкости повышается внутри герметичной емкости с интегрированным нагревателем. Поскольку объем камеры невелик, процесс протекает стремительно и при незначительной теплопотере. Конструкция подобных агрегатов включает в себя:

1. Электронасос.
2. Накопительный бак.
3. Механизм управления подачей воды и температурой нагрева.

Проточные агрегаты лишены первых 2-х компонентов.

Инертность нагрева

Бойлерные котлы отличаются быстротой нагнетания температуры в трубах отопительной системы. За 15-20 минут вода нагревается до 60°С. В этом аспекте проточные устройства уступают традиционным бойлерам. Нагрев воды в накопительном баке вместимостью 150 л занимает 40-50 минут. На скорость повышения температуры влияет производительность ТЭНов. После выключения электрического бойлера вода в трубах отопления быстро остывает.

В проточных водонагревателях требуется несколько циклов рециркуляции для понижения температуры жидкости до комнатной. В случае непредвиденного прекращения подачи электроэнергии вода еще некоторое время остается горячей. Необходимые условия применения проточных агрегатов в отоплении таких объектов, как частный дом:

1. Небольшая территория обогрева, что диктуется соотношением 1 кВт затраченного электричества к 10 м² площади.
2. Высокое качество теплоносителя для долговечности и нормального функционального состояния рабочих элементов агрегата.
3. Для циркуляции жидкости нужно давление, аналогичное системе централизованного водоснабжения — 4 атм. В моделях, оснащенных циркуляционным насосом достаточно 1,5 атм.

Проточные водонагреватели используют для отопления небольшого коттеджа площадью до 80 м². Это относится к хозяйственным и дачным постройкам. Еще 1 сфера применения такого отопительного оборудования — обустройство теплого пола.

Бойлер косвенного типа нагрева

Такой агрегат представляет собой герметичный бак с встроенной электрической спиралью. Нагрев воды в нем осуществляется при циркуляции жидкости по замкнутому контуру и соприкосновении ее с ТЭНом. Работа от электричества позволяет постоянно иметь запас теплой воды, а интеллектуальная система управления обеспечивает комфорт эксплуатации устройства. Подобное оборудование изготавливают из нержавеющей стали с теплоизоляционным стеклокерамическим покрытием.

Герметичная емкость объемом до 1000 л способна обеспечить горячей водой большой особняк. В зависимости от конструкции и типа, косвенный бойлер подсоединяется к системе газоснабжения либо к электросети. Такое оборудование оснащено механизмом автоматизированного управления. Зимой агрегат можно использовать для отопления и горячего водоснабжения, а летом только для подогрева жидкости.

Такие устройства отличаются высокой производительностью, экономичностью и хорошей эргономикой. Косвенные бойлеры бывают настенного крепления или напольного базирования. Для первоначального нагрева воды агрегату требуется некоторое время. В дальнейшем заданная температура поддерживается в автоматическом режиме. Теплопотери минимальны благодаря надежной термоизоляции. Подобную отопительную аппаратуру можно приобрести в интернет-магазине «Кванта+» в г. Тюмень.

Хорошее решение для жилых и технических объектов небольшой площади — проточный водонагреватель. Средняя производительность агрегата мощностью 2 кВт составляет 12 л/мин до температуры 60°С. Такое устройство подходит как для частных коттеджей, так и для дачных построек с непостоянным проживанием. Его используют для обеспечения горячей водой и отопления помещений. Преимущества проточного водонагревателя:

• компактные размеры, позволяющие разместить оборудование на любом свободном участке пространства;
• малое значение инертности нагрева;
• возможность регулировки температурного режима;
• интегрированная система автоматического отключения ТЭНов при отсутствии теплоносителя;
• разнообразие моделей, различающихся мощностью и ценой.

Единственный недостаток такого агрегата — низкий КПД, сопряженный с большими затратами электроэнергии.

Выбор теплоносителя для водонагревателя и монтаж

Основной технический параметр агрегата — скорость нагрева теплоносителя до заданной температуры. При выборе подходящей модели нельзя руководствоваться исключительно номинальной мощностью, указанной в сопроводительной технической документации. Следует учитывать предполагаемые условия эксплуатации и отапливаемую площадь. Устанавливать агрегат следует в теплом помещении для минимизации энергопотерь. Электропроводка должна выдерживать предельную нагрузку, создаваемую водонагревателем. Такие данные указаны в техническом паспорте оборудования.

Лучшим наполнителем считается дистиллированная вода. Она отличается оптимальными показателями теплоемкости. Для использования в системе горячего водоснабжения и отопления помещений лучше приобрести агрегат с закрытыми нагревательными элементами. Такая конструкция позволяет избежать образования накипи. Важно подобрать устройство необходимой мощности, которое способно справляться с возложенными на него функциональными задачами.

Способов отопления дома с помощью нетрадиционных методов существует множество. Однако, не все они являются в достаточной степени эффективными, хотя есть и те, которые на практике подтвердили свой КПД. Одним из действенных и многократно проверенным в реальной жизни вариантом является использование электрического водонагревателя для отопления.

Принцип работы водонагревателя в отоплении

Нестандартная на первый взгляд конструкция отличается относительной доступностью в монтаже, а также эффективностью эксплуатации. Хотя этот вариант не лишен минусов, но его можно обнаружить во многих отечественных квартирах.

Основная задача любого бойлера заключается в нагреве воды. Это может выполняться двумя способами:

• газовой горелкой;
• электрическими ТЭНами.

Второй способ более приемлемый, так как прост в монтаже и не требует массы разрешительных документов. Использовать с максимальной отдачей электрический водонагреватель для отопления можно после изучения его особенностей конструкции:

• базовой деталью в бойлере является корпус, который имеет несколько слоев. Внутренняя полость заключает в себе воду и подвергается регулярному нагреву. Наружный слой защищает потребителей от горячей поверхности, а бак уберегает от негативного механического воздействия и снижает тепловые потери;
• важной деталью отопления через водонагреватель являются ТЭНы. Они распложены непосредственно внутри полости, куда поступает вода. Управляет ими запрограммированная автоматика;
• производители повышают теплоизоляционные свойства с помощью выкладывания между слоями минеральной ваты. Также отдельные модели в этом промежутке имеют прослойку из пенополистирола.

Есть разновидности бойлеров для частного дома, представляющие собой устройства проточного типа. Они отличаются отсутствием внутри накопительного бака. Полость, в которой осуществляется нагрев, представляет собой компактную колбу. У таких приоров высокие мощностные параметры (5-25 кВт для ТЭНа), которые сочетаются с небольшими габаритными характеристиками.

Проточный водонагреватель

С этой статьей читают: Какой водонагреватель лучше проточный или накопительный

Нагрев воды в них выполняется за 30-120 секунд, что при высокой мощности создает значительную нагрузку на бытовую электросеть. При их установке необходимо контролировать всю разводку электричества в доме.

Накопительного типа

Поскольку сформировать с нагревателем проточного типа качественную отопительную систему не удастся, более приемлемыми считаются бойлер для отопления частного дома с накопительным баком и косвенного нагрева. При выборе первого стоит уделить внимание таким критериям:

1. Мощность аппарата

От нее напрямую зависит скорость нагрева теплоносителя. Также она оказывает влияние на расход электричества. Основная масса бытовых агрегатов имеет мощность из интервала 1,5-5,0 кВт. В расчет принимают условия: 10 м2 должны отапливаться бойлером для отопления примерно в 1 кВт мощности.

1. Объем водяной полости

Данный параметр влияет на количество формируемого объема воды. В большинство полостей домашних бойлеров включена полость 50-10 литров. Промышленные аппараты традиционно применяют 300 литров. Чем он будет больше, тем надежнее окажется система.

1. Патрубок с заходом воды, расположенный на корпусе, желательно подбирать с нижним расположением, а патрубок выходной – в верхней точке.

Многие бытовые патрубки производители оснащают диаметром в ¾ дюйма. Чтобы монтировать отопление, желательно иметь в конструкции отверстия до 2 дюймов на входе и на выходе.

Чтобы не создать бойлер заведомо слабым звеном, необходимо тщательно провести выбор этого элемента.

Небольшие приборы работают на полную мощность, чем отличаются от габаритных аналогов, которые запускаются/выключаются при необходимости, например, когда требуется подогреть воду.

Принцип работы такого прибора во многом совпадает с накопительным с тем лишь исключением, что внутри расположена змеевидная трубка, которую подключают к системе отопления.

Основным источником нагрева теплоносителя является котел. Любой бойлер, неважно, накопительный, проточный или косвенного нагрева, является лишь дополнительным устройством.

Для корректной и максимально эффективной работы водонагревателя его устанавливают перед входом обратки в котел, в результате чего тепло от воды для горячего водоснабжения переходит к змеевидной трубке. Все это в комплексе обеспечивает оптимальный режим работы всей системы.

Для того, чтобы уменьшить расход энергии, но сохранить высокий КПД, при выборе бойлера обратите внимание на следующие параметры:

1. Объем бака от 150 литров

От этого показателя зависит площадь соприкосновения теплоносителя со змеевиком. Чем больше эта площадь, тем быстрее она будет прогреваться.

1. Мощность ТЭНа

Прямая зависимость скорости нагрева от мощности прибора. Расчетным показателем является 2 киловатта на каждые 50 литров воды.

1. Теплоизоляция бака

И хотя все современные модели оснащены внутренней теплоизоляцией бака, еще встречаются те, у которых утеплитель отсутствует. Выбирать следует устройство с двойной стенкой, где проложен определенный изоляционный материал.

Такие водонагреватели стоят на порядок дороже классических. В среднем, бойлер объемом 200 литров обойдется приблизительно в 25000 руб. Это, безусловно, гораздо лучше, чем использование обычного водонагревателя, но высокую стоимость тоже нельзя сбрасывать со счетов.

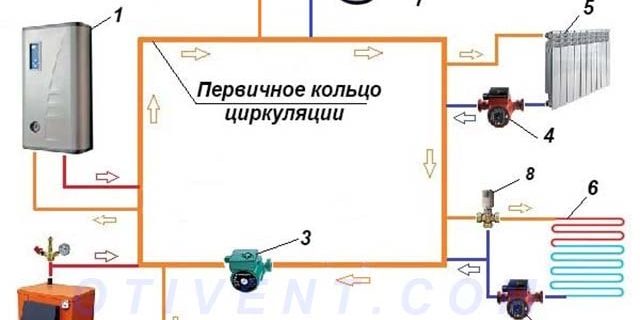

Схема подключения

Водонагревательные котлы электрические имеют лучшие параметры, чем бойлеры, но последние продаются по очень маленькой и применяются узконаправленно. Расчет системы проводится не исходя из номинальной мощности. Основным базовым показателем в такой ситуации служит время нагрева теплоносителя. Отдельные модели обеспечивают это значение на уровне 20-30 минут, а средний показатель превышает час.

Электрический нагреватель для отопления дома разрешено использовать для монтажа только при соблюдении определенных условий:

• проводка обязана выдерживать пиковые длительные нагрузки в течение продолжительного времени;
• проведение монтажа должно осуществляться в сухом теплом помещении, для которого можно минимизировать тепловые потери;
• наиболее эффективным теплоносителем для данной системы является дистиллированная вода, а не антифриз, за счет своей высокой теплопроводности;
• при выборе бойлера желательно подбирать модели с закрытыми ТЭНами, так как это снизит образование налета накипи на их поверхности и существенно продлит срок службы.

Практика показывает, что высокой степенью эффективности обладают бойлеры, рассчитанные для отопления марки ВЭО. Их выбирают по мощности.

С каждым прибором идет инструкция по применению и монтажу. Ее необходимо тщательно изучить, так как она содержит важные нюансы процесса установки. В документации прописаны также доступные варианты эксплуатации.

Необходимо проконтролировать конфигурацию трубопроводов и дальнейшее их разведение. При распределении магистралей понадобится минимизировать или полностью исключить появление колен. Они понижают характеристики отопительных систем.

Подвешивание радиаторов осуществляется исключительно по уровню, чтобы снизить гидросопротивление и тепловые потери.

В помещении необходимо провести теплоизоляционные работы, чтобы избавиться от потерь тепла. Данная процедура позволит снизить нагрузку на ТЭНы, а также уменьшит расход электричества. Установке требуется своевременный уход. Профилактические мероприятия нужно проводить в теплое время года, при этом можно вызывать опытного специалиста-гидравлика. Очищенный и отрегулированный аппарат работает с более высоким КПД.

ВИДЕО: Система отопления от бойлера

<index>

Жители многоквартирных зданий редко сталкиваются с проблемами отопления, так как подключены к центральной системе и не задумываются, топить ли дом дровами, газом или электричеством. А вот в частных домах приходится устанавливать котельные, уменьшить финансовые расходы на использование и монтаж которой можно за счет применения отопительного электробойлеров. Благодаря ему улучшается коэффициент полезного действия. Также подача воды становиться бесперебойной, при этом ее объемы увеличиваются.

Что собой представляет устройство

Бойлер для отопления частного дома представляет собой герметичную конструкцию, внутри которой, в отличие от бойлера косвенного нагрева, расположен специальный нагревательный элемент. Схема работы проста — для подключения к системе водопровода используют два парубка. Чтобы производить нагрев всего жилища данное устройство должно быть высокомощным. На каждые десять квадратных метров надобно один киловатт. Чем больше площадь, тем большая мощность требуется. Например, для гаража подойдет бойлерное отопление с устройством

Накопительный бак может стать хорошей альтернативой классическому аппарату. Единственное отличие — внутренний трубопровод, подключаемый к отопительной системе. Правильно организованное отопление через водонагреватель предполагает выполнение данным устройством функции тепловой батареи. Вода, находящаяся внутри, получает энергию через змеевик, расположенный внутри, подключение которого выполнено к системе отопления. При отключении котла процесс начнет происходить в обратном порядке: температура начнет повышаться от воды в бойлере.

Принцип работы водонагревателя для отопления

Водонагревательный бойлер, который используют для отопления, изготовлен по принципу обычного термоса. Единственная разница — нагрев выполняется за счет электричества или огня. В баке расположена специальная трубка, с помощью которой поступает холодная вода. Как только  она становится необходимой температуры, нагрев сразу же отключается. Нагревательный элемент имеет вид спирали. По ней течет горячая вода. Также обязательно присутствие магниевого анода, предназначенного служить защитой от коррозии. Рядом расположен термостат и предохранительный клапан.

С помощью трубопровода обеспечивается нагревание жидкости. За счет теплоносителя в нем достигается необходимый температурный режим. Циркуляцию теплоносителя выполняют насосы. Стоит помнить о том что их установка выполняется одновременно с монтажом бойлера.

Плюсы и минусы отопления на базе бойлера

Отопление, получаемое от водонагревательного бака, имеет свои преимущества и недостатки.

Плюсы	Минусы
Для установки нет надобности в специальных инструментах, навыках или инженерном образовании	Процесс установки, в плане трудовых ресурсов, довольно-таки затратный
Бойлеры значительно дешевле, чем отопительные котлы	Агрегат постоянно находится в рабочем режиме
Благодаря теплоизоляционному слою водонагреватели тратят меньше производного тепла, чем обогреватели	Поставка воды должна быть постоянной, из-за чего может случиться коррозия раньше времени
Возможно применить настенный или потолочный тип крепления, поэтому занимают мало места	Нет нужной мощности для обогрева большой площади
Количество расходуемых ресурсов мизерное, потребление электрической энергии минимальное
Предоставляется возможность самостоятельно регулировать температуру

Разновидности аппаратов

При выборе котла для отопления многие интересуются двумя его параметрами. Первый — объем бака, второй — потребляемая электрическая энергия.

Проточный водонагреватель

Проточный бойлер отопления воды нет емкости, предназначенной для большого ее объема. Он устроен так, что потребляемая вода нагревается моментально. В быту применяют два вида:

• Электрический — производство происходит в компактном корпусе, крепление настенное. Нагрев воды происходит во время ее прохождения через электрический нагреватель.
• Газовый — внутри теплообменника происходит протекание воды. Под ним горит газовая горелка, которая нагревает жидкость.

Проточный электрический водонагреватель, предназначенный для отопления, обладает таким устройством:

• Корпус — материалом служит металл или пластик, снаружи покрыт специальным покрытием для защиты и декора.
• Трубка для теплообмена — расположена внутри корпуса, чаще всего обладает спиралевидной формой.
• Нагревательная деталь — находится в теплообменной трубке или же в металлическом отдельном стакане.
• Измеритель протока — происходит реакция на закрытие/открытие на смесителе крана.
• Электромагнитный пускатель — выполняет управление магнитного пускателя, представляет собой мощный электронагреватель.
• Термостат — включает/выключает агрегат, регулирует подачу горячей воды исходя из мощности напора.
• Тепловой предохранитель — необходим для аварийного отключения прибора.

Плюсы	Минусы
Небольшой вес, компактные параметры	Из-за сложного изготовления цена на них довольно-таки высокая
Возможно эксплуатировать сразу, как только включился, так как вода нагревается быстро	Высокое потребление электричества
Подключение и монтаж можно выполнить самостоятельно за полтора часа	Для подключения возникает необходимость прокладывать отдельно еще один сетевой кабель
Все детали, находящиеся внутри, изготовлены из металла, не подвластного коррозии

Знаете ли вы, что..

Если возникло желание монтажа классического бойлера в качестве главной нагревательной детали, возможно появление таких проблем, как нарушение эксплуатации агрегата.

Накопительный котел электрического типа

В быту чаще всего используют накопительные котлы электрического типа. Внешне они имеют отличия, но само устройство одинаковое:

• Корпус — изготовлен из стали, имеющей толщину 0,8 миллиметров. Сверху наносится покрытие из полиэфирной эмали, служащее не только декором, но и защитой.
• Бак — находиться внутри корпуса, производится из стали толщиной 1,2 миллиметра, снаружи покрыт защитой от коррозии. Он имеет три вида. Первый — термоупрочненное покрытие, используется в недорогих моделях. Считается не особо прочным: эмаль может потрескаться и рассыпаться от резкого перепада температурного режима. Второй — стеклокерамика, наносится при высокой температуре, очень прочная. Третий — титановое напыление, самое долговечное и прочное, применяется на дорогих моделях.
• Теплоизоляция — минимальная толщина 20 миллиметров, максимальная — 40. Имеет вид прослойки между баком и наружным корпусом.
• Магниевый анод — предназначен для защиты от ржавчины. Монтаж происходит возле ТЭНа, предохраняет бак и нагревательную деталь от электромеханической коррозии.
• ТЭН — находиться в нижней части бака.
• Термометр — цифровой или механический. Находиться снаружи корпуса, предназначен для контроля воды.
• Термостат — автоматически включает/отключает нагревательный элемент. Регулировка ручная или электронная.
• Индикаторный светодиод — подключен к термостату, дает знать, когда ТЭН включен или выключен.
• Водяные патрубки — изготовлены из металла, снаружи заканчиваются резьбой, подключаются к водопроводу.
• Установочный кронштейн — используется для крепления агрегата на стену.

Плюсы	Минусы
Большой ассортимент	Установка выполняется только на прочную стену из-за большого веса аппаратов
Монтаж простой, легкий, выполняется за пару часов	Максимальный срок эксплуатации девять лет, так как устойчивость к коррозии понижена
Замена детали происходит максимум за полтора часа	За счет утеплителя параметры довольно габаритные
Низкое потребление электричества	Долго нагревается (от получаса до девяти часов)
Появляется толстый слой накипи

Обзор водонагревателей для отопления дома

Для отопления частного дома подходят не все модели водонагревателей. Рассмотрим те, которые получили положительные оценки по отзывам пользователей..

Electrolux EWH 50 Quantum Pro

• Цена — от 18092 руб.
• Габариты (ШхВхГ) — 38.5х70.3х38.5 см.
• Объем — 50 л.
• Вес — 18 кг.
• Мощность — 1,5 кВт.
• Страна-производитель — Китай.
• Цвет — белый.

Electrolux EWH 50 Quantum Pro бойлер

Плюсы	Минусы
Термометр
Ограничение температурного режима
Защита от накипи

Edisson ER 50V

• Цена — от 2350 руб.
• Габариты (ШхВхГ) — 45х56х45 см.
• Объем — 50 л.
• Вес — 18 кг.
• Мощность — 1,5 кВт.
• Страна-производитель — Англия.
• Цвет — белый.

Edisson ER 50V бойлер

Плюсы	Минусы
Защита от перегрева
Внутри стеклокерамика
Магниевый защитный анод

Hyundai H-SWS1-140V-UI706

• Цена — от 18757 руб.
• Габариты (ШхВхГ) — 34х63х34 см.
• Объем — 40 л.
• Вес — 10 кг.
• Мощность — 1,5 кВт.
• Страна-производитель — Северная Корея.
• Цвет — белый.

Hyundai H-SWS1-140V-UI706 бойлер

Плюсы	Минусы
Защита от включения без воды	Механическое управление
Защита от перегрева
Магниевый защитный анод

Hyundai H-GW2-ARW-UI308

• Цена — от 17637 руб.
• Габариты (ШхВхГ) — 33х56х17.5 см.
• Вес — 7,8 кг.
• Страна-производитель — Северная Корея.
• Цвет — белый.

Hyundai H-GW2-ARW-UI308 бойлер

Плюсы	Минусы
Ограничение температуры нагрева	Механическое управление
Дисплей
Термометр

Electrolux Smartfix 2.0 3.5 TS

• Цена — от 6335 руб.
• Габариты (ШхВхГ) — 27х13.5х10 см.
• Вес — 1,5 кг.
• Мощность — 3,5 КВт.
• Страна-производитель — Китай.
• Цвет — белый.

Electrolux Smartfix 2.0 3.5 TS бойлер

Плюсы	Минусы
Четвертая степень защиты от воды	Механическое управление
Защита от перегрева

Thermex Hit 15 U (Pro)

• Цена — от 14911 руб.
• Габариты(ШхВхГ) — 38х41х34 см.
• Объем — 15 л.
• Вес — 9,5 кг.
• Мощность — 3,5 КВт.
• Страна-производитель — Италия.
• Цвет — белый.

Thermex Hit 15 U (Pro) бойлер

Плюсы	Минусы
Магниевая анодная защита	Механическое управление
Защита от перегрева

Hyundai H-SWS15-50V-UI695

• Цена — от 24843 руб.
• Габариты (ШхВхГ) -43.4х83.5х23 см.
• Объем — 50 л.
• Вес — 12,6 кг.
• Мощность — 2 кВт.
• Страна-производитель — Северная Корея.
• Цвет — белый.

Hyundai H-SWS15-50V-UI695 бойлер

Плюсы	Минусы
Индикация включения и нагрева	Механическое управление
Обратный и предохранительные клапаны

Thermex Champion Silverheat ERS 80 V

• Цена — от 19698 руб.
• Габариты (ШхВхГ) — 44.5х75.1х45.9 см.
• Объем — 80 л.
• Вес — 21,2 кг.
• Мощность — 1,5 кВт.
• Страна-производитель — Италия.
• Цвет — белый.

Thermex Champion Silverheat ERS 80 V бойлер

Плюсы	Минусы
Защита от перегрева	Механическое управление
Магниевая анодная защита
Предохранительный клапан
Термометр

Hyundai H-SLS1-40V-UI706

• Цена — от 29673 руб.
• Габариты (ШхВхГ) — 28х97.6х28 см.
• Объем — 40 л.
• Вес — 11,6 кг.
• Мощность — 1,5 кВт.
• Страна-производитель — Северная Корея.
• Цвет — белый.

Hyundai H-SLS1-40V-UI706 бойлер

Плюсы	Минусы
Защита от перегрева	Механическое управление
Магниевая анодная защита
Обратный клапан
Индикация нагрева

Hyundai H-SLS1-50V-UI707

• Цена — от 24931 руб.
• Габариты (ШхВхГ) — 28х117.6х28 см.
• Объем — 50 л.
• Вес — 12,6 кг.
• Мощность — 1,5 кВт.
• Страна-производитель — Северная Корея.
• Цвет — белый.

Hyundai H-SLS1-50V-UI707 бойлер

Плюсы	Минусы
Магниевая анодная защита	Механическое управление
Внутри нержавеющая сталь

Известно ли вам, что…

С английского языка слово «бойлер» переводиться как «котел». Это означает, что к нему, помимо накопительных, относятся также проточные водонагреватели. По отношению к потребителям не принимать их во внимание будет считаться некорректным.

Расчет объема накопительного бака и мощности ТЭНа

Главным элементом бойлера, который служит для нагрева воды, выполняемого от системы отопления, является объем. Рассчитать его можно по следующей формуле: V=T*N/(t1-t2), где:

• V — объем;
• T — время, потраченное на нагревание воды;
• N — мощность, измеряемая в киловаттах за час;
• t1, t2 — тепловой режим механизма.

ТЭН — трубчатый электронагреватель и главный компонент механизма. Имеет вид спирали, обмотанной в металл. Система должна быть заполнена диэлектриком. Например, в качестве его можно применить песок. Данный показатель вычитается по такой формуле: P=0,0011*m*(tk-tн)/T, где

• P — мощность;
• m — масса воды, которую следует нагреть;
• tk — изначальная температура;
• tн — окончательная температура;
• T — время, потраченное на нагрев жидкости.

Монтаж и эксплуатация бойлера отопления

Для того, чтобы в частном доме выполнить установку бойлера, первым делом следует определиться с его месторасположение. Заранее надобно подготовить ровную площадку, учитывая вес агрегата. Оптимальным вариантом станет отдельная платформа, чтобы избежать контактирования бетонной поверхности и корпуса.

Порядок подключения состоит из следующих действий:

• После того, как емкость установлена, проверяется ее соотношение к горизонту. Не должны присутствовать отклонения.
• Подключить систему к отоплению. Радиус патрубков обязательно одинаковый. Иначе будет риск появления излишнего гидравлического сопротивления.
• Если помещение, в котором устанавливается агрегат, не топится, следует утеплить его корпус.
• Обязательно подключить к горячему водоснабжению.

В конце проверяется герметичность, запускается отопительная система. Замеры температуры воды следует делать в течение трех недель. Таким образом определяется надобная степень нагревания в механизме отопления.

Для правильной эксплуатации бойлера необходимо следовать советам изготовителя. Например, приобретение аппарата, имеющего «сухой» ТЭН практически избавит от появления накипи. Она может возникнуть, но гораздо позже. Воду необходимо фильтровать перед тем, как подавать ее накопительный бак. Помимо этого следует выполнять такие процедуры:

• Раз в месяц проверять целостность теплоизоляционного устройства.
• Контролировать время, потраченное на поддержку температуры во время работы теплоснабжения.
• Следить за герметичными соединениями. Вовремя менять прокладки, желательно в начале каждого отопительного сезона.

Перед тем, как выполнить чистку ТЭНа, его необходимо снять. Но вначале уточнить, действует ли на него заводская гарантия.

</index>

Современные водонагреватели способны применяться в качестве надежного источника отопления небольших индивидуально расположенных жилых объектов. Бойлер с высокой тепловой мощностью в диапазоне 7-12 кВт вполне сможет обогревать частное домостроение до 100 м2 или дачу. У данного варианта теплоснабжения существует свои преимущества и недостатки, тем не менее, он целиком справляется с данной опцией.

Позитивным моментом бойлера для отопления является то, что установку его может выполнить домашний мастер своими руками, при условии, что будут соблюдены все индивидуальные условия такого подключения. Не менее существенный аргумент в пользу такой схемы — доступность такой разновидности отопления по цене и простая схема обвязки.

Отопление через бойлер

Водонагреватель — это электронагревательный аппарат, изначально выпускаемый для ГВС. Он выполнен в форме емкости, с внутренним расположением теплового электронагревательного элемента — ТЭН. Существуют конструкции в которых установлена группа греющих элементов от 2 до 3. С тем, чтобы понять, способно ли такое устройство служить в качестве источника отопления дома, нужно рассмотреть принципиальные различия отопительного котлоагрегата и электробойлера.

В первом варианте при подогреве воды осуществляется ее естественная циркуляция, для этого выполнены соответствующие вводы. В котлоагрегат в верхнюю часть конструкции поступает обратная остывшая вода от приборов отопления, а отводится через подающий патрубков снизу. Бойлер для отопления частного дома конструктивно выполнен так, что оба патрубка располагаются с одной и той же стороны и это не позволяет теплоносителю, двигаться по принципу естественной циркуляции. Поэтому принципиально важно — бойлер для отопления в такой системе обвязать с применением циркуляционного насоса, который будет обеспечивать принудительное продвижение воды по контуру.

Технические характеристики

Бойлер для отопления частного дома, который предполагается включать в схему для обогрева, должен функционировать в температурном диапазоне 60-70 С и обладать низкой термической инертностью системы. Последняя характеристика напрямую зависит от разновидности теплообменника и электрической мощности ТЭНа. В емкостях до 250 л нагрев достигается за 1.5 – 2.5 часа. Кроме того такие водонагревающие устройства обязаны функционировать от бытовой электросети 220 В., с нагрузкой не превышающей 30 – 40 А, чтобы домашний умелец мог подключить устройство самостоятельно, не требуя специального разрешения от РЭС.

Стандартное конструктивное строение бытового водонагревателя:

1. Корпус, который защищает функциональные элементы от вмешательства извне.
2. Накопительная емкость, расположенная в середине конструкции, изолированная от него теплоизолятором. Наилучший объем для автономного отопления считаются устройства от 150 до 300 л.
3. Нагревающий элемент — ТЭН. Может выполняться в разнообразных конструктивных формах: стержневой, спиральной и круглой.
4. Существенная характеристика для таких бойлеров — тепловая мощность. Она должна находится от 7 до 12 кВт, что позволит обогреть помещение до 120 м2.
5. Патрубки входа/выхода на бойлере для отопления. Производительность нагрева обусловливается скоростью теплопередачи, зависящей от диаметра выходящего патрубков. В бойлерах ГВС они обычно имеют сечение до 20 мм, а для отопительной функции нужно не менее 32 мм. В данном случае, чем больше диаметр, тем производительнее функционирует отопительная система. Конечно при условии, когда при этом, достаточно тепловой мощности нагревательного элемента.
6. Контролирующие первичные температурные датчики теплоносителя, интегрированные в схему работы циркуляционного насоса.
7. Реле контроля работы электрической сети, для того чтобы защитить устройство от возможных длительных перегрузок.

Преимущества и недостатки отопления с электробойлером

Главное преимущество схемы — простота. Собрать такую конструкцию способен практически любой мастер, поскольку для этой цели не потребуются ни особая квалификация, ни сложные инструменты. Еще одно преимущество — невысокая цена. Чаще всего, водонагреватели электрические для отопления продаются по более низким ценам чем электрокотлы. Благодаря этому, при создании системы теплоснабжения небольших объектов, можно существенно сэкономить. При этом можно получить очень надежную высокофункциональную систему, способную управляться через современные линии связи, например, вай фай. Именно поэтому она хорошо интегрируется в программу “Умный дом”.

К недостаткам использования водонагревателей можно отнести:

1. Невысокая мощность.
2. ТЭН постоянно находится в рабочем состоянии, что приводит его к быстрому износу. Для гарантии нужно выбирать устройства имеющие 2 и более ТЭНов.

Как работает электрический водонагреватель для отопления

Как правило, такие устройства применяют исключительно для ГВС. Но современные технологии позволяют использовать его в качестве дополнительного теплового контура для нагрева воды системы отопления. Прежде чем применять водоподогреватель для подготовки теплоносителя приборов отопления необходимо произвести модернизацию его схемы подпитки:

Создать принудительный контур циркуляции теплоносителя.

Выполнить обвязку отопительной схемы с установкой обязательны устройств защиты и регулирования: расширительный бак, циркуляционный электронасос и запорно-регулирующая арматура, блок управления и защиты с первичными датчиками по температуре и давлению среды.

Оригинальность идеи, и ее практическая реализация, состоит в синхронной эксплуатации одного и того же источника: для ГВС и отопления. По этой причине предварительно рекомендуется подобрать электронасос требуемой электромощности. Он должен быть способен обеспечить покрытие всех гидравлических потерь в системе и равномерно распределить тепло по отопительным приборам. Специалисты рекомендуют в системах одновременного нагрева ГВС, и отопления предусмотреть установку фильтров очистки воды на входе перед бойлером.

Бак-аккумулятор и бойлер для отопления

Накопительный бак, в конечном счете, целиком и полностью идентичен классическому водонагревателю. Различие состоит во внутреннем змеевике, который присоединяется к отопительной системе.

Профессионально организованное система теплоснабжения через теплообменник подразумевает, что данный компонент станет осуществлять функцию термического аккумулятора. Жидкая среда, находящаяся в баке, принимает тепло через змеевиковый теплообменник, подсоединенный к внутридомовой отопительной трубной системе.

Бойлер косвенного нагрева

Оптимальной альтернативой варианта отопления небольших помещений, является включение в схему теплоснабжения бойлера косвенного нагрева. Они могут быть универсальными, способными работать на разных видах энергоносителей: газ, дымовые газы от сгорания твердого топлива и электричество.

Обычно такие устройства устанавливают в схемах теплоснабжения для повышения общего КПД в виде дополнительного источника нагрева. Основным считается традиционный отопительный котел. Для результативной работы водонагревателя непрямого нагрева требуется его установка перед вводом обратной сетевой воды в котлоагрегат. Таким способом, возможно, выполнить оптимальную систему отопления.

Электробойлер для отопительной системы своими руками

Цена промышленных модификаций отопительных водонагревателей очень высокая — от 12000 до 70000 руб. и выше. Поэтому их альтернативой может стать нагреватель выполненный собственными силами. Для этого случая допускается применять произвольный стальной бак, повышенной прочности, с параметрами соответствующими расчетным.

Для обвязки схем отопления самодельного водонагревателя потребуются такие детали:

1. Бак. Предпочтительнее будет оформить заказ у специализированной организации на устройство из некорродирующей стали либо собрать его своими силами. На корпусе необходимо расположить отверстия, для того чтобы выполнить пайку входных/выходных патрубков.
2. Змеевиковый нагревательный элемент, наилучший выбор — медный. Данный металл имеет лучший коэффициент теплопередачи и температурную эластичность.
3. Элементы крепления для обвязки систем отопления и ГВС.
4. Автоматика безопасности с первичными датчиками и защитными устройствами в виде воздушника и расширительного бака. Комплект приобретается в торговой сети по параметрам рабочего бака.
5. Теплозащита бойлера от потерь тепловой энергии. Для этого в прослойке между баком и защитным кожухом размещается стекловата/базальтовый теплоизолятор не менее 5 см.

Монтаж бойлера к отоплению

Монтаж схемы теплоснабжения с применением водонагревателя в виде источника отопления выполняется следующим образом:

1. Выбирают место и подготавливают его для установки водонагревателя. Площадка должна иметь ровную горизонтальную поверхность размером не менее 1х1 м.
2. Фундамент для конструкций с объемом более 200 л исполняют бетонным, усиленный арматурой.
3. Монтаж конструкции водонагревателя выполняют в строгом вертикальном положении.
4. Устанавливаю циркуляционный электронасос.
5. Выполняют обвязку труб. Выход водонагревателя для отопления соединяется с электронасосом, а вход – с обраткой.
6. Устанавливается запорно-регулирующая аппаратура и датчики контроля системы безопасности.
7. Выполняется подключение устройства к электропитанию через отдельный щиток с автоматом и УЗО.
8. После сборки схемы, выполняют гидравлическую опрессовку системы отопления и проверяют работоспособность электрической цепи нагрева ТЭН.

Бойлер для электроотопления — инструкция по обслуживанию

Обслуживание электробойлеров в системах теплоснабжения ничем не отличается от выполнения требуемых операций для обслуживания ТЭНового устройства. Бойлер для отопления будет хорошо работать, если придерживаться следующих правил:

1. Ежемесячно контролировать цельность термоизоляции установки.
2. Наблюдать за температурным перепадом теплоносителя, он не должен превышать 15-20 С.
3. Вести контроль плотности трубных соединений на отсутствие утечек.
4. Ежегодно перед отопительным сезоном выполнять техническое обслуживание системы с промывкой внутреннего контура и заменой прокладок.
5. Следят за параметрами работы электросети, при частых сбоях в электрических линиях нужно установить стабилизатор для сохранности электронного блока управления.

Для выбора мощности отопления от бойлера исходят из расчета 1 кВт на 10 м2 нагреваемого помещения. Данная формула хорошо применима в системах, размещенных в центральном климатическом районе России. Далее потребуется определиться с минимальным объемом бака. При условии, минимального уровня аккумуляционной способности – 5 кВт и температурном перепаде между прямой и обратной воды -20 С, объем бака составит:

V=5/20=0.25 м3 или 250 л

Обзор водонагревателей для электроотопления

Производители отопительных аппаратов, уже выпускают обычные бойлера, адаптированными для установки в теплоснабжающих сетях. Их тепловая мощность увеличена до 12 кВт, кроме того они имеют повышенные диаметры вводов для подключения во внутридомовой системе отопления.

Отопление от бойлера реализовать не сложно. Так как такое оборудование широко представлено на рынке, как отечественными, так и зарубежными производителями. Выбор их будет зависеть от требуемого вида энергоносителя и, типа нагрева: емкостные или косвенного нагрева. Последние больше используются в автономных схемах теплоснабжения, поэтому здесь действует принцип — чем больше, тем лучше. Они хорошо применяются во время отопительного сезона, а

летом для ГВС — разумнее применить комбинированные водонагреватели.

Наиболее популярные модели водонагревателей, которые используются в системах отопления:

1. Бойлер для отопления Thermex Champion Titaniumheat 150 V, производство Россия, ТЭН, объем 150 л, цена – 12190 руб.
2. Водонагреватель для отопления Gorenje TGU150NGB6, производство Сербия, ТЭН, объем 150 л, цена – 14320 руб.
3. Ariston ABS PRO R 150 V, производство Россия, ТЭН, объем 150 л, цена – 14970 руб.
4. Bosch WSTB 200, производство Германия, косвенный нагрев, объем 197 л, цена – 40833 руб.
5. Baxi Premier plus 150 (30 кВт), производство Италия, косвенный нагрев, объем 150 л, бак из нержавейки цена – 68600 руб.
6. Buderus Logalux SU160/5 производство Германия, косвенный нагрев “змеевик в змеевике”, нержавеющая сталь DUPLEX, объем 160 л, цена – 68869 руб.

Фотографии по тексту для наглядности о сказанном

Бак-накопитель и электробойлер

Монтаж электробойлера в контуре отопления

Бойлер Ariston ABS PRO R 150 V

Модель водонагревателя Thermex Champion Titaniumheat 150 V

Разновидности электробойлеров для отопительной системы

Бойлер косвенного нагрева

Ссылки на видео к тексту

Подводя итог, можно обозначить, что система с применением электробойлера в качестве источника системы отопления обладает своими плюсами и минусами. Главным ее преимуществом считается низкий удельный расход электрической энергии на выработку тепла и малозатратность монтажной схемы.

Накопительные водонагреватели, работающие от электричества, обеспечивают нужный расход горячей воды, но долго набирают температуру — 1.5…2 часа в зависимости от объема бака. Более привлекательный вариант – специальная емкость для ГВС, прогреваемая котлом отопления в течение 10—30 минут, разница ощутимая. Цель публикации – разъяснить пользователям, что такое бойлер косвенного нагрева, рассмотреть устройство агрегата, дать практические рекомендации по выбору и подключению накопителя своими руками.

2 типа емкостных нагревателей для ГВС

Бытовой бойлер косвенного нагрева – это металлический резервуар объемом 50…300 литров, использующий для приготовления горячей воды сторонний источник тепла – котел, печь с водяным контуром либо солнечный коллектор, реже — геотермальную установку (тепловой насос). По устройству и принципу действия водогрейные аппараты делятся на 2 разновидности:

1. Наиболее распространенный вариант – с теплообменником в виде змеевика, сделанного из меди или нержавеющей стали.
2. Конструкция «бак в баке», где нагревательным элементом служит внутренняя емкость из нержавейки.

Накопительному резервуару придается цилиндрическая или другая форма, но обязательно — с закругленными торцами. Поскольку водопроводное давление нередко достигает 6—8 Бар, сварной прямоугольный танк (от английского tank) долго не прослужит – плоские стенки выгнутся от напора воды, емкость лопнет по швам.

Справка. Некоторые модели двухконтурных газовых котлов комплектуются резервуарами косвенного нагрева, расположенными внутри теплогенератора, как показано ниже на фото. Вместительность встроенных накопителей не превышает 80 л.

Чтобы максимально прояснить ситуацию и помочь выбрать водонагреватель, дадим подробное описание каждого типа косвенных бойлеров.

Аппараты со спиральным теплообменником

Емкостный бойлер данного типа состоит из следующих элементов:

• бак косвенного нагрева, изготавливается из нержавейки либо черного металла, покрытого термостойкой эмалью;
• металлический резервуар оснащен патрубками для присоединения к водопроводной сети и погружными гильзами под монтаж термостатов либо датчиков температуры;
• внутри бака установлен нагревательный элемент – спиральный змеевик, подключаемый к системе отопления частного дома;
• для защиты стального сосуда от воздействия электрохимической коррозии используется магниевый либо титановый анод, который постепенно разрушается в процессе эксплуатации;
• снаружи танк изолирован пенополиуретаном толщиной 30—50 мм, лицевая обшивка — тонколистовой крашеный металл или кожух из полипропилена;
• на переднюю часть аппарата выведена шкала стрелочного термометра.

Примечание. Иногда производители снабжают свои изделия патрубком с краном опорожнения, автоматическим воздухоотводчиком и другими полезными дополнениями.

Принцип работы бойлера довольно прост: через верхний патрубок в змеевик подается теплоноситель с температурой 70—90 °С, быстро нагревающий весь объем воды в баке. Охлажденный теплоноситель возвращается обратно в котел через нижний патрубок.

Отбор горячей воды производится из верхней зоны емкости, пополнение предусмотрено снизу. Загрузкой (подогревом) до установленной температуры ведает термостат и трехходовой клапан, входящий в схему обвязки бойлера, которую мы разберем далее.

Информация для сравнения. Водяной теплообменник «косвенника» развивает мощность от 12 кВт (бак 80 л) до 25 кВт (200 л) при нагреве на 45 градусов, температура котловой воды – 80…90 °С. В электрических бойлерах используются ТЭНы мощностью 1.5…2.5 кВт. Максимальное время нагрева 100 л воды – 43 и 240 минут соответственно, минимальное – 25 и 150 мин (данные французского производителя Atlantic).

Мы рассмотрели относительно дешевую модель одноконтурного водонагревателя. Какие еще разновидности аппаратов можно найти в продаже:

• бойлер с двумя теплообменниками для присоединения дополнительного источника тепла;
• комбинированный накопитель с ТЭНом для прямого нагрева воды, схематично изображенный на эскизе;




• вертикальные модели в напольном и настенном исполнении;
• подвесные бойлеры различной формы — круглые горизонтальные, узкие вытянутые (Slim), плоские двухкамерные;
• универсальные накопители, прикрепляемые к стене в любом положении — горизонтальном либо вертикальном.

Важный момент. В настенных версиях бойлеров штуцеры расположены снизу, а внутри резервуара стоит трубка забора горячей воды из верхних слоев. В напольных моделях присоединительные резьбы находятся сверху или сбоку аппарата, а трубка опускается на дно танка от штуцера подачи холодной воды. Как работает водонагреватель, смотрите на видео:

Конструкция «бак в баке»

Внешне бойлер не отличается от «собрата» — цилиндрический утепленный корпус, патрубки для подсоединения теплонесущей и санитарной воды, шкала термометра. Изнутри водогрейный прибор устроен иначе:

1. Наружный резервуар, сделанный из обычной углеродистой стали, служит водяной рубашкой для внутреннего бака. Между стенками двух сосудов циркулирует теплоноситель, нагретый до 80—90 °С.
2. Внутренняя цилиндрическая емкость сварена из нержавеющей стали.
3. Внутрь нагреваемой емкости опущена гильза датчика температуры и трубка подачи / отбора воды (зависит от ориентации корпуса в пространстве). Магниевый анод отсутствует.
4. Полезная вместительность контура ГВС составляет примерно 70% от общего объема бойлера.
5. Тепловая мощность 100-литрового аппарата достигает 18 кВт при площади поверхности нагрева 1.03 м², время полной загрузки – 10 минут (данные бельгийского производителя ACV).
6. Разогретый бойлер способен функционировать в проточном режиме – теплообменной площади хватит на производство горячей воды «на ходу». Одно условие: котельное оборудование должно обеспечить нужный расход теплоносителя. Например, модель 100 л (бак ГВС – 70 литров) может запросить 1.5…2.5 тонны теплоносителя в час.

На приведенной схеме, где показана емкость в разрезе, хорошо заметен волнистый профиль стенок бака, сделанный по таким соображениям:

• гофрированная структура боковых стенок позволяет сосуду увеличиваться / сжиматься при нагреве / охлаждении воды;
• увеличивается площадь теплообмена;
• подвижность волнистого профиля провоцирует самоочищение внутренних поверхностей от накипи.

Водонагреватели «бак внутри бака» также предлагаются в комбинированном исполнении – с ТЭНом прямого нагрева. Трубчатый элемент автоматически включается при остывании содержимого бойлера до определенной температуры либо работает летом, когда отопительное оборудование отключено. Температура задается пользователем с помощью электронного блока управления.

Уточнение. В отличие от электрических бойлеров, ТЭН подогревает котловой теплоноситель, а не санитарную воду внутри нержавеющего бака.

Двустенные водонагреватели косвенного нагрева более эффективны и долговечны, изготовители декларируют гарантийный срок службы 5—10 лет. Дополнительный плюс – упрощенное обслуживание, пользователю не нужно проверять состояние магниевого анода и возиться с заменой каждые 2 года. Теперь о минусах:

• греющая рубашка отнимает 25—30% полезного объема танка, традиционный змеевик – до 10%;
• модели, оборудованные электрическим ТЭНом, нельзя монтировать горизонтально;
• агрегат транспортируется только в вертикальном положении.

Примечание. Бойлеры, предназначенные для горизонтального монтажа, крепятся к стене «холодным» патрубком книзу.

Существенный недостаток водонагревателей – приличная стоимость. Сравним 2 агрегата, сопоставимые по качеству: ACV SMART LINE E 300 и DRAZICE OKC 300 NTRR общим объемом 300 литров. Бельгийский нагреватель ACV «бак внутри бака» обойдется в 1720 у. е., цена бойлера «Дражице» со змеевиком — 750 у. е. Чешская модель с двумя теплообменниками стоит вдвое дешевле одноконтурного «бельгийца».

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

Совет. При выборе места расположения накопительной емкости учтите нюанс: рядом с бойлером ставится расширительный бачок, чей объем составляет 10% от вместительности основного резервуара. Лучший вариант размещения в загородном коттедже – помещение котельной.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

• если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка;
• всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником;




• накопитель большой емкости лучше брать в напольном исполнении;
• для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку;
• при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода;
• минимальная толщина стенок эмалированного бака должна составлять 2 мм.

Примечание. Толщину металлических стенок рабочего резервуара можно прикинуть по весу танка. Качественный бойлер 80 л, сделанный из металла 2 мм, «затянет» примерно 25 кг.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Важно. Перед креплением настенной горизонтальной модели бойлера внимательно изучите инструкцию. Обычно аппарат вешается таким образом, чтобы патрубок холодной воды находился снизу. Если бак перевернуть вверх ногами, змеевик и ТЭН окажется в верхней зоне, что недопустимо.

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

• автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
• циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
• термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
• обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
• на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

Замечание. Для нормальной работы загрузочного контура хватит насоса 25—40 (напор – 0.4 Бар). Элемент можно устанавливать на обратной либо подающей линии – большой разницы нет. В руководстве по монтажу водонагревателей DRAZICE приводится схема обвязки, где перекачивающий агрегат стоит на подаче.

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Важный нюанс. Вышеописанная схема также используется при обвязке накопителя с двухконтурным газовым котлом. Недопустимо стыковать «косвенник» с линией ГВС теплогенератора.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Видео: простейшая схема подключения настенного бойлера

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

• редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
• обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
• расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
• предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
• дренажный кран служит для слива воды по способу сообщающихся сосудов.

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Заключение

Аппараты косвенного нагрева имеют массу преимуществ перед проточными и электрическими установками. Есть и недостатки – габариты баков, более сложный монтаж и неизбежные тепловые потери при эксплуатации в дежурном режиме. Но перечисленные минусы отступают на второй план перед комфортным горячим водоснабжением, которое обеспечивает накопительный бойлер, работающий в паре с котлом.

Используемые источники:

• https://kvanta.ru/vodonagrevateli/protochnyj-vodonagrevatel-dlya-otopleniya
• http://www.portaltepla.ru/vodonagrevateli/vodonagrevatel-dlya-otopleniya-elektricheskij/
• https://mtop.info/tekhnika/bojler-dlya-otopleniya/
• https://pechiexpert.ru/mozhno-li-ispolzovat-bojler-dlya-otopleniya/
• https://otivent.com/kak-vybrat-bojler-kosvennogo-nagreva
