Для отопления холодного гаражного бокса автор решил сделать своими руками буржуйку с принудительным поддувом. Благодаря этому воздух в помещении будет прогреваться довольно быстро.
Такую печку-буржуйку можно использовать и для организации отопления в домашней мастерской в зимний период.
Есть смысл немного заморочиться, так как по затратам на материалы она обойдется дешевле, чем более-менее нормальные буржуйки, которые продаются в магазине. Да и прослужит дольше.
Для нагнетания воздуха внутрь печи автор будет дополнительно устанавливать вентилятор с тыльной стороны.
Подготовительные работы
Сначала отрезаем болгаркой от первого баллона (ресивера) торец с выпуклой частью. Если используете трубу, то этот этап пропускаем. После этого вырезаем в емкости два отверстия прямоугольной формы для доступа к топливной камере и зольнику.

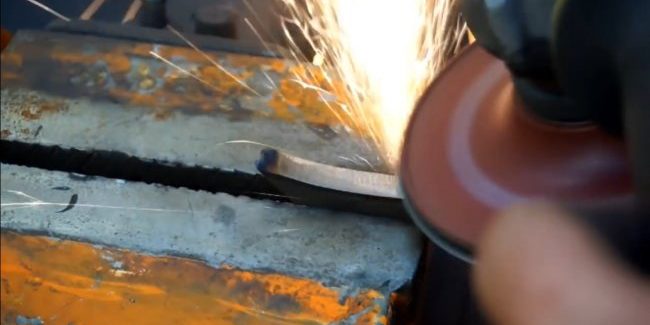

Далее из кусков арматуры (можно также использовать квадратные прутки) автор сваривает колосник. При помощи магнитных уголков фиксируем колосник внутри печи и обвариваем.
После этого автор отрезает заготовки из металлического уголка нужной длины, и потом тоже приваривает их внутри корпуса печи.
Основные этапы работ
На следующем этапе из кусков листового металла автор сваривает два короба. Один короб нужно приварить к отверстию в топливную камеру, второй — к отверстию в зольник.
Далее необходимо будет приварить дно (для этого автор вырезал круг из листа металла), а к верхней части печи — дымоходную трубу.
После этого потребуется второй баллон, который должен быть большего диаметра, чем первый. От него нужно будет отрезать все лишнее, чтобы получился цилиндр.
Также мастер вырезает в нижней части цилиндра небольшой кусок. Надеваем этот баллон на печь и привариваем его в местах соприкосновения с первым баллоном.
От профильной трубы необходимо отрезать три заготовки (ножки), и приварить их потом к дну буржуйки. Также привариваем ко второй емкости крышку, предварительно вырезав в ней отверстие по центру, чтобы можно было надеть на дымоходную трубу.
С тыльной стороны наружного корпуса печи мастер вырезает круглое отверстие и приваривает кусок круглой трубы. Это будет посадочное место для вентилятора. К трубе привариваем «уши» с отверстиями и прикручиваем вентилятор.
Финальная часть работ
На последнем этапе останется только изготовить дверцы для топливной камеры и зольника, и установить их. В передней части печи мастер вырезает прямоугольное отверстие и приваривает перфорированный лист металла. Через отверстия будет выходить теплый воздух, нагнетаемый вентилятором.
Затем останется только зачистить сварные швы и покрасить металл термостойкой краской. После этого устанавливаем дверцы и выполняем электромонтажные работы.
Помимо вентилятора, автор решил установить блок управления, чтобы была возможность регулировать обороты.
Подробнее о том, как своими руками изготовить печь-буржуйку для гаража с принудительной подачей воздуха, можно посмотреть в видеоролике на нашем сайте.
[Голосов: 14 Средняя оценка: 3.8]</index>Вас заинтересуетDmitrijСтроительство / Печи, камины, отоплениеДобавлено 2 комментария
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Понятно, что с такой ситуацией мирится очень сложно, но предпринять радикальные меры по увеличению КПД печи предпринимают увы, немногие владельцы печей. Хотя, как показывает опыт, приложив немного умений и потратив чуточку времени можно и из этой прожорливой конструкции получить довольно эффективную печь.
Конструкция печи буржуйки
Одной из наибольших проблем печей подобного типа выступает сама конструкция. Условно модель печи-буржуйки можно представить как очаг, обвернутый в металл и слегка поднятый над уровнем пола. Классические печи из чугуна имеют топку и поддувало. Конструкция не предусматривает шибера для регулирования подачи воздуха в камеру сгорания, поэтому это делается при помощи открытия и закрытия дверки поддувала. Такая операция дело небезопасное – когда поддувало наполнено золой, искры часто выкатываются, что становится причиной пожара. Так что «буржуйка» в полной мере оправдывает свое название и аппетит непомерный и пожар в любую минуту может вспыхнуть.
Специфически выглядит и процесс сгорания топлива, что и является причиной низкого кпд буржуйки. При сгорании дров нагревается металлическая оболочка корпуса печи и тепло распространяется в помещении посредством теплового излучения. Горение дров обычно происходит нерационально, при горении дрова просто не успевают набрать необходимую температуру и поэтому часть горючих газов из топки просто уходят в трубу. Кстати сама труба, как и корпус печи, нерационально расходуют теперь уже драгоценное тепло – нагрев помещения происходит за счет теплового излучения, и происходит только когда в топке горит пламя. Как видно все довольно просто – топливо неэффективно сгорает в топке, при этом нерационально используется такой вид отдачи тепловой энергии как конвекция. Вот и получается, что любое усовершенствование сразу позволяет увеличить кпд буржуйки, а значит, позволит более эффективно использовать топливо.
Методы по увеличению КПД буржуйки
Повысить коэффициент полезного действия печи можно несколькими методами, которые условно можно разделить на методы связанные с оптимизацией процесса горения и с внесением изменений в конструкцию печи и дымохода.
Первый путь позволяет обеспечить более эффективное использование топлива, дает возможность использовать для отопления кроме дров опилки, брикеты, торф. Путь изменения конструкции позволяет увеличить кпд буржуйки за счет более эффективного использования полученного тепла. Здесь можно добиться повышения теплоотдачи, увеличения скорости прогрева помещения, ряд методов дает возможность дольше сохранить тепло.
Как улучшить тягу в буржуйке с помощью топлива
Этот прием применяется для увеличения кпд буржуйки без внесения существенных изменений в конструкцию самой печи и дымохода. Низкий уровень теплоотдачи при сжигании даже сухих дров часто связан с образованием налета сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо перестает нормально гореть и начинает тлеть. Такое тление не дает возможности получить необходимую температуру для разложения веществ на горючие газы.
В этой ситуации единственно правильным решением как увеличить кпд буржуйки выступает необходимость очистки дымохода от сажи, и установка на оголовок трубы дефлектора. Такие несложные работы дают возможность прибавить 5-7% эффективности печи.
Следующий шаг в увеличении тяги в печи с помощью топлива выступает герметизация топочной дверцы и дверцы поддувала. Речь идет об установке асбестового экрана в качестве уплотнителя двери топки или установка непосредственно в топку гильзы из стальной трубы, в которую и будет закладываться топливо. Что касается поддувала, то здесь рекомендуется установить шиберную задвижку с регулируемым окном подачи воздуха. При диаметре дымохода 100 мм, шиберная заглушка должна иметь диаметр 70-80 мм, в таком случае даже не совсем сухое топливо будет сгорать при высокой температуре и большой тяге.
Важным моментом выступает правильный расчет длины дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина труб в 5 и более метров. При этом, желательно чтобы по всей длине было минимальное количество изгибов, а поворотов на 90 градусов не было вообще.
Установка дефлектора на оголовке позволит снизить образование налета сажи в трубе в то же время это устройство увеличит кпд буржуйки на 2-3 %.
Как увеличить кпд буржуйки с помощью дымохода
Раскрытый в предыдущем пункте способ как увеличить кпд буржуйки при помощи увеличения тяги раскрывает один из подходов к решению проблемы повышения эффективности печи. Второй подход позволяет более рационально использовать тепло от нагретых дымоходных труб.
Прежде всего, рекомендуется в печах, где отверстие под трубу находится на верхней крышке сделать из листового металла толщиной 3-4 мм дополнительную камеру с горизонтальными пластинами внутри. Это устройство позволит продолжить процесс горения пиролизных газов. Не секрет, что в топке температура при сжигании топлива поднимается неравномерно. Но даже когда она достигает максимума, часть горючих газов просто уходит в дымоход, не успев сгореть. Надстройка-плямегаситель с дополнительными ребрами внутри позволяет завершить процесс горения легких газов, и таким образом, увеличивает кпд буржуйки еще на 3-5 %.
Следующий метод позволяет обеспечить быстрый отвод тепла от дымоходных труб за счет установки одного дополнительного или нескольких дополнительных экранов для создания конвекционных потоков. Для этого достаточно из тонкого листового металла свернуть цилиндр диаметром на 10-12 см чем труба и установить его на высоте 15-20 см от надстройки. Холодный воздух будет проходить между нагретой металлической трубой и экраном, и как в обычном конвекторе нагреваясь, подниматься вверх.
Необычное, но эффективное средство повышения кпд печи заключается в установке в дымовой канал вставки с трубками для отвода нагретого воздуха. В разрыв трубы вставляется вставка, в которую вмонтированы трубки. Дым, проходя по трубе, попадает в камеру вставки, где и нагревает металлические трубки. Для увеличения эффективности с одной стороны вставки устанавливается вентилятор, который и прогоняет воздух через нагретый металл.
Как повысить кпд буржуйки и создать самодельную эффективную печь
Рассматривая все предлагаемые в сети новаторские идеи превратить обычную печь-буржуйку в супер экономный прибор нетрудно прийти к выводу, что большинство идей сводятся к следующим способам:
- Увеличение КПД за счет использования эффекта пиролизного котла;
- Установка дополнительных экранов для создания эффекта конвекции;
- Переоборудование в печь длительного горения;
- Установка дополнительных теплообменников для дополнительного обдува вентилятором;
- Установка дополнительных элементов для аккумулирования и сохранения тепла после того как процесс горения закончился.
Одним из наиболее оправданных методов как увеличить кпд буржуйки выступает вариант внесения в конструкцию дополнительных элементов. Проще говоря, переоборудование печи в нечто, напоминающее небольшой пиролизный котел. Для этого в верхней части топки вваривается 2-3 пластины, которые изменяют направление движение продуктов сгорания и легких газов. Через корпус печи в полость между этими пластинами вваривается трубка с шибером для подачи воздуха в камеру вторичного сгорания. При розжиге печи шибер закрывается, и подача воздуха в камеру останавливается. После того как печь набирает необходимую температуру и дрова или брикеты начинают под воздействием температуры разлагаться на простые вещества, шибер открывается и начинается подача воздуха во вторичную камеру. Под действием температуры и при подаче кислорода извне легкие газы во вторичной камере воспламеняются, и тем самым начинается процесс горения. При таком переоборудовании кпд буржуйки увеличивается максимально, прибавив к обычным 50-70% еще 12-15%.
Превратить обычную буржуйку в бурельян теоретически можно, но получится вряд ли. А вот повысить эффективность за счет использования конвекции получится довольно просто – стоит только установить дополнительные экраны на боковых стенках. Кстати, именно такой приме используется в банных печах, с той лишь разницей, что в банной печи вверху размещается каменка, а здесь экраны просто способствуют началу движения воздушных масс.
Для увеличения продолжительности времени горения буржуйки необходимо обеспечить плотное прилегание дверей топки и поддувала к корпусу. В этом случае процесс горения можно контролировать и достигнуть максимальной эффективности сгорания топлива в печи.
Добиться быстрого прогрева помещения можно за счет установки в корпусе теплообменников. При обдуве небольшим вентилятором нагретого металла помещение будет прогреваться быстрее, что даст небольшой положительный эффект.
А вот сохранить тепло от буржуйки можно несколькими способами. Самый простой это установить на печь емкость и засыпать ее кварцевым песком. Всего 20-25 кг песка способны держать тепло 12-15 часов. Второй вариант заключается в постройке из шамотного или красного кирпича вокруг стенок печи кирпичной стенки. Этот прием позволит сохранить тепло еще более длительное время.
Теперь, когда известно несколько способов как увеличить кпд обычной печи буржуйки достаточно просто определится с оптимальным вариантом и попробовать оптимизировать конструкцию самостоятельно.
Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.
Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.
По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.
Из положительных свойств можно отметить следующее:
- использование неограниченного ассортимента твердого топлива — дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
- возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
- компактный размер печи, что позволяет размещать даже в небольшом помещении;
- нет необходимости монтажа дымохода, фундамента и площадки.
К отрицательным характеристикам относится:
- необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
- сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
- большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.
Рекомендуем прочитать: отопление гаража своими руками
Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).
Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.
В промышленных масштабах буржуйки различаются на следующие категории:
- печь с варочной поверхностью;
- пиролизная;
- оснащенная увеличивающим теплоотдачу кожухом.
Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео
Между собой печи различаются по следующим категориям:
- материал изготовления — чугун, сталь, кирпич;
- функциональность – с варочной поверхностью, калориферные и газогенераторные;
- вид топлива – твердое и жидкое.
Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.
Фото 1 Классическая печь-буржуйка
Процесс изготовления
Необходимые материалы:
- металлический лист 4 мм;
- арматура диаметром 10-15 мм для колосника;
- уголки;
- труба (диаметр по схеме);
- болгарка;
- сварка.
Видео 1 Пример изготовления красивой буржуйки своими руками
Вырезаете болгаркой из листа металла все детали корпуса по чертежу
Фото 2 Раскрой листа металла корпуса печи-буржуйки
На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.
Фото 3 Раскрой металла задней стенки печи-буржуйки
Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.
Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.
Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.
Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова
Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.
Как определить диаметр дымоходной трубы
Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.
Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.
Фото 5 Чертеж печь-буржуйка из молочного бидона
Процесс изготовления
- Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
- На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
- Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
- Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.
Чем длиннее дымовая труба, тем меньшими будут теплопотери.
Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.
Фото 6 Эскиз-схема печь буржуйка из газового баллона
Материалы и инструменты:
- отработанный газовый баллон;
- металлический лист 4 мм;
- труба (диаметр см. выше);
- арматура для набора решетки;
- уголки;
- топочная дверца;
- болгарка
- сварка.
- Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
- Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
- Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
- Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.
Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях
Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.
Фото 7 Самодельная буржуйка своими руками
Фото 8 Отличный вариант буржуйки для гаража
Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа
Фото 10 Печь-буржуйка из использованного газового баллона
Фото 11 Печь по типу «Бубафоня»
Фото 12 Буржуйка, которая работает на отработанном масле (отработке)
Фото 13 Схема буржуйки на отработанном масле (отработке)
Требования к температуре в гараже отличаются от тех, что предъявляются к дому, ведь человек долгое время находится здесь лишь при проведении каких-то работ с автомобилем, а в остальное время тут находится лишь само транспортное средство. Тем не менее, для хранения машины определенная температура все же должна поддерживаться, поэтому печь длительного горения для гаража по-прежнему актуальна, особенно – для регионов с холодным климатом. Такой отопительный прибор несложно сделать своими руками.
О температуре в гараже
В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.
Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения. Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло. Благодаря этому отопление гаража еще больше удешевится.
Обратите внимание! Переносные электрообогреватели для гаража почти не используются, поскольку оказываются малоэффективными. Еще они небезопасны, поэтому их нельзя оставлять без присмотра. А ночевать в гараже, чтобы присматривать за всем этим, не пожелает никто.
Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.
На заметку! Если качественно утеплить ворота и стены, а также герметизировать все щели, то можно снизить теплопотери и таким образом сэкономить, так как будет легче поддерживать требуемую температуру.
Разновидности гаражных печей
Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.
Печь-буржуйка
Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).
На заметку! При эксплуатации буржуйки следует быть осторожным, иначе агрегат может спровоцировать пожар. Помимо того, буржуйки быстро расходуют топливо вне зависимости от его типа.
Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.
Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками. Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см. Также заметим, что буржуйка служит в среднем несколько лет.
Таблица №1. Какими бывают печи-буржуйки?
| Наименование, фото | Краткое описание | ||
|---|---|---|---|
 Печь из кирпичаКирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.  Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много. Печь на отработанном маслеПодобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).
По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.  К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием. Печь длительного горенияПриступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.
Ознакомимся с ключевыми особенностями агрегатов длительного горения.
 Таблица №2. Какими бывают печи длительного горения?
|
