Двухконтурная система отопления

Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслужить обе системы. Не зная принцип работы двухконтурного газового котла отопления, было бы нелогичного не только совершать покупку, но и эксплуатировать агрегат. Согласны?

Мы расскажем о схеме работы отопительного прибора, рассмотрим все его слабые и сильные стороны. Понимая основу действия оборудования, можно без труда пользоваться всеми его преимуществами. А в случае необходимости получится вовремя выявить сбои в работе, понять и устранить причины их происхождения.

Устройство котла для обслуживания двух контуров

Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.

Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопительного прибора возможна при слаженной работе всех его составляющих. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.

Виды газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:

• Одноуровневая горелка. Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка. Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
• Модулируемая горелка. Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты оборудуют, как правило, обычной металлической трубой, турбинированные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.

Газовая горелка является основным элементом двухконтурного газового котла, она отвечает за сжигание топлива и получение тепловой энергии в необходимом количестве

Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.

Потому и оборудуют турбинированные котлы коаксиальными трубами, ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.

Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.

Разновидности теплообменников газовых агрегатов

Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.

Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку отопительной системы.

Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.

Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.

Первичный и вторичный теплообменник объединены в одну систему, правильность работы которых обеспечивает специальных трехходовой клапан

Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник нагревателя теплоносителя и воды отличается сложной конфигурацией, когда трубка одного контура помещается в трубку другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.

Автоматика или блок управления котла

Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. Автоматика газового котла не допускает работу отопительного прибора в случае опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Сниженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев теплоносителя.

Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.

Принцип работы и специфика

Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это и подтверждается наличием в его устройстве трехходового клапана

В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск циркуляционного насоса, если действие отопительной системы не основано на естественной циркуляции теплоносителя.

Пространство в нижней части настенного котла предназначено для подводки газа, подключения холодной воды, а также отводов системы ГВС и отопительного контура

По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Типы исполнения газовых котлов на два контура

Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.

Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды

Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.

Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.

Достоинства и недостатки двухконтурных приборов

Достоинства двухконтурного отопительного агрегата состоят в следующем:

• Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
• Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.

В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:

• Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
• Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.

Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.

Выводы и полезное видео по теме

С конструктивными составляющими и принципом действия газового нагревательного оборудования ознакомит следующий ролик:

Обвязку двухконтурного газового котла представит автор видео:

Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.

При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.

Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.

Газовый котел является одновременно системой отопления дома и нагревателем используемой в быту воды. Чтобы подключить агрегат к источнику газоснабжения, необходимо получить специальное разрешение от соответствующей службы.

Особенность такого устройства в раздельном нагревании системы отопления и труб водоснабжения. Подачу энергии на теплообменник установка посылает тогда, когда в системе отопления температура падает ниже заданной отметки, а для водоснабжения включается в тот момент, когда начинает поступать вода из крана или душа.

Как работает двухконтурный газовый котел, более подробно ниже в статье.

Отличия от одноконтурных

Фундаментальное отличие между двумя такими приборами в том, что одноконтурный котел используется для обогрева только помещения. Для того чтобы он нагревал воду, есть специальная модификация, но в момент подачи водоснабжения котел перестает подавать тепло на систему водоснабжения.

В быту это не особо удобно, особенно если в доме проживает много людей.

Преимущества

Преимущества двухконтурного котла тоже самые, что и различия с одноконтурным. Даже если есть автономная система отопления, горячая вода будет не у всех. Поэтому двухконтурный газовый котел — это экономичное и совмещенное отопление с бойлером. Они рассчитаны на длительный промежуток сохранения тепла в доме.

К сведению! Настенный метод монтажа данного устройства является удобным и компактным.

Устройство двухконтурных котлов

Устройство газового котла состоит из нескольких деталей. Так, разные котлы с одинаковой скоростью могут отопить маленькое или большое помещение. Различаются еще по энергопотреблению. Из чего состоит котел и для чего нужны его составляющие будет подробно описано ниже.

Летом с ним не будет проблем. Один из контуров можно отключить в любой момент, чтобы он не работал в тот период времени, когда это не нужно. Подключение не особо отличается от одноконтурного. Различие в том, что нужно подключить трехходовой клапан вместо двух- и одноходового.

Автоматика

Автоматика, помимо энергосберегающих функций имеет ряд положительных характеристик:

• отсутствие перегрева;
• увеличение срока службы;
• уменьшение шанса взрыва газа;
• экономия электричества;
• автоматизация работы агрегата;
• краткий цикл работы;
• отключение в случае непредвиденных ситуаций.

Обратите внимание! К минусу относят то, что при выходе из строя не сразу можно заметить сбои в работе системы.

Горелка

Горелка является основой для нагревания воды. Она сжигает топливо и тем самым генерирует тепло. При выборе горелки для двухконтурного газового котла обращают внимание на следующие характеристики:

• КПД — насколько эффективно сжигается газ;
• низкая токсичность;
• работоспособность датчика тепла;
• бесшумность работы.

Обратите внимание! Из-за уровня выделяемых побочных продуктов горения по типу горелки выбирается вид дымохода.

Коаксиальный дымоход

Дымоход необходим для выведения продуктов горения, в основном углекислого газа из котла. Плохая работа дымохода может привести к накоплению отходов в доме и к отравлению угарным газом.

Коаксиальный дымоход — это две трубы разного диаметра, находящиеся одна в другой. Пока одна труба с помощью специальных вентилятором вытягивает продукты горения, другая с помощью того же вентилятора втягивает воздух в необходимом количестве, чтобы происходило горение. Вывод такого дымохода может быть прямо в стене и занимать мало места. Такой дымоход исключает попадание продуктов горения в помещение, а также использует кислород исключительно за пределами здания.

Теплообменник

Теплообменник — это тот самый механизм, с помощью которого идет нагревание водяной отопительной системы. Несмотря на то, что тепло излучается именно горелкой, принцип действия направлен на сохранение и отдачу тепла во внешний ресурс. Грубо говоря, это механизма нагревания и сохранения тепла, высвобождаемого горением.

Циркулярный насос

Предназначен для равномерной передачи тепла. Чтобы было более понятно, в обычных системах отопления у источника тепла температура в комнате больше выше. Т. е в дальней комнате от котла должно быть холоднее, чем в прилегающих к нему. Этот насос гонит тепло в самые дальние участки, чтобы при его возвращении ушло меньше времени для нагрева и нового запуска по трубам.

К сведению! Система рассчитана таким образом, чтобы тепло проходило цикл с наименьшими временными затратами. Это позволяет быстрее обогревать дом.

Расширительный бак

Это дополнительное устройство для котла было выявлено и сконструировано с учетом физических свойств нагретых тел. Бак предусмотрен как увеличенная емкость для воды, а точнее ее нагрева. Каждое физическое тело при нагревании увеличивается, и, чтобы трубы не взорвались при большем объеме поступаемой энергии, был придуман отдельный резервуар для воды.

Технические характеристики

Котлы подразделяются на вид потребляемого топлива. Это может быть, как бутан, так и метан. Обе элемента прекрасно горят и выделяют тепло. Также идет различие в энергопотребляемости. Разные виды с одинаковой выработкой тепла разняться в потреблении газа.

Котлы различаются по мощности вентиляции. Одним хватает естественной вентилируемости, другим необходим специальный агрегат. Также есть резервный коллектор, в котором теплая вода уже нагрета и в нужный момент продвигается по трубам и классический, нагревающий ее по факту до нужной температуры.

Важно! Электрический газовый котел можно использовать как напольный обогреватель.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т. е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого.

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Критерии выбора

В первую очередь обывателя интересует эффективность и экономичность, что приводит, к сожалению, к игнорированию факта отапливаемой территории. Быстро нагреваемые и дешевые приборы с большей вероятностью рассчитаны на малые объемы прогреваемых помещений.

Чтобы установить качественный агрегат, необходимо анализировать следующие показатели:

• площадь;
• энергетическая и финансовая затратность;
• автоматизацию процесса (чтобы энергетическая и финансовая составляющая не уходила в никуда);
• энергоемкость и качество газа (на чем именно будет работать котел);
• финансовая составляющая эксплуатации и ремонта.

Советы и рекомендации по использованию

Самыми частыми рекомендациями являются советы по безопасности.

Обратите внимание! После монтажа необходимо четко следить за возможными неисправностями и уровнем угарного газа в помещении. Неправильно установленный котел может оказаться опасным для жизни.

Установка двухконтурного газового котла — явное преимущество как отопительной системы, так и подачи теплой воды из крана. Для комфортной работы агрегата нужно правильно рассчитать объем помещения, требуемую температуру и нормы эксплуатации.

Системы отопления дома с помощью газовых котлов в качестве источника тепла становятся привычными и широко распространенными.

Нередко владельцы жилья отказываются от услуг централизованных сетей в пользу автономных систем.

Они предпочитают самостоятельно регулировать режим обогрева и сроки начала или окончания отопительного сезона.

Набор функций современных газовых котлов гораздо шире, чем раньше, появились новые возможности и дополнения.

Рассмотрим группу двухконтурных котлов, наиболее востребованных газовых агрегатов.

Двухконтурные газовые котлы

Двухконтурные котлы обладают двумя базовыми функциями:

• Отопление дома.
• Подача горячей воды для бытовых потребностей.

Все остальные возможности считаются дополнительными, способствующими более успешному и эффективному выполнению главных задач. Особенностью этого вида котлов является необходимость работы в течение всего года.

Одноконтурные конструкции на лето останавливают, что позволяет увеличить ресурс узлов и деталей. Двухконтурные агрегаты приходится эксплуатировать в постоянном режиме, отключая лишь подачу теплоносителя в систему отопления.

Это увеличивает нагрузку на детали и узлы агрегата, сокращает ресурс наиболее нагруженных участков котла.

Как правило, для таких конструкций уровень мощности ограничивается 40-50 кВт, более производительные агрегаты уже оснащаются встроенными накопителями или внешним бойлерами.

С точки зрения конструкции, двухконтурные модели представляют собой базовый вариант с добавленным вторичным теплообменником. Однако, существуют и другие разновидности котлов, способные продемонстрировать более стабильные и высокие показатели.

К ним относятся:

• Конструкции с совмещенным теплообменником. Они обеспечивают более стабильный нагрев ГВС, высокую производительность и быстрый отклик на запросы.
• Конденсационные модели. Это котлы с функцией предварительного подогрева теплоносителя при помощи тепловой энергии от конденсации водяного пара из дымовых газов. Производители заявляют для них КПД, равный 107-109 %, что с точки зрения физики является полной нелепостью. При этом, конденсационные агрегаты способны работать только с низкотемпературными системами. В обычных условиях они теряют дополнительные возможности и функционируют как конвекционные конструкции.

ОБРАТИТЕ ВНИМАНИЕ!При выборе котла следует удостовериться,что его конструкция сможет полноценно работать в предлагаемых условиях. Иначе дорогостоящее оборудование будет задействовано только частично, что недопустимо.

Виды

Двухконтурные газовые котлы различают по определенным признакам.

По способу монтажа:

• Настенные. Для навесного монтажа требуются прочные несущие стены. Размеры и вес таких агрегатов ограничены по условиям допустимой нагрузки.
• Напольные. Могут быть установлены прямо на пол, что расширяет возможности котлов и позволяет оснащать их массивными узлами повышенной мощности и производительности.

По типу теплопередачи:

• Конвекционные. Нагрев теплоносителя производит газовая горелка.
• Конденсационные. Применяется двухступенчатая схема нагрева, где первой ступенью служит подогрев обратного потока в конденсационной камере, а второй — обычный процесс подготовки в первичном теплообменнике. Для правильного протекания процесса необходимо обеспечить соответствующие условия, что возможно только в южных регионах.

По типу теплообменника:

• Раздельный. Нагрев теплоносителя выполняет первичный узел, а за подготовку ГВС отвечает вторичный теплообменник (как правило, пластинчатого типа).
• Совмещенный (битермический). Представляет собой змеевик из трубы специфического сечения, где могут одновременно протекать два потока без смешивания. Позволяет увеличить производительность по ГВС, но плохо поддается очистке от известковых отложений.

По типу камеры сгорания:

• Атмосферные (открытые). Традиционный способ работы котла, где удаление дыма происходит естественным способом через стандартный дымоход, а воздух берется прямо из помещения.
• Турбированные (закрытые). Забор воздуха производится снаружи при помощи коаксиального дымохода (конструкция типа «труба в трубе»). Подачу свежего потока обеспечивает вентилятор турбонаддува. Он же вытесняет дымовые газы, обеспечивая стабильный и регулируемый режим дымоудаления.

ВАЖНО!Турбированные модели намного эффективнее и стабильнее в работе, для использования в жилых помещениях они подходят оптимальным образом.

На какие параметры следует обратить внимание при покупке

Выбирая подходящую модель газового двухконтурного котла, следует обращать внимание на основные технические параметры агрегатов:

Тип камеры сгорания

Наиболее востребованными являются котлы с закрытой камерой сгорания. Весь процесс сжигания топлива и удаления дыма происходит в изолированной от атмосферы помещения системе, что увеличивает безопасность для людей.

Кроме того, управляемый процесс дымоудаления намного эффективнее, чем нестабильная естественная тяга.

Мощность

Уровень мощности котла — это основной показатель, демонстрирующий способность агрегата обеспечивать тепловой энергией помещения разной площади.

Обычно подбирают нужную модель из расчета 1 кВт мощности на 10 м2 площади.

Необходимо учесть, что делать большой запас не следует, так как режим работы котла должен быть приближен к номинальному.

Материал теплообменника

Для изготовления теплообменников используют:

• Нержавеющую сталь. Это наиболее доступный вариант, который используется в котлах среднего и бюджетного ценового диапазона. Теплопередача и срок службы таких узлов достаточно высоки, есть возможность ремонта или восстановления.
• Медь. Теплообменники такого типа устанавливаются в самые дорогие и производительные серии газовых котлов. Показатели медных теплообменников считаются самыми высокими.
• Чугун. Как правило, используется в мощных напольных агрегатах. Режим нагрева стабилизируется за счет большой тепловой инерции материала.

Тип котла

Существуют два типа:

• Конвекционный. Обычная конструкция газового агрегата.
• Конденсационный. В дополнение к традиционному способу эти модели оснащены функцией предварительного подогрева теплоносителя, что позволяет уменьшить расход топлива и нагрузку на теплообменник.

Выбирая тип котла, необходим учитывать, что работа конденсационных устройств возможна только при разнице наружной и внутренней температур не более 21°, что в России невозможно обеспечить по климатическим условиям.

Энергонезависимость

Существуют энергозависимые и независимые установки. Первые обладают максимальным набором функций, но при внезапном отключении энергии становятся бесполезны.

Вторые не используют электроэнергию, что расширяет географию их использования. В то же время, энергонезависимые модели обладают минимальными возможностями и сложным способом розжига.

Рейтинг ТОП-10

Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

Buderus Logamax U072-24K

Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.

Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.

Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.

Federica Bugatti 24 Turbo

Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.

Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.

Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.

Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.

Leberg Flamme 24 ASD

Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.

Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.

Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

Лемакс PRIME-V32

Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.

Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.

Рассчитан на эксплуатацию в сложных технических условиях.

Navien DELUXE 24K

Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.

Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.

Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.

MORA-TOP Meteor PK24KT

Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.

Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.

Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).

Лемакс PRIME-V20

Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.

Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.

Есть возможность удаленного управления.

Kentatsu Nobby Smart 24–2CS

Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).

Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.

Есть возможность использования нескольких конструкционных вариантов дымохода.

Oasis RT-20

Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.

Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.

При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.

Отзывы

Мнение пользователей редко бывает единодушным, но его ценность заключается в незаинтересованности и наиболее реалистичной оценке ситуации.

Вот что думают о выборе двухконтурных агрегатов их владельцы:

Ваше мнение {{$data | json}} —>

Производительность многих моделей по ГВС не устраивает многих пользователей.

Причиной этого является длительный опыт использования централизованного водопровода, где далеко не все привыкли экономно расходовать воду.

Тем не менее, спрос на двухконтурные котлы стабильно возрастает, что свидетельствует о предпочтении покупателей этой группы агрегатов.

Полезное видео

В данном видео вы узнаете о лучших двухконтурных котлах:

Заключение

Двухконтурные газовые котлы позволяют решить сразу две важнейшие проблемы — обогрев дома и подачу горячей воды для бытовых нужд.

Набор функций нередко расширяется, агрегаты могут быть запрограммированы на неделю или месяц вперед, возможно удаленное управление через интернет.

Это позволяет экономичнее расходовать топливо и обеспечивать наиболее рациональный режим обогрева помещений. В торговой сети предлагается широкий выбор газовых двухконтурных котлов, обладающих любыми показателями.

Пользователю остается только сделать грамотный выбор, чтобы обеспечить жилье теплом и комфортом.

/—> 2019-07-01Главная / Газовые котлы

Газовые двухконтурные настенные котлы (ГДНК) в последнее время стали актуальными поскольку они способны одновременно отапливают здание и отпускать горячую воду, для этого в его корпусе устроены два змеевика: отопления и ГВС.

Это главное удобство ГДНК поскольку пользователям не нужно приобретать два отдельных котла, а размещение конструкции на стене не загромождает помещение. Современное малогабаритное теплотехническое оборудования позволяет выполнить котел очень компактным и, в то же время, функциональным.

В сборку котла входят: питательный насос, расширительный бак и аварийная защита. Покупая котел западного производства нужно учитывать разное давление в потребительской сети в РФ (до 12 мбар) и ЕС (20 мбар), котлы будут работоспособные, но не смогут обеспечить полную мощность, нужна будет адаптация.

Производители например, котлов Беретта самостоятельно проводят настройку всего газового оборудования под российских режимы газовых сетей.

Устройство двухконтурного настенного газового котла

Устройство ГДНК двухконтурное с небольшими теплообменными аппаратами и этим отличается его принцип работы. Первый служит для отопления помещения и связан с внутридомовой системой труб. При работе только отопительной системы теплоноситель не поступает во второй контур горячего водоснабжения, за этим следит специальный перепускной клапан.

В момент открытия вентиля ГВС, клапан закрывает проход нагретой воде в отопительную систему, и она поступает в систему горячей воды, в виде теплоносителя на теплообменник, где нагревает водопроводную воду, поступающей в кран горячего водоразбора. Когда он перекрывается, происходит переключение теплоносителя в обратном порядке.

Перед монтажом настенного газового котла его распаковывают и проверяют по спецификации наличие оборудования, целостность комплекта, внешний вид и технические данные.

Основные операции по монтажу для частного дома:

1. Облицовывают стену для размещения котла огнеупорным кирпичом.
2. Выполняют очистку водой входных патрубков.
3. Устанавливают фильтр для воды и вентиля до и после его на линии подпитки газового двухконтурного котла водой.
4. Выполняют монтаж дымоотвода с диаметром не меньшим, указанного заводом-изготовителем, а сечение должно быть равное отверстию дымохода у котла.
5. Дымовая труба должна быть высотой на 0,5 м выше уровня крыш и более.
6. Проверяют тягу. При снижении тяги ниже минимального допустимого уровня срабатывает автоматическая защита с остановкой котла.
7. Подключают энергонезависимый газовый котел отопления к инженерным внутридомовым сетям: водопровод, отопление, электроснабжение, газовая сеть.
8. Врезка в газопровод проводится, мастерами из Горгаза.
9. Подсоединяют котёл к автоматике безопасности для защиты от перегрузок.

Схема обвязки

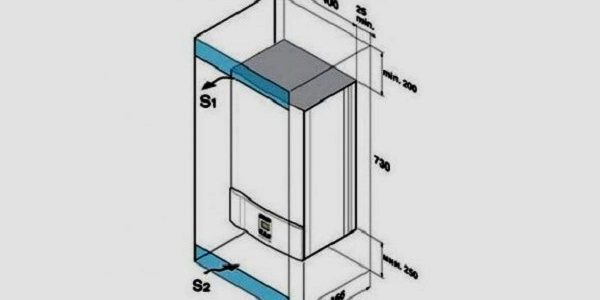

Размеры, которые нужно соблюсти при монтаже

Прежде чем выполнять обвязку настенного котла отопления своими руками владелец котла должен выбрать, в каком месте установить отопитель.

Строительные нормы МДС 41-2.2000 четко регламентируют размеры и место размещения:

• для квартиры до 60 кВт — на кухне либо комнате имеющему наружную стену;
• во внешней пристройке к дому;
• в отдельно стоящем здании котельной.

Существуют требования к размерам, общий объем которого должен обеспечить соотношение: 15 м3 + 0.2 м3 на 1 кВт ГДНК.

Например, для установки 10 кВт потребуется кухня объемом 10 + 10 х 0.2 = 12 м3. Для вентиляции должны быть установлены, как минимум форточка и дверная приточная решетка с проходным сечением более 0.025 м2.

Завод-изготовитель рекомендует при монтаже ГДНК, соблюдать следующие интервалы.

Схема подключения:

1. Котел.
2. Кран подающего теплоносителя.
3. Кран системы ГВС.
4. Дымоход с коаксиальными трубами и фитинги трубы.
5. Приборы и датчики безопасности.
6. Устройство для сбора грязи.
7. Расширительный бак мембранного типа.
8. Запорно-регулирующая арматура.
9. Чугунные отопительные радиаторы.
10. Подающий и обратный трубопроводы системы отопления.
11. Подающий и обратный трубопровод ГВС.
12. Отсекающие краны.
13. Точка врезки к водопроводу, лучше подключаться полипропиленом.

В данной схеме монтажа котла фильтр очистки воды установлен на точке входа питьевой в дом. ГДНК конструкционно не могут обеспечить интенсивную нагрузку ГВС, поэтому вполне достаточно обвязать 2—3 точки горячего водоснабжения.

На что обратить внимание при выборе

Перед тем как выбрать газовый котел следует сделать небольшой анализ потребностей всех проживающих в услугах ГВС и отоплении. Далее нужно изучить рынок и рейтинговую оценку каждой модели, а также отзывы потребителей.

Перед выбором и установкой двухконтурного газового котла изучают следующие критерии:

• мощность, в час максимальной нагрузки;
• количество точек выходов;
• вариант сборки;
• способы монтажа настенного котла;
• суммарная площадь обогрева;
• тип горения, устройство дымовой трубы и автоматический режим работы.
• гарантийные условия, срок службы и сервисное обслуживание.

Сегодня рынок энергонезависимых газовых котлов перенасыщен предложениями, как марками отечественного, так и зарубежного производителя. Нужно покупать технику проверенных брендов, имеющих сервис в месте проживания покупателя и многолетний срок гарантии.

Мощность нагрева воды

Главной задачей при выборе настенного двухконтурного газового котла — определение тепловой мощности котельного оборудования. Агрегат должен эффективно компенсировать все тепло теряемое домом при расчетной минимальной температурой наружного воздуха.

Она определяется по СНиП 23-01-99 и, например, для Бреста равна — минус 30 C, а для Поти — минус 8 C.

Для прикидочного расчета мощности дома берут соотношение:

10 кв.м. площади требуют нагрузку 1 кВт, то есть удельная мощность — 100 Вт/м2, идобавляют + 10% запаса. Такой расчет применяется для частного с качественным утеплением одноэтажного строения, с высотой комнат до 3 м и двойными стеклопакетами.

Для более детального расчета потребуются специалисты, которые учтут:

• вид теплоизоляции здания;
• толщину стен застройки;
• суммарную площадь остекления;
• суммарную площадь неотапливаемых помещений (веранды или балконы);
• утепление чердака и другие тепловые факторы.

Практика использования ГДНК подтверждает, что фактическая удельная мощность отопительной системы увеличивается до 127.0 Вт/м2 для домов до 150 м2 и снижается до 85Вт/м2 для площади 500 м2, что связано с тем, что в домах малой площади существует неэффективная схема теплоразбора.

С ростом площади в доме больше смежных комнат не имеет наружных стен, поэтому теплопотери их снижаются. Из практики известно, что в центральной полосе России 24-х кВт настенный котел потянет отопление дома площадью до 150 м.кв.

Мощность ГВС

Расчет нагрузки котла по расходу на горячее водоснабжение можно сделать самостоятельно по укрупненным показателям применяя норму часового расчета бытового крана — 400 л горячей воды или 6,6 л/мин, поскольку в паспортных данных котла указывается нагрузка на ГВС в л/мин и далее этот показатель умножают на количество водоразборных точек.

При расчете учитывают температурные данные, а точнее разницу температур на входе в котел и выходе из котла. В паспорте устройства этот параметр обозначается ∆t.

Пример расчета:

• две водоразборные точки с системой ГВС.
• Т холодной воды +8С.
• Т горячей воды 45С.
• расход: 2х 6.6 = 13,2 л/мин.
• ∆t = 45-8= 37С.

Чем большая паспортная мощность оборудования, больше будет нагрето воды за 1 минуту до расчетной температуры. Обычно в паспорте указывается 2 значения: 25С и 35С. Многие покупатели принимают эти данные за температуру воды на выходе, но это не так — это ∆t.

Открытая или закрытая камера сгорания

Камеры горения могут быть выполнены открытыми и закрытыми. Для конвекционных котлов они бывают двух типов, а у конденсационных — лишь закрытого.

Для работы открытых с естественной тягой забор воздуха осуществляется из комнаты установки, а уходящие газы выбрасываются в дымоход, поэтому этот котел нельзя устанавливать непосредственно в отапливаемых помещениях, в связи с тем, что в них будет чувствоваться нехватка кислорода и могут проникать продукты сгорания.

Эта конструкция также требует вертикальный дымоход. Владельцы котлов считают эти условия, на базе низких цен таких ГДНК вполне приемлемы.

В самых надежных котлах оборудованных закрытой камерой и принудительной тягой, дымовые газы выбрасываются в окружающую среду при помощи электрического вентилятора и коаксиального дымохода.

Конструкция его выполнена в виде двух труб — одна внутри другой. Воздух поступает в топку через внешнюю трубу, а дымовые газы выводятся, через внутреннюю.

Такие ГДНК не нуждаются в специальных помещения, а их КПД значительно выше. Единственным минусом закрытых топок является полная зависимость от электроэнергии, для гарантировано теплоснабжения собственнику потребуется иметь независимый источник тока.

ДНК нагревают теплоноситель до 60 градусов тепла и оборудованы электрическим розжигом, горелкой с модуляцией, предохранительным клапаном, защитой безопасности и от замерзания, битермическим теплообменником, датчиком тяги и ЖК дисплеем для управления процессом горения.

Тип розжига горелки

В ГДНК применяются газовые горелки атмосферного типа, которые подразделяются по способу управления пламенем:

1. Одноступенчатые, они имеют два положения: работа и простой. Это не совсем удачный алгоритм работы, учитывая, как работает горелка и ее низкую эффективность из-за скачков теплонапряжения на оборудование.
2. Двухступенчатые работают с двумя автоматическими режимами мощности: 100% и на 50%. Они более экономичны и точнее поддерживают температуру, в связи с сокращением количества циклов включений/выключений.
3. Самая энергоэффективная горелка — модулируемая, даже несмотря на то, что это самый дорогой тип. Управление полностью автоматическое в диапазоне времени от 10% до 100%, что обеспечивает минимальное количество циклов включения/выключения, повышает долговечность работы котельного оборудования и сокращает удельные расходы топлива на 10-15%.

В процессе эксплуатации газового двухконтурного котла с атмосферными горелками нужно учитывать, что этот вид горелок незаменимы. Если потребуется перейти с природного на сжиженный газ, потребуется дополнительно приобрести специальный комплект.

Расход топлива

Объем газа, зависит от расчетной мощности и эффективности котла и высчитывается по формуле:

V=Q / (q х К )

• V –газовый расход, определяемый в м3/час;
• Q – мощность горелки во Вт/час;
• q –удельная теплота сгорании топлива (удельная);
• К — КПД паспортный.

Данные расчета:

• Обогреваемая площадь комнат — 100.0 м2;
• Рабочая мощность – 10.0 кВт;
• КПД -95.0%.
• Перевод Дж: 1 кВт=3,6 МДж для газового топлива марки G 20: 34.02:3.6=9.45 кВт.

Для определения среднего расхода берут не 10 кВт, а 5 кВт.

1. V = 5:(9.45 х 0.95).
2. Суточный расход 0.557 х 24.0 = 13.37 м3.
3. Месячный расход 13.37 х 30.0 = 401.1 м3.
4. Весь зимний сезон в 7 мес 401.1 х 7 = 2807.4 м3.

Материал теплообменника

Теплообменник — важный элемент котла, который отвечает за обмен тепла между дымовыми газами и теплоносителем. Есть их разновидности: битермические или совместный и монотермические или раздельные.

Первый — имеет конструкцию «труба в трубе«, тот, что который работает на ГВС расположен внутри второй части отопительного бойлера. При этом форма труб бойлеров может быть разной.

Совместные аппараты уступают раздельным по долговечности. В раздельных нагрузки отопления и ГВС отпускаются в отдельных устройствах, что позволяет лучше нагревать воду.

Конструкционные особенности таких аппаратов создают ряд преимуществ:

1. Уменьшается процесс накипеобразования.
2. Если один выходит из строя, то, замена обходится дешевле, хотя надежный газовый котел с такими теплообменниками, как правило, имеет большую стоимость.

Виды материала теплообменных аппаратов:

1. Нержавеющая сталь, хорошая долговечность, но снижает КПД котла из-за низкого коэффициента теплопередач.
2. Оцинкованная сталь, дешевый вариант, но недолговечный.
3. Медь лучший коэффициент теплопередач, как следствие высокий КПД и долговечность. Многих потребителей даже не пугает высокая цена таких устройств.

Рейтинг 10 лучших двухконтурных настенных газовых котлов

На рынках СНГ представлены популярные газовые настенные двухконтурные крупнейших мировых брендов:

• немецкие Buderus и настенные газовые котлы Viessmann;
• итальянские Ariston и Ferroli;
• корейские NAVIEN Ace TURBO;
• чешские газовые котлы Протерм и Dakon.

Выпускают газовые отопительные котлы и огромное количество российских заводов.

Рейтинг двухконтурных настенных газовых котлов:

1. Ферроли.
2. Бош Gaz 6000 W/WBN.
3. Аристон CARES -24 FF/NG.
4. Baxi Нувола 3 Комфорт 240 Fi.
5. Лемакс Пайме -V32.
6. Оазис BM-18.
7. Buderus Логомакс U072/24K
8. MORA-TOP Метеор Плюс.
9. Navien DELUXE 13K.
10. Leberg Flamme 24 ASD.

На отечественном рынке итальянские газовые котлы Ferroli пользуются особой популярностью в основном из-за бюджетной цены соответствующей отменному качеству данных котлов, проверенной временем. Итальянцы выпускают Ферроли с 1958 года, их продукция отражаются все новейшие технологические достижения.

Рынок рождает предложения, а предложений на данные котлы у россиян есть, в связи с возросшим уровнем частного домостроения.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/kotly/printsip-raboty-dvuhkonturnogo-gazovogo-kotla-otopleniya.html
• https://www.tproekt.com/kak-rabotaet-dvuhkonturnyy-gazovyy-kotel-printsip-deystviya/
• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/dvuhkonturnyj-luchshe.html
• https://kotle.ru/gazovye-kotly/dvuhkonturnyj-nastennyj-kotel
