Дефлектор на дымоход газового котла: требования к установке и правила монтажа

Установка котельного оборудования и его эффективная работа невозможна без наличия дымохода.

Правильный выбор материалов, соблюдение норм при подключении – залог вашей безопасности.

Газовые службы строго контролируют процесс введения в эксплуатацию, могут оштрафовать нарушителей или в принудительном порядке отключить пользователя от газоснабжения.

Требования к материалу

Основные требования, предъявляемые к материалам:

• огнеупорность;
• антикоррозийные свойства;
• стойкость к воздействию кислоты, образующейся в результате взаимодействия конденсата с продуктами горения;
• продолжительный срок использования.

Кирпичный дымоход. Имеет низкую тягу и склонен к быстрому разрушению за счет образования обильного конденсата на поверхности, который холодное время года превращается в ледяную корку.

Из нержавеющей стали. Имеет массу преимуществ, что делает его одним из первых по популярности среди своих собратьев. Обладает хорошей тягой, огнеупорностью и антикоррозийностью, большим сроком службы (особенно двухконтурные модели). Модульный способ сборки позволяет создавать стальные дымоходы разных конфигураций и доступен даже непрофессионалу. Совместим с высокомощными котлами. Прослужит вам 15 лет.

Дымовые трубы из оцинкованной стали гораздо хуже ведут себя в процессе использования. Оцинковка подвержена образованию ржавчины.

Срок службы – максимум 5 лет.

Керамический дымоотвод. Внешне такой же массивный, как и кирпичный. Вариант установки- только строго вертикальный. Австрийские производители разработали модели керамических дымоходов с внешним контуром не только из керамики, но и из металла. Они гораздо легче, но при их монтаже нужно рассчитывать нагрузки на фундамент и стены. Гарантия до 30 лет.

Трубы из асбестоцемента. Небольшой срок службы (5 лет), сложность установки, неэкологичность. Даже низкая цена материала не может служить весомой причиной для выбора в пользу такого дымоотвода. От перегрева трубу может просто разорвать. Как вариант для нерегулярного использования на даче подойдет.

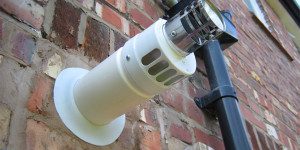

Коаксиальные — изготовлены из алюминия в виде двух сэндвич труб с разными диаметрами, расположенных одна в другой. Внешняя предназначена для подвода воздуха, а внутренняя – для выведения продуктов сгорания. Конструкция сборная. Расположение чаще всего горизонтальное.

Преимущества коаксиального дымохода:

• Безопасность
• Повышенный КПД отопительной системы
• Экологичность

Полезная статья на тему — вентиляция в частном доме своими руками схема и составление проекта.

Установка кондиционера своими руками и правила его использования, подробности здесь.

Элементы дымохода

Вне зависимости от материала в конструкцию входят следующие элементы:

1. Тройник с ревизией — снизу тройника установлен штуцер для конденсата
2. Переходник для соединения патрубка газового котла и дымоотвода
3. Крепления — кронштейны и хомуты
4. Наконечник в форме конуса
5. Отводы — устанавливаются не далее 2 метров от начала, иначе снижается тяга котла;
6. Проходной патрубок
7. Телескопические трубы

Требования к размерам



• Дымовой канал не должен содержать уступов и располагаться строго вертикально. При зауженном сечении происходит значительное уменьшение тяги, а при использовании труб с большим диаметром – возможно задувание в камеру котла, с его последующим затуханием.
• Площадь сечения дымоотводной трубы не должна быть меньшего размера, чем площадь патрубка, с помощью которого дымоход соединяется с котлом.

Как рассчитать диаметр дымохода

Ключевые параметры — площадь поперечного сечения (выходное отверстие F см2).

Расчет производится по формуле F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:

K — коэффициент, высчитанный эмпирическим путем (0,02—0,03);

Q — показатель производительности газового прибора (указано в технических характеристиках котла);

Н — высота дымохода.

Полученное число корректируется строительными нормами и правилами.

Например, если используется кирпич, то сечение — 0,5 х 0,5 материала. При асбестоцементе — диаметр не меньше 10 см.

Диаметр круглого дымоотвода при мощности котла в 24 кВт должен быть 120 мм, 30 кВт – 130 мм, 45 кВт – 170 мм, 55кВт – 190 мм, 80 кВт – 220 мм и 100 кВт – 230 мм. Минимальное сечение прямоугольных каналов зависит от тепловой мощности котла:

• До 3,5 кВт — 14 на 14 см.
• 3,5 до 5,2 кВт — 14 на 20 см.
• От 5,2 до 7,3 кВт — 14 на 27 см.

Правила устройства для котлов с естественным отводом продуктов сгорания

• • Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
  • Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
  • При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
  • При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Требования к установке коаксиальных дымоходов

Осуществляя монтаж дымового канала таких котлов необходимо иметь ввиду, что:

• При длине коаксиальной трубы не более 1 метра требуется установить сужающуюся диафрагму на воздуховод. Мощность вентилятора в дымоходе рассчитана на определенную длину трубы и, если она меньше – будет потеря тяги со всеми вытекающими последствиями.
• Труба располагается в горизонтальной плоскости, но все равно должна иметь уклон по 1 см на каждый метр общей длины и не больше двух колен.
• Оголовок трубы может выступать наружу не более чем на длину ее наконечника – для защиты от обмерзания, и не ниже 2 метров от поверхности земли.

О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

1. Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
2. Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
3. Высота трубы не менее 5 метров.
4. Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.
5. Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
6. Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

При соблюдении всех требований во время монтажных работ, можете быть уверены в том, что вопросов у специалистов газовой службы к вам не будет. Холодными зимними вечерами ваша семья будет в тепле и безопасности.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

Поделиться:

1 Комментарий

На крышах частных и многоквартирных домов, предприятий, административных зданий видны трубы дымоходов. Оканчиваются они колпаками разных форм, зачастую красивыми, придающими дополнительную эстетику вытяжной конструкции. Оголовок дымовой трубы – функциональный доборный элемент.

Назначение

Дымники выполняют несколько функций:

• Защищают дымоход от разрушения под действием дождя, снега, ветра.
• Предохраняют трубу и отопительные котлы от попадания осадков, что может негативно сказываться на их работе.
• Закрывают канал от птиц, листьев, мусора.
• Нормализуют давление, служат для усиления тяги, предохраняют от эффекта обратной тяги.
• Защищают кровлю от искр, что имеет значение для котлов на твёрдом топливе.

Материалы

Материал, из которого сделан оголовок, влияет на долговечность конструкции. Распространены образцы из стали, меди и цинк-титанового сплава:

• Стальные козырьки для дымоходов самые дешёвые. Но у них недолгий срок эксплуатации. Через 5 – 10 лет этот доборный элемент нужно будет менять. При эксплуатации ТТ-котлов срок службы стальных колпаков ещё меньше (3 – 5 лет). Оцинкованное железо ещё менее долговечно. Оно быстро прогорает. Использование нержавеющей стали продлит жизнь оголовку до 30 лет. Этот материал устойчив к коррозии и высоким температурам. Но цена его выше.
• Медные колпаки – лидеры качества и эстетичности. Высокая стоимость медных изделий оправдана их долговечностью (от 50 лет). Единственный нюанс – для их монтажа потребуются медные же крепёжные элементы и метизы. С остальными металлами медь будет вступать в реакцию, окисляться, что приведёт к износу оголовка в местах крепления.
• Цинк-титановые конструкции также хорошо зарекомендовали себя при аналогично высокой цене.

Не так давно на рынке появились доборные элементы кровли из полимеров. Относительно низкая цена таких козырьков себя не оправдала. Полимер недостаточно термостоек, атмосферостоек, к тому же хрупок. Проверенные временем варианты из меди, цинк-титана и нержавейки стоят потраченных на них денег.

Виды оголовков

Колпаки для дымовых труб отличаются разнообразием форм. Существует два основных вида оголовков: простой козырёк (различных конфигураций) и дефлектор.

Обычный оголовок, представляющий собой крышку, закрывающую верх дымохода, защищает систему от мусора и влаги. При правильной установке на 15 -20 % увеличивает полезное действие вентиляционной системы. Бывает он нескольких форм:

• двускатный;
• четырёхскатный;
• вальмовый;
• зонт;
• плоский;
• конусный колпак.

Двускатный и четырёхскатный – самые простые виды колпаков на трубу. Напоминают обычную крышу жилого дома. Хорошо справляются с защитой трубы. Их легко сделать собственноручно.

У вальмового колпака также 4 стороны, 2 из которых треугольные, 2 – трапециевидные. Чаще устанавливается на квадратных и прямоугольных трубах. Обеспечивает хорошую защиту дымохода, облегчает схождение снега.

Плоский оголовок смонтировать проще всего, но он наименее эффективен. Слой снега на его поверхности может деформировать изделие, привести к быстрому выходу из строя мест креплений.Колпаки зонтичный и конусный отличаются только углом наклона ската. На конусном меньше задерживается снег, но свои функции по защите и увеличению тяги выполняют оба. Сделать своими руками такой колпак на дымоходную трубу из листа оцинковки не представляет сложности.

Внимание! Для функционирования оголовка нужно соблюдать несколько правил монтажа. Основное: расстояние между верхним краем дымохода и нижним краем козырька должно быть 10 см. Меньшее расстояние затруднит прохождение отработанных газов и дыма, большее будет способствовать задуванию котла. Расстояние в 10 см проверено временем, менять его не рекомендуется.

Плюсы и минусы искрогасителя

Иногда между дымоходом и колпаком устанавливается искрогаситель. Чаще всего эту функцию выполняет металлическая сетка. Это актуально для котлов, работающих на твёрдом топливе. Кроме защиты кровли и окружающей среды от возможных искр, сетка дополнительно оберегает дымоход от мусора, не позволяет птицам садиться на его край.

Но у сетки-искрогасителя есть минусы. Вместе с дымом выходит водяной пар, как один из элементов продуктов сжигания. Имея высокую температуру, зимой он конденсирует на холодном металле оголовка и сетки, тут же превращаясь в лёд. В результате оледенение искрогасителя мешает дальнейшему выходу дыма. Создаётся обратная тяга. Более того, дым и газы попадают в помещение и могут привести к отравлению. Во избежание этого ячейки сетки должны быть крупными. Но иногда этого недостаточно. Для котлов с высоким КПД установка искрогасителя должна быть полностью исключена.

Виды дефлекторов

Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.

Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.

Существует несколько видов дефлекторов:

• ЦАГИ.
• Вольперта – Григоровича.
• Н-образный дефлектор.
• Ротационный: шаровидный, флюгер.

Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.

Имеет минусы:

• В безветренную погоду тяга ухудшается.
• При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.

Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.

Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.

Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.

Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.

Из всего сказанного можно сделать выводы:

• Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
• Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
• Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.

Технология установки

Существуют правила, регулирующие высоту дымохода с учётом расстояния до конька крыши. Неправильный расчёт высоты приведёт к снижению тяги и даже к обратному движению, то есть к задымлению помещения. Если на пути воздушных потоков будет стоять коньковый скат крыши, то именно такой эффект и получится.

Технология регламентирует:

• На плоской кровле высота дымохода должна составлять не менее 0,5 м.
• На двускатных, четырёхскатных и вальмовых крышах дымовая труба, отстоящая от конька на расстояние до 1,5 м, должна быть выше него на 0,5м.
• Если от трубы до конька 1,5 – 3 м, то устье дымохода может быть вровень с коньком по горизонтали.
• Если дымоотводный канал отстоит от конька более чем на 3 м, то угол между ними не должен быть больше 10 градусов.

При желании колпак или дефлектор для трубы дымохода можно изготовить своими руками, если имеется хотя бы минимальный опыт работы с металлом, ножницы по металлу, лист нержавейки, измерительные инструменты (линейка, рулетка). Сначала делается схема и чертёж будущего дефлектора. Заготовки вырезаются из картона или плотной бумаги, затем переносятся на лист нержавеющей стали.

Внимание! При расчёте размеров следует помнить, что верхняя часть оголовка должна быть больше трубы на 10 см, расстояние между трубой и колпаком – 10 см.

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

• Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
• Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
• Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
• Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
• Опоры крепятся к зонту и хомуту.
• Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Изготовление дефлектора Григоровича – Вольперта

Изготавливается по аналогии с конусным колпаком:

• Делаются два зонтика, соединяются друг с другом краями. В верхнем конусе делаются надрезы по краям для крепления к ним стоек. Диаметр конусов в два раза превышает диаметр трубы дымохода.
• Дефлектор имеет ширину в 1,5 и высоту в 1,6 диаметра дымового канала. Внешний цилиндр изготавливается аналогично цилиндру диффузора. Свернув заготовки, стыкуют их клёпками.
• Лапками соединяют зонт с диффузором, всю конструкцию вставляют во внешний цилиндр.

Правильно устроенный дымоход является самой важной частью отопительной системы. Именно поэтому у газовиков возникают обоснованные требования к этому устройству. Грамотно устроенная система позволяет не только эффективно работать газовому котлу, но и обеспечивает безопасность жильцов частного дома. Работа таких газовых приборов происходит без видимого дыма, но это вовсе не является гарантией того, что не будет скапливаться угарный газ. Он очень опасен, потому что отрицательным образом воздействует на человеческий организм.

Жильцам частных домов необходимо разбираться в устройстве дымохода для газового котла, чтобы правильно его эксплуатировать. А тем, кто только собирается устанавливать газовый отопительный прибор, следует быть осведомленным о том, какие виды дымоходов существуют, и какие требования к ним предъявляют.

Виды дымоходов для газового котла

Кирпичная конструкция

Кирпичные трубы для газовых котлов начали устанавливать в то время, когда еще не было никаких других материалов. В настоящее время некоторые домовладельцы возводят их, хотя такая труба по своей конструкции сложна и трудоемка в монтаже. Кроме того, возводить такую кирпичную систему довольно долго и обходится это недешево.

Такой кирпичный дымоход по своим техническим характеристикам значительно уступает более современным системам, потому что его внутренняя поверхность очень часто зарастает сажей, в результате чего замедляется вывод отходов сгорания топлива.

Керамическая конструкция

У такой системы уже гораздо больше положительных качеств. Особенно заметно они проявляются в тех случаях, когда монтаж осуществляется своими руками. Керамический дымоход очень надежен и довольно прост, он легко устанавливается, обладает высокой степенью пожаробезопасности и доступен по цене. Однако, несмотря на такое число положительных моментов, эта конструкция не пользуется большим спросом.

Коаксиальная конструкция

Такая система имеет существенные отличия от других конструкций по всем параметрам. У нее аккуратный внешний вид, а форма трубы выгодно отличается от всех остальных труб и выводится через стену.

Хотя такой дымоход имеет небольшие размеры, работает он очень эффективно из-за своего строения и специального покрытия на внутренних стенках. Внутри него никогда не образуется конденсат, а это очень важно для систем отопления, которые работают на газовом топливе.

Конструкция-сэндвич из нержавейки

Такая система считается самой популярной, потому что обладает рядом существенных преимуществ перед другими конструкциями. Такие дымоходы бывают различных модификаций, а это немаловажно. У них большое количество тройников, разнообразных переходов и других деталей, которые выполняются под разными углами. Благодаря этому можно собрать конструкцию любой сложности.

Дымоход-сэндвич из нержавеющей стали состоит из трех слоев. Средний слой – теплоизолирующий, выполняется из минваты. Толщина слоя утеплителя составляет 5–10 см и зависит она от места, где будет проходить дымоходная труба, и средней температуры зимой. Правильно выбранная труба не будет содержать конденсат, от которого зависит исправность работы в целом всей системы.

Конструкция из нержавейки обладает идеально ровной внутренней поверхностью, что позволяет легко отводить продукты сгорания. А благодаря зеркальной внешней поверхности система выглядит очень презентабельно.

Элементы газового дымохода

Независимо от того, какой устанавливается дымоход (кроме кирпичного), ему обязательно будут нужны дополнительные элементы. К ним относятся:

• переходник, который соединяет патрубок отопительного котла и дымоход;
• телескопические трубы;
• ревизионный тройник, имеющий в нижней части специальный штуцер, используемый для удаления конденсата;
• отводы;
• проходной патрубок;
• основные стеновые крепления – хомут и кронштейн;
• наконечник, имеющий коническую форму.

Дымоходные трубы для газовых котлов, фото которых вы видите ниже, состоят из перечисленных элементов в обязательном порядке.

Дымоход для газового котла, фото

Требования к дымоходу для газового котла

Устройство любого дымохода должно соответствовать требованиям СНиП 2.04.05–91 и ДБН В.2.5 – 20-2001. Иначе оно будет выполнено неправильно, а от этого будет зависеть не только эффективная работа газового котла, но и здоровье и жизнь жильцов дома.

К таким правилам нужно подходить со всей ответственностью, так как их игнорирование влечет за собой неприятности с газовой службой, и даже наложение штрафа. Любое нарушение все равно нужно будет переделывать в соответствии с установленными стандартами.

Для нормальной работы дымохода для газового котла требования предъявляются следующие:

• Конденсат должен отводиться при помощи специального сборщика влаги, устанавливаемого внизу трубы.
• Дымоходы для газового котла должны обладать хорошей тягой, это позволяет системе работать более эффективно.
• Чтобы была хорошая тяга, в процессе сборки конструкции очень важно добиться по максимуму герметичности соединения деталей.
• Дымоходная труба должна быть вертикальной формы без каких-либо уступов. В соответствии с правилами разрешается уклон в 30 градусов.
• Отрезок трубы, при помощи которого газовый котел соединяется с дымоходной системой, всегда должен иметь вертикальный участок.
• При высоте помещения в три метра общая длина горизонтальных соединяющих участков не должна превышать эту высоту.
• Особое внимание уделяется плотности прилегания деталей конструкции в местах соединений, добиваясь максимальной герметичности. Это необходимо для того, чтобы раскаленные газы не проникли за пределы дымохода.
• Оголовок дымоходной трубы, который проходит через кровлю, должен быть выше нее не меньше чем на полметра. Если крыша плоская, то оголовок должен быть выше на один метр.

Размер дымохода для газового котла должен соответствовать следующей формуле: P * L > S, где P – это периметр сечения трубы, L – длина дымохода, S – площадь внутренне поверхности котла.

При устройстве дымоходной системы запрещены следующие действия:

• На оголовок трубы газового котла нельзя устанавливать грибки и дефлекторы, потому что они могут остановить отвод продуктов горения, в результате чего угарный газ легко проникает внутрь помещения.
• На дымоотводных трубах дымохода не должно быть больше 3-х поворотов.
• Запрещено проводить дымоходную трубу через помещения, где нет вентиляции.
• Нельзя дымоходные каналы выполнять из пористых материалов.

Монтаж дымохода для газового котла

Монтаж устройства дымоходной системы осуществляется таким образом:

• Вначале необходимо сделать точную разметку прохода трубы через кровлю и перекрытие. В этом случае важно не допустить ошибку.
• Затем по этим разметкам делают отверстия.
• Осуществляют монтаж адаптера для перехода, соединяющегося с расположенным на котле патрубком.
• После этого присоединяют тройник, у которого есть отделение для сбора влаги, и при помощи специального кронштейна закрепляют его.
• Осуществляют стыковку следующего участка дымоходной системы, при необходимости используя «колено».
• При прохождении трубы через перекрытие обязательно нужно иметь специальный проходной патрубок.
• На трубу надевают металлический лист, в котором заранее делают отверстие размером чуть больше диаметра трубы. Лист закрепляют к перекрытию.
• Чтобы усилить стыки, необходимо применять хомуты, которые стягиваются болтами или проволокой.
• Сам дымоход крепят настенными хомутами и кронштейнами.
• Последним штрихом является установка на конструкцию специального конусообразного наконечника, после чего выполняют изоляцию дымоходной системы.

Дымоход для газового котла: устройство и монтаж

Заключение

Устройство любой части отопительной системы необходимо выполнять очень аккуратно, и ни в коем случае нельзя относиться к этому халатно. Если в этой области нет совершенно никаких навыков, лучше всего воспользоваться услугами специалиста, который хорошо знает свое дело, или обратиться в фирму, занимающейся монтажом дымоходной системы.

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трехслоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальнымкронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Рекомендуем статьи по темеВарианты кирпичных печей для домаПроход дымохода через деревянное перекрытиеПечные трубы и дымоходы

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

</p>Содержание

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

</p>

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.




2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.




3. Коллективные и индивидуальные системы дымоотвода.




4. Горизонтальное и вертикальное размещение.




Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

Недостатки:

• при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
• неправильный монтаж может привести к обледенению оголовка и снижению тяги.




Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

</p>

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;




• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

</p>

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

</p>

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

</p>

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

</p>

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

</p>

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Используемые источники:

• https://klimatlab.com/otoplenie/gaz/dymoxod-dlya-gazovogo-kotla-trebovaniya.html
• https://znatoktepla.ru/truby/vidy-ogolovkov-na-trubu-dymohoda-i-tehnologiya-ih-montazha.html
• https://kotel.guru/pechi/dymohody/predyavlyaemye-trebovaniya-k-dymohodu-dlya-gazovogo-kotla.html
• https://kamin-expert.ru/dyimohod/trebovaniya-k-dyimohodam-gazovyih-kotlov.html
• https://vdome.club/remont/ventilyacia/koaksialnyy-dymohod-dlya-gazovogo-kotla-ustanovka-shemy-razmery-i-naklon.html
