Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Чертежи печи на отработке с капельным поливом приведены на рисунке.

Из чего можно сделать?

Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона. Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.

Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.

Смотреть видео: печь на отработке

Необходимые материалы

• Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
• газовый баллон на 50 литров — б/у, но без повреждений корпуса;
• труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;
• обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
• листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;
• чугунный тормозной диск от легкового автомобиля;
• отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
• металлическая труба ½ дюйма — около полуметра;
• шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
• вентиль шаровый на ½ дюйма;
• дверные петли и задвижка для дверцы топки.

Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.

Подготовка баллона

Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.

Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.

Корпус печи

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.

Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.

Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.

Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки. Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.

Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.

Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.

К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.

Система подачи масла

В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана. В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.

От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.

Теплообменник

В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.

В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.

Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.

Дверцы и запорная арматура

Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.

На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.

Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.

Дымовая труба и дымоход

Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.

Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.

Видео: мини-печь капельного типа

Видео: печь «Инферно», часть 1 и часть 2

Розжиг и эксплуатация

Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.

При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.

Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.

При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.

</index>Поделиться:

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.20 у. е.) за 1 литр, вы ежемесячно потратите на обогрев 100 м² около 7 тыс. рублей (110 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные печки востребованы по сей день. Наша цель – пояснить доступным языком, как сделать печь на отработке своими руками из газового баллона или стальной трубы. Для ясности предоставим чертежи разных конструкций – капельницы с наддувом и простой масляной буржуйки.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Справка. Верхнюю камеру буржуйки делать необязательно. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник–экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Рекомендация. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
2. Устроить обдув корпуса бытовым вентилятором.
3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

Печи на отработке капельного типа своими руками довольно часто изготавливают мастера и домашние умельцы. Эти установки выступают в качестве отличного способа автономного отопления. Если есть желание пользоваться оборудованием, которое является одним из самых дешевых в эксплуатации, то стоит изготовить именно такую печь. Использовать в роли топлива можно отработанное масло, которое может быть моторным или трансмиссионным.

Изготовить такую конструкцию способен любой мастер, что обусловлено простотой проведения работ, в процессе которых не возникнет необходимости в использовании специального набора инструментов и материалов.

Особенности конструкции

Печи на отработке капельного типа своими руками изготавливаются на основе двух камер сгорания, что предполагает в процессе функционирования конструкции сгорание топлива дважды. В первой камере установки подобного типа осуществляется процесс горения отработанного масла, что сопровождается выделением значительного объема горючих паров. Как только данные пары возникают, они поступают во второй отсек, в котором и происходит смешивание кислорода и горючих газов. Образованная смесь начинает гореть во второй камере, что сопровождается воздействием значительной температуры и выделением большого количества тепла.

При изготовлении печи на отработке капельного типа своими руками необходимо правильно подобрать место для ее установки. Ввиду того что работа конструкции сопровождается горением топлива при довольно высоких температурах, необходимо позаботиться о правилах безопасности, которые не предполагают установку конструкции в месте, которое продувается.

Обеспечение нормальной работы

Чтобы установка работала нормально, необходимо обеспечить поступление кислорода в оба отсека сгорания. В первый отсек не должно поступать излишнее количество воздуха, а для того чтобы регулировать его подачу, следует монтировать заслонку. Вторая камера должна получать достаточное количество кислорода. Для этого в трубе, которая сопрягает два отсека, должно быть просверлено много отверстий, диаметр каждого из которых должен быть примерно равен 10 мм.

Дополнения к печи

При изготовлении печи на отработке капельного типа своими руками необходимо помнить, что она может быть дополнена некоторыми элементами. Это позволит использовать конструкцию для отопления сразу нескольких комнат. Таким функционалом печь станет обладать, если ее подключить к системе отопления. Первоначально предстоит установить бак для нагрева воды, который необходимо подсоединить в систему, только после этого подключают обратку. Таким образом, установка не только будет способна обогревать помещения, но и позволит греть воду, а также готовить пищу. У конструкции такого типа есть множество преимуществ, одно из которых выражено в незначительных габаритах, позволяющих в короткие сроки демонтировать печь, а после установить ее в другом месте. Обязательно предстоит снабдить самодельные печи на отработке капельного типа своими руками дымоходом, высота которого не должна оказаться меньше 4 м. Проследите за тем, чтобы дымоотвод был лишен горизонтальных участков. Для того чтобы была возможность производить чистку трубы, что придется делать раз в неделю, нужно снабдить элемент системой, которая позволит производить демонтаж.

Варианты изготовления печей капельного типа

При изготовлении печи на отработке своими руками, чертежи которой представлены далее в статье, необходимо первоначально подумать, какой конструкцией она станет обладать. Таким образом, в основе конструкции может быть сталь или газовый баллон. Перед изготовлением стоит оценить, что капельную подачу довольно сложно реализовать самостоятельно. Если горелка нечувствительна к примесям, которые могут содержаться в отработанном масле, то капельный механизм, напротив, чрезвычайно чувствителен. Для того чтобы снизить чувствительность, на шланг следует надеть фильтр, использовать допустимо тот, что применяется в автомобилях.

Насос также может быть позаимствован от автомобиля, можно применить бензонасос высокого давления. Ввиду того что он станет подавать значительное давление, необходимо сделать обратку, так излишнее количество масла станет обратно поступать в бак. В роли капельницы можно применить медицинскую. Она обладает зажимом, это позволит корректировать интенсивность подачи.

Подготовка перед началом изготовления

Если вы решили заняться изготовлением печи на отработке своими руками, чертежи предварительно стоит рассмотреть и подготовить тот, по которому будет вестись работа. Для проведения процесса мастер первоначально должен подготовить некоторые материалы и инструменты:

• болгарку;
• насос;
• газовый баллон;
• трубу;
• лист стали;
• капельницу;
• сварочный аппарат;
• емкость для масла.

Процесс изготовления печи

Наиболее подходящим вариантом для изготовления считается газовый баллон, который обладает толстыми стенками. А вот если использовать листовую сталь, во-первых, предстоит искать ту, что имеет достаточную толщину, во-вторых, будет необходимо производить внушительное количество сварочных работ, что сделает изготовление более трудоемким. Не стоит забывать о том, что первая камера станет работать нормально, если в ней будет заслонка, необходимая для регулировки подачи кислорода, — только так изготавливаются печи на отработке своими руками. Чертежи (из газового баллона печь проще рассчитать) предварительно стоит подготовить и выбрать тот, по которому удобнее всего будет производить работы.

Возможность чистки

Обязательно стоит помнить, что камеру, где осуществляется сжигание масла, необходимо делать такой, чтобы в процессе эксплуатации была возможность ее разобрать, только так можно будет облегчить проведение чистки. Горизонтальные участки дымоходу не нужны, так как от них может быть ухудшена тяга, кроме того, и наклонных должно быть минимальное количество. Предпочтительнее делать трубу вертикальной.

Манипуляции с баллоном

При изготовлении печи на отработке своими руками чертежи (из газового баллона) вам позволят произвести работы правильно. Так, первоначально баллон предстоит подготовить, только после можно приступать к срезанию с него верха и нижней части. Для того чтобы установить печь и сделать ее устойчивой, к ее нижней части необходимо приварить ножки, которые подготавливаются из отрезанных частей. Далее можно приступать к изготовлению камеры сгорания, которая должна получиться разборной. В этом отсеке проделывается отверстие, в которое устанавливается трубка, посредством нее и будет производиться регулирование подачи топлива и кислорода.

По центру нужно приварить трубу с заблаговременно проделанными отверстиями. Этот элемент станет соединять два отсека, в каждом из которых происходит сгорание. Второй отсек можно изготовить из средней части изделия и листа стали. После того как камера будет готова, ее предстоит укрепить методом использования сварочного аппарата к трубе сверху. После изготавливается и монтируется дымоход.

После изготовления печи на отработке своими руками, фото которой представлено в статье, ее необходимо проверить на функциональность. Однако не стоит сразу заполнять весь отсек маслом, как и на протяжении всего срока эксплуатации, это позволит исключить выплескивание масла из камеры сгорания. Налить его необходимо только на 2/3 объема.

Рекомендации по работе с баллоном

Если вы решили заняться изготовлением печи на отработке капельного типа своими руками, чертежи вам точно пригодятся. Важно знать, как работать с баллоном, в противном случае можно не избежать взрыва, так как, даже если изделие в течение уже длительного времени не использовалось, в нем может оставаться газ, который опасен. Первоначально с баллона следует удалить вентиль методом свинчивания, после баллон следует освободить от остатков газа. Затем в отверстие заливают воду, только после можно приступать к работе болгаркой, которая позволит избавить изделие от верхней части с полусферой. На следующем этапе мастер должен будет отделить такой же участок от нижней части изделия. Не стоит начинать раскрой баллона, если вы не провели все вышеописанные действия.

При изготовлении печи на отработке капельного типа своими руками из газового баллона вы должны получить две полусферы, которые должны быть сварены методом образования кольцевого шва, это позволит сформировать первый отсек. При этом нижний участок с подставкой должен быть оставлен внизу. К верхней части, которая тоже имеет форму полусферы, над отверстием следует приварить трубу, которая обладает перфорацией. По данному каналу газы станут подниматься во второй отсек, параллельно смешиваясь с воздухом. Это указывает на необходимость наличия довольно густой перфорации.

После того как будет подготовлена нижняя камера и смонтирован переходник в виде трубы, можно заняться изготовлением верхней камеры. Ее сборка производится из средней части изделия, однако перед этим следует перекрыть торцы цилиндра с использованием листовой стали. При этом мастер должен подготовить в нижней «крышке» вход для установки перфорированной трубы, а в верхней – отверстие для монтажа дымоходной трубы.

В заключение

Печи на отработке капельного типа очень экономичны, да и топливо для них вам не придется даже покупать, в особенности если вы автомобилист. Именно поэтому для обогрева гаража или производственного помещения такое оборудование выступает в качестве лучшего.

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией.

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Обратите внимание: дымоход делают разборным для дальнейшего удобства во время его чистки от сажи.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Это важно знать: топливо для капельных печей должно подходить под категорию «масло».

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Смотрите обзорное видео о печке капельнице на солярке:

Чертежи и советы по сборке печи на отработанном масле содержит это видео:

Печка-капельница своими руками

Такие печки могут быть различны по своим техническим характеристикам. Размер и мощность такой печки можно создать по желанию.

Печку-капельницу не сложно сделать собственноручно.

Печка-капельница на солярке своими руками

Рассмотрим основные действия, необходимые для её создания.

1. Определитесь с конкретным помещением, где собираетесь устанавливать печку-капельницу.

Например, для небольшого помещения с габаритами 3х3 метра можно установить ящик, размером 30х30х45 см.

В одних случаях можно применить корпус огнетушителя с отпиленным дном для кабины, в других – половина двухсотлитрового бака для большой теплушки.

2. Для солярки можно применить медицинскую грелку.

Такой прибор может содержать в себе около 2-х литров ёмкости. Возьмите шланг с грелки и присоедините к его концу медную трубку длиною примерно 1 метр. Медную трубку необходимо согнуть.

3. Для фиксации элементов пригодится небольшая струбцинка. Резиновый шланг согнуть посередине, на согнутый участок поставить струбцинку и регулировать винтом так, чтобы жидкость немного капала.

4. Поставить в печку ветошь для горения (она будет выполнять функцию фитиля).

5. Устанавливаем дверцу.

6. Необходимо в печке просверлить отверстие согласно диаметру медной трубки. Отверстие лучше сделать на центральном участке печки либо возле самой дверцы, но не возле трубы.

Если вы собираетесь с помощью печки приготовить пищу, тогда расположите трубку в боковой части печки, а не на верхней, оставьте место для мисок.

Печки-капельницы преимущества и недостатки

К преимуществам относится: минимальные затраты, компактность, эксклюзивность, возможность своевременно контролировать температуру.

А недостатками является неприятный запах, который образуется в процессе работы печки и небезопасность.

При использовании такой печки-капельницы соблюдайте меры предосторожности, поскольку результаты могут быть плачевные. Помните про высокий процент пожароопасности.

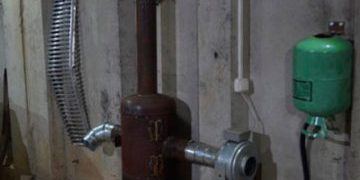

Печка на отработке капельница

Отработка является относительно дешёвым маслом.

Печка-капельница на отработке станет надёжным обогревательным устройством в гараже, теплице, мастерской и других помещениях.

Характеристики печки на отработке:

Габариты: 70х50х35х см (без дымохода);

Диаметр трубы: не менее 105 мм;

Масса: 27 кг;

Расход масла: 0,5 – 1,5 л/час;

Такая печка имеет ряд преимуществ:

1. Экологичность (не дымит и не загрязняет окружающую среду).

2. Экономичность.

3. Простое использование. Достаточно регулировать мощность горения. Не имеет никаких капельниц или форсунок. Не требует дополнительных затрат.

4. Эффективность. Конструкция печки позволяет поддерживать стабильную работу печки без каких-либо поломок. Такую печку можно эксплуатировать при различной температуре воздуха.

5. Компактна. Благодаря конструкции и весу, печь можно легко перевозить.

6. Автономность. Печка не требует электричества, на её функциональность не влияют погодные условия.

К печке можно подключить водяное отопление. Кроме этого, следует отметить, что огонь в печи не способен выходить наружу.

Интересное видео печка на отработке

Отработанное масло является одним из видов топлива.

Руководствуясь чертёжу печки-капельницы на отработанном масле, выполняем необходимый алгоритм действия.

На верхний бак привариваем так называемый лабиринт и устанавливаем вентилятор.

Такая печь способна нагреваться до температуры 800-900 градусов, а на выходе из печи по лабиринту температура достигает 90-95 градусов.

В результате сборки должна получиться вот такая конструкция печки:

Принцип работы печи:

Этапы сборки печи на отработанном масле:

1. Заготовить составные части печки.

Так выглядит верхняя крышка верхнего бака:

Нижняя крышка нижнего бака:

2. Делаем сборку верхней крышки:

3. Свариваем верхную часть

4. Устанавливаем конструкцию к верхнему баку.

5. Необходимо приварить бак для масла, соединить трубой и приделать крепления.

Печка готова!

Помните, что дно печки должно быть из негорючего материал

Видео самодельная печь на отработанном масле 8-9 кВт

Печь на отработке видео

Как работает и регулируется печка – капельница на отработанном масле

Для розжига печи берём канистру и заливаем необходимое количество масла. Заливаем немного бензина для розжига, это необходимо для старта розжига масла.

Затем зажигаем.

Неприятным моментом может быть, когда разжигается бензин, в процессе он поджигает масло, находящееся в печке, масло начинает закипать и поджигаются поры кипящего масла.

В этом случае бензин горит интенсивно.

Старайтесь не разливать масло, если же это произошло нужно сразу его вытереть. Дополнительным нагревательным элементом является вытяжная труба.

Когда горение печки стабилизировалось, то есть поры горячего масла становятся более активными, можно доливать туда новую порцию масла в случае необходимости.

Расход масла может быть от 0,5-1,5 литра  в час. Старайтесь следить за тем, чтобы пламя было внутри трубы.

После разогрева на верхней поверхности печки можно поставить воду и регулировать её нагрев.

Для больших помещений трубу, как правило, делают максимально длинной.

Интересное видео: про чертежи печи фильм 1-2

Техника безопасности:

•  не используйте легковоспламеняющиеся предметы и материалы;
• установите  печку в удобном безопасном месте (без сквозняков и т.п.);
• при наличии погрешностей в конструкции печки прекратите её использование!
• не оставляйте печку без присмотра.

Подобрано для вас:Используемые источники:

• https://gidpopechkam.ru/pechki/na-otrabotke-kapelnogo-tipa.html
• https://otivent.com/pech-na-otrabotke-svoimi-rukami
• https://fb.ru/article/195262/pechi-na-otrabotke-kapelnogo-tipa-svoimi-rukami-cherteji
• https://6sotok-dom.com/dom/otoplenie/pech-kapelnitsa-svoimi-rukami.html
• http://stroysvoy-dom.ru/pechka-kapelnica-na-solyarke-svoimi-rukami/
