Бойлер косвенного нагрева своими руками: необходимые материалы и монтаж

Что такое косвенный нагрев, и как его реализовать своими руками? Концепция работы такая-же, как у теплоэлектростанций (ТЭС). В процессе решения основной задачи (работа генераторов на пару) появляется «лишняя» тепловая энергия. Ее можно безответственно выпускать в атмосферу, или направить на организацию отопления микрорайона.

Так же точно работает агрегат косвенного нагрева. Берем источник тепла (который существует вне зависимости от вашей потребности извлечь из него дополнительную выгоду), и «отбираем» у него часть тепловой энергии.

Таким образом жители коммунальных квартир без горячего водоснабжения добывали горячую воду (в основном для мытья посуды, иногда для принятия душа). Для этого в содружестве с соседями изготавливался бойлер косвенного нагрева своими руками. Решение простое, но требующее как минимум газовой горелки для сварки труб. Либо агрегат изготавливался «левым» способом по основному месту работы (как правило, завод, или ремонтный цех).

Простейший теплообменник

Самодельный нагреватель выглядит следующим образом:

На трубу центрального отопления наваривается оболочка большего диаметра. Получается герметичный сосуд, внутри которого протекает горячий теплоноситель. С противоположных сторон внешней трубы (фактически, это бойлер), устраиваются фланцы для подачи (стока) холодной воды. При достаточно горячем теплоносителе, вода в бойлере быстро нагревается. После чего верхний кран можно открывать, и пользоваться горячим водоснабжением, пока горячая вода не будет замещена холодной.

Если оставить за скобками законность переоборудования коллективной сети отопления (едва ли за это предусмотрена серьезная ответственность), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений на материалы, и бутылку горячительного напитка для сварщика.

Если вы устраиваете такой проточный водонагреватель своими руками в частном домовладении — никаких условных проблем не будет.

Единственное ограничение — объем наружной емкости. В реальном времени вода нагреваться не будет, слишком малый запас тепловой энергии в трубе отопления. Поэтому система работает циклично: нагрев — использование — нагрев. Чем выше коэффициент соотношения диаметров (или чем длиннее труба), тем больше запас горячей воды. Соответственно, тем дольше она будет прогреваться.

Еще один серьезный недостаток: летом (при выключенном отоплении) такие нагреватели не работают.

Усовершенствованная конструкция

Как улучшить теплообмен? Правильно, необходимо увеличить площадь контакта. Разумеется, материал внутренней трубы также важен, медная труба передает тепло гораздо эффективнее. Но в данной конструкции, ставка делается на экономию, поэтому делаем бойлер косвенного нагрева своими руками из стали.

Для улучшения коэффициента теплообмена, можно применить несколько схем:

1. Классический вариант мы уже рассмотрели.
2. «U» образная форма при той же габаритной длине улучшает характеристики почти вдвое.
3. Двойное «U» гарантирует двукратное увеличение КПД

Важно по п.п. 2 и 3:

Термодинамика — не линейная наука. При увеличении площади обмена в таких несовершенных конструкциях, как бойлер «труба в трубе», коэффициент полезного действия меняется дифференцировано.

1. Создание дополнительного объема за счет образования своеобразной «складки» во внешней трубе. Позволяет накопить больше воды вторичного нагрева.
2. Змеевик существенно увеличивает длину устройства, при неизменных габаритах.
3. Так называемая «турбо» схема. Сложная конструкция первичной трубы (с теплоносителем) увеличивает время прохождения тепла через внешнюю оболочку.

Накопительные системы с большим объемом

Мы выяснили, в чем основной недостаток водонагревательного элемента «труба в трубе». Косвенный нагрев происходит слишком долго. Поскольку увеличение теплоотдачи затруднительно, для нагрева воды можно использовать емкость покрупнее. Тогда и над теплообменником можно «поколдовать». Оптимальный вариант на иллюстрации: змеевик внутри широкого корпуса.

Конструкция представляет собой бак требуемой емкости (50, 100, 200 литров), внутри которого, расположен змеевик (чем длиннее, тем эффективнее прогрев). Источник тепла не имеет значения: обычно, это контур отопления помещения. Вода в санитарном (внутреннем) баке достаточно быстро прогревается. Единственная проблема — неравномерность распределения тепла. В нижней части емкости остается «холодная» область. Несмотря на правильную схему отбора нагретой воды (приемный патрубок сверху), холодная область не дает прогреться всему объему.

При самостоятельном изготовлении рекомендуется использовать нержавеющий бак и медный змеевик. Дополнительные затраты окупятся высокой эффективностью системы.

Тем более, что материалы дефицитом не являются. Бак подойдет от старой стиральной машинки активаторного типа. А медная трубка продается в любом сантехническом магазине.

Еще один вариант: «бак в баке». Если перед вами встает вопрос, как сделать бойлер своими руками, присмотритесь к такой схеме.

Внутренняя емкость (в которой будет происходить косвенный нагрев) подбирается с гофрированными стенками (желательно). Так больше площадь теплообмена. А вода первичного нагрева протекает через точку внешнюю. Если вы охлаждали кастрюлю с горячим компотом в тазу с холодной водой, принцип работы нагревателя понятен.

Разумеется, выполнить такою систему сложнее, но эффективность будет выше.

Общие правила изготовления бойлеров косвенного нагрева

• Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
• Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
• Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
• Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Подручные материалы

Мы уже говорили о баках из нержавейки от старых стиральных машин. Однако найти такую заготовку непросто. Отличным донором может стать списанный пропановый баллон на 100 л. Давление он не держит (потому и списали), а в качестве бака для воды еще послужит. Разумеется, бойлер из газового баллона должен быть тщательно очищен (особенно изнутри) и покрашен качественной водостойкой эмалью.

Для изготовления не требуется промышленное оборудование. Достаточно «болгарки» и сварочного аппарата. Срезается верхняя часть, затем в ней формируется нагревательная арматура.

При свободном доступе к иным материалам, можно выполнить нагреватель хоть из листовой нержавейки. Посмотреть, как изготовить бойлер косвенного нагрева своими руками, можно на видео (смотреть ниже).

Возможно, страдает эстетика, но качество и долговечность сделанного нагревателя, не хуже заводского.

• Мы уже знаем, что в теплое время года, когда котел отопления не работает, косвенные нагреватели остаются не при делах. В этом случае поможет электрический ТЭН, встроенный в бак в качестве резервного элемента.
• Еще один вариант получения горячей воды летом — установка второго контура теплообмена, подключенного к солнечным системам нагрева.
• В результате можно собрать систему нагрева 3 в 1. От котла отопления (вне зависимости от вида топлива), от электрического ТЭНа и от энергии солнца. При пропадании двух их трех источников энергии, вы все равно сможете обеспечить жилище горячей водой.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Проточный водонагреватель своими руками делается по принципу индукционных варочных поверхностей. Только вместо кастрюли с водой, нагревается металлическая труба.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Схема устройства и принцип работы

С помощью генератора высокой частоты (десятки кГц), в индукционной катушке генерируется переменный ток. По законам физики, в этот момент возникает магнитное поле с постоянно меняющимся вектором. В проводнике, попавшем под действие магнитного поля, возникают беспорядочные вихревые токи. Молекулы начинают хаотичное движение и материал быстро нагревается.

С помощью такого индуктора можно даже раскалить докрасна металлическую заготовку. Поскольку в трубе протекает вода, избыточного нагрева не происходит.

Генератор можно позаимствовать из варочной поверхности (разумеется, индукционной), либо изготовить самостоятельно.

Еще один вариант донорства — инверторный сварочный аппарат.

Хотя, учитывая простоту электрической схемы, многие домашние мастера изготавливают подобные генераторы из доступных радиоэлементов.

Вывод

В зависимости от энерговооруженности вашего жилища и способа его отопления, можно подобрать, разработать, и сделать своими руками любой из перечисленных бойлеров косвенного нагрева. Затраты на «производство» зависят от доступности материала и элементной базы.

Видео по теме

<center></center>

Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

• вход/выход для горячей воды из ГВС;
• подачу холодной воды в бак;
• коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.

Считаете, достаточно правильно выбрать водонагреватель? Для успешной эксплуатации не менее важно его подключить. В статье вы узнаете, как выполняется обвязка бойлера косвенного нагрева. Наши рекомендации помогут провести установку так, чтобы техника работала максимально эффективно и не ломалась.

Виды водонагревателей и принцип их работы

В отличие от моделей, которые работают от электричества или газа, бойлер косвенного нагрева (БКН) функционирует благодаря постороннему источнику тепла. Если система подключается к отоплению, тогда теплоноситель прогревается за счет твердого топлива. Такой подход выручает в зимнее время, а что делать летом, когда отопительный сезон закончен?

Производители выпускают комбинированные системы: дополнительно в баке размещается ТЭН, который может работать от электричества или солнечного коллектора. Как сделать косвенный бойлер, читайте в отдельной публикации.

Различают два типа водонагревателей:

• управляемые;
• без управления.

Первые более дорогие и удобные в эксплуатации, работают на автомате. Все, что нужно:

• Соединить вход и выход горячей воды.
• Организовать подачу холодного потока в резервуар.
• Установить прибор для распределения жидкости.

Даже техника с терморегулятором не может нагревать сильнее, чем позволяет теплоноситель. Например, котел греется до 40 градусов, значит, и теплоноситель прогреет воду максимум на 40 градусов.

Приборы без управления работают автоматически, в зависимости от параметров котла. Вам придется самостоятельно монтировать термодатчик и соединять его с отопительной системой. После чего выполняется обвязка, о которой подробно расскажем ниже.

При выборе обращайте внимание на дополнительный функционал — он может пригодиться при эксплуатации. Более дорогие модели могут оснащаться системой аккумуляции. Благодаря улучшенной изоляции и большому объему бака жидкость хорошо сохраняет тепло при отсутствии электричества.

Также есть приборы с рециркуляцией. Быстрый нагрев обеспечивают три патрубка. По двум из них движется горячий поток, по одному холодный. Дополнительный патрубок можно использовать для подсоединения к сушилке вещей.

Особенности баков и их установки

Косвенные водонагреватели бывают напольные и настенные. Настенные достигают вместительности до 150 литров. Форма бака чаще всего круглая. Крепятся на специальные кронштейны, которые идут в комплекте.

Баки литражом от 200 до 1500 устанавливаются на полу. Они имеют боковую или заднюю подводку шлангов. Основание часто держится на ножках. Для крупногабаритной техники придется выделить отдельное помещение.

Нюансы установки и обвязки прибора

Лучше всего выполнять обвязку водонагревателя совместно с монтажом котла и другого оборудования, чем врезать устройство в уже готовую систему. Есть два основных принципа подключения:

• С приоритетом. Для этой схемы требуется мощный котел. Он обеспечивает быстрый нагрев содержимого бака, прокачивая весь объем через змеевик. Таким образом горячая вода попадает в радиаторы, что не позволяет температуре снизиться.
• Без приоритета. Отличается длительным нагревом, поскольку через теплоноситель проходит не вся вода.

Правила обвязки:

• Выбирайте место для установки бака как можно ближе к котлу. Так можно снизить теплопотери.
• Монтаж должен проводиться на ровной и прочной поверхности.
• Для нормального функционирования системы на выходе водонагревателя нужно установить расширительный бак. Он нейтрализует тепловое расширение.
• Каждое отдельное устройство (контур) должно оснащаться кранами. Это позволит отключать их по отдельности, независимо от остальной системы.
• Обязательна установка обратного клапана.
• Чтобы снизить жесткость воды, установите очистные фильтры.
• Не размещайте баки более 150 литров на стене, тем более если она из гипсокартона.

Как обвязать бойлер

Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.

Принудительная циркуляция и трехходовой клапан

Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.

На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:

• Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
• Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
• Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.

Удобная схема для регулярного использования водонагревателя.

Использование двух насосов

Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.

Схема подключения к автоматическому котлу:

Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.

Энергонезависимый котел

Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.

Возможна установка и напольной модели. Но в таком случае нагрев воды будет проходить медленнее.

Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.

Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.

Применение гидравлического подключения

Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.

Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.

Оборудование рециркуляции

Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:

• Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
• Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.

Этапы подключения

Сделайте необходимые расчеты, нанесите на план помещения разметку труб, место установки котла и бойлера. Подготовьте прочный фундамент под водонагреватель, особенно если он рассчитан на большие объемы. Далее поступите так:

• Выполните разводку, обозначив места размещения горячего и холодного патрубка.
• Установите тройник, предохранительный клапан. Последний позволяет избавиться от избыточного давления.
• Все соединения надежно герметизируйте.
• Выполните подключение к электричеству, установите автомат УЗО.
• По окончании отрегулируйте значения терморегулятора. Выполните тестовый запуск.

Понаблюдайте за соединениями, патрубками. Не должно быть течи или подозрительного шума. Помните, что источником тепла может быть не только котел, но и солнечный коллектор. Иногда его установка гораздо выгоднее.

Чтобы окончательно разобраться в принципах обвязки, просмотрите видео по теме:

Содержимое:Принцип работы и назначение БКН</li>Как рассчитать объём изготавливаемого БКН</li>Можно ли сделать БКН из электроводонагревателя?</li>Из чего можно сделать БКН — материалы</li></ol>Чтобы изготовить самодельный бойлер косвенного нагрева нужно хорошо понимать принцип работы водонагревателя. Потребуется рассчитать объём ёмкости, выбрать тип и материал змеевика, а также подобрать теплоизоляцию.

Принцип работы и назначение БКН

Емкостный водонагреватель косвенного нагрева имеет простое внутреннее устройство и отличается несложным принципом работы. Конструкция БКН состоит из следующего:

• Нагревательный элемент — змеевик или емкость (в устройстве бак в баке), по которому циркулирует теплоноситель из системы отопления. В комбинированных моделях дополнительно установлен электроТЭН.
• Накопительная емкость — холодная вода внутри бака соприкасается с змеевиком, отбирая тепло. Нагретая жидкость направляется в систему горячего водоснабжения.
• Теплоизоляция — служит для снижения теплопотерь накопителя. В заводских бойлерах используется полистирол с толщиной не менее 5 см.

Нагрев горячего водоснабжения осуществляется за счет тепла из системы отопления. Бойлер подключается к котлу. Теплоноситель передает энергию нагревательному элементу: змеевику или баку. Разогретая поверхность змеевика соприкасается с водой из ГВС, происходит теплообмен. На выходе получается горячая вода для бытовых нужд с температурой 65-70°.Читайте также:Как работает бойлер косвенного нагрева — устройство и конструкция

Как рассчитать объём изготавливаемого БКН

Согласно приблизительным расчетам, учитываемым при проектировании частного дома, среднестатистическая семья, состоящая из 4 человек, тратит в среднем 280 л./сут. Для нормального водоснабжения семьи потребуется бойлер на 200 л. Если планируется использовать горячую воду только для душа и умывания будет достаточно 100-120л. емкости.Чтобы рассчитать приблизительные потребности в ГВС, используют следующую таблицу:

Место водозабора	Примерный расход воды (л)	Обычная температура	Расход воды из бойлера (л)
Кухонная мойка	от 10 до 20	50°С	от 5 до 10
Ванна	от 110 до 180	40°С	от 50 до 85
Душ	от 30 до 50	37°С	от 16 до 27
Умывание	от 3 до 8	37°С	от 1 до 3

При расчетах объема бойлера учитывают еще один фактор. Если планируется установка навесного БКН, то его вместительность ограничена 150-160 л, что связано с нагрузкой на стену. Если требуется больший объем, устанавливают напольный бойлер.

Можно ли сделать БКН из электрического водонагревателя?

Теоретически это возможно. Нагревательный элемент легко вынимается из корпуса накопителя. На его место можно поставить змеевик и в результате переделки из обычного электрического бойлера сделать бойлер косвенного нагрева.Преимущества решения в том, что в наличии уже имеется хорошо утепленная емкость. При необходимости можно демонтировать змеевик и обратно установить трубчатый нагревательный элемент.У данного технического решения есть несколько минусов:На практике бойлер из водонагревателя изготавливают редко. Лучше сделать накопительную ёмкость заново. Так, можно учесть все необходимые теплотехнические расчеты, подобрать материал для бака и теплообменника. Выбрать правильную теплоизоляцию.

Из чего можно сделать БКН — материалы

Самодельный бойлер косвенного нагрева, при условии правильных расчетом змеевика, подбора емкости и теплоизоляции по своей производительности не будет уступать заводским моделям накопителей.Схема изготовления бойлера:Во время проведения сборки потребуются теплотехнические расчеты, проект бойлера в разрезе и поэтапный план выполнения.

Как сделать бак косвенного нагрева

Для изготовления емкости берут термостойкие материалы, отличающиеся прочностью, устойчивые к механическим повреждениям. Сделать бак можно из уже готовой емкости, к примеру, из бочки или пивной кеги, либо использовать трубу достаточного диаметра (в этом случае понадобятся сварочные работы).Еще один популярный вариант — накопительный бойлер косвенного нагрева из пластиковой бочки. Плюсами можно считать небольшую массу ёмкости, простоту встраивания змеевика и патрубков. Если устанавливают накопитель из пластика, то необходимо чтобы полимер соответствовал следующим критериям:

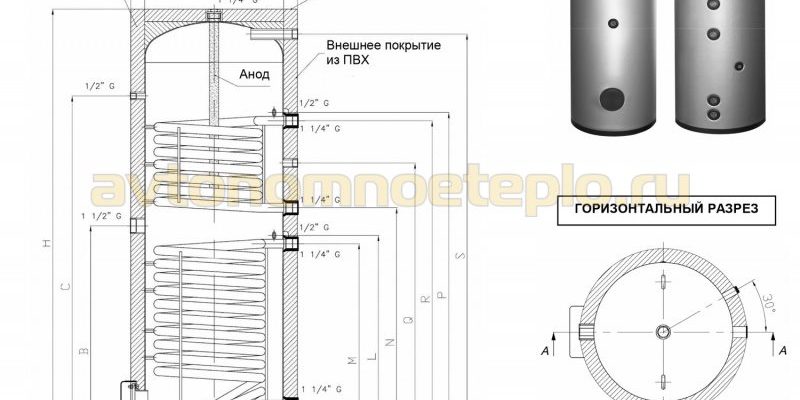

Размеры	Описание	1500 л
Н	Высота	2285 мм
ø ext	Внешний диаметр (включая изоляцию)	1200 мм
ø int	Внутренний диаметр	1000 мм
F	Вход холодной воды (1″1/4)	315 — 1″1/4 мм — » дюйм
G	Выход воды из нижнего змеевика (1″1/4)	470 мм
L	Отверстие для нижнего датчика температуры (1/2″)	582 мм
M	Подача воды в нижний змеевик (1″1/4)	1180 мм
N	Выход воды из верхнего змеевика (1″1/4)	1330 мм
P	Отверстие для верхнего датчика температуры (1/2″)	1500 мм
Q	Рециркуляция (1″)	1460 — 1″ мм — » дюйм
R	Подача воды в верхний змеевик (1″1/4)	1735 мм
S	Выход горячей бытовой воды (1″1/4)	1935 — 1″1/4 мм — » дюйм
A	Фланец для инспекционного контроля (ø внутр. 114 — ø внешн. 168)	520 мм
B	Дополнительное электрическое сопротивление (1″1/2)	1255 мм
C	Термометр (1/2″)	1825 мм

Емкость косвенного нагрева в основном устанавливают вертикально: вешают на стену или монтируют на пол, что необходимо учитывать при выборе формы бака.Металл, наиболее подходящий для самодельного косвенного водонагревателя — нержавеющая сталь. Следует учесть, что существуют десятки сортов нержавейки и только несколько подходят для бытовых потребностей. Бойлер косвенного нагрева из нержавеющей стали самый надежный. Прослужит долго за счет хороших антикоррозионных свойств.Устройство бака из нержавеющей стали не отличается от того что используется в стандартном накопителе, но требует применения специального оборудования. Слабое место всех емкостей (изготовленных самостоятельно или в заводских условиях) сварные швы. От квалификации мастера выполняющего сварку зависит конечный результат и соответственно длительность эксплуатации водонагревателя.

Из какого материала сделать теплообменник

Изготовление змеевика — это следующий шаг после подготовки бака водонагревателя. На этапе подготовки следует рассчитать полезную площадь нагревательного элемента и подобрать подходящий материал для изготовления.Длина змеевика для бойлера высчитывается по формуле:L = Q / D* (Tг – Тх) * 3,14В формуле учитывается:По этой формуле рассчитывают длину змеевика и толщину используемого материала. Теплообменник, как правило, изготавливают из медной или латунной трубки. Металл легко гнется и имеет хорошую теплоотдачу. Еще одно достоинство: способность выдерживать длительное термальное воздействие.Еще один популярный вариант сердечника БКН: нержавеющий змеевик из гофры. Обойдется теплообменник из нержавейки приблизительно в 1,5 раза дешевле чем из меди. Вместе с гофрой продаются фитинги с резьбовым соединением, облегчающие подключение к трубопроводу отопления.Самодельную спираль легко сделать. Для этого медная или латунная трубка накручивается на стальную трубу необходимого диаметра. Между витками обязательно оставляют зазор на расширение.Можно использовать уже готовый змеевик, от технологического оборудования. При этом важно, чтобы теплообменник из меди, используемый для бойлера косвенного нагрева соответствовал расчетным параметрам и мощности теплообмена.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:P= 0,0011*m*(tk-tн)/TРасчетными считаются следующие значения:В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.Читайте также:Бойлер косвенного нагрева с электрическим ТЭНом

Как сделать теплоизоляцию БКН

Для минимизации теплопотерь на поверхность бака наносят несколько слоев теплоизоляционных материалов. Рекомендуется соблюдение следующего порядка обработки:Изготовление бойлера косвенного нагрева экономит порядка 10-15 тыс. руб. КПД и производительность, при условии грамотного выполнения сборки будет близка к заводской продукции.Используемые источники:

• https://profazu.ru/bytovaya-tehnika/samodelki/delaem-bojler-kosvennogo-nagreva-svoimi-rukami.html
• https://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html
• https://cosmo-frost.ru/bojlery-i-vodonagrevateli/ustanovka/kak-sdelat-obvyazku-bojlera-kosvennogo-nagreva-svoimi-rukami/
• https://avtonomnoeteplo.ru/vodonagrevateli/718-samodelnyy-boyler-kosvennogo-nagreva.html
