Давление, которое должно быть в системе отопления многоквартирного дома, регламентируется СНиПами и установленными нормами. При расчете берут во внимание диаметр труб, типы трубопровода и отопительных приборов, расстояние до котельной, этажность.
Содержание
Виды давления
Говоря о давлении в системе отопления, подразумевают 3 его вида:
- Статическое (манометрическое). При выполнении расчетов его принимают равным 1атм или 0,1 МПа на 10 м.
- Динамическое, возникающее при включении в работу циркуляционного насоса.
- Допустимое рабочее, представляющее собой сумму двух предыдущих.
В первом случае это сила давления теплоносителя в радиаторах, запорной арматуре, трубах. Чем выше этажность дома, тем большее значение приобретает этот показатель. Чтобы преодолеть подъем столба воды применяют мощные насосы.
Второй случай — это давление, возникающее в процессе движения жидкости в системе. А от их суммы — максимального рабочего давления, зависит работа системы в безопасном режиме. В многоэтажном доме его величина достигает 1 МПа.
Требования ГОСТ и СНиП
В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.
Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.
| Этажность | Рабочее давление, атм |
| До 5 этажей | 2-4 |
| 9-10 этажей | 5-7 |
| От 10 и выше | 12 |
На реальную величину давления влияют следующие факторы:
- Состояние и мощность оборудования, подающего теплоноситель.
- Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
- Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
- Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.
Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:
- на подаче теплоносителя от источника и на выходе;
- перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
- на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.
Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.
Давление в летний период
В период, когда отопление бездействует как в теплосети, так и в системах отопления поддерживается давление, величина которого превышает статическое. В противном случае в систему попадет воздух и трубы начнут коррозировать.
Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м.
Как поднять давление
Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.
При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.
Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.
Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.
На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:
- Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
- Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
- Понижением эффективности системы, если теплоноситель прекращает движение не полностью.
Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.
Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.
Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.
Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.
Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.
Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.
Минимальное давление
Из условия, когда перегретая вода в системе отопления не вскипает, принимается минимальное давление.
| Температура воды,
градусов С |
Минимальное давление ,атм |
| 130 | 1,8 |
| 140 | 2,7 |
| 150 | 3,9 |
Определить его можно следующим образом:
К высоте дома (геодезической) добавляют запас приблизительно 5 м, чтобы избежать завоздушивания, плюс еще 3 м на сопротивление системы отопления внутри дома. Если на подаче давление недостаточное, то батареи на верхних этажах останутся непрогретыми.
Если взять 5-этажный дом, то на подаче минимальное давление должно иметь значение:
5х3+5+3=23 м = 2,3 ата = 0,23 Мпа
Перепад давления
Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.
Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.
В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.
Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.
В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.
Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:
- Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
- Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
- В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
- В схеме теплоснабжения присутствует запорная арматура.
Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.
Главная / Жилье / Жалобы
Отопительная система многоэтажного дома представлена сложным устройством для обогрева квартир. Незначительные колебания ее параметров отражаются холодными батареями централизованной подачи горячего теплоносителя. Одним из условий постоянства является рабочее давление в системе отопления здания. Несоблюдение правила может вызвать серьезные проблемы, вплоть до разрушения целостности и работоспособности конструкции.
Уважаемые посетители!Наши статьи носят информационный характер о решении тех или иных юридических вопросов. Вместе с тем каждая ситуация индивидуальна. Для решения конкретной задачи заполните форму ниже, либо задайте вопрос онлайн-консультанту во всплывающем окне справа внизу экрана или звоните по номерам указанным на сайте (круглосуточно и без выходных).Это быстро и бесплатно!Признаки и причины неполадок в подаче тепла.
Нормативная база, регулирующая рабочее давление в системе отопления
БЕСПЛАТНАЯ консультация юриста!
Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>
Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.
Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.
Разная этажность строения обусловливается различными показателями давления:
- 5-эт. дом – 2-4,0 атмосферы;
- 10 – 4-7,0;
- свыше 10 эт. – 8,0-12,0 атм.
Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.
Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:
0,1(H×3 + 5 + 3),
где H равно количеству этажей.
Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.
Закон устанавливает минимальные функции:
- при нагреве 130°C, давление составляет 1,70-1,90 атм;
- 140° — 2,60-2,70;
- 150°C – 3,80 атмосферы.
Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.
Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.
Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.
Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»
Функция напора в отопительной системе
Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.
Напор отопительных сетей насчитывает несколько видов:
- статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
- динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
- рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.
Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.
Норма давления
По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.
Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.
Различия между статическим и динамическим давлением
Напор искусственного обогрева МКД насчитывает несколько основных типов.
Таковыми представлены:
- Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
- Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
- Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.
Последняя характеристика имеет свои условия, которые выражаются коэффициентами:
- малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
- одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
- высотные здания – приблизительно 1,0 мПа.
Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.
Откуда берется тепло в батареях.
Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.
Перепад между подачей и отводом
Работоспособность любой отопительной коммуникации выражается стабильной и определенной величиной разницей напора. Перепад давления в системе отопления между подачей и обраткой не должен быть меньше 0,20 МПа. Если же подобное снижение существует, это объясняется проходом горячей воды через радиаторы без их нагрева до необходимой степени.
Если же показатель превышен, указывает на завоздушивание схемы отопления. Резкие изменения давления отрицательно сказываются на оборудовании искусственного обогрева квартиры, вплоть, до его поломки.
Пиковое значение
Схема отопления закрытой формы обусловливается прохождением жидкости по замкнутому циклу, без сообщения с внешней атмосферной средой. Герметичность первой обеспечивается оборудованной мембранной расширительной емкостью. Она может устанавливаться на произвольном участке схемы, в противоположность обычному бачку. Мембранными расширителями оборудовано большинство настенных отопительных котельных устройств.
Циркулируя по замкнутому пространству, жидкость создает определенный натиск. Для частных домов нормальным считается давление до 2 атм, у более высоких коттеджей оно сильнее. Предел работоспособности вычисляется по самому слабому элементу схемы. Таким обычно является отопительный котел.
Наиболее устойчивые к нагрузкам выдерживают не больше 3 атм. Однако, в небольших по размеру домах устанавливаются бюджетные модели, где показатель уменьшен вдвое. Высотные строения допускают пиковые характеристики до 20 и более единиц. Но не рассчитанные на такое давление старые батареи и трубы разрушаются под влиянием гидроударов. Поэтому многоэтажные строения принято оборудовать трубопроводами и радиаторами выдерживающих напор до сотни атмосфер.
Факторы неустойчивого напора
Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.
Отклонение от законодательно установленных норм происходит по таким причинам:
- засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
- непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
- разгерметизация схемы и последующая утечка теплоносителя;
- низкая температура помещения элеваторного узла может повлиять на повышение натиска;
- самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
- воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
- несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
- гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.
Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер.
Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.
БЕСПЛАТНАЯ консультация юриста!
Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>
Влияющие на давление факторы
Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.
Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:
- температура горячего ресурса завышена против установленной нормы;
- диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
- формирование воздушных пробок в концевых радиаторах этажей;
- использование центробежных насосов большей мощности, чем предусмотрено планом;
- часть системы не работает или перекрыта.
Снижение напора агента также указывает на неполадки в схеме обогрева.
При падении натиска необходимо обратить внимание на такие возможные аспекты:
- аварийные ситуации, когда происходит разрыв подающих трубопроводов;
- неисправность или неудовлетворительная работа циркуляционного насоса;
- выход из строя блока безопасности;
- разрыв резонатора расширительного бака.
Виды систем теплоснабжения.
Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.
Утечка
Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.
Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.
Утечка горячего агента может проходить несколькими способами:
- Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
- При закипании ресурса в теплообменнике – через сбросной клапан.
- Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.
Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.
Выход воздуха
После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.
Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.
Алюминиевые радиаторы
Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.
Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора. Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента.
Регулировка напора в отоплении
Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

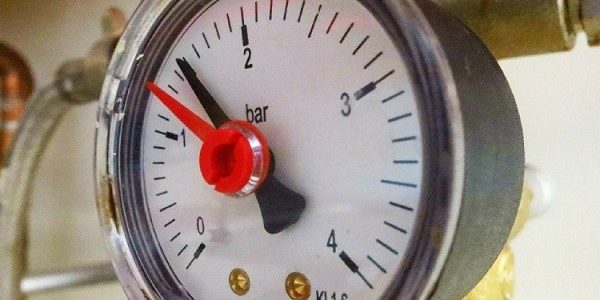

Циферблат манометра насчитывает несколько измерительных зон:
- белая – говорит о падении натиска воды;
- зеленая, о том, что напор нормальный;
- красная – увеличенное количество атмосфер.
Для уравновешивания больших скачков давления теплового агента, необходимо прибегнуть к помощи нагнетающего и стравливающего клапанов. Они расположены в зоне измерительного прибора.
Путь тепла.
При низкой подаче горячего носителя нужно открыть вентиль, и после уравновешивания – закрыть. Если напор увеличен, открывается сбросной клапан. Под него нужно подставить пустую емкость для сброса воды. Однако приведенные меры не являются полными при частых перепадах, последние необходимо искать в конструкции самого отопительного контура.
Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:
- перед началом сезона проверяется магистраль холодной водой на герметичность;
- если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
- при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.
Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.
Адаптация процесса давления в отоплении
После реконструкции старого или установки нового отопительного контура, первые несколько дней будут обусловливаться устойчивым снижением напора носителя. Это считается нормальным из-за выхода из радиаторов и труб воздуха. После принудительного обезвоздушивания схемы давление стабилизируется.
Если же последнее будет в течение 30 суток постоянно снижаться, нужно обратить внимание на расширительный бачок, неправильный расчет его вместимости. Аварийный клапан емкости может постоянно срабатывать и вызывать тем самым сброс агента и его остывание, что приводит к уменьшению натиска.
При исправном состоянии мембранного расширительного бака и падении атмосфер, необходимо проверить герметичность системы.
Профилактика перепадов в системе отопления
Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.
Комплекс мероприятий заключается в следующем:
- установке предохранительного клапана на оборудовании, для сброса лишнего напора;
- проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
- промывка фильтров, удерживающих загрязнения, ржавчину, накипь.
Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.
БЕСПЛАТНАЯ консультация юриста!
Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>
Подача жалоб, образцы претензий по вопросам отопления
Жители многоквартирного здания вправе подать жалобу за несоответствие рабочего давления в контуре отопления. Первоначально ходатайство направляется управляющей организации, где излагается суть проблемы. Письмо составляется в произвольном виде, однако, без ошибок, исправлений и подчисток. Жалоба не должна содержать оскорблений, ругательств, непонятных сокращений слов. Реквизиты жилищного предприятия можно найти на бланке организации.
Образец ходатайства в ЖЭК находится здесь.
Обратиться к жилищной инспекции гражданин вправе после отрицательного ответа управляющей структуры или ее бездействия. ГЖИ контролирует работу хозяйственных организаций.
Форма заявления в Госжилинспекцию расположена тут.
Местные исполнительные структуры власти могут рассмотреть обращение жителей по поводу несоблюдения температурного режима жилого строения. Подача заявления в исполком обусловливается отсутствием полномочий у компании для проведения крупных работ по ремонту отопительной схемы. Образцы жалоб можно скачать на портале муниципалитета.
Служба защиты потребителей вправе обратить внимание на претензию жильцов, если местные институты власти бездействуют, либо ограничиваются отписками.
Пример обращения в Роспотребнадзор находится здесь.
Судебная инстанция представляется последней, где жители могут обжаловать бездействие теплосети и подать иск для выплаты моральной или материальной неустойки. Последняя может образоваться из-за отсутствия напора теплового агента и причинения убытка.
Образец иска на УК о предоставлении некачественных услуг находится тут.
Рабочее давление в системе отопления многоквартирного дома должно соответствовать установленным законодательством нормативам. Его несоблюдение приводит к выходу оборудования из строя, порыву трубопроводов и радиаторов. При обращении к управляющей организации или ее бездействии, жители вправе обратиться к государственным институтам власти.
Посмотрите видео: «Какое давление в системе отопления многоэтажного дома должно быть.»<index>Алюминиевый радиатор отопления
Типы алюминиевых радиаторов и особенности их изготовления
Процесс изготовления подобных отопительных радиаторов включает в себя добавление в алюминиевый сплав некоторых кремниевых добавок. Из массы, которая получилась после смешения, изготавливаются либо батареи отопления алюминиевые целиком, либо отдельные секции радиатора отопления.
Существует два основных способа изготовления радиаторов отопления из алюминия:
- Способ экструзии;
- Способ литья.
Метод литья
Данный способ изготовления радиаторов предполагает, что все его секции будут изготовлены отдельным способом. Смесь алюминия и кремниевых добавок носит название силумина. Кремниевые добавки, которые содержаться в составе силумина, не превышают показатель в 12%. Такого содержания добавок вполне хватает для того чтобы прибор был достаточно прочным. Процесс литья происходит под действием очень высокого давления.
Секция алюминиевого радиатора изготовленного методом литья
Такой метод изготовления радиаторов способствует тому, что радиаторы отопления алюминиевые можно сделать самой разнообразной формы.
Такие радиаторы отопления способны выдержать рабочее давление от 6 до 16 атмосфер. Водные каналы делают несколько расширенными для того чтобы вода протекала через радиатор как можно более свободным образом. Стенки радиатора тоже обладают высокой прочностью, так как их делают довольно большой толщины.
Метод экструзии
Если говорить более простым языком, то данный способ можно назвать методом выдавливания. Применение такого метода предполагает, что все компоненты радиатора будут изготовлены отдельно, а потом их скрепят друг с другом. Такой способ подходит для изготовления исключительно вертикальных элементов и деталей.
Рекомендуем к прочтению:Как подключить алюминиевые радиаторы отопления?Радиатор изготовленный методом экструзии
Коллектор радиатора выливается целиком из силумина. Все детали хорошо спрессованы и прочно соединены друг с другом. Экструзионный метод, по сравнению с методом литья, более дешевый, однако в процессе эксплуатации радиатора его уже не получится усовершенствовать.
Анодированные радиаторы
Данный тип радиаторов изготавливается из алюминия, который прошел более качественную очистку. Также материал для изготовления таких радиаторов проходит анодное оксидирование, которое несколько меняет структуру алюминия. Если алюминиевые радиаторы отопления, характеристики их подвержены влиянию коррозии, то для анодированных радиаторов отопления коррозия практически не страшна. Отдельные детали соединяются между собой посредством муфт, а не как в других случаях – с помощью ниппелей. Эти муфты монтируются с внешней стороны обогревательного прибора.
Анодированный алюминиевый радиатор
Алюминиевые радиаторы анодированного типа внутри полностью гладкие. Это способствует тому, что они обладают более высоким таким показателем, как теплоотдача алюминиевых радиаторов отопления.
Также они способны выдержать более высокое рабочее давление. Рабочее давление, которые они способны выдержать может достигать отметки 50-70 атмосфер. Правда, анодированные радиаторы входят в более дорогую ценовую категорию, чем простые батареи отопления алюминиевые, технические характеристики которых несколько ниже.
Технические характеристики радиаторов отопления из алюминия
Первая техническая характеристика таких радиаторов состоит в расстоянии между их осями. Стандартные значения это – 20, 35 и 50см. Алюминиевые радиаторы отопления 350 мм, алюминиевые радиаторы отопления 200 мм купить совершенно несложно. Однако иногда необходим радиатор с нестандартным расстоянием между осями. В таком случае, величина может варьировать от 20 до 80 см.
Технические характеристики радиаторов отопления из алюминия
Перед тем, как купить отопительный радиатор, необходимо предварительно измерить расстояние под подоконником. Так как именно в это место нужно будет установить радиатор отопления. Поэтому размеры секции и расстояние будут важны.
Рабочее давление и его типы
В паспорте должно быть указано не только мощность алюминиевых радиаторов отопления, его рабочее давление, но также и опрессовочное. Последний тип давления должен быть выше. Иногда может быть указано и максимально допустимое давление. Новичок в этом деле может легко запутаться во всех этих значениях, которые покажет незнакомая таблица.
Рекомендуем к прочтению:Алюминиевые радиаторы
Рабочее давление – это то давление, при котором будет эксплуатироваться радиатор отопления. Иногда Рабочее давление варьируется от 10 до 15 атмосфер. Для жилых квартир алюминиевые радиаторы использовать нельзя, так как там рабочее давление может превышать их допустимую норму в несколько раз.
Опрессовка системы отопления
Иногда опрессовочное давление важнее знать, чем рабочее. Перед тем, как начнется новый отопительный сезон, необходимо проверить герметичность отопительной системы. Для этих целей систему испытывают при более высоком давлении, чем рабочее. Давление может рассказать нам о том, какого верхнего уровня может достичь вода. Одна атмосфера способна толкнуть воду на 10 метров вверх.
Если вы покупаете отопительный прибор для центрального отопления, то лучше, чтобы у него был запас в том, что касается его рабочего давления, так как коммунальщики иногда подают воду под очень высоким давлением.
Тепловые параметры алюминиевых радиаторов
Половина тепла, которое излучает алюминиевый отопительный радиатор, – это тепловые лучи. Вторая половина – это конвекционное тепло. Алюминиевые радиаторы отличаются довольно высокой теплоотдачей, так как внутренняя поверхность секций у таких радиаторов ребристая.
Коэффициент отдачи тепла у радиаторов должен быть указан в ваттах. Также его значение должно быть указано для одной секции.
Чем выше теплоотдача отопительных радиаторов, тем меньше их инерционность. Это способствует тому, что алюминиевые радиаторы являются наиболее экономичными. Если вода будет нагреваться до меньшей температуры, то отопительный котел не будет так быстро изнашиваться и срок службы алюминиевых радиаторов отопления будет выше.
Еще один плюс алюминиевых радиаторов состоит в том, что они имеют более эстетичный вид. Их вид и размеры алюминиевых радиаторов отопления способны хорошо вписаться в любой интерьер и подойти к любым дизайнерским особенностям помещения.
</index><index>
Поскольку в большинстве квартир в домах старого типа стоят устаревшие отопительные радиаторы, то многих интересует вопрос, с учетом каких характеристик нужно выбирать батареи отопления. На сегодняшний день в продаже доступно множество различных батарей отопления, к примеру, тонкие радиаторы, и основными параметрами их выбора являются тепловая мощность, размер и рабочее давление, которое зависит от места установки батареи отопления. Немаловажным параметром для радиаторов является и материал, использованный для их изготовления. Это может быть сталь, чугун, алюминий или биметаллические материалы.
Радиаторы бывают из чугуна, алюминия, стали или из нержавеющей стали.
Выбор радиатора отопления по рабочему давлению
В климатических условиях нашей страны отопительный сезон длится большую часть года.
Необходимая температура в помещении обеспечивается радиаторами отопления. В таких батареях циркулирует нагретая до определенной температуры вода, за счет этого осуществляется нагрев помещения.
Схема строения радиатора отопления.
Выбирая батарею отопления, нужно учесть ряд возможных сложностей эксплуатации, среди которых коррозия внутренних поражений, гидравлические удары, газообразование в батареях из алюминия, узнать рабочее и испытательное давление в доме, температуру теплоносителя. Чтобы узнать давление и прочие важные характеристики, нужно обратиться в домоуправление или в ЖЭК. В ответ на запрос будут предоставлены 2 показателя: рабочее и испытательное давление. Следует учесть, что его могут дать в различных единицах. К примеру, атмосферное или в МПа (1 МПа = 10 атм). Выбирая радиатор, необходимо обязательно принимать во внимание давление в системе отопления вашего дома.
Рабочим называется такое давление, которое поддерживается в доме в течение всего отопительного сезона. Испытательное подается выше, чем рабочее давление. Оно дается на несколько часов 1 раз в год с целью проверки слабых участков в системе.
Все батареи отопления изготовлены таким образом, чтобы при осуществлении нагрева изнутри всей своей площадью контактировать с воздухом в обогреваемом помещении. Различают 4 основных вида современных батареи: стальные, алюминиевые, чугунные и биметаллические радиаторы.
Читайте также: Тепловой расчет Подробнее о видах систем отопленияКотел своими руками – читайте здесь.
Вернуться к оглавлению
Давление и другие характеристики стальных радиаторов
Схема подключения стального радиатора.
В новых многоэтажных домах с двухтрубными системами отопления, давление в которых составляет до 10 атмосфер, чаще всего устанавливаются стальные радиаторы. Они весьма привлекательно выглядят и характеризуются высокой теплоотдачей.
По своей конструкции такие батареи представляют систему с горизонтальными и вертикальными водяными каналами и дополнительной П-образной поверхностью. Элементы таких батарей изготовлены из стальных штампованных листов и соединены с помощью сварки. Ребра стальных батарей соединяются друг с другом с помощью перпендикулярных панелей, поэтому в уголках таких радиаторов не собирается пыль. Стандартная глубина таких батарей составляет 63, 100 и 155 мм, высота варьируется от 300 до 900 мм, а ширина – от 400 до 3000 мм.
Стальные радиаторы бывают трубчатые и панельные. Панельные – это приборы, которые используются в основном в частных домах или же в помещениях, где имеет место невысокое рабочее давление. Они удобны тем, что производятся различными размерами и тепловой мощностью, что дает возможность выбрать батарею необходимую именно для конкретного помещения и уже готовых размеров монтажных ниш. Стальные батареи отопления производятся по всей Европе и отличаются хорошим качеством сборки и окраски.
Стальные трубчатые батареи отопления – это широко распространенные отопительные приборы, обладающие элегантным внешним видом, который хорошо вписывается в любой интерьер. Как правило, трубчатые батареи используются в системах индивидуального отопления. Таким приборам характерна небольшая тепловая инерция, что дает возможность легко регулировать температуру в обогреваемом помещении. Трубчатые модели обладают изящной конструкцией, большим разнообразием типоразмеров и широкой цветовой палитрой.
Стальные батареи весят меньше чугунных, металл в них тоньше, в результате чего нагреваются они быстрее. Кроме того, такие батареи характеризуются высокой степенью теплоотдачи, благодаря конструктивным особенностям и большой площади нагрева.
Такие батареи отопления рассчитаны на температуру до 150 градусов и давление до 10 бар. Их можно устанавливать в домах с небольшой этажностью (до 3 этажей), квартирах и офисных помещениях.
Вернуться к оглавлению
Давление и прочие характеристики алюминиевых батарей
Если по каким-то причинам отключают котел, обязательно следует слить с радиатора горячую воду, в противном случае может произойти разрыв труб.
В многоэтажных домах с центральным отоплением и в индивидуальных системах отопления коттеджей и квартир часто используются алюминиевые батареи. Они рассчитаны на давление 16-18 атмосфер. Алюминиевые радиаторы имеют современный дизайн, отличные тепловые и прочностные параметры и в настоящее время являются самыми распространенными.
Они изготавливаются из алюминия литьем под давлением. Подобная технология изготовления позволяет обеспечить высокую прочность готовых изделий. Алюминиевые радиаторы представляют собой конструкции из отдельных секций, из которых набирают батареи нужной длины. По размерам они бывают 80 и 100 мм глубиной со стандартной шириной секции в 80 мм.
Алюминий имеет теплопроводность в 3 раза большую, чем у стали или чугуна, поэтому у таких батарей очень высокий показатель теплоотдачи. Высокая тепловая мощность радиаторов этого типа достигается и за счет дополнительных ребер, которые обеспечивают большую площадь соприкосновения воздуха и нагретой поверхности.
Алюминиевые радиаторы рассчитаны на давление от 6 до 20 атмосфер. Выпускаются и усиленные модели алюминиевых батарей, разработанные для стран СНГ – для многоквартирных домов с центральной системой отопления с более жесткими условиями эксплуатации. Такие батареи изготавливаются из прочного алюминия высокого качества и имеют более толстые стенки.
Алюминиевые батареи отопления малогабаритны и легки, при этом они характеризуются высокой теплоотдачей. У них привлекательный внешний вид. Принято считать, что такие батареи оптимальны в условиях автономного отопления (коттеджи, частные дома, дачи, усадьбы). Однако рабочее давление алюминиевых радиаторов в 16 атмосфер позволяет устанавливать их и в квартирах многоэтажных домов.
Вернуться к оглавлению
Чугунные и биметаллические батареи
Схема устройства биметаллического радиатора.
Чугунные радиаторы часто используются в системах отоплений многоэтажных домов, так как имеют долгий срок эксплуатации (порядка 50 лет) и высокую абразивную и коррозионную стойкость. Чугунные батареи могут эксплуатироваться и в условиях плохого качества теплоносителя. Этим и обеспечивается их широкая популярность в нашей стране. Рабочее давление радиаторов из чугуна составляет порядка 10 бар, а теплоотдача колеблется в пределах от 100 до 200 Вт из одной секции. Такой вид батарей запасает много тепла за счет толстых стенок и большого количества воды в секциях.
Биметаллические (сталь и алюминий) радиаторы чаще всего устанавливаются в высотных многоквартирных домах с отопительными системами с повышенным рабочим давлением. Такие батареи отличаются высокой прочностью и стойкостью, хорошей теплоотдачей и современным дизайном.
Эти изделия изготавливаются из стали и алюминия. Внутренняя часть, которая контактирует с теплоносителем, выполняется из стали, а наружная – из алюминия. Алюминий обладает высокой теплопроводностью. Таким образом, этот тип батарей совмещает большую прочность стали и высокую теплопроводность алюминия.
Данные типы радиаторов можно использовать в системах отопления с рабочим давлением в 35 атм. Поскольку с теплоносителем контактирует стальная часть изделий, они отличаются повышенной коррозионной стойкостью и долгим сроком службы.
Если окна в обогреваемом помещении выходят на север или северо-восток, то значение тепловой мощности необходимо увеличить на 10%. Если в помещении 2 наружные стены или 2 окна, то тепловую мощность следует увеличить на 30%. Если в комнате 1 окно и 2 наружные стены, то тепловую мощность нужно увеличить на 20%. При установки радиаторов в глубокой нише необходимо прибавить 5%. Если батареи закрыты панелями с горизонтальными щелями, прибавляется 15%.
При наличии нескольких перечисленных факторов проценты нужно суммировать. Этот расчет предполагает несколько завышенные результаты, однако лучше убирать лишнее тепло при помощи регулировки запорной арматуры на радиаторах, чем испытывать его нехватку.
</index>
Содержание
При проектировании системы отопления в городской квартире или частном доме владельцу важны три основных параметра: размеры отопительных радиаторов, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Разброс этих параметров среди изделий современного рынка мы и исследуем.
На фото — лишь три типоразмера отопительных приборов. Однако в магазинах можно увидеть куда более широкий выбор.
Стандартная высота
Начнем с наиболее распространенных батарей с межосевым расстоянием по подводкам 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.
Чугунные
Наиболее типичный представитель — чугунный радиатор МС-140-500-0,9. Заглянем в его спецификации.
- Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать габариты многосекционного радиатора несложно, при длине в 7-10 секций стоит добавить примерно сантиметр на толщину паронитовых прокладок.
Внимание: при установке радиатора в нишу не забудьте про длину промывочного крана. Любые чугунные радиаторы отопления с боковой подводкой нуждаются в промывке.
- Тепловой поток, который обеспечивает одна секция при дельте температур между теплоносителем и окружающим воздухом в 70С — 160 ватт.
- Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа, что соответствует 9 атмосферам.
Добротные изделия с хорошей теплоотдачей. Однако шедевром дизайна их не назовешь.
Алюминиевые
Здесь при одинаковом межосевом расстоянии подводок мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.
- Типичные размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметра.
- Теплоотдача секции зависит от площади оребрения и глубины секции. Обычно она лежит в пределах 180 — 200 ватт на секцию.
- Для большинства моделей рабочее давление составляет 16 атмосфер. При этом испытываются радиаторы в полтора раза большим значением — 24 кгс/см2.
Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается благодаря большей теплопроводности алюминия и большей площади оребрения. Очевидный результат — большая скорость движения воды и почти полное отсутствие заиливания.
Читайте также об особенностях установки алюминиевых радиаторов отопления.
Биметаллические
Стальной сердечник мало влияет на внешний вид и размеры радиатора отопления, а вот максимальное рабочее давление резко увеличивается.
Увы, с ростом прочности растет и цена: биметаллическая секция обойдется покупателю в 400-700 рублей.
- Типичные размеры секции: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
- Теплоотдача незначительно уменьшается благодаря меньшей теплопроводности стали. В целом биметаллические секции уступают алюминиевым всего 10-20 ватт на секцию, которые отыгрываются большей площадью оребрения. Усредненные значения теплового потока — 160-200 ватт.
- А вот рабочее давление благодаря стали внутри куда выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор Монолит от российской компании Рифар и вовсе способен постоянно работать при 100 кгс/см2, а испытывается на 150.
Рекордсмен по прочности снабжается 25-летней гарантией.
Важно: при монтаже системы отопления своими руками основная инструкция — использовать трубы, прочностью не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: убрав из контура одно слабое звено, мы заменяем его другим. Биметаллические радиаторы снабжаются только стальной подводкой.
Реклама
Низкие
У радиаторов с малым межосевым расстоянием есть две приятных особенности:
Они могут разместиться под низким подоконником.</li>Теплоотдача на единицу площади поверхности у них максимальна. Чем выше радиатор — тем более теплый воздух контактирует с его верхней частью и тем меньше тепловой поток от поверхности этой части оребрения.</li>
Какие варианты исполнения мы можем обнаружить здесь?
Читайте также о характеристиках медных радиаторов отопления.
Чугунные
Снова обратимся к радиаторам МС производства Белоруссии.
- Радиатор МС-140М-300-0.9 обладает длиной секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
- Тепловой поток с изменением габаритов, понятно, уменьшился и теперь равен 106 ватт на секцию.
- Рабочее давление не изменилось: те же 9 кгс/см2.
Однако: среди импортной продукции можно найти чугунные радиаторы с межосевым расстоянием по подводкам и 200, и 350 миллиметров.
Дизайнерские изделия и вовсе могут иметь произвольные размеры.
Алюминиевые
Разброс межосевых расстояний у отечественных и импортных низких радиаторов более чем велик. Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.
Что это означает в плане интересных нам характеристик?
- Длина секции начинается от 40 миллиметров, что делает батарею непривычно компактной. Высота — от 200, глубина же во многих моделях компенсирует недостаток остальных двух размеров и достигает 180 мм.
- Тепловая мощность варьируется от смешных 50 до вполне солидных 160 ватт на секцию. Определяющий момент — площадь оребрения секции.
- На рабочее давление изменение габаритов повлияло незначительно: большая часть радиаторов рассчитана на, те же, 16 атмосфер с испытаниями на 24-х.
Биметаллические
Каким образом изменится размер радиаторов отопления, если внутри алюминиевого оребрения разместить стальной сердечник? А никаким. Абсолютно все типоразмеры, характерные для алюминиевых конструкций, мы можем видеть и среди биметаллических отопительных приборов.
Тепловая мощность тоже остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и в 80, и в 140 ватт на секцию.
Рабочее давление, понятное дело, остается большим: все же материал другой. Типичны те же 25-35 атмосфер.
Есть два любопытных нюанса:
Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а с вставленными между алюминиевыми коллекторами стальными трубками. В этом случае производитель, как правило, осторожничает с заявленными параметрами, и у биметаллического радиатора можно увидеть заявленные 16 и даже 12 атмосфер.</li>Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении прогреваются от коллекторов только благодаря теплопроводности алюминия. Циркуляция обеспечивается последней секцией: она делается проточной.</li>
Характеристики отечественных стандартных и низких радиаторов.
Высокие
Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но занять большую длину стены планировка комнаты не позволяет. Соответственно при большой высоте эти изделия имеют ограниченную ширину.
Чугунные
Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных габаритов, то среди импортной продукции встречаются весьма стильные изделия необычной для чугуна высоты.
В качестве примера взгляните на линейку Demrad Retro:
- При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях равна 203 мм.
- Рабочее давление составляет 10 атмосфер, испытываются же радиаторы на 13-ти.
- Тепловая мощность наиболее габаритных секций достигает 270 ватт.
- Размер радиатора отопления может достигать 2400 миллиметров в высоту.
- Рабочее давление зачастую ограничено 6 атмосферами, однако несложно найти и более прочные изделия.
- Благодаря большой высоте достигается солидная теплоотдача: при дельте температур в 70С она может достигать 433 ватт (Oscar 2000 от Global) и даже более.
Алюминиевые
Часто подводка высоких радиаторов подключается снизу. Цель — спрятать трубы.
Биметаллические
Существенная часть высоких биметаллических радиаторов — это дизайнерские конструкции, у которых не приходится говорить о стандартных размерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.
В качестве образца, однако, мы возьмем серийного представителя семейства — радиатор Sira RS-800 BIMETALL.
- Габариты секции: высота 880 мм, длина 80 и глубина 95 мм.
- Теплоотдача — 280 ватт на секцию.
- Рабочее давление ВНЕЗАПНО 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками лишь в вертикальных каналах.
- https://udobnovdome.ru/davlenie-v-sisteme-otopleniya-mnogoetazhnogo-doma/
- https://moiprava.pro/zhilyo/zhaloby/davlenie-v-sisteme-otopleniya
- https://otoplenie-doma.org/alyuminievye-radiatory-otopleniya-texnicheskie-xarakteristiki.html
- https://1poteply.ru/radiatory/davlenie-v-batareyax-otopleniya.html
- https://domostr0y.ru/otoplenie/radiatoryi-otopleniya/radiatoryi-otopleniya-%e2%80%94-razmeryi-teplootdacha-rabochee-davlenie.html
