Как рассчитать теплый пол — варианты, примеры расчетов, инструкция

На эффективность теплого пола оказывают влияние многие факторы. Без их учета даже при условии, что система правильно смонтирована, и для ее устройства применены самые современные материалы, реальная теплоэффективность не оправдает ожиданий.

По этой причине монтажным работам обязательно должен предшествовать грамотный расчет теплого пола, и только тогда можно гарантировать хороший результат.

Разработка проекта отопительной системы стоит недешево, поэтому многие домашние умельцы проводят вычисления самостоятельно. Согласитесь, идея сокращения расходов на обустройство теплого пола кажется очень заманчивой.

Мы подскажем вам, как создать проект, какие критерии учесть при выборе параметров отопительной системы и распишем пошаговую методику расчета. Для наглядности мы подготовили пример вычисления теплого пола.

Исходные данные для расчета

Изначально правильно спланированный ход проектных и монтажных работ избавит от неожиданностей и неприятных проблем в дальнейшем.

При расчете теплого пола необходимо исходить из следующих данных:

• материала стен и особенностей их конструкции;
• размеров помещения в плане;
• вида финишного покрытия;
• конструкции дверей, окон и их размещения;
• расположения элементов конструкции в плане.

Для выполнения грамотного проектирования требуется обязательный учет установленного температурного режима и возможности его регулировки.

Для проведения грубого расчета принимается, что 1 м² отопительной системы должен возмещать потери тепла в 1 кВт. Если водяной обогревательный контур используется как дополнения к основной системе, то он обязан покрывать только часть теплопотерь

Существуют рекомендации по поводу температуры у пола, обеспечивающей комфортное пребывание в помещениях разного предназначения:

• 29°С — жилая зона;
• 33°С— ванна, помещения с бассейном и другие с высоким показателем влажности;
• 35°С — пояса холода (у входных дверей, наружных стен и т.п.).

Превышение этих значений влечет за собой перегрев как самой системы, так и финишного покрытия с последующей неизбежной порчей материала.

Проведя предварительные расчеты, можно выбрать оптимальную по личным ощущениям температуру теплоносителя, определить нагрузку на обогревательный контур и приобрести насосное оборудование, безукоризненно справляющееся со стимулированием движения теплоносителя. Его подбирают с запасом по расходу теплоносителя в 20%.

Много времени уходит на прогрев стяжки мощностью более 7 см. Поэтому при устройстве водяных систем стараются не превышать указанный предел.  Наиболее подходящим покрытием по водяным полам считается напольная керамика, под паркет из-за его сверхнизкой теплопроводности теплые полы не укладывают

На стадии проектирования следует решить, будет ли теплый пол основным поставщиком тепла или станет использоваться лишь как дополнение к радиаторной отопительной ветке. От этого зависит доля потерь тепловой энергии, которые ему предстоит возмещать. Она может составить от 30% до 60% с вариациями.

Время нагрева водяного пола находится в зависимости от толщины элементов входящих в стяжку. Вода как теплоноситель очень эффективна, но сама система отличается сложностью в монтаже.

Галерея изображенийДля выполнения расчетов водяной системы теплый пол первым делом производят расчеты теплопотерь, которые должен компенсировать контур. Если это дополнительная система, то учитывают часть потерь теплаРасчеты производятся только для той части пола, на которой будет располагаться греющий змеевик. Те участки, где трубы не прокладываются, к примеру, под мебелью, в вычислениях не используютсяДля производства расчетов нужны средние значения температуры на выходе теплоносителя из коллекторного устройства и на входе в него обраткиДля получения точного результата нужно знать теплопроводность планируемых к установке труб и приблизительная длина греющего контураВодяной теплый пол в деревянном домеВариант раскладки водяного контураКоллектор и трубопровод греющей системыКонтур теплого пола из медных труб

Определение параметров теплого пола

Целью расчета является получение величины тепловой нагрузки. Результат этого расчета влияет на последующие предпринимаемые шаги. В свою очередь, на тепловую нагрузку влияет среднее значение зимней температуры в конкретном регионе, предполагаемая температура внутри комнат, коэффициент теплопередачи потолка, стен, окон и дверей.

Причиной потери тепла служат плохо утепленные стены, окна, двери дома. Самый большой процент тепла уходит через систему вентиляции и крышу (+)

Итоговый результат расчетов перед устройством теплого пола водяного типа будет зависеть и от наличия дополнительных нагревательных приборов, включая тепловыделение проживающих в доме людей и домашних питомцев. Обязательно учитывают в расчете наличие инфильтрации.

Одним из важных параметров является конфигурация комнат, поэтому потребуется поэтажный план дома и соответствующие разрезы.

Методика расчета потерь тепла

Определив этот параметр, вы узнаете, сколько тепла должен вырабатывать пол для комфортного самочувствия людей, находящихся в комнате, сможете подобрать котел, насос и пол по мощности. Другими словами: теплота, отдаваемая отопительными контурами, должна компенсировать теплопотери строения.

Связь между этими двумя параметрами выражает формула:

Mп = 1,2 х Q, где

• Mп — требуемая мощность контуров;
• Q — потери тепла.

Для определения второго показателя оформляют замеры и вычисления площади окон, дверей, перекрытий, наружных стен. Так как пол будет обогреваться, площадь этой ограждающей конструкции не учитывается. Замеры делают по внешней стороне с захватом углов здания.

В расчете будет учитываться и толщина, и коэффициент теплопроводности каждой из конструкций. Нормативные значения коэффициента теплопроводности (λ) для наиболее часто используемых материалов можно взять из таблицы.

Из таблицы можно взять значение коэффициента для расчета. Важно узнать у фирмы-поставщика значение термического сопротивления материала в случае, если устанавливают окна из металлопластика (+)

Подсчет теплопотерь выполняют отдельно для каждого элемента здания, используя формулу:

Q = 1/R*(tв-tн)*S х (1+∑b), где

• R – термическое сопротивление материала, из которого изготовлена ограждающая конструкция;
• S – площадь конструктивного элемента;
• tв и tн — температура внутренняя и наружная соответственно, при этом второй показатель берут по наиболее низкому значению;
• b — дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Показатель термического сопротивления (R) находят, разделив толщину конструкции на коэффициент теплопроводности материала, из которого она изготовлена.

Значение коэффициента b зависит от ориентации дома:

• 0,1 – север, северо-запад или северо-восток;
• 0,05 – запад, юго-восток;

Если рассмотреть вопрос на любом примере расчета водяного теплого пола, он становится более понятным.

Конкретный пример расчета

Допустим, стены дома для непостоянного проживания, толщиной 20 см, выполнены из газобетонных блоков. Суммарная площадь ограждающих стен с вычетом оконных и дверных проемов 60 м². Наружная температура -25°С,  внутренняя +20°С, конструкция ориентирована на юго-восток.

Учитывая, что коэффициент теплопроводности блоков λ = 0,3 Вт/(м°*С), можно вычислить теплопотери через стены: R=0,2/0,3= 0,67 м²°С/Вт.

Наблюдаются потери тепла и через слой штукатурки. Если ее толщина 20 мм, то Rшт. = 0,02/0,3 = 0,07 м²°С/Вт. Сумма этих двух показателей даст значение потерь тепла через стены: 0,67+0,07 = 0,74 м²°С/Вт.

Имея все исходные данные, подставляют их в формулу и получают теплопотери комнаты с такими стенами: Q = 1/0,74*(20 — (-25)) *60*(1+0,05) = 3831,08 Вт.

Таким же образом вычисляют потери тепла через остальные ограждающие конструкции: окна, дверные проемы, кровлю.

Тепла отдаваемого контурами отопления может быть недостаточно для нагрева воздуха внутри дома до нужной величины, если их мощность занижена. При избыточной мощности будет иметь место перерасход теплоносителя

Для определения теплопотерь через потолок принимают его термическое сопротивление равным значению для планируемого или имеющегося вида утеплителя: R = 0,18/0,041 = 4,39 м²°С / Вт.

Площадь потолка идентична площади пола и равна 70 м². Подставив эти значения в формулу, получают потери тепла через верхнюю ограждающую конструкцию: Q пот. = 1/4,39*(20 — (-25))* 70* (1+0,05) = 753,42 Вт.

Чтобы определить потери тепла через поверхность окон, нужно подсчитать их площадь. При наличии 4-х окон шириной 1,5 м и высотой 1,4 м их общая площадь составит: 4*1,5*1,4 = 8,4 м².

Если производитель указывает отдельно тепловое сопротивление для стеклопакета и профиля — 0,5 и 0,56 м²°С/Вт соответственно, то Rокон = 0,5*90+0,56*10)/100 = 0,56 м²°С/Вт. Здесь 90 и 10 — доля, приходящаяся на каждый элемент окна.

Исходя из полученных данных, продолжают дальнейшие вычисления: Qокон = 1/0,56*(20 — (-25))*8,4*(1+0,05) = 708,75 Вт.

Наружная дверь имеет площадь 0,95*2,04 = 1,938 м². Тогда Rдв. = 0,06/0,14 = 0,43 м²°С/Вт. Q дв. = 1/0,43*(20 — (-25))* 1,938*(1+0,05) = 212,95 Вт.

Так как наружные двери открываются часто, через них теряется большое количество тепла. Поэтому важно обеспечить их плотное закрывание

В итоге теплопотери составят: Q = 3831,08 +753,42 + 708,75 + 212,95 + 7406,25 = Вт.

К этому результату добавляют еще 10% на инфильтрацию воздуха, тогда Q = 7406,25+740,6 = 8146,85 Вт.

Теперь можно определить и тепловую мощность пола: Mп = 1,*8146,85 = 9776,22 Вт или 9,8 кВт.

Необходимое тепло на нагрев воздуха

Если дом оборудован вентиляционной системой, то какая-то часть тепла, выделяемая источником, должна расходоваться на нагрев, поступающего извне, воздуха.

Для вычисления применяют формулу:

Qв. = c*m*(tв—tн), где

• c = 0,28 кг⁰С и обозначает теплоемкость воздушной массы;
• m символ обозначен массовый расход наружного воздуха в кг.

Получают последний параметр путем умножения общего объема воздуха, равного объему всех помещений при условии, что воздух обновляется каждый час, на плотность, изменяющуюся в зависимости от температуры.

На графике отображена зависимость плотности воздуха от его температуры. Данные необходимы для расчета количества тепла, необходимого для нагрева воздушной массы поступающей в дом в результате принудительной вентиляции (+)

Если в здание поступает 400 м³/ч, то m=400*1,422 = 568,8 кг/ч. Qв. = 0,28*568,8*45 = 7166,88 Вт.

В этом случае необходимая тепловая мощность пола значительно увеличится.

Расчет необходимого количества труб

Для устройства пола с водяным обогревом выбирают разные методы укладки труб, отличающиеся формой: змейка трех видов – собственно змейка, угловая, двойная и улитка. В  одном смонтированном контуре моет встречаться комбинация разных форм. Иногда для центральной зоны пола выбирают «улитку» а для краев — однин из видов «змейки».

«Улитка» — рациональный выбор для объемных помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложные очертание лучше применить «змейку» (+)

Дистанцию между трубами называют шагом. Выбирая этот параметр нужно удовлетворить два требования: ступня ноги не должна чувствовать разницы температуры на отдельных зонах пола, а использовать трубы нужно максимально эффективно.

Для пограничных зон пола рекомендуют применять шаг в 100 мм. На остальных участках можно сделать выбор шага в пределах от 150 до 300 мм.

Важное значение имеет теплоизоляция пола. На первом этаже ее толщина должна достигать минимум 100 мм. Для этой цели используют минвату или экструзивный пенополистирол

Для подсчета длины трубы есть простая формула:

L = S/N*1.1, где

• S – площадь контура;
• N – шаг укладки;
• 1,1 – запас на изгибы 10%.

К итоговому значению добавляют отрезок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Пример расчета.

Исходные значения:

• площадь – 10 м²;
• расстояние до коллектора – 6 м;
• шаг укладки – 0,15 м.

Решение задачи простое: 10/0,15*1,1+(6*2) = 85,3 м.

Используя металлопластиковые трубы длиной до 100 м, чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м сечение ее должно равняться 20 мм².

Одноконтурная конструкция подходит только для помещения с небольшой площадью. Пол в больших комнатах делят на несколько контуров в соотношении 1:2 – длина конструкции должна превышать ширину в 2 раза.

Вычисленное ранее значение — это протяженность трубы для пола в целом. Однако для полноты картины нужно выделить длину отдельного контура.

На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом воды подаваемой в единицу времени. Если этими факторами пренебречь, потери давления будут настолько большими, что никакой насос не заставит теплоноситель циркулировать.

Определение расхода трубы в зависимости от выбранного шага укладки

Контуры одной длины — это случай идеальный, но на практике встречающийся нечасто, т.к площади помещений разного предназначения очень отличается и приводить длину контуров к одному значению просто нецелесообразно. Профессионалы допускают разницу в длине труб от 30 до 40%.

Величиной диаметра коллектора и пропускной способностью узла смешения определяется допустимое число петель, подключенных к нему. В паспорте на узел смешения всегда можно найти величину тепловой нагрузки, на которую он рассчитан.

Допустим, коэффициент пропускной способности (Kvs) равен 2,23 м³/ч. При таком коэффициенте определенные модели насоса выдерживают нагрузку от 10 до 15 Вт.

Чтобы определить количество контуров, нужно вычислить тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, равняется 10 м², а теплоотдача 1 м², то показатель Kvs составляет 80 Вт, то 10*80 = 800 Вт. Значит, узел смешения сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью по 10 м².

Эти показатели максимальные, и применить их можно только теоретически, а в действительности цифру нужно уменьшить минимум на 2, тогда 18 – 2 = 16 контуров.

Нужно при подборе смесительного узла (коллектора) смотреть, есть ли у него такое количество выводов.

Проверка правильности подбора диаметра труб

Чтобы проверить, правильно ли было подобрано сечение труб, можно воспользоваться формулой:

υ = 4*Q*10ᶾ/n*d²

Когда скорость соответствует найденному значению, сечение труб выбрано верно. Нормативные документы допускают скорость максимум 3 м/сек. при диаметре до 0,25 м, но оптимальным значением является 0,8 м/сек., так как при росте ее величины повышается шумовой эффект в трубопроводе.

Дополнительная информация по расчету труб теплого пола приведена в этой статье.

Рассчитываем циркуляционный насос

Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.

На напор оказывают влияние гидравлические потери:

∆ h = L*Q²/k1, где

• L — длина контура;
• Q — расход воды л/сек;
• k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.

Зная величину напора, вычисляют расход в системе:

Q = k*√H, где

k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.

Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах

Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.

Рекомендации по выбору толщины стяжки

В справочниках можно найти сведения о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение довольно высокое, под стяжку подкладывают утеплитель, повышающий эффективность использования тепла, отдаваемого отопительным контуром.

Самым популярным материалом для подложки является экструдированный пенополистирол. У него сопротивление теплопередачи значительно ниже, чем у бетона.

При устройстве стяжки, чтобы уравновесить линейные расширения бетона, периметр помещения оформляют демпферной лентой. Важно правильно выбрать ее толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать 5 мм компенсирующий слой.

Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле:

b = 0,55*L, где

L – это длина комнаты в м.

Выводы и полезное видео по теме

О расчете и монтаже теплого гидравлического пола этот видеоматериал:

В видео предоставлены практичные рекомендации по укладке пола. Информация поможет избежать ошибок, которые обычно допускают любители:

Расчет делает возможным спроектировать систему «теплый пол» с оптимальными эксплуатационными показателями. Допустимо смонтировать отопление, пользуясь паспортными данными и рекомендациями.

Оно будет работать, но профессионалы советуют все таки потратить время на расчет, чтобы в итоге система расходовала меньше энергии.

Имеете опыт в проведении расчета теплого пола и подготовки проекта отопительного контура? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии.

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Расчет теплого пола водяного

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

График комфортных температурных условий

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

• тип материалов, использованных в процессе строительства;
• вариант остекления, включая тип профиля и стеклопакета;
• температурные показатели в регионе проживания;
• использование дополнительных источников обогрева;
• точные размеры площади помещения;
• предполагаемый температурный режим в помещении;
• высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру.

Расход трубы теплого пола в зависимости от шага петли

Шаг, мм	Расход трубы на 1 м2, м п.
100	10
150	6,7
200	5
250	4
300	3,4

Особенности проектирования

Все расчёты водяных тёплых полов должны быть произведены предельно тщательно. Любые недочёты при проектировании могут быть исправлены только в результате полного или частичного демонтажа стяжки, что способно не только повредить внутреннюю отделку в помещении, но и приведёт к значительным затратам времени, сил и средств.

Рекомендуемые температурные показатели поверхности пола в зависимости от вида помещения составляют:

• жилое помещение — 29 °C;
• участки около наружных стен — 35 °C;
• ванные комнаты и зоны с высокой влажностью — 33 °C;
• под напольное покрытие из паркета — 27 °C.

Короткие трубы предполагают использование более слабого циркуляционного насоса, что делает систему экономически выгодной. Контур с диаметром 1,6 см не должен быть длиннее 100 метров, а для труб с диаметром 2 см максимальная длина составляет 120 метров.

Таблица решений для выбора системы водяного теплого пола

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

• использование 16 мм труб с длиной в 65 метров;
• показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
• контуры должны обладать равноценной длиной с разницей не более 20%;
• оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Расчёты труб и мощности

Полученные в результате замеров данные являются основой для расчёта мощности такого оборудования, как нагревательный тепловой насос, газовый или электрический котёл, а также позволяют определить расстояние между трубами при выполнении монтажных работ.

Крепление труб к арматурной сетке

Чтобы правильно рассчитать необходимую для укладки длину труб, следует определиться с видом и особенностями этих элементов:

• нержавеющий гофрированный тип труб отличается эффективностью и качественной теплоотдачей;
• медные трубы характеризуются высоким уровнем теплоотдачи и внушительной стоимостью;
• сшитые полиэтиленовые трубы;
• металлопластиковый вариант труб с идеальным соотношением качества и стоимости;
• пенопропиленовые трубы с низкой теплопроводностью и доступной ценой.

Гофрированная труба для теплого пола — один из самых лучших вариантов для водяного подогрева пола

Значительно облегчить расчёты и сделать их максимально точными позволяет использование специальных компьютерных программ. Все расчёты должны выполняться с учётом способа монтажа и расстояния между трубами.

Основными показателями, характеризующими систему, являются:

• необходимая длина нагревательного контура;
• равномерность распределения выделяемой тепловой энергии;
• величина допустимых пределов активной тепловой нагрузки.

Следует учитывать, что при значительной площади отапливаемого помещения допускается увеличивать шаг укладки с одновременным увеличением температурного режима теплоносителя. Возможный диапазон шага при укладке составляет от пяти до шестидесяти сантиметров.

Наиболее распространённые соотношения расстояний и тепловых нагрузок:

• расстояние в 15 сантиметров соответствует теплоносителю от 800 Вт на 10 м²;
• расстояние в 20 сантиметров соответствует теплоносителю от 500 до 800 Вт на 10 м²;
• расстояние в 30 сантиметров соответствует теплоносителю до 500 Вт на 10 м².

Чтобы точно знать, достаточно ли использовать систему как единственный источник обогрева или же «тёплые полы» могут служить исключительно дополнением к основному отоплению, необходимо выполнить черновой, предварительный расчёт.

Схема подключения водяного теплого пола к котлу

Черновые расчёты теплового контура

Чтобы определить плотность эффективного теплового потока, отдаваемого м² тёплых полов, необходимо воспользоваться формулой:

g (Вт/м²) = Q (Вт) / F (м²)

где:

• g — показатель плотности теплового потока;
• Q — суммарный показатель теплопотерь в помещении;
• F — предполагаемая к обустройству площадь пола.

Для вычислений величины Q учитывается площадь всех окон, средняя высота потолков в помещении, теплоизоляционные характеристики полов, стен и кровли. При выполнении напольного отопления в качестве дополнительного, суммарный объём теплопотерь целесообразно определять в форме процентного соотношения.

При расчётах величины F учёту подлежит только участок пола, участвующий в процессе обогрева помещения. На участках расположения предметов интерьера и мебели следует оставлять свободные зоны шириной порядка 50 сантиметров.

Для определения средней температуры теплоносителя в условиях нагревательного контура используется формула:

ΔТ (°С) = (TR + TO) / 2

где:

• TR — температурный показатель на участке входа в нагревательный контур;
• ТО — температурный показатель на участке выхода из нагревательного контура.

Рекомендуемые температурные параметры в °С на вход и выход для стандартного теплоносителя составляют: 55—45, 50—40, 45—35, 40—30. Следует учитывать, что температурный показатель на подачу не может быть выше 55 °С, с условием температуры на обратный контур с разницей в 5 °С.

В соответствии с полученными величинами g и ΔТ выполняется подбор диаметра и шага для монтажа труб. Удобно использовать специальную таблицу.

Таблицы расчета теплового потока для теплого пола в зависимости от материала напольного покрытия

Таблицы расчета теплового потока для теплого пола в зависимости от материала напольного покрытия

Таблицы расчета теплового потока для теплого пола в зависимости от материала напольного покрытия

Таблицы расчета теплового потока для теплого пола в зависимости от материала напольного покрытия

На следующем этапе производится расчёт приблизительной длины задействованных в системе труб. С этой целью необходимо разделить показатель площади обогреваемого пола в м² на расстояние между уложенными трубами в метрах. К полученному показателю следует прибавить запас длины на выполнение загибов и подключение к длине прибавляется длина на загибы труб и длина на подключение к системе коллекторов.

При известной длине и диаметре труб легко высчитывается показатель объёма и скорость теплоносителя, оптимальная величина которого составляет 0,15—1 метр в секунду. При более высоких значениях скорости движения следует увеличить показатель диаметра используемых труб.

Правильный выбор насоса, используемого в отопительном контуре, базируется на величине расхода теплоносителя с запасом в двадцать процентов. Такое увеличение показателя соответствует параметрам гидравлического сопротивления в трубной системе. Подбор наноса для циркуляции нескольких отопительных систем заключается в соответствии показателей мощности этого оборудования с общим расходом всех используемых отопительных контуров.

Расчет стоимости теплого пола

Советы и рекомендации

Чтобы получить максимально точные расчёты, целесообразно обратиться за консультацией профессионалов, специализирующихся на выполнении монтажа внутренних инженерных коммуникаций.

Допускается использование онлайн-калькулятора, который облегчит расчёты, но даст весьма приблизительные вычисления, представляющие общую информацию о масштабах предстоящих монтажных работ.

Пример расчета водяного теплого пола

Для обогрева старых и ветхих сооружений, не обладающих качественным утеплением, нецелесообразно использовать систему тёплых водяных полов в качестве единственного отопительного элемента, что обусловлено низкой степенью эффективности и высоким уровнем энергозатрат.

Уровень технической грамотности всех выполненных расчётов оказывает непосредственное влияние на качественные характеристики монтируемой отопительной системы. Правильные расчёты позволяют оптимизировать финансовые затраты не только на процесс установки водяного обогрева полов, но и минимизировать расходы во время эксплуатации и обслуживания всей отопительной системы.

Видео — Расчет теплого пола водяного (часть 1)

Видео — Расчет теплого пола водяного (часть 2)

Что такое водяной теплый пол?

   Теплый водяной пол – это система труб, спрятанных под стяжкой, по которым циркулирует вода определенной температуры около +45°С. На сегодняшний день, это самая востребованная технология для отопления частных домов. Благодаря циркулированию воды внутри системы, обогрев получается равномерным и комфортным, в отличии от радиаторных распределителей тепла. Простота конструкции, независимость от сезонного отопления, скачки температуры и давления являются еще одним большим плюсом данной технологии. Отапливается такая система в основном с помощью газового котла. Но без проблем взаимодействует и с другими видами котлов.

Теплые полы монтируются из полиэтиленовых или металлопластиковых труб. Эти материалы достаточно гибкие и хорошо проводят тепло. За регулирование температуры в такой системе отвечают насос, коллектор и смеситель термостатического вида.

Преимущества водяного теплого пола:

• совместимость со многими видами напольного покрытия – вы можете выбрать любое нужное вам покрытие, не беспокоясь о том, что система отопления повредит его;
• экономия тепла – система производит обогрев снизу, благодаря этому весь холодный воздух поднимается вверх, что позволяет обогревать помещение без использования прочих источников тепла;
• сезонные опции – в холодное время года, система выступает в роли отопительной конструкции, а в летнее время способна охлаждать помещение.

Однако, существуют особенности, с которыми необходимо ознакомиться перед установкой такой системы:

• Дороже радиаторной системы. При устройстве дома теплым полом готовьтесь к повышенным тратам, которые не особо себя окупят, но при этом принесут много приятного в плане отопления.
• Не везде справляется с прогревом. В большинстве случаев теплый пол проходит в качестве основного отопления, но есть помещения, где требуется дополнительный прибор отопления. Для выяснения этого факта и нужно делать расчет теплого пола.
• Запрет на использование в многоквартирных домах. Но касается он в основном России. В других странах ограничений нет.

Данная технология более уместна на территории частного дома, нежели квартиры. Монтаж системы желательно доверить мастерам, так как есть вероятность образования протечек, которые проявляются не сразу. Некачественная сборка может доставить массу хлопот и нанести серьезный урон имуществу.

Расчет теплопотерь дома

 Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.

Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:

• площадь помещения;
• площадь всех окон;
• высоту потолка;
• количество наружных стен;
• температура с наружной стороны помещения;
• тип окон;
• теплоизоляцию стен;
• тип помещения, находящегося выше.

В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.

Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.

Детальный расчет водяного теплого пола

При составлении расчетов, обратите внимание, что максимально оптимальной температурой поверхности пола будет являться значение в 28 градусов. В случае превышения данного значения может появиться дискомфорт. В тех местах, где пол граничит с окнами или дверьми и наружными стенами, температура может быть выше до +35°С, а в ванных комнатах до +33°С.

Обращайте внимание так же на покрытие, которое собираетесь использовать, так как у каждого покрытия есть свое сопротивление теплопередачи. Рекомендованное значение не должно превышать 0,15 М2К/Вт

При расчете водяного теплого пола обращайте внимание, что максимальная температура теплоносителя не должна превышать значение в 55 градусов. Оптимальные потери на контуре составляют обычно 10 градусов. То есть если подача у вас составляет 50 градусов, то обратка будет в районе 40 градусов

   Плотность потока тепла на 1 м² рассчитывается следующим образом:

q=Q/F, где:  Q – суммарное значение теплопотерь в помещении, (Вт);  F - площадь пола, (м2);  q - плотность потока тепла, (Вт/м2).

Используя полученное значение плотности теплового потока (q), температуру помещения и температуру на поверхности пола, производим расчет необходимой разности температур носителя тепла и шага раскладывания трубы, используя соответствующую таблицу (приложены в примере). Далее, пользуясь формулами G=3,6*Q/4,187*(t_z-t_p ) и L=F/b рассчитываем необходимый расход воды через систему отопления пола и длину укладываемой трубы, где:

G – количество расходуемой воды, (л/час);  tz – входная температура, (°С);  tp – выходная температура, (°С);  b - шаг раскладывания трубы, (м);  F - площадь пола, (м2).

Пример расчета теплого пола

Путем расчета теплопотерь мы выяснили, что в конкретном помещении они составляют 1200 Вт. Так же нам известно, что мы хотим температуру в помещении 20 градусов. Полезная площадь теплого пола при этом составляет 20 квадратов. На полу будет лежать паркет. Термическое сопротивление паркета составляет 0.1 м2К/Вт.

Для начала давайте определим плотность теплового потока на один квадрат площади.

Q=1200/20= 60 Вт/м2

По расчетной таблице видно, что желаемую температуру в 20 градусов мы можем получить с шагом укладки 25 см. При этом температура поверхности пола составит 25,3 градуса.

Больше таблиц вы можете найти, как вариант, в книге «Металлополимерные трубы и фитинги» от компании Эгопласт.

Длину трубы определить не составит труда

L=20/0,25=80 метров

Находим расход воды по формуле G=3,6*Q/4,187*(t_z-t_p ). Температура по таблице у нас равна 50/40.

G=3,6*1200/4,187*(50-40)=103,2 кг/ч=0.0287 л/с=0,0000287 м3/с

Эти данные помогут при выставлении значений на расходомерах распределительного коллектора.

Для наших условий нужно разложить 80 метров трубы с шагом 25 см. Это идеальная длина контура. Если значение будет превышать 90-100 метров, желательно разделить помещение на два контура.

Можно ли без расчетов?

Расчеты делать не обязательно. Но рекомендуем все же сделать расчеты теплопотерь дома, чтобы убедиться, пройдет теплый пол или все таки нет. Если полы проходят, действуем по простому методу. Укладываем теплый пол с шагом 15 см, а в зонах наружных стен с шагом 10 см.

Далее устанавливаем комнатные термостаты, подключаем к сервоприводам на коллекторе и радуемся отличной регулируемой системой отопления.

Видео по расчету теплого пола в программе Valtec

Теги: водяной теплый пол, отопление, расчет теплого пола, теплый пол

Устройство напольного обогрева квартиры либо частного дома начинается с расчетов. Трубы или греющие кабели нужно правильно выбрать по удельной тепловой мощности и уложить с определенным шагом. Практика показывает: целиком полагаться на опыт наемных строителей нельзя, схему укладки лучше разработать самостоятельно. Как рассчитать электрический и водяной теплый пол доступными методами, рассказывается в дальнейшей инструкции.

Выясняем потребную тепловую мощность

Для расчета всех параметров будущего теплого пола – водяного или электрического – надо определить, сколько Ватт теплоты подать на обогрев конкретного помещения. Предлагаем посчитать требуемую мощность отопления простейшим способом – по площади либо объему комнаты.

Совет. Монтаж напольных греющих контуров – удовольствие недешевое. Цена работ с учетом материалов и комплектующих колеблется в диапазоне 5—8 у. е. за квадратный метр (без установки и подключения котла). Если вы планируете нанимать бригаду мастеров и не располагаете проектом системы отопления, требуйте выполнения всех расчетов от исполнителей, потом сравните результаты.

В качестве примера используем планировку небольшого одноэтажного дома 100 м² (по наружному обмеру), показанную на чертеже. Заметьте, угловые комнаты со световыми проемами и внешними стенами потеряют гораздо больше тепла зимой, нежели внутренние – коридор, санузел и прихожая. Нюанс учтен в предлагаемой методике:

1. Путем обмеров и перемножения длин выясните квадратуру каждого помещения.
2. Площади комнат с одной наружной стенкой и световым проемом умножьте на 0.1 кВт. К данной категории относятся и центральные помещения (в примере – прихожая, ванна и коридор).
3. На обогрев комнат, расположенных в углах здания, потребуется выделить больше тепловой энергии. Квадратуру помещения с двумя внешними стенами и окном следует помножить на 0.12 кВт (кухня и детская).
4. Если в угловой комнате присутствует 2 и более оконных проема, площадь умножается на 0.13 кВт (гостиная и спальня на планировке).

Результаты вычислений – это требуемая теплоотдача отопительных контуров либо радиаторов в киловаттах отдельно по каждому помещению. С полученными цифрами можно переходить к следующему этапу расчета.

Примечание. Указанные величины справедливы для средней полосы РФ и Республики Беларусь. Для жилищ, расположенных на юге, значения тепловой мощности необходимо умножить на коэффициент 0.7. В северных регионах к результатам применяется повышающий коэффициент 1.5—2.

Вышеописанная методика не годится для комнат с потолками 3 и более метров. В подобных случаях потребное количество теплоты считается по объему помещений, умножаемому на 35, 40 или 45 Вт в зависимости от расположения внутри здания. Подробно расчет нагрузки на систему отопления изложен в отдельной статье.

Расчет водяных греющих контуров

Выяснив, какую мощность теплового потока обязан выдавать теплый пол в каждой комнате, рассчитайте его основные параметры в следующем порядке:

1. Определите расход теплоносителя, обеспечивающий необходимую теплоотдачу контуров. Узнайте и откорректируйте температуру поверхности напольного покрытия.
2. Вычислите шаг укладки петель, а также температуру теплоносителя в подающей и обратной линии.
3. Выясните длину трубы в контуре.

Прежде чем сделать дальнейшие расчеты, хотим предостеречь от использования теплых полов в качестве основной и единственной системы отопления. По мнению многих экспертов, в том числе Владимира Сухорукова, напольный обогрев должен работать совместно с обычными батареями по таким причинам:

• водяные контуры прогревают приличную массу бетонной стяжки, а потому довольно инертны и медленно реагируют на изменение температуры теплоносителя;
• радиаторы хорошо поддаются ручной и автоматической регулировке, быстро реагируют на рост или падение температуры сетевой воды;
• чтобы отопить объем комнаты без батарей, трубы должны разогреть поверхность до 28—33 °С, создавая ощущение духоты в комнате;
• соответственно, теплоноситель придется нагреть до 50—55 °С, экономичный температурный график водяных полов – 45—35 °С.

Отсюда рекомендация. Теплые полы стоит рассчитывать под максимально комфортную температуру поверхности +26 °С и дополнительно смонтировать радиаторную сеть, способную функционировать автономно, отдельно от напольного отопления. Она догреет воздух до желаемой температуры и станет ее поддерживать в автоматическом режиме.

Если вы решите не монтировать батареи конвекционного отопления из-за повышения стоимости строительства, все равно можете пользоваться изложенным далее расчетом, дабы выяснить метраж контуров, диаметр и шаг укладки трубопроводов. Пояснения нашего эксперта касательно установки радиаторов:

Расход теплоносителя и температура покрытия

Предлагаемая расчетная методика основана на графическом способе решения. Но объем воды, проходящей через контур в течение 1 часа, нужно знать для правильной настройки ротаметров распределительного коллектора, выполнения гидравлического расчета и подбора циркуляционного насоса по производительности.

Расход отопительной воды считается по формуле:

Расшифровка обозначений:

• G – искомое значение расхода, единицы измерения – кг/ч;
• Q – тепловая мощность, расходуемая на обогрев помещения (посчитана в предыдущем разделе), Вт;
• Δt – разница температур теплоносителя в подающей и обратной ветке, для греющего пола обычно принимается равной 10 °С.

Пример. На обогрев гостиной площадью 15.75 м² понадобится 15.75 х 130 = 2048 Вт теплоты. Часовой расход нагретой воды составит G = 0.86 х 2048 / 10 = 176.13 кг/ч.

Чтобы выяснить температуру поверхности полов, необходимо знать тип покрытия, поскольку плитка, линолеум и деревянный паркет (ламинат) пропускают тепловой поток по-разному. Предположим, в упомянутой гостиной планируется стелить линолеум, тогда обращаемся к номограмме, где отражены такие параметры:

• перепад между средней температурой теплоносителя и воздухом гостиной;
• удельная теплоотдача с 1 м² полов;
• соответствующая ей температура поверхности;
• графики для шага раскладки труб от 10 до 35 см.

Чтобы определить степень нагрева покрытия, выбираем номограмму, составленную для линолеума. Смотрим на удельную теплоотдачу – в гостиной она равна более 120 Вт/м², что соответствует температуре 31 °С. Ранее мы договорились, что данный показатель слишком велик и принимаем к расчету оптимальное значение – 26 °С. Тогда удельная тепловая мощность q составит 68 Вт/м².

Недостаток теплоты, возмещаемой радиаторами, посчитать нетрудно. В нашем примере найденное значение q умножаем на площадь гостиной, полученную цифру отнимаем от рассчитанного ранее показателя мощности: 2048 Вт — 68 Вт/м² х 15.75 м² = 977 Вт.

Соответственно, изменится количество теплоносителя, потребляемого напольной системой. Расход уменьшится до 0.86 х 1071 / 10 = 92,1 кг/ч.

Примечание. Аналогичные готовые графики составлены для других типов покрытий – плитки из керамогранита, ламината и толстого паркета, номограммы приведены по ходу статьи. Расчеты напольного отопления, устраиваемого в деревянных перекрытиях «сухим» способом, выполняйте по графикам для керамической плитки.

Шаг укладки и температура воды

Для напольного отопления частных домов и квартир принято укладывать трубы из металлопластика либо сшитого полиэтилена диаметром 16 х 2 мм (Ду10). Приведенные номограммы разработаны именно под эти полимерные материалы.

Выбор шага раскладки произведем на примере гостиной одноэтажного дома:

1. Используя ту же номограмму, составленную для синтетического покрытия (линолеума), выбираем график с интервалом 15 см.
2. Из точки пересечения графика с зеленой линией опускаемся на шкалу перепадов температур, получаем tп = 19 °С.
3. Находим значение средней температуры теплоносителя tср по формуле:

Здесь обозначение tв показывает желаемую температуру воздуха в гостиной, принимаем +22 °С. Считаем tср: 19 + 22 = 41 °С. Зная, что разность температур между подачей и обраткой Δt равна 10 градусов, несложно выяснить температурный график: 41 ± 5 = 46/36 °С.

Обратите внимание: если взять больший интервал между греющими трубопроводами (например, 20 см), то теплоноситель понадобится греть сильнее. В подающей линии придется держать 48 °С, в обратной — 38 °С.

Сделанный расчет температурного графика поможет верно подобрать трехходовой смесительный клапан, который нужно установить на коллекторе водяного теплого пола. При охлаждении обратной воды из контуров до 36 градусов он станет подмешивать горячий теплоноситель от газового (или другого) котла. По достижении 46 °С клапан перекроет подачу, а насос заставит воду вращаться по контурам, пока она снова не остынет.

Длина трубы и окончательные результаты

Обозначив интервал укладки петель латинской буквой b и переведя единицы в метры, рассчитайте длину трубы по формуле:

Буквой F обозначается площадь комнаты в квадратных метрах. Длина трубы в гостиной из нашего примера составит L = 15.75 м² / 0.15 м = 105 м. Здесь мы сталкиваемся со следующей проблемой: чтобы бетонный монолит прогревался равномерно, протяженность контура не должна превышать 100 м, а гидравлическое сопротивление – 20 кПа. В гостиную требуется положить 105 м плюс длина подводок, чтобы подключить нагревательный контур к гребенке.

Важный момент. Перед выполнением расчетов набросайте схему с планом дома и отведите место шкафу с коллектором. На чертеже гребенка стоит в коридоре – расстояние до всех помещений примерно одинаковое.

Как решить вопрос с большой протяженностью трубы:

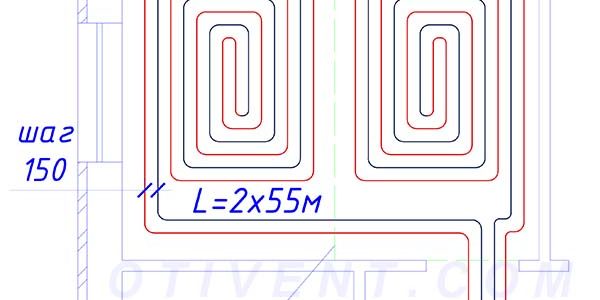

1. Разбить площадь гостиной на 2 греющих контура одинаковых размеров.
2. Длину одного трубопровода определить с учетом подключения к коллектору – (105 + 5) / 2 = 55 м.
3. Сделать между двумя монолитами деформационный шов, позволяющий плитам расширяться от нагрева, не разрушая друг друга.

Чтобы правильно залить 2 плиты с деформационным швом, внимательно изучите представленную схему. Основание и утепление пенопластом у монолитов общее, разделяется лишь верхняя часть «пирога» — стяжка с трубами внутри.

Совет. Если длина контуров не превышает 60 метров, вместо дополнительного насоса и трехходового клапана рекомендуется поставить на гребенку теплых полов термоголовки RTL. Элемент ограничивает движение обратного потока, пока температура теплоносителя не достигнет расчетной (в данном примере – 36 °С).

Остается рассчитать параметры напольных контуров в остальных комнатах одноэтажного дома. Предположим, что спальня и детская застелена ламинатом, кухня – керамической плиткой. Пользуясь номограммами для указанных покрытий, выполняем расчеты, результаты заносим в общую таблицу.

Примечание. Температура напольного покрытия в детской ограничена на уровне 24 °С по требованиям санитарных нормативов. Предложенная расчетная методика опубликована в книге В. В. Покотилова «Системы водяного отопления», изданной в 2008 г.

Санузел лучше подогревать резистивным кабелем либо матами, поскольку в данном помещении жильцы пребывают не постоянно. Как рассчитываются электрический нагрев пола, читаем ниже. Если подобные вычисления кажутся вам слишком сложными, воспользуйтесь программами от ведущих производителей отопительного оборудования – Valtec, Herz Armaturen. Инструкция по применению показана на видео:

Особенности электрических напольных систем

Технология подготовки и раскладки электронагревательных элементов отличаются от устройства водяных контуров и зависит от типа выбранных нагревательных элементов:

• резистивные кабели, углеродные стержни и кабельные маты допускается укладывать «сухим» (прямо под покрытие) и «мокрым» способом (под стяжку либо плиточный клей);
• карбоновые инфракрасные пленки, показанные на фото, лучше использовать в качестве подложки под покрытие без заливки стяжки, хотя некоторые производители допускают укладку под кафельную плитку.

Для справки. Саморегулирующиеся стержневые системы представляют собой карбоновые нагревательные элементы, соединенные параллельно двумя проводниками. В случае перегорания одного стержня оставшиеся элементы увеличат мощность нагрева и продолжат отапливать комнату.

Электронагревательным элементам присущи 3 особенности:

• равномерная теплоотдача по всей длине;
• интенсивностью нагрева и температурой поверхности управляет терморегулятор, ориентирующийся на показания датчиков;
• нетерпимость к перегреву.

Последнее свойство – самое неприятное. Если на участке контура заставить полы мебелью без ножек или стационарной бытовой техникой, нарушится теплообмен с окружающим воздухом. Кабельные и пленочные системы станут перегреваться и прослужат недолго. Все нюансы данной проблемы освещены в очередном видео:

Саморегулирующиеся стержни спокойно переносят подобные вещи, но здесь начинает влиять другой фактор – покупать и закладывать дорогие карбоновые нагреватели под мебель нерационально.

Подбор кабельных и пленочных нагревателей

В связи с перечисленными моментами расчет электрического подогрева несколько упрощается, параметры кабельного теплого пола определяются следующим образом:

1. Вычислите количество теплоты, нужное для отопления конкретного помещения (смотри раздел первый).
2. Нарисуйте планировку комнаты с расположением стационарной мебели и бытовой техники. Чертеж делайте в масштабе к реальным размерам шкафов, стиральных машин и так далее.
3. Посчитайте свободную площадь комнаты, отняв квадратуру занятых участков.
4. Найденное ранее количество тепла следует распределить на оставшуюся площадь. Разделите потребную мощность на квадратуру свободного участка – получите теплоотдачу с 1 м².
5. Резистивные кабели и маты с тепловой мощностью 9—25 Вт/м. п. продаются фиксированной длины. Выберите по каталогу производителя нагревательный элемент по требуемой теплоотдаче.
6. Квадратуру свободного участка поделите на длину выбранного изделия – узнаете шаг раскладки кабеля.

Пример расчета санузла одноэтажного дома площадью 6 м², из которых 2.5 м² заняты ванной, раковиной и шкафчиком. Квадратура свободного участка – 3.5 м², потребная тепловая мощность – 600 Вт. По каталогу известного бренда Devi выбираем двухжильный греющий кабель марки DEVIflex 18T длиной 37 метров с теплоотдачей 622 Вт. Делим 3,5 м² на 37 м, получаем шаг укладки 0.095 м, округленно – 10 см.

Примечание. Еще проще подбирать кабельные маты – производитель указывает площадь, занимаемую нагревательным элементом. Для санузла подходит изделие мощностью 635 Вт марки DEVImat 200T, рассчитанное на квадратуру 3.45 м. кв.

Аналогичным образом рассчитываются и подбираются пленочные нагреватели, закладываемые под напольное покрытие. Маленький нюанс: при монтаже карбоновой пленки либо резистивного кабеля в жилых комнатах делается минимальный отступ от перегородок 150 мм. Эти полосы вдоль стен тоже придется отнять от общей квадратуры. На лоджиях, балконах и ванных комнатах этот отступ принимается равным шагу укладки (в примере – 10 см).

Заключение

В приведенной расчетной методике не упоминается об утеплении «пирога» теплого пола со стороны грунта либо перекрытия. Причина проста: теплоизоляция должна присутствовать в любом случае, на земле – 10 см пенопласта или плотной минеральной ваты, по перекрытию – 20 мм экструдированного пенополистирола. Точный расчет материала и толщины утеплителя – обширная тема для отдельной публикации.

Если ход вычислений показался вам чересчур сложным, попробуйте использовать онлайн-средства – калькуляторы, выкладываемые на различных сайтах. Но помните – результаты подсчетов необходимо проверять с помощью специализированных программ либо предложенным графическим способом. Пример работы с программным комплексом от бренда Herz Armaturen представлен на видео.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/teply-pol/raschet-teplogo-pola.html
• https://pol-spec.ru/vodianoy-teply-pol/raschet-teplogo-pola-vodyanogo.html
• https://eurosantehnik.ru/kak-sdelat-raschet-vodyanogo-teplogo-pola.html
• https://otivent.com/raschet-vodjanogo-teplogo-pola
