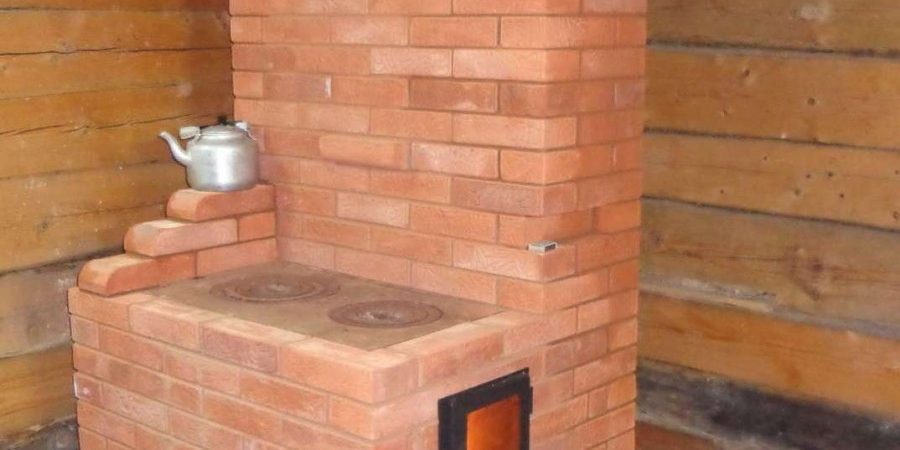

<index>Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.
Какой должна быть
Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.
К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.
Требования
Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.
Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.
Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.
Материалы
Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.
Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.
Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.
Виды
Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.
Шведская печь
«Шведка» изначально предназначалась для выполнения нескольких функций: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху, благодаря чему в комнате держится стабильная температура.
Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.
В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается, так как воздух постоянно циркулирует над ней.
Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.
Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.
Для кладки классической «шведки» своими руками необходимы:
- кирпич красный полнотелый марки М 150 — 580 штук;
- смесь сухая кладочная на глиняной основе — 200 кг;
- колосниковая решетка чугунная;
- дверца топки;
- дверца поддувала;
- чугунная плита с двумя разборными конфорками;
- духовка сварная из листового металла;
- задвижка дымохода — 2 шт;
- чистка — 3 штуки;
- стальной уголок равнополочный 40 мм — 170 см;
- полоса стальная 5х50 мм — 65 см;
- плоский шифер толщиной 10 мм — 1 лист;
- кровельное железо.
Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.
Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.
Выполняют ее так:
- на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
- на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
- следом — еще один аналогичный слой асбеста с теми же размерами;
- лист кровельного железа с теми же отступами, что и асбест;
- поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.
Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах, продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.
Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.
Правила укладки варочной плиты: видео
С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда, в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.
Малая варочная печка
На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.
Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.
На эскизе фасада указаны ее элементы:
- 1 — топка;
- 2 — зольник и поддувало;
- 3 — духовой шкаф;
- 4 — водяной бак;
- 5 — прочистная дверка.
Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.
На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.
Первые два ряда, как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.
Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.
Печи Кузнецова
Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.
В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.
В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.
Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.
Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.
Отопительно-варочная печка
Печь Кузнецова для бани
Видео: кладка отопительно-варочной печки Кузнецова
Видео: печь Кузнецова для бани
Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.
</index>Поделиться:
Разновидности печей
Печь может быть:
- отопительной, предназначенной исключительно для обогрева помещений;
- варочной, которая используется для приготовления пищи;
- комбинированной, обеспечивающей как нагрев комнат, так и возможность осуществлять на ней процесс готовки блюд.
Поскольку выполняется процесс формирования конструкции своими руками, то можно самостоятельно решить, к какому виду будет принадлежать будущая печь.
Достоинства использования
Наиболее оптимальным выбором считается отопительно-варочная печь. Она имеет следующие преимущества:
- применять сооружение можно не только для обогрева, но и для приготовления пищи;
- поскольку занимает агрегат немного места, то обеспечивается эффективное использование имеющегося пространства;
- схема кладки не слишком сильно усложняется, по сравнению с процессом создания стандартной отопительной печи;
- своими руками организовать такую печь несложно;
- выбрать можно различные отделочные материалы, которые позволят получить красивое и яркое сооружение, идеально вписывающееся в имеющийся интерьер.
Принцип работы
Перед непосредственным процессом строительства необходимо тщательно и детально изучить весь принцип работы данного оборудования. В этом случае можно будет избежать многочисленных проблем во время осуществления основных этапов формирования кладки.Можно выделить следующие элементы печи:
- Топка является центральным местом всей конструкции. В нее закладываются дрова, и здесь же осуществляется их горение. Для высокой эффективности данного процесса важно обеспечить поступление кислорода в топку, который поддерживает горение, а также продукты горения должны эффективно и грамотно выводиться.
- Поддувальная дверца обеспечивает подачу в топку необходимого количества воздуха.
- Зольник является специальной емкостью, в которую поступает зола от сгоревшего топлива.
- Каменная закладка предназначена для того, чтобы по ней поднимались вверх продукты горения, которые после этого через специальное отверстие попадают в камеру сгорания.
- Дымоход нужен для удаления продуктов горения наружу, а именно – на улицу, причем выводиться он может через крышу или стены строения.
- Вторичная камера сгорания, повышающая КПД конструкции.
Читайте также: Печь для плавки алюминия
В процессе прохождения горячих газов, возникших от горения, по различным элементам печи, обеспечивается обогрев помещения. Именно поэтому печь должна содержать все необходимые компоненты, чтобы справляться со всеми поставленными задачами. Также схема кладки должна быть тщательно и грамотно продумана, поскольку при каких-либо нарушениях можно ожидать в результате некачественную конструкцию с низким КПД. Поэтому желательно заранее хорошо изучить все нюансы данной работы и просмотреть обучающее видео, чтобы в итоге своими руками эффективно и надежно справиться с поставленными задачами.
Изготовление кирпичной печи
Поскольку конструкция обычно создается из кирпича, то нужно точно знать, как выполняется данный процесс. Для этого формируется не только схема, но и делается порядовка, которая указывает на правильную последовательность использования каждого кирпича в конструкции. Сам процесс создания печи можно разделить на следующие этапы:
Кладка конструкции
Для этого важно пользоваться чертежами и иными документами, созданными заранее своими руками.
Процесс кладки начинается с создания первого ряда, причем, обычно не используется для него раствор. Важно учитывать правильный шов, который соответствует данным, содержащимся в порядовке. Необходимо правильно определить расположение угловых кирпичей, которые укладываются только с раствором. Важно постоянно пользоваться уровнем, чтобы все кирпичи были уложены идеально ровно и правильно.
Если имеются выступающие элементы, то их можно своими руками осадить с применением киянки. Когда будет создан первый ряд кладки, а также проведена проверка грамотности выполненной работы, середину созданного ряда нужно смазать раствором для кладки. Далее, укладываются угловые кирпичи второго ряда, а после этого кладется и периметр. Как только будет выложено два ряда, нужно тщательно проверить их ровность. Таким же образом выполняется кладка последующих рядов, для чего важно постоянно ссылаться на имеющуюся порядовку и схемы. Шов в печной кладке должен быть очень тонким, поскольку от этого зависит прочность кладки. Также нужно соблюдать правильную перевязку кирпичей. Для топки лучшим решением считается шамотный кирпич, работать с которыми своими руками достаточно просто.
Читайте также: Печь для кухни электрическая
Монтаж дверок
Они могут быть прочистными или поддувальными. Перед их установкой важно убедиться, что плотность прилегания полотна к рамке является достаточной. Не должно быть перекосов или иных проблем, которые могут привести к неправильному закрыванию дверок. Все дефекты должны быть удалены перед непосредственными монтажными работами.
Установка колосника
Поскольку этот элемент обычно создается из чугуна, то важно помнить, что он нагревается при работе печи, что приводит к его расширению. Поэтому не допускается прочного замуровывания элемента в кладку печи. В ином случае можно ожидать разрушения конструкции во время нагревания печи.
Монтаж топочной дверки
Чтобы печь была удобной для использования, нужно монтировать топочную дверку, которая обычно оборачивается асбестом, что позволяет заполнить температурный зазор.
Установка дополнительных элементов
Печь может содержать большое количество разных приспособлений и деталей, которые улучшают комфортность ее применения. Все эти части могут быть смонтированы своими руками. К ним можно отнести плиту для готовки или полноценную духовку, гриль или иные элементы.
Рекомендации к работе
Чтобы печь получилась надежной, долговечной и отвечающей всем правилам и требованиям безопасности, во время ее формирования своими руками нужно следовать определенным советам, условиям и рекомендациям. Желательно заранее просмотреть специальное обучающее видео, в котором объясняются различные нюансы и особенности данной работы.
К основным правилам можно отнести:
- Важно строго следовать заранее созданной порядовке. Не допускаются ошибки во время формирования кирпичной конструкции, поскольку если будут какие-либо дефекты или отклонения, то для их устранения придется полностью разбирать всю созданную конструкцию.
- Первый ряд самой печки должен выкладываться при постоянном использовании уровня или иного измерительного оборудования. Все диагонали должны быть равными и четкими. Вертикальность углов можно проверять с применением отвеса.
- Все швы в конструкции должны обладать одинаковой толщиной, не превышающей 5 мм.
- Каждый последующий ряд должен создаваться только с раскладки кирпича насухо.
- Добиться ровности получаемых рядов можно с помощью постоянного осаждения кирпичей кельмой. При этом будет выходить из швов лишний раствор, который должен оперативно устраняться своими руками, чтобы он не успел застыть.
Читайте также: Барбекю с казаном
- Кладка должна выполняться только при постоянной перевязке швов, поэтому важно заблаговременно приобрести оптимальное количество половинок и четвертинок кирпичей. Можно сделать эти элементы самостоятельно, однако важно правильно раскалывать каждый элемент.
- При формировании дымохода не следует штукатурить их внутреннюю часть, поскольку это может негативно сказаться на теплопередаче конструкции, по которой проходят горячие газы.
- Все дополнительные печные приборы монтируется в процессе выкладки печи, причем здесь важно постоянно пользоваться порядовкой.
- Если между дверцами и кладкой образуются существенные зазоры, то их следует заполнять асбестовым раствором.
Таким образом, сделать самостоятельно печь из кирпича, которая будет отвечать всем требованиям безопасности, на самом деле, несложно. Важно только заранее изучить всю необходимую информацию, знать обо всех этапах работы, а также пользоваться качественными материалами и инструментами. При правильном подходе можно получить конструкцию, которая будет надежной, долговечной и привлекательной. При этом в самой печке не будет никаких ошибок или проблем.
Поделиться:
Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.
Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.
Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».
Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.
Разновидности печей
Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:
- голландская;
- русская;
- шведка.
Голландка
Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.
Русская печь
Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.
Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.
Шведка
Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.
Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.
Правила строительства
Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.
- Определиться с местом расположения печи.
- Подготовить правильный чертеж.
- Купить качественные материалы для строительства.
- Закупка инструментов.
- Составить смету расходов.
Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.
При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.
Выбор рабочих инструментов
При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:
- Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
- Кельма.
- Молоток-кирка.
- Лопата для раствора.
- Отвес.
- Печная линейка.
Материалы
Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.
Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.
Кроме кирпича используется:
- Просеянный песок.
- Глина – нормальной жирности.
Фундамент под печь
Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см
После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.
Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:
- выложить из кирпича;
- заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.
Процесс кладки
Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.
Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.
Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.
Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.
Перед первой топкой, рекомендуется подождать 3 недели.
Фото печей из кирпича
Также рекомендуем посетить:
<index>
Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?
Особенности
По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.
Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.
В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.
Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками, то без качественной схемы-порядовки не обойтись.
В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.
Преимущества порядовки:
- Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
- Работа посильна любому, что обеспечивает значительную экономию средств.
- Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
- Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
- Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).
Возведение печи
Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.
Каждый этап имеет важное значение и не может игнорироваться мастером.
Этап подготовки
Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.
Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.
Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.
Все готово? Теперь приступают непосредственно к кладке печи.
Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.
Подготовка основания для отопительно-варочной печи
Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.
Сначала делают стяжку из песка и цемента на уровне полового настила.
Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.
После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.
Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.
Этапы непосредственной порядовки отопительно-варочной печи
Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.
Кирпичная кладка
Этапы кирпичной порядовки выглядят следующим образом:
- Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
- Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
- Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
- Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
- Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.
- На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
- На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
- Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
- 8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.
- Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
- Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.
Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.
Особенности устройства дымохода
Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.
Нормы и правила
- Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
- Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
- Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.
- Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
- Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
- Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
- Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.
Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.
Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.
Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.
</index>
Похожие статьи
Печки буржуйкиИспользование газовой печи для домаКонструкция газогенераторных печейРассмотрим особенности отопительно-варочных печей длительного горения
- 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
- 24 Март 2016Новые водонагреватели Bosch с сухим тэном
- 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
- 10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
- Калькулятор стоимости энергоносителя для отопления
- Калькулятор стоимости устройства системы отопления
- Расчет тепловой мощности котла
- Расчет стоимости ремонтных работ
- Задать вопрос эксперту
Доброго времени, уважаемые подписчики и читатели! С Вами как обычно PechnikovYarik.
После последних 2 постов, мне написали на почту порядка 20 человек, кто-то просил порядовку печи для дома, кто-то порядовку небольшого мангала. И я решил облегчить поиск по интернету и выложить сюда порядовку печи. Она точно рабочая и проверенная.
Не забудьте, что вес печи большой, это точечное давление. Фундамент должен быть мощным. По быстрому расчету,В в печи 810 кирпичей = 3240 кг давит на 1 кв.м. Фундамент под печь должен быть равен или тяжелей печи.
Есть исключения когда делают подготовку под фундамент , сыпят щебень, песок и заливают монолитную плиту с армированием.
Но скажу сразу, прежде чем ставить свою печь, надо советоваться с архитекторами и строителями, которые смотрят грунт и делают расчеты.
Если печник говорит, да залейте 10 см и норм…..Так не надо делать.
Это я к тому что печь серьезная конструкция, подходите к ее стройке внимательно
Данная печь, условно, может обогреть до 25 кв.м.
Вот так она выглядит
Порядовка
Все пояснения даны, думаю не запутаетесь. Через ряд лучше проложить оцинкованную сетку с ячейкой 20мм.
Данной печи в Интернете нет, но скоро появится на нашем сайте.
Спасибо!
749Используемые источники:
- https://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html
- https://poluchi-teplo.ru/pch/spec/shema-kladki-pechi-trehoborotki.html
- https://materialyinfo.ru/pech-iz-kirpicha/
- https://x-teplo.ru/otoplenie/pechi-kaminy/poryadovka-varochnoj.html
- https://pikabu.ru/story/5_prostaya_pech_s_plitoy_dlya_nebolshogo_doma_ili_dachi_7169299
