Правильно подобранная система отопления принесет в каждый дом не только тепло и уют, но также избавит от неприятных последствий и лишних затрат на ремонт. Надежный водогрейный котел — основа отопительной системы дома.

Перед выбором и покупкой стоит произвести правильный расчет КПД котла и уточнить все его параметры и факторы, которые повлияют на его работу и объем вырабатываемого тепла.

Что такое КПД котла

Эффективность паровых и водогрейных котлов определяется коэффициентом полезного действия — их теплоэффективностью. То есть, это объем выработанной теплоты на производство номинального объема горячей воды в соотношении к номинальному объему сожженного топлива.

Производители указывают изначальные возможности оборудования, где КПД водогрейного котла может достигать 110%, но чаще их значение придерживается параметров 95-98%. Потребитель в дальнейшем при эксплуатации может с помощью технических модернизаций и теплоизоляции увеличить эти показатели.

Самостоятельный расчет КПД котла производится на месте монтажа и зависит от многих факторов, в том числе грамотно выстроенной системе дымоудаления, исключении недочетов при установке и т.д. Все затраченные ресурсы для работы теплоносителя (топливо, электричество) сравнивают с объемом выделенного им тепла.

Как рассчитать КПД

КПД брутто котла характеризует степень технической оснащенности, КПД нетто — экономичность расхода топлива.

Для выявления показателей КПД котла используется формула:

КПД котла=100-(Q2+Q3+Q4+Q5+Q6)

Где Q2 – теплопотери в виде дыма, вышедшего через систему вентиляции,Q3 – недостаточное сжигание смеси газа при неправильно используемых объемах газовоздушной смеси,Q4 – тепловые теплопотери из-за загрязнений теплообменника, а также, если загрязнены газовые горелки,Q5 – теплопотеря из-за внешнего холодного воздуха (влияет производительностью котельной установки),Q 6 – потеря тепла по время чистки топочной камеры. Основной фактор влияющий на телоэффективность — это уходящие отработанные продукты горения, при уменьшении их нагрева в пределах 10-12°С можно увеличить общий КПД газового котла отопления на несколько процентов.

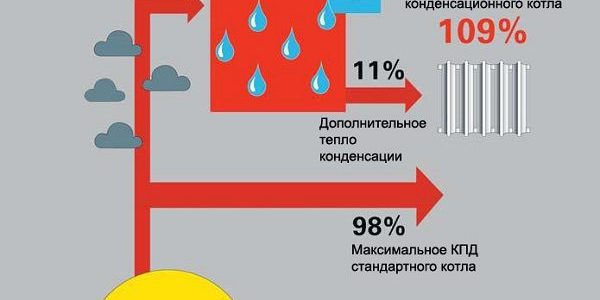

По этой же причине конденсационные котлы обладают самым высоким показателем КПД, т.е. чем ниже температура отопительного оборудования, тем выше это значение. Самым низким показателем обладает пищеварочный электрический котел в силу минимальной функциональности и простого устройства. Два используемых варианта в определении КПД газовых котлов отопления: отчетность за конкретный период времени и во время первоначальных испытаний при установке. В последнем варианте результат расчета будет более точен, благодаря наглядности в подсчете теплопотерь.

Как увеличить КПД газового котла

Создать подходящие условия для повышения коэффициента полезного действия, можно оптимизировав процессы самостоятельно или с привлечением специалиста. Изначально все параметры заложены в конструкции электрокотла, эффективность принимаемых мер по увеличению КПД техники будут зависеть от этих данных.

Источник фото: teplo-com.ru

Для начала проводят модернизация без изменения структуры твердотопливных котлов:

1. Комнатные терморегуляторы. Они контролируют температуру в жилых помещениях, не влияя на работу теплоносителя.
2. Установка циркулярного насоса, так можно стабилизировать равномерность и скорость прогревания.
3. Замена газовой горелки, повысит увеличение КПД твердотопливного котла на 5-7%. Модуляционная горелка позволит расходовать газовоздушную смесь в правильных пропорциях, что исключит неполное сжигание.
4. Расположение горелок у водяного контура прибавит к общему количеству КПД несколько процентов. Такая частичная модификация положительно повлияет на расход топлива и увеличит тепловой баланс всей системы.

Проведение регулярного обслуживания и очистка оборудования увеличит его КПД. Накипь в трубах системы отопления и сажа на внешних стенках дымохода, образующиеся в процессе работы, могут забирать до 5%. Пластиковые трубы меньше нуждаются в уходе, но осуществлять их продувку требуется периодически.

Засорившийся дымоход суживает проход отводящей дым трубы, это приводит к уменьшению тяги, а это уже не только потеря процентов тепла, но и угроза для здоровья людей, находящихся в жилых помещениях.

Также теплообменник с видимыми признаками загрязнения, которые представляют из себя солевые отложения металлов, провоцирует сильный расход всех видов энергии затраченных на работу, что уменьшает теплопроводность и может вывести из строя котел. Чистку камеры сгорания обязательна и проводят ее несколько раз в год.

Хотя увеличение КПД практически никак не влияет на теплоэффективность котельного агрегата. На нынешний день природный газ остается самым экономичным, оборудование на этом топливе более распространено и экономически оправдано, чем котлы на традиционном твердом дровяном топливе или угле.

Газовые котлы с самым высоким КПД

Лучшее качество котлов, которые еще и обладают высокими показателями КПД — иностранного происхождения. Энергосберегающие технологии, соответствующие требованиям ЕС, являются определяющими при производстве такого оборудования.

Высокие показатели обеспечивает современные инструменты модернизации, например, как модуляционная горелка. Источник фото: teplonet.ru

Подача в горелку уже подогретого газа и газовоздушной смеси, а также поступающего в камеру воздуха через двуполостную трубу в топку — обеспечивает снижение общего числа теплозатрат для котлов закрытого типа на 1-2%.

Удачный вариант модернизация котлоагрегата состоит в монтаже рециркуляции отработанных газов. При таком варианте продукты сгорания поступают в горелочное устройство после прохождения канала дымохода с сильными изломами, обогащаясь при этом кислородом из внешней среды. Максимальное КПД достигается при температуре, благодаря которой образуется конденсат (точка росы).

• Baxi.
• Buderus.
• De Dietrich.
• Vaillant.
• Viessmann.

Как заявлено их производителями в сопровождающей документации, коэффициент полезного действия данных котловых агрегатов, при подключении к низкотемпературным системам, соответствует 107-110%.

Твердотопливные котлы с высоким КПД, предназначенные для нагрева воды, отопления жилых помещений, строений разного назначения, могут качественно и эффективно работать при любых условиях. Их производительность напрямую зависит от особенностей конструкции и способа сжигания топлива.

Параметром, который определяет качество теплоотдачи при работе, является КПД (коэффициент полезного действия). Данный показатель отображает отношение выдаваемой в процессе длительного горения энергии к выделяемому полезному теплу, которым обеспечивается вся система. Он выражается в процентах, а величина зависит от качества работы котла: чем лучше функционирует агрегат, тем выше КПД.

Устройство твердотопливного котла

Устройство твердотопливного котла таково, что он способен работать как на дровах, так и на угле. Что примечательно, для монтажа данных агрегатов не нужно получать разрешение на установку. Кроме того, они не нуждаются в частых проверках и обследованиях с приглашением специалистов. Обычно агрегат имеет цилиндрическую или прямоугольную форму.

Компоненты, присутствующие во всех котлах:

1. Топка или камера сгорания. В нее закладываются дрова и затем сжигаются. За счет этого образуется тепло.
2. Поддувало (зольник) — отверстие, пропускающее воздух к месту горения. Является частью топки и отделяется от нее колосниковой решеткой, через щели которой высыпается шлак, оставшийся после сгорания дров.

Принцип действия новой разновидности котлов основан на пиролизном сжигании топлива. В них процесс получения тепловой энергии более сложный, но эффективный.

В пиролизных котлах выделяется горючий газ, полученный при разложении древесины в условиях недостатка кислорода. Данный пар перемешивается с воздухом и сгорает факелом в зоне теплообменника. Конструкция оснащена загрузочной камерой и топкой.

После укладки угля или дров в загрузочную камеру сырье поступает через керамическую горелку в камеру сгорания, где на выходе располагается факел. Регулировка подачи газа позволяет держать температуру теплоносителя на уровне 65–68 ºС.

Теплообменник является одним из самых важных узлов котла с высоким КПД. Через стенки его трубок осуществляется передача тепла. По конструкции теплообменник напоминает змеевик, который расположен в зоне пламени камеры сгорания. У новых агрегатов в большинстве случаев его конструируют так, что сама топка расположена внутри змеевика, за счет чего уменьшаются теплопотери.

Теплообменники делятся на два вида:

1. Стальные. Такие агрегаты достаточно легкие, простые в установке и стоят недорого. Однако срок их эксплуатации составляет около 10 лет. Ремонту не подлежат.
2. Чугунные. Характеризуются долгим периодом службы — свыше 20 лет. Такие котлы устойчивы к коррозии. При поломке одной из секций можно заменить ее на новую.

Что такое КПД

Коэффициент полезного действия тепловогооборудования — показатель, который определяется соотношением потраченной энергии и полезного тепла, поступающего в отопительную систему для транспортировки в помещение.

Процент эффективности вычисляется по следующей формуле:

q 1 + q 2 + q 3 + q 4 + q 5 = 100 %

Расшифровка:

• q 1 — показатель тепла, которое было передано теплоносителю — воде;
• q 2 — физический недожог — теплопотери с отходящими газами;
• q 3 — химический недожог — теплопотери при неполном сгорании горючего;
• q 4 — теплопотери при рассеивании тепла.

КПД твердотопливного котла будет увеличиваться при условии оптимизированной работы оборудования.

Качественный монтаж, выбор сырья, наличие вентиляции и условия эксплуатации существенным образом влияют на показатель эффективности.

От чего зависит

КПД в основном зависит от потери полезного тепла, возникающей в результате недожога газов, которые выделяются при сжигании топлива, а также от качественных характеристик горючего и количества выброса тепловой энергии в трубу.

Показатель коэффициента полезного действия зависит от ряда факторов:

• техническое состояние отопительного оборудования;
• нагрузка на отопительную систему;
• качество горючего, которое используется отопительным оборудованием.

Из-за чего в стальных котлах КПД выше

В стальных котлах, в отличие от чугунных, КПД будет всегда выше, поскольку для них требуются небольшие энергозатраты, чтобы нагреть определенный объем воды до необходимой температуры.

Сталь — материал менее хрупкий, чем чугун, поэтому в металлических отопительных агрегатах можно сконструировать камеру сгорания более сложной геометрической формы. Благодаря этому увеличивается площадь теплообмена, что приводит к повышению КПД.

Стальные агрегаты характеризуются меньшим числом технологических ограничений. Они позволяют повышать эффективность путем усовершенствования конструкции: добавления конвекционных каналов, охлаждаемых колосников, повышения уровня надежности теплообменника.

За счет качественной изоляции котлы из стали лучше сохраняют тепло. По прошествии двух дней после отключения агрегата температура его стенок снижается лишь на 20 градусов.

Правила эксплуатации, влияющие на величину КПД котла

Чтобы отопительное оборудование всегда работало исправно, специалисты рекомендуют придерживаться основных правил эксплуатации, влияющих на величину КПД котла.

В данном случае необходимо четко выполнять такие пункты:

1. Выбирать только оптимальные режимы дутья и функционирования вытяжки.
2. Контролировать интенсивность горения и полноту сжигания топлива.
3. Постоянно следить за величиной уноса и провала.
4. Оценивать состояние поверхностей, которые нагреваются при горении топлива.
5. Регулярно прочищать оборудование.

Критерии выбора котла

Перед установкой отопительной системы необходимо определиться с типом котла, выяснить, оборудование какой мощности необходимо, чтобы обогреть всю площадь помещения, выбрать вид топлива.

При выборе следует обратить внимание на следующие критерии:

1. Мощность котла / полезный объем загрузочной камеры. Этот показатель указывает на то, какой объем топлива можно загрузить в камеру сгорания и как часто это нужно будет делать. При одинаковых размерах чугунные изделия демонстрируют повышенную мощность.
2. Габариты. Чугунное оборудование при той же мощности, что и стальное, будет более компактным, потребует для установки в среднем на 19 % меньше свободного пространства.
3. Вид топлива. Котлы, изготовленные из высоколегированной прочной стали желательно приобретать, если в качестве основного вида топлива будет применяться уголь. Для использования дров идеальным вариантом станет агрегат с чугунной камерой.
4. Вес агрегата. Чугунный котел больше по весу приблизительно на 17 %, поэтому цена за доставку и установку данного устройства будет значительно выше.
5. Ударная прочность. Сталь пластичнее чугуна и потому риск, что металлический котел получит повреждения и трещины при погрузке или транспортировке в несколько раз ниже.
6. Долговечность. Срок службы твердотопливного агрегата составляет 10–20 лет. Продолжительность эксплуатации зависит от выполнения рекомендаций производителя. На практике при правильном обслуживании любое устройство сможет работать намного дольше.
7. Стоимость. У стальных агрегатов цена будет ниже, по сравнению с чугунными изделиями того же класса и мощности. Технология обработки листовой стали менее трудоемкая.
8. Обслуживание. Чистить теплообменники у стальных котлов легче, чем приводить в порядок чугунные изделия.

Обзор популярных моделей и цен

Производители выпускают различные виды отопительных агрегатов, рассчитанные на определенную мощность, вследствие чего имеются некоторые ограничения на размер обогреваемой площади. Обзор популярных моделей и цен твердотопливного оборудования позволяет определить, какое изделие лучше установить в частном доме.

Candle 18 AREMIKAS

Топливом для данного агрегата служат торфяные брикеты или древесные опилки. В данном устройстве используется особый способ сжигания, при котором сгорает только 10–20 см нижнего слоя загрузки. Образующийся дым при помощи распределителя направляет горячий воздух в очаг горения.

При выборе любого режима работы котла КПД будет всегда высоким. Благодаря уникальной конструкции оборудования можно сэкономить топливо даже зимой.

Преимущества котла Candle 18 AREMIKAS :

1. Стабильный и оптимальный режим работы. Минимальный — 7 часов, максимальный — 34 часа.
2. Настройка температуры воды за счет регулятора тяги воздуха.
3. Сгорает только 10–20-сантиметровый слой твердого топлива, поэтому при отключении циркуляции воды в контуре ее температура повыситься всего на 12–16 ºС.
4. Удаление золы осуществляется 2–3 раза в месяц, так как она не мешает процессу горения.
5. Компактный размер.

На российском рынке стоимость данного агрегата колеблется от 54 до 95 тыс. рублей и зависит от характеристик модели.

Цены на твердотопливные котлы AREMIKAS

твердотопливные котлы AREMIKAS

Zota Mix 40

Для работы модели Zota Mix 40 отечественного производства в качестве основного вида топлива используются уголь и дрова, а резервными источниками служат газовое и жидкое. Для смены вида источника питания у пеллетного котла снимают дверцу зольника, а у газового открывают створку камеры сгорания и устанавливают горелку. Агрегат также может работать за счет электричества. В него можно установить ТЭНы из нержавеющей стали.

Водяная рубашка расположена по всему контуру котла, в том числе и под зольником. Конструкция позволяет бункеру охлаждаться и не подвергаться деформации, обеспечивает съем дополнительного тепла и улучшение циркулирования жидкости.

Достижению максимального показателя КПД способствует возможность котла поддерживать рабочее давление в 3 атм., что также гарантирует безопасную эксплуатацию отопительной системы. Допускается повышение уровня до 4 атм. на короткое время. Агрегат оснащен манометром для контроля за температурой и давлением воды, а также автоматическим тягорегулятором.

Основные характеристики:

1. Способен обогреть площадь до 400 м².
2. Мощность котла — 40 кВт.
3. Используемое топливо — твердое.
4. По виду установки — напольный.
5. Минимальный срок эксплуатации — 15 лет.
6. Корпус топки стальной.
7. Средняя цена — от 45 до 48 тыс. руб.

Технические характеристики ZOTA MIX:

Наименование	ZOTA «Mix»-20	ZOTA «Mix»-40	ZOTA «Mix»-50
Номинальная тепловая мощность, кВт	20	40	50
Вместимость водяной камеры, л	50	120	140
Давление атм. не больше	3
КПД, %	80
Топливо	уголь, дрова, газ, дизтопливо
Мощность ТЭНб, кВт	3–9
Размеры, мм	475 х 415 х 1015	580 х 490 х 1265	680 х 490 х 1265
Топка (глубина), мм	300	400	500
Дымоход, мм	150	180	180
Труба (высота), мм	6000	9000	9000
Вес, кг	140	195	235

Цены на твердотопливные котлы ZOTA

твердотопливные котлы ZOTA

Alpine Air Solidplus-4

Данная модель полностью независима от электричества. Котел можно устанавливать в частных домах и на дачах, которые расположены в местах, где отсутствуют линии электропередач. Срок службы данного агрегата составляет свыше 15 лет.

Плюсы и основные особенности ALPINE AIR Solidplus-4:

1. Поставляется в готовом собранном виде с предоставлением гарантии.
2. Имеется встроенный терморегулятор.
3. Механическое управление.
4. Высокая эффективность теплоотдачи.
5. Долговечность конструктивных элементов.
6. Предусмотрена защита от замерзания и перегрева.
7. Компактные размеры.
8. Температурный контроль.
9. Высокий КПД. Минимальное количество вредных выбросов.
10. Плавное регулирование мощности.
11. Низкие тепловые потери.
12. Работает по принципу трехпроходной циркуляции.
13. Материал камеры — высококачественный чугун.
14. Прослужит почти 50 лет при правильной эксплуатации.
15. Универсальный дизайн.
16. Устойчивость к процессу коррозии.
17. Экономичная работа.
18. Прост в обслуживании и управлении.

В продаже имеются модели, которые характеризуются разной мощностью, объемом камер сгорания и количеством секций, так что подобрать оптимальный вариант для частного дома возможно всегда.

Характеристики:

1. Страна бренда — Турция.
2. Тип установки — напольный.
3. Мощность при использовании дров составит 25,5 кВт, угля — 17 кВт.
4. Открытая камера сгорания. Количество секций — 4.
5. Чугунный теплообменник.
6. Габариты: 107 х 52 х 47 см.
7. Гарантийный срок: 3 года.
8. Цена: 45 150 руб.

Как сделать КПД высоким

Существует много методов увеличения КПД твердотопливного оборудования. Каждый из них помогает повысить этот параметр от 3 до 7 %.

Самые эффективные способы:

1. Использование качественного топлива. По возможности необходимо использовать только сухое и качественное сырье для обогрева помещения.
2. Регулярное очищение от золы. Если нет возможности приобрести дорогое качественное горючее, необходимо чаще прочищать дымоход.
3. Проветривание помещения. Так как процесс горения происходит в средней части агрегата, то необходимо обеспечить стабильный приток свежего воздуха внутрь помещения, где будет располагаться оборудование.
4. Уменьшение теплопотерь. Если жилое здание отдает тепло быстрее, чем нагревается, покупка более качественного топлива или даже нового котельного оборудования не даст желаемого результата. Поэтому необходимо утеплить жилое помещение, поставить новые окна из дерева или пластика, надежные двери.
5. Установка вспомогательных устройств. Чтобы равномерно прогреть дом, необходимо использовать циркуляционный насос. Данный способ очень эффективен и помогает повысить КПД. Если старый агрегат не справляется с поставленной задачей по обогреву дома, то можно приобрести недорогой котел и установить его в каскад. Дополнительное оборудование можно будет использовать, когда старое в одиночку не сможет справляться с задачей обогрева.

Видео

В данном видео рассказывается о лучшем твердотопливном котле Energy Wood.

Похожие записиОтзывы и комментарии

КПД твёрдотопливного котла

Мощность твердотопливного котла системы отопления, а значит способность обогревать помещение – это конечно важный параметр, но не настолько, чтобы ставить его во главу угла. Нужно обратить внимание ещё и на то, сколько он потребляет топлива для этого. Соотношение данных затрат к количеству полезного тепла, выделенного котлом для обогрева дома называется коэффициентом полезного действия, или сокращённо КПД.

От чего зависит КПД твёрдотопливного котла (а соответственно и мощность)? В первую очередь от потерь полезного тепла, которое может происходить из-за недожога выделяемых при горении газов (благодаря чему кстати образуется сажа), качественных характеристик топлива и степени выброса в трубу энергии тепла. Об этих и других факторах, снижающих показатель КПД, будет рассказано далее.

Почему не стоит доверять рекламе

При просмотре рекламных объявлений, относящихся к мощности твёрдотопливных котлов, часто можно увидеть предложения, обещающие от 90% КПД и выше. Однако если Вы запросите какой-нибудь официальный протокол или акт, подтверждающий этот показатель – Вам его не смогут предоставить, и вот почему.

Чтобы составить подобный документ, необходимо провести испытания, используя для этого соответствующим образом стандартизованное топливо. В отношении угля или дров получить такое топливо нельзя – потому что они по своим характеристикам и составу являются самыми нестабильными в мире. Как можно получить постоянный показатель, используя непостоянные составляющие?

Нестабильность твёрдого топлива

Рассмотрим, в чём же заключается нестабильность угля или дерева в качестве топлива. Начнём с угля.

Различных марок угля, предлагаемого на рынке, бесчисленное множество. Каждая марка отличается по структуре, химическому составу и влажностью. Может состоять как из крупных кусков, так и из мельчайших частиц, и все они могут быть смешаны в разных пропорциях. Соответственно теплотворность угля каждый раз будет разная. Соответственно КПД и мощность твердотопливного угля также будет разной.

Если говорить о дровах – то здесь ситуация точно такая же. Поленья обладают разными размерами, хранятся при различной влажности воздуха, а значит способность выделять тепло у них будет различная. Так, например, если при влажности дров, равной 15%, их теплотворность будет равна примерно 4.3 кВт*ч на килограмм, то при 20% она уже будет меньше 4 кВт*ч на килограмм. При большей влажности этот показатель будет ещё ниже.

Естественно, что при таких разбросах гарантировать точные КПД и мощность твёрдотопливного котла, равный 90% — мягко говоря вводить в заблуждение.

Рассмотрим другие факторы, влияющие на показатель коэффициента полезного действия.

Неправильная подача воздуха

От того, сколько кислорода поступает в топку, сильно зависит работа пламени. Чтобы топливо нормально горело и отдавало максимальное количество тепла, ему необходимо строго определённое количество воздуха – не больше, не меньше. Если воздуха будет мало – углеводороды, выделяемые при горении, будут плохо окисляться, а значит будет меньше выделяться тепла. Если же воздуха поступает много, а он, как правило, поступает охлаждённый, снижается температура выделяемых газов и они не успевают сгореть (оседая опять же сажей на трубах) и выделить тем самым полезное тепло. Стоит заметить, что в воздухе содержится влага, на испарение которой так же тратится тепло (вместо того, чтобы обогревать дом).

Большинство твёрдотопливных котлов, предлагаемых на рынке, работают по следующему принципу. В них установлен термостат, который регулирует температуру воды, циркулирующую по отопительной системе дома для его обогрева. Если вода становится слишком горячей – термостат уменьшает подачу воздуха в котёл (так регулируется мощность твердотопливного котла). Получается, что в тот момент, когда топливо разгорелось и КПД с мощность твердотопливного котла стало максимальным, а значит пламя стало нуждаться в большем количестве кислорода – термостат искусственно снижает КПД, ограничивая подачу воздуха.

После того, как температура снизилась, термостат опять начинает подавать воздух. Но к тому моменту топливо уже догорает и ему не нужно столько кислорода. Эффективность обогрева опять снижается за счёт охлаждения выделяемых газов, о чём было сказано ранее.

Получается, что принцип действия большинства твёрдотопливных котлов абсолютно противоречит понятию высокого КПД.

Холодные стенки котла

Обычно вокруг твёрдотопливного котла смонтирована ёмкость с водой, которая, нагреваясь, циркулирует по дому. Наличие воды способствует охлаждению стенок котла. Это опять же приводит к тому, что топливо не может нормально гореть. Его остатки вылетают в трубу и оседают на ней в виде сажи, не принеся никакой пользы. Ситуация усугубляется довольно тесным пространством в топке, что так же снижает количество кислорода, и без того низкое.

Круглосуточная потеря тепловой энергии

Для поддержания нужной температуры в доме твёрдотопливный котёл должен работать 24 часа в сутки. Теперь представьте, сколько за это время полезного тепла вылетает в трубу в виде сажи и несгоревших газов? КПД при такой работе никак не может быть 90%.

Здесь стоит упомянуть ещё такой тип котла, как пиролизный. В добавок к вышеуказанным недостаткам в его случае добавляется ещё два:

1. Круглосуточно работающий вентилятор потребляет электроэнергию.
2. Благодаря тому же вентилятору в котёл поступает избыточный кислород – снижается температура газов, они не успевают сгорать и улетают в трубу.

Ускоренное движение газов по трубе становится причиной снижения ещё одного параметра – КПД теплообмена. Из за особой конструкции котла пламя в нём не успевает догореть и поднимается в теплообменник, где и затухает, оставляя попутно сажу и выбрасывая в трубу не сгоревшие газы.

Необходимость постоянно следить за работой котла

В заключение стоит сказать о том, что мощность твёрдотопливного котла необходимо контролировать круглосуточно 7 дней в неделю. Вы не сможете нормально отлучиться, куда-нибудь уехать и оставить котёл без присмотра. Фактически Вы становитесь его заложником на все месяцы отопительного сезона.

Стоит ли устанавливать такой котёл – решать конечно Вам. Но всё-таки есть смысл поискать вариант более эффективный, экономичный и не имеющий таких требований к эксплуатации.

Читайте так же:

Отопительная техника, работающая на твердом топливе, представлена сегодня целой группой аппаратов. Каждый твердотопливный котел, выпускаемый сегодня отечественными и зарубежными компаниями-производителями – это совершенно новые, высокотехнологичные нагревательные приборы. Благодаря внедрению в конструкцию отопительных приборов технических новшеств и оснащения устройствами автоматического контроля, удалось значительно повысить КПД, оптимизировать работу твердотопливных котлов.

В нагревательных приборах этого вида используется традиционный принцип действия, аналогичный хорошо знакомому для нас варианту печного отопления. Основное действие обусловлено процессом  генерации тепловой энергии выделяемой при сгорании в топке котла угля, кокса, дров и других топливных ресурсов с последующей передачей тепла теплоносителю.

Как и другие устройства, обеспечивающие выработку, передачу энергии, котельное оборудование имеет свой коэффициент полезного действия. Рассмотрим более детально, что собой представляет КПД агрегатов, работающих на твердом топливе. Постараемся найти ответы на вопросы, связанные с этими параметрами.

Что такое КПД отопительных приборов

Для любого нагревательного агрегата, в задачу которого входит обогрев внутреннего пространства жилых зданий и сооружений различного назначения, важным компонентом была, есть и остается эффективность работы. Параметром, определяющим эффективность твердотопливных котлов, является коэффициент полезного действия. КПД показывает отношение затраченной тепловой энергии, выдаваемой котлом в процессе горения твердого топлива к полезному теплу, которым снабжается вся система отопления.

Выражается это соотношение в процентах. Чем лучше работает котел, тем выше проценты. Среди современных твердотопливных котлов есть модели с высоким КПД, высокотехнологичные, эффективные и экономичные агрегаты.

Для справки: в качестве грубого примера, следует оценить тепловой эффект, получаемый при сидении возле костра. Выделяемая при горении дров тепловая энергия способна обогреть ограниченное вокруг костра пространство и предметы. Большая часть тепла от горящего костра (до 50-60%) уходит в атмосферу, ни давая никакой пользы, кроме эстетического содержания, в то время как соседние предметы и воздух получают ограниченное количество килокалорий. Коэффициент полезного действия у костра минимальный.

Коэффициент полезного действия отопительной техники сильно зависит от того, какой вид топлива используется и каковы конструктивные особенности устройства.

К примеру: при горении угля, дров или пеллет выделяется разного количество тепловой энергии. Во многом КПД зависит от технологии сжигания топлива в камере сгорания и типа системы отопления. Другими словами, каждый вид нагревательных приборов (традиционные котлы на  твердом топливе, агрегаты длительного горения, пеллетные котлы и аппараты, работающие за счет пиролиза), обладает своими технологическими особенностями конструкции, влияющие на параметры КПД.

Отражаются на эффективности котлов так же условия эксплуатации и качество вентиляции. Слабая вентиляция становится причиной нехватки воздуха, необходимого для высокой интенсивности процесса сжигания топливной массы. От состояния дымохода зависит не только уровень комфорта во внутренних помещениях, но и КПД обогревательной техники, работоспособность всей системы отопления.

Сопроводительная документация на отопительный котел должна иметь заявленный производителем КПД оборудования. Соответствие реальных показателей заявленной информации достигается за счет правильного монтажа аппарата, обвязкой и последующей эксплуатацией.

Правила эксплуатации котельных устройств, соблюдение которых оказывает влияние на величину КПД

Любой вид отопительного агрегата имеет свои параметры оптимальной нагрузки, которая должна быть максимально полезной, с технологической и экономической точки зрения. Процесс эксплуатации твердотопливных котлов построен таким образом, что большую часть времени техника работает в оптимальном режиме. Обеспечить такую работу позволяет соблюдение правил эксплуатации отопительного оборудования, работающего на твердом топливе. В данном случае необходимо придерживаться и следовать следующим пунктам:

• необходимо соблюдать приемлемые режимы дутья и работы вытяжки;
• постоянный контроль над интенсивностью горения и полноты сгорания топлива;
• контролировать величину уноса и провала;
• оценка состояния нагреваемых в процессе горения топлива поверхностей;
• регулярная чистка котла.

Перечисленные пункты являются тем необходимым минимумом, которого нужно придерживаться во время эксплуатации котельного оборудования в отопительный сезон. Соблюдение простых и понятных правил позволит получить заявленный в характеристиках КПД автономного котла, улучшить работу твердотопливного котла.

Можно сказать о том, что каждая мелочь, каждый элемент конструкции нагревательного прибора сказывается на величине коэффициента полезного действия. Правильно сконструированный дымоход, система вентиляции обеспечивают оптимальный приток воздуха в топочную камеру, что существенно отражается на качестве горения топливного продукта. Работа вентиляции оценивается величиной коэффициента избытка воздуха. Чрезмерное увеличение объема поступающего воздуха приводит к перерасходу топлива. Тепло интенсивнее уходит через трубу вместе с продуктами горения. При уменьшении коэффициента работа котлов существенно ухудшается, высока вероятность возникновения в топке зон, ограниченных кислородом. При такой ситуации в топке начинает образовываться и скапливаться в больших количествах сажа.

Интенсивность и качество горения в твердотопливных котлах требуют постоянного контроля. Загрузка топочной камеры должна выполняться равномерно, не допуская очаговых возгораний.

На заметку: уголь или дрова равномерно распределяются по колосникам или по решетке. Горение должно проходить по всей поверхности слоя. Равномерно распределенное топливо быстро подсыхает и горит по всей поверхности, гарантируя полное выгорание твердых компонентов топливной массы до летучих продуктов горения. Если вы правильно заложили топливо в топку, пламя пи работе котлов будет ярко желтого, соломенного цвета.

Во время горения важно не допускать провалов топливного ресурса, иначе придется столкнуться с существенным  механическими потерями (недожог) топлива. Если не контролировать положения топлива в топке, упавшие в зольный ящик крупные фрагменты угля или дров могут привести к несанкционированному возгоранию остатков продуктов топливной массы.

Сажа и смола, скопившаяся на поверхности теплообменника, уменьшают степень нагрева теплообменника. В результате всех перечисленных нарушений условий эксплуатации уменьшается полезный объем тепловой энергии, необходимой для нормальной работы системы отопления. Как следствие, можно говорить о резком снижении КПД отопительных котлов.

Факторы, от которых зависит КПД котлов

Котлы с высоким значением КПД на сегодняшний день представлены следующей отопительной техникой:

• агрегаты, работающие на угле и на другом твердом ископаемом топливе;
• пеллетные котлы;
• аппараты пиролизного типа.

КПД нагревательных приборов, в топку которых идет антрацит, каменный  уголь и торфяные брикеты, составляет в среднем 70-80%. Значительно  больший коэффициент полезного действия у пеллетных устройств – до 85%. Загружаемые гранулами, нагревательные котлы этого типа отличаются высокой эффективностью, выдаваемые во время горения топлива огромное количество тепловой энергии.

На заметку: одной загрузки вполне достаточно для работы аппарата на оптимальных режимах до 12-14 часов.

Абсолютный лидер среди твердотопливного отопительного оборудования – пиролизный котел. В этих приборах используется дрова или отходы древесины. КПД такой техники сегодня составляет 85% и более. Агрегаты так же относятся к высокоэффективным устройствам длительного горения, но при соблюдении необходимого условия —  влажность топлива не должна превышать 20%.

Немаловажным для значения коэффициента полезного действия является тип материала, из которого изготовлен отопительный прибор. Сегодня на рынке представлены модели твердотопливных котлов, выполненных из стали и из чугуна.

Для справки: К первым относятся стальные изделия. Для снижения рыночной стоимости агрегата, компании – производители используют основные элементы конструкции, выполненные из стали. Например, теплообменник изготавливается из высокопрочной жароустойчивой черной стали толщиной 2-5 мм. Таким же образом изготавливаются нагревательные трубчатые элементы, используемые для нагрева основного контура.

Чем толще сталь, используемая в конструкции, тем выше теплообменные характеристики оборудования. Соответственно растет коэффициент полезного действия.

В аппаратах из стали увеличение КПД достигается за счет установки специальных внутренних перегородок в виде труб – ступеней основного потока и рассекателей дыма. Меры вынужденные и частичные, позволяющие незначительно повысить эффективность основного устройства. Среди моделей стальных твердотопливных котлов редко можно встретить приборы, имеющие КПД выше 75%. Сроки эксплуатации таких изделий составляют 10-15 лет.

Зарубежные компании с целью повышения КПД стальных отопительных котлов используют в своих моделях процесс нижнего сжигания, с 2-мя или с 3-мя тяговыми потоками. В конструкции изделий предусмотрена установка трубчатых нагревательных элементов для улучшения теплообмена. Подобная техника имеет КПД в пределах 75-80%, и прослужить может дольше, в 1,5 раза.

В отличие от стальных агрегатов, большей эффективностью обладают чугунные твердотопливные аппараты.

В конструкции чугунных агрегатов используются теплообменники, изготовленные из чугунного сплава особой марки, обладающего высокой теплоотдачей. Такие котлы чаще всего используются для открытых отопительных систем отопления. Изделия дополнительно оснащаются колосниками, благодаря которым осуществляется интенсивный отбор тепловой энергии непосредственно от горящего топлива, размещенного на колосниках.

КПД у таких нагревательных приборов составляет 80%. Следует учитывать огромные по времени сроки эксплуатации чугунных котлов. Срок работоспособности у подобной техники составляет 30-40 лет.

Как повысит эффективность отопительной техники, работающей на твердом топливе

Сегодня многие потребители, имея в своем распоряжении твердотопливный котел, стараются найти наиболее удобный и практичный способ как повысить КПД отопительного оборудования. Технологичные параметры нагревательных приборов, заложенные производителем, со временем теряют свои номинальные значения, поэтому для повышения эффективности котельного техники изыскиваются различные способы и средства.

Рассмотрим один из наиболее эффектных вариантов, установка дополнительного теплообменника. В задачу новой оснастки входит снятие тепловой энергии с летучих продуктов горения.

На видео можно увидеть, как сделать самостоятельно экономайзер (теплообменник)

Для этого нам предварительно необходимо узнать какова температура дыма на выходе. Изменить ее можно при помощи мультиметра, который помещается непосредственно в середину дымохода. Данные о том, сколько можно получить дополнительного тепла от улетучивающихся продуктов горения необходимы для расчета площади дополнительного теплообменника. Делаем следующие действия:

• отправляем в топку дрова определенного количества;
• засекаем за сколько времени прогорит определенное количество дров.

За 1 час у нас сгорело: 14,2/3,5 = 4,05 кг. дров.

Для расчета количества дыма  используем общепринятое значение  — 1 кг. дров  = 5,7 кг. дымовых газов. Далее умножаем количество сгоревших за один час дров  на количество дыма, получаемое при сгорании 1 кг. дров. В итоге: 4,05 х 5,7 = 23,08 кг. летучих продуктов горения.  Эта цифра и станет отправной точкой для последующих расчетов количества тепловой энергии, которую можно использовать дополнительно для нагрева второго теплообменника.

Q = 23,08 х 1,1 (460-160) = 8124 кДж тепловой энергии.

В итоге получаем точное значение дополнительной мощности, которую обеспечивают летучие продукты горения: q = 8124/3600  = 2,25 кВт, цифра большая, которая может оказать существенное влияние на повышение эффективности отопительного оборудования. Зная о том, сколько энергии уходит впустую, желание оснастить котел дополнительным теплообменником вполне оправдано. За счет притока дополнительной тепловой энергии для работы по нагреву теплоносителя, повышается не только эффективность всей системы отопления, но и сам КПД отопительного агрегата растет.

Выводы

Несмотря на обилие моделей современной отопительной техники, твердотопливные котлы продолжают оставаться одним из эффективных и доступных видом нагревательного оборудования. В сравнении с электрическими котлами, которые имеют КПД до 90%, агрегаты на твердом топливе обладают высоким экономическим эффектом. Увеличение коэффициента полезного действия на новых моделях, позволило этому виду котельного оборудования вплотную приблизиться к электрическим и газовым котлам.

Современные аппараты на твердом топливе способны не только работать длительное время, используя доступное по цене природные топливные ресурсы, но и обладают высокими эксплуатационными характеристиками.

</ul>

</ul>

</ul>

КПД (коэффициент полезного действия) отопительного котла – это соотношение объема потребляемого топлива к объему выделяемого тепла. КПД даже наиболее эффективных современных моделей водогрейных котлов не может быть 100% в виду теплопотерь внутри котла, недостаточной теплопроводности металлов или несовершенства принципа работы. Кроме того, эффективность одной и той же модели газового котла зависит и от нагрузки: указанный в паспорте КПД является реальным не во всем диапазоне теплопроизводительности.

В статье мы разберем как правильно считать КПД, от чего он зависит и как увеличить эффективность уже приобретенного котла своими силами.

КПД-брутто и КПД-нетто

Не всё выработанное при сгорании топлива тепло направляется на нагрев теплоносителя, определенная часть расходуется на собственные нужды котлоагрегата: турбина, вентилятор или дымосос, циркуляционный насос, работа автоматики и электронного дисплея, работа электропривода (как вы уже поняли, в расчете используются все виды получаемой энергии, в том числе и электроэнергия, если котел энергозависимый).

С учетом этого принято разделять эффективность котла по выработанной теплоте (КПД-брутто) и отпущенной теплоте (КПД-нетто).

Такая классификация позволяет выделить степень технического совершенства котла – КПД-брутто или экономичность расхода топлива и электроэнергии – КПД-нетто.

Как рассчитать КПД котла отопления

Рассчитать значения можно несколькими способами. В европейских странах расчет КПД котла отопления принято производить по температуре отходящих газов (метод прямого баланса), то есть зная разницу между температурой окружающей среды и реальной температурой отходящих через дымоход газов. Формула довольно проста:

ηбр = (Q_i^r/Q1) 100%, где

• ηбр (читается «эта») – КПД котла «брутто»;
• Q_i^r(МДж/кг) – общее количество тепла, выделяемое при сжигании топлива;
• Q1 (МДж/кг) – к-во тепла, которое удалось аккумулировать, т.е. использовать в целях обогрева дома.

Например, если Q1 = 22 МДж/кг, Q_i^r = 19 МДж/кг, то КПД «брутто» = (19/22)*100 = 86,3%. Все замеры проводятся при уже установившемся, стандартном режиме работы котла.

Метод прямого баланса не учитывает теплопотери самого котлоагрегата, недожог топлива, отклонения в работе и прочие особенности, поэтому был придуман принципиально другой, более точный способ расчета – «метод обратного баланса». Используется уравнение:

ηбр = 100 – (q2 + q3 + q4 + q5 + q6), где

• q2 – потери тепла с уходящими газами;
• q3 – потери тепла вследствие химического недожога горючих газов (применимо к газовым котлам);
• q4 – потери тепловой энергии с механическим недожогом;
• q5 – теплопотери от наружного охлаждения (через тепплообменник и корпус);
• q6 – потери тепла с физическим теплом шлаков, удаляемых из топки.

КПД «нетто» котла отопления согласно методу обратного баланса:

ηнетто = ηбр — Qс.н, где

• Qс.н – общий расход тепловой и электрической энергии на собственные нужды в % выражении.

Реальный КПД практически всегда будет отличаться от заявленного производителем, поскольку зависит от правильности монтажа котла и отопительной системы, системы дымоудаления, качества электроснабжения и т.д. Измеряется он, соответственно, уже на месте.

От чего зависит тепловая эффективность котлоагрегатов

Коэффициент полезного действия отопительных котлов равен не при любой мощности, существует пропорциональная зависимость от нагрузки: увеличение тепловой нагрузки (к-ва сжигаемого топлива) увеличивает и теплопотери через корпус или дымоход. Так же точно эксплуатация на минимальной мощности не всегда обеспечивает полноценное сгорание топлива, что приводит к снижению КПД.

Например, в сервисной инструкции к газовым котлам Protherm Волк KSO мощностью 12,5 кВт и 16,0 кВт указано, что при работе на максимальной мощности (12,8 кВт и 16,3 кВт соответственно) КПД равен 92,5 %, в то время как при работе с минимальной нагрузкой (4,5 кВт и 5,8 кВт) – снизится и составит всего 78,4 %.

Это одна из основных причин, почему стоит осознанно подходить к выбору мощности котлоагрегата. Наиболее оптимальная работа в большинстве моделей достигается при нагрузке в диапазоне 60-90% от максимальной мощности.

В остальном коэффициент полезного действия зависит исключительно от технологического совершенства модели, направленного на снижение вышеописанных q2-6 (снижение температуры отходящих газов, эффективное сжигание топлива, модулируемые горелки, теплоизоляция и т.д.), а также от качества обслуживания и эксплуатации котлоагрегата. Чистота теплоносителя, регулярная чистка и промывка – все это со временем серьезно влияет на КПД.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Значения современных котлов в зависимости от вида топлива

Фото	Вид котла в зависимости от сжигаемого топлива	Средний КПД, %
	Газовые
— Конвекционные	87-94
— Конденсационные	104-116*
	Твердотопливные
— Дровяные	75-87
— Угольные	80-88
— Пеллетные	80-92
	Жидкотопливные
— На дизельном топливе	86-91
— На мазуте	85-88
	Электрические ТЭНовые	99-99,5

*С точки зрения физики КПД не может превышать 100%: больше тепловой энергии, чем выделяется при сжигании топлива получить невозможно. Однако все зависит от того, как считать. Есть два определения:

• низшая теплота сгорания – тепло, полученное при сгорании топлива, когда продукты сгорания просто удаляются через дымоход;
• высшая теплота сгорания – теплота с учетом в том числе и энергии, содержащиеся в водяном паре – одном из продуктов сгорания горючих газов.

Газовые конденсационные котлы дополнительно аккумулируют и тепловую энергию конденсата, образующегося из продуктов сгорания газа и оседающего на дополнительном теплообменнике. Таким образом, существенная часть тепла не «вылетает в трубу», а температура отходящих газов практически равна атмосферной.

Согласно действующим нормам, как в России, так и в Европе, КПД отопительных котлов рассчитывается по низшей удельной теплоте сгорания, поэтому учет дополнительного тепла, извлекаемого из конденсата, приводит к значениям более 100%. При расчете по высшей теплоте сгорания КПД конденсационных газовых котлов равен 96-98% в зависимости от модели и типа монтажа: у настенных котлов КПД обычно выше, чем у напольных (это относится ко всем газовым котлоагрегатам).

Также из таблицы можно заметить, что средний КПД твердотопливных котлов также отличается в зависимости от используемого топлива, связанно это со степень сжигания топлива, его теплоотдачей, температурой горения и теплопотерями с физическим теплом шлаков, удаляемых из топочной камеры. Даже один и тот же твердотопливный котел может выдавать разный КПД при работе на разных видах топлива.

Как увеличить КПД газового котла

Повысить эффективность сжигания топлива вмешательством в техническое устройство котла практически невозможно, тот же слой теплоизоляции установить не получится в виду банальной непредусмотренности производителем места под него. Кроме того, делать это своими руками запрещено. Тем не менее есть способы увеличить КПД газового котла, особенно, если это несовершенная модель старого образца:

1. Готовый экономайзер для дымохода – заменяет определенный отрезок дымохода и предназначен для аккумуляции тепла отходящих через дымоход газов (некая имитация конденсационных котлов). Однако нужно точно посчитать параметры экономайзера и требования к дымоходу, чтобы сохранить необходимую тягу и предотвратить обратную тягу, например, при сильном ветре. Цена вопроса – 1 700-2 500 руб.




2. Самодельный экономайзер – практически идентичный с вышеописанными готовыми изделиями. Как сделать эффективный экономайзер мы уже описывали в одной из предыдущих статей.
3. Чистка котла и промывка теплообменника – это регулярные меры обслуживания, бессмысленные для новых котлоагрегатов, но крайне эффективные для эксплуатируемых хотя бы несколько сезонов. Дело в том, что во время эксплуатации внутри теплообменника образуются накипь и прочие солевые отложения, забиваются внешние ребра теплообменника, горелки и запальник. Все это приводит к увеличению расхода газа, снижению теплопроизводительности, соответственно, снижению КПД (часто до 20-30%). Как и насколько часто необходимо чистить газовый котел мы также уже разбирали ранее.
4. Газовый фильтр – устанавливается он перед запорной арматурой газовой магистрали и предназначен для очистки газа от мусора и примесей, иногда встречающихся в составе. Это не только способствует снижению сажеобразования, но и, повышая качество топлива, незначительно снижает теплопотери при недожоге.

Остальные же методы заключаются в правильных пуско-наладочных работах, которые проводятся единожды, при первом запуске котла, исключительно специалистами. При правильной изначальной настройке обеспечивается КПД, гарантируемый производителем. Важно понимать, что повысить этот показатель вмешательством в техническое устройство самого котла невозможно, и уж тем более – не безопасно.

Используемые источники:

• https://kotle.ru/naladka/kpd-kotla
• https://otoplenie-expert.com/tverdotoplivnye-kotly/vysokim-kpd.html
• https://eurosantehnik.ru/kpd-i-moshhnost-tvyordotoplivnyx-kotlov-vyyasnyaem-naskolko-oni-effektivny.html
• https://znatoktepla.ru/kotly/tverdotoplivnie/povyshaem-effektivnost-kpd-tverdotoplivnogo-kotla.html
• https://gradusplus.com/kotly/kak-rasschitat-i-uvelichit-kpd/
