Описание
Счетчики могут дополнительно комплектоваться датчиком для дистанционной передачи низкочастотных импульсов. При оснащении счетчиков импульсными датчиками в обозначении счетчика появляется буква «И». Передаточный коэффициент 0,01 м³/имп (10л/имп).
- Универсальные счетчики предназначены для измерения объёма холодной и горячей воды;
- Высочайшее качество и точность изготовления;
- Самая компактная конструкция в классе;
- Магнитная защита от внешнего магнитного поля;
- Максимальный межповерочный интервал;
- Широкий спектр исполнений на основе базовой модели;
- Особенности конструкции корпуса водосчётчика исключают возможность протечки;
- Надежное соединение без кольца и необходимости пломбировки, с высокой степенью защиты от вмешательств;
- Стальное стопорное кольцо;
- Мембрана повышенной жесткости с высокими теплоизоляционными свойствами;
- Внешний вид с учётом современных требований;
- Монтажный комплект с обратным клапаном;
- Комплект присоединительной арматуры латунный, резьба на штуцере коническая с упором. Гайка имеет «ушки» для пломбировки;
- Кратковременно выдерживает температуру до 100 °C.
Главная страница→Продукция→4. Расход→4.1. Расходомеры жидкости→4.1.1. Квартирные счетчики воды (водосчетчики)→ Счетчики воды СВУ-15, -15И, -15М универсальные (Ду 15мм)
Метрологические классы А и В.
Все счетчики СВУ-15 (-15И, -15М) снабжены антимагнитной защитой для предупреждения возможных попыток потребителей занизить показания водосчетчика. Счетчики устойчивы к воздействию магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м.
Серия универсальных водосчетчиков СВУ-15 НЕВОД создана специально для систем учета и сбора данных «Умный учет», «Умный дом»* на основе прибора с базовым счетным механизмом.Счетчики СВУ-15, СВУ-15И, СВУ-15М выпускаются на самом современном автоматизированном заводе с высочайшим уровнем точности изготовления.
*- счетчики с импульсным выходом и выходом M-bus.
См. подробные технические характеристики:счетчики воды СВУ-15;счетчики воды СВУ-15И (с импульсным выходом);счетчики воды СВУ-15М (с выходом M-bus).
Счетчики воды СВУ-15И комплектуются датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса)счетчика равен 0,01м³/имп (10л/имп). Импульсный выход счётчика СВУ-15И является универсальным. Водосчетчик СВУ-15-И подключается к устройствам, использующим систему с герконом и устройствам, поддерживающим стандарт NAMUR.
Счетчики воды СВУ-15М оснащены модулем передачи данных M-Bus с весом импульса 0,001 (м3/имп.) с автономным питанием и энергонезависимой памятью и предназначены для работы в сетях «умного учета». M-Bus является стандартным протоколом для дистанционного считывания показаний счетчиков и поддерживается большинством ведущих производителей приборов учета энергоносителей.
Стоимость счетчика воды СВ-15, -15И, -15М зависит от модели, исполнения, общего объема заказа и других ценообразующих факторов (см. форму заказа счетчика воды СВУ-15, СВУ-15И, СВУ-15М, как выбрать, заказать, купить).Цена счетчика воды СВУ-15 — от 580 руб. Цена водосчетчика СВУ-15 указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе счетчиков воды СВУ-15, СВУ-15И, СВУ-15М (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Особенности и преимущества счетчиков воды СВУ-15, СВУ-15И, СВУ-15М НЕВОД:
— универсальные счетчики предназначены для измерения объёма холодной и горячей воды;
— высочайшее качество и точность изготовления;
— cамая компактная конструкция в классе;
— магнитная защита от внешнего магнитного поля (т.н. «антимагнитная защита», счетчики устойчивы к воздействию магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м);
— максимальный межповерочный интервал до 6 лет;
— широкий спектр исполнений на основе базовой модели;
— особенности конструкции корпуса водосчётчика исключают возможность протечки;
— надежное соединение без кольца и необходимости пломбировки, с высокой степенью защиты от вмешательств;
— стальное стопорное кольцо;
— мембрана повышенной жесткости с высокими теплоизоляционными свойствами;
— внешний вид с учётом современных требований;
— монтажный комплект с обратным клапаном;
— комплект присоединительной арматуры латунный, резьба на штуцере коническая с упором. Гайка имеет «ушки» для пломбировки;
— кратковременно выдерживает температуру до 100 °C.
Принцип работы универсальных счетчиков воды СВУ-15 состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.
Счетчик воды СВУ-15 представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетногс механизма с индикаторным устройством.
Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой или стопорным кольцом. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами.
Корпус водосчетчика изготовлен из латуни или из латуни с покрытием хромом. Счетный механизм, имеющий масштабирующий механический 3редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчик имеет встроенную во входной патрубок защитную сетку, которая защищает камеру от попадания в нее крупных механических частиц. Сетка также выполняет функцию струевыпрямителя и содержит радиально расположенные отверстия различного сечения и формы.
Крепление счетчика к трубопроводу осуществляется с помощью комплекта монтажных частей. Комплект монтажных частей обеспечивает необходимые длины прямых участков до и после счетчика.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
По отдельному заказу в состав счетчика может быть включен обратный клапан специальной конструкции, который монтируется в выходной штуцер счетчика. Конструкция обратного клапана позволяет при необходимости извлечь его из выходного штуцера. Характеристики пружины обратного клапана подобраны таким образом, чтобы обеспечить минимальную потерю давления.
| Параметр (характеристика) счетчиков воды СВУ-15 | Значение параметра (характеристики) |
| Диапазон рабочих температур | 5…90°C |
| Межповерочный интервал | 6 лет |
| Диаметр условного прохода | 15 мм |
| Корпус латунь | ЛС-59 |
| Ёмкость счётного механизма | 99999,999 м³ |
| Цена деления младшего разряда | 0,0001 м³ |
| Метрологический класс | |
| вертикальная установка | класс А |
| горизонтальная установка | класс B |
| Максимальное рабочее давление воды | Не более 1,6 Мпа |
| Потеря давления при Qmax | Не более 0,1 Мпа |
| Пределы допускаемой относительной погрешности | |
| в диапазоне расходов воды от Qmin до Qt | ± 5% |
| в диапазоне расходов воды от Qt до Qmax вкл | ± 2% |
Диапазоны измерения расхода счетчиков воды СВУ-15
| Q расход воды | СВУ-15 |
| Qmin Минимальный Класс B | 0,03 м³/ч |
| Qmin Минимальный Класс А | 0,06 м³/ч |
| Qt Переходный Класс B | 0,12 м³/ч |
| Qt Переходный Класс А | 0,15 м³/ч |
| Qn Номинальный | 1,50 м³/ч |
| Qmax Макcимальный | 3,00 м³/ч |
| Порог чувствительности | не более 0,5 Qmin |
Габаритные и монтажно-присоединительные размеры счетчиков воды СВУ-15
Габаритные размеры счетчика воды СВУ-15 НЕПТУН
| Габаритные размеры | H | B | D1 на корпусе | D2 на штуцере | L1 | L2 в сборе |
| МЕТЕР СВУ-15 | 82 | 76 | G 3/4″ | R 1/2″ | 110 | 200 |
| МЕТЕР СВУ-15 (короткобазный) | 82 | 76 | G 3/4″ | R 1/2″ | 80 | 172 |
Счетчик воды СВУ-15И комплектуются датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса) водосчетчика равен 0,01м³/имп (10л/имп).
Импульсный выход счётчика является универсальным. Счётчик подключается к устройствам, использующим систему с герконом и устройствам, поддерживающим стандарт NAMUR.
Основные метрологические параметры счетчика воды СВУ-15И
| Параметр (характеристика) счетчика воды СВУ-15И | Значение параметра (характеристики) |
| Диапазон рабочих температур | 5…90°C |
| Межповерочный интервал | 6 лет |
| Диаметр условного прохода | 15 мм |
| Корпус латунь | ЛС-59 |
| Ёмкость счётного механизма | 99999,999 м³ |
| Цена деления младшего разряда | 0,0001 м³ |
| Метрологический класс | |
| вертикальная установка | класс А |
| горизонтальная установка | класс B |
| Максимальное рабочее давление воды | Не более 1,6 Мпа |
| Потеря давления при Qmax | Не более 0,1 Мпа |
| Пределы допускаемой относительной погрешности | |
| в диапазоне расходов воды от Qmin до Qt | ± 5% |
| в диапазоне расходов воды от Qt до Qmax вкл | ± 2% |
Диапазоны измерения расхода счетчика СВУ-15И
| Q расход воды | СВУ-15И |
| Qmin Минимальный Класс B | 0,03 м³/ч |
| Qmin Минимальный Класс А | 0,06 м³/ч |
| Qt Переходный Класс B | 0,12 м³/ч |
| Qt Переходный Класс А | 0,15 м³/ч |
| Qn Номинальный | 1,50 м³/ч |
| Qmax Макcимальный | 3,00 м³/ч |
| Порог чувствительности | не более 0,5 Qmin |
Габаритные и монтажно-присоединительные размеры счетчика СВУ-15И
| Габаритные размеры | H | B | D1 на корпусе | D2 на штуцере | L1 | L2 в сборе |
| МЕТЕР СВУ-15И | 82 | 76 | G 3/4″ | R 1/2″ | 110 | 200 |
| МЕТЕР СВУ-15И (короткобазный) | 82 | 76 | G 3/4″ | R 1/2″ | 80 | 172 |
Счетчик воды СВУ-15М оснащен модулем m-Bus с автономным питанием и энергонезависимой памятью. Предназначен для работы в сетях «умного учета».
Основные метрологические параметры счетчиков воды СВУ-15М
| Параметр (характеристика) счетчиков воды СВУ-15М | Значение параметра (характеристики) |
| Диапазон рабочих температур | 5…90°C |
| Межповерочный интервал | 6 лет |
| Диаметр условного прохода | 15 мм |
| Корпус латунь | ЛС-59 |
| Ёмкость счётного механизма | 99999,999 м³ |
| Цена деления младшего разряда | 0,0001 м³ |
| Метрологический класс | |
| вертикальная установка | класс А |
| горизонтальная установка | класс B |
| Максимальное рабочее давление воды | Не более 1,6 Мпа |
| Потеря давления при Qmax | Не более 0,1 Мпа |
| Пределы допускаемой относительной погрешности | |
| в диапазоне расходов воды от Qmin до Qt | ± 5% |
| в диапазоне расходов воды от Qt до Qmax вкл | ± 2% |
Диапазоны измерения расхода счетчиков воды СВУ-15М
| Q расход воды | СВУ-15М |
| Qmin Минимальный Класс B | 0,03 м³/ч |
| Qmin Минимальный Класс А | 0,06 м³/ч |
| Qt Переходный Класс B | 0,12 м³/ч |
| Qt Переходный Класс А | 0,15 м³/ч |
| Qn Номинальный | 1,50 м³/ч |
| Qmax Макcимальный | 3,00 м³/ч |
| Порог чувствительности | не более 0,5 Qmin |
Габаритные и монтажно-присоединительные размеры счетчиков воды СВУ-15М
| Габаритные размеры | H | B | D1 на корпусе | D2 на штуцере | L1 | L2 в сборе |
| МЕТЕР СВУ-15М | 82 | 76 | G 3/4″ | R 1/2″ | 110 | 200 |
| МЕТЕР СВУ-15М (короткобазный) | 82 | 76 | G 3/4″ | R 1/2″ | 80 | 172 |
Для оформления заказа на счетчик воды СВУ-15, -15И, -15М НЕВОД следует выбрать нужную модификацию, в зависимости от потребности в импульсном или M-bus выходе. Базовая модификация СВУ-15 этих выходов не имеет, и, соответственно, не может быть включена в системы «Умный дом», «Умный учет». Также нужно указать монтажную длину (110 или 80мм для короткобазного исполнения). По отдельному заказу в состав счетчика может быть включен обратный клапан специальной конструкции, который монтируется в выходной штуцер счетчика.
В случае возникновения затруднений при выборе нужной модификации водосчетчика СВУ15, а также по любым другим вопросам просим обращаться в отдел продаж по соответствующим телефонам либо электронной почте.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тахометрические водосчетчики-сухоходы СВУ15, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация на СВУ-15
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации СВУ-15, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Copyright © ТЕПЛОПРИБОР.рф 2015-2019 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ; ред. ПОМ, соавторы meter, ДЕК/ОРН, КЦ-М15/П0. ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля расхода / Расходомеры жидкости / Тахометрические счетчики холодной, горячей воды и универсальные (+5+90С): квартирные/бытовые (крыльчатые Ду15, Ду20) и общедомовые/промышленные водосчетчики с Ду более 25мм — СВУ-15, -15И, -15М, СВ-15Х, СВ-15Г, Саяны-Т, ПУЛЬС-15У, ВСХ-15…-40, ВСХд-15…-40, ВСТ-15…-40, ПУЛЬСАР-М, СТВУ, СТВХ СТРИМ, СТВК-1, ВСХНК, ВСХКНд и др. См. техописание/характеристики ВС, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) счетчик воды СВУ-15(И,М) по цене производителя в наличии со склада в Москве (или уточнить срок изготовления). Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы контроля расхода.
Мы будем рады, если информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия..
Вернуться в начало страницы.
Цена: от 580 руб.
Наличие на складе: В наличии*
Срок поставки: 5-10 раб. дней
Форму «Заказать онлайн» см. ниже Краткие технические характеристики тахометрических крыльчатых квартирных универсальных водосчетчиков СВУ-15, -15И, -15М — на горячую и холодную воду, одноструйные сухоходы, с антимагнитной защитой, классы точности А и В, диаметр условного прохода Ду 15мм, расход 0,03…3м3/ч, импульсный выход (для мод. -15И) для дистанционного считывания данных (10л/имп), выход M-bus (для мод. -15М), счет до 99999,999, температура измеряемой среды Тис +5…+90°С, давление до 1,6МПа, латунный корпус с хромированным покрытием, МПИ до 6 лет.
Все цены на тахометрические счетчики воды (СВУ-15, СВУ-15И, СВУ-15М, СВ-15Х, СВ-15Г, САЯНЫ-Т, САЯНЫ-Т РМД, ПУЛЬС-15У, ВСХ, ВСХд, ВСТ, Пульсар-М, СТВУ и другие квартирные и промышленные водосчетчики-расходомеры воды) указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Распечатать страницу
Заказать онлайн
Счетчик – важный элемент квартиры или офиса. Если в помещение подведена вода, там по закону должен быть прибор учета. В России распространены модели от компании «Метер». Водосчетчик СВ-15 успел зарекомендовать себя за счет ряда особенностей, показателей работы, износостойкости комплектующих. Разберемся, что представляет собой прибор учета от этого производителя, целесообразно ли его устанавливать в вашем доме.
Производитель
Компания-производитель «Метер» специализируется на выпуске счетчиков, предназначенных тепло- и водоснабжения. Ежегодно модельный ряд компании обновляется. Отличительная особенность моделей – точность измерений и надежность.
При покупке производитель дает гарантию и предлагает сервисное обслуживание. На всех этапах производства происходит жесткий контроль. Поэтому счетчики редко ломаются. Компания работает в Санкт-Петербурге, имеет и филиалы в других городах Российской Федерации: Москве, Новосибирске и Екатеринбурге. Если же прибор выходит из строя, то его можно отправить в сервисный центр на ремонт. Процедура несложная и выполняется быстро. Тем самым эксплуатационный период можно увеличить на несколько лет.
Счетчики Метер можно купить и в других населенных пунктах. Большая дилерская сеть объединяет больше 60 регионов. Приборы поставляют и в другие страны. Купить счетчики для воды «Метер» можно жителям стран СНГ. Для этого нужно обратиться к официальному дилеру компании-производителя или частным компаниям, поставляющим счетчики воды.
Модели и технические характеристики
Счетчик воды СВУ-15 измеряет количество потребляемой воды в квартире или доме. Существуют приборы учета Метер СВ-15Х (холодная вода) и Метер СВ 15Г (горячая вода). Счетчик Метер называют универсальным, так как за счет характеристик модель может вести учет и холодной и горячей воды. Универсальные модели несколько дороже, но выгоднее.
Приборы Метер обладают следующими особенностями:
- «Пломба» предотвращает вмешательство в устройство.
- Защита от магнита.
- Цифровой индикатор.
- Экологически чистые комплектующие.
Метер СВ-15 Невод для холодной и горячей воды – это небольшой универсальный прибор. Благодаря крепежным элементам можно быстро выполнить монтаж. Изделие производится из долговечных материалов.
За счет этого производитель дает большую гарантию на счетчик воды СВ-15 – 4 года. Если в этот период произойдет поломка, ремонт будет бесплатным.
Принцип работы простой. Замер вращений выполняют крыльчатые элементы, которые начинают работать под действием вращения воды. Кратность вращения равняется количеству воды, которая потребляется. Конструкция типичная, состоит из двух основных элементов. Здесь идет речь про чашу, в которой установлена крыльчатки и механизм, считывающий количество жидкости.
На крыльчатке расположен магнит, связывающийся с другим, расположенном на механизме. За счет поступления воды крыльчатка начинает вращаться. Постепенно применяются магниты и счетный механизм. На индикаторе отображаются литры.
Компания разработала два вида приборов.
- Водяные счетчики, которые комплектуются импульсным выходом.
- Выполненные из ультрамеда, они отличаются высокой степенью устойчивости к температуре.
Модели удерживают лидирующие позиции на рынке благодаря техническим особенностям:
- Сечение деталей
- Счетный прибор роликового типа.
- Защита от воздействия магнитного поля.
- Межповерочный период.
- Латунный корпус.
Теперь перейдем к техническим характеристикам модели. Бывают счетчики трех типов: универсальные, для горячей и для холодной воды. Модель для горячей воды работает с высокой точностью при температурах от 30 до 90° по Цельсию. Установка выполняется как в горизонтальном, так и в вертикальном положении. Элементы подключаются за счет штуцера конической формы, имеющей пазы для пломбирования. Прибор учета холодной воды может работать при температуре от 5° по Цельсию.
Паспорт на счетчики Метер СВ-15 можно скачать ЗДЕСЬ.
Преимущества и недостатки
Весомое преимущество модели СВУ 15 в том, что оно универсально для горячего, так и для холодного водоснабжения. Каждый счетчик Метер имеет высокое качество сборки. Измерение и учет воды в СВУ 15 выполняется с высокой степенью точности. Среди общих преимуществ моделей счетчиков воды Метер СВ можно выделить:
- Надежность эксплуатации (до 12 лет).
- Быстрый ремонт.
- Отсутствие энергозависимости. Не нужно подключить к бытовой электрической сети.
- Простота монтажа.
- Точное измерение объема воды, которая поступает в квартиру.
Водомеры также имеют и недостатки. Их два:
- Несмотря на защиту от электромагнитного поля, при использовании мощного магнита счетчик может выйти из строя.
- Точность показаний зависит от качества воды.
Комплектность и особенности монтажа
Комплектация счетчиков Метер СВ стандартная, она включает:
- Прибор.
- Паспорт.
- Инструкцию по выполнению установки.
- Комплект для монтажа, включающий обратные фильтры и трубопроводы.
- Для моделей СВ-15 и СВУ-15И также идут промбировочные проволоки и пломбы.
Конструкция позволяет установить прибор в трубопроводе вертикально и горизонтально.

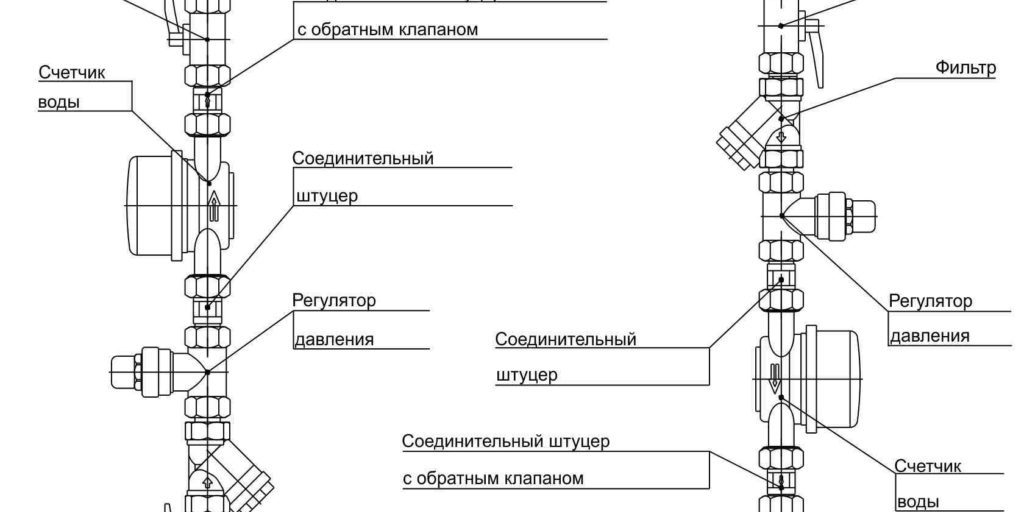

Вертикальная схема установки прибора учета.
Срок службы и межпроверочный интервал
Срок службы счетчика, по словам представителей компании-производителя составляет 12 лет. Однако это не говорит о том, что по истечении периода потребуется осуществить замену. При должной эксплуатации, прибор может работать значительно дольше.
Во время эксплуатации выполняется поверка счетчиков воды. Выполнение поверки должно осуществляться по ГОСТ. Используется ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки». Межповерочный интервал для счетчиков холодной жидкости – 6 лет. Для счетчиков горячей жидкости – 4 года.
Компания-производитель выполняет сервисное обслуживание и дает гарантию. Выполнение поверки нужно для выявления погрешности. Процедура может выполняться без демонтажа.
Снятие показаний
Снять показания с водосчетчика СВУ-15 просто. На устройстве установлено табло с цифрами, которые отображают количество потребленного ресурса. Всего их восемь. Три цифры на табло имеют красный цвет, пять – черный. Для выполнения учета воды, которая была потреблена, цифры красного цвета не берутся в учет. Они отображают количество литров, а для выполнения оплаты за услуги поставки воды оплачиваются показатели в кубах.
Для расчета количества оплаты ресурса, нужно умножить цену одного куба на количество кубов воды, которая была расходована.
Как остановить или замедлить
Устанавливая счетчик для воды Метер СВ-15, может возникнуть закономерный вопрос, как приостановить его работу частично или полностью. Говоря про модели, о которых было рассказано, то приостановить работу очень сложно, так как они выпускаются с антимагнитной защитой. Можно попробовать использовать магнит большой мощности. Но серьезной экономии вы добиться не сможете.
Несмотря на возможность сэкономить, использовать магнит для «скручивания» показателей счетчика воды не рекомендуется. Именно этим и вызвано желание производителей выпускать модели, которые не реагируют на воздействие магнитного поля.
Если применять низкокачественный прибор, то после длительного воздействия магнита он может сломаться. Приборы проверяются с определенной периодичностью. Если проверяющие заметят следы использования магнита или «иголки», то вам выпишут штраф. Лучше не экономить и использовать действительно надежное устройство, которое прослужит много лет.
Аналоги
На рынке предлагается много моделей приборов учета. Они имеют разную цену, отличаются характеристиками, особенностями и нюансами эксплуатации. Если по каким-то причинам продукция «Метер» вас не заинтересовала, то лучше купить прибор-аналог. К таким относят модели от компаний Бетар (Российская Федерация), Novator (Украина), Itelma (Российская Федерация), Valtek (Италия). Производство приборов в нашей стране по качеству не уступает аналогам из европейских государств. Если же сэкономить на покупке, то уже через несколько лет использования водяной счетчик потребует ремонта или замены.
Измерительные приборы «Метер» распространены среди наших соотечественников. Они надежные и функциональные. При правильной установке устройство работают долго.
Новинка
- Диаметр условного прохода, мм:15
- Межповерочный интервал, лет:6 лет
- Рабочая температура, *С:5…90
- Номинальный расход Qn. м3/час:1,5
- Максимальный расход Qmax, м3/час:3
- Показать все характеристики
<label>КМЧ:</label>Стоимость:580 р.<label>Количество:</label>Быстрый заказ
СВУ-15И счетчики воды крыльчатые (одноструйные, сухоходные) предназначены для измерения объёма воды, протекающей по трубопроводу, при рабочем давлении в водопроводной сети не более 1,6МПа (16 кгс/см²).
Счетчики воды СВУ-15И универсальные предназначены для измерения объёма холодной и горячей воды, протекающей по трубопроводу, при температуре от 5°С до 90°С.
Счетчики СВУ-15И комплектуются датчиком (магнитоуправляемым герметизированным контактом) для дистанционной передачи низкочастотных импульсов. Передаточный коэффициент (цена импульса)счетчика равен 0,01м³/имп (10л/имп).
Серия НЕВОД создана специально для систем сбора данных на основе прибора с базовым счетным механизмом.
Счетчики СВУ-15И выпускаются на самом современном автоматизированном заводе с высочайшим уровнем точности изготовления.
— Универсальные счетчики предназначены для измерения объёма холодной и горячей воды;
— Роликовый счётный механизм;
— Импульсный выход счётчика является универсальным. Счётчик подключается к устройствам, использующим систему с герконом и устройствам, поддерживающим стандарт NAMUR;
— Многополюсные кольцевые магниты в магнитной муфте;
— Магнитная защита от внешнего магнитного поля;
— Максимальный межповерочный интервал;
— Особенности конструкции корпуса водосчётчика исключают возможность протечки;
— Навесная свинцовая пломба исключает возможность незаконных манипуляций с прибором;
— Внешний вид с учётом современных требований;
— Комплект присоединительной арматуры латунный, резьба на штуцере коническая с упором. Гайка имеет «ушки» для пломбировки;
— Кратковременно выдерживает температуру до 100 °C.
| Диаметр условного прохода, мм | 15 |
| Межповерочный интервал, лет | 6 лет |
| Рабочая температура, *С | 5…90 |
| Номинальный расход Qn. м3/час | 1,5 |
| Максимальный расход Qmax, м3/час | 3 |
| Переходный расходQt Класс А/Класс В, м3/час | 0,15 0,12 |
| Минимальный расходQmin Класс А/Класс В, м3/час | 0,06 0,03 |
| Рабочее давление, МПа | 1,6 |
| Потеря давления при Qmax, не более, МПа | не более 0,1МПа |
| Емкость счетного механизма | 99999,999 |
| Цена деления младшего разряда | 0,0001 |
| Масса счетчика без/ с монтажным комплектом, кг | |
| Длина / длина со штуцерами,мм | 110 220 80 172 |
| Ширина, мм | 76 |
| Высота, мм | 82 |
Прибор марки МЕТЕР(НЕВОД) СВ-15 относится к счётчикам объёма потребляемой воды в бытовых системах горячего и холодного водоснабжения. По конструктивному решению он относится к категории одноструйных крыльчатых аппаратов. Он не считается универсальным, так как выпускается в двух вариантах. Один вид способен работать с холодной проточной водой объёмом до 1,5 куб. метров в час, а другой с горячей.
Устройство и принцип действия
Конструкция прибора не отличается от других подобных устройств. В герметичном металлическом корпусе расположены:
- небольшой резервуар для воды;
- механизм крыльчатки с вращающимися лопатками;
- механический индикатор, состоящий из восьми разрядов;
- магнитная муфта;
- на корпусе закреплены два штуцера (один для впуска воды, второй для её выхода);
- входной фильтр.
Детали счётчика МЕТЕР СВ-15
Принцип работы заключается в передаче количества оборотов механизма крыльчатки к счётному индикатору. Количество оборотов пропорционально объёму проходящей воды через резервуар. Поступающая вода заставляет вращаться крыльчатый механизм. Это вращение передаётся к ведомой части магнитной муфты и далее непосредственно к счётному механическому индикатору.
Для оптимизации проходящего потока через счётчик применяется эвольвентная форма сечения обоих патрубков.
Технические характеристики
Технические характеристики счётчика МЕТЕР СВ-15
Срок службы прибора
В паспорте на этот прибор указан срок службы в двенадцать лет. На начальном этапе эксплуатации производитель гарантирует бесплатный ремонт в течение 12 месяцев.
Межповерочный интервал
Для обеспечения высокой точности измерения в течение всего срока эксплуатации необходимо проводить периодические поверки. Величина этого периода составляет: для счётчиков, работающих в холодной воде – 6 лет, работающих в горячей воде – 5 лет.
Стоимость счётчика
Рыночная стоимость одного аппарата стандартной комплектации составляет 580 рублей. Она может изменяться в зависимости от модификации и прилагаемых дополнительных элементов.
Рекомендуем: Счётчик воды Zenner — обзор и характеристики
Как снять показания
Для отчётности с механического индикатора снимают только значения с пяти левых разрядов. Для удобства они выделены чёрным цветом(зелёный прямоугольник). Три младших разряда имеют красный цвет(красный прямоугольник), они не учитываются при подсчёте расхода.
Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду. Цифры окрашенные в красный цвет(красный прямоугольник) для учёта воды не используются.
Особенности счётчика
К индивидуальным особенностям этого прибора относятся:
- качественный герметичный корпус;
- эвольвентная форма обоих патрубков;
- надёжный роликовый счётный индикатор;
- значение младшего учитываемого разряда составляет один литр;
- длительный срок службы и межповерочный интервал;
- прилагается комплект арматуры для подключения в систему.
Разновидность прибора
Прибор выпускается в нескольких модификациях. Каждая из них обозначается заглавной буквой кириллицы. Аппарат имеет три основных разновидности:
- универсальный счётчик (обозначается Метер СВУ);
- для использования в системе горячей воды (Метер СВ-15Г);
- в системе холодного водоснабжения (Метер СВ-15Х).
Каждая из модификаций, снабжённая импульсным выходом дополнительно обозначается заглавной литерой «И». Например, Метер СВ-15ГИ.
Установка счётчика
Монтаж данного аппарата может производиться в вертикальной или горизонтальной части водопроводной системы. Перед установкой необходимо отключить подачу воды и подготовить трубы к подключению. Наличие дополнительного монтажного комплекта позволяет избавиться от проведения сварочных работ. На концах входной и выходной трубы необходимо нарезать резьбу, соответствующую соединительным гайкам счётчика. После завершения установки необходимо опечатать счётчик и места подключения в систему.
Для обеспечения герметичности и недопущения протечки необходимо использовать герметизирующий материал. В качестве такого материала может применяться: льняная пакля, фум-лента, специальный герметик.
Технический паспорт счётчик МЕТЕР СВ-15
Используемые источники:
- https://weizer.ru/catalog/vodoschyotchiki-meter-svu-15-seriya-nevod/
- http://xn--90ahjlpcccjdm.xn--p1ai/catalog/svu-15/
- https://oschetchike.ru/vody/meter
- https://planetakip.ru/vodoschetchiki-meter-svu-15i-krylchatye-s-antimagnitnoj-zashchitoj/
- https://pouchetu.ru/vodyanoj/meter-sv-15
