Виды дымососов для котлов отопления и особенности работы устройств

Для стабильной работы твердотопливного котла требуется обеспечить хорошую тягу в дымовой трубе, тогда дрова в топке будут сгорать полностью, а в помещении не будет неприятных запахов. Если естественной вытяжки в трубе недостаточно, используют специальные вытяжные машины, такие как дымососы для котлов, которые несложно сделать и своими руками.

Виды дымососов для котлов

Для увеличения эффективности вытяжки можно сделать дымовую трубу длиннее или установить дефлектор на ее окончание. Иногда эта мера помогает обойтись без использования электромеханических устройств. Но когда все варианты исчерпаны, а проблема не решена, можно использовать следующие устройства:

1. Усилитель естественной тяги – это вентилятор дымосос, устанавливаемый в окончании вытяжной трубы. Управляется с помощью выносного пульта управления. Самое простое и неприхотливое устройство, но с невысокой производительностью.
2. Проточный дымоотсос для котлов устанавливается сразу же на выходе из котла и нужен для увеличения силы тяги. При такой схеме внутри дымового канала находится только рабочее колесо, а электродвигатель расположен снаружи. Это позволяет использовать мощные двигатели и высокопроизводительные турбины. В неработающем состоянии крыльчатка не препятствует проходу дымовых газов.
3. Центробежный дымосос для бытового твердотопливного котла считается самым производительным и будет эффективно засасывать свежий воздух в топку и удалять продукты сгорания. С его помощью можно создать требуемое давление в дымоходах сложной конфигурации и большого поперечного сечения.

В мощных отопительных системах может применяться тягово-дутьевая схема с использованием двух синхронизированных вентиляторов. Для нее потребуется синхронизировать работу вытяжки с работой котла.

Как сделать дымоход из асбестовой трубы своими руками — подробная статья.

Читайте подробно о том, как почистить котел от сажи в домашних условиях: пошаговая инструкция.

Особенности использования дымососов

При выборе тягового дымоотсоса нужно произвести расчет сечения отводящей трубы и мощности вытяжной установки. В отличие от нагнетательных установок они являются более универсальными и производительными, позволяют закладывать дрова во время работы котла, не допускают попадания продуктов горения в помещение.

Принудительная вытяжка продуктов сгорания поможет сделать пребывание в помещении безопасным и снижает риск отравления угарным газом к минимуму.

Использование дымососов для пеллетных горелок или котлах, работающих на опиле, торфе, является единственным возможным способом организовать отопительный процесс. В обычных условиях горят они плохо.

Преимущества использования вытяжки в дымоходе:

• Улучшение кпд отопительных устройств, дрова сгорают практически без остатка;
• Исключает скапливание дыма в комнатах, устраняет неприятные запахи;
• Отработанные газы не поступают обратно в помещении при открытой дверце топки;
• Уменьшают отложения на стенках дымоходов, за счет системы фильтрации и сепарации.

Недостатков у них практически нет. Если не было допущено ошибок при монтаже, то срок службы дымососа в дымоходе сравним со временем эксплуатации самого котла. При этом должно проводиться регулярное обслуживание.

Технические характеристики и расчет параметров

Конструкция любого дымососа для бытовых твердотопливных котлов выглядит примерно так:

• Корпус или кожух для крыльчатки, изготовленный из жаропрочной стали толщиной не менее 1,5-2 мм;
• Электродвигатель переменного тока, обычно располагается снаружи корпуса. Такое размещение гарантирует его стабильную работу, тогда как моторы, установленные в самом дымоходе, быстрее выходят из строя;
• Вал, соединяющий крыльчатку с двигателем. Устанавливается на подшипники и может иметь герметичные уплотнения, чтобы исключить утечку дыма;
• Подводящие и нагнетательные патрубки и заслонки на выходе;
• Специальный бункер, в котором будет оседать зола и крупные несгоревшие частицы топлива;
• Крыльчатка или рабочее колесо – главный элемент циркуляционного насоса, изготовлено из легированной стали. Выдерживает температуру 250-300С и агрессивную среду горячих выхлопных газов. Должно быть хорошо отбалансировано и обладать высокой производительностью. Встречаются лопастные и центробежные крыльчатки.

Дымосос на твердотопливный котел обладает следующими параметрами:

• мощность электродвигателя,
• производительность (кубометры в час),
• создаваемое давление.

Все эти характеристики можно узнать из руководства по эксплуатации для конкретной модели.

Для правильного расчета вытяжки нам потребуется также знать расход топлива в час, сечение каналов газовоздушного тракта и количество воздуха для его полного сгорания. Вычисляются по формулам такие показатели:

• Действительный объем продуктов сгорания, проходящий через дымоход;
• Максимальное давление, развивающее устройством с учетом высоты дымовой трубы;
• Мощность электродвигателя;

Эти данные можно взять в справочниках или СНиП, а также каталогах продаваемого оборудования.

Желательно приобретать дымосос с запасом по всем показателям.

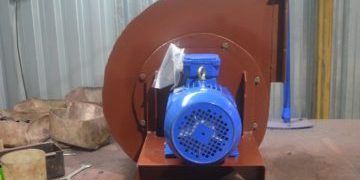

Изготовление дымососа своими руками

При желании собрать такое устройство можно самостоятельно из подручных материалов. Нам понадобится только электродвигатель. Все остальное можно изготовить самостоятельно, хотя рабочее колесо лучше приобрести заводского исполнения, пусть даже и бывшее в употреблении.

Инструмент, который может понадобиться:

• Болгарка;
• Сварочный аппарат или инвертор;
• Дрель, слесарный инструмент, молоток;
• Линейка, штангенциркуль.

Проще всего в изготовлении вентилятор вытяжной, который будет установлен внутри трубы. Для этого понадобится небольшой электродвигатель мощностью до 1 кВт и подходящая по размеру крыльчатка с лопастями. Она насаживается на вал двигателя, а его корпус оборудуется крепежом для размещения в трубе. При подключении проводки и первом пуске обратите внимание на то, куда будет двигаться воздушный поток.

Дымосос для твердотопливного котла, изготовленный своими руками, можно посмотреть на следующем видео.

Конструкция с улиткой и центробежным вентилятором будет сложнее. Порядок ее изготовления следующий:

• Под уже готовую турбину подбираем отрезок трубы диаметром на 2-3 сантиметра больше. Отрезаем его в размер вентилятора плюс 3-5 мм;
• Сбоку прорезаем отверстие для выходного патрубка, а к одному из торцов привариваем крышку с отверстием по центру под дымоход из котла. Входящий поток будет перпендикулярен исходящему, при такой схеме электродвигатель располагается горизонтально;
• Самый ответственный этап – установка вала и вентилятора. Для точности можно использовать втулки для центровки и запрессовки подшипника. При включении двигателя биение и вибрации недопустимы.
• Привариваем или прикручиваем заднюю крышку и устанавливаем двигатель на подставку. Подключаем воздуховоды и электропроводку.

Как сделать твердотопливный котел длительного горения своими руками: инструкция, чертеж, схема.

Устанавливаем сэндвич дымоход своими руками: правила сборки, монтаж и эксплуатация.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html

Как правильно установить дымосос на топливный котел

Вот несколько советов:

• Если имеется отдельное помещение для котла, то вытяжка монтируется в нем, для удобства обслуживания;
• Мощные дымоотводы желательно размещать снаружи дома из-за сильного шума во время работы;
• Электродвигатель защищается отдельным автоматом защиты, а его управление удобно вывести на общий пульт управления системой отопления;
• Должен быть предусмотрен свободный доступ к дымососу для его очистки.

Стоимость установки дымососа

Для самоделки цена определяется стоимостью электродвигателя и крыльчатки. Стоимость трехфазного электродвигателя мощностью 0,18 кВт начинается от 1950 рублей, простейшие лопастные крыльчатки – от 350 рублей. Добавьте к этому покупку проводов и мелкой фурнитуры. Выгода будет, если удастся раздобыть двигатель б/у.

Готовый дымосос стоит немного дороже. Так, за устройство производительностью 2000 м³ в час придется выложить от 14000 рублей за неизвестного производителя до 23500 за дымосос от компании Wirbel. Простые лопастные агрегаты стоят недорого 6-8 тысяч рублей. Если установка дымососа на твердотопливный котел производится специалистом, то за работу и подключение «под ключ» придется выложить до стоимости самого насоса, в зависимости от сложности.

Популярные модели на нашем рынке

Чаще всего в продаже можно встретить отечественные устройства от компаний АСК, Русь и Крафт. Они производят всю размерную линейку и комплектующие для них. Популярны такие компактные и недорогие модели серии Д и ДН, цена на них начинается с 5250 рублей.

Иностранного производства хорошо зарекомендовали фирмы Bosh, Rowen, Zota, WPA. Например, популярная и недорогая модель RR 152-3030 польского производства. Имеет лопасть из нержавеющей стали и двигатель мощностью 0,16 кВт, расположенный за пределами рабочей зоны. Максимальная температура 350 градусов. Стоимость агрегата в сборе 6000 рублей.

Советы по эксплуатации

Регулярно проводится обслуживание и смазка движущихся частей, удаляются накопленные частицы из бункера. На окончании дымовой трубы должна быть установлена защита от дождя и снега.

Влажность и перепады температур приводят к коррозии деталей дымососа.

Синхронное подключение с системой управления отоплением и вентиляцией существенно облегчит обслуживание котла.

Использование вытяжки для котла в частном доме – это удобно и практично, поэтому это простое устройство может быть рекомендовано широкому кругу пользователей.

Поделиться:

1 Комментарий

Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.

Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.

В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

• при работе печи дым попадает в комнату;
• порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
• топливо трудно разжечь;
• даже сухие дрова сгорают медленно;
• открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Приточный клапан для усиления тяги

Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.

Недостатки очевидны:

1. Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
2. В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
3. Форточку нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха с помощью клапана. Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.

Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха

Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.

Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.

Когда нужно увеличивать производительность дымохода?

Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.

Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации газового нагревателя запас по объему дымоудаления.

Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.

Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть

Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.

Простые способы усиления тяги

Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.

Для начала старый дымоход нужно очистить от сажи и грязи. Используют для этого специальные металлические ершики.

Если на этапе строительства каналы и труба не были утеплены, стоит это сделать. Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.

Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.

Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги

Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.

Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.

Вентилятор – преимущества и недостатки

Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.

Кроме того:

• активная система позволяет просто и с минимальными затратами усилить тягу;
• параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
• исключаются условия для обратной тяги;
• появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.

Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.

Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений

Но есть и недостатки:

• вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
• к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
• необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.

Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.

Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.

Требования к вытяжному устройству

Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.

Дымосос должен быть:

1. Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
2. Стойким к агрессивным газам.
3. Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
4. Водостойким. Погодные условия не должны препятствовать дымоудалению.
5. Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.

Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.

Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов

Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.

Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.

Монтаж вентилятора в дымоход

Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.

Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов

Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.

На следующих этапах:

• Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
• Подключают силовой кабель, соединяют датчики с проводами.
• Подают силовое напряжение, запускают дымосос.
• Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
• Завершают монтажные работы, убирают приспособления с крыши.
• Подключают датчики к системам управления энергоустановками.
• Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.

Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.

Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Дымососы для котлов призваны обеспечить беспрерывную циркуляцию в дымоходной системе путем нагнетания воздуха в принудительном порядке. Устройство применяется не только в дымоходах с недостаточной естественной вентиляцией, установка дымососа для бытового котла оправдана даже при условии полноценной тяги.

Назначение дымососного устройства

Котлы отопления обеспечиваются системой дымоудаления, которая предусматривает устранение продуктов горения. Недостаточность естественной тяги чревато снижением потенциала котельного оборудования, к тому же увеличивается расход топливных ресурсов. Чтобы предотвратить такие проблемы, дымоходные трубы дополнительно оснащают дымососами для котельных агрегатов.

Конструкция и принцип действия

Бытовые дымососы для котлов располагают следующими конструктивными элементами:

• корпус для рабочего колеса – выполняется из жаропрочной стали;
• электродвигатель – работает от переменного тока, устанавливается снаружи корпуса;
• приводной вал – устанавливается на подшипниках с герметичными уплотнителями;
• патрубки – подводящие и нагнетательные;
• крыльчатка – изготавливается из легированной стали;
• бункер – отсек для сбора золы;
• заслонка.

При вращении колеса воздушный поток направляется в центр дымососа, далее отбрасывается стенками агрегата, за счет чего и происходит разрежение с постепенным притоком новой порции воздушных масс.

Технические характеристики и расчет параметров

Характеристики дымососа для твердотопливных котлов предусматривают следующие позиции:

• мощность электродвигателя;
• производительность агрегата;
• создаваемое давление.

При выборе оборудования в приоритете модели, ресурсы технических характеристик которых выше, чем требуются условиями эксплуатации. Эта мера не только повышает надежность функционала, но и способствует увеличению продолжительности качественной службы агрегата.

Разновидности

Производителями теплосилового оборудования предлагаются следующие разновидности дымососов: вентиляторы-усилители тяги, проточные агрегаты, центробежный канальный дымосос.

Усилители естественной тяги

Приборы представляют собой устройства с осевым вентилятором, производительность которого регулируется с помощью блока управления на тиристорах. Агрегат устанавливается в конце газовоздушного тракта, сразу перед дымоходной трубой. Рабочий механизм защищен от воздействия высоких температур и летучих включений в составе продуктов горения.

Проточные дымососы для котлов

Конструкции служат для увеличения естественной тяги и монтируются на выходном патрубке оборудования. Из-за конструктивных особенностей рабочее колесо проточного дымососа не способно развивать высокое давление. По этой причине он применяется как усилитель вытяжки, и не всегда может служить в качестве тягового аппарата. В дымовом канале устанавливается только корпус с рабочим колесом, а электродвигатель и другие элементы агрегата располагаются снаружи, что позволяет включать/выключать оборудование по необходимости. Управление ручное, при желании можно присоединить прибор к автоматике котельной установки.

Центробежные канальные дымососы для твердотопливных котлов

Агрегаты центробежного типа способны развивать высокое давление и создавать разрежение в камере сгорания. Для обеспечения согласованности работы всей системы отопительного оборудования, управление функционалом рекомендуется завязать на электронный блок теплогенератора.

Плюсы и минусы

Интеграция дымососа в систему дымоудаления актуальна не только тогда, когда естественной тяги недостаточно для эффективного вывода продуктов горения. К плюсам применения устройства относят следующие моменты:

• снижаются топливные расходы;
• улучшаются параметры КПД отопительного котла;
• снижается уровень отложений на стенках дымоходной системы, что приводит к уменьшению частоты прочистки труб.

Среди достоинств бытовых дымососов отмечают эффективность агрегатов при любых погодных условиях. Также импонирует тот факт, что при внедрении этого прибора в дымоход улучшаются функциональные характеристики системы отопления независимо от марки котельной установки и вида топлива.

Особенности выбора

К главным критериям выбора устройства относят размер и мощность дымососа, а также нюансы схемы подключения.

Выбирают модель дымососа в зависимости от типа котельного оборудования, учитывая особенности отопительного агрегата и дымоходной системы:

• дымососы для твердотопливных котлов оснащены карманами, в которых улавливаются твердые частицы продуктов горения. Это предотвращает оседание сажи на стенках и засорение дымового прохода;
• для котельных устройств пиролизного горения подходят модели как с сажеуловителем, так и без него;
• дымосос для газового котла представляет собой прибор малой мощности, так как в процессе работы оборудования по вентиляции проходят исключительно газообразные массы.

Дополнение дымоходной системы соответствующей моделью дымососа обеспечивает значительное повышение КПД котла, при этом исключается вероятность попадания дыма, гари и копоти в помещение.

Особенности монтажа

Приходится устанавливать дымосос снаружи, если оборудуемая дымоходная труба не разбирается. При этом для электрических конструкций рекомендована установка внутри помещения.

Чаще всего силовой агрегат крепится к конструкции в виде улитки, которая приваривается непосредственно к дымоходной трубе и оснащается заслонкой. При монтажных работах следует предварительно сделать чертеж подключения с указанием параметров трубы и патрубков. Для проверки работы дымососа оборудуют люк снизу.

Установленный по соответствующим правилам прибор работает тихо, шум работающего механизма сложно различить, несмотря на то что прибор находится внутри металлической трубы.

Технология и рекомендации по самостоятельному изготовлению

Для изготовления самодельной вытяжки требуется приобрести электродвигатель, остальные элементы конструкции несложно смастерить из подручных средств. Решая, как сделать дымосос котла своими руками, нередко собирают агрегат на основе покупного набора из электромотора и охладительной крыльчатки, а корпус выполняют из труб.

Необходимые инструменты:

• электрооборудование – болгарка, дрель, сварочный аппарат;
• слесарный инструментарий;
• линейка, штангенциркуль

Технология изготовления дымососа для котла своими руками:

1. Подбирают крыльчатку в соответствии с размером вытяжной трубы и закрепляют на моторный вал.
2. Используют трубу, диаметр которой шире турбины на 2-3 см.
3. Двигатель устанавливают в трубу при помощи крепежа. Длина трубы выступает за вентилятор на 3-5 мм.
4. Один торец трубы следует заварить крышкой, в центре проделать отверстие под дымоход. Сбоку выполняют отверстие для крепления выходного патрубка.
5. К трубе приваривают заднюю крышку и прикрепляют двигатель к подставке.
6. Сборка завершается присоединением к прибору воздуховодов и электропроводки.

Во время пробного запуска проверяют направление воздушного потока и корректируют работу агрегата.

Обслуживание и эксплуатация

Чтобы агрегат работал качественно, рекомендуется:

• проводить регулярную смазку и чистку трущихся деталей двигателя и вентилятора;
• обеспечить защиту агрегата от воздействия влаги. Для этого следует оборудовать на вершине трубы дефлектор. При этом предотвращается возможность попадания атмосферных осадков и исключается риск преждевременной коррозии элементов устройства.

Как отмечают специалисты, при правильной установке и регулярном обслуживании срок качественной работы бытового дымососа для котла сопоставим с продолжительностью службы теплогенератора.

Чтобы работа твердотопливного котла была стабильной, он должен иметь хороший дымоотвод и тягу. Таким образом, дрова будут сгорать полностью, а в помещении не будет запахов дыма. В этих целях дополнительно устанавливают для твердотопливного котла дымосос. Его можно приобрести в магазине, но для экономии средств он легко изготовляется и самостоятельно.

1 Виды вентиляторов</span></h2>

Иногда можно обойтись и без механических комплектующих для увеличения тяги. Её можно сделать больше благодаря естественным способам, к примеру, установка дифлектрона на окончание вентиляционной шахты. Но в том случае, если такие методы не помогают, то есть ещё несколько возможностей, связанных с установкой механических комплектующих.

Можно воспользоваться такими вариантами:

1. 1. Усилитель естественной тяги. Это дымосос-вентилятор, который монтируется на конце вентиляционной шахты и управляется с помощью пульта. Основной минус — недостаточная производительность.
2. 2. Центробежный дымосос. Он является на сегодняшний день самым эффективным способом увеличения тяги в бытовых твердотопливных котлах. Показывает хорошую производительность даже на участках вентиляции со сложными схемами и создаёт большое давление.
3. 3. Проточный дымосос. Используется для увеличения силы тяги. Особенность — это установка непосредственно возле котла. Электрическая часть находится снаружи, а внутри есть только рабочее колесо.

Для мощных систем отопления могут применяться и другие варианты. К примеру, использование двух синхронизированных с котлом вентиляторов большой мощности.

РекомендуемКак выбрать вентилятор для котла на твердом топливе

2 Применение устройства</span></h2>

Основная причина установки вентилятора для увеличения тяги — это повышенное сопротивление теплообменника. В нём газы могут несколько раз за мгновение менять направление движения по жаровым трубкам. Целью установки агрегата является повышение коэффициента полезного действия за счёт забора максимального количества тепла и изменения его направления в нужную сторону.

Важно при работе синхронизировать работу котла и вентилятора. Установка дымососа на котёл без блока управления и автоматики исключена, поэтому придётся покупать и устанавливать всю электронику целиком заново.

Такие вентиляторы незаменимы при возникновении следующих ситуаций:

• сильная задымленность помещения из-за открывания дверцы топки, чему может способствовать особенность конструкции котла;
• в кирпичном дымоходе образовываются отверстия и трещины, поэтому дым просасывается сквозь них;
• проблемы с тягой — сложная конструкция дымохода, сильные ветры и другие проблемы;
• недостаточная высота дымохода.

‘ >Как установить дымосос

Каким бы мощным ни был вентилятор, он не даст результата без необходимого притока с улицы. Сначала дымосос создаст небольшое разрежение, а потом только перемешивает воздух на месте. Естественная тяга является основой для хорошей работы любой отопительной системы.

Усиление тяги с помощью дымососа имеет и обратную сторону. Если после работы вентилятора определённое время естественное давление не увеличивается, то выключать дымосос нельзя, так как возможным последствием может быть удушение угарным газом. Если ночью отключат электричество, то дым будет поступать в комнату, и этого не избежать. Пока цепной термостат закроет заслонку, всё помещение котельни будет в дыму. В связи с этим очень важно делать хорошую естественную тягу во избежание появления подобных случаев.

РекомендуемСборка пиролизного твердотопливного котла своими руками

3 Особенности использования дымососов</span></h2>

Дымососы в отличие от вентиляторов-нагнетателей воздуха имеют более высокую производительность. Они позволяют подбрасывать дрова во время работы без негативных последствий в виде дыма в комнате, поскольку успевают вытягивать весь дым. При их установке необходимо правильно сопоставить мощность и сечение вентиляционной трубы, чтобы конструкция работала эффективно.

Вытяжка с большой тягой обезопасит жителей от отравления угарным газом. Это возможно только при установке дымососов. При естественной тяге таких показателей достичь не удастся.

Пеллетные горелки или котлы, работающие на опилках или торфе, плохо горят без хорошо организованной тяги. Только при дополнительном монтаже дымососа можно добиться действительно эффективной работы таких агрегатов.

‘ >изготовление дымососа

Использование дымоотсосов в твердотопливных котлах имеет ряд значительных преимуществ:

• нет неприятных запахов в комнате, так как дым не поступает в неё и не скапливается;
• отложения на стенках дымохода уменьшаются к минимуму, поскольку есть система фильтрации;
• даже если дверка топки открыта, газы не будут поступать в помещение;
• увеличивается коэффициент полезного действия отопительного устройства, так как дрова сгорают практически дотла.

Минусов у таких устройств практически нет. Разве что нужно проводить регулярное обслуживание. При этом срок службы агрегата для отвода дыма сравним с работой самого котла.

РекомендуемПравильная установка твердотопливного котла своими руками

4 Технические характеристики и необходимые расчёты</span></h2>

Для установки, а также изготовления дымососа для котла своими руками необходимо знать и понимать его конструкцию и все особенности строения.

Схема любых дымососов для твердотопливных котлов включает в себя такие элементы:

1. 1. Корпус. Это своеобразный кожух для крыльчатых элементов, который должен изготавливаться из толстого листа стали (не менее 2 мм).
2. 2. Электромотор. Обычно он устанавливается снаружи дымохода. При внутреннем размещении двигатель быстрее выйдет из строя.
3. 3. Вал. Он соединяет крыльчатую часть и двигатель. К тому же он может быть оборудован уплотнителями для предотвращения попадания дыма. Монтируется на подшипниках.
4. 4. Подводящие и нагнетательные патрубки, заслонки.
5. 5. Ёмкость для сбора золы и частиц топлива, которые не сгорели.
6. 6. Крыльчатка. Это главный элемент конструкции. Она должна обладать высокой жаростойкостью до 500 градусов по Цельсию. Изготавливается из высокопрочной стали. Идеально сбалансирована относительно всей конструкции. Есть две разновидности: лопастные и центробежные.

‘ >то турбины твердотопливного котла

При выборе дымососа необходимо обращать внимание на такие параметры, как производительность, создаваемое давление, мощность двигателя. Все эти данные указаны в инструкции от производителя.

Для расчёта мощности дымососа необходимо знать несколько деталей, таких как сечение трубы, сколько топлива сгорает за час работы, количество кислорода для полного сгорания определённого объёма дров.

В последующем по формулам нужно рассчитать показатели:

• мощность двигателя;
• максимальное давление, которое даёт устройство, но с учётом длины дымохода;
• объём продуктов сгорания в час, которые проходят сквозь дымоход.

Точные показатели декларируются в нормах СНиП.

5 Изготовление своими руками</span></h2>

Изготовить дымосос для котлов своими руками несложно. Все комплектующие можно собрать из подручных материалов. Электродвигатель можно снять со старой техники или купить в специализированном магазине. Основной элемент — крыльчатку — изготовить самостоятельно реально, но так как это очень важный компонент, требующий хорошей балансировки, то лучше купить заводскую модель (можно и неновую).

Для изготовления могут понадобиться инструменты:

• сварка (обычная или инверторная);
• дрель;
• набор свёрл;
• слесарные инструменты;
• линейка;
• штангенциркуль;
• молоток;
• болгарка.

Лучше изготавливать дымосос своими руками вытяжного типа. Для этого необходимо лопасти посадить на вал электродвигателя. Его мощность может быть небольшая — до 1 КВт. Также мотор оборудуется специальными кронштейнами, крепежами для фиксации в корпусе — трубе, где и будут находиться лопасти и все остальные элементы. После подключения следует посмотреть, в каком направлении будет двигаться воздушный поток.

Конструкция центробежного типа намного сложнее предыдущей.

‘ >Дымосос котлов Холмова.

Изготавливается она следующим образом:

1. 1. Под готовый вентилятор нужно вырезать корпус из трубы, диаметром на 1−2 см больше самой турбины. Длина корпуса также должна быть больше на 2−3 мм.
2. 2. Сбоку прорезается отверстие для выходного патрубка.
3. 3. Электродвигатель должен располагаться вертикально, так как входящий поток будет перпендикулярным исходящему.
4. 4. Установка вала и вентилятора — очень ответственный момент. Для точной установки подшипников можно использовать втулки.
5. 5. Подключить электродвигатель, приварить заднюю крышку и всё готово.

После этого необходимо только в воздуховоды подключить электропроводку.

6 Некоторые советы</span></h2>

Чтобы правильно сделать или купить дымосос, необходимо придерживаться некоторых рекомендаций. К примеру, если в доме есть специальное техническое помещение для котельни, то вытяжка устанавливается в нём, так как обслуживать в этом случае её будет удобнее.

Если необходима установка мощного дымососа для большой вентиляционной системы, то монтировать его лучше на улице. Дело в том, что такие устройства очень шумные, а снаружи этот шум не будет слышен.

Электродвигатель, как правило, оборудуется отдельным автоматом защиты. Будет удобно, когда управление дымососом будет выведено на общий пульт управления отопительной системы.

Если дымосос монтируется не возле котла, а снаружи или в любом другом месте, то необходимо обеспечить свободный доступ для его очистки.

Так, на конце дымоходной трубы в обязательном порядке должна быть установлена защита от дождя и снега. Вентилятор и все движущееся части нужно регулярно смазывать, а бункер очищать от накопившихся частиц.

Стоит учитывать и погодные факторы. Излишняя влажность и перепады температур приводят к сильной коррозии некоторых элементов дымососа.

7 Производители и цена</span></h2>

Стоимость дымососов и вентиляторов для котлов самодельного производства будет зависеть от рыночной цены за крыльчатку и электродвигатель. Остальные части можно найти в хозяйстве.

Стоимость электродвигателя, работающего на 3-х. фазах и мощностью 0.18 кВт, колеблется в районе 2 тыс. рублей, самая простая крыльчатка — от 400 рублей. Если к этой сумме прибавить ещё стоимость фурнитуры и проводов, то выгоду можно будет получить только при покупке мотора, который был в пользовании.

Если говорить о покупных брендовых моделях, то бюджет придётся значительно расширить. Так, цена дымососа может колебаться от 15 тыс. до 25 тыс. рублей. Стоимость непосредственно зависит от качества изделия и раскрученности бренда. За 25 тысяч можно купить изделия фирмы Wirbell, а за 15 тысяч менее известных производителей.

Самый простые модели китайских производителей можно купить за 5−8 тысяч рублей. Если владелец дома ещё захочет, чтобы ему установили агрегат, то придётся расширить бюджет практически в два раза, так как работы иногда стоят столько, сколько и сам насос.

Дымососы для газового котла, электрического или твердотопливного изготавливают много отечественных производителей. Среди основных можно отметить:

• Русь;
• Крафт;
• АСК.

Самые популярные модели этих производителей стоят от 5 тысяч рублей. Серия таких устройств — Д и ДН.

Кроме отечественных брендов, можно отметить и иностранные, которые также хорошо себя зарекомендовали на рынке. Ими являются Zota, WPA, Bosh, Rowen. Если обобщить, то в качестве примера можно привести популярную модель польского производства R 152−3030. Её стоимость — 6 тысяч рублей, при этом крыльчатка сделана из нержавейки, мощность 0.16 кВт, а выдерживает до 350 градусов рабочей температуры.

Синхронное подключение дымососа к общей системе отопления и котельной сильно облегчает управление котлом и его обслуживание. Использование такой вытяжки в частных домах — это удобно и практично, поэтому устанавливать её рекомендуется для любых отопительных систем.

‘ >Дымосос котла Холмова: корпус и крыльчатка.Фото

Подготовка к изготовлению дымососа

Дымосос можно изготовить своими руками. Главное в дымососе – это электродвигатель и вентилятор. Для домашнего дымососа вполне достаточно вентилятора диаметром 15-18 см. При выборе электродвигателя и вентилятора необходимо убедиться в их правильной центровке. Важно проверить двигатель и вентилятор, бывший в употреблении. При работе электродвигателя с вентилятором с нарушенной центровкой появится вибрация, которая будет создавать  гудение или гул.

Чтобы оценить качество центровки двигателя, его необходимо прикрепить к листу фанеры. Толщину фанеры нужно выбрать в соответствии с массой двигателя. Край листа фанеры с установленным двигателем надо зажать в тисках, жёстко закреплённых на столе или верстаке. Затем надо включить электродвигатель и взявшись рукой за фанерный лист на ощупь оценить вибрацию. Если вибрация слабая, надо присоединить вентилятор к валу двигателя, и опять включить двигатель. Если вибрация двигателя с вентилятором допустима, значит, их можно использовать для дымососа.

Конструкция и изготовление дымососа

Для дымососа потребуется изготовленный своими руками корпус. Для этого можно использовать отрезок стальной трубы с внутренним диаметром 21см при диаметре вентилятора 18см. Толщина стенок в пределах 3-5мм. С корпусом нужно соединить всасывающую труб с толщиной стенок 3-5мм, которая должна иметь внутренний диаметр соответственно внутренним краям лопастей вентилятора.

В дымососах используются центробежные вентиляторы. Они позволяют создать необходимое разрежение и защитить электродвигатель от горячих продуктов сгорания. Входящий поток, поступающий на лопасти вентилятора по всасывающей трубе, и исходящий поток перпендикулярны. Для того, чтобы дымосос получился наиболее простым, его лучше всего установить на крыше на дымоходе.

Читайте также:  Частые поломки электрокотлов и их ремонт

Двигатель дымососа должен быть расположен внутри трубы – корпуса. Её длина должна быть больше на 10-20 мм двигателя с вентилятором.

Если есть кусок трубы, который можно укоротить под необходимый размер, нужно:

1. Поставить на стол вентилятором вниз сборку двигателя.
2. Рядом поставить кусок трубы.
3. Положить на двигатель линейку или уголок параллельно столу так, чтобы он касался трубы.
4. Сделать отметку на трубе.
5. На 10-15 см выше этой отметки нанести линию отреза.
6. Болгаркой отрезать кусок для корпуса.

Всасывающая труба должна быть коаксиальна корпусу и соосна с валом двигателя. Для её соединения с корпусом необходимо сделать из стального листа кольцо и приварить к нему обе трубы. Длина всасывающей трубы может быть 10-20 см. Двигатель надо крепить за корпус в соответствии с его конструкцией. У каждого двигателя есть характерные для него отверстия с резьбой для крепления. Края лопастей вентилятора должны находиться в пределах 10-20 мм от кольца.

На стороне корпуса, противоположной кольцу, устанавливается крышка в виде конуса. Эта крышка будет защищать двигатель от осадков. Для того, чтобы обеспечить выход дыма с лопастей вентилятора, в корпусе напротив вентилятора болгаркой вырезаются 3-4 прямоугольных окна. Размер окна вдоль оси корпуса должен равняться высоте лопасти вентилятора.

Суммарная площадь окон должна быть равна или больше поперечнику дымохода на крыше, по которому проходит дым.

Для того, чтобы капли дождя не попадали в окна, между двигателем и окнами на корпусе устанавливается юбка из нержавейки или кровельного железа.

Дымосос всасывающей трубой погружается в дымоход на крыше. Кольцо должно лечь на края дымохода. Крепление дымососа к дымоходу должно соответствовать конструкции дымохода. Если двигатель выключен, дым всё равно выходит через окна под действием естественной тяги.

Читайте также:  Примыкание кровли к дымоходу из блока или кирпича

Работающий дымосос будет создавать тягу независимо от погоды.

Если такой дымосос необходимо расположить не на крыше, а внизу, вблизи стены дома, на короткой трубе потребуется изготовить переходник. Переходник должен окружить окна и создать закрытое пространство вокруг них для перемещения потока от дымососа в дополнительную трубу. Эта труба может быть закреплена вдоль стены дома и иметь необходимую длину.
