Вентиляция в туалете и ванной комнате: как сделать своими руками в квартире, доме, схемы (+ фото)

Ванная и туалет — это комнаты, в процессе обустройства которых в первую очередь нужно подумать об организации интенсивного воздухообмена. Это обусловлено спецификой эксплуатации гигиенических помещений. Загрязненный и переувлажненный воздух должен беспрепятственно отводиться, а на смену ему поступать свежая порция.

Мы расскажем, как должна быть устроена вентиляция в ванной комнате и туалете по строительным нормативам и правилам. В представленной нами статье детально разобраны проверенные на практике варианты организации вентилирования. Самостоятельные домашние мастера у нас найдут подробные монтажные руководства.

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Санитарные требования и нормы

Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности. Как минимум нужно обеспечить приток свежего воздуха в размере 6-7 м³/час на каждый кубометр ванной комнаты и порядка 8-10 м³/час — для туалета или совмещенного санузла.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м³/час

Отличие естественной вентиляции от принудительной

Существует естественная и принудительная вентиляция. В первом случае воздухообмен обеспечивается за счет циркуляции воздушных масс через дверные и оконные проемы. Около века назад естественная вентиляция считалась наиболее эффективным способом.

Сегодня же она неспособна обеспечить достаточный уровень воздухообмена, поэтому используется лишь для притока. Чтобы полноценно проветрить помещение, выбирают вариант с принуждением. Ведь никому не захочется надолго открывать окно зимой и выпускать тепло.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора. Благодаря этому можно сохранить драгоценное тепло, вывести лишнюю влагу и наполнить помещение свежим и чистым воздухом в считанные минуты.

Основной причиной, почему стоит устанавливать принудительную вентиляцию, является точно подогнанные по размеру дверные проемы и герметичность современных стеклопакетов. Такой перфекционизм, сохраняя тепло, делает невозможным какой-либо естественный воздухообмен

Расчет оптимальной производительности

Перед походом в магазин и покупкой оборудования для установки принудительной вентиляции в туалете и ванной комнате необходимо провести некоторые расчеты. Для выбора оптимального по производительности оборудования нужно знать точный объем и тип помещения.

Каждая комната имеет свою кратность воздухообмена. Эта характеристика показывает, сколько раз должен полностью обновиться воздух в комнате за единицу времени (обычно берется один час). Так как ванная и туалет считаются одними из самых влажных мест в любой квартире или доме, то рекомендуется максимальное значение кратности воздухообмена, равное 10.

Чтобы рассчитать оптимальную производительность вытяжной системы, необходимо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Далее полученное значение умножается на показатель кратности воздухообмена. Результатом вычисления является минимальная мощность вытяжной системы для ванной и туалета (м³/час).

Если вентилятор невозможно разместить в оптимальном для организации интенсивного воздухообмена месте, то его мощность необходимо умножить в 2-3 раза

А также следует сразу же предусмотреть отверстия для притока воздуха. Для этого можно оставить зазор до 2 см между полом и дверью, установить специальные решетки в нижней части дверей в ванную и туалет или просверлить отверстия самостоятельно. Но последний вариант выглядит не самым привлекательным образом.

Классификация вытяжных вентиляторов

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность.

Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:

диаметральные;
осевые;
радиальные.

Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.

Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.

Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.

При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями бесшумных вентиляторов, предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.

Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент вентиляторов для вытяжных систем. Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.
Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.
Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.
Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44. В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.
Уровень шума. Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой вытяжного вентиляционного клапана в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Монтаж вентиляции в ванной и туалете

Перед началом монтажных работ необходимо провести подготовительные. Прежде всего, нужно сравнить диаметр вытяжного прибора с размером шахты.

Если вентиляционное отверстие оказалось большим, то в него вставляется пластиковая труба или гофра. При этом пустоты следует заделать при помощи монтажной пены. Если вход в вентиляционную шахту меньше, то его можно расширить при помощи перфоратора.

Определение места для установки

Чтобы принудительная вентиляция была максимально эффективной, недостаточно только приобрести мощное оборудование. Не менее важно выбрать правильное место для установки.

Так как вытяжка в ванной предназначена для удаления горячего влажного воздуха, то оптимальным решением будет его монтаж в верхней части стены, которая расположена напротив двери.

Немаловажным является организация притока в помещение – предстоит встроить специальную решетку в нижнюю часть двери или оставить обычную щель под дверью (более экономный способ). Такие варианты позволят свежему воздуху поступать из жилого помещения в ванную.

Диагностика состояния вентиляционного канала

Если задумывается переделка ванной или туалета, то перед началом каких-либо работ следует провести диагностику работы вентканалов доступными для хозяев способами.

Прежде всего, проверяется тяга, для чего к шахте прислоняется лист обычной бумаги, зажженная спичка или зажигалка. Если бумага прилипает к решетке вентиляции, а пламя накреняется в сторону канала, то это хороший знак.

Чтобы улучшить тягу, рекомендуется проверить, загроможден ли вентиляционный канал мусором, оставшимся после неумелых ремонтных работ или по каким-либо другим причинам. После прочистки следует проверить тягу при открытой и закрытой двери

Выбор схемы подключения прибора

Если рассматривать стандартную квартиру в новостройке, то в подавляющем большинстве случаев естественной вентиляции недостаточно, чтобы вывести всю лишнюю влагу из ванной. Единственным исключением является частный дом, в туалете которого есть окно.

Но при обустройстве принудительной вентиляции интересует вопрос: как долго должен работать вытяжной прибор? Зачастую владельцы квартир подключают вентилятор к выключателю света. Это значит, что устройство сможет работать ровно столько, сколько человек будет находиться в ванной. Этого может оказаться недостаточно.

Второй способ основан на подключении вентилятора к отдельному выключателю. Но в этом случае пользователь будет забывать включать/выключатель прибор. Поэтому подходящим решением станет установка вентилятора с датчиком влажности. Такие приборы работают автономно и без участия человека удаляют лишнюю влагу из ванной комнаты.

Благодаря удобству и экономии электроэнергии наибольшим спросом пользуется способ, когда вентилятор подключается к выключателю света. Но этот способ не отличается высокой эффективностью

Тонкости установки вентилятора

Прежде чем приступать к обустройству вентиляционной системы, в обязательном порядке нужно ознакомиться с инструкциями, идущими в комплекте с приборами. В подавляющем большинстве случаев во вкладыше подробно описан весь процесс монтажа. Это значительно упростит и ускорит работу.

Самый трудоемкий этап – установка и подключение вентилятора.

Если рекомендаций производителя нет или отсутствует перевод на родной язык, то следует совершать действия в приведенной ниже последовательности:

Снять лицевую крышку.
На те области, где вентилятор примыкает к стенке, необходимо нанести полимерный клей, силикон или жидкие гвозди. Все перечисленные способы крепления прекрасно подойдут, так как вытяжные приборы чаще всего изготавливаются из пластика и, соответственно, имеют небольшой вес. Поэтому жидких гвоздей будет достаточно.
Вставить вентилятор таким образом, чтобы его рабочая часть (электрический двигатель и колесо с лопастями) были полностью “утоплены” в стене.
Плотно прижать корпус агрегата, чтобы клеящий состав успел схватиться.
Установить противомоскитную сетку. Этот элемент убережет от проникновения из вентиляционного канала в помещение разнообразных насекомых и мусора.
Закрепить лицевую крышку при помощи саморезов или дюбелей, которые идут в комплекте.

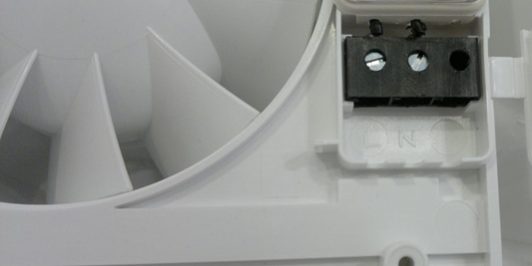

Заключительный этап — это прокладка кабеля и подключение вентиляционной системы к электрической сети.

Весь процесс монтажа достаточно простой, но если возникли какие-либо проблемы или сложности, то лучше доверить эту работу профессионалам

Принудительная вентиляция значительно увеличивает объем выводимого из помещения воздуха. Но так как лицевая крышка перекрывает немалую часть канала, когда устройство выключено, скорость потока уменьшается в несколько раз. Из-за этого значительно падает его производительность.

Решается вышеуказанная проблема путем установки воздухозаборной решетки. Это поможет восстановить нормальную работоспособность. Второй способ заключается в том, чтобы оставить между лицевой крышкой и стеной небольшой зазор (1-3 см). В получившуюся щель будет засасываться воздух и вентиляция будет работать в нормальном режиме.

При подключении вентиляционной системы к электрической сети необходимо придерживаться правил безопасности. Прежде всего, нужно убедиться, что провода обесточены. К тому же, для их соединения лучше использовать не «скрутки», а клеммные колодки

Распространенные ошибки при монтаже

Если обустройством вентиляционной системы занимается неопытный мастер, то нередко возникают ситуации, когда после окончания работы ее производительность не удовлетворяет пожелания жильцов или она не отличается эффективностью.

Причина этого заключается в допущении ошибок при монтаже. Чтобы избежать появления элементарных проблем, необходимо знать некоторые нюансы.

Чаще всего встречаются такие ошибки при устройстве вентиляционной системы:

канал спроектирован некорректно, что значительно затрудняет движение воздуха;
вентиляторы сильно шумят при работе;
герметичность соединения шахты нарушена;
вентиляционная система проходит через жилое помещение и ее шум мешает нормальной жизни семьи.

Если проектирование было выполнено неправильно, то перечисленные выше проблемы обязательно появятся. При этом нередко для их исправления нужно полностью переделывать систему вентиляции.

В некоторых случаях сильный гул при работе вентилятора является ярким признаком его неправильной установки и допущения ошибки, которая называется “соосность”. Решается данная проблема путем демонтажа устройства и его повторного монтажа, но уже с точным соблюдением технологии

Можно пойти легким путем. Например, для уменьшения шума рекомендуется использовать шумопоглотители. Что касается повышения производительности вентиляции, то для этого придется установить новый, более мощный вытяжной прибор и проверить качество обустройства притока воздуха в ванную и туалет.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Выводы и полезное видео по теме

Видео #1: Секреты монтажа вытяжки в ванной и туалете:

Видео #2: Создание раздельной вентиляции в ванной и туалете:

Установка принудительной системы вентиляции позволяет решить актуальную для современных домов и квартир проблему проветривания помещений. В ванных комнатах и туалетах окно ставится редко, поэтому единственным правильным и разумным решением будет обеспечить интенсивный воздухообмен искусственно, путем монтажа вентилятора в систему.

Хотите поделиться личным опытом в обустройстве вентиляции в смежном санузле или отдельной ванной комнате? Располагаете интересной информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме в расположенном ниже блоке.

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень. И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами. Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

Содержание

Основные виды вентиляции

Вентиляция в ванной комнате может быть:

естественной;
принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла. Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх. И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

Приточная.
Вытяжная.
Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

осевыми – движение воздуха происходит вдоль оси электродвигателя;
радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

Снять вентиляционную решетку.

Очистить воздуховод от пыли и грязи.

Намазать корпус вентилятора полимерным клеем и поставить на место в канале.

Подключить к этому устройству электропроводку.

Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

Смотрите также видео о подключении вентиляции в ванной

Читайте про другие наши материалы:

Воздухообмен ванной комнаты и туалета необходимо предусмотреть перед началом ремонта. Это обеспечит здоровый микроклимат помещения и предотвратит появления грибка и плесени. Комнаты с повышенной влажностью особенно нуждаются в качественной вентиляции. Ведь даже регулярное проведение влажной уборки не спасет от размножения вредных микроорганизмов. О том, как сделать вентиляцию в ванной и туалете самостоятельно, описано ниже.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

Чтоб проверить качество вентиляции, можно поднести зажженную спичку к вентиляционному отверстию. Если огонек не движется или движется очень слабовато, то вентиляция работает плохо.

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

Как работает естественная вентиляция

При нормально работающей естественной вентиляции воздух из ванной комнаты выходит через вентиляционную шахту наружу здания. Это происходит за счет разницы температур в квартире и на улице. Потому появляется подъемная сила, называемая тягой.

За счет тяги воздух выходит и в помещении создается разрежение или пониженное давление воздуха. При открытых окнах воздух с улицы заходит в ванную для устранения разницы давлений. Такая вентиляция называется естественной приточно-вытяжной.

Принцип работы естественной вентиляции

Для эффективности естественной приточно-вытяжной вентиляции нужно предусмотреть горизонтальную щель внизу двери. При герметично закрытых дверях естественная вентиляция не будет обеспечена.

Но если естественная вентиляция в доме нарушена (например, при забитой вентиляционной трубе или при потеплении на улице), то возникают проблемы с вытяжкой. Нормы воздухообмена в ванной и туалете установлены для температуры на улице при 5 градусах цельсия.

Как точно определить засорение вентиляционного канала

Проверять эффективность естественной вентиляции необходимо зимой. Для этого нам будет нужно:

открыть окна;
приложить листочек бумаги к вентиляционному отверстию;
листик должен воздушным потоком прижаться к отверстию.

Проверка вентиляции с помощью листа бумаги

Если бумага слабо держится или вовсе падает, то вентиляция нарушена. Более точным методом является проверка с помощью прозрачной целлофановой трубы и зажженной сигареты. Для этого трубу необходимо приложить к вентиляционному отверстию. К открытому концу трубы подносится зажженная сигарета. Скорость движения дыма покажет эффективность работы вентиляции. Зная размеры цилиндра рассчитывается производительность вентиляции.

При плохой тяге можно попробовать самостоятельно прочистить вентиляционную трубу специальным ершиком.

Разновидности вентиляторов

Вентиляторы по способу монтажа могут быть осевыми или канальными. Модели канального типа зачастую обустраивают для частных домов. Такой вариант вентиляции может одновременно обслуживать несколько помещений. Это обеспечивается за счет того, что вентилятор монтируется в общем вентиляционном канале.

Но канальная вентиляция имеет неэстетичный вид. Ведь каналы, расположенные под потолком необходимо будет прятать под навесным потолком или в коробе. А это значительно уменьшит помещение и выйдет довольно недешево. Выходом из положения станет применение осевых вентиляторов. Он устанавливается на отверстие вытяжки. Необходимо только точно подобрать размер устройства.

Для того, чтоб в помещение не засасывало неприятные запахи из общей шахты, рекомендуется применять модели с обратным клапаном.

По способу установки вентиляторы могут быть:

диаметральными;
осевыми;
центробежными;
центробежно осевыми.

Вентиляторы для ванной комнаты

В диаметральных колесо устройства имеет барабанный тип, но КПД его не очень большое. Осевой устанавливается в без канальную систему. Этот вариант создает минимальный уровень шума. Центробежный наиболее производительный, но и наиболее шумный. Оптимальным вариантом является центробежно-осевой, который содержит все преимущества – низкий уровень шума, высокую производительность и компактность.

В последнее встречаются модели вентиляторов, которые оснащены дополнительными функциями, среди которых встречаются:

таймер – с учетом выбранной программы вентилятор может еще некоторое время работать после выключения;
датчик движения – включение вентиляции происходит автоматически при появлении в ванной комнате людей;
датчик влажности – очень удобно для сырых помещений;
постоянное проветривание;
часы;
защита от брызг.

Канальный вентилятор смешанного типаКанальный центробежный вентилятор

Выбор вентилятора

При выборе вентилятора следует учитывать несколько факторов:

бесшумность устройства;
невысокую производительность;
показатель безопасности.

Устройство при работе должно вырабатывать не более 40 дБ шума. Это обеспечит бесшумность работы. Нужный эффект достигается за счет материала большой плотности, из которого сделано устройство и наличия вибрационных изоляторов. При установке вентилятора на потолке будет производиться намного меньше шума, нежели крепление канального вентилятора внутри воздуховода.

Желательно использовать модель со встроенным датчиком присутствия в помещении. При этом устройство будет редко включаться. Ведь высокая производительность устройства может привести к сбою в системе воздухообмена шахты. Для расчета необходимой производительности вентилятора на ванной и туалета необходимо:

определить площадь комнаты;
полученное число умножить на 5;
добавить около 20% запаса к рассчитанной сумме.

По рассчитанной производительности приобретается тепловентилятор. По нормативам СНиП в ванной комнате смена воздуха должна быть 5-8 раз. Конструкция устройства должна иметь надежную защиту от влаги и брызг. Это обезопасит от поражения электрическим током при случайном попадании влаги или брызг на вентилятор. Для влажных помещений предусматривается использование моделей класса IP 34 и выше.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

При установке канального вентилятора необходимо приобрести:

вентилятор;
воздуховод;
клей;
саморезы;
кабель;
выключатель двухполюсный;
силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Основные правила монтажа

При установке вентилятора в ванной и туалете необходимо:

располагать устройство напротив двери под потолком. При этом сделать в двери небольшую щель от пола (примерно 2 см). Если под дверью не предусмотреть щель, то эффективность работы вентилятора сводится к нулю;
обеспечить вентилятор от попадания внутрь воды;
пластиковый короб монтировать с помощью специальных креплений;
для сложных участков использовать гофрированный вентиляционный короб. Он, при этом, может быть мягким или более жестким.

Основные этапы по которым будет производиться работа:

подготовка;
монтаж вентилятора и короба;
электрическая разводка кабеля;
проверка работоспособности устройства.

Подготовка, которая заключается в чистке вентиляционного канала, была описана выше. Затем подготавливается отверстие под вентилятор. Проем для устройства расширяется с использованием болгарки, зубила и молотка. Отверстие должно быть такого размера, чтоб вентилятор «утопал» в нем. Снаружи должна быть видна только решетка. Вентилятор крепится жидкими гвоздями, клеем или дюбелями. Кроме этого, используется герметик для шумоизоляции работы устройства.

Установка и подключение вытяжного вентилятора

Установка выключателя

Электрическая разводка состоит из этапов:

отключения электропитания на щитке;
подвода кабеля от выключателя до вентилятора;
отделочных работ;
включения электропитания;
проверки работоспособности.

После отключения электропитания выполняется запитка вентилятора. Для этого от двухполюсного выключателя ведется кабель к устройству. Кабель применяется трехжильный с 3 жилой заземления. Желательно применять двухполюсный выключатель, где один контакт (кнопка) будет включать свет в помещении, а другой – вентилятор. Это очень удобный вариант, то чаще всего жильцы забывают включать кнопку вентиляции.

Как правильно подключить вентилятор

Выходом является использование реле напряжения. Допускается одновременное включение света и вентиляции одной кнопкой двухполюсного выключателя. Для этого реле ставится в цепь. При нажатии кнопки для включения света в ванной ток от автомата идет на реле и замыкается контакт на второй кнопке выключателя (для вентилятора). Так обеспечивается постоянная вентиляция при включенном свете в помещении.

Если в ванной комнате и туалете нужно сделать отдельное освещение, то применяется трехполюсный автомат. Только при этом используются 2 реле напряжения. Также можно установить таймер, который обеспечит работу устройства некоторое время после отключения света.

Схема подключения вентилятора с таймером

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

проверить тягу;
определить причину плохой работы вентиляции;
подобрать тип вентилятора;
разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле: Д = V x F, м³/ч, где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

В дверях должны быть вентиляционные отверстия
А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
Опции. ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном. ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере. ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).Устройство с обратным клапаном и датчиком
⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

Снимите вентиляционную решетку.
Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
Укладываем кабель в короба.
Закрываем и крепим декоративную крышку вентилятора.

Итоги

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

Используемые источники:

https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-vannoj-komnate-i-tualete.html
https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-vannoj-i-tualete/
http://vannayasovety.ru/oborudovanie/prinuditelnaya-ventilyaciya.html
https://ventilyaciyadom.ru/kvartiry/ustanovka-ventilyatsii-v-vannoj-i-tualete.html

Вентиляция в туалете и ванной комнате: как сделать своими руками?
