Нужен ли газовому отопительному котлу дымоход? Разумеется! Можно ли соорудить дымоход для газового котла собственными руками? Конечно! Вам нужно лишь изучить особенности устройства наиболее распространенных разновидностей дымоотводящих конструкций, ознакомиться с ключевыми требованиями к таким системам и выполнить все в полном соответствии с положениями руководства.
Особенности устройства дымохода

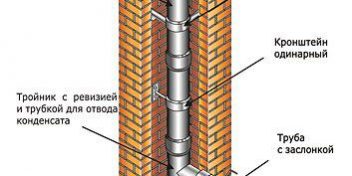

Вне зависимости от выбранной разновидности дымохода, он будет включать в свой состав следующие компоненты:
- трубу для отведения дыма;
- проходной патрубок;
- переходник для соединения дымоходной трубы с патрубком котла;
- хомуты и крепежные кронштейны;
- телескопические трубки;
- тройник со штуцером для слива конденсата;
- отводы;
- наконечник в форме конуса.
</p>
Для изготовления дымоотвода могут использоваться разные материалы. Ознакомьтесь с особенностями наиболее распространенных решений и сделайте свой выбор.
Кирпичный дымоход
Если судить объективно, то дымоход из кирпича это уже даже не прошлый, а позапрошлый век. Подобная дымоотводящая система имеет сложную конструкцию и требует серьезных временных, трудовых и финансовых затрат на обустройство.
Помимо этого, дымоход из кирпича будет уступать современным «собратьям» по множеству значимых показателей.
Дымоход из оцинкованной трубы
Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.
На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.
Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.
Коаксиальный дымоход для газового котла
Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.
Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.
Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе.
Цены на популярные модели газовых котлов
Газовый котел
Керамический дымоход
Это надежная, простая, пожаробезопасная, легкая в монтаже и доступная по стоимости конструкция. Ее устройство предельно простое. Такой дымоход представляет собой керамическую трубу, обернутую изоляционным материалом (обычно это минвата) и помещенную в оболочку из керамзитобетона.
Вне зависимости от выбранной разновидности дымохода, обустройство этой конструкции должно выполняться с соблюдением ряда важных требований.
Узнайте доступные способы, как прочистить дымоход своими руками, из нашей новой статьи.
Требования к дымоотводящей конструкции
- Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
- Длина ответвлений в стороны не может превышать 100 см.
- Дымоотводящая система должна быть сделана без уступов.
- Поперечные сечения исключаются.
- Максимальное количество колен — 3.
- Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
- На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
- Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
- Внизу трубы нужно обустроить капельник и ревизию.
- Не допускаются даже несущественные прогибы элементов конструкции.
- При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
- Наличие зазоров между элементами конструкции под запретом.
- В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
- Соединение всех элементов системы должно быть как можно более плотным.
- Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
- Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
- Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
- Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
- В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.
</p>
Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:
- если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
- если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
- если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.
Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.
Расстояние от конька до дымохода, м | Высота дымохода для газового котла относительно конька, м |
---|---|
До 1,5 | 0,5 |
1,5-3 | вровень |
>3 | проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией |
Пошаговая инструкция по сооружению дымоотводящей системы
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.
Вне здания
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Третий шаг. Выводим дымоотводящую трубу из помещения.
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Видео — Дымоход сэндвич
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
</p></ul>174251112 сентября 2015
Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.
Проход трубы через потолок бани
Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.
Изготовить узел прохода через потолок можно своими руками
Нормы и правила пожарной безопасности
Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.
СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)
Строительные нормы и правила РФ СНиП 41-01-2003
Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:
- 500 мм до дерева без термозащиты;
- 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.
Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.
Ошибки обустройства потолочно-проходного узла
Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.
- Размещение печи и дымохода
- Расположение от труб и открытых дымоходов до деревянных частей зданий
Какие материалы можно использовать для огнезащиты при устройстве ППУ?
И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.
Материал | Описание |
---|---|
Минерит |
Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким. |
Минеральная вата |
Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С. |
Асбестокартон |
Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом. |
Базальтовый картон |
Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С. |
Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).
Материал | Описание |
---|---|
Огнестойкий гипсокартон |
Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут. |
Стекломагниевый лист (СМЛ) |
Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя. |
Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.
У каменной ваты температура спекания волокон – свыше 1000ºС
Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.
Пример изоляции потолочной разделки базальтовой ватой
Короб ППУ набит теплоизолирующим базальтоволокном
Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.
Сравнение материалов на огнестойкость
Цены на базальтовую вату
базальтовая вата
Видео – Как самостоятельно поставить дымоход. Расчеты и чертежи
Особенности использования дымохода «сэндвич» при проходе потолка бани
Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» – двойную трубу с прокладкой термоизоляционного слоя.
- Схема дымохода
- Устройство трубы
- Элементы сэндвич трубы
- Фото труб дымохода
Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.
В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара – сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.
Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.
- Неправильный монтаж дымохода
- Неправильный монтаж дымохода
Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.
Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.
[adrotate group=»5″]Чертеж потолочно-проходного узла
Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!
Этапы устройства потолочной разделки
Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, – это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:
- определение и обустройство места расположения узла разделки;
- монтаж готового или самостоятельного изготовленного защитного кожуха;
- финишная прокладка теплозащиты.
Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.
Готовим место для узла прохода дымохода через потолок
Готовим место для узла прохода дымохода через потолок
Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.
Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.
- Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
- Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
- Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.
Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.
Устройство проема под дымоход
В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.
Монтаж готового узла разделки – проходного патрубка
Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.
- Пример обустроенного узла
- Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара
Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.
В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.
- Готовые проходные конструкции
- Готовые проходные конструкции
Устанавливают узел прохода перекрытия таким образом.
- Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
- Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
- На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
- Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
- Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
- В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.
- Подготовка проходного патрубка к монтажу
- Подготовка проходного патрубка к монтажу
- Выпиливание потолочного отверстия
- Выпиливание потолочного отверстия по разметке
- Отверстие для установки проходного узла
- Короб вставлен в проем и изолирован от него базальтовой ватой
- На фото – крепление короба к потолку саморезами и вставленная труба дымохода
- Монтаж трубы дымохода через потолочную разделку
- Фиксация верхнего стального листа
- Проверка вертикали
Самодельный проход трубы через потолок бани – пошаговая инструкция с фото
Необходимые материалы:
- жесть для изготовления короба разделки;
- минерит;
- лист нержавеющей стали;
- лист ГКЛО или базальтокартона;
- Материал для засыпки короба – керамзит, но может подойти и сухая глина.
Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.
Иллюстрация | Описание |
---|---|
Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича. | |
Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля. | |
Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга. | |
Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. | |
Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту. |
Цены на лист нержавеющей стали
лист нержавеющая сталь
Видео – Проход трубы через потолок бани
Видео – Монтаж дымохода сэндвич своими руками
Похожие записи
Чистка дымохода в бане своими руками Прежде чем разбираться в способах чистки дымохода в бане, стоит узнать, что такое сажа, почему она накапливается на … Устройство дымохода в бане для дровяной печи Когда-то давно бани строились исключительно «по-черному». Печь устанавливали в парной, из этого же помещения … Как установить печь в бане Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с … Как сложить печь из кирпича своими руками Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное … Электрическая печь для бани Одни люди не представляют себе банных процедур без запаха горящих дров и настоящего, естественного тепла, другие же, … Как выбрать печь для бани Печь – сердце любой бани. Дровяная, электрическая или газовая, самодельная или фабричного производства, бюджетная или … 20 декабря 2017 просмотров: 1932
Рекомендованные расстояния, нормы
Проход дымохода через деревянное перекрытие должно быть выполнено с учётом всех требований со стороны безопасности, в конечном итоге такой печной агрегат будет полностью противопожарным.
Для того чтобы своими руками вывести дымоход через потолочное перекрытие, вам понадобится оборудовать данный участок узлом. За счёт данного элемента, вы можете сделать расстояние между трубой и перекрытием оптимальным и безопасным.
Далее, вы можете подробней ознакомиться с основными требованиями, правилами к установке, проведению труб, узлов и разделке:
- Если дымоходная система выполнена из бетона или кирпича, расстояние от неё до близлежащей обрешетки или стропила суммарно должно составлять не менее чем 130 миллиметров;
- Если вы отдаёте предпочтение керамической дымоходной трубе для вашего печного агрегата, данное расстояние составит около 250 миллиметров, притом, что внутренняя поверхность трубы не утеплялась. Если же слой теплоизоляционного материала присутствует, расстояние можно также сократить до 130 миллиметров.
Дымоходная система проводится только через предварительно изолированное перекрытие
Проще всего выполнять установку и проведение своими руками стальных и сэндвич дымоходов
Пространство около трубы дымохода изолируется и качественно герметизируется
Важно: вся представленная выше информация, взята с официальной документации. Данные значения являются нормами и обеспечивают максимальный уровень пожарной безопасности в том случае, если вы решили своими руками провести патрубок, узел для трубы, выполнить разделку в потолке.
Монтируя балки важно также помнить о том, что один шаг составит порядка 600 миллиметров (относится к изолированным трубам).
Патрубок выходного типа имеет диаметр около 115-120 миллиметров, если же вы планируете произвести монтаж современной сэндвич системы, диаметр увеличивается до 300-320 миллиметров.
При выполнении монтажа дымохода для вашего печного устройства своими руками через потолочное перекрытие, необходимо соблюдать одинаковые расстояния с каждой из сторон трубы. В идеале данный параметр составит около 130-150 миллиметров.
Перед началом установки балочных перекрытий, рассчитайте расстояние между ними. Для этого вам понадобится умножить 130 на 2, а к полученному числовому значению прибавить 320. В итоге у нас получается 580-600 миллиметров между каждой из балок. Значение и аналогичные подсчёты проводятся для труб с теплоизоляционным слоем.
Для труб, не имеющих теплоизоляции, подсчёты производятся следующим образом: при диаметре патрубка в 115 миллиметров, рекомендуется соблюдать промежуток в 250-300 миллиметров. В этом случае производим умножение 250 на 2, а к полученному числовому значению прибавляем 115 и получаем расстояние в 615 миллиметров. Это значение и будет шагом, а также позволит лучше, точнее ориентироваться при установке труб, создании узлов, перевязок, монтаже патрубка вашего печного устройства при прохождении через потолочное перекрытие.
При выполнении монтажа своими руками важно учитывать и то, какое расстояние будет между перекрытием и поверхностью печных труб:
- При наличии защищённой перегородки и в случае если толщина дымоходной системы составляет порядка 120 миллиметров, расстояние приблизительно составит 250-270 мм. Если же толщина патрубка составляет 50 мм, то расстояние увеличится до 370-390 мм;
- При наличии незащищённой перегородки, расстояние в зависимости от толщины трубы составит 300-320 и 490-520 миллиметров (для труб толщиной 120 и 50 мм соответственно).
Важно: проход дымохода через перекрытие должен находиться на оптимальном расстоянии от стеновых перегородок. Поскольку температурный диапазон в дымоходной системе может составлять больше 600 градусов, труба, расположенная около стены в некоторых случаях может привести к возникновению пожара. Для того чтобы сделать эксплуатацию вашего печного агрегат максимально безопасной, стены находящиеся около дымохода нужно теплоизолировать и устелить металлическими листами.
Какие бывают узлы
Для того чтобы максимально возможно обезопасить потолочное перекрытие от перегрева и возгорания, для проведения трубы дымохода через потолок, используется разделка или иначе угол, который может иметь различный вид.
Лучший вариант – это готовое покупное изделие наиболее часто используемое для промышленных работ. Данный вариант представлен металлической коробкой, оборудованной закрепленной с одного бока оцинкованной пластиной. По центру изделие оборудуется сплошным проёмом, в которое и вставляются трубы, проходящие через потолочное перекрытие. Изделие также позволяет также уложить теплоизоляционный слой, а со стороны помещения коробка имеет декоративную пластинку.
Вокруг трубы устанавливается стальная пластина, которая защищает материал потолочного перекрытия от возгорания, плавления
Схема позволяющая выполнить своими руками потолочную разделку для дымохода
Интересно знать: профессиональные печники настаивают на использовании в качестве узла, разделки коробки выполненной из нержавеющей стали, так как оцинкованная пластина, при нагреве начинает немного плавиться, вследствие чего начинает выделять небольшое количество вредных для здоровья веществ.
Для того чтобы выполнить установку своими руками данного узла, в потолочном перекрытии вырезается подходящее по форме и размерам отверстие. Далее закрепляется теплоизоляционный материал (минерит, каменная вата, асбест). Не забываем усилить конструкцию металлическими полосами. Для закрепления узла используются саморезы. Для того чтобы произвести установку На прямой участок трубы надевается специальный элемент, после чего конструкция поднимается до необходимой высоты и закрепляется со всех сторон теплоизоляцией.
Интересно знать: внешний вид и конструктивные особенности узла или разделки может быть различным. Это может быть как классическая квадратная конструкция, так и прямоугольная, округлая, цилиндрическая или овальная. Сам теплоизолятор необходим для того чтобы обеспечить максимальную защиту потолочному перекрытию.
Если разделка не имеет в своей конструкции цилиндр, значит, она дополнительно оборудуется специальными бортами, в основе которых лежит минерит или металл.
Прохождение через перекрытия
Для того чтобы правильно провести дымоходную систему через потолок, необходимо взять за основу следующие нюансы:
- К выходному патрубку печи закрепляется простая металлическая не утеплённая труба, протяжённость которой составляет около одного метра. Далее можно соединить данный участок, с уже утеплённой системой;
- В местах прохождения дымохода через потолочное перекрытие, труба со всех сторон утепляется своими руками или изначально приобретается в данном состоянии;
- Запрещено, чтобы трубы стыковались между собой в местах прохождения через потолочное перекрытие;
- Общая длина одного горизонтально расположенного участка составляет не более 1 метра;
- Не стоит использовать для одной системы более 3 колен;
- Для сцепления труб используйте только гибкие закрепляющие элементы, так как при нагреве, дымоход способен к резкому расширению, а после остывания- сужению.
За счёт правильно проведённой разделки, монтаж системы дымоходных труб, возможетндаже в деревянном доме
Выбираем теплоизолятор
Пространство между балками и дымоходной системой должно быть заполнено теплоизолирующим материалом. В качестве теплоизоляционного материала допускается использование базальтового волокна. Оно хорошо переносит температуры, не превышающие диапазон в 600 градусов. Однако и у этого волокна есть ряд своих недостатков. В первую очередь при сильном нагреве материал начинает выделять вредный для здоровья формальдегид. Также в трубе образуется большое количество конденсата, который впитывается ватой и ухудшает возложенные на теплоизоляцию особенности.
Совет: в качестве более выигрышной альтернативы базальтовой вате, можно использовать керамзит, который имеет небольшую массу, состоит из мелких элементов, а при намокании быстро приходит в исходное положение.
Более бюджетным вариантом изоляции между перекрытием и дымоходом, является использование разбавленного с водой глиняного раствора или простого речного песка. Также не рекомендуется оставлять пространство незаполненным – это не безопасно с пожарной точки зрения.
Труба с защитным металлическим экраном вставляется в отверстие подходящего диаметра
Отверстие для дымохода имеет размеры позволяющие установить трубу, защитный экран и короб
Как защитить поверхность, материалы от перегревания:
- Дымоходная система оборудуется водяной рубашкой. Прогреваясь, вода может выводиться в дом и использоваться для бытовых нужд;
- Дымоходная система может быть дополнена простым подвесным бочком, в котором после того как воды сильно нагрелась, она сливается и заменяется холодной.
Охлаждение труб производится также с помощью установленной дополнительной трубы, которую необходимо одеть и укомплектовать в верхней и нижней части решётками, обеспечивающие хорошую циркуляцию, прохождения воздушных масс.
Выполнение разделки
При желании покупную конструкцию можно заменить на сделанную своими руками по следующей инструкции:
- Отверстие перекрывается предварительно вырезанным элементом из листа нержавеющей стали;
- По центру выпиливаем круглый проход, диаметр которого на 12 миллиметра больше самой трубы;
- выпиливаем в потолочном перекрытии аналогичный по своей форме и размерам проём;
- С каждого края проход заделывается базальтовым волокном;
- Для дополнительной защиты теплоизоляционного слоя он закрывается стальными полосками;
- В процессе сборки закрепляем первое колено на печи и дополняем конструкцию листом нержавеющей стали;
- Данный участок системы должен иметь вертикальное расположение. Производим закрепление элемента на чердачном помещении;
- Производим закрепление специальной пластины и в образовавшемся между ней и потолком пространстве укладываем слой теплоизоляционного материала;
- Закрепляем пластину саморезами;
- Производим утепление прохода.
Качественно проведённая изоляция потолочного перекрытия, с установкой и закреплением сразу нескольких стальных листов
Важно чтобы дымоход был хорошо утеплён – это не позволит скапливаться и образовываться на его внутренней поверхности конденсату
Изоляция производится на всю толщину потолочного перекрытия
Если вы не знаете, как своими руками выполнить потолочную разделку для дымохода, рекомендуем к просмотру следующее видео:
Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.
Идеальная крышная разделка дымохода
Виды крышных разделок
Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.
Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.
Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.
Полимерно-металлическая разделка для круглых труб
Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Крышная разделка прямоугольных труб
Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.
Разделка прямоугольных труб из кирпича или блоков
Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.
Технология крышной разделки кирпичных труб
Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.
Разметка контура под планку примыкания
По полученному контуру с помощью болгарки и алмазного диска штробят паз.
Штробление паза под планку примыкания
Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.
Удаление пыли веником и водой
Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.
Установка планки примыкания на трубу
Саму планку крепят к обрешетке саморезами с помощью шуруповерта.
Крепление нижней планки примыкания
Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.
Крепление боковых планок примыкания
Герметизируют все стыки между планками и трубой.
Герметизация стыков
Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.
Крепление галстук и подгибка желоба
Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.
Крепление фартуков поверх кровельного покрытия
Видео — крышная разделка кирпичного дымохода
Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.
Рекомендуем статьи по темеВарианты кирпичных печей …Проход дымохода через дер…Печные трубы и дымоходыИспользуемые источники:
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/dymoxod-dlya-gazovogo-kotla.html
- https://banya-expert.com/pechi/proxod-truby-cherez-potolok-bani.html
- https://msk-kamin.ru/news/potolochnaya-razdelka-dlya-dymokhoda/
- https://kamin-expert.ru/dyimohod/kryishnaya-razdelka-dyimohoda.html
