Устройство глубинного дренажа вокруг дома: цели и варианты реализации

Отвод грунтовой и ливневой воды от фундамента существенно увеличит срок службы и капитального здания, и дачной постройки. Несложная в устройстве дренажная система убережет подземные бетонные конструкции от постепенного размывания, а подвалы от обводнения. А ведь крайне важно предотвратить разрушение именно основы строения, правда?

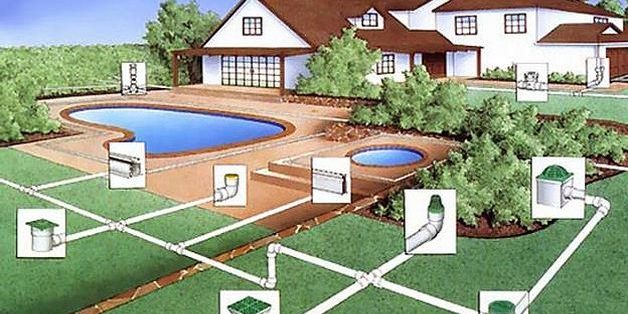

Грамотно составленная схема дренажа вокруг дома поможет соорудить эффективно действующую систему сбора и отвода природной воды. Мы предлагаем вам ознакомиться с тщательно подобранной и проверенной информацией, опирающейся на нормативные документы и реальный опыт строителей малоэтажных объектов.

Мы обстоятельно расскажем о видах дренажных систем, особенностях их устройства, специфике эксплуатации. Приведем доводы в пользу выбора определенного типа дренажа. Предложенные вашему вниманию полезные сведения дополнены фото, схемами и видео-инструкциями.

Виды дренажных сооружений для осушения участков

Проектируя дренажную систему, в первую очередь определяют цели, которых планируется достичь. Они могут заключаться в осушении всего участка, в защите фундамента и подвала дома от избытка влаги.

Из существующих систем дренажа можно выделить два основных типа — открытый и глубинный (закрытый). Первый может использоваться для нужд сельского хозяйства, для водоотведения с возделанных территорий. Закрытый дренаж применяется для отвода вод на дачных и коттеджных участках, для защиты строений от негативного воздействия высокого УГВ.

Организация дренажной системы необходима при высоком зеркале грунтовой воды, что особенно проявляется в паводковый период. Дренаж защитить от агрессии подземной воды бетонный фундамент и снизит гидравлическую нагрузку

Используют также комбинированные дренажные системы. Их зачастую дополняют ливневыми канализационными ветками, предназначенными для утилизации атмосферной воды. При условии их грамотной проектировки они позволяют значительно сэкономить на строительстве каждой системы в отдельности.

Галерея изображенийДренажная система, предназначенная для отвода избытка грунтовой воды, отлично работает в паре с ливневкой, работа которой заключается в сборе и отводе атмосферных осадков (+)

Планирование схемы водоотведения лучше всего проводить еще на стадии проектирования дома. Это позволит связать работу водосточной системы и поместить дождеприемник под водостоками до устройства отмостки.

Открытый дренаж считается наиболее простым и не требует составления схемы. Он представляет собой траншеи шириной 0,5 м и глубиной 0,6—0,7 м. Стороны траншеи располагают под углом 30°. Они опоясывают территорию по периметру и направляют сточные воды в канаву или котлован, в ливневую канализацию.

Территории с уклоном в сторону улицы проще поддаются осушению. Для этого перед домом, поперек склона вырывают водосточную канаву, которая будет задерживать воду с сада. Затем роют канаву, она будет направлять стоки в сторону улицы, в кювет.

Если участок имеет наклон в противоположную от дороги сторону, то поперечную водосточную канаву роют перед фасадом забора и еще одну продольную делают до конца участка.

Недостатком такого дренажа является его низкая эстетичность и необходимость регулярной очистки желобов от ила и грязи, которые периодически скапливается в них. Такой вид дренажа не рекомендуется устраивать под дорожным покрытием, так как он приводит к проседанию грунта и деформации полотна

Протяженность линий для стока воды, количество колодцев и пескосборников зависит от площади участка, его рельефа, интенсивности осадков в конкретной местности.

Водоотводные канавы можно укрепить от размывания с помощью железобетонных плит, каменного мощения, одерновки с щебневанием дна

Если участок считается более-менее ровным, а уровень его заболоченности не слишком высок, то можно обойтись устройством самой простой дренажной системы.

Вдоль фундамента ограды, в самом низком месте участка, роют канаву шириной 0,5 м, длиной 2—3 м и глубиной от 1 м. Такой водоотвод хоть и защитит от высокого УГВ, и отлично справиться с атмосферными осадками.

Чтобы края канавы не обваливались, ее заполняют щебнем, битым стеклом и кирпичом. Заполнив ее, копают следующую, ее также заполняют и плотно утрамбовывают. Вынутый грунт используют для подсыпки низинных мест на территории

Со временем эта простейшая дренажная система может потерять работоспособность из-за постепенного заиливания. Чтобы этого не случилось, ее можно защитить геополотном. Его укладывают на грунт, после засыпки канавы внахлест закрывают им дренажный слой. Сверху, чтобы скрыть канаву, ее присыпают слоем плодородной почвы.

#2: Сооружение эффективной ливневки

Ливневая канализация необходима для аккумуляции и вывода с участка воды, выпадающей в формате атмосферных осадков. Ее оснащают точечными и линейными водосборными устройствами.

Галерея изображенийДождеприемник представляет собой емкость для сбора воды, оснащенную отводами для подсоединения труб линейной дренажной системы. Устройства изготавливают из прочного пластика или чугуна (+)

Элементами ливневой системы с точечными водосборниками являются также сливные водоотводы, трапы, заслонки. Некоторые производители предусматривают возможность соединения дождеприемников с кровельными водостоками, а также с системами подземного водоотведения.

Кроме того, готовые производственные модели предусматривают наличие пескоуловителей и мусоросборников, упрощающих обслуживание системы.

Устройство с установленной декоративной решеткой должно быть расположено ниже на 3—5 мм, чем уровень дорожки, грунта

Это система из водоотводящих желобов, изготовленных из пластика или бетона, которые устанавливаются на участке в тех местах, в которых скопление воды наиболее вероятно, но крайне нежелательно.

Для водосборного колодца выбирают самое отдаленное место от дома, колодца, погреба. Если поблизости есть природный или искусственный водоем, то отвод воды можно организовать в него

Проектируя схему ливневки с линейными водоприемниками, первым делом планируют размещение водосборного или коллекторного колодца. Далее определяют место устройства поворотных и ревизионных колодцев. Их расстановка будет зависеть от размещения дождеприемников-желобов и закрытых канализационных веток.

Чтобы вода с улицы не попадала во двор, желоба устанавливают вдоль линии ворот, ведущих во двор, гаражных ворот, а также в области калитки. При выборе элементов системы, которые будут устанавливаться на проезжей части, учитывают будущую нагрузку на них.

Чтобы влага не попадала внутрь здания, уклон покрытия в гараже делают в сторону водоприемной решетки. Так вода, при мойке машины или оттаивании снега на транспортном средстве, будет стекать в желоб.

Дренажные лотки необходимо установить на крыльце, вокруг бассейна. Их также устанавливают вдоль отмосток, садовых дорожек, выложенных из облицовочного материала площадок

Для придания ливневке аккуратного вида используют специальные лотки из полимербетона, пластика, которые закрываются металлическими или пластиковыми решетками. При входе в дом используют специальный поддон для очистки обуви.

Решетку для желоба, установленного около бассейна, выбирают пластиковую, белого цвета, чтобы в жаркий летний день избежать ожогов.

При интенсивной эксплуатации дренажные лотки монтируют на бетонное основание. Чем выше класс нагрузки на проезжую часть, тем большей толщины должна быть бетонная подошва (+)

Желоба и точки приема воды соединяются с дренажным резервуаром канализационными трубами. В местах соединения желобов и труб предусматривают ревизионные колодцы. Они предназначены для облегчения доступа в систему и ее очистки от возможного засорения.

Ревизионные колодцы изготавливают преимущественно из пластика. Для того чтобы получить необходимую глубину, их конструкция предусматривает возможность наращивания при помощи специальных элементов-удлинителей.

Размещение, уклон и протяженность труб ливневой канализации — все эти характеристики очень индивидуальны и зависят от многих условий на участке

Широкий ассортимент элементов системы позволяет наиболее рационально спроектировать схему дренажа вокруг дома, которая будет оптимальной с технической и финансовой точки зрения.

Основными элементами линейного дренажа являются желоба, изготовленные из бетона, полимер-бетона, пластика, точечные приемники, пескоуловители, решетки (+)

#3: Строительство закрытых дренажных вариантов

Подземный, закрытый дренаж применяется, если устройство открытой системы отнимет слишком много места на земельном участке или она абсолютно не вписывается в ландшафтную картину территории. Условия для его устройства закрытой дренажной системы аналогичны предпосылкам для организации сети открытых дренажных канав и кюветов.

Закрытые схемы дренажа используется для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы. Их по аналогии с открытыми применяют для осушения загородной территории от излишков грунтовой воды

В обязательном порядке нужно организовывать подземный дренаж на участке если:

• он находится в низине, на заболоченной территории;
• вблизи построек находится естественный водоем;

Его устройство рекомендовано, если в доме есть эксплуатируемый подвал (гараж, цокольный этаж, погреб).

Подземный дренаж можно разделить на два вида:

• пристенный дренаж;
• траншейный (пластовый) дренаж.

Оба вида подземного водоотведения выполняются на стадии сооружения здания. Если же к проблеме водоотведения решено было приступить после постройки дома, то тогда используют траншейную кольцевую систему. Есть ограничения и для применения траншейного дренажа. Он может использоваться, если в доме отсутствует цокольный этаж.

Дело в том, что, после закладки дрен, засыпка котлована песком или грунтом создает более рыхлую среду между коренной породой и фундаментом. В результате в эту среду проникает верховодка и тогда даже наличие замка из глины не защищает постройку от воздействия влаги.

Поэтому если в доме есть цокольный этаж, для эффективного водоотведения лучше всего делать пристенный дренаж. Он дренажа используется для отведения грунтовых вод непосредственно от фундамента здания, для защиты подвалов, погребов, цокольных этажей от затопления.

Нельзя сажать вблизи дрены деревья и кустарники. Расстояние до высаженного дерева может быть не меньше двух метров и до куста не менее одного метра

Пристенная дренажная система ограничивает повышение уровня воды, не допуская ее поднятия выше линии расположения дренажных труб — дрен. Считается, что дренажная труба длиной в 1 м способна осушить участок площадью около 10—20 м².

Трубу при обустройстве пристенного дренажа укладывают по периметру здания. Глубина закладки дрен не может быть ниже основания фундаментной плиты или подошвы фундамента. Если фундамент сильно заглублен, то допускается закладка трубы несколько выше его основания (+)

Расстояние от дренажной трубы до фундамента зависит от особенностей размещения ревизионных колодцев. Они закладываются в каждом углу (или через один угол) здания, а также в местах поворотов и соединения труб.

Ревизионные колодцы располагаются также в местах большого перепада уровня участка и при большой длине труб — расстояние между колодцами должно составлять не более 40 метров.

В ревизионном колодце труба не может быть цельной, она разрывается. Делается это для того, чтобы при засорении трубопровода оставалась возможность его промыть, используя шланг высокого давления

Вся система замыкается на последний колодец. Он должен быть расположен в самом низком месте. Далее вода стекает в обычную канализацию или открытый водоем. Если нет возможности отвести воду от дома самотеком, то устанавливают насосное оборудование и ее откачивают принудительно.

Чтобы обеспечить самотечный отвод воды, трубы укладывают с небольшим уклоном в сторону к сборному коллектору. Уклон должен составлять два сантиметра на один метр дренажного трубопровода. Глубина расположения трубы должна быть большей, чем глубина промерзания грунта.

Трубу засыпают дренажным материалом — гравием, мелким щебнем или песком. Минимальный слой, который обеспечит поступление воды в дрену — 0,2 м

Чтобы сэкономить на геокомпозитных материалах и предотвратить их смешивание с грунтом, используют геотекстиль. Он свободно пропускает воду к дренам и при этом задерживает частицы, которые приводят к заиливанию. Саму трубу перед засыпкой также необходимо обернуть в защитный материал. Некоторые модели дрен выпускают с готовыми фильтрами из геотекстиля.

Повысить эффективность пристенного дренажа можно с помощью профилированной полимерной мембраны, которая бывает двух- или трехслойной. Один из ее слоев — пленка из полиэтилена, со сформированными выступами, второй слой мембраны — геотекстильная ткань.

Трехслойная мембрана оснащена дополнительным слоем гладкой полиэтиленовой пленки. Мембрана помогает отфильтровывать воду из почвы и одновременно служит гидроизоляционным слоем для фундамента здания.

Закрытый дренаж траншейного типа защищает строение от подтопления и увлажнения. Представляет собой фильтрующий слой, который засыпается в траншею на расстоянии 1,5—3 м от стены дома.

Лучше, чтобы глубина заложения дрены была на 0,5 м глубже основания фундамента — так вода не будет оказывать на него давление снизу. Между траншеей с дренажем и фундаментом дома остается слой глинистого грунта, который служит так называемым глиняным замком.

Для укладки дренажной трубы выкапывают траншею не глубже 1 м с уклоном в сторону водосборника. Дно канавы желательно выложить слоем глины (+)

Как и при монтаже пристенной дренажной системы, дрены укладываются на слой гравия или мелкого щебня. И трубы и гравийный слой защищаются геотекстилем от засорения.

#4: Сооружение пристенного дренажа по шагам

Для того чтобы получить наглядное представление о процессе устройства дренажа вокруг загородного дома, рассмотрим пример. Приведенный в нем участок требовал устройства системы отведения грунтовой воды, т.к. под почвенно-растительным слоем залегают суглинки и супеси, крайне плохо пропускающие воду из-за низкой фильтрационной способности.

Галерея изображенийПри такой схеме ливневку дренаж прокладывают независимо друг от друга (параллельно). Общим может быть только коллектор, собирающий стоки из обеих систем

Нужно помнить, что ошибки, допущенные при смешанном типе водоотведения, могут привести даже к подъему УГВ, подтоплению подвалов, погребов. Главный недочет — слив воды из водосточной системы в подземный водоотвод.

При объединении этих двух систем вода с крыши попадает в дрены и просачивается в грунт. Особенно активно это происходит во время сильных и продолжительных атмосферных осадков. В результате вода, вместо того чтобы покидать систему, просачивается в грунт и насыщает его влагой.

Выводы и полезное видео по теме

Видео #1. Схема поверхностного дренажа и его монтаж:

Видео #2. Траншейная дренажная система вокруг дома своими руками:

Видео #3. Нюансы проектирования и строительства системы водоотведения:

Проектируя дренажную систему вокруг частного здания очень желательно получить вначале консультацию специалиста-гидротехника. Несоблюдение правил и условий водопонижения может привести к просадке грунта, дома, дороги.

Особенно это важно учитывать при устройстве глубинного дренажа. Поэтому составлять схему дренажа вокруг дома лучше еще на стадии составления плана, тогда все нюансы строительства и водоотведения будут учтены в одном проекте.

Желающих рассказать о собственном опыте в устройстве дренажа приглашаем размещать комментарии. Писать их можно в находящемся ниже блоке. Здесь же вы сможете задать вопросы и опубликовать фото по теме статьи.

Дренаж дома – это система, функция которой заключается в отведении атмосферной и подземной влаги от фундамента.Без него можно обойтись очень редко в районах с хорошо проницаемой почвой, отсутствием паводка и низким круглогодичным уровнем грунтовых вод.

В остальных случаях эта система необходима, так как защищает фундамент, цокольный этаж от дождевой, талой вод и подъема грунтовки, а также от разрушающего действия почв, склонных к вспучиванию при увлажнении и замерзании. Таким образом, дренаж продлит срок эксплуатации здания и препятствует развитию плесени в подвальном помещении.

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

• Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.

• Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
• Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.

Классическая схема дренажа вокруг дома

Чаще всего отвод воды от фундамента представляет собой систему дрен, окружающих дом, а также ревизионных и дренажного колодцев. Обустраивают такой дренаж следующим образом:

• вокруг дома выкапывают траншеи, дно которых имеет уклон в 5-10 мм на каждый метр в сторону низшей точки участка, где будет установлен водосборник;
• на утрамбованное дно засыпают щебень или другой дренирующий материал;
• сверху укладывают под уклоном дренажную трубу;
• в местах, где дрены формируют прямой угол или пересекаются несколько труб, устанавливают колодцы для ревизии;
• сверху дрены засыпают тем же дренирующим материалом, а затем песком и грунтом;
• в самой низкой точке участка монтируют дренажный колодец, который необходим для сбора воды;
• производят обратную засыпку всех колодцев.

Рекомендуется вводить трубы в водосборный колодец на высоте 0,15-0,20 м от дна, что защитит обратный клапан и дренажный насос, если он установлен, от заиливания.

Это упрощенное описание конструкции околодомовой дренажной системы. В реальности дренаж может быть пристенным или кольцевым, все зависит от особенностей грунта и самого частного дома.

Пристенный дренаж

Такая водозащита применяется в том случае, если в доме есть подвальное помещение и цокольный этаж.

Причем проводить ее стоит до того момента, как будет произведена обратная засыпка вокруг фундамента дома. Такая мера позволит избежать дополнительных финансовых затрат на землеройный работы.

Состоит пристенная система из ревизионных и коллекторной емкостей, а также дрен. Последние укладывают вокруг здания на глубине минимум 0,3-0,5 м от уровня пола, но при этом не глубже нижней кромки фундамента. Наклон в этом случае также важно соблюдать.

Для надежности вокруг фундамента рекомендуется создать влагозащитный полуметровый экран из максимально утрамбованной глины, либо основание дома закрывают геотекстилем.

В некоторых случаях для отвода только атмосферной влаги достаточно применения лишь открытого типа пристенного дренажа, представляющего собой совокупность лотков, расположенных кольцом вблизи дома.

Сверху желоба закрываются решетками.

Траншейная или кольцевая система

Такой тип дренажа применяется для защиты дома, который находится на участке с песчаными почвами и не имеет цоколя. Располагают траншейную систему на расстоянии от 3 до 12 метров от домового фундамента, лучше всего удалять ее минимум на 5 м от здания, чтобы избежать усадки грунта, которая приведет к разрушению основы строения. При устройстве такой системы водоотвода от фундамента зданий применяются все те элементы, что в описанной выше классической системе.

Для дополнительной защиты основания дома также применяют глиняный замок. Кроме того, общим правилом является монтаж дрен на глубине в 50 см от низшей точки пола. Остальные параметры определяются в каждом конкретном случае.

Устройство пристенного дренажа фундамента вокруг дома

Прежде чем приступить к установке околодомовой дренажной системы необходимо определиться с ее типом, зависящим от нескольких параметров:

• разновидности грунта;
• наличия у здания цокольного этажа или подвала;
• происхождения воды, которую нужно отводить.

Пристенный подземный вариант применяют при наличии цоколя, высоком УГВ и суглинистых и глинистых почвах. Если необходимо защитить основание дома только от осадков, то достаточно будет поверхностной системы.

Для защиты дома, расположенного на песчаных или супесчаных обводненных почвах и не имеющего подвала, применяют кольцевой (траншейный) дренаж.

Определившись с типом дренажа, можно приступить к составлению схемы, проектированию системы и планированию всех работ. Этот этап позволяет свести все возможные недочеты, которые потом исправлять накладно.

Для плана нужно определиться с самой низкой точкой на участке для установки дренажного колодца, который с общим кольцом системы будет соединять труба.

Как спроектировать вентиляцию в частном доме своими руками? Монтаж и материалы.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Схему лучше начертить на миллиметровой бумаге или в специальной программе. На чертеже должны быть показаны:

• дом, а также прилегающие к нему строения;
• деревья и кустарники;
• места прохождения дрен в зависимости от выбранного типа дренажа;
• ревизионные и дренажный колодцы.

Смотровые емкости устанавливают на месте поворота трубы, например, в углах дома, или каждые 30 м для прямого участка трубы.

На плане следует также записать глубину укладки труб. Этот показатель зависит не только от нижней плиты фундамента и высоты пола, но и от уровня промерзания почв. Трубы должны проходить глубже точки нулевых зимних температур грунта. Важно написать диаметр дрен, влияющий на ширину траншеи, и необходимый уклон.

Проектирование лучше доверить специалистам. А вот закупку необходимого материала и монтаж дренажной системы на основании грамотного плана можно осуществить самостоятельно.

Как правильно сделать закрытый дренаж вокруг дома своими руками

Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:

• лопаты двух видов (штыковая и совковая);
• ватерпас для проверки уклона;
• трамбовка ручного типа;
• приспособление для удаления лишнего грунта с участка (носилки или тачка);
• рулетка;
• геотекстиль;
• засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
• песок;
• смотровые и дренажный колодцы;
• дренажный насос;
• дрены и фитинги для их соединения друг с другом и с колодцами.

Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.

Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.

Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.

Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.

После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:

1. Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
2. Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
3. В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
4. Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.
5. Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.
6. Закрывают дрены, окруженные щебнем, геотекстием.
7. Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см. Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы.
8. Производят обратную засыпку колодцев и закрывают их люками.

Дренажная система готова.

Видео о том, как сделать дренажную систему вокруг дома своими руками:

Несколько слов о пластиковом дренажном колодце

В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.

От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.

Как сэкономить на стоимости коммунальных услуг? Читайте статью — установка счетчика воды своими руками. Установить счетчик совсем не трудно, инструкция.

Основные требования к дымоходу для газового котла, на что обратить внимание. Подробности здесь.

Сколько стоит дренаж

Если вы решили полностью сделать дренаж участка самостоятельно, то вот стоимость, которую вам придется заплатить только за инструменты и весь материал:

1. Метр дренажной трубы диаметром в 11 см может стоить от 60 до 180 рублей.
2. Квадратный метр геотекстиля обойдется вам ориентировочно в 20-40 рублей.
3. Гранитный щебень фракции 20/40 мм стоит от 1200 до 2000 рублей за м3.
4. Средняя цена за куб речного песка составляет порядка 600-700 рублей.

В таком случае погонный метр дренажа будет стоить максимум 2000 рублей. Но это без стоимости доставки материалов. Еще нужно прибавить цену колодцев. Готовый смотровой колодец из пластика минимального диаметра может обойтись в 2000- 2500 рублей за штуку, а дренажный – более 10 тыс. рублей. Дешевле сделать их из трубы.

Если нанимать специалистов, то цена дренажной системы будет складывать из стоимости за услуги по проектировке (около 10000 рублей) и самим работам. Многие фирмы составляют проект бесплатно, если заказывать работы у них.

Специализирующие компании выставляют цену за укладку трубы минимум 2500 рублей за метр, за установку смотрового колодца – 5-7 тыс., а дренажного – 35- 40 тыс. рублей. Но многие из них дают гарантию на свою работу на 2-3 года.

Но если вы уверены в своих силах или имеете хоть какой-то опыт, то можно заказать только проект, а остальное сделать самостоятельно. Либо вообще все дренажные работы провести собственными силами, включая составление схемы.

Главное – определиться с видом дренажа в соответствии с особенностями здания, климата региона и участка. Лучше применять глубинный дренаж, а при необходимости дополнить его ливневой системой.

Не стоит экономить на трубах и недооценивать смотровой колодец, позволяющий проводить чистку системы. При правильной организации дренажа вы не только сможете защитить дом от влаги, но и использовать всю атмосферную и подземную воду для хозяйственных нужд.

Поделиться:

1 Комментарий

Для любого строительного процесса очень важно соблюдать правила и установленные нормативы. Согласно требованиям СНиП, дренаж должен находиться от здания на определенном расстоянии, а его устройство отвечать всем техническим нормам.

Типы дренажных систем

С учетом исходных данных для обеспечения защиты приусадебного участка от негативного влияния подземных вод выполняют проектирование дренажной системы общего значения: систематический дренаж, береговой или головной. Для предотвращения подтопления подвалов дома обустраивают местные дренажи, которые бывают кольцевыми или прифундаментными.

Конструкционное решение дренажа – это система труб, которые устанавливают на определенной глубине. Жидкость просачивается в перфорированные трубы сквозь слой почвы и отводится с территории в расположенные поблизости водоемы, овраги, обустроенные резервуары, колодцы и емкости. Специальный сборник устраивают под землей, и он тем самым не занимает полезную придомовую территорию.

Дренажные системы местного типа создают при условии значительного заглубления подвальных помещений в строении, когда отсутствует возможность обеспечить самотечное удаление дренажной жидкости.

Пристенный или прифундаментный дренаж выполняют вокруг зданий, в которых имеются подвальные или полуподвальные помещения. План дренажной системы такого типа разрабатывают, учитывая глубину закладки основания постройки. Благодаря ее обустройству, предупреждается образование плесени, отсыревание и подмывание этих помещений и фундамента. Сооружение прифундаментного дренажа способствует усилению гидроизоляции конструкций дома.

Кольцевой вариант дренажа имеет отличия от пристенного. Первый из них предусматривает выкапывание траншей для труб на расстоянии не более 3-х метров от стен. Кольцевой способ применяют в том случае, когда создание дренажной системы не было предусмотрено на этапе проектирования здания и уже завершены отмостки для постройки. Дренажные трубы следует смонтировать на глубине, которая превышает расположение подошвы основания вокруг дома.

Дренаж следует делать на всей территории вокруг строения. Он будет препятствовать образованию плохо высыхающих луж и отведет стоки в водоем или накопительный резервуар.

Систематическую дренажную конструкцию сооружают на участках, где питание подземных вод происходит путем просачивания жидкости сверху (это могут быть поверхностные, хозяйственные и атмосферные стоки), а также подпитки снизу за счет

напорных грунтовых вод. На застраиваемых участках обычно применяют горизонтальный площадной дренаж, но в случае сильного влияния водоносного пласта (что означает питание снизу) обустраивают дренаж по вертикальному типу.

При наличии подтопления участка подземными водами при условии, что центр их питания расположен за пределами придомовой территории, устраивают головной дренаж. Его оборудуют по верхней границе участка в местах, где зафиксированы наиболее высокие отметки водоупора. Когда водоупор залегает на незначительной глубине, принято закладывать головной дренаж на территории, где отмечается небольшое углубление для обеспечения полного перехвата влаги.

При необходимости осушить участок, расположенный в непосредственной близости к водоемам, используют план дренажа участка берегового типа. В результате будет обеспечена защита от подтопления. Его прокладывают параллельно береговой линии и монтируют на глубину в соответствии с предварительно выполненными расчетами.

Систему ливневой канализации, такой как на фото, сооружают из лотков, которые прокладывают по поверхности. Она отводит ливневые стоки от стен зданий в дождеприемные колодцы .

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

Трубопроводы предполагается прокладывать рядом с фундаментом

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

• отвод является поверхностным, поэтому не требует проведения трудоемких работ;
• при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
• система эффективна при использовании на глинистых почвах.

Задекорированный камнями дренаж открытого типа

Полезная информация! Несмотря на положительные качества, открытые сети лучше всего подходят для дренажа вокруг участка. Рядом с жилыми строениями подобные системы устраивать не рекомендуется ввиду низких эстетических характеристик.

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

Представлена классическая схема укладки трубопроводов

Виды дренажа для осушки

Любые водоотводные схемы бывают трех основных видов:

1. Открытые.
2. Закрытые.
3. Засыпные.

1 тип. Открытые. Такие системы основаны на сооружении открытых каналов шириной и глубиной 0,5 м. Существенным преимуществом этого типа осушки фундамента считается простота его обустройства. Важным условием открытого водоотвода является вывод каналов в сточную канаву. Поэтому ее используют для участков с повышенным склоном. Не каждый решается выбрать себе такую осушку, так как она заметно ухудшает внешний вид участка.

Дренажные системы призваны понижать уровень грунтовых вод и тем самым улучшать условия устойчивости грунтов.

2 тип. Закрытые. Отвод грунтовых вод осуществляется при помощи уложенных труб. Они укладываются на слой щебня или другой подходящий материал. Затем их необходимо зарыть под землю на 2 м. Спрятанное под землей сооружение не будет видно снаружи. Поверхность участка можно украсить цветочными клумбами.

3 тип. Засыпные. При данном виде защиты домов от влаги вывод подземных вод осуществляется по вырытым канавам. Они засыпаются гравием, щебнем и покрываются дерном. Существенным недостатком такого вида осушки подземных вод является затрудненность их технического обслуживания. Однако многих привлекает высокая долговечность постройки.

Основные правила обустройства системы дренирования

Чтобы укладка дренажа фундамента имела успех, до начала стройки следует изучить некоторые правила по устройству системы:

• необходимо определить уровень грунтовых вод под зданием, найти места подземных источников;
• после сбора нужных сведений составляется схема прокладки дренажных труб, определяются места расположения колодцев;
• при проведении такого монтажа нужно учесть трудоемкость, самостоятельная постройка системы дренирования может длиться до 3 месяцев;
• самым подходящим временем года для устройства осушки вод считается лето;
• перед началом работ изготавливают временный навес. Он предотвращает намокание траншеи;
• сооружение временных помостов способствует беспрепятственному передвижению по участку, обеспечивает свободный доступ к частям траншеи;
• по итогам проекта подбираются необходимые материалы.

Геометрическое проектирование

Монтаж дренажной системы также выполняется согласно определенным правилам. Конструкция системы контролируется не только СНиП, но и ГОСТ 1839-80. Что указывается в нормативах:

1. Минимальный уровень заложения горизонтального дрена зависит от уровня грунтовых вод, но по определению глубина находится в пределах 70–150 сантиметров;
2. Ширина траншеи должна быть в пределах 25–50 см;
3. Прокладку дрена нужно производить по уклону. Учтите, что траншея тоже имеет определенный наклон – 2 сантиметра на каждый метр;Пример установки дрена
4. Для учета перепада сточных вод и контроля работы дренажной системы, нужно устанавливать септики. Это колодцы, которые монтируются в самой низкой точке осушительной системы. Они могут быть закрытые и открытые, и изготавливаться из полипропилена, бетонных колец, металла и т. д.;
5. После на дно траншеи устанавливается утеплитель (пленка, текстиль, геотекстиль, хворост), и монтируются трубы;Утепление дренажа
6. Канава присыпается сверху, грунт утрамбовывается и дренажная система готова к эксплуатации.

Во время установки дренажа нужно учитывать также расположение других коммуникаций. При допустимой высоте труб в 50 мм, нужно чтобы расстояние между подземным проводом электрической сети (если имеется) или канализацией составляло около 150 мм.

Проектирование параметров трассы прокладки

Направление прокладки систематических и головных дренажных конструкций определяют условиями застройки и гидрогеологическими особенностями территории.

Магистраль водоотведения проектируют с соблюдением минимального продольного уклона, величину которого определяют, исходя из следующих факторов:

• глубины обустройства дренажа;
• типа осушаемых на участке грунтов;
• размера и конфигурации объекта;
• уровня устройства ливневой канализации, предназначенной для принятия стоков (прочитайте: «Системы водоотведения сточных вод, а также их очистки»).

Ограничивается наибольший уклон допустимой скоростью передвижения жидкости в системе – 1,0 м/с. При наличии песчаного грунта дренажную конструкцию создают с уклоном 0,003, на глинистых почвах – 0,002.

Глубину, на которой планируется заложить общие дренажи, определяют при помощи гидравлического расчета, а местных дренажных конструкций — в зависимости от параметров фундамента подвала защищаемых зданий.

Чтобы произвести гидравлический расчет в процессе проектирования дренажа, потребуется ряд характеристик грунта:

• проницаемость пород почвы;
• степень их растрескивания на территории участка;
• устойчивость пород, присутствующих в грунте, к процессу вымывания минеральных частиц;
• состав грунтовых вод и местонахождение источника их питания;
• наличие на участке тектонических нарушений.

Цены на работы по дренажу вокруг дома под ключ: готовый вариант

Те застройщики, которые не хотят разбираться, как правильно сделать дренаж вокруг дома, могут нанять профессиональных рабочих. Многие фирмы предлагают широкий спектр услуг по созданию различных систем от проекта до воплощения в жизнь. В таблице приводятся расценки за полный перечень работ.

Подготавливается траншея для укладки трубопроводов

Таблица 1. Средняя стоимость работ по дренажу.

Глубина в сантиметрахСтоимость в рублях за метр

100	2400
200	3800
250	4900

Ведется устройство линейного дренажа открытого типа

При дренажных работах могут быть предложены дополнительные услуги. Их придется оплачивать отдельно. Как правило, фирмами предлагаются работы, представленные в таблице.

Вокруг строения возводится пристенный дренаж

Таблица 2. Стоимость дополнительных услуг при дренажных работах.

Дополнительные мероприятияУточнение деталейЦена за погонный метр или за единицу

Укладка труб ливневой канализации	Мелкое заглубление	950
На глубину промерзания	1 700
Сооружение смотрового колодца	До 150 см	7 500
До 300 см	9 500
Устройство дождеприемника	Стандартный	3 700

Из пластиковой трубы большого диаметра можно сделать дренажный колодец

Обратите внимание! Заключать договор об устройстве дренажа на участке следует с теми фирмами, которые предоставляют гарантию. Минимальный срок ее действия не должен быть меньше 2-3 лет.

Дренаж устраивается на стадии возведения фундамента

Как сделать дренаж вокруг дома своими руками?

Поэтапная инструкция по устройству дренажа закрытого типа

• Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

• Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

• Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

• Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

• Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

• Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Дренаж

План и схема элементов системы дренажа

При обустройстве системы используют руководство по проектированию дренажей зданий и сооружений. Для строительства дренажной конструкции задействуют керамические, асбестоцементные или полимерные трубы. В том случае, когда подземные воды на участке ведут себя агрессивно по отношению к растворам на портландцементе и бетонам, асбестоцементные изделия не используют.

Глубину засыпки трубчатой дренажной конструкции до верха рассчитывают с учетом материала их изготовления, степени сопротивления несущего грунта, варианта укладки магистрали (на естественное основание или искусственно сделанное) и прочих факторов.

Современная схема устройства дренажа предусматривает использование дренажных пластиковых труб. Водоприемные отверстия при применении изделий из ПВХ выполняют аналогично, как и в асбестоцементных. Гофрированные полиэтиленовые трубы (ПНД) для дренажных конструкций выпускают уже с готовыми отверстиями (про «Труба дренажная гофрированная — преимущества материала»).

Схема дренажа на участке предусматривает обустройство контроля над функционированием системы и устройство для промывки труб. Проектируют смотровые колодцы в местах изменения направления магистрали и уклонов, если между ними большое расстояние. На перепадных колодцах создают водобойное устройство.

Отвод жидкости из дренажной системы производят в водоемы, овраги, каналы и накопительные резервуары. Лучшим вариантом считается устройство места перелива жидкости в водосток выше расположения уровня паводковых вод.

Обычно при возведении частного дома не производят сложные расчеты, а используют при проектировании дренажа стандартную схему. Разработку проекта заказывают при сложных гидрогеологических условиях на участке.

Дополнительные рекомендации по созданию глубинного дренажа

• ширина траншеи определяется диаметром труб, она в любом случае должна превышать его на 20 см, чтобы с каждой стороны оставалось по 10 см;
• не рекомендуется использовать геотекстиль, плотность которого выпадает из диапазона 200-300 г/кв. м, так как он будет либо плохо пропускать воду, либо рваться;
• если одновременно с дренажом устраивается ливневая канализация, то ее трубопроводы следует размещать поверх геотекстиля, выводя их непосредственно к дождеприемникам;
• при необходимости можно самостоятельно сделать перфорационные отверстия в обычных трубах из пластика, асбестоцемента, чугуна и других подходящих материалов;
• при проведении дренажных работ рекомендуется применять трубы диаметром 100 мм и больше.

Элементы ливневой канализации уложены над дренажными трубопроводами

Подведение итогов

Единственно верным решением при повышенной влаге на территории участка является устройство дренажа. Дренажные системы вокруг домов должны возводиться с учетом особенностей конкретного региона и рельефа местности. При правильном подходе можно организовать надежный отвод грунтовых и поверхностных вод, избежав при этом серьезных финансовых затрат.

1. https://kanalizaciyadoma.com/drenazh/proektirovanie-drenazhnoy-sistemy-sozdaem-skhemu-i-plan-sistemy.html: использовано 3 блоков из 5, кол-во символов 7003 (34%)
2. https://www.kanalizaciya-stroy.ru/snip-drenazh-pravila-ego-ustrojstva-sostavlenie-proekta.html: использовано 3 блоков из 4, кол-во символов 2796 (14%)
3. http://moydomik.net/kommunik/drenazhnaya-sistema/231-drenazh-vokrug-chastnogo-doma-sistema-otvoda-vody.html: использовано 2 блоков из 4, кол-во символов 4598 (23%)
4. https://1pokanalizacii.ru/drenazhnaya-sistema/ustrojstvo-drenazha-vokrug-doma.html: использовано 2 блоков из 4, кол-во символов 2129 (10%)
5. https://HomeMyHome.ru/drenazhnaya-sistema-vokrug-doma-ustrojjstvo-drenazha.html: использовано 4 блоков из 7, кол-во символов 4175 (20%)

Используемые источники:

• https://sovet-ingenera.com/kanaliz/drenazh/sxema-drenazha-vokrug-doma.html
• https://klimatlab.com/kanalizaciya/drenazh/drenazhnaya-sistema-vokrug-doma.html
• https://kachestvolife.club/vodosnabzhenie/shema-drenazha-vokrug-doma-vidy-i-pravila-proektirovaniya
