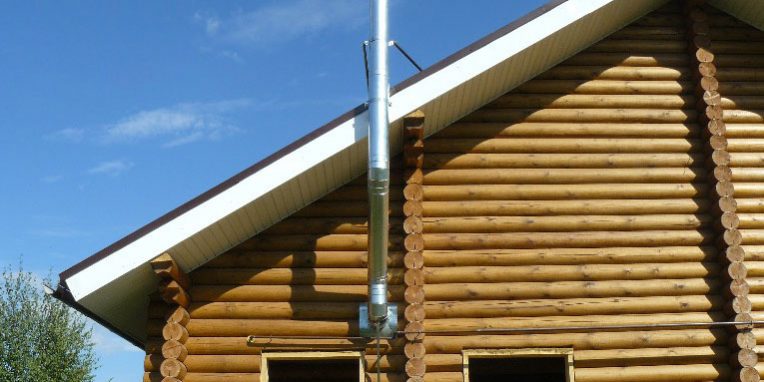

Устройство дымохода в частном доме

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

• СНиП 41-01-2003;
• НПБ 252-98;
• ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

• Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
• Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
• Чем меньше поворотов, тем лучше тяга.
• Поворот в 90 градусов заменяют на 2 по 45 градусов.
• Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Рекомендуем ознакомиться:  Назначение и применение хомутов для обустройства дымохода

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

• Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
• Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
• Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
• Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
• Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
• Оголовок (дефлектор) на верх трубы.
• Хомуты обжимные для укрепления соединений.
• Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
• Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
• Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
• Термостойкий герметик для обработки стыков.
• Опорные кронштейны для установки и фиксации дымохода.

Рекомендуем ознакомиться:  Как сделать отопление металлическими трубами

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

Монтаж прохода через чердак, межэтажные перекрытия, потолок

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

• из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
• в центре прорезают круглое отверстие, в которое выводят трубу;
• пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
• пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

Рекомендуем ознакомиться:  Как выполнить монтаж проходки для дымоходов через кровельные перекрытия

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

• Длина дымоотводящей канала должна быть не меньше 5 метров.
• Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
• Более 3 поворотов монтировать запрещено.
• Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
• Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

Одним из главных составляющих элементов в отопительной системе является отводной канал дыма.

Устройство дымохода котла в частном доме

Устройство дымохода в частном доме — достаточно сложный и важный процесс, так как от правильной работы зависит не только должное функционирование отопительного прибора, но и здоровье жильцов дома.

Функции дымохода заключаются в том, чтобы отводить вредные продукты, которые выделяются при сгорании топлива вместе с дымом, поэтому нельзя допустить просачивания хотя бы части этих веществ в помещение.

Другим, не менее важным, фактором в обустройстве дымохода является его пожаробезопасность. Необходимо обеспечить его правильный проход через перекрытия и кровлю, а также изолировать от стен, выстроенных из горючих материалов. Соблюдая все правила при постройке этой отопительной коммуникации, можно добиться ее отличной работы на долгие годы, естественно, проводя ежегодную профилактику.

Обязательные правила

Сделать все необходимо так, чтобы не получить дальнейших проблем с контролирующими организациями, а также чувствовать себя в полной безопасности, а для этого стоит изучить обязательные нормы и правила по устройству и эксплуатации дымоходов отопительных приборов. Особенно это касается кирпичных печей и каминов.

Наглядная схема основных правил устройства дымохода

• Печь должна иметь собственный фундамент. Это условие важно потому, что это сооружение не должно зависеть от других оснований дома. В случае усадки или других непредвиденных движений почвы, перекос общего фундамента может повлечь за собой нарушение кладки не только печи, но и дымохода. Появление, казалось бы, незначительных и незаметных трещин может представлять серьезную угрозу для здоровья жильцов.
• Поддувальное отверстие должно находиться на высоте не менее десяти сантиметров от пола, так как оно должно обеспечивать достаточный приток кислорода, тем самым обеспечивая нормальное горение топлива и тягу в дымоходе.
• В целях пожаробезопасности, печь должна находиться не менее, чем в 25-ти сантиметрах стен здания, выполненных из возгорающихся материалов. А лучшим вариантом будет еще и изолировать стены жаростойкими материалами.
• При устройстве внутренней конструкции печи, где собственно и начинается дымоход с дымоотводящими каналами, необходимо строго соблюдать схему кладки рядов. Перекрывание хотя бы одного из отверстий каналов, может грозить задымлением дома со всеми вытекающими последствиями.
• Сам корпус печи должен быть высотой ниже потолка на 35—40 сантиметров. Далее начинается дымоходная труба.
• Очень важно устроить правильную разделку прохода дымохода через чердачное перекрытие. Выступы из кирпича должны иметь ступеньки высотой по семь сантиметров до входа в перекрытие и после выхода разделки на чердаке.
• Если чердачное перекрытие утепляется горючими утеплителями, сверху на них нужно обязательно уложить песчаный слой не менее пяти — семи сантиметров.
• При противопожарной разделке на чердаке расстояние от внутренней стенки дымохода до горючих материалов должно составлять не менее 50 см. Для этого и выкладывается юбка дымохода, которая находится непосредственно в чердачном перекрытии.
• Толщина стенки трубы кирпичного дымохода должна составлять 12—15 сантиметров.
• Если труба выходит на крышу на расстоянии более трех метров от конька по горизонтали, высота ее должна составлять по уклону от горизонта не более 10 градусов. Если труба расположена на меньшем расстоянии, она должна подниматься над коньком не менее, чем на полметра.
• Эти правила предусмотрены службами по пожаробезопасности и должны неукоснительно соблюдаться.

Дымоход для металлических печей и котлов

 Дымоходы для чугунных печей более просты по строению и бывают двух видов:

Два варианта сборного металлического дымохода

• Первый из них, показанный на рисунке, сложнее второго по исполнению, так как проходит внутри здания через все перекрытия. Особенно трудоемкими будут процедуры обустройства его в кровле и гидроизоляции швов вокруг трубы.

Но преимущество этого дымохода — в большем сохранении тепла в помещениях и в том, что он сможет нагреть еще и второй этаж или мансарду через которые будет проходить труба.

• Вторым вариантом дымохода металлической печи является конструкция, почти полностью проходящая по улице. Внутри дома остается только ее часть, которая закреплена горизонтально. Это отводной от отопительного прибора отрезок, который может быть прямым или в виде, так называемого, колена. Он выходит через стену на улицу и входит в вертикальную дымоход, поднимающийся параллельно стене. Такое устройство более безопасно, и труба не займет лишнюю площадь помещения. Ее обустройство не доставит хлопот по гидроизоляции на крыше и по ее проходу через перекрытия.

Но, делая такую конструкцию, трубу для нее нужно выбирать с более толстым теплоизоляционным слоем, который может доходить по толщине до 10 см. Без такого утепления дым в трубе будет быстро остывать, тяга снижаться, а также возможно образование конденсата, что крайне нежелательно для печи.

Детали для металлического дымохода

Если раньше чтобы сделать достойный дымоход приходилось немало повозиться или потратить немалую сумму на заказ жестянщику, то сегодня производители вентиляционных и отопительных систем выпускают готовые детали различной конфигурации.

Детали сборного металлического дымохода

Подобные дымоходы выпускаются под разные диаметры, высоту и толщину утепления. Кроме этого, продаются и другие аксессуары, необходимые для устройства дымоотводной системы на стене и защиты ее от попадания вовнутрь влаги. Примерный перечень деталей, предназначенных для этой цели:

• Трубы разной длины, оснащенные специальными замковыми пазами для скрепления их с другими деталями конструкции.
• Металлические угловые переходы, выполненные под разным углом.
• Обжимные хомуты разных размеров.
• Кронштейны для крепления
• Напольные, настенные и потолочные подставки и проходные патрубки для труб.
• Тройники, изготовленные также под разными углами.
• Дефлекторы, грибки, искрогасители и термогрибки.
• Соединительные колена с требуемым диапазоном углов.
• Другие мелкие детали, необходимые для монтажа дымохода.

Важные узлы в устройстве дымохода

Очень важно правильно оформить самые сложные узлы дымохода — проходы его через чердачное, межэтажное перекрытие, кровлю, а также через стену, если основная труба полностью проходит по улице.

Межэтажное и чердачное перекрытие

Самое сложное — правильно провести трубы через перекрытия, стены, кровлю

Обрамление прохода дымохода в перекрытии, сделанного из дерева, осуществляют специальными патрубками, которые изолируют его от горючих материалов, во избежание их возгорания. Патрубок имеет больший диаметр, нежели труба, поэтому при их соединении образуется зазор, который также способствует предохранению от перегревания.

Проход дымохода через потолок

Между дымоходом и перекрытием должно оставаться расстояние, в которое необходимо разместить фольгированный или асбестовый негорючий материал, толщина которого должна составлять не менее 7—9 см. Фольгированный изолятор укладывают фольгой вовнутрь.

Труба — сплошная. Место прохода через деревянный потолок прикрыто металлическим фланцем

Важно помнить, что в месте прохода в перекрытии, труба не может иметь стыков, а должна быть сплошной.

То же самое — на полу

Если предусмотрено прохождение трубы в комнате верхнего этажа, то следует устроить вокруг нее кожух, с отверстиями для вентиляции, через которые горячий воздух будет поступать в помещение. Их обычно высверливают сверху и снизу кожуха. Такая защита нужна для того, чтобы случайно не обжечься об очень горячую трубу во время топки печи.

Защита кожухом от случайных ожогов

На потолке и на полу второго этажа в месте прохода трубы через перекрытия, остаются металлические части патрубка-фланца , которые прикрывают горючие материалы пола и потолка.

Проход через стену

Обязательная термоизоляция стен в месте прохода дымохода

Проход дымоходной трубы через стену оформляется таким же образом, как, и через перекрытие, с помощью надетых на дымоотвод специальных патрубков, которые помогут изолировать горючие материалы от высоких температур. Также участок трубы, который будет находиться в стене, оборачивается жаропрочным материалом толщиной не меньше 7—10 см.

Проход через кровлю

Самым сложным местом является узел проходки через кровлю трубы. Он требует особого внимания в работе, так как от него будет зависеть сохранность обрешетки и утеплителя от внешней влаги, а также общая пожаробезопасность дома.

Тщательная гидроизоляция кровли в месте выхода трубы

Для этого вокруг трубы снаружи устраивается гидроизоляция с помощью специальной ленты или же «проходки» на фланце, которые закрепляются на клей-герметик, а сверху прикручиваются саморезами.

Особое внимание — термоизоляции конструкции крыши

Для предотвращения перегревания обрешетки, труба должна быть обвернута жаростойким материалом, и с внутренней стороны крыши проходить через металлическую панель.

Дымоход требует обязательной защиты зонтиком

Завершающим этапом монтажа дымохода является установка сверху него зонтика, который предохранит от попадания вовнутрь грязи и воды.

Условия нормального функционирования

Конструкция должна:

• эффективно отводить газообразные отходы сгорания топлива;
• быть безопасной и комфортной для дома;
• иметь хорошую тягу;
• выдерживать высокие температуры;
• быть защищенной от влаги и конденсата;
• обладать устойчивость к внешней агрессивной среде.

Дымоходы могут иметь квадратную и цилиндрическую форму, последняя считается оптимальной, так как меньше подвержена скоплению нагара и сажи.

Другие параметры, которые также обозначены строительными нормами:

• детали из легированной стали, произведённые для монтажа дымоходов, отличаются антикоррозийными качествами и имеют толщину в в 0,5 см.;
• размер диаметра трубы должен совпадать по размеру с патрубком печи или быть немного больше него;
• дымоход, устраиваемый для кирпичной печи, оборудуется карманами, которые расположены в нижней части дымоотводных каналов и имеют глубину 20—25 сантиметров. На них устанавливаются дверцы, через которые производится чистка от сажного налета;
• металлический дымоход не может иметь больше 3-х поворотов;
• радиус поворота металлического дымохода не может быть больше диаметра трубы;
• труба должна иметь высоту не меньше пяти метров.

Все эти условия помогут создать в дымоходе нормальную тягу и эффективный отвод опасных для здоровья продуктов сгорания.

 Небольшой видео-урок по устройству дымохода в частном доме

Нужно помнить, что выбор дымохода зависит не от внешних его данных, а от печи, на которую он будет установлен, а также от применяемого топлива и других параметров отопления. Поэтому, прежде чем приобретать или сооружать дымоход, необходимо посоветоваться со специалистом.

И еще одно предупреждение – некоторым неопытным строителям обилие требований по обустройству печного отопления и дымоходов – в частности, может показаться излишними «придирами», на которые можно, при желании, не обращать внимания. Поверьте, эти правила выработаны самой жизнью, основаны на многовековом опыте и тщательных инженерно-технических расчетах. Печально, но уже не раз пренебрежение ими было оплачено человеческими жизнями.

Рекомендуем статьи по темеКакую незамерзающую жидкость выбрать для системы отопления?Варианты кирпичных печей для домаПроход дымохода через деревянное перекрытие

Казалось бы, что сложного в задаче установить дымоход своими руками? Рынок полон самых разнообразных предложений от отечественных и зарубежных производителей. Но профессиональные печники хорошо знают: чтобы устроить дымоход, который будет служить долго и безупречно, нужно учесть целый ряд строительных правил и технических нюансов. Только при их точном соблюдении можно обеспечить долгую и безопасную работу всей конструкции.

Требования к современным дымоходам

Эффективное отведение дыма и газов, образующихся при сгорании топлива, это вопрос безопасности и комфорта. Хороший дымоход:

• способен выдерживать нагревание до очень высоких температур;
• устойчив к влаге, появляющейся в процессе конденсирования;
• устойчив к агрессивной химии (например, к серной кислоте);
• имеет отличную тягу и т. п.

Оптимальная форма дымового канала — цилиндрическая, при этом стены должны быть максимально гладкими, чтобы на них скапливалось как можно меньше сажи, что предотвратит частые чистки дымохода.

Обратите внимание! Если планируется самостоятельная установка дымохода, имеет смысл оценить проблемы, связанные с транспортировкой конструкции и уровнем сложности монтажа. Начинающим строителям обязательно следует обсудить особенности устройства с опытным специалистом. Такую консультацию можно получить, например, у поставщиков отопительного оборудования.

Ряд требований к современным дымоходам регулируется строительными нормами, например:

• площадь сечения дымовой трубы должна равняться площади соответствующего патрубка отопительного котла или превышать ее;
• для изготовления металлических дымоходов следует использовать высококачественную легированную сталь, которая отличается повышенными антикоррозионными свойствами и имеет толщину не менее 0,5 мм
• в основании дымовых каналов следует устраивать специальные карманы не менее 250 мм глубиной, чтобы обеспечить возможность удаления отложений сажи;
• не допускается изготовление дымохода, имеющего более трех поворотов;
• радиус закругления поворота дымохода не должен превышать размеры диаметра трубы дымохода;
• общая длина дымовой трубы должна составлять пять метров или более
• и т.д.

Соблюдение перечисленных норм позволит создать в дымоходе необходимую тягу и достаточное разрежение газов.

Как выбрать подходящую конструкцию?

Владельцу частного дома придется выбирать из таких распространенных видов дымоходов, как:

• кирпичный;
• стальной;
• коаксиальный;
• керамический.

Выбор будет зависеть не столько от личных предпочтений владельца дома, сколько от типа отопительного оборудования. При этом необходимо учесть:

• температуру дымовых газов;
• давление продуктов сгорания в дымоходе;
• наличие конденсата;
• количество агрессивных химических веществ, образующихся при сжигании топлива;
• стойкость дымохода к возгоранию сажи;
• требуемое расстояние от конструкций и т.п.

Кирпичный дымоход считается бюджетным вариантом, но использовать его можно только с твердотопливными котлами. Толстая кирпичная стена без проблем выдерживает характерные для этого вида топлива высокие температуры. Даже если в трубе загорится сажа, кирпичный дымоход особенно не пострадает.

Но вот при использовании газа, жидкого горючего, а также для пиролизных или пеллетных котлов дымоход из кирпича не приемлем. Относительно низкая температура сгорания приводит к появлению конденсата, который достаточно быстро разрушает кирпичную кладку.

Обратите внимание! При замене твердотопливного котла на газовый, дымоход из кирпича можно приспособить к новой системе, просто вставив внутрь специальный стальной вкладыш. В этом случае устройство нового дымохода потребует минимальных расходов.

Для газовых и жидкотопливных котлов, а также для пеллетных и пиролизных систем рекомендуются керамические дымоходы, которые отличаются прочностью, устойчивостью к коррозии и потрясающей долговечностью. Нужно учитывать, что установка керамического дымохода должна быть выполнена очень аккуратно и тщательно, в полном соответствии с рекомендациями производителя. Подробности монтажа керамического дымохода описаны в видеоматериале:

Если приходится ставить котел в помещении, где канал для дымохода отсутствует, оптимальным выбором станет стальной дымоход. Он не столь долговечен, как керамика, однако с задачей отведения продуктов горения справляется вполне успешно. Его главные преимущества: небольшой вес, относительно невысокая цена и проста в монтаже.

Эта схема позволяет составить общее представление об особенностях монтажа стального дымохода, а также о вариантах его установки: внутри помещения или снаружи

Кирпичные и керамические конструкции отличаются достаточно высоким физическим весом, создающим дополнительную нагрузку на фундамент. Нередко для таких конструкций приходится создавать отдельный фундамент, который не связан с основным. Поэтому правильное устройство дымохода в частном доме может потребовать соответствующих инженерных расчетов.

Обратите внимание! Если используются одновременно два котла с разными характеристиками, то следует выбирать дымоход, предназначенный для более высоких нагрузок. Например, стальные конструкции с тонкими стенками не подходят для твердотопливных котлов, поскольку из-за высокой температуры сталь вскоре просто прогорит.

Основные правила монтажа любых дымоходов

Выясняя, как правильно сделать в доме дымоход, следует учесть несколько общих правил:

1. Монтируют элементы системы снизу вверх.
2. Внутреннюю трубу системы следует вставлять в предыдущий элемент, а вот деталь наружного контура надевается на предыдущую. Это позволит предотвратить попадание конденсата на утеплитель, расположенный внутри контура.
3. Для скрепления дымоотводных труб с отводами, тройниками, и подобными элементами, используют хомуты.
4. Места соединений должны находиться вне толщи перекрытий.
5. Для тройника обычно требуется установить опорный кронштейн.
6. На каждые два метра дымохода должно приходиться одно крепление к стене.
7. Фиксируя дымоход на стене, следует убедиться, что труба не образует прогиба.
8. Не допускается соприкосновение дымового канала с любыми коммуникациями: газовой трубой, электропроводкой и т. п.
9. При прохождении кровли и перекрытий следует сделать отступ на 150 мм для труб с изоляцией и на 300 мм для труб, не имеющих изоляции.

Не допускается создание горизонтальных участков дымохода длиной свыше 1 м.

</ol>

В соответствии со строительными правилами при монтаже дымохода места стыков не должны находиться в толще перекрытий или кровельного пирога

Также, при монтаже стального дымохода нужно учесть возможность тепловой деформации системы. Для этого устанавливается специальный гибкий переходник. Если по какой-то причине этот элемент отсутствует, необходимо крепить трубу к кронштейну не жестко, а с запасом в 10-15 мм. Иначе при нагревании дымоход может сместиться.

Если кровля здания, в котором устанавливается дымоход, выполнена из горючих материалов, на дымовую трубу следует установить специальный искроуловитель. Его изготавливают из металлической сетки, отверстия которой не превышают 5Х5 мм.

Высота дымохода зависит от того, насколько близко к коньку располагается труба. Если расстояние до конька составляет менее 1,5 м, то труба должна возвышаться над коньком на 500 мм

Несколько слов о безопасности

Существует ряд требований к безопасной эксплуатации дымоходов. Например, не рекомендуется использовать для растопки горючие жидкости или другие подобные легковоспламеняющиеся материалы. В твердотопливных котлах нельзя использовать дрова, длина которых превышает размеры топки.

В быту следует воздержаться от желания использовать дымоходную трубу в качестве сушилки для мокрого белья, обуви, одежды и т. п. Попытка прочистить дымоход, выжигая из него сажу, может привести к его преждевременной поломке. Не следует также чистить дымоход хлорсодержащими средствами. Попытка залить огонь в топке водой также может стать фатальной для оборудования.

Чтобы эксплуатация дымохода была безопасной, необходимо не менее двух раз в год осуществлять чистку дымохода и производить диагностику его состояния

Чтобы дымоход работал исправно, необходимо производить его чистку и техническое обслуживание не реже двух раз в год. В процессе эксплуатации отопительного котла следует строго придерживаться рекомендаций, изложенных производителем и не пытаться использовать теплогенерирующий прибор каким-либо иным образом.

Наиболее популярная конфигурация современного дымохода в частном доме

Основные требования к дымоходам

Дымоход предназначен для удаления продуктов сгорания и создания тяги при работе теплогенератов. Он должен быть устойчивым к воздействию высоких температур, влаги и серной кислоты, образующейся при контакте дымовых газов с конденсатом. Стенки трубопровода должны быть гладкими, чтобы меньше скапливалось сажи.

Требования к устройству дымоходов регламентируются специальными государственными нормативами: СНиП 41-01-2003; ВДПО (Правила производства работ, ремонта печей и дымовых каналов); СП 7.13130.2009.

• площадь сечения дымовой трубы или канала должна быть больше или равна площади выходного патрубка теплогенератора;
• в основании канала необходимо устраивать карман глубиной 250 мм для прочистки и/или патрубок для удаления конденсата;
• нельзя использовать больше трех поворотов;
• поворот трубы должен выполняться с радиусом скругления не более диаметра;
• соединения элементов в местах пересечения строительных конструкций запрещены;
• длина горизонтального участка допускается максимум 1 м;
• отводы и тройники не должны нести нагрузку от выше расположенных элементов;
• если конструкция крыши содержит горючие материалы, на оголовок трубы необходимо установить искроуловитель с ячейкой не более 5х5 мм;
• при работе с теплогенератором на природном газе оголовок должен всегда быть открытым без зонтов или других укрытий.

Устройство системы газоотвода

Какой должна быть высота дымовой трубы ↑

Необходимым условием стабильной и надежной работы практически всех источников тепла является наличие хорошей тяги. Она возникает за счет разницы между температурами отработанных газов и наружного воздуха. С увеличением этой разницы, растет тяга. Она напрямую зависит от высоты, характеристик и правильности устройства дымохода.

Действие ветра способно усиливать естественную тягу в трубе, а может и мешать. При благоприятных условиях горизонтальные потоки ветра, сталкиваясь с дымовой трубой, меняют свое направление и движутся снизу-вверх, в результате у выходного отверстия создается разрежение, и продукты сгорания буквально высасываются из дымохода. В случае наличия других препятствий, ветер может направляться сверху-вниз и создавать обратное движение газов – обратную тягу, что приводит к задымлению помещения.

Схема определения высоты дымовой трубы

Нормальному движению ветра может мешать любое высокое сооружение, расположенное рядом, в том числе и часть скатной кровли. Поэтому высота дымовой трубы определяется с учетом расстояния до конька согласно нормативной схеме.

При этом общая высота трубы от теплогенератора должна быть не менее 5 м, для газового котла – не менее 3 м.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть выполнен из следующих материалов:

• кирпич;
• керамика;
• сталь.

Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.

Печной керамический дымоход

Сфера применения кирпичного дымохода

Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.

Кирпичный дымоход от камина

Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.

Реставрацию кирпичной дымовой трубы вполне можно выполнить самостоятельно. Нужно просто сверху вставить в канал специальную гибкую гофру соответствующей длины.

Дымоход из нержавейки внутри кирпичной трубы

Преимущества использования керамических дымоходов

Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.

Керамические трубы для дымохода

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.

Характеристика и разновидности стальных дымоходов

Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.

С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.

Детали стального дымохода

Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.

Стальные системы дымоудаления очень удобны для монтажа в уже заселенных домах, так как монтируются быстро, не нуждаются в фундаменте, штукатурке и облицовке. При этом они заметно дороже кирпичных и керамических.

Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.

Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.

Набор для монтажа коаксиального дымохода

Необходимость и способы изоляция для дымовой трубы

Безопасное устройство дымохода предусматривает его изоляцию. Трубопроводы должны быть обязательно утеплены для защиты от возможного замерзания конденсата. Кроме того, сохранение тепла в дымовой трубе повышает КПД всех видов топливосжигающего оборудования.

Керамические трубы обматывают минеральной или базальтовой ватой. Такую же изоляцию можно применить для старой асбестоцементной трубы, заключив ее в кожух из оцинкованной стали. Возможно применение для заполнения зазора между асбестоцементной трубой и кожухом керамзита, битого кирпича или другого пустотного материала с заливкой цементным раствором.

Утепление керамического трубопровода

Самым бюджетным вариантом защиты стальной дымовой трубы является использование фольгированной минераловатной изоляции.

Она позволяет быстро и легко утеплить не только новую, но и существующую трубу. Результат, правда, недолговечен, так как регулярное действие ветра приводит со временем к растрепыванию изоляции, а намокшая вата перестает быть теплоизолятором.

Этого недостатка лишены дымоходы типа «сендвич», которые уже содержат слой утеплителя. При этом они так же легко собираются, как и одностенные стальные. Повсеместное использование именно этого варианта сдерживает только стоимость.

Элементы утепленного дымохода типа «сендвич»

Очень хорошим выбором является установка дымохода в частном доме из керамических труб в стальном корпусе, в котором соединены достоинства керамических и двустенных стальных систем. Он подходит абсолютно для всех теплогенераторов, но пока редко встречается на отечественном рынке.

Довольно неплохие результаты дает более экономный народный метод изготовления утепленного дымохода: труба собирается из оцинкованной стали, обматывается минеральной ватой и заключается в алюминиевую гофру. Получается самодельный «сендвич». Это, безусловно, хлопотно, зато заметно дешевле стандартных готовых решений.

Эконом-вариант металлического дымохода типа «сендвич»

Порядок установки металлической дымовой трубы

Каждый человек, когда-либо собиравший конструктор, может разобраться, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Составляющие элементы современных систем отвода продуктов сгорания из металла просто вставляются друг в друга. Места стыков уплотняются термостойкой мастикой или герметиком и скрепляются хомутами.

Монтаж начинается с нижней части, то есть от теплогенератора. Соединение проводится «по конденсату» против движения дымовых газов. Это предотвратит вытекание конденсата наружу и возможное обледенение дымохода.

Выполнение прохода трубы через кровлю

Если выполняется проход дымохода через кровлю, то для его защиты от атмосферных осадков используют регулируемый металлический фартук с соответствующим кровле углом наклона (0-15°, 15-30°, 30-45°). Если труба поднимается над крышей больше, чем на 1,5 м, то ее необходимо фиксировать с помощью растяжек.

Крепление дымохода и проход через крышу с установкой фартука

Для герметизации пересечения дымохода с кровлей можно использовать универсальные резиновые уплотнители. В зависимости от наклона крыши применяют прямой или угловой тип. Необходимо только учесть диапазон их рабочих температур.

Проход дымохода через кровлю с уплотнителем «Мастер Флеш»

Порядок работы с универсальным резиновым уплотнителем очень простой. Необходимо срезать верх в соответствии с требуемым диаметром, одеть на трубу, хорошо промазать снизу термостойким силиконом и прикрепить к кровле с помощью шуруповерта.

Порядок установки универсального резинового уплотнителя

При крутых скатах крыш существует опасность повреждения дымоходов снежными лавинами. Для защиты труб при сползании снега с крыши можно установить специальные металлические рассекатели, как показано на фото дымохода на крыше частного дома.

Металлические рассекатели для защиты от сползания снега

Проход трубы через стену

Во избежание трудностей, связанных с созданием проема в крыше и его последующей герметизацией, обычно стараются применить вывод дымохода через стену, как правило, заднюю.

Этот вариант подразумевает только одно пересечение – с наружной стеной, которое легко изолируется монтажной пеной, в отличии от заведомо сложного и ненадежного примыкания горячей дымовой трубы к холодной кровле. В этом случае труба легко крепится к наружной части стены, не влияет на интерьер и гарантированно отсутствуют протечки.

Вывод дымохода через стену дома

Проверка дымохода перед началом эксплуатации

После завершения установки дымовой трубы обязательно нужно проверить наличие тяги. Это очень важный момент, независимо от того, устанавливался дымоход в частном доме своими руками или с привлечением специалистов. Нарушения, допущенные при монтаже, могут привести к плохой тяге или даже возникновению обратной. Это чревато скоплением угарных газов в помещении, что несет прямую угрозу жизни и здоровью жильцов.

1. Тягу можно проверить с помощью зеркала, поместив его в область дымового капюшона и направив в сторону дымохода. При хорошей тяге оно не запотевает.
2. Удобно пользоваться пламенем от горящей спички, бумаги либо свечи. Если пламя при приближении к дымоходу отклоняется в его сторону, то все в порядке, в противном случае эксплуатация недопустима.

Для проверки герметичности стыков и отсутствия опасного нагрева прилегающих к дымоходу конструкций проводится испытательная топка. В начале эксплуатации возможно наличие запаха и небольшого задымления из-за испарения остатков масла и кристаллизации герметика.

При дальнейшей эксплуатации минимум раз в год следует проверять его состояние, а перед отопительным сезоном проводить чистку.

Важно не забывать о чистке

Подводя итоги, следует еще раз остановиться на том, когда и какие дымоходы лучше использовать:

• для дровяных печей и каминов при строительстве дома – кирпичный или керамический;
• для дровяных печей и каминов в заселенном доме – керамический в стальном корпусе;
• для газовых, жидкотопливных и пиролизных котлов – системный (керамическая или стальная труба внутри кирпичного канала) или стальной утепленный типа «сендвич».

Установить такой же как на фото стальной дымоход в доме своими руками может практически каждый мужчина при ответственном подходе и соблюдении приведенных выше рекомендаций. Предварительная консультация со специалистом гарантированно убережет от опасных ошибок.

Видео: Виды дымоходов

</span></span></p>

Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

<index>

Домовладельцы, как правило, со всей серьезностью подходят к организации отопления в своем жилище, выбирают наиболее безопасные модели котлов, обращаются к опытным печникам. Однако, иногда упускают из вида то, что некорректный монтаж дымохода зачастую даже более опасен.

Дымоходная труба – важнейший элемент отопительной системы в частном доме, сборка которой выполняется согласно строительным нормам и требованиям пожарной безопасности. Установка дымохода, выполненная без соблюдения этих правил, чревата необратимыми последствиями – возникновению пожара или в доме отравлению угарным газом. Сегодняшняя статья расскажет про виды дымоходов, устройство и способы монтажа.

Разновидности дымоходных труб

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

1. Из кирпича. Труба из кирпича использовалась, начиная с того времени, когда люди начали строить камины и печи. Отличие современного кирпичного дымохода – использование специального печного, огнестойкого кирпича. Благодаря своим теплоаккумулирующим свойствам этот материал удерживает жар внутри трубы, не допуская перегрева отделки дома, соприкасающейся с ее стенками. Сложное устройство трубы из кирпича, значительная масса заставляют домовладельцев отказываться от этого варианта. Правильно сделать монтаж дымоходов этого типа могут только опытные печные мастера, что увеличивает затраты за счет оплаты труда мастера.
2. Из металла. Продажа дымоходов из металла облегчила создание дымоходной системы в частном доме. Доборные трубы из легированной стали толщиной 1 мм и более, легче и дешевле аналогов из кирпича. Устройство такого дымохода состоит из отдельных модулей. Прямые модули используют для прокладки вертикальных и горизонтальных участков, а отводы и тройники для поворотных. Монтаж дымохода из оцинкованной стали имеет один недостаток, который заключается в том, что его материал обладает лучшей теплопроводностью по сравнению с трубами из кирпича, поэтому ему необходима дополнительная изоляция. Однако, самостоятельная установка дымохода такого типа гораздо проще, чтобы сделать все правильно, достаточно просто следовать инструкции. Металлический дымоход внутреннего типа
3. Из керамики. Устройство керамического дымоотвода сочетает в себе сильные стороны печных труб из кирпича и металла. Он имеет модульную конструкцию и обладает низкой теплопроводностью. Цена на такую продукцию выше, чем на металлические трубу, но значительно ниже стоимости кирпичной. Керамический дымоход проблематично сделать изогнутым, он лучше подходит для вертикальной конфигурации системы.

Керамическая труба дымохода

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Способы вывода дымохода

Основная задача дымохода – отведение дыма за пределы дома, которое можно организовать несколькими способами. Выбор места врезки трубы зависит от расположения отопительного прибора, свободной площади и типа дымохода. Используют следующие варианты размещения трубы:

• Внешнее. Внешнее размещение в России используется еще достаточно редко, его применяют, если в частном доме устанавливают отопительный прибор, который не был предусмотрен при проектировании. Устройство внешнего дымохода заключается в выведении трубы на улице через стену, прилежащую к отопительному прибору. От места вывода труба поднимается вверх до высоты конька или выше, чтобы обеспечить хорошую тягу. Правильно размещать внешнюю трубу на расстоянии не менее 0,5 м от края крыши, чтобы предотвратить возгорание. Достоинство такого варианта в экономии места в доме, за счет выноса коммуникаций за его пределы. Внутренний и внешний вид дымохода бани
• Внутреннее. Труба на крыше – верный признак внутреннего дымохода. Его устройство имеет идеальный вертикальный вид, поднимаясь к кровле прямо над отопительным прибором. Если дымоход изготовлен из материала с большой теплопроводностью, то размещение внутри дома снижает теплопотери и снижает расход горючего для поддержания оптимальной температуры. Сложность внутреннего размещения в том, что в процессе его прокладки приходится выполнять трудоемкую врезку сначала в межэтажное перекрытие, а потом в крышу. Кроме того, этот вариант считается более пожароопасным.

Внешнее размещение хорошо подходит для громоздкой конструкции кирпичного дымохода, а если выводить через стену трубу из металла, придется позаботиться о дополнительном утеплении или использование специальных сэндвич-труб.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Схема внешнего и внутреннего дымохода

Основной критерий подбора труб – требования пожарной безопасности и соответствие теплогенерирующему прибору, внешний вид, эстетичность и экономия площади внутри дома – второстепенны.

Последовательность монтажа

Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:

Схема вывода дымохода через крышу из профнастила

• Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
• Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
• Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
• Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
• Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
• Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.
• После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды. Монтаж силиконового уплотнителя для гидроизоляции соединения между профнастилом и трубой
• Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
• Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.

После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.

Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

Видео-инструкция

</index>Используемые источники:

• https://infotruby.ru/primenenie/montazh-dymohoda-v-chastnom-dome
• https://kamin-expert.ru/otopitelnaya/ustroystvo-dyimohoda-v-chastnom-dome.html
• https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html
• https://kvartira.mirtesen.ru/blog/43269205954/kak-pravilno-sdelat-dyimohod-v-chastnom-dome
• https://krovlyakrishi.ru/elementy-kryshi/dymoxod/montazh-dlya-kaminov-pechej.html
