Установка газового проточного водонагревателя в квартире: что для этого требуется?

В отличие от бойлера, проточный водонагреватель способен сразу выдать горячую воду требуемой температуры, причем нагреет ровно столько, сколько вы использовали. Топливо расходуется экономно. Процедура установки газовой колонки либо замены старого прибора непростая – необходимо разработать проект, согласовать с компанией – поставщиком газа и оплатить услугу подключения, выполняемую обученным персоналом. Бытовое газоиспользующее оборудование допускается устанавливать своими руками при условии соблюдения требований нормативов и правил пожарной безопасности.

Уточнение. Ставить нагреватель и подключать к водопроводу – можно, врезаться в газовую трубу – нельзя. Вопрос решается так: после согласования проектной документации специалист компании проверяет правильность монтажа колонки, затем подсоединяет аппарат к газопроводу.

Требования к установке

Прежде чем перейти к конкретике, дадим несколько рекомендаций, как правильно подключить колонку к сети газоснабжения:

1. Все вопросы, связанные с подключением нового прибора, решаются через абонентский отдел фирмы – поставщика топлива. Самовольная врезка в трубу запрещается, подобные действия караются штрафом. Контролирующая служба легко обнаружит нарушение во время ежегодной проверки оборудования и дымоходов.
2. Перед установкой колонки подайте заявление в газовую контору, приложив необходимые документы – копию паспорта, свидетельство о праве собственности, технический паспорт частного дома (с планировкой).
3. Чтобы получить разрешение на присоединение к магистрали, нужно сделать проект внутренних газовых сетей с привязкой газоиспользующего оборудования. Обратитесь в технический отдел или стороннюю организацию, занимающуюся проектированием. Предоставьте паспорт купленной колонки и технические условия на подключение.




4. Имея на руках схемы и чертежи, приступайте к монтажу агрегата.
5. Когда необходима замена водонагревателя, тоже обращайтесь к фирме – поставщику с паспортом нового прибора. Его название и параметры вносятся в проект вместо старого аппарата.

Совет. Если в частном доме уже присутствует газовое оборудование, например, котел отопления или кухонная плита, у вас наверняка есть проект со схемой расположения этих приборов. Обращаясь к поставщику за разрешением, предоставьте указанную документацию – разработка новых чертежей стоит дороже, чем внесение изменений в существующие.

Лучше ставить водогрейную колонку согласно проекту, но изготовление документации требует времени. Сделайте так: согласуйте с инженером-проектировщиком размещение аппарата и способ присоединения, затем начинайте установку и обвязку с водопроводом. Мы подскажем, как соблюсти правила и требования строительных норм.

Особенности монтажа колонки в квартире

Рекомендация №1: если вы проживаете в многоквартирном доме, не приобретайте водонагревательный аппарат, пока не проконсультируетесь со специалистом газовой службы. Суть проблемы:

• отвод продуктов сжигания допускается только через дымоходный канал;
• в большинстве многоэтажных зданий советской постройки предусмотрены вентиляционные шахты, куда нельзя присоединять газоход, специальные каналы отсутствуют;
• вывод коаксиальной трубы от современной турбоколонки сквозь наружную стену зачастую рассматривается как нарушение целостности несущих строительных конструкций, поэтому не разрешается.

Решение проблемы целиком зависит от контролирующей организации. Выбрасывать продукты горения в шахту вытяжной вентиляции точно не позволят, остается 2 варианта – турбированная колонка либо электрический бойлер. Удастся согласовать прокладку коаксиального дымохода — покупайте проточный нагреватель, в противном случае ставьте накопительный бак.

Важный момент. Если проектной документацией многоквартирного дома не предусмотрен монтаж газовых колонок, то законодательство относит данные работы к переустройству жилых комнат. Придется посетить городскую администрацию и получить разрешение на реконструкцию.

Помещение для проточного нагревателя

Согласно действующим нормам, газовые колонки нельзя располагать внутри жилых комнат – спален, гостиных, детских. В каких помещениях установка разрешена:

• кухня;
• топочная – внутренняя либо пристроенная к зданию;
• другое техническое помещение с одной наружной стеной и окном, в том числе — цокольный этаж, подвал;
• коридор – в крайнем случае, когда перечисленные выше варианты недоступны.

Важное условие. Комната, куда планируется ставить водонагреватель, должна граничить с внешней стеной, где предусмотрен световой проем определенных размеров. В случае утечки и воспламенения газа взрывная волна уйдет наружу, выбив остекление, перегородки останутся целы. Расчет площади окна простой: 1 м³ помещения соответствует 0.03 м² светопрозрачной конструкции.

В санузлах и ванных комнатах устанавливать колонку не допускается (требование п. 7.6 СП 62.13330.2011). Там отсутствуют наружные окна, плюс недостаточно вытяжки, ограниченной малым сечением вентиляционной шахты.

Вдобавок на горелку поступает влажный воздух, в камере сгорания выделяется конденсат, расходуется лишнее топливо на испарение воды. О долговечной и экономичной эксплуатации домашнего нагревателя говорить не приходится.

Перечислим требования к габаритам комнаты:

• минимально допустимый объем – 7.5 м³;
• высота до перекрытия – 2 м;
• площадь окна (прозрачной части) – 0.03 м² на каждый кубометр объема.

Небольшая корректировка. Если в помещении установлены 2 агрегата, например, котел и колонка, то допустимая высота потолков увеличивается до 2.5 м. Подробнее правила безопасной установки разъяснит эксперт на видео:

Противопожарные и технологические отступы

Согласно правилам пожарной безопасности, газовый нагреватель необходимо крепить к стене, построенной или отделанной негорючим материалом. Если требование соблюсти невозможно, например, в деревянном доме, перегородка защищается от воздействия высокой температуры и пламени. Между корпусом колонки и стеной прокладывается любой из перечисленных материалов:

• кровельная сталь 0.7…1 мм;
• плита минерита толщиной до 1 см;
• базальтовый картон;
• листовой асбест (3 мм).

Примечание. Асбестовые изделия выделяют вредную пыль, потому запрещены к применению внутри жилых комнат. В котельной материал использовать допустимо, на кухне – нельзя.

Негорючая прокладка между колонкой и стеной из дерева должна выходить за пределы корпуса на расстояние 100 мм, как сделано на фото. Верхний выпуск (над агрегатом) – 70 см.

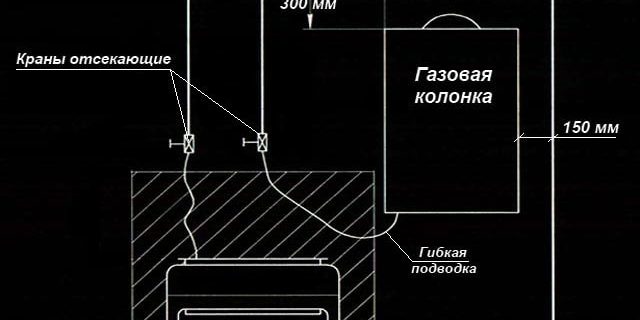

Минимальные отступы от водонагревателя до ближайших стен, шкафов и другого оборудования:

• по бокам – 15 см;
• снизу – 300 мм;
• сверху – 450 мм;
• впереди – не менее 1 м;
• расстояние по горизонтали от выступающих частей аппарата до газовой плиты – 10 см;
• то же, до вертикальной части дымохода – 3 м.

Совет. Колонку стоит максимально отодвинуть от плиты, где при готовке выделяются жиры, со временем покрывающие все поверхности нагревателя.

Отметим, что в видеосюжете колонка подвешена неправильно – агрегат расположен в ванной, слишком близко к левой стене. Мастер на видео дает верную информацию по расположению бытового прибора, но явно ошибается относительно требований к дымоходу (допустимое число колен 3).

Вентиляция и отвод газов

СНиП выдвигает однозначное требование к помещению, где расположены газоиспользующие приборы, 3–кратный воздухообмен плюс воздух на горение. Поясним: количество вытяжки из кухни с колонкой должен составлять 3 объема этого помещения в течение часа. Расход воздуха, сжигаемого вместе с топливом горелкой, добавляется к трехкратному притоку.

Как организовать вентиляцию:

1. Отработанный воздух забирает шахта с естественной тягой (обычно располагается внутри стены между кухней и санузлом, как изображено на планировке). Если готовый канал в загородном доме отсутствует, придется вывести отдельную трубу на улицу.
2. Приточный воздух поступает в топочную или кухню из других помещений, пройдя под створкой межкомнатной двери. Если нижний притвор слишком плотный либо сделана маленькая щель, в дверное полотно врезается декоративная переточная решетка.
3. Приток свежего воздуха в остальные комнаты организовывается различными способами.
4. Кухонное окно должно открываться – для проветривания в случае загазованности.

Уточнение. Если колонка размещается в топочной, где уже функционирует газовый котел, нужно предусмотреть дополнительный приток на горение.

Подключение атмосферной колонки (открытая камера сгорания) к дымоходному каналу выполняется трубой из оцинкованной, эмалированной либо нержавеющей стали толщиной от 0.5 мм. Монтировать дешевую и тонкую алюминиевую гофру недопустимо.

При устройстве дымохода соблюдайте такие правила:

• диаметр канала – не менее сечения отводного патрубка колонки;
• длина вертикального участка, подключаемого к нагревателю, — минимум 25 см (при высоте потолков комнаты до 2.7 м);
• если высота перекрытия больше 2.7 м, разгонный участок увеличивается до 0.5 м;
• просвет между негорючей стеной и трубой – 5 см;
• перегородки из горючих материалов закрываются листами металла или минерита, отступ до газохода – 100 мм;
• максимальная общая длина присоединительных участков – 3 м;
• число поворотов дымохода на 90° — не более трех.

Если сечение дымовой шахты позволяет присоединить 2 агрегата – котел и водонагреватель, врезки располагайте на расстоянии 750 мм (пример показан на фото). Подробности монтажа читайте здесь: как устанавливается дымоотвод атмосферной и наддувной колонки.

Прокладка газопровода

Вполне вероятно, что вы возьмете на себя прокладку газовой трубы внутри здания. Здесь важно соблюсти требования Свода Правил 62.13330.2011 «Газораспределительные системы»:

• врезка в магистраль делается после счетчика;
• используются стальные либо специальные полимерные трубы для природного газа или СУГ;
• для отсечения колонки в случае аварии или ремонта на газопроводе ставится кран;
• соединения монтируются неразъемными, трубу лучше провести открытым способом, хотя допускается прокладка в штрабе (борозде) стены;
• в местах пересечения строительных конструкций под трубопровод предусматривается футляр из соответствующего материала (сталь, пластик).

Указания по монтажу и обвязке

Перед креплением и подсоединением колонки своими руками купите 3 шаровых крана – один газовый, 2 водопроводных плюс соединители с накидной шайбой – американки. Диаметр арматуры – ½” (Ду15). Элементы крепежа поставляются в комплекте водонагревателя.

Рекомендация. Если на вводе холодного водоснабжения отсутствует фильтр, приобретите грязевик и поставьте перед входным патрубком аппарата.

Как самостоятельно установить колонку:

1. Приставьте нагреватель к стене в выбранном месте, разметьте очертания корпуса. Измерив расстояние до точек крепления, просверлите отверстия. Смонтируйте кронштейн либо поставьте крюки (способ подвеса зависит от модели агрегата).
2. Прикрепите водонагреватель, установите дымовую трубу согласно правилам. Вход круглого канала в кирпичную шахту выполняйте с помощью переходника, стык уплотните асбестовым шнуром.
3. К штуцерам прибора прикрутите американки, затем краны. Будьте внимательны, не перепутайте газовый патрубок с водяным.


4. Подсоедините холодный и горячий водопровод, откройте общий вентиль и таким образом проверьте герметичность стыков. Если протечки отсутствуют, подключайте газовую трубу, предварительно смазав уплотнительную прокладку солидолом.
5. Испытайте газопровод на проницаемость – откройте отсекающий кран и обмыльте соединения губкой. В месте утечки появятся пузыри.

Запуск и проверка нагрева воды на ГВС делается согласно инструкции производителя, но только после принятия прибора в эксплуатацию представителем организации – поставщика. Когда требуется заменить аппарат, процедура начинается с демонтажа, дальше работы ведутся в аналогичном порядке.

Замечание. Разрешается подводить воду и газ к аппарату гибкими шлангами длиной не более 2.5 м. Но при такой схеме подключения возрастает число стыков, лучше присоединять трубы к нагревателю напрямую, через краны и американки.

Монтаж бездымоходной (турбированной) версии колонки с автоматическим розжигом отличается способом прокладки газохода – горизонтально сквозь стену наружу. Двустенная коаксиальная труба ставится с небольшим уклоном в сторону улицы, чтобы стекал образующийся конденсат. Аппарат нужно подключить к электросети и заземлить – смонтируйте рядом розетку, запитанную через автомат номиналом 8 А, как показано на схеме.

Заключение

Обратите внимание: перечисление всех допусков и правил заняло гораздо больше времени, нежели инструкция по установке нагревательного прибора. Отсюда вывод: процесс монтажа не доставит хлопот, когда знаешь требования и располагаешь готовым проектом. Как выглядит процедура на практике, смотрите в последнем видео:

Содержимое:Можно ли самостоятельно установить колонку</li>Нормы и требования монтажа газовой колонки</li></ol>Газопотребляющее оборудование, устанавливаемое в частном доме или квартире, подключается в строгом соответствии с регламентирующими документами СНиП и СП (свод правил). В документах указывается на необходимость соблюдения рекомендаций, предоставленных производителем.Правильная установка газовой колонки обеспечивает безопасную эксплуатацию, предотвращает возможные аварийные ситуации и продлевает срок службы оборудования. Ввод проточного газового водонагревателя в эксплуатацию возможен только после проверки инспектором на предмет отсутствия нарушений во время монтажа.

Можно ли самостоятельно установить колонку

Строго говоря нет. Исключение составляют ситуации, когда хозяин квартиры или дома, лицензированный специалист. Подключение газовой колонки своими руками ведет к нескольким неприятным последствиям:

• Отказ от гарантийного обслуживания — в техническом паспорте водонагревателя, компанией, выполняющей монтажные работы, делается пометка об их выполнении и вводе в эксплуатацию оборудования. Печать ставят только после официальной установки. Только с этого момента бойлер ставят на гарантию.Если нарушены правила установки газовой колонки, включая то, что монтаж должны выполнять квалифицированные специалисты, имеющие соответствующий допуск, компания производитель откажет в гарантийном обслуживании.
• Штраф за самостоятельную установку — сумма которую придется заплатить, может варьироваться от 2-3 до 8 тыс. руб. Затраты на официальное подключение существенно ниже. Стоимость установки в Московской обл. составит 1500-1700 руб.
• Необходимость в последующем узаконивании — газовые колонки должен устанавливать представитель Горгаза, либо специалисты компании, продающей водонагреватели, при условии, что у них есть соответствующая лицензия.Если монтаж был выполнен самовольно, даже при перенесении колонки на другую стену или соседнюю комнату, потребуется получение разрешения или узаконивание бойлера. Регистрация колонки в этом случае потребует существенных материальных затрат.

Наказание за самовольно установленную и подключенную газовую колонку описывается в КоАП РФ:Статья 7.19. Самовольное подключение и использование … газаСамовольное подключение к … газопроводам, а равно самовольное (безучетное) использование … газа влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей;«Правила пользования газом в быту» (утв. Приказом ВО «Росстройгазификация» от 26.04.1990 N 86-П).Населению запрещается:3.1. Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилья.Статья 165 УК РФ. Причинение имущественного ущерба путем обмана или злоупотребления доверием. Причинение имущественного ущерба собственнику или иному владельцу имущества путем обмана или злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до двух месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года, либо арестом на срок до четырех месяцев, либо лишением свободы на срок до двух лет.Штраф за неправильное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только административная, но и уголовная ответственность. Самостоятельный демонтаж и монтаж газопотребляющего оборудования не допускается.

Нормы и требования монтажа газовой колонки

Перед подключением водонагревателя следует убедиться, что собраны все документы необходимые для установки. Порядок оформления следующий:После утверждения проекта в Горгазе, потребуется доказать право собственности, предоставив паспорт, документы, подтверждающие право владения квартирой или домом. После этого будет выдано разрешение на установку газовой водогрейной колонки.Представители подрядчика сделают врезку в магистраль, установят счетчик, повесят и подключат водонагреватель. По желанию заказчика монтаж может выполнить любая организация, имеющая соответствующее разрешение и лицензию на проведение работ повышенной опасности.Основной свод правил на установку СП 62.13330 (ранее СНиП 42-01-2002).

Требования к помещениям для установки колонки

Газовые водонагреватели потенциально опасное оборудование. Помещение, в котором планируется установить бойлер должно соответствовать требованиям пожарной безопасности, правилам, описанным в СНиП и СП, а также в рекомендациях производителей.Основные критерии и требования, предъявляемые к помещению, используемому под котельную:В качестве котельной разрешается использовать любое нежилое помещение, соответствующее описанным требованиям. Не разрешается подключение бойлера в жилых комнатах: кухнях-студиях, гостиных. В помещениях с повышенной влажностью (ванная, туалет) категорически запрещена установка.Технические требования к помещениям для установки газовых проточных и накопительных водонагревателей могут меняться в зависимости от региона. Перед началом оформления документов следует поинтересоваться, какие нормы действуют в конкретной местности.

Как повесить колонку на стену, на какой высоте

Регламентирующие документы оговаривают монтажную высоту и тип стен и перегородок, на которые допускается монтаж газовых водонагревателей. Указываются разрывы и безопасные расстояния между бойлером и другим газопотребляющим оборудованием.В правилах оговаривается:

• Тип поверхности перегородки — ППБ разрешают монтаж на стену из плотного строительного материала с высоким уровнем пожароустойчивости. Ниже приводятся основные типы стен и описываются существующие нюансы монтажа:
  • Установка в деревянном доме — возможна при условии дополнительной защиты. Требование связано с пожароопасностью древесины. В месте размещения колонки проводится защита деревянной поверхности стены при помощи стального листа и асбеста толщиной от 3 мм. Согласно ППБ, предусматривают противопожарные разрывы в местах прохождения дымовой трубы сквозь перегородки и перекрытия.Стену из дерева можно закрыть слоем специальной штукатурки, толщиной 3 см. Еще один вариант: подготовить место для монтажа, сделав перегородку из негорючих материалов (кирпичная кладка). Чтобы повесить водонагреватели на деревянную стену используют анкера, приложенные в комплекте. Навешивать водонагреватели с помощью саморезов по дереву не рекомендуется.
  • Пластиковые панели — установка газовых водонагревателей запрещена. Нарушение приводит к отказу на ввод оборудования в эксплуатацию. Вешать бойлеры на панели из пластика нельзя по нескольким причинам: не будет зазора, между корпусом нагревателя и стеной (по требованиям не менее 2 см), материал горюч и пожароопасен. Можно попробовать обойти этот запрет.Исходя из существующих норм нельзя закрепить колонку на пластиковых панелях, но не подвести материал к месту уже установленного газопотребляющего оборудования. При этом важно позаботиться о необходимых зазорах.
  • Бетонная поверхность — материал полностью соответствует нормам безопасности. Исключение составляет железобетонная стена, используемая в качестве несущей конструкции. Монтаж выполняется на обычные строительные анкеры.
  • Стена из кирпича — установка допускается. Исключение перегородки, сделанные из пустотелого кирпича, не способного обеспечить надежной фиксации.
  • Стена из гипсокартона — нормы допускают такое размещение, при соблюдении некоторых условий. Гипсокартон не горючий, но легко поддается механическому воздействию, поэтому сам по себе не может обеспечить надежной фиксации колонки.На гипсокартонную стену навешивают бойлер в месте где поверхность была дополнительно усилена при возведении металлокаркаса. Обычно, для усиления несущей способности, во внутрь профилей устанавливают деревянный брус. Стену вышпаклевывают под покраску, либо облицовывают керамической плиткой.

Правила ППБ запрещают монтаж газовых водонагревателей на несущих стенах и конструкциях.

Монтаж системы отвода продуктов горения

Газовые колонки должны подключаться к отдельному дымоходному каналу, с естественной циркуляцией. Принудительная вытяжка запрещена. При прохождении через плиты перекрытия и кровлю, предусматривают противопожарные разрывы. Общие требования:Технические условия на установку турбированной бездымоходной газовой колонки предусматривают подключение к вертикальной или горизонтальной коаксиальной трубе. В случае горизонтального вывода системы дымоудаления учитывают СП 60.13330 (СНиП 41-01-2003) с описанием необходимых разрывов:

Место выхода дымохода	Минимальные разрывы, расстояния (м)
Под приточной вентиляцией	2,5
Рядом с выходным вентиляционным отверстием	0,6
Под окном	запрещено
Рядом с окном	0,5
Над окном, вентиляционным отверстием	0,25
От уровня земли	2,2
Снизу частей здания, выступающих свыше 0,4 м	3
Под частями здания, выступающими менее 0,4м	0,3
Рядом с другим дымовым каналом	1,5
Под другой коаксиальной трубой	2,5

Нормы к трубам, используемым при монтаже дымохода постоянно ужесточаются. Дымоход изготавливают из нержавеющей стали. Оптимально подходят утепленные сэндвич трубы.

Каким шлангом подключить газ к колонке

Нормы оговариваются в СП 62.13330. Водяные шланги для подключения газа использовать категорически запрещено. Допускается применение:В последнее время представители Горгаза запрещают подключать газовые колонки гибким резиновым шлангом. В некоторых регионах допускается установка исключительно сильфонового рукава.О возможности использования гибкого газового шланга для газовой колонки следует узнать в органах контроля, по месту жительства. Сильфоновый рукав отличается длительным сроком эксплуатации и полностью соответствует всем требованиям, изложенным в СНиП.Согласно нормам, действующим в РФ и Украине максимальная длина газового шланга составляет 2 м.

Как подсоединить колонку к водопроводу

Особенных требований к подключению нет. При выборе материала следует ориентироваться на следующие параметры:Подключение воды к газовым колонкам чаще всего выполняется гибкими шлангами. Отсутствие жесткого подсоединения облегчает монтажные работы.Можно выполнить подключение армированным полипропиленом, непосредственно к впускному/выпускному патрубку водонагревателей. Внутри расположен слой стекловолокна или металлическая оплетка, предотвращающая разрыв и провисание при нагревании. Подключение холодной и горячей воды выполняется полипропиленовыми трубами, предназначенными для ГВС и ХВС.При самостоятельном подключении нередко путают порядок расположения впускного и выпускного патрубка. На подачу должен подключаться холодный трубопровод, на отдачу горячий. Схема подключения газовой колонки к водопроводу приводится в технической документации. В заводской упаковке патрубки помечены красной (ГВС) и синей (ХВС) заглушкой, облегчающей монтаж.

Как спрятать трубы от колонки

Водопровод можно уложить в штробы, спрятать в короб и т.п. Ограничений практически не существует. Потребуется обернуть трубы в мерилон, чтобы не допустить отсыревания стенки и появления конденсата.Принцип подключения газа несколько иной. В строительных нормах четко прописано, что трубопровод должен оставаться открытым. Правила допускают использование декоративного короба, при условии, что он будет открываться. Прятать газовую трубу в стену или зашивать фальш-панелями категорически запрещено.

Частые вопросы по размещению газовой колонки

В проектной документации будет указано место расположения водонагревателя с возможностью переставлять его в пределах одного помещения в диапазоне 1,5 м. от первоначального места расположения. Некоторые нюансы касательно размещения придется решать самостоятельно, основываясь на действующие нормативные документы.Только при правильной установке газовых водонагревателей допускается их ввод в эксплуатацию. Перед запуском колонки инспектор выполнит осмотр с целью выявления нарушений, допущенных при подключении. По результатам аудита в техническом паспорте ставится печать о начале работы. В связи с правилами подключения возникает несколько вопросов. Ниже приводятся ответы на самые распространенные из них.

Можно ли спрятать колонку в шкаф

Да, это допускается, при условии соблюдения нескольких требований. Закрывать газовую колонку шкафом можно, если:На практике это означает, что убрать колонку можно в шкаф без нижней части. В некоторых регионах газовщики требуют, чтобы корпус водонагревателей не закрывался дверью. По технике пожарной безопасности спрятать газовую колонку в шкаф можно при условии, что дымоходная труба не будет соприкасаться с легковоспламеняющимися материалами. Соответственно, потребуется убрать верх шкафчика.

Можно ли ставить газовую плиту под колонкой

В этом случае руководствуются требованиями производителя бойлера. Расстояние от колонки до плиты составляет, в согласии с инструкцией по эксплуатации 40 см. В старых квартирах «хрущевках», разрывы нередко сокращали до 15 см. Но в СП прописано, что при размещении необходимо придерживаться указанных в паспорте норм. Соответственно между плитой и колонкой оставляют не менее 40 см. Нарушение разрывов приводит к отказу в гарантийном обслуживании.Второй момент, мешающий повесить колонку над плитой, это размещение газопотребляющего оборудования, указанное в проекте. Несоблюдение рекомендаций приводит к штрафам и отключению водонагревателя инспектором.

Можно ли вешать колонку под газовой трубой

Правила этого не запрещают, но указывают на необходимость разрывов. Между колонкой и газовой трубой должно быть не менее 15 см.В проектной документации обычно предусматривается размещение проточного бойлера. Монтаж проводят в согласии с заложенными параметрами, включая расстояние от колонки до газовой трубы. Если труба проходит выше, разрыв увеличивают до 25 см.

Можно ли устанавливать колонку над мойкой

В старых СНиП, действующих до 65 г, это допускалось. В «хрущевках», для экономии места размещение над раковиной встречалось достаточно часто. Хотя в современных строительных порядках подобная норма прямо не прописана, газовщики могут требовать выдержать расстояние от колонки до раковины не менее 40 см.Причина запрета достаточно простая. Влага приводит к оседанию и концентрации угарного газа. Участившиеся случаи отравления и утечек приводят к постоянному ужесточению норм. При подключении новой колонки это требование придется соблюдать.

Можно ли ставить холодильник под колонкой или рядом

Производители бытовой техники запрещают близкое размещение проточного газового бойлера. Расстояние между холодильником и колонкой определяется разрывами, указанными в паспорте оборудования. Холодильник не сможет полноценно работать и будет постоянно перегреваться если водонагреватель будет находится ближе чем в 30 см. от него.Чтобы обеспечить нормальные условия, важно предусмотреть для холодильника достаточный зазор между задней частью корпуса, где расположен радиатор и стеной, около 5 см.Подключение газовой колонки проводится в согласии с изготовленным проектом и рекомендациями изготовителя.

Задумались усовершенствовать систему автономного ГВС, чтобы гарантировано обеспечить стабильную температуру горячей воды? Согласитесь, мало приятного в том, чтобы спускать литры воды в ожидании горячей, или обжигаться, когда кто-то из домочадцев открыл кран, пока вы в душе.

Мы поможем вам разрешить проблему перепадов температуры, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Расскажем, как выполнить подключение бойлера к газовому котлу. Такое решение позволит обеспечить подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спускать первую порцию в канализацию.

Далее мы расскажем, как это правильно реализовать и какие существуют схемы подключения, выделим их основные преимущества и недостатки.

Зачем подключать бойлер к котлу?

Проточные газовые водонагреватели – котлы и колонки – очень экономичны и эффективны. Они моментально подогревают именно тот объём воды, который необходим, и именно тогда, когда это нужно, не расходуя энергию на поддержание тепла. Такая эффективность и экономичность сделали подобное оборудование очень популярным.

Однако и у них есть недостатки, существенно снижающие комфорт при использовании. Учитывая, что коммунальные счета вы оплачиваете один раз в месяц, а горячей водой пользуетесь каждый день, эти изъяны заметно портят общее впечатление.

При одновременном открытии нескольких кранов температура воды, подогреваемой колонкой, резко меняется – можно незапланировано принять контрастный душ или обжечься

Если вы живёте один, можете этого и не заметить, а вот в большой семье эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность настроить тонкую струйку тёплой воды – подогрев просто не будет включаться при слишком малом напоре. В результате придется открыть кран посильнее, расходуя лишнюю воду и наполняя канализацию.

Кроме того, с отоплением небольшого дома вполне справится недорогой двухконтурный котёл малой мощности – но горячую воду он не сможет обеспечить при сильном напоре. Вам придётся либо мириться с прохладой большой струи и слабым напором горячей воды, либо приобретать более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать на малую долю своих возможностей.

У котлов высокой производительности – наоборот, возникают проблемы на малом напоре: их теплообменник тонкую струйку воды успевает довести до кипения, и во избежание этого котёл начинает тактовать. Это значит, что он чередует очень короткие промежутки работы и простоя, постоянно то включаясь, то выключаясь. В результате температура воды из крана существенно колеблется, а котёл быстро вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котёл способен качественно отапливать площадь около 80 м. кв., но если жильцов больше 1 – 2 человек, напора горячей воды может быть мало

Все эти, а также некоторые недостатки системы горячего водоснабжения через проточный газовый водонагреватель можно нивелировать, включив в такую систему, в качестве накопительного резервуара, бойлер. В нём всегда будет запас воды, равномерно прогретой до желаемой температуры, при этом электроэнергия для её нагрева использоваться практически не будет.

Преимущества объединения систем

Включение электрического бойлера в газифицированную систему ГВС даёт целый ряд преимуществ и новых возможностей:

1. Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
2. Стабильность температуры, независимо от напора – хоть по капле, хоть мощной струёй, вода будет достаточно горячей, но не кипятком.
3. Оптимизация системы, снижение расхода газа, воды, канализационных стоков.
4. Возможность установки двухконтурного котла меньшей мощности и стоимости – такого, которого хватит для отопления жилья.
5. Экономия ресурса котла при условии грамотного построения системы.
6. Возможность обеспечить и отопление, и ГВС через одноконтурный газовый котёл с минимальным расходом электроэнергии.
7. Летом можно отключить газовый котёл, а воду греть электрическим ТЭНом бойлера, сохранив ресурс дорогого оборудования.
8. Наличие двух водонагревателей нивелирует неудобства на время ремонта или ежегодного обслуживания одного из них.

Такое количество позитивных моментов убедит практически каждого пользователя, ведь подключение бойлера к проточному газовому водонагревателю решает практически все его проблемы, сохраняя преимущества.

Проточные газовые водонагреватели не только экономнее, но и значительно компактнее бойлеров, ведь нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС создаёт и некоторые трудности – о них поговорим далее.

Сложности и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавит надёжности системе. Каждая закрученная резьба или кран – это потенциальное место течи, нуждающееся в регулярном осмотре и контроле. Кроме того, установка дополнительного крана, клапана, насоса и метра трубы увеличивает общую сумму сметы.

Во-вторых, сам бойлер нуждается в ежегодном обслуживании, а в некоторых вариантах системы он изнашивается гораздо активнее, чем при обычной работе. При этом никто не отменял ежегодный сервис отопительного котла.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, подключенный грамотно, потребует немало места.

Кроме того, потребуются услуги ещё одного специалиста, который правильно выполнит обвязку оборудования и разводку отопления и водопровода.

Варианты взаимодействия котла и бойлера

Подключение электрического бойлера к отопительному газовому котлу – решение весьма нестандартное, вызванное, в основном, желанием удешевить установку системы.

Основной вариант улучшения качества горячего водоснабжения от котла – подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электричество для нагрева воды, но дорога в установке и не даёт возможности сохранить ГВС, отключив котёл. Поэтому умелые мастера научились использовать обычные электрические бойлеры, которые по сути являются огромным термосом со встроенным кипятильником и терморегулятором.

Схема #1 — через трехходовой клапан

Этот вариант соединения газового котла и бойлера через трехходовой клапан, пожалуй, самый простой, очевидный и распространённый. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, сэкономив на электричестве.

Суть метода в том, что установленный клапан-тройник с терморегулятором перенаправляет поток горячей воды то в контур ГВС, то в отопительный. Управляет им автоматика бойлера: как только в баке вода достигает заданной температуры, клапан отключает подачу горячей воды в него. При этом практически постоянно котёл работает на отопление, а за тот короткий период, что заменяется вода в бойлере, батареи остыть не успевают.

Однако, если у вас большая семья или установлена огромная ванна-джакузи, для эффективной работы системы потребуется котёл высокой мощности. В противном случае после использования большого объёма воды в доме станет заметно прохладнее, а в батареи горячая вода начнет поступать только после того, как заполнит бойлер. Таким образом, приоритетным в такой схеме является водоснабжение.

Подключая терморегулятор бойлера в качестве сервопривода трёхходового клапана, установите на нём температуру хотя бы на 10 градусов ниже, чем выдаёт котёл

Также через трёхходовой клапан можно организовать байпас, тогда при заданных условиях он будет направлять поток горячей воды назад в котёл вместо радиаторов и других элементов системы отопления. Это добавит системе безопасности и удобства обслуживания.

Схема #2 — через два независимых насоса

Далее разберем, как самостоятельно подключить бойлер к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в монтаже, но и довольно удобна в использовании. Благодаря постоянной циркуляции воды в обоих контурах, из крана будет течь сразу горячая вода, её не нужно будет спускать, а отопление также работает постоянно, независимо от использования горячей воды.

Один насос необходим для движения воды по отопительному контуру. При этом система замкнутая, в жидкость можно добавлять специальные присадки для продления срока службы оборудования – в водопровод она попадать не будет.  Практически все двухконтурные котлы оснащены автоматикой, и этот насос в них встроен. Если же в вашем котле его нет, либо вы используете отдельно одноконтурный котёл и газовую колонку, установка такого насоса необходима для качественного отопления.

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Устанавливается он после всех точек водозабора, а после него вода, слегка остывшая после прохождения трубопровода, возвращается в бойлер, чтобы повторять свой путь, пока кто-то не откроет кран.

В бойлерах косвенного нагрева для подключения рециркуляции предусмотрен отдельный ввод, в электрических же баках такой вход – большая редкость

Подачу рециркуляции подключают через трехходовой клапан на вводе в бойлер, куда обычно подключается подача холодной воды, а в случае связки с котлом – уже нагретая вода.

Схема #3 — через гидравлическую стрелку

Гидравлический распределитель необходим для выравнивания скорости и давления воды в разных контурах, чтобы котёл и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут как проходить параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готовой, заводской гидрострелки, иногда на выходе котла монтируют участок трубы в 2 – 3 раза большего диаметра, в который врезаются отводки нормального диаметра к разным приборам. При этом, если система перегружена, и того напора горячей воды, который выдаёт котёл, недостаточно, в линию подачи подмешивается вода из обратки, уже несколько остывшая.

Если же напротив, производительность котла чрезмерно высока, часть горячей жидкости сразу возвращается в котёл, не попадая в контуры отопления и водоснабжения.

Благодаря гидравлическому распределителю электрический бойлер можно подключить как к одноконтурному, так и к двухконтурному котлу. Разделение контуров можно осуществить через эту систему, а также она поможет восполнить использованный объём воды. Лучше всего выделить отдельный контур под каждый вид оборудования: бойлер и водоснабжение, батареи, тёплые полы и т.п.

Основной недостаток многоконтурной гидравлической системы – она занимает много места и довольно сложна в проектировании, монтаже и отладке

Однако, установив такую систему, вы обеспечите долгую и бесперебойную работу оборудования во всём доме, а также сможете управлять каждым контуром, вплоть до полного отключения, отдельно.

Схема #4 — подключение с проточным бойлером

Иногда оборудование устанавливают таким образом, что вся вода, нагретая котлом, попадает сразу в бойлер, а уже от него делается разводка на водоснабжение и отопление. При этом, когда кто-то открывает кран и давление в системе падает, оно восполняется за счет подачи холодной воды в котёл, вместе с обраткой или вместо неё.

Такая схема – самая простая. Она обеспечивает качественное ГВС: вода будет горячая всегда, сразу и одинаковой температуры.

Но имеет ряд недостатков:

1. Из-за постоянного потока воды, бойлер, не рассчитанный на такой режим работы, будет быстро изнашиваться.
2. Температура воды в горячем кране будет такая же, как в батареях – то есть, практически кипяток.
3. Во время использования больших объёмов воды, возможно понижении температуры воздуха в доме.

Положительными моментами при таком решении может оказаться небольшое количество дополнительного оборудования, а также нетребовательность к параметрам бойлера.

Если электрический бойлер устанавливается с газовым котлом в качестве проточного, нет смысла переплачивать ни за объём, ни за дополнительные функции: важно только качество бака

Подключая бойлер по такой схеме, не забудьте выставить реле на небольшую температуру или даже на минимум, чтобы ТЭН не старался нагреть воду сильнее, чем это сделает котёл.

В противном случае, нагревательный элемент будет работать постоянно, обеспечивая отопление и потребляя сотни киловатт электроэнергии.

Тонкости установки компонентов системы

Определившись со способом подключения газового котла и электрического бойлера, необходимо тщательно продумать и составить схему обвязки, а затем приступать к монтажу.

Этап #1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котёл имеют право подключать только профессиональны, аттестованные газовой службой. Связано это с тем, что даже незначительные ошибки в монтаже и настройке, чреваты серьёзными последствиями.

В разнообразии выходов двухконтурного котла вполне можно запутаться, а если запустить неправильно подключенный котёл, дорогостоящее оборудование может выйти из строя

Если при протекании водопровода или канализации вам угрожает лужа, максимум – пара сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в этом материале.

Этап #2 — установка бойлера

Электрический бойлер, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Единственное отличие – производится подача не холодной воды из водопровода, а уже горячей из котла.

Планируя схему горячего водоснабжения с котлом и бойлером, обязательно настраивайте терморегулятор последнего на более низкую температуру, чем в котле

Пошаговая инструкция по установке бойлера рассмотрена далее:

1. В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как крепление бойлера.
2. Затем забить в отверстия дюбели, закрутить в них крюки-кронштейны практически до упора, развернуть их крючками строго вверх. Крепления обычно входят в комплект бойлера и рассчитаны на его вес в заполненном водой состоянии.
3. Повесить бак на крючки, проверить, чтобы они точно попали в пазы.
4. Выполнить водопроводные подключения к котлу и кранам с помощью пластиковых, металлопластиковых труб или гибких шлангов. На каждом подключении установить шаровой кран для удобства обслуживания бойлера.
5. Сделать отвод от предохранительного клапана в канализацию с помощью тонкой трубки. Можно им и пренебречь, но тогда нужно будет затянуть винт-фиксатор, предусмотреть ёмкость, в которую может стекать небольшое количество воды, и каждые 2 недели проверять работоспособность клапана вручную.
6. Подключить к электросети — эта процедура выполняется через выделенную заземлённую линию – отдельный кабель, протянутый от счетчика. Независимо от того, будет бойлер включаться в розетку, либо будет присоединён непосредственно к кабелю, понадобится установить автомат-выключатель для дополнительной защиты.
7. Важно также позаботится о качественной изоляции, ведь в помещении может быть сыро.

Установка котла и бойлера – основная, самая простая и важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить обвязку по заранее выбранной схеме. Об элементах таких схем поговорим далее.

Этап #3 — соединения и дополнительное оборудование

Первое, с чего должна начинаться любая система, связанная с водой, – установки фильтра для её очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования

Выбирая фильтр, помните, что чем лучше он будет очищать воду, тем больше прослужит и котёл, и бойлер, и всё остальное оборудование. Иначе мелкие частицы из воды оседают на стенках змеевика и бака, формируют накипь на ТЭНе бойлера, способствуют разрушению бака и приводят к быстрому выходу из строя всех деталей системы — от котла до крана на кухне.

Однако, выбирать самый дорогой фильтр, очищающий водопроводную воду до состояния питьевой, тоже не стоит – это слишком дорого и нерационально. Системы фильтрации с 2 – 3 уровнями механической очистки разной степени, от грубой до тонкой, будет вполне достаточно.

Устанавливается фильтр в самом начале цепочки, перед подключением водопровода к котлу. Будьте внимательны с направлением потока – оно обычно указывается стрелочками на корпусе.

В ходе эксплуатации не забывайте регулярно менять картриджи фильтров, иначе они перестают выполнять свою функцию и могут негативно сказываться на напоре воды.

Второе очевидное и необходимое оборудование – шаровые краны. Их нужно много, они ставятся на каждом соединении: перед фильтром, на вводе и выходе котла, на обеих трубках подключения бойлера, на каждом отводе от гидравлической стрелки, перед каждым водопроводным краном.

Такое количество кранов обеспечивает безопасность и комфорт эксплуатации. В определённый момент каждый узел системы потребует профилактического обслуживания, а возможно и замены, и возможность отключить только его окажется очень важной.

Расширительные баки устанавливают для компенсации перепадов давления в контуре водоснабжения или отопления, обусловленных сменой температуры воды – для безопасности

При организации ГВС через бойлер, расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан бойлера. Но если контур отопления выведен отдельно, на нём такая защита будет не лишней.

Кроме перечисленных устройств, а также гидравлической стрелки-гребёнки, о которой речь шла выше, на трубопроводы устанавливаются обратные клапаны, не позволяющие потоку повернуть вспять даже при отключении насоса, предохранительные и трехходовые клапаны, при необходимости – редукционный клапан для снижения давления.

Альтернативные решения ГВС через котел

Как мы уже упоминали, вместо электрического бойлера, горячее водоснабжение от газового котла может быть организовано через бойлер косвенного нагрева.

Они бывают различного строения:

• со змеевиком-батареей внутри, от которого греется вода;
• бак в баке, где внутренний бак от водопровода омывается и согревается водой из отопления;
• послойного нагрева, где смешивается холодная, горячая вода и обратка от отопления.

Каждый из этих видов имеет свои особенности, но все они дороже электрических бойлеров и более громоздкие.

Как подключить косвенный бойлер для ГВС к газовому котлу читайте в отдельной статье на нашем сайте.

Кран с автоматическим электронным управлением температуры позволит всегда пользоваться водой желаемой температуры. Термостат самостоятельно отрегулирует подачу воды из трубы горячего и холодного водоснабжения

Кроме того, проблему перепадов температуры можно решить установкой смесителя с термостатом: он будет подавать равномерно подогретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недёшево, но установить его зачастую проще, чем переоборудовать всю систему отопления и ГВС.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

Используемые источники:

• https://otivent.com/ustanovka-gazovoj-kolonki-svoimi-rukami
• https://avtonomnoeteplo.ru/vodonagrevateli/758-ustanovka-gazovoy-kolonki.html
• https://sovet-ingenera.com/otoplenie/vodonagrevatel/podklyuchenie-boylera-k-gazovomu-kotlu.html
