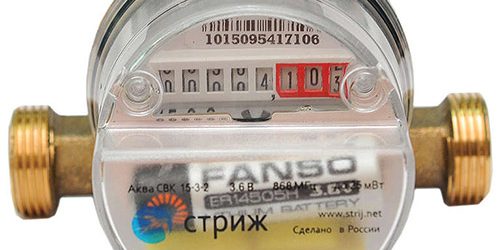

Счётчики воды Стриж – интеллектуальные приборы, передающие замеренные показатели контролирующим службам посредством встроенного радиомодема.
Эта первая в стране отечественная разработка позволяет автоматически, без человеческого участия, фиксировать отмеченные прибором данные, передавая их на дистанцию до 10 км в городских условиях и до 20 км на открытой местности.
Конструкция прибора
Технические характеристики
Характеристики счётчика марки Стриж можно посмотреть в техническом паспорте прибора: Смотреть
Срок службы приборов
Счётчик может работать автономно в течение 10 лет. Производителем предоставляется гарантия на изделие сроком 6 лет, для радиомодема – 2 года.
Межповерочный интервал
Величина межповерочного интервала не зависит от характера водоснабжения и составляет 6 лет при использовании для учёта как горячей, так и холодной воды. Поверка производится аттестованными специалистами специализированной службы. На время проведения работ потребителю устанавливается временный прибор или насчитывается плата по нормативам.
Стоимость счётчиков
Цена единицы продукции составляет около 2 тысяч рублей. В определении стоимости играет роль комплектация модели и тарифы продающей компании.
Как снимать показания
Чтобы снять показания водомера, выписывается значение на табло в начале и в конце месяца(цифры которые нужно выписать расположены в жёлтом прямоугольнике). Цифры расположенные после запятой в красном прямоугольнике для учёта воды не используются.
Для определения израсходованных кубов за месяц, нужно(«—» — минус): Всего кубов = числа на табло — числа на табло месяц назад.
Чтобы узнать сумму, которую необходимо оплатить(« * » — умножить): Сумма оплаты = всего кубов * на расценку за куб холодной или горячей воды.
Расчёты понадобятся для учёта, если вы находитесь на расстояние больше 20 км от приёмника.
Видео про использование счётчика с модемом для передачи расхода.
Преимущества прибора
Модель обладает следующими преимуществами:
- надёжностью и долговечностью;
- компактность; Габаритные размеры счётчика Стриж
- соответствием современным требованиям и государственным стандартам;
- большим радиусом передачи информации;
- простотой установки;
- возможностью систематического контроля данных.
Прибор разработан с учётом эргономических требований, в конструкции использовались современные материалы, обеспечивающие длительный срок службы устройства.
Разновидности данного счётчика
Изделие выпускается в нескольких модификациях, отличающихся отдельными характеристиками и комплектацией. Далее – детальнее о разновидностях.
СВК 15-3-2
Характеризуется диаметром проходного канала 15 мм, предельным расходом, подлежащим измерению 3 куб/час, цифра 2 – вариант исполнения.
СВК 15-3-7
От предыдущей модификации отличается вариантом исполнения, остальные параметры аналогичны.
СВК 15-3-8
Эта модель выполнена по исполнению 8, прочие характеристики идентичны.
СВК 15-3-7-1, СВК 15-3-8-1
От аналогичных моделей отличаются в два раза большей ценой деления, составляющей 0000,2 куба.
СВК 20-5, СВК 20-5И
У данных моделей больший диаметр прохода – 20 мм, соответственно возрастает расход – до 5 куб/час.
Модификации, указанные в двух последних подзаголовках, отличаются большей степенью защиты по причине наличия дополнительного геркона, определяющего факт постороннего вмешательства в работу устройства.
Можно ли остановить
Прибор позволяет исключить стороннее воздействие, поскольку укомплектован магнитом, размещённым с внешней стороны и посредством индукции защищающий от несанкционированного воздействия. Если вы попытаетесь установить магнит это сразу же вычислят при помощи встроенного модема.
Установка счётчика
Монтаж водомера производится по предварительно поданной заявке в водопоставляющую компанию. Перед монтажом должна быть закрыта подача воды на линию, поэтому жители соседних квартир (или домов, в случае с частным сектором) должны заблаговременно уведомляться.
При установке необходимо учитывать следующие моменты:
- Предварительно определяется схема монтажа, с учётом положения прибора (вертикального или горизонтального);
- Собирается весь узел, включая фильтры для очистки, обратный клапан и краны, предварительно без подмотки, определяя, сколько витков потребуется для скручивания;
- Уплотнение соединений достигается использованием фум-ленты или пакли. Применение пакли позволяет регулировать положение прибора с учётом количества использованного подмоточного материала. Для обеспечения надёжности рекомендуется использовать промасленную паклю с намотанной сверху фум-лентой. Намотка производится в направлении закручивания узла;
- При установке водомера учитывается направление потока воды, обозначенное стрелкой.
Работы должны выполняться квалифицированными водопроводчиками. После монтажа следует вызвать представителей водоканала для пломбирования счётчика.
Указанная модель – современное устройство, значительно облегчающее контроль показаний потреблённой воды и соответствующее всем требованиям качества для подобных приборов.
Рекомендуем: Счётчик воды Пульс — можно ли остановить и характеристики прибораСегодня создается рынок решений в области Machine to Machine и Интернета вещей, основанных на беспроводных технологиях LPWAN. Одним из первопроходцев этого рынка стала компания «СТРИЖ Телематика» Стриж — это беспроводная система сбора, передачи и обработки данных счетчиков, датчиков и приборов учета для ЖКХ, электроэнергетики и систем безопасности. Сегодня поговорим о них.«СТРИЖ Телематика» разрабатывает и продвигает новый класс устройств, работающих по стандарту LPWAN (Low-Power Wide-Area Network). Эти устройства могут автономно работать на одной батарейке многие годы, передавая сигнал по радиоканалу на большие расстояния.
«Совсем недавно таких устройств не существовало. К примеру, сотовый телефон, способный передавать сигнал на большие расстояния, разряжается за день-два. Или Wi-Fi-роутер — он не может работать автономно, ему необходимо подключение к электрической сети. Устройства, которые разрабатываем мы, работают от одной батарейки десять лет. Для чего это нужно? Представьте, к примеру, счетчик воды, установленный в ванной комнате в месте, где нет розетки. Сейчас эти счетчики никуда не передают информацию — циферки крутятся, но данные не уходят. Наша технология позволяет подключить этот счетчик к интернету автономно, чтобы он мог слать свои показания долгие годы, без необходимости менять батарейку. Или датчики дыма — все они подключаются к электросети по проводам, но часто такие провода где-то перетираются и датчики перестают работать. Наши датчики могут работать автономно», — рассказал Sk.ru президент компании «СТРИЖ Телематика» Андрей Синицин.
Рынка таких устройств не было еще три-четыре года назад — не хватало компонентной базы, которая бы позволила собрать устройство, способное работать автономно много лет, при этом передавая данные на расстояния в десятки километров. Со временем такая база появилась, соответственно, выпуск устройств на базе LPWAN стал возможным. Уже сейчас известные аналитические агентства, такие как IDC и Gartner, в своих прогнозах говорят о горизонте в семь лет, когда рынок LPWAN-устройств будет расти на 150% ежегодно. К 2020 году на одного человека будет приходиться 20-30 LPWAN-устройств. Датчики дыма, счетчики воды, электричества, датчики проникновения, движения, повреждения окон, датчики влажности почвы, напряжения конструкций, уровня воды в канализации, датчики для сельского хозяйства и прочие, прочие устройства, которые не могли распространяться без возможности беспроводного подключения, будут применяться везде, в каждом доме и каждом хозяйстве, уверены в «СТРИЖ Телематика». Провода действительно мешали возникновению нового рынка.
«Представьте сельскохозяйственное угодье, где датчики влажности, почвы, концентрации удобрений нужны повсеместно. Протянуть провода на десятки километров, «опутать» все хозяйство — это невозможно. Сейчас можно просто воткнуть палку с датчиком в нужное место — и она будет стоять в поле и передавать данные об уровне света, температуре, влажности, питательности почвы и тому подобные параметры. Это абсолютно новый рынок, и сейчас сложно представить, сколько различных устройств будут включены в сеть при помощи нашей технологии», — рассуждает Андрей Синицин.
Что пишет разработчик о преимуществах
10 лет работы модема от встроенной батареи
Модемы «СТРИЖ» не требуют подключения к электросети. Они вообще не требовательны к питанию. Процесс отправки данных оптимизирован, а мощность передачи в 80 раз ниже чем у мобильного телефона. Именно поэтому одного источника питания хватает на 10 лет работы прибора.
10 км — беспрецедентная дальность передачи
«СТРИЖ» работает по протоколу Marcato 2.0, который предусматривает передачу данных на дальние расстояния в сложных городских условиях. Сигнал от модема поступает сразу на несколько базовых станций. При этом стены и конструкции не являются серьезной преградой для сигнала. Подробнее
В 10 раз дешевле аналогичных решений
на базе GSM-сетей, ZigBee, M-Bus или «слаботочке»
За счет дальности передачи данных и особенностей протокола «СТРИЖ» обслуживает сотни тысяч датчиков одной радиоточкой напрямую. Это в разы сокращает общую стоимость оборудования и работ по его установке.
Сразу видно, что ребята любят цифру 10 — прим. автора
Куда движутся
Уже сегодня у «СТРИЖ Телеметика» есть партнеры, которые делают на базе технологии компании свои датчики. Например, датчики для контроля заполняемости мусорных контейнеров. Это позволяет специальным службам вывозить мусор не раз в неделю, по графику, а тогда, когда это необходимо — по мере заполнения. Еще один партнер сделал датчик для отслеживания моментов, когда возможны наибольшие надои у коров. Такие устройства позволяют повысить уровень надоев в два или в три раза, говорят в компании. Сама «СТРИЖ Телематика» сконцентрировалась на областях ЖКХ и сельского хозяйства датчиках для счетчиков ЖКХ — для контроля за расходом воды, электричества, тепла, газа. Плюс работает с партнерскими компаниями в охранной сфере.
«Мы предоставляем любым компаниям технологию, при помощи которой они могут собирать интересную им информацию. Например, кому-то потребовалось сделать датчик эрозии насыпных путей вдоль магистральных газопроводов — сделали», — рассказал Андрей Синицин.
К настоящему времени компания разработала и начала внедрение несколько типов устройств, которые используются для передачи данных в различных областях. В секторе ЖКХ — это счетчики воды и электричества, передающие показания, а также модемы для передачи показаний счетчиков воды, газа, электричества и тепла. Для сферы сельского хозяйства выпущены датчики влажности почвы для открытых полей большой площади и закрытых теплиц, термоштанга для контроля сохранности урожая через мониторинг температуры и датчик углекислого газа для контроля сохранности урожая через мониторинг концентрации диоксида углерода. В процессе разработки находится серия интегрированных устройств для учета тепла и охраны банкоматов.
«Технология СТРИЖ универсальна и находит применение в самых разных отраслях, где требуется передача данных на большие расстояния, высокая автономность работы, простота установки и быстрая окупаемость внедрения», — заявил Андрей Синицин.
Первоисточник новости — sk.ruЗа удаленную передачу показаний
Водосчётчик Стриж Аква – прибор для определения объема потребления холодного и горячего водоснабжения крыльчатого типа, используемый индивидуальными потребителями услуг ЖКХ. Данная модель предусматривает возможность архивации данных и передачи сведений посредством радио-интерфейса.
Вид счётчика – Стриж Аква
Устройство и принцип работы
Аппарат включает два основных узла – преобразующее устройство и счетный механизм. В корпусе преобразователя размещены крыльчатое колесо и магниты. Блок закрывает крышка, герметичность обеспечивается за счет резинового уплотнения.
Счетное устройство укомплектовано:
- масштабирующим редуктором, включающим указатели стрелочного и барабанного типа;
- ведомой муфтой.
Конструкция счётчика
При прохождении водного потока сквозь прибор учет производится посредством преобразования количества оборотов крыльчатки в данные, отображаемые на табло.
Технические характеристики
| Параметры | Марки моделей СВК | |||
| 15-3-2; 15-3-2И; 15-3-7; 15-3-7-1;15-3-8; 15-3-8-1 | 20-5; 20-5И | |||
| Класс А | Класс В | Класс А | Класс В | |
| Температурные показатели воды | от +5 до +90ºС | |||
| Температурные показатели воздуха в месте установки при уровне относительной влажности до 80% | от +5 до -50ºС | |||
| Рабочее давление | Не выше 1МПа | |||
| Проходной диаметр, мм | 15 | 20 | ||
| Уровень расхода воды, куб/ч:
минимальный переходный нормальный предельный |
0,06 0,15 1,5 3 |
0,03 0,12 1,5 3 |
0,1 0,25 2,5 5 |
0,05 0,2 2,5 5 |
| Предельный объем воды, кубов, в течение:
суток месяца |
37,5 1125 |
62,5 1875 |
||
| Снижение напора | В пределах 0,1МПа при предельном расходе | |||
| Предел чувствительности, без превышения количества кубов | 0,03 | 0,015 | 0,05 | 0,025 |
| Вместительность счетного устройства | 99999 | |||
| Наименьшая стоимость деления счетного устройства, в зависимости от модели, куб:
15-3-2 15-3-7 15-3-8 15-3-7-1 15-3-8-1 |
0000,1 0000,1 0000,1 0000,2 0000,2 |
0,0001 | ||
| Диаметр резьбы на штуцерах, в дюймах | G 3/4- В | G 1- В | ||
| Вес, г | До 750 | До 1500 | ||
| Коэффициент передачи, куб/имп:
15-3-2 15-3-7 15-3-8 15-3-7-1 15-3-8-1 |
4,46х10-6 3,35х10-6 3,35х10-6 3,35х10-6 3,35х10-6 |
5,58х10-6 | ||
| Нормативная продолжительность эксплуатации | 12 лет | |||
| Межповерочный интервал | 6 лет для холодного и горячего водоснабжения | |||
| Стоимость | 2000 руб. |
Документация прибора
Паспорт счётчика: Смотреть
Сертификат соответствия: Смотреть
Экспертное заключение: Смотреть
Свидетельство: Смотреть
Преимущества счетчика
Водомер отличается следующими положительными качествами:
- простым монтажом;
- функцией передачи данных на значительное расстояние;
- возможностью удаленного контроля учета показаний;
- привлекательным внешним видом;
- длительным периодом между поверками.
Изделие изготовлено в полном соответствии с требованиями государственных стандартов, определяющих нормы к измерительной технике.
Разновидности счетчика
Водомер производится в 7-ми исполнениях, характеризующихся отдельными различиями:
- 15-3-2 – модификацию отличает диаметр прохода 15мм и максимальный расход – до 3 куб/ч, последняя цифра в маркировке говорит об исполнении;
- 15-3-7; 15-3-8 – от предыдущей модели отличают только номера исполнений;
- 15-3-7-1; 15-3-8-1 – в отличие от предыдущих водомеров, выполнены с размером деления 0000,2 кубометра;
- 20-5; 20-5И – отличительная особенность – больший диаметр прохода, составляющий 20 мм, что вызывает увеличение расхода.
Детальнее об особенностях модификаций указано в документации изготовителя.
Замена батарейки
Учитывая, что продолжительность службы встроенного элемента питания значительно превышает срок работы самого прибора, в замене батареи обычно не возникает необходимости. Если смена питания вызвана заводским браком, работа может выполняться в рамках гарантийного обслуживания за счет изготовителя.
Снятие показаний
Для снятия показаний выписывается значение без учета дробных долей числа(выписывать только жёлтый прямоугольник), отмеченных на табло другим цветом (обычно – красным). От полученного значения вычитаются результаты, записанные месяцем ранее, число умножается на стоимость одного куба воды.
Снятие показаний со счётчика
Можно ли сэкономить
Конструкция прибора не позволяет фальсифицировать данные – изделие укомплектовано магнитом, реагирующим на аналогичное воздействие. К тому же факт стороннего вмешательства фиксируется в результате удаленного контроля посредством интерфейса.
Установка счетчика
Монтаж водомера производится с выполнением следующих требований:
- Трубы в месте установки очищаются от загрязнений.
- Аппарат монтируется с учетом направления стрелки, указывающей, куда должен поступать водный поток. Схема установки счётчика воды
- Необходимо исключить перекосы с передачей дополнительных нагрузок на корпус.
- Герметичность соединений обеспечивается подкладками и затягиванием накидных гаек.
- Перед водомером должен располагаться прямой участок трубы не менее двух диаметров прохода.
- После установки счетчик постепенно заполняется водой, чтобы исключить возникновение гидроудара.
Защита прибора от воздействия после монтажа обеспечивается за счет опломбировки мест подключения.
СТРИЖ Телематика™ ⇒ Жилищное строительство
- Умный LPWAN-счетчик воды «СТРИЖ Аква-1»
Компания «СТРИЖ Телематика» — отечественный разработчик в области M2M и распределенных сетей телеметрии вывел на рынок первый в России LPWAN счетчик воды — «СТРИЖ Аква-1», который сам передает свои показания.
Напомним, что LPWAN (Low-Power Wide-Area Network) — новый класс беспроводных телематических устройств, передающих данные по радиоканалу; основной принцип — цифровая передача данных на сверхузкой частотной полосе на низких скоростях.
Особенность нового устройства — большая дальность передачи сигнала от самого счетчика до принимающей станции — до 10 км в городской черте; длительный срок работы более 10 лет без внешнего питания; экономичность и простота внедрения — устанавливается также как обычный счетчик воды.
Новый «умный счетчик воды» работает в нелецензируемой полосе 868 МГц, Дважды в сутки передает почасовую статистику потребления воды. Имеет датчик магнита и сигнализирует диспетчеру о попытке остановить прибор.
Полноценная АСКУВ на базе технологии СТРИЖ разворачивается за считанные дни сразу в нескольких МКД. При этом не требует промежуточного обрудования как в радиосистемах на базе ZigBee, ZWave, M-Bus. Система отлично масштабируется за счет практически неограниченного количества подключаемых водосчетчиков.
Автоматизированная система удаленного сбора воды на базе «СТРИЖ Аква-1» устраняет 8 из 10 причин, вызывающих высокий ОДН в многоквартирных домах. А опыт проектов показывает — в 150-квартирном доме с ОДН превышающем 20% система окупается менее чем за 1 год.
</span>
- 24.09.2015 11:48
Юрий ШемчукNew
Радиомодем «СТРИЖ» используется для передачи показаний с индивидуальных приборов учета в квартире или коттедже через дискретный или импульсный интерфейсы:
- Квартирные индивидуальные счетчики воды (ИПУ)
- Электросчетчики с импульсным выходом (ИПУ)
- Бытовые счетчики газа с импульсным выходом (ИПУ)
- Квартирные счетчики тепла с импульсным выходом (ИПУ)
Подробнее Цена: 2 490 руб. Цена действительна только при покупке в интернет-магазине
Описание
Импульсный модем «СТРИЖ»В разработан для подключения к уже установленным индивидуальным приборам учета и передачи показаний в личный кабинет. Имеет два канала для подключения двух устройств, например, счетчиков горячей и холодной воды.В Модем запрограммирован на передачу данных каждые 24 часа. Периодичность отправки данных может быть изменена в зависимости от задачи и подключаемого устройства. Передает данные на расстояние до 10 км в городской черте и до 50 км на открытой местности. Устойчив к внешнему воздействию окружающей среды, защищен от влаги. Используется в системах учета ресурсов ЖКХ, сельском хозяйстве и системах безопасности.
| Габариты | 187 x 45 x 32 мм |
|---|---|
| Вес | 130 г |
| Интерфейсы | Два импульсных канала, RS-232, RS-485, аналоговый вход |
| Температурный режим | от -40 до +85 °C |
| Батарея | АА-типа; 3,6 В |
| Память | 1080 почасовых данных (45 суток) |
| Класс защиты IP | IP65 |
| Класс пожаробезопасности NEMA | 4x/12/13 |
| Периодичность отправки данных | 24 часа |
| Модуляция сигнала | фазовая |
| Частотный диапазон | 868,8 МГц (не требует лицензирования) |
| Мощность передачи данных | до 25 мВт (не требует лицензирования) |
| Протокол передачи данных | XNB |
| Шифрование данных | AES-128 бит |
| Дальность передачи данных | доВ 16.6В — городская среда; доВ 50В — открытое пространство |
| Скорость передачи данных | 100 бит/сек |
| Гарантийный срок | 24 месяцев |
