Укладка электрического теплого пола под ламинат – хороший способ сделать дом уютнее

Греющий пол из инфракрасной пленки — хороший способ отопления помещения. Рассказываем, как правильно уложить его под ламинат.

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

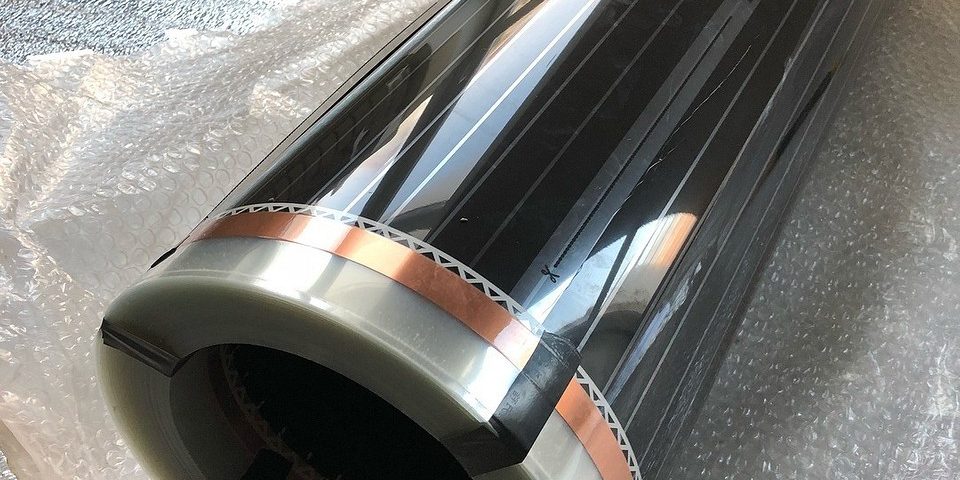

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

• Материал подготовила: Инна Ясиновская

Поделиться ссылкой

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы — плёночный тёплый пол под ламинат.

Плёночный тёплый пол под ламинат

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Инфракрасный теплый пол – принцип работы и основные достоинства

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

• Общая толщина пленки — всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
• Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» — иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
• В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
• Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
• Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня. Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» — можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
• Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
•  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

• Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
• По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250—300 мм.

Пленочные элементы выгоднее располагать вдоль помещения — меньше будет контактных соединений

• Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
• Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

Резка пленки допускается только по специально обозначенным линиям

• Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
• Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» — в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

• В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
• Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
• Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и «ноль» заведены с одной стороны пленочного элемента

• При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

• Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
• Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Подготовка поверхности для монтажа инфракрасного пола

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

• Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
• Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

Укладка фольгированной подложки

• Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

• Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
• После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

• Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

• Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы — клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается ихнадежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

• Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

• Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
• Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена — требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

• После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Подключение к терморегулятору и особенности пуска системы обогрева

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент— если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм — она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150—200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Всё большую популярность в системе обогрева при проведении ремонта приобретает теплый пол. Принцип работы может быть основан как на электричестве, так и на системе водяного отопления.

Из статьи вы узнаете все этапы укладки теплого пола под ламинат своими руками и как сделать правильный выбор.

Содержание статьи:

1. Виды теплых полов.
2. Выбор ламината.
3. Подготовка основания.
4. Плёночный инфракрасный.
5. Водяной.
6. Электрический.
7. Монтаж ламината.
8. Дополнительные советы.

Если производитель рекомендует ламинат для системы обогрева, то значит, что его можно укладывать на любой из видов тёплых полов, только есть небольшие особенности при монтаже о которых вы узнаете ниже.

Водяной

Водяной тёплый пол может быть подключен к центральной системе отопления (в многоквартирном доме) или к автономной (частный дом).

Без ограничения можно применять ламинат с автономной системой отопления, так как нагрев можно плавно регулировать.

С центральной системой отопления нагрев регулировать не получится и поэтому будут резкие скачки температуры, а это приведет к преждевременной порче ламината.

Электрический с греющим кабелем

Монтаж электрического теплого пола под ламинат возможен без всяких ограничений. Регулирование температуры происходит плавно.

Инфракрасный

Это самый лучший вариант для ламината. Он требует меньших затрат при монтаже и проще в установке.

Современный ламинат является одним из самых популярных и удобных материалов, который широко используется в качестве финишного покрытия пола.

Данный материал хорошо держит тепло, и славится своими теплоизоляционными свойствами. Однако нелюбой ламинат можно применять для теплых полов, так как он может выделять формальдегид и деформироваться при длительном нагревании и низкой влажности.

Ламинат для тёплых полов производители маркируют специальными знаками как на рисунке ниже.

Ламинированное покрытие хорошо подходит под все существующие системы теплого пола.

Ламинат для теплого пола обязательно должен иметь сертификат соответствия от санитарно-гигиенической экспертизы. Класс безопасности Е0 или Е1.

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

1. В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
2. Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
3. Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

• В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.
• Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
• Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
• На основании прорубается штроба для укладки проводов от термодатчика.
• Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
• После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
• Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

Главным преимуществом пленочного пола является то, что на него можно сразу устанавливать ламинат, без каких-либо защитных слоев и креплений. Модули пленочного пола не такие уж и хрупкие, и вполне выдерживают вес человека.

Не включайте в сеть термопленку в свернутом виде.

Инфракрасный пол славится своими термонагревательными свойствами и скоростью нагрева помещения.

Водяной тёплый пол это самая сложная и трудоёмкая при монтаже система подогрева пола.

Она работает от отопления, и может быть подключена к центральной или автономной отопительной системе. В качестве водонагревательного элемента можно использовать любой газовый или электрический котел.

Установка системы происходит в несколько этапов.

• Выравниваем и очищаем основание пола.
• Предварительно необходимо установить на выровненный пол утеплитель, например, пенополистирол толщиной от двух до десяти сантиметров, чтобы не греть межэтажные перекрытия.
• Затем устанавливается армированная сетка с ячейкой от 100 до 150 миллиметров. Она служит для крепления труб и увеличения прочности будущей стяжки. Можно установить специальный мат для крепления водяного теплого пола. Есть маты, которые могут служить кроме крепления труб, ещё и утеплителем, и гидроизоляцией.
• Следующим слоем устанавливается труба, которая фиксируется пластиковыми хомутами или проволокой. Способ укладки труб может быть по спирали или параллельными линиями.
• Затем необходимо залить все специальной стяжкой толщиной от 3 до 6 сантиметров. В состав жидкой стяжки входит цемент и песок в пропорции 3 к 1.
• В конце необходимо установить полиэтиленовую пленку, на которую в дальнейшем будет установлен ламинат.

Также можно сделать сухую стяжку. В отличие от жидкой, в нее не добавляется вода, и она утрамбовывается, а не застывает.

Благодаря специальной стяжке, система водяного теплого пола имеет надежную конструкцию, на которую можно очень легко и в короткий срок постелить ламинат.

Данная система отопления проста в эксплуатации и не потребляет электричества.

Подключить его можно к системе центрального отопления, любому газовому или электрическому котлу, что делает всю систему универсальной под любое помещение.

Электрический тёплый пол — это набор нагревательных электрических матов или отдельный кабель.

Для экономии берите нагревательный кабель, но помните, что нагревательные маты легче устанавливать.

Установка тёплого электрического пола схожа с монтажом водяного.

• Выравниваем и очищаем основание.
• Устанавливаем теплоотражающий материал, который не будет давать теплу нагревать бетон.
• Затем идет установка тепловырабатывающих элементов: кабеля с шагом около 20 см или матов. Не забываем, что в местах установки мебели кабель не кладём.
• Терморегулятор рекомендуется проводить заранее. Для его установки необходимо продолбить в стене желобок под сам регулятор и под провода.
• Термодатчик устанавливаем между витками в гофрированной трубке.
• Всю проводку необходимо тщательно заизолировать, чтобы не было открытых мест соединения.
• Всю систему заливаем стяжкой толщиной не более 3 сантиметров.
• Всё застилаем полиэтиленовой пленкой, на которую в дальнейшем будет установлен ламинат.

Преимуществами электрического теплого пола является удобство и простота монтажа. Кабельная система очень надежна, и имеет низкий риск механического повреждения.

Ламинат на теплый пол устанавливается как обычно, после полного высыхания стяжки, можно использовать как замочное, так и клеевое соединение.

О том, как уложить ламинат читайте здесь.

Существует несколько особенностей укладки ламината на теплый пол.

Безусловно, система теплого пола является удачным средством отопления помещения, так как подогревает одновременно всю его площадь.

На подогрев не уходит большое количество энергии, что делает его менее затратным и более удобным.

Если вы решились на его установку, то рекомендуется устанавливать сразу во всех комнатах.

Благодаря особенностям данной системы в сравнении с конвекционной, при нагревании в воздух не поднимается пыль и сор.

В отличие от обычной системы отопления, он более эффективен, быстрее справляется со своей задачей и потребляет меньше электроэнергии или воды.

Теплый пол может не только заменить систему отопления, но и доставить немного уюта и комфорта холодными зимними вечерами.

RemontLegco.ru

У вас возникли вопросы, жалобы или вы хотите оставить свой позитивный отзыв, вы можете это сделать ниже! Оставляйте свои отзывы и предложения в комментариях!

Нам будет очень приятно, если вы найдёте время и повод поделиться своим мнением!

Добавить комментарий

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода  продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

• Пробковая подложка. Самый дорогой, но и самый эффективный материал.
• Вспененный полиэтилен с лавсановой пленкой. Пленка блестит как фольга, но не мнется. Лавсан имеет высокое электрическое сопротивление, так что к теплоизоляции получаем плюсом электроизоляцию.




• Вспененный полиэтилен с фольгой. Имеет неплохие теплоизолирующие свойства, но пол может начать гудеть.
• Хвойная подложка. Относительно новый материал, то есть опыта использования пока нет.

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Используемые источники:

• https://www.ivd.ru/stroitelstvo-i-remont/otoplenie/montazh-plenochnogo-teplogo-pola-pod-laminat-polnaya-poshagovaya-instrukciya-33341
• https://pol-spec.ru/laminat/plyonochnyj-tyoplyj-pol-pod-laminat.html
• https://remontlegco.ru/pol/teplyj-pol/34-tyoplyi-pol-pod-laminat.html
• https://chudopol.ru/elektricheskij-teplyj-pol-pod-laminat
