Центробежный вентилятор: специфика устройства и принцип работы прибора

С развитием промышленного сектора большая часть технологических процессов потребовала организации принудительной подачи воздуха. Исключением не стала и бытовая сфера. Наибольшее распространение получил центробежный вентилятор, ставшей основой для множества систем кондиционирования, вентиляции и отопления. Как центробежные вентиляторы выглядят и по какому принципу работают, мы сегодня и поговорим.

Принцип работы и устройство

Принцип работы центробежных вентиляторов заключается в следующем: воздух засасывается во входное отверстие устройства, попадает в пространство между лопатками колеса, вращающегося в спиральном кожухе, и под воздействием центробежной силы перемещается к выпускному отверстию.

Состоит центробежный вентилятор из колеса с лопастями, спирального кожуха и станины с валом и подшипниками. Для того чтобы вентилятор приходил в движение, прибор оснащается электрическим двигателем.

Внимание: Количество и форма лопастей зависят от целей использования устройства.

Колеса с лопастями, загнутыми назад, потребляют гораздо меньше электричества и качественно справляются с перегрузками по расходу воздуха. В то же время вентиляторы с загнутыми вперед лопастями меньше шумят благодаря более низкой скорости вращения, а также отличаются меньшими размерами подвижного колеса, что положительно сказывается на габаритах всего устройства.

Отзывы: плюсы и минусы

Как показывает практика, от других видов устройств центробежные вентиляторы отличаются, прежде всего, высокими показателями производительности, что позволяет прибору справиться с быстрым и качественным охлаждением воздуха в любом помещении.

Кроме того, центробежные вентиляторы полностью безопасны, а выпускаемый воздух направляется вниз, что делает использование устройства на производстве более удобным.

При этом соотношение цены и качества позволяет использовать вентиляторы центробежного типа и в быту, а многообразие моделей позволит подобрать устройство под индивидуальные потребности и дизайн интерьера.

Для того чтобы выяснить, какой вентилятор лучше, рассмотрим основные критерии оценки центробежного и осевого вентиляторов:

• Аэродинамика. Вентиляторы осевого типа больше подходят для установки в системе с низким давлением и повышенным расходом воздуха. Работа такого устройства возможна и без системы воздуховодов. Центробежные же вентиляторы больше подходят для вентиляционных систем, где при более высоком давлении напора требуется меньший расход воздуха. Наличие воздуховодов при этом обязательно, а вентилятор должен подбираться не только по необходимому расходу воздуха, но и по его аэродинамическому сопротивлению и требуемому давлению вентиляционной сети, к которой он будет подсоединяться.
• Уровень загрязненности воздуха. Центробежные вентиляторы более приспособлены к работе с повышенной загрязненностью и агрессивными средами благодаря тому, что они изготавливаются из алюминиевых сплавов и оснащаются взрывозащитными электродвигателями. По уровню защиты от искр такие устройства относятся к приборам с повышенным уровнем защиты. Уменьшение влияния загрязнений на вентилятор может быть реализовано за счет включения в сеть фильтра непосредственно перед вентилятором. Так осевые вентиляторы устанавливаются напрямую в окна или другие проемы. Также для работы с высокозапыленной средой существует специальная серия «пылевых»» вентиляторов.
• Температура воздуха. Центробежные вентиляторы способны выдерживать гораздо более высокие температуры, чем вентиляторы осевого типа. Обуславливается такая устойчивость к температурам конструктивными особенностями центробежных устройств.
• Управление воздушным потоком. Для обеспечения высокой эффективности работы вентилятора при условии переменных нагрузок наиболее подходящим вариантом является осевой вентилятор. Центробежные приборы, в свою очередь, больше рассчитаны на использование в промышленности, так как за счет конструкции из вращательных лопастей вентилятора способны выдерживать перегрузки по расходу воздуха.
• Габариты устройства. Осевые вентиляторы отличаются компактными размерами и меньшей требовательностью к условиям монтажа. Кроме того, осевые приборы могут работать в любо положении. В случае же с центробежными вентиляторами необходимо учитывать их конструкторские особенности, требующие обустройства площадки, на которой будет размещаться устройство.
• Электроснабжение. Центробежные вентиляторы обладают большим моментом инерции, а для их запуска в сравнении с осевыми вентиляторами требуется больший ток, что влечет за собой необходимость использования проводов большего сечения.
• Уровень звукового давления. Оба типа вентиляторов производят значительный шум во время работы, при этом центробежные вентиляторы преобладают в низком диапазоне частот, а осевые вентиляторы шумят, как правило, в средних частотах.

Таким образом, и осевые, и центробежные вентиляторы обладают как преимуществами, так и недостатками. Именно поэтому в каждом конкретном случае рассматривать каждый из вариантов оборудования следует отдельно, учитывая при этом планируемые условия эксплуатации и технические возможности устройства.

Виды и технические характеристики

Вытяжной

Вытяжные центробежные вентиляторы предназначаются для использования в вытяжных системах производственных и бытовых помещений. Такой вид устройств применяется для устранения воздушных масс, температура которых не превышает 55 градусов.

Крепится вытяжной вентилятор на наружной стороне стены здания и присоединяется к воздуховоду. Как правило, такой тип устройства используется в заведениях общественного питания и жилых помещениях.

Роторный

Конструкция любого центробежного вентилятора предполагает наличие ротора (рабочего колеса) с лопастями, спирального корпуса и станины. При этом ротор насажен на вал, который, в свою очередь, установлен в подшипниках на станине.

Ротор такого вентилятора состоит из двух дисков, между которыми размещаются лопатки. Количество их может колебаться от 6 до 36 штук.

Радиально-центробежный

Основными функциями радиально-центробежных вентиляторов является конвекция воздушных потоков, очищение и регулирование влажности воздуха, а такое создание комфортного для пребывания в помещении микроклимата.

Различаются такие вентиляторы по направленности движения воздушных потоков (вытяжные и двустороннего всасывания), величине воздушного давления (низкого, среднего и высокого уровня) и направлению вращений (левосторонние и правосторонние).

Вентилятор центробежный малогабаритный

Малогабаритные центробежные вентиляторы с диаметрами роторов менее 200 миллиметров являются, как правило, вентиляторами встроенного типа. Использоваться они могут как в стационарных, так и подвижных машинах и технологических установок. Привод малогабаритных вентиляторов осуществляется в основном от малогабаритных высокоскоростных двигателей.

Вентиляторы центробежные высокого давления

Центробежные вентиляторы высокого давления предназначаются для транспортировки воздушных масс и газовых смесей, агрессивность которых по отношению к углеродистым сталям не превышает агрессивность воздушных масс с температурой +80 градусов. При этом рабочие среды не должны содержать пыль или другие твердые частицы в объеме более 100 миллиграммов на метр кубический. Используются такие устройства для подачи воздуха в стационарные системы вентиляции и кондиционирования, а также для иных целей санитарно-технического характера.

Среднего давления

Центробежные вентиляторы среднего давления применяются для транспортировки умеренных объемов воздуха при достаточно высоком уровне сопротивления в устройстве. Используются такие вентиляторы в стационарных системах вентиляции и кондиционирования как производственных зданий, так и жилых и общественных помещений.

Ориентированы центробежные вентиляторы среднего давления на работу с малозапыленными средами. Максимально возможная концентрация взвешенной пыли в воздушной массе составляет 100 миллиграммов на метр кубический. Наличие липких или волокнистых материалов, а также взрывоопасных веществ в рабочей среде не допустимо. Химическая активность рабочей среды при этом не должна превышать аналогичной величины воздуха при его температуре в +80 градусов. В то же время для приборов в теплостойком исполнении максимальный температурный порог составляет +200 градусов.

Низкого давления

Центробежные вентиляторы низкого давления предназначены для перемещения невзрывоопасных газов при малом сопротивлении устройства. Используются такие устройства в основном на производственных предприятиях, однако могут применяться и в составе климатических систем общественных и жилых зданий. Рассчитано такое оборудование на транспортировку невзрывоопасных рабочих сред газообразного типа с умеренной запыленностью и температурой не выше +80 градусов.

Канальный

Канальные центробежные вентиляторы используются в приточных и вытяжных системах вентиляции общего назначения, в гражданском строительстве и промышленности.

Выполняется такой вентилятор по прямоточной схеме, имеет рабочее колесо и специальный входной коллектор. При этом изделие может оснащаться встроенной системой шумопоглощения.

Улитка

Центробежные вентиляторы «Улитка» получили такое название из-за особенностей конструкции, так как внешне агрегат напоминает закрученную спираль.

Промышленные центробежные вентиляторы: производители и популярные модели

Ниже мы рассмотрим технические характеристики наиболее популярных моделей промышленных центробежных вентиляторов:

• вентилятор канальный центробежный «SHUFT CFK 315 MAX»:
  • страна-производитель: Норвегия;
  • уровень звукового давления: от 51 до 69 дБ;
  • температура рабочей среды: от -20 до +45 градусов;
  • потребляемая мощность: 0,39 кВт;
  • приблизительная стоимость: 9 тысяч рублей.

• вентилятор канальный центробежный «SHUFT CFK 200 VIM»:
  • страна-производитель: Норвегия;
  • уровень звукового давления: от 52 до 71 дБ;
  • температура рабочей среды: от -20 до +60 градусов;
  • потребляемая мощность: 0,15 кВт;
  • приблизительная стоимость: 6 тысяч рублей.

• центробежные вытяжные вентиляторы серии «STELS 100»:
  • страна-производитель: Россия;
  • уровень звукового давления: 56 дБ;
  • температура рабочей среды: до +40 градусов;
  • потребляемая мощность: 0,058 кВт;
  • приблизительная стоимость: 5 тысяч рублей.

При выборе центробежного вентилятора необходимо обращать внимание не только на его технические параметры, но и на планируемые условия эксплуатации. К примеру, центробежные вентиляторы стандартного исполнения предназначаются для перемещения воздуха, температура которого не превышает +80 градусов. При этом в рабочей средне должно содержаться никаких липких или агрессивных веществ, а содержание твердых примесей и пыли не должно превышать показателя в 100 миллиграммов на метр кубический. В то же время центробежные вентиляторы специализированного исполнения могут работать с высокозапыленными и взрывоопасными средами.

Еще одним важным параметром, на который следует обратить внимание при выборе вентилятора, является его производительность – показатель, характеризующий количество воздуха, которое прибор сможет переместить за установленную единицу времени. При расчете такого показателя следует учитывать подсосы или потери воздуха в воздуховодах.

Хотелось бы отметить, что в настоящий момент на рынке центробежных вентиляторов представлено множество моделей отечественного и неизвестного азиатского происхождения. Такие устройства отличаются низкой стоимостью, но практика показывает, что нередко такие вентиляторы оказываются не самыми надежными. Именно поэтому предпочтение следует отдавать производителям известных брендов – такие модели будут стоить несколько дороже, но и прослужат они при этом гораздо дольше «ноунеймов».

Стоимость центробежных вентиляторов определяется множеством факторов: типом оборудования, мощностью и особенностями эксплуатации.

В настоящий момент цены на бытовые центробежные вентиляторы начинаются с одной тысячи рублей, при этом стоимость промышленных центробежных устройств может достигать даже нескольких сотен тысяч рублей. Поэтому в каждом конкретном случае точную стоимость агрегата следует уточнять непосредственно у продавца.

В Москве

В Москве приобрести центробежные вентиляторы можно в таких компаниях, как:

• «Климатический сезон»:
  • адрес: город Москва, Анненский проезд, дом 1, строение 19, офис 4;
  • сайт: http://www.climatseason.ru;
  • телефон: +7 (495) 925-75-44.

• «Москлим»:
  • адрес: город Москва, улица Большая Черемушкинская, дом 34, офис 237;
  • сайт: http://mos-clim.ru;
  • телефон: +7 (495) 103-41-35.
• «Радонеж»:
  • адрес: город Москва, улица Бауманская, дом 58;
  • сайт: https://vpk-radoneg.ru;
  • телефон: +7 (499) 504-91-44.
• «Интарио»:
  • адрес: город Москва, улица 1-я Дубровская, дом 13, строение 4;
  • сайт: http://intario.ru;
  • телефон: +7 (495) 278-02-03.
• «Левша»:
  • адрес: город Москва, Каширское шоссе, дом 19, корпус 2;
  • сайт: https://ppk-levsha.ru;
  • телефон: +7 (495) 763-54-99.

В Санкт-Петербурге

В Санкт-Петербурге реализацией центробежных вентиляторов занимаются следующие организации:

• «Ровен»:
  • адрес: город Санкт-Петербург, переулок Уманский, дом 68, корпус 1, литера А, офис 101;
  • сайт: https://spb.rowen.ru/;
  • телефон: +7 (812) 401-44-41.
• «Инженер Климат»:
  • адрес: город Санкт-Петербург, улица Смоленская, дом 33, офис 204;
  • сайт: http://www.inklimat.ru;
  • телефон: +7 (812) 337-20-54.
• «Завод Вентилятор»:
  • адрес: город Санкт-Петербург, проспект Большевиков, дом 52, корпус 9;
  • сайт: http://ventilator.spb.ru/;
  • телефон: +7 (812) 331-00-97.
• «Бастион»:
  • адрес: город Санкт-Петербург, переулок Челиева, дом 7А, литера Л;
  • сайт: http://www.vent-bast.ru;
  • телефон: +7 (812) 640-93-00.
• «Тепломаш»:
  • адрес: город Санкт-Петербург, шоссе Революции, дом 90;
  • сайт: http://www.teplomash.ru;
  • телефон: +7 (812) 301-99-40.

Таким образом, установка центробежного вентилятора является эффективным и доступным способом удаления рабочих сред из помещения, а многообразие моделей позволяет подобрать устройство в соответствии с собственными потребностями и финансовыми возможностями.

Авг 29, 2017

Общеизвестно, что в каждом доме или квартире во время проживания членов семьи часто возникают посторонние запахи и большая влажность. В результате этого проживание домочадцев бывает не совсем благоприятным. Для устранения подобных проблем существует вентиляционное устройство. О том, что собой представляет вентилятор для вытяжки, на какие типы он делится, и будет изложено в этой статье.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Виды и характеристики

Вентилятор является основным звеном всякой вентиляционной системы принудительного вида. Это вытяжное устройство повсеместно применяется в быту и без него сейчас трудно представить деятельность человека. Существуют разные типы вентиляторов по конструкции и характеристикам. Проанализируем более детально каждый из этих видов.

Канальный

Характерной особенностью данных механизмов является то, что они сделаны в виде цилиндра, а внутри его встроен вентилятор. Таким образом, сам прибор является продолжением воздуховода. А также он может быть смонтирован в стене. В любом случае во время работы из-за внутреннего расположения их совсем неслышно и они безопасны в эксплуатации.

После монтажа канального бесшумного вентилятора для вытяжки оставшееся пространство закрывается решеткой. Каналы для обмена воздушной массы проводятся из комнаты через фильтрующую систему. Таким образом, поток подвергается очистке и затем поступает снова в помещение посредством специальных распределителей. Воздуховоды удобно монтируются между навесным и настоящим потолком – такой прием допускает значительно увеличить возможности при оформлении дизайна.

Монтаж бесшумных канальных вентиляторов производится на приточные или на вытяжные воздуховоды. Кроме круглой формы такие механизмы могут иметь квадратную, плоскую и прямоугольную конфигурацию. Они монтируются обычно в шахтах для вентиляции и отличаются большой производительностью. Такие вентиляторы еще называют ротационными турбинами для принудительной вытяжки.

Осевой

Такого вида вентиляторы для вытяжки выполнены в виде цилиндра, внутри которого находится крыльчатка, установленная на валу электромотора. Воздух при данном устройстве двигается вдоль вала прибора, а перед ним зачастую монтируется коллектор, улучшающий аэродинамику изделия.

Несомненным достоинством таких вентиляторов является высокий КПД – более 100 кубических метров в час. Помимо этого, вентиляторы осевого исполнения отличаются простотой и мало шумной работой, из-за чего нередко монтируются в вентиляционных каналах кухонь и ванных комнат. Обычно осевые вентиляторы для вытяжки устанавливаются в виде дополнения к главной системе вентиляции.

Центробежный

Такой механизм вытяжного вида является своего рода новинкой на рынке вентиляционных устройств. В то же время он успел завоевать популярность и сейчас это самый распространенный вид вентиляторов, применяющихся в жилых помещениях для вытяжки. Отличаются они от других тем, что у крыльчатки нет угла в продольной линии, а имеют уклон в поперечной плоскости.

Следовательно, работа вентиляторов центробежного типа базируется на изменении воздушной струи под 90 градусов и ее движении через спиралевидное колесо. А название такое они заимели благодаря тому, что во время вращения лопастей, они откидывают воздушный поток в стороны, где образуется зона повышенного давления.

А в центральной части напротив – участок пониженного давления. Таким образом, происходит быстрое перемещение воздушной массы от центра. Из-за разницы давлений, воздух стремительно начинает нагнетаться извне. Эти приборы требуют установки специального коллектора, выполняющего роль диффузора.

Конструктивно его устройство облегчает нагнетание воздуха внутрь корпуса, и в то же время заглушает шум во время его движения. Благодаря своему монолитному литью вентиляторы центробежного типа имеют увеличенную прочность. Применяться они могут при температуре от – 45 до + 60 градусов.

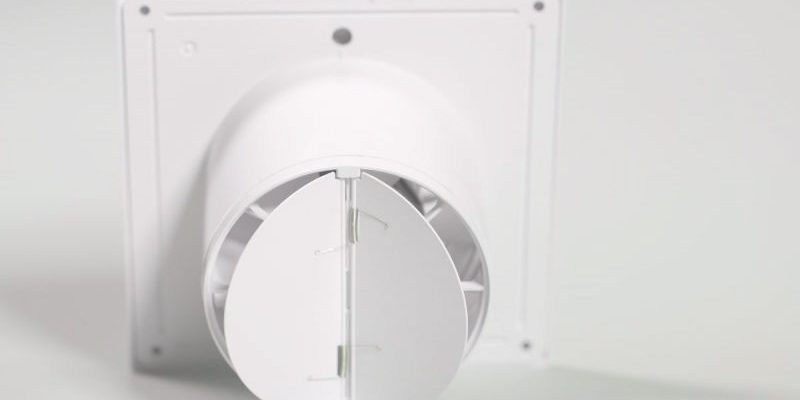

С обратным клапаном

Основное отличие всякой вентиляции от кондиционирования заключается в том, что в последнем случае устройства функционируют с загрязненным воздухом. Вентиляторы с обратным клапаном гарантируют замену воздуха с разными примесями в виде пуха, мошек, разных аллергенов на свежий воздух. Приборы такого вида приобрели большую популярность и повсеместно применяются в квартирах.

Используется такой тип вытяжки:

• для туалетной и ванной комнат;
• на кухнях;
• в подвальных помещениях;
• в курительных комнатах;

Запирающее устройство такого типа выглядит как лопасть с размером, чуть больше входного отверстия в корпусе вентилятора. При этом оно устроено так, что препятствует обратной тяге из вентиляционного колодца или с улицы вместе с посторонними частицами.

После включения вентилятора обратный клапан открывается, а при отключении закрывается. По своему устройству обратный клапан бывает автоматическим или ручным. В основном для вытяжки в бытовых вентиляторах применяются клапаны автоматического действия.

А также обратные клапаны определяют по виду установки (вертикальная или горизонтальная), материалу (пластик, металл) и по конфигурации (прямоугольная или круглая).

Вентилятор вытяжной с таймером

Устройства с таймером обычно работают при включении света в то или иное помещение. После того, как свет выключен, прибор работает еще какое-то время. При этом диапазон задержки регулируется в удобном режиме.

Причем настраиваются они в двух режимах:

1. 1. Вентилятор для вытяжки начинает свою работу при наличии на клемме возникшего сигнала, а заканчивает после того, как таймер отсчитает настроенный промежуток времени после выключения прибора.
2. Вентилятор включается по истечении одной минуты после включения света и останавливает свою работу также после окончания заданного отрезка времени.

Второй способ очень удобен в том случае, если нужно ненадолго зайти и выйти из помещения. Таким образом, нет необходимости в частом включении вентилятора, и к тому же такая настройка дает экономию электричества.

А также вентилятор с таймером может работать от отдельного выключателя. Особенно важно применение такого вытяжного устройства в туалетных и ванных комнатах, где необходимо, чтобы после процедуры комната еще какое-то время вентилировалась.

Радиальный

Механизмы такого вида выделяются от остальных моделей спиральной конфигурацией корпуса, внутри которого размещена крыльчатка. Под ее действием воздушный поток сжимается под влиянием центробежной силы, движется в радиальном направлении и устремляется из корпуса.

Лопасти радиального вентилятора, в зависимости от потребности, бывают направлены как в одном, так и в обратном направлении. В первом случае значительно увеличивается производительность, но и создается больше шума. Во втором варианте ощутимо снижается уровень шума, до 15% экономится электроэнергия, но и снижается мощность прибора. Небольшие размеры корпуса позволяют смонтировать прибор почти во всякий воздушный канал.

«Улитка»

Вентиляторы для вытяжки – «улитки» выделяются от обычных устройств корпусом своеобразной конфигурации. Причем производительность данных приборов значительно больше, чем у стандартных вентиляторов.

Принцип работы таких приборов довольно прост: после всасывания внутрь корпуса через входное отверстие воздушная масса начинает вращаться под большим давлением и постепенно устремляется на выход. По конфигурации корпус внешне напоминают улитку, и поэтому вентилятор получил такое название.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание.

Итак, советы специалистов при выборе бытовых вентиляторов:

1. Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
2. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
3. Уровень шума. На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
4. Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
5. Управление. Сенсор или кнопочная навигация.
6. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м².
7. Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
8. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
9. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м² должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

С развитием промышленного сектора большое количество технологических процессов потребовало принудительную подачу воздуха. Не осталась в стороне и бытовая сфера. Для обеспечения некоторых типов коммуникаций требуется регулярный приток свежего воздуха.

Элегантным решением этой проблемы стал центробежный вентилятор, который способен в автономном режиме нагнетать необходимое количество воздушной массы. Но как он устроен и как работает? Именно эти вопросы мы подробно разберем в нашей статье.

Рассмотрим конструкционные особенности прибора, его возможности, сферу применения, лучших производителей, продукция которых представлена на рынке. А также дадим рекомендации по выбору подходящей модели вентилятора.

Суть нагнетания и разрежения воздуха вентилятором

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения.

Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них.

Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

Галерея изображенийЦентробежные вентиляторы — самый простой вариант механических устройств, применяемых в обустройстве и организации систем вентиляции, различающихся по назначению, объему и типу движения воздухаРадиальные, они же центробежные, вентиляторы позволяют реализовать разнообразные проекты приточной и вытяжной вентиляции. Используются в основном без воздуховодовРаботой центробежного вентилятора управляет двигатель, мощность которого подбирают в зависимости от объема перемещаемой воздушной массыЦентробежные вентиляторы производятся для работы и в чистом воздухе без примесей, и во взрывоопасных сложных средахСамая простая разновидность вентиляторовВентиляторная установка на производственном предприятииДвигатель центробежного вентиляторного устройстваРазновидности радиальных вентиляторных агрегатов

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление.

На этих “трёх китах” стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (10⁵ кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба).

С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной.

Таким способом происходит перемещение молекул газа.

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам:

1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования.

Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Информация о видах вентиляторов подробно рассмотрена в другой нашей статье.

Конструкция вентилятора центробежного типа

Система центробежной конструкции являет собой нагнетательный механизм с радиальной архитектурой, который способен генерировать давление любого диапазона.

Предназначен для транспортировки одно- и многоатомных газов, в том числе химически “агрессивных” соединений.

Галерея изображенийВентиляторы центробежного типа применяются в вентиляционных системах зданий коммунальной, производственной, коммерческой категории. Служат для поставки свежего воздуха и отсасывания вредных летучих веществДвигатель и корпус вентилятора расположены на сварной и литой раме вентиляционной установки. Между ними находятся подшипникиРабочее колесо вентиляционной установки по сути является ступицей, которая жестко соединена с основным дискомРабочее колесо радиального вентилятора насажено на несущий вал, на котором расположены подшипникиЛопатки центробежного вентилятора зафиксированы на переднем и основном вращающемся диске. Они могут быть загнутыми вперед, назад или радиальнымиЦентробежные вентиляторы подразделяются по направлению вращения рабочего колеса на модели с правым и левым вращением. В большинстве вентиляторов направление можно поменятьВентиляторы с односторонним типом всасывания отличаются консольным вариантом установки рабочего колеса. В большинстве своем это небольшие и относительно небольшие конструкцииВентиляционные установки с двухсторонним типом всасывания характеризуются центральным расположением вращающегося колеса относительно подшипников. Обычно это крупногабаритные конструкцииТипичный центробежный вентиляторРасположение двигателя и корпуса на станинеВид сверху вентилятора центробежного типаРабочее колесо центробежного вентилятораЛопатки рабочего колеса вентилятораЛевое исполнение центробежного вентилятораВентилятор одностороннего всасыванияРадиальный вентилятор с двухсторонним всасыванием

Конструкция “облачена” металлическим/пластиковым корпусом, который называют защитным кожухом. Оболочка защищает внутреннюю камеру от пыли, влаги и других веществ, которые могут негативно влиять на работу агрегата.

Качественное вентиляционное изделие всегда имеет определённый класс защиты. Степень защиты оболочки (Ingress Protection) – единый международный стандарт качества изделия, который определяет уровень защищенности оборудования от влияния окружающей среды.

Вентилятор радиального типа развивает значительно большее давление, чем осевой вариант. Это обусловлено сообщением порции попавшего в барабан воздуха энергии, формируемой при переходе от входа к выходу из системы

Механизм приводится в движение электрическим мотором или двигателем внутреннего сгорания (характерно для промышленных вентиляторов). Самым распространённым методом является электродвигатель, который вращает вал с крыльчаткой.

Известно несколько вариантом передачи вращательного движения от мотора на импеллер:

• эластичная муфта;
• клиноременная передача;
• бесступенчатая передача (гидравлическая или индуктивная муфта скольжения).

Учитывая существование огромного количества фирм-производителей, которые создают уникальные системы с самыми разными динамическими параметрами, в распоряжении потребителей довольно обширный ассортимент вентиляторов.

В корпусе имеются два магистральных канала: входной и выходной. Газовая смесь входит в первый канала перемещается в камеру, там обрабатывается, после чего выходит в другой

В результате усиленной работы разработчиков имеем широкий спектр применения таких машин, в том числе:

• системы вентиляции и отопления в частных и многоэтажных домах;
• подача и очистка воздуха для нежилых зданий;
• фильтрационные системы в сельском хозяйстве;
• выполнение технологических процессов в лёгкой и тяжёлой промышленности разнообразного направления.

Существуют также варианты применения воздуходувок в системах пожаротушения и сверхбыстрой замены воздуха в замкнутом пространстве.

Такие вентиляторы работают с высокотемпературными газовыми смесями, что обязывает производителей включать в техническую документацию информацию о соответствии своего оборудования международным стандартам.

Проверенная и простая конструкция центробежного механизма имеет ряд явных преимуществ:

• высокая надёжность и непревзойдённая производительность;
• лёгкость и доступность обслуживания оборудования;
• безопасность интеграции и эксплуатации агрегатов;
• минимальные расходы на энергоресурсы и ремонт в случае выходя из строя.

Кроме того, воздуходувки отличаются довольно низким шумовым порогом, что позволяет их применять в бытовых условиях. Центробежные вентиляторы также имеют исключительно долгий срок службы за счёт отсутствия прямого соприкосновения рабочих частей механизма в рабочей камере.

Особенности рабочего цикла прибора

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток.

Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры.

Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности.

Известны две наиболее распространённые формы корпуса:

• округлые;
• спиралевидные.

Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. А спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

Спецификация центробежного вентилятора

Компрессорные системы характеризуются целым рядом конструкционных и динамических отличий, которые необходимо учитывать при их подборе и внедрении в систему вентиляции.

К спецификации относят:

• непосредственно саму конструкцию воздуходувки;
• тип двигателя;
• блок управления;
• размещение крыльчатки и передачу вращательного движения от мотора;
• угол расположение входного и выходного патрубка;
• материал из которого выполнены детали изделия, его габариты и вес.

Специалисты также обращают внимание на соответствие изделий международным нормам: стандарты ISO/IEC и ГОСТ, маркировки IP, директивы ATEX и т. д.

К динамическим особенностям относят технические параметры производительности воздуходувки: генерируемое давление и коэффициент перепада давления, скорость и максимальная температура потока, частота вращения вала и уровень звукового давления, КПД и мощность двигателя

Нагнетаемое давление – максимальное значение, которое способен создать вентилятор во время работы в номинальном режиме.

P_v = P_sv + P_dv,

Где: P_v – полное давление, P_sv – статическое давление, P_dv – динамическое давление.

Коэффициент перепада – разница между входным и генерируемым давлением (бар).

Объёмный расход воздуха – количество газовой смеси, которая перемещается за единицу времени (производительность). Обычно вычисляется в м³/ч для отечественных производителей, литр/мин – для зарубежных.

Частота вращения – количество полных оборотов крыльчатки за единицу времени. Вычисляется в шт/с или Гц. Нужно помнить, что уровень нагрузки воздушного вентилятора не должен превышать 75% от максимального.

Работая длительное время в режиме перегрузки с большой частотой вращения, вентилятор перегревается и может быстро выйти из строя. Но этот процесс можно контролировать, управляя им по своему усмотрению. Для чего используют регулятор скорости вращения вентилятора.

Звуковое давление – уровень шума от вращающихся деталей и трение воздуха металл. Измеряется на расстоянии 3 метра от источника, когда он работает в режиме максимальной нагрузки. Шум необходимо учитывать при выборе постоянно работающего вентилятора.

Большинство оборудования оснащается поглотителями шумов и фоновых звуков. Нормы для шума: не более 50 дБа для бытовых помещений и не более 75 дБа для промышленных

Одним из устройств с мизерным уровнем шума является безлопастный вентилятор.

Коэффициент полезного действия вентилятора является произведением трёх нижеуказанных коэффициентов:

• потери в потоке воздуха;
• утечки через зазоры в конструкции;
• механический КПД изделия.

Для центробежных вентиляторов общий КПД находится в пределах от 0.7 до 0.85, в осевых (канальных) – не более 0.95. Выбирая радиальный вентилятор необходимо учитывать коэффициент запаса электродвигателя 1.2. То бишь подбирать мощность электромотора на 20% больше от необходимой.

Мощность электродвигателя вентилятора определяется по формуле:

N = (Q*P)/(102*3600*КПД),

Где: Q – производительность (объёмный расход воздуха), P – генерируемое давление.

Подбор вентилятора согласно требований

Процесс подбора вентиляционного оборудования для промышленного объекта (рабочего цеха, ангара) довольно интересный и замысловатый процесс, который должен делать специалист. Особенности вентиляции производственных помещений детально рассмотрены здесь.

Для обычных квартир и частных домов уже существуют готовые решения. В общем случае (для 2–3 комнатной квартиры) имеем следующую архитектуру системы вентиляции:

• в жилых комнатах монтируются проветриватели, количество которых зависит от размеров помещений и числа жильцов;
• в кухне и санузле интегрируются вытяжные диффузоры плюс прокладываются воздуховоды к приточно–вытяжной установке.

Центробежный вентилятор включает блок управления, фильтр–систему для очистки воздуха, электродвигатель и непосредственно сам радиальный вентилятор.

Для указанной выше системы вентиляции подойдут настенные вентиляторы серии ЦФ производства Вентс с производительностью до 120 м³/час

Нынешний рынок вентиляционного оборудования представлен широким спектром фирм зарубежного производства: Systemair, Soler&Palau, OSTBERG, Rosenberg, HELIOS, Maico, Ruck Ventilatoren GmbH, AeroStar, Blauberg, Elicent, Rhoss, Frapol, CMT CLIMA, HygroMatik GmbH, Winterwarm, Tecnair LV, AERIAL GmbH, MITA.

Изделия от этих компаний будут отличным решением для задач вентиляции любого масштаба.

Не уступают им в качестве производства и надёжности оборудования отечественные бренды Вентс, Элком, Домовент и Веза. Если есть сомнения в точности произведённых расчётов или с выбором конкретной модели, рекомендуем обратиться в службу поддержки любой из компаний.

Если вы являетесь владельцем частного 1–2 этажного дома, производственного или коммерческого здания подобной площади (ресторан, склад, столовая, кафе, офис), при выборе оборудования необходимо учитывать объём помещений, кратность обмена воздуха, длину и сечение магистральных трубопроводов.

С задачами вентилирования и дымоудаления легко справятся многозональные воздуходувки или крышные вентиляторы серии КРОМ от компании Веза, вентиляторы серии ВН компании Вентс и другие

Обязательно обращайте внимание на дополнительный функционал центробежных вентиляторов и возможность интеграции в разнообразные системы кондиционирования.

Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

• регулируемыми таймерами и интервальными переключателями, фотодатчиками и детекторами влажности;
• регуляторами скорости и индикаторами состояний;
• датчиками перегрузки электродвигателя и отсутствия электрического питания сети;
• пружинными вибропоглотителями или резиновыми виброизоляторами.

Если вентилятор размещён внутри квартиры или дома, его можно закрыть съёмной лицевой декоративной панелью из алюминия или пластика, учитывая интерьер помещения.

Для многих пользователей существенным критерием при выборе вентилятора является уровень шума. Вы подбираете тихий вентилятор в ванную комнату? Рекомендуем ознакомиться с рейтингом бесшумных вентиляторов.

Выводы и полезное видео по теме

В следующем видео специалисты компании Элком доступно рассказывают о центробежных вентиляторах:

Ниже показан отличный пример монтажа бытового вентилятора в ванной:

Ещё один вариант установки бытового маломощного вентилятора в квартире:

Классический центробежный вентилятор является результатом многолетнего опыта в сфере проектирования и производства оборудования для вентиляции. Это не только великолепное решение для промышленности, но и оптимальный инструмент транспортировки воздуха для жилых и офисных помещений.

Вы задумались о приобретении центробежного вентилятора? Или заметили несоответствие в разобранном материале? Задавайте свои вопросы, уточняйте технологические аспекты в блоке комментариев.

А может вы уже установили такой вентилятор в ванной комнате? Довольны ли вы его работой? Правильно ли выбрали мощность прибора для своего помещения? Присылайте фото своего вентилятора и оставляйте свои комментарии.

Используемые источники:

• https://ventilsystem.ru/ventilyaciya/centrobezhnyj-ventilyator.html
• https://aeroclima.ru/ventilyaciya/vidy-vytyazhnyh-ventilyatorov/
• https://sovet-ingenera.com/vent/oborud/centrobezhnyj-ventilyator.html
