Согласно принятой мировой практике, потребители электроэнергии должны устанавливать приборы, учитывающие ее расход, и производить оплату в соответствии их показаний. В РФ, это требование закреплено на законодательном уровне. Снимать показания и производить расчет оплаты на их основе входит в круг обязанностей потребителя (владельца прибора). Но если с индукционными счетчиками электроэнергии проблем, как правило, не было, то с появлением электронных устройств у многих потребителей со снятием показаний возникают вопросы. Ответы на них можно найти в данной публикации.
Содержание
Индукционные приборы учета
Этот процесс для приборов старого образца довольно прост, достаточно переписать информацию с механического индикатора, где цифры отображают общее количество потребления электроэнергии за все время эксплуатации прибора. После этого из полученного числа вычитаются показания за предыдущий период. Результатом умножается на текущий тариф.
Показания вносятся в квитанцию оплаты. Раз в полгода энергокомпании имеют право произвести контроль прибора учета, что обязывает потребителя обеспечить к нему доступ.
На рисунке выше красным цветом отмечены сегменты механического индикатора, отображающие целое число, синим цветом – десятые доли киловатт-часов. Встречаются модели, без отображения дробной части. Ниже отображены параметры номинального тока, напряжения и частоты измерительного прибора. По скорости вращения барабана можно визуально оценить текущую мощность нагрузки.
Важно! Десятые доли в квитанцию не вносятся.
Индукционные приборы постепенно заменяются электронными, ввиду их несомненных преимуществ. Расскажем, в чем они заключаются.
Преимущества новых электронных приборов учета
Первый взгляд на лицевую панель электронного прибора может вызвать некоторое замешательство. Вместо привычного механического индикатора – цифровой дисплей, какие-то непонятные кнопки.
На самом деле, ничего сложного нет, ниже мы подробно расскажем, как снимать показания с различных электронных моделей. Что касается их преимуществ, то к таковым следует отнести:
- Индикация текущей даты и времени.
- Сохранение в памяти прибора показаний за предыдущий месяц.
- Передача данных с показаниями в центр контроля энергетической компании, предоставляющей услуги.
- Возможности многорежимной тарификации.
- Датчиком тока может быть шунт, трансформатор тока или оба одновременно.
Последний пункт имеет смысл рассмотреть подробнее.
Что такое многотарифный режим и его назначение
Как известно, нагрузка на энергосистему неравномерна. Днем потребление электроэнергии в разы выше, чем ночью (если быть точным, пик приходится утро и вечер). С целью мотивации населения во многих странах, включая Россию, были введены многотарифные системы с учетом особенностей того или иного города (населенного пункта).
Наиболее распространена двухтарифная система (день-ночь), также встречается и ее трехтарифная модификация (пик-полупик-ночь). Переход на такие схемы учета позволяет существенно сократить расходы на оплату электроэнергии. В качестве примера приведем расценку различных временных зон для города Санкт-Петербург (для квартиры с газовой печкой).
Пример: таблица тарифов для С.-Петербурга.
| Наименование тарифа | Стоимость (руб) | |
| Единый | 4,32 | |
| Двухзонный | день – T1 (7:00-23:00) | 4,55 |
| ночь – T2 (23:00-7:00) | 2,62 | |
| Трехзонный | пик – T1 (7:00-10:00 и 17:00-21:00) | 4,58 |
| полупик – T2 (10:00-17:00 и 21:00-23:00) | 4,32 | |
| ночь – T3 (23:00-7:00) | 2,62 |
Как видите, разница в цене между ночным и дневным тарифом отличается чуть меньше, чем в два раза. Даже если только включать стиральную машину, когда будет действовать ночной тариф, можно существенно сэкономить.
Для перехода на двух или трех тарифную систему необходимо установить электронный прибор учета электроэнергии, конструкция которого позволяет вести подобный отсчет. Что касается индукционных модификаций, то у них нет такой функциональной возможности.
Как снять показания счетчика электроэнергии день-ночь?
Ввиду большого ассортимента электронных моделей дать единый алгоритм действий не представляется возможным. Подробная инструкция приводится в техдокументации, которой комплектуется каждое устройство. Далее в статье мы подробно распишем процесс для наиболее распространенных моделей, а пока расскажем об общем принципе расчетов по двухтарифной системе.
Все электронные счетчики имеют встроенные часы, что позволяет производить учет расхода электроэнергии для различных временных зон. В двухтарифных моделях их две – Т1 (день) и Т2 (ночь), время их действия было приведено в таблице выше. Для каждого периода ведется отдельный подсчет. При этом устройство хранит в памяти показания предыдущего отчетного периода, что довольно удобно для расчета. Проще всего объяснит процесс на примере.
Допустим, 20 октября нам необходимо снять показания, на текущую дату они следующие:
- Для тарифа Т1 – 2052,95 кВт*ч.
- Т2 – 1024,16.
- Всего – 3077,11.
Переписываем эти данные в квитанцию и вызываем информацию по предыдущему отчетному периоду (20 сентября), допустим, у нас отображается:
- Т1 – 1892,81.
- Т2 – 926,1.
- Всего – 2818,91.
Считаем разницу, после чего записываем результат:
- Т1 – 160,14.
- Т2 – 98,06.
- Всего – 258,2.
Заносим эти данные в квитанцию. Далее вычисляем оплату путем умножения на их стоимость в соответствии с текущими тарифами. Например, согласно информации в приведенной выше таблице, для С.-Петербурга эти расчеты будут следующими:
Т1 – 160,14 х 4,55 = 728,67 руб.
Т2 – 98,06 х 2,62 = 256,92 руб.
Как снимать показания с многотарифного счетчика
Процедура практически такая же, как с двухзонным прибором учета. Разница заключается в том, снимаются три показателя – Т1 (пик),Т2 (полупик) и Т3 (ночь). Время действия тарифов было приведено в таблице выше. Общий принцип действий при расчете оплаты, такой же как для двухтарифных модификаций.
Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234
У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.
Процедура снятия показаний осуществляется следующим образом:
- Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
- После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
- Отображение информации производится в следующем формате:
- Наименование тарифа (Т1-Т3).
- Собственно, показания (число с двумя знаками после запятой).
Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК.
Как снять показания счетчика электроэнергии Энергомера СЕ 101, СЕ 102, ЦЭ6803В?
У электронных устройств моделей Энергомера процедура получения показаний довольно проста и не требует никаких нажатий управляющих клавиш, собственно на некоторых модификациях они вообще отсутствуют.
Каждые 10-15 секунд на табло циклически отображаются данные временных зон от Т1-Т2 или Т1-Т3 (в зависимости от модификации прибора) и их суммарное значение. При этом в верхней части экрана отображается наименование тарифа (Т1-Т3 и Т – общей суммы) и, собственно, показания в виде числа с двумя знаками после запятой.
Возможность просмотра показаний за прошлый период не предусмотрена.
Как снимать показания со счетчика электроэнергии Микрон?
Данная процедура также не отличается сложностью. При помощи кнопки (на рис. 7 она отмечена красным) выбирается соответствующий режим отображения информации.
На корпусе, ниже информационного табло нанесены названия режимов, над текущим из них на экране изображается «птичка». Чтобы правильно снять показания необходимо кнопкой установить режим Т1-Т3. Например, если отметка стоит над Т2, то отображенные данные будут соответствовать показателям выбранного тарифа.
Надеемся, что приведенная информация поможет тем, кто не знает, как снимать показания счетчиков.

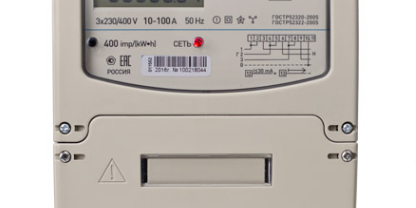

Счётчик Энергомера ЦЭ6803В – трёхфазный прибор для замера потраченной электроэнергии, используемый в частном секторе, промышленном производстве или для установки в общественных помещениях.
Устройство отличается следующими особенностями:
- возможностью эксплуатации в условиях защиты от неблагоприятной окружающей среды при температурном режиме воздуха от -40 до +60°С;
- функцией подключения к сторонним устройствам посредством предусмотренного входа;
- наличием двух индикаторов, сигнализирующих о включении в сеть и интенсивности расхода электроэнергии;
- подключении в сеть переменного электротока с 3-мя или 4-мя проводами;
- защитой от несанкционированного вмешательства в подсчёт данных.
Конструкция прибора соответствует установленным стандартам качества и позволяет эксплуатировать изделие на территории России.
Технические характеристики
Технические характеристики счётчика ЦЕ6803В
Срок службы прибора
Изготовитель предусматривает 30-летний нормативный срок эксплуатации прибора. В случае выхода из строя оборудования в течение первых 4-х лет работы, изделие принимается на гарантийный ремонт в сервисном центре изготовителя, если поломка не вызвана неправильным подключением или нарушением предусмотренных правил эксплуатации.
Межповерочный интервал
Чтобы избежать проблем с представителями контролирующих органов, потребитель должен предоставлять счётчик к регулярной поверке не реже 1-го раза в 16 лет. Также следует убедиться, что продукция прошла заводскую поверку после изготовления, о чём свидетельствует соответствующая запись в паспорте.
Стоимость счётчика
Цена продукции определяется комплектацией и тарифами продавца. Стоимость данной модели колеблется в пределах от 2200 до 3400 рублей, учитывая вышеуказанные факторы.
Преимущества прибора
Счётчик характеризуют следующие достоинства:
- надёжность конструкции и широкий температурный диапазон окружающей среды;
- возможность подключения к сторонним приборам для контроля и настройки данных;
- защита от хищения электроэнергии с использованием магнита;
- низкая погрешность учёта данных;
- возможность установки необходимых параметров аппарата;
- сигнализация о подключении к сети и скорости потребления электроэнергии;
- удобство в эксплуатации и долговечность.
Рекомендуем: Счётчик Энергомера СЕ300 — срок службы и преимущества
Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.
Возможные неисправности и их устранение
Как снять показания
В порядке снятия показаний разобраться не составит труда. Для этого выписывается целое значение число расположенное до запятой(жёлтый прямоугольник), далее из числа на табло вычитаем число месяц назад(иногда оно написано в квитанции о последней оплате) и умножаем на расценку за 1 кВт.
Цифра(ы) расположенные в красном прямоугольник для учёта электроэнергии не учитываются.
Разновидности данного счётчика
Выпускаются две разновидности данного прибора, отличающиеся исполнением корпуса.
Расшифровка маркировки счётчиков ЦЕ6803В
R31
Особенности крепежа указанной модели – на ДИН-рейку.
Габаритные размеры счётчика типа R31
R32
Для крепления в щиток и на ДИН-рейку.
Габаритные размеры счётчика типа R32
Ш33
Устанавливается винтами в электропанели.
Габаритные размеры счётчика типа Ш33
Перечисленные исполнения выпускаются в различной комплектации, характеризующейся отличиями в классе точности, токовых параметрах, разрядности дисплея, количеству проводов сети, для которых устройство предназначено.
Детальнее об особенностях комплектации рассказывается в руководстве по эксплуатации.
Технический паспорт счётчика Энергомера ЦЭ6803В
Установка счётчика
Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.
Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика
Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.
Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.
Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:
Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:
- М – модифицированный, литера Ш на этом месте означает на шунтах.
- R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
- Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
- Схема включения.
- Номинальный и максимальный ток устройства.
- Номинальное напряжение.
- Число тарифов, в нашем случае 1Т.
- Класс точности электросчётчика.
Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.
Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.
Срок службы, в среднем до 30 лет, межповерочный период 16 лет.
Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%.
Подключение счётчика «Энергомера» ЦЭ6803В
Подключение электрического оборудования требует соблюдения определённых правил техники безопасности, основное из которых – это проведение работ только при выключенной электроэнергии!
Рекомендуем: Электросчетчик НЕВА 102 — однофазный, однотарифный
Монтаж и включение в сеть счётчика электроэнергии ЦЭ6803В достаточно несложная операция. Но, требует внимательности и аккуратности.
- Предварительно необходимо проверить целостность корпуса прибора, наличие пломб на соединительных винтах корпуса. На пломбах указывается дата проверки и печать поверителя.
- Соединяем провода через клеммную колодку согласно схеме включения в сеть. Первым закручивается верхний винт, после его окончательного затягивания, протягивается нижний. Для удобства монтажа при прокладке проводки стоит оставлять небольшой запас провода, длиной 80-100 мм, это позволит свободно оперировать с ними. Многожильный провод можно облудить паяльником или опрессовать.
- После окончания работ проверить все соединения и проконтролировать правильность подключения проводов. Фаза А, на проводе с жёлтой изоляцией, фаза В на проводе с зелёной, С на жиле с красной, нулевая N, синий провод и заземление PE, на жёлтом с зелёной продольной полосой.
После подключения счётчика должна загореться индикаторная лампочка на его табло.
Как снять показания и рассчитать оплату?
При снятии показаний с этого счётчика может возникнуть только один вопрос. На части корпусов электросчётчиков цэ6803в есть графическое изображение запятой. В этом случае подаются те показания, что отмечены до неё.
При отсутствии графического обозначения подаются все цифры с табло.
На дисплее электронного отчётного механизма имеется точка, при снятии показаний ориентируемся на цифры до неё.
Уточнить количество израсходованной за отчётный период электроэнергии и рассчитать её стоимость можно следующим образом:
- Снимаем показания счётчика.
- От получившейся цифры отнимаем показания за предыдущий отчётный период. Получаем значение израсходованной за время между проверками электроэнергии.
- Умножаем получившиеся число на стоимость кВт/ч из вашего тарифного плана.
Результат покажет вам стоимость израсходованной электроэнергии.
Счётчики электроэнергии «Энергомера» ЦЭ6809В выпускаются по настоящее время, эта серия широко распространена в РФ, и довольно часто встречается в продаже. Средняя стоимость счётчика составляет 3000 рублей.
Рекомендуем: Описание и технические характеристики счетчика Меркурий 231 АМ/АТ
инструкция ЦЭ6803В
Здравствуйте, если у вас стоит счетчик Энергомера ЦЭ6803В и пришло время снимать показания, то сегодня разберем как снять и записать показания, как рассчитать сумму к оплате за весь период и за текущий месяц.
Энергомера ЦЭ6803В — это трехфазный счетчик для учета расхода электричества. Прибор считает по одному тарифу. Показания выводятся на электромеханическое табло счетчика. Данный электросчетчик может отличаться типами корпусов и установленным отсчетным устройством — это может быть 6 или 7 разрядное табло электронное, либо механическое. Корпус может быть предназначен для установки в щиток или на din-рейку.
Время поверки (межповерочный интервал) счетчика данной модели — 16 лет.
Снимаем показания со счетчика
Запятая есть на табло
Итак, если у вашего счетчика есть запятая и крайняя правая цифра окаймлена красной рамкой, то записываем число до этого разряда (т.е крайнюю правую цифру не берем)
Запятой на табло нет
Если на вашем счетчике нет запятой и крайняя цифра не выделена в рамку или не покрашена сплошным цветом, то берем все цифры с табло счетчика.Часто возникает вопрос сколько цифр записывать на этой модели счетчика, как определить значность (разрядность) так как есть модели у которых на крайний правый разряд нанесены ризки — нет запятой пишем все цифры.
Если установлено электронное табло то вместо запятой стоит точка, записываем число до точки.
Для расчета расхода электроэнергии за текущий месяц нужно из показаний счетчика за текущий месяц вычесть число киловатт за прошлый месяц, таким образом мы узнаем сколько израсходовано киловатт/часов в этом месяце.
Для подсчета суммы к оплате за свет (электроэнергию) мы умножаем количество киловатт которое набежало в этом месяце на стоимость за 1кВт/час согласно вашему тарифному плану.
Обзор электросчетчика
Для дополнительного и более глубокого изучения счетчика Энергомера ЦЭ6803В прилагаем к статье инструкцию, в которой написаны все технические характеристики моделей, способы подключения и правила эксплуатации.
Иснтрукция Энергомера ЦЭ6803В
Для каждомесячной оплаты за потребленную электроэнергию, нужно передавать данные в абонентскую службу либо без помощи других проводить расчеты. В хоть каком случае, нужно снять показания счетчика электроэнергии, а позже провести надлежащие деяния. Как это сделать разглядим далее.
Снимаем показания с индукционных счетчиков
Индукционные счетчики можно отличить по крутящемуся колесу, которое размещено чуток ниже рамки с цифрами.
Эти числа и есть показания счетчика. Количество цифр зависит от модели.
Как снять показания счетчика электроэнергии индуктивного и электронного
Сколько цифр списывать
Обычно на табло индукционного счетчика есть 5, 6 либо 7 цифр. В большинстве случаев крайняя цифра, пореже две, разделены запятой, цветом либо различаются по размеру. Все числа опосля запятой при снятии показаний не учитываем.
Они указывает десятые и сотые толики киловатта и не должны учитываться. То есть все числа опосля запятой не принимаем во внимание.
Есть модели с 3-мя цифрами означающими и 2-мя опосля запятой
Есть счетчики электро энергии, в которых нет цифр опосля запятой. Тогда при снятии показаний пишите все цифры
Но стоит держать в голове, что есть модели счетчиков, в которых запятой нет. В этом случае при снятии показаний нужно списывать все числа. Ежели этого не делать, рано либо поздно придется доплачивать разницу, а она выходит традиционно ооочень большой.
Так что будьте внимательны.
Если неуверенны, есть ли в вашем счетчике запятая, спишите модель, заглавие и позвоните в абонентскую службу организации, поставляющей электричество. Пусть они уточнят, сколько цифр в вашем случае нужно списывать при снятии показаний. Также можно вызвать на дом контролера либо уточнить эти данные у электрика управляющей кампании.
Как снимать
Сразу опосля установки счетчика для вас выдали на руки акт, в котором указаны исходные числа.
Когда приходит снимать показания счетчика света, берете листок бумаги, переписываете туда те показания, которые есть на текущий момент (без учета цифр, отделенных запятой). Можно также не переписывать нули, которые стоят сначала до первой числа (смотрите фото).
Пример показаний индукционного счетчика
Для дальнейшего расчетов нужны данные за предшествующий месяц. В 1-ый месяц использования вы их берете из акта установки, а в предстоящем нужно либо хранить квитанции либо вести журнальчик учета.
Где и как они будут храниться ваш выбор.
Некоторые абонентские службы работают так, что для вас и считать ничего не необходимо, просто нужно в определенный просвет времени передать данные. Их автоматизированная система сама запишет на ваш лицевой счет (или сделает это оператор), позже произведет начисления без помощи других и сформирует квитанцию. Для вас остается лишь оплатить выставленный счет. Но даже в этом случае, для контроля, можно считать сколько вы должны платить ха электроэнергию без помощи других.
Естественно, маловероятно что компы ошибутся (считают они), но не достаточно ли
Как считать
Чтобы самому посчитать электроэнергию по счетчику, от написанной лишь что вами числа отнимаете ту, которая была ранее. Получаете количество киловатт, израсходованных за крайний период.
Для примера разглядим показания на фото выше. Пусть прошлые были , текущие (цифры опосля запятой игнорируем). Считаем расход электроэнергии: = кВт.
Чтоб выяснить сколько нужно платить, нужно умножить приобретенное количество киловатт (в данном случае кВт), на план. Получите ту сумму, которую придется выложить за свет.
Если счетчик стоит долго, рано либо поздно он обнулится на первых позициях покажутся нули.
Как считать расход электро энергии в этом случае? Все чрезвычайно просто. На этот раз придется переписывать показания со всеми нулями, а перед первым поставить 1. К примеру, вы пришили снять показания со счетчика, а там лишь крайние числа отличны от нуля.
Либо, как на фото ниже, стоит лишь единица.
После обнуления может быть таковая картина, либо может быть две числа отличны от нуля, либо три
Переписываете значение как есть, со всеми нулями (но числа опосля запятой не пишем), перед первым нулем ставим единицу, а позже считаем как ранее. Давайте посчитаем показания на фото. Списываем показание, поставив впереди 1: Пусть крайние показания были Отнимаем = кВт.
Итого, расход за отчетный период составил кВт. В предстоящем показания электросчетчика списываете как до этого, без нулей, стоящих впереди и не подставляя единицу.
Показания электронных счетчиков электроэнергии
В электронных электросчетчиках установлено не механическое табло с перескакивающими цифрами, а электронное. На нем может отображаться не лишь числа, отображающие сколько киловатт потрачено, но и дата, время работы счетчика, некие остальные данные. В большинстве электронных счетчиков света эти данные сменяют друг друга через несколько секунд.
Ежели счетчик многозоновый, поочередно показываются показания по каждой зоне ( Т1, Т2, Т3, Т4).
Чтобы снять показания счетчика электроэнергии электронного типа можно дождаться пока покажется подходящая информация и списать ее. 2-ой вариант надавить на клавишу ввод. Может быть, жать придется не один раз пока не покажется подходящая информация. Ее можно отличить по значкам, высвечивающимся на экране. Традиционно это Т1, Т2, Т3, Т4 либо слово TOTAL.
Например, на фото внизу, на экране в верхнем левом углу лицезреем значок Т1 и чуток далее числа большего размера 72, Ежели приглядеться, за ними стоят единицы измерения кВт ч.
Это и есть потребленная электроэнергия по первой зоне Т1 (дневной тариф).
Пример показаний электронного счетчика
После того, как высветились нужные данные, их записывают в квитанцию и дальше проводит расчеты (описаны выше). Ежели данные просто нужно передать в абонентскую службу, их можно записать на листочек.
Будьте внимательны! Здесь тоже переписывать нужно лишь целую часть, не беря во внимание знаки опосля запятой.
К примеру, в данном случает (на фото выше) передавать либо проводить расчеты надо лишь с цифрой 72 без хвоста.
На электронном счетчике Энергомера смотрится незначительно по-другому
Как снять показания со счетчика Меркурий
Есть однотарифнные счетчики Меркурий (в спецификации они обозначаются как ), и многотарифные (с цифрами опосля точки хорошими от нулей, к примеру Меркурий 01, может стоять еще 02 либо 03).
В них различается количество зон, а также наличие/отсутствие пульта управления.
Независимо от модели показания снимаются идиентично.
Придется просто различное количество раз жать на клавишу ввод либо ожидать возникновения большего количества цифр.
Электросчетчики Меркурий попеременно демонстрируют время, дату, позже тарифы по зонам. Поначалу высвечивается время в обыкновенном тарифе часы, минутки, секунды показываются чуток выше. Потом через несколько секунд на экране возникает дата. Она отображается также в обычном формате: число, месяц, год.
Время и дата
После этого начинается показ тарифов.
В левом верхнем углу возникает заглавие тарифа: Т1, Т2, Т3 либо Т4. Их количество зависит от установленной у вас модели. Высвечиваются они все попеременно. На этом шаге их можно записывать (целую часть, без символов опосля запятой).
Показания двухтарифного счетчика Меркурий
После всех тарифов возникает контрольная сумма всех тарифов. Дальше цикл повторяется время, дата, тарифы, суммарное значение и т.д.
Последней возникает сумма показаний всех тарифов
Цифры на экране сменяются раз в секунд в зависимости от опции.
Полностью можно успеть записать.
Но ежели не успели, можно переключить на тарифы в ручном режиме. Для этого нужно в хоть какой момент времени надавить клавишу ввод. На фото она под красноватым светодиодом. Нажимаете на клавишу (нажали/отпустили) пока не покажется требуемое вас значение. Чтоб переключиться на последующее, нажимаем еще раз. Совершенно несложно.
Немного труднее будет с расчетами, так как для вас придется высчитывать количество израсходованных киловатт по каждой зоне. На этом все трудности закончатся. Как снять показания многотарифного счетчика электроэнергии вы сейчас понимаете.
Все другие модели счетчиков Меркурий не достаточно чем различаются в этом плане.
Даже клавиши у них смотрятся идиентично и размещены в одном и том же месте.
Счетчики Энергомера
Снятие показания счетчика электроэнергии Энергомера день-ночь (двухтарифного либо многотарифного) происходит точно также. Разница в том, что клавиша на данных электросчетчиках именуется ПРСМ (просмотр). Клавиш может быть две либо три зависит от модификации.
Счетчик электроэнергии Энергомера СЕ
При нажатии на эту клавишу возникают числа, отображающие сколько киловатт накрутили по каждой зоне плана. Больше никаких различий нет.
Снять показания со счетчика электроэнергии Микрон
В многотарифных электронных счетчиках электроэнергии Микрон на корпусе имеется лишь одна клавиша, на нее и нужно жать чтоб вывести требуемые показания на экран.
Лишь в данном случае нужно дождаться пока на мониторе не покажутся галочки над знаками Т1 и R+ (смотрите фото). Это будет показание по первому тарифу.
Как снять показания с электросчетчика Микрон модель СЭБ-1ТММ
Потом нажимаем на ту же клавишу, пока галочки не покажутся над Т2 и R+, ежели зон больше, нажимаем далее. Вот так снимают показания с этого счетчика день/ночь.
Счетчики Saiman
Сейчас во почти всех регионах безвозмездно подменяют старенькые индукционные счетчики на электронные и почаще всего ставят приборы компании Saivan. Это чрезвычайно обыкновенные устройства, в них нет клавиш, которыми можно принудительно листать показания.
Приходится просто ожидать пока высветится требуемое значение. То есть, в данном случае снять показания счетчика электроэнергии, просто подождать, пока высветится требуемое значение (TOTAL) и записать его в квитанцию (или передать в подобающую службу).
Чтобы было проще ориентироваться, вот порядок, в котором высвечиваются данные в данном электросчетчике:
- дата;
- время;
- номер счетчика;
- передаточное число ();
- TOTAL показания однотарифного счетчика либо высвечиваются поочередно Т1, Т2, TOTAL для счетчиков типа день/ночь (двухтарифных).
В квитанцию нужно записывать показания TOTAL или Т1 и Т2 и также общие TOTAL.
Еще раз напомним, записывать необходимо лишь целую часть, без учета цифр опосля запятой. Ту же информацию сможете поглядеть в видео формате.
Счетчики с автоматической передачей данных
Многие производители устройств учета электрической энергии выпускают модели, которые передают показания по специально организованному каналу в автоматическом режиме. Установка и настройка этого оборудования наиболее непростой процесс, зато для вас не нужно будет волнуется о том, как передать показания счетчика электроэнергии. Они уходят сами.
Как снимать показания с трехфазных счетчиков
Трехфазные электросчетчики есть 2-ух типов старенького типа, требующие наличия трансформаторов и электронные прямого включения (без трансформаторов).
Ежели установлен электронный, снять показания счетчика электроэнергии нужно также, как описано выше. Просто записать значения, дождавшись пока подходящая информация высветится на экране либо пролистать данные до нужной страницы.
Подключение электросчетчика в трехфазной сети через трансформаторы тока
Если выделена крупная мощность либо стоит устройство учета старенького эталона, на каждую из фаз устанавливается трансформатор. Для снятия показаний в этом случае нужно знать коэффициент трансформации.
Снятые показания нужно умножить на этот коэффициент. Приобретенная цифра и будет фактическим расходом.
Но вообщем, необходимо читать контракт. Там обязана быть прописана процедура расчетов в неких организациях выписывают показания, внизу проставляют данные трансформатора либо коэффициент трансформации, а фактически расчеты производит сам оператор. Так что при наличии 3-фазного счетчика, уточняйте форму и порядок расчетов при установке и опломбировке устройства учета и вводе его в эксплуатацию.
РЕКОМЕНДОВАННОЕ К ПРОСМОТРУ ВИДЕО:
похожие статьи:
Какие бывают сушилки для бельяКакого цвета бывают унитазыКак обработать обувь воскомИспользуемые источники:
- https://www.asutpp.ru/kak-pravilno-snimat-pokazanija-schetchikov-jelektrojenergii.html
- https://pouchetu.ru/elektricheskij/energomera-tse6803
- http://maloplatim.ru/tse6803v.html
- https://schetchik-info.ru/schetchik-tse6803v-pokazaniya/
- https://dolgostroi.pro/drugoe/kak-snimat-pokazaniya-s-elektroschetchika-energomera.html
