Как уберечься от ожогов и других неожиданных сюрпризов под душем и одновременно уменьшить потребление воды? Самый эффективный способ — заменить обычный смеситель термостатическим.
Термостатический смеситель — ещё одно важное звено в комфорте современной ванной комнаты. Его задача — избавить пользователей от необходимости каждый раз регулировать подачу холодной и горячей воды, чтобы обеспечить наиболее комфортную температуру на выходе. Быстрота реакции термостата гарантирует, что, пока вы принимаете душ или какую-либо другую процедуру, температура воды будет оставаться постоянной, даже если в это время работает стиральная или посудомоечная машина, кто-то в вашем доме включит воду в кухне или воспользуется смывом в туалете.

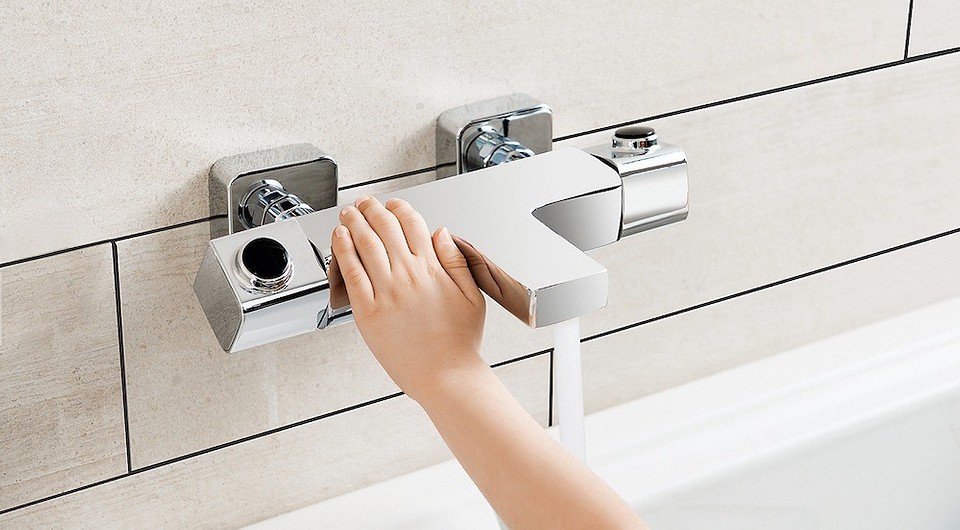

Термостатический смеситель Grohtherm 2000 не только защитит от ожогов, но и будет служить удобной полочкой для банных принадлежностей.
Какой смеситель выбрать: механический или электронный?
Устройства с электронной начинкой дороже, сложнее в техническом плане, они подключаются к розетке через сетевой адаптер либо имеют батарейку, которая подлежит регулярной замене. Управление электронным терморегулятором осуществляется посредством кнопок (выносных или на корпусе смесителя), сенсоров, дистанционного пульта. В быту электронный смеситель-термостат с дисплеем — прибор с избыточным функционалом. Подобное оборудование больше предназначено для установки в медучреждениях, общественных заведениях.
Термостат для душевой системы AXOR Showerpipe 800 (171 254 руб.).
Оно также актуально в контексте умного дома. Механические термостаты получили в быту более широкое распространение: они не нуждаются в подключении к электросети, а их регулировка осуществляется с помощью обычного вентиля или рычажка. Такой смеситель дешевле своих электронных аналогов.
Комплект Hydra, включающий термостат с изливом, — это дополнительные удобства (34 500 руб.).
-
Сантехническое оборудование
Как выбрать смеситель с душем для ванной комнаты: разбираемся в видах и особенностях
Как устроен смеситель?
Внутри корпуса термостатического смесителя находится смешивающий клапан, управляемый картриджем (патроном) — устройством, позволяющим поддерживать постоянную температуру смешанного потока воды независимо от перепадов давления в системе водоснабжения. Он содержит внутри воск или (что чаще) состоит из биметаллических пластин, чувствительных к температурным колебаниям потока воды. Как только вода становится чуть холоднее или горячее, патрон реагирует сжатием или расширением и меняет соотношение потоков, восстанавливая заданную температуру.
Пружины, поршни, биметаллические пластины, каналы клапана подобраны таким образом, чтобы в широком диапазоне напоров воды можно было поддерживать одну и ту же температуру на выходе из смесителя. Если вдруг в сети уменьшится давление, вы почувствуете только изменение напора, температура воды при этом не изменится. Этого не случится и при внезапном выключении, а потом включении подачи воды во время приёма душа — смеситель сразу выдаст воду комфортной температуры.
Термостат AXOR Starck Organic.
«Говорящие» символы на поверхности корпуса термостата показывают, какие рычаги отвечают за интенсивность напора, а какие — за температуру. Данная опция позволяет быстро, точно и просто настроить комфортный поток. Из диапазона температур, указанных на шкале, вы выбираете комфортную температуру для тела (оптимальной является температура 38 ˚С). Рукоятка выбора температуры оснащена стопором безопасности, что обеспечивает защиту от ожога. Пока вы не активируете кнопку стопора, переустановить температуру можно будет только в сторону уменьшения. Конструкция смесителя не позволяет корпусу нагреваться протекающей горячей водой: прикоснувшись к нему, вы не обожжётесь.
Термостаты Grohe, hansgrohe, Ideal Standard, Oras, Jacob Delafon, Kludi, Roca могут работать в экономном режиме, сокращая расход воды до 50 %.
Термостатический смеситель в комплекте душевой стойки Grohtherm 3000 Cosmopolitan (монтаж на стену) (от 33 090 руб.).
Где лучше установить термостат?
Термостатом можно оснастить и кухонную мойку, и раковину, и биде. В кухне термостат не так востребован — температуру воды приходится постоянно менять. А часто перенастраивать термоэлемент не рекомендуется.
Актуальнее всего применение термостата в ванне/душе или в душевой кабине. Особенно когда от одной и той же подающей трубы есть отводы на душ, стиральную машину и в кухню. И если стиральная или посудомоечная машина включит забор холодной воды и давление в трубе упадёт, термостат отреагирует на изменение температуры и выровняет соотношение потоков.
Термостат для душа: модель AquaHeat SS3 (11 042 руб.).
Устанавливаем смеситель: внешний и скрытый монтаж
По виду монтажа термостатические смесители ничем не отличаются от обычных моделей: они могут быть как внешнего, так и скрытого монтажа. Во втором случае исполнительный механизм (узел смешивания), заключённый в специальную монтажную коробку, встраивается в стену. Подобная конструкция гармонирует с любым дизайном ванной комнаты. Ведь снаружи остаётся эстетически привлекательная функциональная часть — декоративная панель с элементами регулировки температуры и расхода воды и переключения позиций подачи воды на ванну или в душ, а также излив.
Установку смесителя скрытого настенного монтажа можно осуществить только на стадии ремонта, причём до этапа облицовки ванной комнаты плиткой. Чтобы упростить монтаж встроенного смесителя и облегчить пользователю выбор модели, некоторые производители арматуры (Grohe, Hansa, hansgrohe, Ideal Standard, Kludi, Oras и др.) разработали специальные универсальные системы (блоки) скрытого монтажа. Они соответствуют единому стандарту присоединительных размеров и креплений и совместимы с любыми моделями (в том числе термостатами) конкретного производителя.
</figure>
Что касается смесителя наружного монтажа, то к стене крепится весь его корпус, оснащённый выпуском для воды, к которому подсоединяется душевой шланг. Дизайн корпуса вытянутый: овальный или прямоугольный.
Средняя стоимость механических термостатов наружного монтажа — 5500–7000 руб., скрытого — до 30 тыс. руб.
</figure>
Преимущества термостата
- Экономичность. Точные настройки системы позволяют сократить общий расход воды, который возрастает, если устанавливать нужную температуру вручную. Уменьшить расход воды в 2 раза поможет ЕСО-функция (она есть во многих приборах). Для переключения смесителя на экономичный режим необходимо просто повернуть ручку переключателя на указатель ECO.
- Комфортная стабильность. В ходе гигиенических процедур можно быть уверенным, что смеситель для душа с термостатом не допустит перегрева воды выше заданной температуры или не позволит обрушиться ледяному потоку. Это особенно важно для семей с маленькими детьми.
- Безопасность. В процессе эксплуатации смеситель не только гарантирует постоянную комфортную температуру воды. Температура наружной поверхности остаётся такой же, как и температура принимаемого вами душа.
- Простота монтажа. Условие работы термостата смесителя — подвод: горячая вода слева, холодная справа.
Чтобы сделать водную процедуру комфортной и безопасной, достаточно выставить нужную температуру.
Как правильно подключить смеситель?
Непременным условием корректной работы термостатического смесителя является правильное подключение его к системе водоснабжения: слева — горячая вода, справа — холодная (европейский стандарт). Перепутав подводы горячей и холодной воды при подключении, вы получите на выходе из смесителя воду, температура которой будет меняться произвольно, а сам прибор быстро выйдет из строя. В советские времена было принято подводить воду по обратной схеме, которую до сих пор можно встретить не только в старых, но и в новых домах.
- Источник: Журнал «Идеи вашего дома» №234
- Текст: Софья Ривес
Поделиться ссылкой</div></div>
Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.
Управление водяным теплым полом
На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.
Конструкция теплого пола
Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.
Терморегуляторы теплого пола
Как регулируется температура водяной системы подогрева пола
Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.
Контуры теплого пола
Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.
Коллектор теплого пола
Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.
В системе обязательно присутствует насос
Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).
Терморегулятор и сервопривод для водяного подогрева
Для регулировки температуры нужен коллектор, термостат и сервопривод
Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.
Что могут контролировать терморегуляторы
Термостат для теплого пола водяного
В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:
- температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
- температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
- комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.
Теплый пол водяной — распределение температуры
Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.
Виды и краткие характеристики терморегуляторов
Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.
- Механические терморегуляторы.
Терморегулятор для теплого пола механический
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
Механические терморегуляторы с выносным датчиком температуры
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.
Механический терморегулятор
- Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Сенсорный тип терморегулятора
- Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные терморегуляторы теплого пола
- Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Беспроводной программируемый терморегулятор
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Терморегулятор для теплого пола программируемый
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
- Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.
Как работают терморегуляторы
Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.
- Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
- Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
- Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
- Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.
Принцип работы
Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.
Советы по выбору терморегуляторов
Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.
Выбор терморегулятора
По каким критериям подбирать устройства?
- Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
- Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
- Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.
По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.
Щитовые регуляторы
Какая модель лучше
Как пользоваться механическим терморегулятором
Механический регулятор
На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.
Термоконтроллер для теплых полов
Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.
На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.
Электрический сервопривод
Сервопривод в разрезе
Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.
Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.
Видео – Терморегулятор для водяного пола
Электрические и водяные системы напольного обогрева неспособны самостоятельно поддерживать заданную температуру в помещениях частного дома. Хозяин приспосабливается регулировать мощность котла или греющих контуров вручную, добиваясь комфортной температуры воздуха. Чтобы организовать автоматическое управление микроклиматом, нужны терморегуляторы для теплого пола (ТП), устанавливаемые в каждой комнате. Цель публикации – описать существующие виды термостатов, способы установки и схемы подключения регулирующих устройств.
Как работает терморегулятор
Выносной термостат напольного отопления – это автоматический выключатель, который разрывает либо замыкает электрическую цепь после достижения установленной пользователем температуры. В результате нагрев прекращается или же возобновляется. По принципу работы регуляторы теплого пола делятся на 2 вида:
- Механические с термодатчиком в виде биметаллической пластины. От нагрева данный элемент изгибается и в определенный момент разрывает цепь. Затем пластинка охлаждается, выпрямляется и снова замыкает контакты.
- В электронных (релейных) регуляторах датчиком температуры выступает терморезистор, меняющий сопротивление электрическому току в зависимости от нагрева. Микросхема-контроллер фиксирует это изменение и отдает команду реле, обмотка размыкает контакты, цепь разрывается.
Справка. Электронные приборы оснащаются собственным источником (батарейками) либо подключаются к домовой сети. Простейшие механические терморегуляторы работают без внешнего электропитания. Это не является преимуществом, поскольку для управления водяными ТП все равно требуется электричество.
Теперь поясним, как с помощью комнатных термостатов реализуется автоматическое регулирование теплого пола. Электрические греющие контуры (кабельные секции, инфракрасная пленка) работают так:
- Установленный в помещении термостат подключается в разрыв главной силовой линии электропитания. Пока в комнате холодно, цепь замкнута.
- Домовладелец настраивает на приборе желаемую температуру, включается нагрев. Когда она достигает требуемого значения, срабатывает термодатчик, цепь размыкается, силовая линия обесточивается.
- После охлаждения на 0.5–1 градус подача электропитания возобновляется, нагрев продолжается. Кстати, разница между температурами включения/выключения зовется гистерезисом.
Принцип работы терморегулятора для водяного теплого пола такой же. Только реле размыкает цепь питания термоэлектрического привода (иначе – сервопривода). Он стоит на распределительном коллекторе ТП и закрывает/открывает подачу теплоносителя в греющий контур.
Сервоприводы ставятся на каждую петлю, подключаются к отдельным регуляторам, расположенным в разных комнатах. Как работает автоматизированная система водяного напольного отопления, смотрим на видео:
Термостаты для электрических и водяных ТП – в чем разница
На самом деле разницы никакой нет, в обоих случаях терморегулятор выполняет одну функцию – включает либо выключает нагрев, прерывая подачу напряжения к исполнительному элементу – нагревательному кабелю или сервоприводу. Но для работы с электрическими полами подойдет не каждый прибор, например, чисто механическое устройство применять нельзя. Поясним почему:
- Нагрев электрического ТП контролирует выносной датчик, расположенный в полу между петлями резистивного кабеля. Он позволяет ограничить максимальную температуру напольного покрытия, защитить кабельную секцию от перегрева.
- В механических терморегуляторах стоит пластина, реагирующая на изменение температуры воздуха. Прибор не рассчитан на подключение внешнего термодатчика, поэтому «не видит» степень нагрева стяжки пола.
- Пленочный теплый пол работает аналогичным образом. Когда требуется регулировать температуру воздушной среды, выбирается релейный термостат, оснащенный внутренним датчиком и клеммами для подключения внешнего.
Примечание. Контроллер терморегулятора одновременно обрабатывает сигналы напольного и встроенного датчика. Когда 1 из 2 терморезисторов показывает достижение установленного порога температуры, электрический подогрев выключается.
Для регулировки водяных греющих контуров применяется воздушный датчик теплого пола, выносной измеритель ставится по желанию или в случае необходимости. Например, для контроля краевых зон, которые сильно охлаждаются. Температуру теплоносителя ограничивает регулирующая арматура на коллекторе – термоголовки RTL либо смесительный клапан с накладным/погружным датчиком.
4 вида регуляторов теплого пола
По функциональности терморегуляторы можно условно разделить на 4 разновидности:
- механические, работающие по температуре воздуха;
- релейные с минимальным набором функций и встроенным воздушным датчиком;
- электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
- то же, с wi-fi модулем дистанционного управления.
Дополнение. По способу подключения терморегуляторы делятся на проводные и беспроводные. В первом случае прибор присоединяется к цепи электропитания напрямую, во втором – через специальный релейный блок с ресивером – приемником радиосигналов.
Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:
- 2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
- Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.
Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.
Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.
Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:
- возможность подключения 2 температурных датчиков;
- 3 коммутационных контакта;
- режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
- регулирование величины гистерезиса;
- сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
- термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
- индикация неполадок, самодиагностика, самообучение;
- встроенный модуль wi-fi для управления термостатом через приложение смартфона.
Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.
Справка. Цена электронного термостата с кнопочным управлением BasicPlus от бренда Danfoss составляет 20 евро. Аналогичный прибор с ЖК-дисплеем обойдется уже в 40 €, программируемая модификация WT-P стоит 54 €. Китайские аналоги в 2–3 раза дешевле.
Советы по выбору прибора
Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.
Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:
- Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
- Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика. Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).
Пример технических характеристик регуляторов бренда «Теплолюкс» - Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
- Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька. Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.
Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.
Справка. Обычно блоки-коммутаторы имеют 1–2 релейных выхода для подключения циркуляционного насоса либо горелки котла. Коммутационное устройство компании Danfoss стоит около 100 евро, беспроводной регулятор TP5001A-RF – 82 €, ресивер типа RX на 3 термостата – 95 €.
Монтаж и подключение терморегулятора
Перед установкой внимательно прочитайте инструкцию по эксплуатации прибора. Обычно там содержатся следующие указания по монтажу:
- высота термостата над уровнем пола – 1.5…1.7 м;
- не размещайте регулятор с воздушным датчиком вблизи источников тепла или холода – радиаторов отопления, кондиционеров, вентиляционных отверстий;
- технологический отступ от оконных и дверных проемов – 1 м (минимум);
- соблюдайте максимальное расстояние между терморегулятором и распределительным коллектором водяных ТП (длина кабеля указывается в инструкции);
- внешний датчик располагается ровно посередине между петлями напольного обогрева на расстоянии 500 мм от стены;
- термодатчик пола монтируется внутри гофротрубы, он должен легко вытягиваться после заливки стяжки.
Приборы накладного типа прикручиваются напрямую к стене, проводка закладывается в штробах. Под встраиваемые термостаты делается углубление, ставится обычный подрозетник.
Совет. Для присоединения регулятора используйте двухжильный медный кабель сечением 0.75 мм². Схема подключения контура электрического теплого пола с наружным датчиком выглядит так:
Если кабельная нагревательная секция потребляет больше мощности, чем способен коммутировать терморегулятор, нужно задействовать в схеме модульный контактор. Указанный исполнительный элемент устанавливается на стандартную DIN-рейку.
Некоторые версии термостатов имеют контакт для подсоединения таймера. Такое решение позволяет 1 раз в сутки снижать температуру в комнате на 5 градусов, не приобретая дорогой цифровой модели прибора. Схема с таймером представлена ниже.
Перейдем к водяным теплым полам. Простейший способ – подключить терморегулятор к сервоприводу напрямую (последовательно). Только сначала выясните тип привода, «нормально открытый» нужно стыковать с замыкающим контактом прибора, «нормально закрытый» – с размыкающим. Зачастую производители ставят на клеммах соответствующую маркировку – NO или NC. Контакт COM – общий.
Чтобы реализовать многозональное напольное отопление частного дома с беспроводными терморегуляторами, воспользуйтесь следующей принципиальной схемой. Здесь не указаны номера клемм и другие подробности, поскольку оборудование разных производителей отличается маркировкой.
Справка. Коммутационные панели, ресиверы-приемники и модули wi-fi выпускают многие известные производители – Legrand, Danfoss и прочие. Как функционирует связка термостат – коммутационный блок, рассказывается на видео.
Напоследок о настройке температуры
Чтобы настроить каждый терморегулятор теплого пола и проверить работоспособность системы в целом, следует включить нагрев и выставить на всех приборах желаемую температуру. Учтите, дом нужно прогреть полностью. Оптимальный режим работы котла – 60 °C, если теплогенератор начнет «тактовать» (часто отключаться и стартовать), лучше снизить мощность.
Суть настройки заключается в подборе комфортной температуры во всех жилых помещениях. Показания дисплея термостата не всегда соответствуют нашим ощущениям, так что установки придется корректировать в процессе эксплуатации. Отдельный вопрос – программирование нагрева по графику, данная процедура описывается в инструкции конкретного прибора.
Смеситель для воды с термостатом — удобное устройство, завоевывающее все больше поклонников в нашей стране. Уровень бытового комфорта увеличивается за счет постоянной температуры воды, подаваемой для мытья посуды, ванных процедур и для других целей. Смеситель с термостатом устроен достаточно просто, выпускается во множестве вариантов, но любой из них будет желанным приобретением в каждом доме.
Зачем нужен смеситель с термостатом
Горячей водой приходится пользоваться ежедневно, и так же часто возникает необходимость регуляции температуры и напора воды. Смеситель со специальным устройством разом решает две проблемы: однажды задав параметры, больше к данному вопросу можно не возвращаться – из крана будет подаваться вода в заданных градусах.
Напор воды в наших кранах «сбоит», бывает слабым или слишком сильным, термостатическое устройство с успехом решает и эту проблему. Поворот и фиксация рычага термостата избавят от необходимости каждый раз устраивать тест-драйв текущего состояния давления воды в трубах. В результате пользователь получает новый уровень качества жизни и экономит энергоресурсы как в глобальном смысле, так и в плане снижения стоимости услуг ЖКХ.
Что такое термостат
Устройство термостатического смесителя состоит из нескольких составляющих:
- Температурный ограничитель. Срабатывает при подаче воды, температура которой выше комфортной.
- Температурная шкала. Фиксирует показатели.
- Тепловой регулятор. С его помощью регулируется баланс горячего и холодного потока для получения воды заданной температуры.
- Регулятор напора подачи воды.
Термостатический смеситель для душа и любого другого устройства подачи воды имеет основной элемент – термостат. Он представляет собой ограничитель, состоящий из одного медного и одного парафинового стержней.
Как работает
Принцип работы термостатического смесителя для душа базируется на регулировании напора холодной и горячей воды. В корпусе устройства расположен термоэлемент, в задачу которого входит отслеживание температурных показателей подаваемой воды.
Как только температура превышает зафиксированный показатель, происходит увеличение подачи холодной воды. С понижением температурного режима увеличивается напор горячей воды. Процесс распознавания занимает доли секунд, поэтому изменения незаметны. При колебании давления в системе подачи воды (горячей/холодной) изменится напор струи из смесителя. Отсутствие в трубах горячей или холодной воды приводит к перекрытию потока из крана.
Как пользоваться
Термостатический смеситель от самого примитивного до самого технологичного имеет два регулятора, один отвечает за напор воды, второй — за температуру. В массовом производстве чаще встречаются термосмесители с двумя рычагами. Дизайн изделия самый разный — от традиционных вентилей до кнопок, наиболее «продвинутые» оснащены сенсорными датчикам и жидкокристаллическим дисплеем, где отражаются показатели температуры и напора воды.
Термостатический смеситель для душа рекомендуется начать настраивать с фиксации температуры воды, а после отрегулировать напор. Совершенно не принципиально, когда будут задаваться показатели: до включения воды или во время водных процедур. Зафиксировав цифры заранее, можно рассчитывать на комфорт без отвлечений и на экономию на старте.
Достоинства и недостатки
Смеситель с контролем температуры и напора воды, как и любое устройство, имеет плюсы и минусы.
Достоинства:
- Постоянство температуры подаваемой воды. Изменения напора воды (горячей/холодной) не ощущаются.
- Блокирование потока в экстренной ситуации. Полное отсутствие холодной воды служит сигналом к отсечению горячего потока, отсутствует риск обжечься.
- Экономичность. Нет перерасхода ресурсов на настройку температуры и напора.
Недостатки:
- Высокая цена.
- Сложности с обслуживанием и ремонтом. Не во всяком городе можно найти сервисный центр производителя, чтобы провести профилактические работы или ремонт в гарантийные сроки.
Виды по назначению
В желании максимально угодить потребителю, компании создают устройства, дарящие комфорт в каждом месте, где требуется использование воды. Распространенные виды смесителей с термостатом:
- Термостатический смеситель для душа. Характерной особенностью является отсутствие носика для излива воды.
- Смеситель с термоустройством для душевой кабины. Также не имеет места для излива воды, встраивается в систему коммуникаций посредством соединительных труб.
- Термостатический смеситель для ванны. Производятся двух типов – с настенным креплением и встраиваемый в бортик ванны. По своей форме напоминают удлиненный цилиндр с регуляторами на концах. У этого типа термостатического смесителя есть стандартный носик для излива. Чаще всего он регулирует подачу воды как непосредственно при ее наборе в ванну, так и для душевых процедур. Перевод типа использования происходит обычным переключателем.
- Для раковины. Имеет вертикальную конфигурацию, носик для воды, рычаг/вентиль для открытия. Монтаж может осуществляться на стену или непосредственно на раковину.
Существуют специализированные устройства для биде, гигиенического душа, кухонных раковин, но принцип действия у всех одинаков.
Модели
По исполнению термосмесители выпускают механические и электронные. В механической модели настройка устройства происходит при помощи вентилей или рычажков. Для отечественных коммуникаций этот вид смесителя более надежен, поскольку сбои в подаче, скачки давления в трубах и неравномерное нагревание воды — явление распространенное. Дизайн устройства разнообразен и решен в разных стилях: от винтажных моделей до минималистских.
Электронные модели более чувствительны к неблагоприятным условиям, но более информативны. Данные выводится на небольшой экран, есть возможность задать несколько программ работы, например, для каждого члена семьи отдельный режим или включение подачи воды в определенное время. Некоторые модели в состоянии даже провести анализ воды. Функционирование зависит от батарейки или прямого подключения к электрической сети. Проблемой электронного термосмесителя, помимо его стоимости, является сложность в профессиональном обслуживании и наличии сервисных центров.
Особенности монтажа
Термостатический смеситель для душа или ванной более популярен, чем устройства, предназначенные для кухни. Для установки в санузле требуется соблюдение основных условий:
- Термостат имеет строго определенные точки входа горячей и холодной воды, которые маркированы согласно европейским стандартам. Некорректное подключение приведет к сбоям в работе и в конечном итоге к поломке.
- При монтаже на водопроводную систему времен СССР следует учитывать, что холодная вода находится слева, а подача горячей осуществляется справа, в странах ЕС наоборот. Поэтому, прежде чем устанавливать термостатический смеситель для душа или ванной, необходимо перемонтировать систему разводки воды. Данное правило не распространяется на вертикальные термостаты, в этом случае достаточно поменять местами гибкие шланги.
Также не лишне перед монтажом техники установить фильтры на точках входа воды в квартиру. Это поможет дольше сохранить в целостности устройства, а всем членам семьи обеспечит здоровье.
Термостаты от Grohe
Немецкий бренд – один из лидеров в производстве качественных термостатов. Смесители Grohe обладают рядом преимуществ, которые делают компанию лидером в предпочтениях покупателей:
- Качественная и надежная техника.
- Современный дизайн.
- Компактные размеры.
- Стойкость покрытия к механическим повреждениям.
- Долговечность в эксплуатации.
- Плавная работа.
- Экономность расхода воды до 50% за счет технологии EcoButton.
- Оснащен технологией TurboStat, позволяющей быстро реагировать на малейшее колебание температуры.
Термостатические смесители Grohe являются лидерами по популярности в целевой аудитории и имеют гарантийный срок длительностью в 5 лет, что говорит об уверенности производителя в качестве устройства.
Другие производители
Термостатический смеситель FAR отличается лаконичным видом в сравнении с дизайнерскими находками прочих производителей, но по характеристикам он даст фору многим. Термосмесители этого производителя больше знакомы профессионалам, поскольку компания выпускает сантехническую арматуру, устройства для отопительных систем и пр.
Смесители с термостатом TERMO-FAR присоединяются к системе в двух точках входа горячей и холодной воды, на выходе в трубу подается смешанный поток. Термостатический датчик находится в сфере влияния двух потоков воды и встроен в корпус, снабженный двумя клапанами, он механическим способом изменяет соотношение подачи холодной и горячей воды. Диапазон регулирования температуры настраивается в пределах от 25°С до 65°С, при этом максимальная температура воды может достигать 95°С. По отзывам потребителей, один из надежных и простых в ремонте устройств.
Термостатический смеситель для душа Armatura производится польской фабрикой KFA. Устройство востребовано на наших просторах, отличается приемлемой стоимостью и легким монтажом. Имеет достаточный запас прочности и долго сохраняет привлекательный внешний вид.
Отзывы
Многие покупатели оставили свои мнения о таком устройстве, как термостатический смеситель. Отзывы рассказывают о преимуществах его использования, отмечаются комфорт постоянной температуры и напора, чего не получалось добиться с обыкновенным смесителем. Те, у кого в семье подрастают дети, рассказывают о безопасности: ребенок может часто открывать и закрывать краны, что может привести либо к ошпариванию, либо к переохлаждению. Приобретая термостат с дополнительной функцией защиты, можно быть уверенным, что детская рука не докрутит ручку регулятора температуры до критического состояния. Для части покупателей эта возможность оказалась преимуществом в покупке и вполне себя оправдала.
Отрицательные отзывы были высказаны в адрес отдельных производителей, товары которых были недолговечны и быстро выходили из строя. Также возникали сложности соединения западной техники с отечественными трубами и водой. Фильтры, встроенные в системы подачи воды, быстро засорялись, а сами смесители требовали дополнительной фурнитуры для монтажа.
Многие отметили сложности с ремонтом термостатов, а зачастую и с недоступностью сервиса. В большинстве отрицательные отзывы сводятся к мнению, что приобретать подобную технику стоит у производителей с устоявшейся репутацией, большим опытом производства подобных устройств.
Используемые источники:
- https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/termostaticheskij-smesitel-kak-on-rabotaet-i-zachem-on-vam-nuzhen-30511
- https://pol-spec.ru/vodianoy-teply-pol/termoregulyator-dlya-vodyanogo-teplogo-pola-raznovidnosti-princip-raboty-rekomendacii-po-ekspluatacii.html
- https://otivent.com/termoregulyator-dlya-teplogo-pola
- https://fb.ru/article/272361/termostaticheskiy-smesitel-dlya-dusha-modeli-ustroystvo-printsip-rabotyi-otzyivyi
