Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы — и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.
Как сделать тёплый пол на деревянном полу в частном доме
Устройство пола без стяжки
В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.
Даже если балки стальные, верхний слой перекрытия будет деревянным
Полы первого этажа тоже часто делают на балках
Укладка нагревательных элементов между лагами
Вариант устройства тёплого пола поверх перекрытия
- Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
- Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
- С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.
Керамические полы с подогревом можно сделать и в деревянном доме
Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.
Распределяющие тепло пластины
В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.
Теплораспределительные пластины
Есть ли преимущества в отсутствии монолитной стяжки?
При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы — будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки — отдают тепловую энергию близрасположенному материалу.
Монолитная система обогрева
- Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
- А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
- Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.
В такую конструкцию очень легко заложить греющие элементы
На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.
Способы сухой сборки тёплого пола
Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.
Между лагами
В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

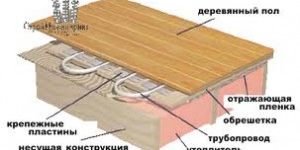

Водяные трубы между лагами
Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.
Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.
Если нет специальной подложки, можно сделать и вот так…
По черновой поверхности
В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.
Вариант с фрезеровкой чернового настила
Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.
Вариант — пластины между досками
Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.
Рекомендации производителя
Поверх них даже и стяжку делать не надо — просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.
На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.
Такую конструкцию лучше всего залить стяжкой
Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.
Последовательность работ на деревянном основании
Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.
Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.
А ведь раньше этих щелей не было
Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?
Разбор «полёта» поэтапно
Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.
Таблица. Пошаговая инструкция по укладке.
| Шаги, фото | Комментарий |
|---|---|
|
Шаг 1 – снятие плинтуса |
Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной. |
|
Шаг 2 – удаление старого ЛКМ покрытия |
Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав. |
|
Шаг 3 – нанесение биозащитного грунта |
Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя. |
|
Шаг 4 – герметизация щелей |
На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет. |
|
Шаг 5 – закупка доски для устройства контуров |
Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм. |
|
Шаг 6 – раскрой доски |
Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска. |
|
Шаг 7 – скругление торца |
обы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического. |
|
Шаг 8 – обеспечение зазора |
Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона. |
|
Шаг 9 — монтаж доски |
Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу. |
|
Шаг 10 – укладка трубного контура |
Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной. |
|
Шаг 11 – подготовка ДСП |
Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы. |
|
Шаг 12 – монтаж отражающего слоя |
Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны. |
|
Шаг 13 – монтаж верхнего жёсткого покрытия |
Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.
Видео — Водяной теплый пол по деревянному основанию
Видео — Монтаж водяного теплого пола
Видео — Монтаж ИК пленки на деревянный пол

Смеситель Hansgrohe Talis Select S 300 72820000 для кухонной мойки, хром 28 840 руб.
Производители
1MarKa
2B Box Docce
3SC
ACO
Adax
AEG
Alavann
Albatros
AlcaPlast
Alex Baitler
Все производителиБудьте в курсе!
Новости, обзоры и акции
Обзоры и советыВсе обзоры и советыТеплый пол под деревянную доскуТеплый пол под линолеумТеплый пол под паркетную доскуВсе обзоры и советы
Выбор теплого пола под деревянное покрытие зависит от исходных материалов, и от того, как вы будете укладывать финишное напольное покрытие. В этой статье речь пойдет о выборе теплого пола под шпунтованные доски и другие разновидности деревянных полов, которые крепятся на лаги. В случае, если у вас ламинат, паркет, смотрите отдельные статьи: теплый пол под ламинат, теплый пол под паркет.
Так, если имеются деревянные полы на лагах, единственным решением для обогрева пола является инфракрасный пленочный теплый пол. Причем, для того чтобы прогреть деревянные доски, он должен быть большой мощности (220 Вт/м2) и толщина доски не должна превышать 40мм. Пленочный теплый пол хорошо сочетается с любым видом деревянных напольных покрытий: ламинатом, доской, паркетом. Тепло, создаваемое инфракрасным полом, не деформирует доску, поэтому позволяет избежать таких последствий как ссыхание, покоробленность доски. Такое устройство теплого пола также упрощает ремонт, как нагревающей поверхности, так и напольной доски, в случае возникновения такой необходимости. Легкая замена нагревательной пленки также позволяет изменить зону нагрева, если вам это понадобилось. Для греющих секций ремонт досок пола безопасен.
Особенности установки
Монтаж пленочного теплого пола под деревянные полы сложнее в сравнении с установкой под ламинат и паркет. Неправильно укладывать полосы пленки в образованное между лагами пространство и следом прибивать доски. Пленочный теплый пол должен быть уложен к прилегающей обогреваемой поверхности, только тогда он будет греть эту поверхность. Поэтому сначала на лаги нужно расположить фанеру, чтобы пленочный теплый пол максимально прилегал к финишному напольному покрытию, затем расстелить теплоотражающий материал — изолон ппэ-л, и только потом раскладывать пленочный теплый пол. Так как финишное напольное покрытие крепится к лагам гвоздями или шурупами, следует заранее подумать, как будет располагаться пленка, что бы не повредить ее.
Ширина пленочного теплого пола составляет 50 см, из которых около 40 см занимают нагревательные элементы и по 2 см токопроводящие шины, по краям остаются прозрачные полосы по 1,5-2 см , именно туда можно вбивать гвозди или вкручивать шуруп. Так же можно оставить расстояние между полосами нагрева 2-3 см для крепления доски. После расположения, нагревательных полос накройте площадь обогрева полиэтиленовой пленкой для дополнительной влагозащиты. Затем можно крепить финишное напольное покрытие.
Теплым полом мало кого можно удивить. Минуло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать свой дом еще более теплым и уютным. Владельцы деревянных построек не могли устанавливать такую систему, поскольку традиционные технологии укладки это не позволяют.
С появлением настильной системы уложить теплые водяные полы на деревянный пол можно без малейших проблем. Мы расскажем о всех популярных вариантах устройства напольной обогревающей системы по перекрытию из пиломатериалов. Самостоятельные домашние мастера у нас найдут массу полезных советов.
Водяной пол: как это работает?
Полы водяного типа – весьма практичный способ отопления жилища. Система представляет собой жидкостный отопительный контур, смонтированный под напольным покрытием.
Традиционная технология предполагает, что трубы лежат в бетонной стяжке. Для подогрева подающегося в контур теплоносителя обычно используется котел. Стандартные модели греют жидкость до 60-90ºС, что неприемлемо для теплого пола.
Если пустить теплоноситель с такой температурой в контур, пол разогреется до 45-60ºС. Ходить по нему будет невозможно. СНиПы регламентируют допустимую для теплого пола температуру. Это не более 30ºС.
Для получения такой величины будет достаточно подогреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола включают смесительный узел. Здесь перемешиваются горячая жидкость из теплообменника котла и прохладная из обратной трубы.
Есть еще один более простой вариант. Если использовать отопительный котел конденсационного типа смесительный узел монтировать не придется.
Конструктивные особенности таких котлов предполагают возможность подогрева теплоносителя до относительно небольших температур. В некоторых случаях разогретый теплоноситель берется из централизованной системы, но это требует получение специального разрешения, что далеко не всегда удается сделать.
Водяной теплый пол настильного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой располагаются трубы отопления
Таким образом, поступающая в отопительный контур жидкость, а это может быть раствор антифриза или вода, разогревает пол. Он, в свою очередь, подогревает воздух. В результате получается быстрый и вместе с этим очень равномерный обогрев помещения.
Значимый плюс – максимально благоприятное для человека распределение температур в комнате. В верхней части накапливается прохладный воздух, в нижней – более теплый. Именно такой микроклимат живые организмы расценивают как комфортный. При этом конвективных потоков, неизбежных при наличии точечных источников тепла, не наблюдается.
Благодаря этому отсутствует перенос пыли и микроорганизмов. К плюсам можно отнести и минимальные эксплуатационные затраты. Все это делает водяные полы востребованными среди пользователей. Сравнительный анализ водяных и электрических систем напольного обогрева приведен в статье, ознакомиться с которой мы рекомендуем.
Особенности настильной системы
Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.
В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.
Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью
Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.
Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.
Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.
Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.
Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.
Ее преимуществами перед традиционным аналогом можно считать:
- Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
- Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
- Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
- Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.
Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.
Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил
Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.
Устройство настильной греющей системы
При укладке настильной системы получается своеобразный многослойный пирог, рассмотрим каждый его слой подробнее.
Требования к основанию под конструкцию
Первый слой пирога – правильно подготовленное основание. Это может быть любое перекрытие, которое предварительно выравнивается. СНиПы регламентируют отсутствие значительных перепадов высот, выступов и шероховатостей. Деревянный пол должен быть ровным, без выступающих досок.
Каждая дощечка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимый предел отклонения от горизонтали – 2 мм, распределенные на 2 м площади в любом из существующих направлений.
Устройство изоляционного слоя
Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.
Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.
Вариант фиксации трубы
На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.
В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.
Труба для передвижения теплоносителя
Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия.
Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.
Сооружение основания под отделку
Поверх труб под напольное покрытие необходимо уложить основание. Оно выбирается в зависимости от того, какое финишное покрытие будет уложено.
Если предполагается монтаж плитки, керамической или ПВХ, а так же линолеума или ковролина, на металлические элементы деревянного настила укладывается влагостойкий гипсокартон. В случае если для обустройства настила использовались полистирольные маты, ГВЛ кладется в два слоя.
Настильная конструкция обычно накрывается основанием под финишное покрытие. Оно выбирается в зависимости от материала, который предпочли в качестве покрытия. Под ламинат, например, укладывается впитывающая влагу подложка, под плитку – влагостойкий гипсокартон или ДСП
Под ламинат на деревянный настил гипсокартон не укладывают. Вместо него на алюминиевые пластины кладут поглощающий лишнюю влагу вспененный полиэтилен или подложку из картона.
Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошее решение – стекло-магниевые листы, которые к тому же неплохо проводят тепло, что совершенно не лишнее при обустройстве греющего пола.
Варианты обустройства водяного пола
Настил под водяной пол может быть изготовлен самыми разными способами, что особенно нравится домашним мастерам. Рассмотрим несколько вариантов таких конструкций.
Вариант №1. Реализация готового решения
Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.
Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.
Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.
Маты из полистирола – отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения
Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.
Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.
После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.
Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.
Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.
Вариант №2. Настил по лагам
Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.
Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.
Подготовка основания – очень важный момент. Желательно настелить под конструкцию новый черновой пол, но можно использовать и старый, если он находится в хорошем состоянии. Все испорченные участки необходимо отремонтировать
Балки надежно закрепляются к основанию. Далее между ними лагами обустраивается основание, на которое будет укладываться утеплитель. Для этого к балкам подбиваются доски, фанера, ДСП или любой другой подходящий материал.
Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др.
После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.
Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы.
Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.
Для формирования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляется на некотором расстоянии от стены
На практике это выглядит следующим образом Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 – 7 см. И так до конца ряда.
С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.
Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались.
Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.
Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками.
После того как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.
Вариант №3. Конструкция из направляющих
Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель.
Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.
Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке представлена ее схема
На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры.
Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу. Детали должны быть уложены на основание в строгом соответствии с разработанным планом.
Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.
После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал.
Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.
Чтобы выполнить плавный поворот трубы и случайно не повредить ее, направляющие на участках изгиба обязательно закругляются. Их острые углы убираются
Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.
Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.
С правилами, формулами и примером расчета системы напольного обогрева ознакомит следующая статья, прочитать которую мы очень советуем.
Выводы и полезное видео по теме
Видео #1. Один из вариантов настильной системы:
Видео #2. Сравниваем бетонный и настильный водяной пол:
Видео #3. Укладываем водяной пол на деревянное основание:
Уложить водяной пол на деревянное основание можно только настильным методом. Бетонную стяжку, даже самую невысокую, оно не выдержит. Самый простой из всех вариантов обустройства настила – использование готовых полистирольных матов или деревянных направляющих.
Их можно приобрести в любом магазине. Единственный недостаток такого решения – высокая стоимость, однако монтаж проводится просто и очень быстро. Любители самостоятельных работ достаточно просто смогут собрать настил из подручных материалов. Получится дешево и вполне работоспособно.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как сооружали систему напольного обогрева в вашем или соседнем доме с деревянным перекрытием. Делитесь полезными сведениями, задавайте вопросы, публикуйте фотоснимки по теме статьи.
—>
Паркетный пол – красивое и комфортное напольное покрытие, изготовленное из натурального дерева. Есть два основных варианта такого пола – из цельных плашек или трехслойной паркетной доски, в которой обычно соединяют несколько сортов древесины. Многих интересует вопрос о том, можно ли класть систему «теплого пола» под паркет или паркетную доску. Самое распространенное мнение заключается в том, что паркет и «теплый пол» – понятия несовместимые. Так ли это? И если так, то почему? А если очень хочется их совместить, может, все-таки можно? Какая система «теплого пола» лучше всего сочетается с паркетными планками или досками – водяная, электрическая, инфракрасная? Попробуем подробно разобраться во всех этих вопросах.
Прочитайте полезную информацию о выборе ламината и уходу за нимУзнайте информациюо доставке и оплатеМы ждем вашего звонка 8 (495) 973-34-938 (800) 333-18-73Посмотрите все наши предложения в каталоге ламината
Паркетная доска под теплый пол не рекомендуется для системы подогрева. Ведь паркет не пропустит тепло, поступающее снизу и сведет к нулю всю эффективность системы подогрева. Теплый пол под деревянную доску резко увеличит эффективность системы подогрева.
Кроме того, древесина паркетного пола может испортиться из-за высоких температур. Степень серьезности повреждений заранее оценить очень сложно. Паркетные планки могут подвергнуться деформированию, рассыханию или просто потрескаться.
Ввиду вышеизложенного, мы с уверенностью можем утверждать, что только теплый пол под половую доску может с успехом восполнить те свойства и характеристики, которых нет у паркета. Помните этот факт.
На данный момент, на рынке, присутствует большой выбор из различных напольных покрытий, позволяющий выбрать самый подходящий материал для любого человека. Среди этого многообразия надо выделить самые популярные покрытия с великолепными эстетичными показателями. Вот таким вот и будет является массивная доска, изготовленная из цельной древесины, планка прямоугольной формы.
Теплый пол под массивную доску имеет ряд из действительно неповторимых свойств, таких как:
- Долговечность
- Устойчивость к циклеваниям
- Отличная тепло- и звукоизоляция
- Отличный внешний вид
- Отсутствие сложности в укладке и эксплуатации
Массивные широкие доски из цельного дерева, имеют в своем сечении профиль шип-паз. Эта привычная разновидность полов, очень надежна и долговечна. У каждой половой доски есть система «паз-гребень» с четырех боковых сторон. Благодаря этой системе значительно облегчается монтаж, но, несмотря на это, укладка массивных половых досок остается трудоемким процессом, требующим привлечения профессионалов. Высокая шумоизоляция и низкая теплопроводность оставляет шум — снаружи, тёплый воздух — внутри помещения.
Но, вместе с тем, доска пола имеет не только плюсы, например:
- Нуждается в регулярном уходе (периодически пол нужно покрывать защитным лаком, а это затраты на осуществление лакировочных работ и запах лака, в течение одного-трех дней)
- Дерево, как любой из натуральных материалов, имеет свойство «дышать», т.е. зимой сужается, летом расширяется. Вследствие этих процессов, с течением времени, между досками появляются расстояния.
- Этот дефект у пола рекомендуется устранять при помощи шпаклевания, но все может повторится снова, через определенный временной промежуток.
- Относительно высокая цена деревянного пола. Ведь стоимость бруса, для укладки пола, самой доски, а также работ по монтажу пола и уходу за ним мягко говоря, не дешевы.
Но, глядя на полученный результат, понимаешь, что это все стоило того.
Вывод.
Если вам нравятся экологически чистые материалы и как выглядит естественная структура, то вам без сомнения, необходима доска для теплого пола и точка!
Всего один раз приложив усилия и потратив свое время и деньги смонтировав деревянный пол, вы будете очень довольны на протяжении долгого периода времени.
