Тепловычислитель ЛОГИКА СПТ 944

Содержаниескрыть1Назначение тепловычислителя2Функциональные возможности3Технические характеристики3.1Метрологические характеристики3.2Защита СПТ 944 от фальсификации3.3Эксплуатационные характеристики4Архивы параметров4.1Интервальные архивы4.2Архив изменений (ПРИБОР-АРХ-И)4.3Архив событий (ПРИБОР-АРХ-Н)5СПТ 944 цена6Статьи

Назначение тепловычислителя

Тепловычислитель СПТ 944 предназначен для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии воды.

Тепловычислитель СПТ 944 применяется в составе теплосчетчиков и других измерительных систем. СПТ 944 соответствуют ГОСТ Р 51649-2014, МИ 2412-97 и ГСССД 187-99.

Функциональные возможности

• Поддержка одиннадцати фиксированных схем и свободно конфигурируемой схемы учета по двум тепловым вводам.
• Подключаемые датчики: 6 преобразователей расхода с импульсным выходом частотой до 1000 Гц, 6 преобразователей давления с выходным сигналом 4 — 20 мА, 6 преобразователей температуры с характеристиками 100П, Pt100, 100M.
• Три коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами.
• Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет.
• Два дискретных входа для регистрации внешних событий (контроль ситуаций «пустая труба», «реверс», отсутствие электропитания датчиков и пр.).
• Два двунаправленных программируемых порта, которые могут быть использованы в режиме входа для регистрации внешних событий, а в режиме выхода для сигнализации о событиях, фиксируемых тепловычислителем.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Архивирование изменений настроечной базы данных.
• Архивирование нештатных ситуаций и диагностических сообщений.
• Двадцать независимых таймеров с настраиваемыми алгоритмами для хронометража событий.
• Яркий и контрастный графический OLED дисплей

Технические характеристики

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

• ± 0,01 % — измерение частоты импульсных сигналов, соответствующих объемному расходу (относительная);
• ± 0,1 % — измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений);
• ± 0,1 °С — измерение сигналов сопротивления, соответствующих температуре (абсолютная);
• ± 0,03 °С — измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная);
• ± 0,01 % — погрешность часов (относительная);
• ± 0,02 % — вычисление тепловой энергии, массы, массового расхода, объема, средних значений температуры, разности температур и давления (относительная);
• ± (0,5+3/ΔТ) % — вычисление тепловой энергии по результатам измерения входных сигналов (относительная).

Защита СПТ 944 от фальсификации

В целях противодействия попыткам фальсификации результатов измерений, в тепловычислителе СПТ 944 приняты меры защиты от изменений программного обеспечения (ПО) и измерительных данных.

Исполняемый код программы, под управлением которой функционирует тепловычислитель, размещен в энергонезависимой памяти и сохраняется в течение всего срока службы прибора, даже при отключенной батарее и отсутствии внешнего источника питания.

В такой же устойчивой к обесточиванию памяти размещены архивы, где хранятся результаты измерений и вычислений, сообщения о нештатных ситуациях и об изменениях настроечных параметров.

Настроечные параметры, определяющие режимы работы тепловычислителя, также хранятся в энергонезависимой памяти; они могут быть изменены в процессе эксплуатации в силу требований, накладываемых технологий учета на конкретном объекте. Защиту настроечных данных от непреднамеренных (случайных) изменений обеспечивает специальный пломбируемый переключатель, блокирующий ввод данных. При попытке изменения любого защищенного параметра на дисплей выводится информационное сообщение «#защита!».

В пользовательском и связном интерфейсах тепловычислителей отсутствуют процедуры модификации ПО и накопленных архивов.

Контроль целостности ПО при эксплуатации осуществляется с помощью процедуры самоидентификации — подсчета контрольной суммы исполняемого кода по алгоритму CRC-16. Эта процедура запускается автоматически при входе в справочный пункт меню («?») и выдает результат вычисления в формате «CRC16:YYYY «, где Y — любая цифра от 0 до 9 или любая из букв: A, B, C, D, E, F. Доступ внутрь корпуса тепловычислителя ограничен путем установки пломбы поверителя. Эта пломба, несущая оттиск поверительного клейма, устанавливается после прохождения поверки вычислителя СПТ 944.

Эксплуатационные характеристики

Габаритные размеры:	208х206х87 мм.
Масса:	0,95 кг.
Электропитание:	встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.
Потребляемый ток от внешнего источника:	50 мА.
Условия эксплуатации:
Средняя наработка на отказ:	85000 ч.
Средний срок службы:	15 лет.

Архивы параметров

Интервальные архивы

Интервальные архивы — это списки значений параметров, зафиксированных в определенные моменты времени. В тепловычислителе формируются четыре списка интервальных архивов: часовой (Ч), суточный (С), месячный (М) и контрольный (К).

Значения параметров в часовом, суточном и месячном архивах СПТ 944 определяются на часовом, суточном и месячном интервалах архивирования, соответственно. Для параметров, вычисляемых с нарастающим итогом, — времени счета (Ти, Тш, Тн, СТ1…СТ20), тепловой энергии (Q, Qг), объемов (V1, V2, V3) и масс (М1, М2, М3) — это приращения их значений на упомянутых интервалах. Для измеряемых параметров — температуры и давления (t1, t2, t3, Р1, Р2, P3) — их средние значения с учетом констант; для температур и давлений tx, t4, t5, t6, toг, tв, Px, P4, P5, P6 – их средние значения.

Контрольный архив формируется один раз в сутки – в расчетный час. Этот архив содержит значения всех текущих параметров, а также номера действующих на момент записи архива, нештатных ситуаций и диагностических сообщений.

Интервальные архивы различаются объемами: для каждого параметра часовой архив содержит 2000 архивных записей, суточный и контрольный – 400 и месячный – 100.

Создание архивных записей за истекший интервал архивирования синхронизировано с окончанием этого интервала. Очевидно, что окончание каждого часового интервала совпадает с окончанием каждого часа (по часам тепловычислителя). Время окончания суточных и месячных интервалов – расчетный час (ЧР) – задается в базе настроечных данных. Окончание месячных интервалов определяется, кроме расчетного часа, еще и расчетными сутками (СР), которые также задаются в базе данных.

Пуск, останов счета и очистка архивов в тепловычислителе не предусмотрены, архивирование никогда не прекращается. А удаление архивных записей происходит только в случае, когда вновь создаваемая запись заменяет наиболее старую из ранее созданных, которая безвозвратно теряется.

В тепловычислителе предусмотрена команда НОВЫЙ РАЗДЕЛ. Эту команду можно использовать, например, при пуске в тестовую или коммерческую эксплуатацию узла учета, при изменении базовых настроечных параметром или при замене батареи. При выполнении этой команды создается новый раздел архивов (часового, суточного, месячного, контрольного, изменений и диагностического), которому автоматически присваивается порядковый номер. С момента создания нового раздела именно к нему по умолчанию будет происходить обращение, если пользователь захочет посмотреть данные архивов. Записи из предыдущих разделов также можно будет просмотреть на дисплее.

Архивные записи сопровождаются указанием даты и времени их создания. Например, запись в часовом архиве за интервал времени с 13 до 14 часов 31 декабря 2015 года будет датирована как «31-12-15 14:00», а за интервал с 23 до 24 часов – как «01-01-16 00:00».

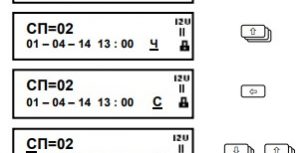

Тепловычислитель логика спт 944 позволяет просматривать интервальные архивы на табло двумя способами. Во-первых, можно «пролистывать» список архивных параметров за выбранный интервал. Другой способ – просмотр одного параметра, при изменении даты (времени).

Архив изменений (ПРИБОР-АРХ-И)

В архиве изменений сохраняется информация об изменениях, произведенных в настроечных параметрах и операции создания нового раздела.

Объем архива — 2000 последних изменений.

Каждая запись архива содержит цифры «0», «1» или «2», если изменение происходило с настроечными параметрами ОБЩ, ТВ1 или ТВ2, соответственно, далее, через тире, обозначение параметра, присвоенное значение и метку «дата-время», когда произошло изменение.

Архив событий (ПРИБОР-АРХ-Н)

В архиве в хронологическом порядке хранятся записи о событиях, фиксируемых системой диагностики тепловычислителя.

Объем архива событий — составляет 4000 записей.

Каждая запись содержит номер события (нештатной ситуации НС или диагностического сообщения ДС), признак возникновения/снятия («+» или «–», соответственно), а также метку с датой и временем произошедшего события. Просмотр архива осуществляется аналогично просмотру архива изменений.

СПТ 944 цена

Розничная цена СПТ 944 (прайс завода), без учета НДС

14 800 р.

Статьи

Производитель:ЛогикаМодель: Тепловычислитель логика СПТ 944Наличие: Есть в наличии14800 руб.Без учёта НДС: 14800 руб.

Количество

Добовить с избранноеСравнить

Назначение и область применения

Тепловычислитель ЛОГИКА СПТ 944 предназначен для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии воды.

Логика СПТ944 рассчитаны на работу в составе теплосчетчиков, обслуживающих два теплообменных контура (тепловых ввода), в каждом из которых могут быть установлены три датчика объема, три датчика температуры и три датчика избыточного давления. Совместно с тепловычислителями СПТ944 применяются (для одного теплового ввода):

• 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц
• 3 преобразователя давления с выходным сигналом 4 — 20 мА

Функциональные возможности СПТ 944

• Поддержка одиннадцати фиксированных схем и свободно конфигурируемой схемы учета по двум тепловым вводам.
• Три коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами.
• Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет.
• Два дискретных входа для регистрации внешних событий (контроль ситуаций «пустая труба», «реверс», отсутствие электропитания датчиков и пр.).
• Два двунаправленных программируемых порта, которые могут быть использованы в режиме входа для регистрации внешних событий, а в режиме выхода для сигнализации о событиях, фиксируемых тепловычислителем.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Архивирование изменений настроечной базы данных.
• Архивирование нештатных ситуаций и диагностических сообщений.
• Двадцать независимых таймеров с настраиваемыми алгоритмами для хронометража событий.

Параметры архивов

• измерение объема, объемного расхода, температуры, разности температур и давления;
• вычисление количества тепловой энергии, массового расхода, массы и средних значений температуры и давления;
• архивирование значений количества тепловой энергии, массы, объема, средних значений температуры, разности температур и давления — в контрольном, часовом, суточном и месячном архивах объемом, соответственно, 400, 2000, 400 и 100 записей для каждого параметра;
• архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров — соответственно 4000 и 2000 записей;
• показания текущих, архивных и настроечных параметров на встроенном дисплее;
• ведение календаря, времени суток и учет времени работы;
• защиту архивных данных и настроечных параметров от изменений;
• коммуникацию с внешними устройствами.

Часовые, суточные и месячные значения тепловой энергии, массы, объема, средней температуры, средней разности температур и среднего давления архивируются. Часовой архив содержит 2000 записей для каждого из перечисленных параметров, суточный архив — 400 записей и месячный — 100 записей. В специальных архивах содержится информация об изменениях настроечных параметров и сообщения системы диагностики. Архив изменений и архив сообщений содержат по 1024 записи каждый.

Электропитание СПТ

Электропитание тепловычислителей СПТ944 осуществляется от встроенной батареи или от внешнего источника постоянного тока. Датчики объема, работающие при напряжении питания 3,2-3,6 В, могут получать его непосредственно от тепловычислителя.

Документация

Кол-во подключаемых датчиков
Кол-во измеряемых тепловых вводов	2
Водосчетчики и расходомеры (ВС)	6
Термометры сопротивления (ТС)	6
Преобразователи давления (ПД)	6
Контроль питания водосчетчиков	да
Относительная погрешность показаний, не более
Времени	± 0,01 %
Массы	± 0,1 %
Тепловой энергии	± (0,05 + 3/Dt) %
Абсолютная погрешность показаний, не более
Объема	± 1 ед. мл. разряда показаний
Разность температур	± 0,03 °С
Температуры	± 0,1 °С
Рабочие условия эксплуатации
Температура окружающего воздуха	от — 10 до 50 °С
Относительная влажность воздуха при 35°C, не более	95 %
Атмосферное давление в диапазоне	от 84 до 106,7 кПа
Переменное магнитное поле частотой 50 Гц, не более	400 А/м
Механическая вибрация частотой 10-55 Гц с амплитудой смещения	до 0,35 мм
Степень защиты корпуса	IP54
Внешние интерфейсы
Основной	IEC1107- и RS232-совместимые порты
Параметры электропитания
Напряжение питания от встроенной литиевой батареи	3,6 В
Расчетный ресурс встроенной батареи, лет	10 лет
Доп. батарея	под заказ
Типы и параметры архивов
Часовые	2000 часа
Суточные	400 суток
Месячные	100 месяцев
Показатели надежности
Межповерочный интервал	4 года
Средняя наработка на отказ, не менее	85 000 ч.
Средний срок службы, не менее	15 лет
Гарантия завода-изготовителя	7 года
Габариты и вес прибора
Габаритные размеры, мм	208х206х87 мм
Вес прибора, кг	0,95 кг

Тепловычислители СПТ944 соответствуют ГОСТ Р ЕН 1434-1-2011, МИ 2412-97, ГСССД 187-99 и ТР ТС 020/2011.

• Поддержка одиннадцати фиксированных схем и свободно конфигурируемой схемы учета по двум тепловым вводам.
• Подключаемые датчики:
  • 6 преобразователей расхода с импульсным выходом частотой до 1000 Гц,
  • 6 преобразователей давления с выходным сигналом 4 — 20 мА,
  • 6 преобразователей температуры с характеристиками 100П, Pt100, 100M.
• Три коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами.
• Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет.
• Два дискретных входа для регистрации внешних событий (контроль ситуаций «пустая труба», «реверс», отсутствие электропитания датчиков и пр.).
• Два двунаправленных программируемых порта, которые могут быть использованы в режиме входа для регистрации внешних событий, а в режиме выхода для сигнализации о событиях, фиксируемых тепловычислителем.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Архивирование изменений настроечной базы данных.
• Архивирование нештатных ситуаций и диагностических сообщений.
• Двадцать независимых таймеров с настраиваемыми алгоритмами для хронометража событий.
• Яркий и контрастный графический OLED дисплей.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

± 0,01 %	измерение частоты импульсных сигналов, соответствующих объемному расходу (относительная);
± 0,1 %	измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений);
± 0,1 °С	измерение сигналов сопротивления, соответствующих температуре (абсолютная);
± 0,03 °С	измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная);
± 0,01 %	погрешность часов (относительная);
± 0,02 %	вычисление тепловой энергии, массы, массового расхода, объема, средних значений температуры, разности температур и давления (относительная);
± (0,5+3/О”Т) %	вычисление тепловой энергии по результатам измерения входных сигналов (относительная).

Эксплуатационные показатели

Электропитание	встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.
Потребляемый ток от внешнего источника	80 мА.
Масса	0,95 кг.
Габаритные размеры	208х206х87 мм.

Условия эксплуатации:

Атмосферное давление	от 84 до 106,7 кПа.
Температура	от минус 10 до плюс 50 °С;
Относительная влажность	95 % при 35 °С и более низких температурах;
Гарантия	7 лет
Межповерочный интервал	4 года

Средняя наработка на отказ: 85000 ч.Средний срок службы: 15 лет.

Модель вычислителя: СПТ 943 СПТ 941 СПТ 940 СПТ 962 СПТ 963 СПТ 961 Модификация вычислителя: 1 2 10 11 20

•

Модель вычислителя:Модификация вычислителя:Оптовая цена: 19 700 р Получить скидку Товар поставляется под заказ Получить скидку Заказ в 1 клик В корзину Получить скидку Масса: 0,95 кгОписание товара

Тепловычислитель ЛОГИКА СПТ 944

Тепловычислитель СПТ 944 без встроенного блока питания датчиков предназначен для работы в составе теплосчетчика, с возможностью обслуживания до шести трубопроводов. Функциональные возможности вычислителей СПТ 944: • Поддерожка одиннадцати фиксированных схем и свободно конфигурируемой схемы учета по двум тепловым вводам. • Подключаемые датчики: — шесть термопреобразователей сопротивления 100П, 100М, Pt100 ; — шесть преобразователя давления с выходным сигналом 4 — 20 мА; — шесть преобразователей расхода с числоимпульсным выходным сигналом частотой до 1000 Гц. • Три коммуникационных порта: стандартный RS-232, гальванически изолированный RS232-совместимый и оптический, позволяющий вести обмен данными с несколькими устройствами. • Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу. • Ведение архивов нештатных ситуаций. • Работа с GSM/GPRS/3G-модемами для передачи данных через Интернет; • Архивирование изменений настроечной базы данных. • Двадцать независимых таймеров с настраиваемыми алгоритмами для хронометража событий.. • Яркий и контрастный графический OLED дисплей. Механические параметры: — габаритные размеры – 208х206х87 мм; — масса – не более 0,95 кг; — степень защиты от пыли и воды – IP54. Параметры электропитания: — литиевая батарея 3,6 В; — внешний источник постоянного тока Uном=12 В, Iпот<15 мА. Показатели надежности: — средняя наработка на отказ – 85000 ч; — средний срок службы – 15 лет. Электропитание тепловычислителя осуществляется от литиевой батареи с напряжением 3,6 В или от внешнего источника постоянного тока. Допускаемый диапазон напряжения внешнего питания 9-24 В; рекомендуется использовать источник с напряжением 12 В. Документация Коновалов И.А. (ооо приборы) Димтрий Посмотреть больше отзывов

Оставьте свой отзыв

Посмотреть больше отзывов

Добавление больше 50 элементов в заказ невозможно. Пожалуйста, оформите текущий заказ, после чего сможете продолжить добавлять новые позиции в корзину

Оформление заказа

Получить скидку

Новинки‹› Показать больше новинок

Главная страница→Продукция→1. Теплоучет→1.3. Тепловычислители→1.3.1. Многоканальные тепловычислители→ СПТ 944 тепловычислитель многоканальный

Современные надежныетепловычислители СПТ 944 используются для автоматизации учета теплопотребления как на стороне поставщика, так и на стороне потребителя в открытых и закрытых водяных системах. Тепловычислители рассчитаны на работу в составе универсального многоканального* теплосчетчика , обслуживающего до шести трубопроводов.

Стоимость универсального тепловычислителя СПТ 944 зависит от вида модификации (с RS485 или без) и цен на доп. оборудование:

Описание модификации	Обозначение при заказе	Цена* руб, без нал.
вычислитель количества теплоты Спт 944 без RS (базовая мод.)	СПТ 944 тепловычислитель	14 800

*- Все цены на СПТ 944 теплосчетчики указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

1. Функциональные возможности и преимущества тепловычислителей СПТ 944

2. Метрологические и технические характеристики СПТ 944

Пределы допускаемой погрешности в условиях эксплуатации: ± 0,01 % — измерение частоты импульсных сигналов, соответствующих объемному расходу (относительная); ± 0,1 % — измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений); ± 0,1 °С — измерение сигналов сопротивления, соответствующих температуре (абсолютная); ± 0,03 °С — измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная); ± 0,01 % — погрешность часов (относительная); ± 0,02 % — вычисление тепловой энергии, массы, массового расхода, объема, средних значений температуры, разности температур и давления (относительная); ± (0,5+3/ΔТ) % — вычисление тепловой энергии по результатам измерения входных сигналов (относительная).

Технические характеристики СПТ 944

Электропитание	встроенная батарея 3,6 В и (или) внешнее (12 ± 3) В постоянного тока
Потребляемый ток от внешнего источника	не более 80 мА
Условия эксплуатации
Температура	-10°С…+50°С
Относительная влажность	95% при 35°С и более низких температурах
Атмосферное давление	от 84 до 106,7 кПа
Синусоидальная вибрация	амплитуда 0,35 мм, частота 10 — 55 Гц
Габаритные размеры	208х206х87 мм
Материал корпуса прибора	пластмасса, не поддерживающая горение
Масса прибора	0,95 кг
Условия транспортирования (в транспортной таре)
температура окружающего воздуха	-25°С…+55°С
относительная влажность	не более 95% при 35°С и более низких температурах
удары (транспортная тряска)	ускорение до 98 м/с2, частота до 2 Гц
Межповерочный интервал	4 года
Средняя наработка на отказ	85 000 ч
Гарантийный срок	7 лет
Средний срок службы	15 лет

Корпус тепловычислителя выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды. Внутри корпуса установлена печатная плата, на которой размещены все электронные компоненты, клавиатура, дисплей и оптический порт. Литиевая батарея расположена в отдельном отсеке и удерживается в корпусе специальной скобой с помощью винта. Такое расположение позволяет производить замену батареи непосредственно на месте установки прибора.

3. Особенности измерительного процесса тепловычислителей СПТ 944

3.1. Входные сигналы, соответствующие расходу: шесть импульсных сигналов, каждый из которых может быть низкочастотным, частотой до 18 Гц, или высокочастотным, частотой до 1000 Гц. Входы тепловычислителя, на которых действуют импульсные сигналы, в дальнейшем именуются F-входами. Каждый F-вход имеет собственное обозначение: «ВС1″,»ВС2», «ВС3», «ВС4», «ВС5», «ВС6». Низкочастотные сигналы формируются дискретным изменением состояния (замкнуто/разомкнуто) выходной цепи датчика. Сопротивление цепи в состоянии «замкнуто» должно быть менее 1 кОм, в состоянии «разомкнуто» – более 500 кОм. Длительность импульса (состояние «замкнуто») должна составлять не менее 0,5 мс, паузы (состояние «разомкнуто») – не менее 12,5 мс. Высокочастотные сигналы формируются дискретным изменением напряжения выходной цепи датчика.

Выходное сопротивление цепи не должно превышать 1 кОм. Низкий уровень сигнала (импульс) должен быть не более 0,5 В, высокий уровень (пауза) – не менее 3 и не более 5 В. Длительности импульса и паузы должны быть не менее 0,5 мс. Входные сигналы, соответствующие давлению: шесть сигналов силы тока 4-20 мА. Входы тепловычислителя, на которых действуют сигналы силы тока, в дальнейшем именуются I-входами. Каждый I-вход имеет собственное обозначение: «ПД1», «ПД2», «ПД3», «ПД4», «ПД5», «ПД6». Входные сигналы, соответствующие температуре: шесть сигналов сопротивления термопреобразователей с характеристикой Pt100, 100П или 100М. Входы тепловычислителя, на которых действуют сигналы сопротивления, в дальнейшем именуются R-входами. Каждый R-вход имеет собственное обозначение: «ТС1», «ТС2», «ТС3», «ТС4», «ТС5», «ТС6».

3.2.Коммуникация с внешними устройствами. Для обмена данными с внешними устройствами тепловычислители снабжены тремя коммуникационными портами: оптическим, стандартным RS232 и гальванически изолированным RS232-совместимым портом М4.

При совместной работе тепловычислителя с GSM-модемами обеспечивается передача данных по технологии СSD (HSCSD). Поддерживается работа GPRS/3G-модемами и с другим коммуникационным оборудованием, обеспечивающим передачу данных по протоколам PPP/TCP/IP.

3.3. Электропитание. Электропитание тепловычислителей осуществляется от встроенной литиевой батареи напряжением 3,6 В и/или внешнего источника постоянного тока напряжением 9 -15 В (Uном=12 В). Средний потребляемый от внешнего источника ток не превышает 50 мА при пиковом значении до 80 мА. При подключенном внешнем источнике ток от батареи не потребляется. Ресурс батареи при отсутствии внешнего источника определяется, в основном, частотой сигналов на F-входах и временем работы встроенного дисплея. Зависимость ресурса батареи от частоты входных сигналов при скважности не менее десяти и времени работы дисплея не более одного часа в месяц приведена на рисунке 2.1. Переход с режима питания от батареи на режим питания от внешнего источника осуществляется автоматически.

3.4. Функциональные характеристики. При работе в составе теплосчетчика тепловычислители рассчитаны для обслуживания двух теплообменных контуров, обеспечивая при этом: — измерение объема, объемного расхода, температуры, разности температур и давления; — вычисление количества тепловой энергии, массового расхода, массы и средних значений температуры и давления; — архивирование значений количества тепловой энергии, массы, объема, средних значений температуры, разности температур и давления в контрольном, часовом, суточном и месячном архивах объемом, соответственно, 400, 2000, 400 и 100 записей для каждого параметра; — архивирование сообщений о нештатных ситуациях и об изменениях настроечных параметров – соответственно 4000 и 2000 записей; — ввод настроечных параметров; — показания текущих, архивных и настроечных параметров на встроенном дисплее; — защиту архивных данных и настроечных параметров от изменений; — коммуникацию с внешними устройствами.

3.5. Диапазоны измерений и показаний составляют:

— от 4 до 20 мА – измерение сигналов тока, соответствующих давлению; — от 80 до 170 Ом – измерение сигналов сопротивления, соответствующих температуре; — от 0 до 170 Ом – измерение разности сигналов сопротивления, соответствующей разности температур; — от 10^-4 до 1000 Гц – измерение частоты импульсных сигналов, соответствующих расходу; — от 0 до 2,5 МПа – показания давления 1; — от -50 до +175 °C – показания температуры; — от 0 до +175 °C – показания разности температур; — от 0 до 106 – показания объемного [м³/ч] и массового[т/ч] расходов; — от 0 до 9·108 – показания объема [м³], массы [т] и тепловой энергии2 [ГДж].

Давление может быть выражено в единицах: «МПа», «кг/см²» и «бар». Тепловая энергия может быть выражена в единицах: «ГДж», «Гкал» и «МВт·ч».

В целях противодействия попыткам фальсификации результатов измерений, в тепловычислителях приняты меры защиты от изменений программного обеспечения (ПО) и измерительных данных. Исполняемый код программы, под управлением которой функционирует тепловычислитель, размещен в энергонезависимой памяти и сохраняется в течение всего срока службы прибора, даже при отключенной батарее и отсутствии внешнего источника питания. В такой же устойчивой к обесточиванию памяти размещены архивы, где хранятся результаты измерений и вычислений, сообщения о нештатных ситуациях и об изменениях настроечных параметров. Настроечные параметры, определяющие режимы работы тепловычислителя, также хранятся в энергонезависимой памяти; они могут быть изменены в процессе эксплуатации в силу требований, накладываемых технологий учета на конкретном объекте. Защиту настроечных данных от непреднамеренных (случайных) изменений обеспечивает специальный пломбируемый переключатель, блокирующий ввод данных. При попытке изменения любого защищенного параметра на дисплей выводится информационное сообщение «#защита!». В пользовательском и связном интерфейсах тепловычислителей отсутствуют процедуры модификации ПО и накопленных архивов.

Возможные ошибки при оформлении заказа на тепловычислители СПТ 944

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на СПТ 944, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).

Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС. Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.

Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.

Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)

Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).— Паспорт ТС, руководство по эксплуатации. Дополнительные опции:— Преобразователи температуры (термометры сопротивления платиновые технические).— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД. преобразователей расхода и датчиков давления.— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей — Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода. — Шкафы монтажные, щиты приборные, станины и стойки. — КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики. — Оборудование и системы для удаленной диспетчеризации — Периферийные устройства сбора и передачи данных: модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование. — Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО). — Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) универсального многоканального  вычислителя тепловой энергии/количества тепла ВКТ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт тепловычислителя ВКТ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2019 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт.,ред.-ФМВ; соавторы ТК/КЭУ, КЦ-М10/П0. ГК Теплоприбор — производство и продажа КИПиА: Теплосчетчики-ТС и тепловычислители (вычислители количества теплоты/тепловой энергии ВКТ).См. тех.описание/характеристики ВКТ, прайс-лист (оптовая цена), форму заказа (как правильно выбрать, заказать и купить) универсальный многоканальный тепло-вычислитель по цене производителя; проверить наличии на складе в Москве, см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ (прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Теплоучет).

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

вернуться в начало страницы

Цена: от 14800 руб.

Наличие на складе: В наличии*

Технические характеристики СПТ 944 кратко: вычислитель количества теплоты СПТ 944 (тепловычислитель) обслуживает до 6-и тр-дов; Тис от -10 до 50°С; Тос от -25 до 55°С; выход 4 — 20 мА; интерфейс RS232 стандартный, совместимый и оптический; МПИ 4 года.

*- Все цены на универсальные многоканальные вычислители количества теплоты  СПТ 944 тепловычислители СПТ 944 и другие указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости доп. опций и оборудования, КМЧ, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке теплоучета имеются дешевые некачественные копии вычислители количества тепла/ тепловычислители СПТ 944: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, не внесенные в базу, без дополнительных опций, монтажно-присоединительных частей; поэтому, возможно даже имеющие более низкую цену.

Распечатать страницу

Заказать онлайн

Используемые источники:

• https://kipkatalog.ru/teplovychislitel-spt-944/
• https://kommuchet.ru/teplovychislitel-spt-944
• https://www.logikamarket.ru/catalog/teplovychisliteli/teplovychislitel-spt944/
• https://m.specarmatura.ru/catalog/teplovychisliteli_spt/teplovychislitel_logika_spt_944/
• http://xn--90ahjlpcccjdm.xn--p1ai/catalog/spt-944/
