Тема: Конвекционные печи из кирпича.

<font><font>Занимаюсь печами с конвекционными камерами, </font></font><font><font>С целью:</font></font><font><font>1 продлить тепло отдачу печи,</font></font><font><font>2 аккумулировать тепловую энергию и удерживать для равномерной тепло отдачи в помещение.</font></font><font><font>3 обогревать второй этаж с помощью накопляемой внутри печи </font></font><font><font>4 отказаться от многоярусной печи.</font></font><font><font>5 направлять тепловую энергию по отводным каналам в отдалённые от печи помещения.</font></font><font><font>Пришлось решать ряд проблем: </font></font><font><font>1 как это сделать.</font></font><font><font>2 предотвратить подсос угарных газов в помещение.</font></font><font><font>3 как правильно и какую применить систему теплового газообмена.</font></font><font><font>4 отсутствие печной фурнитуры, для автоматического удерживания, отдачей накопленной в камере тепловой энергии, ( вопрос не решен), </font></font><font><font>5 сделать конструкцию много профильной. </font></font><font><font>Систему теплового газообмена пришлось применить по принципу колпаковой системы.</font></font><font><font>У меня получилась, печь с параллельными двух, трёх ярусными газа обменными камерами. Промежуточная часть между ними образует тепловую камеру с низу до верхней части печи. С нежней части в камеру свободный вход холодного воздух, выход </font></font><font><font>нагретого воздуха с сечением 250*130мм., регулирую задвижкой. Такой принцип позволяет предотвратить попадания угарных газов в помещение, так как в конвекционной камере при повышении температуры образуется давление. Тепло отражающая плошадь в конвекционной камере составляет 2,7м2., </font></font><font><font>площадь печи 100*100см., высота в среднем 2метра.</font></font><font><font>Мои печи такого типа пользуются спросом в нашей округе, подобных печей в литературе «печного дела», я не встречал. </font></font>

Товаров на:Главная Подробная информация о печах каминах Отопительная конвекционная печь с хлебной камерой в кирпиче ручной формовки, п. Паша

Эта работа выполнена нами летом 2016 года.

Её необычность заключалась в том, что предстояло совместить, казалось бы, несовместимое — достоинства теплоёмкой кирпичной печи и конвекционного камина в одном отопительном приборе.

Подробный рассказ об этой печи — в видеоролике от Михаила Хяккинена внизу страницы.

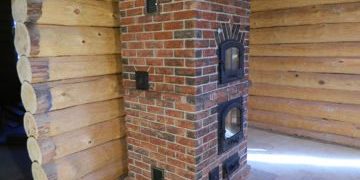

Печь сложена из кирпича ручной формовки Terca.

Для регулировки конвекционных потоков воздуха установлены вентиляционные решётки с жалюзи.

Печное литьё использовано «Везувий».

Для управления шиберными заслонками установлены декоративные ручки.

Печь может работать в режиме открытого камина.

Работа выполнена нашими мастерами Алексеем Градусовым и Александром Шульженко.

ВИДЕО: Печь на все случаи жизни

Добрый день, друзья, сегодня хотел бы поговорить о скрытых ресурсах теплоёмких печей. Нередко возникает ситуация, когда необходимо:

а) получить быстрый нагрев помещения при кратковременном визите на дачу;

б) получить возможность регулируемого обогрева помещений на втором этаже.

Как правило, в большинстве случаев решить эту задачу позволяет конвекционный камин – каминная топка в облицовке с системой разводки горячего воздуха.

Но как быть, если заказчик мечтает о печи, — теплоёмкой, кирпичной, с хлебной камерой? Неужели выхода нет, и от мечты придётся отказаться?

В данной работе мы попробовали решить эту проблему.

Итак, перед вами кирпичная конвекционная печь-камин из кирпича ручной формовки с системой быстрого нагрева и возможностью отопления двух комнат на втором этаже. Как она устроена?

Внутренняя часть печи сложена из огнеупорного кирпича и имеет хлебную камеру, из которой дымовые газы попадают в расположенные слева опускной и подъёмный дымовые каналы, затем — в дымосборник в верхней части печи, и далее – в дымоход. Имеется задвижка прямого хода – для растопки и работы в режиме камина. Слева и справа между внутренним контуром и облицовкой печи имеется воздушный конвекционный зазор – 50 мм, а в облицовке установлены вентиляционные решётки с жалюзи. В верхней части каждого такого конвекционного «кармана» имеется воздуховод с шиберной заслонкой, ведущий на второй этаж и заканчивающийся вентиляционной решёткой с жалюзи. Особо отмечу, что для исключения возможности попадания дымовых газов в помещение через микротрещины в кладке, внутренний контур печи заключён в металлический кожух.

Как же это работает?

Растапливаем печь – открываем задвижку прямого хода.  По мере разгорания закладки дров перекрываем её и направляем дымовые газы в дымооборот.

Жалюзи на решётках у нас открыты и про мере прогрева внутреннего контура печи ( а сложен он из шамотного кирпича на «ребро» и прогревается достаточно быстро), из решёток начинает поступать тёплый, а затем и горячий воздух. В сочетании с тепловым излучением от большой топочной дверцы у нас происходит нагрев помещения. Предположим, что первый этаж у нас достаточно нагрелся – жалюзи на верхних решётках закрываем, шиберные заслонки на воздуховодах открываем – горячий воздух идёт на второй этаж. Отмечу, что каждый воздуховод идёт в свою комнату – систему можно регулировать. Фактически сейчас наша печь работает в режиме конвекционного камина, при этом сохраняя все достоинства теплоёмкой кирпичной печи.

Если же закрыть и жалюзи на решётках, и шиберные заслонки, конвекционные потоки воздуха мы останавливаем, и печь будет работать в обычном теплонакопительном режиме, нагревая свою облицовку, которая затем будет долго остывать, отдавая тепло в помещение первого этажа.

Таким образом, наш заказчик получил универсальный отопительный прибор на все случаи жизни, сочетающий достоинства теплоёмкой печи и конвекционного камина, позволяющий получить и

 — быстрый нагрев, и

— долгое тепло, и

— обогрев второго этажа, и

— разнообразные блюда из хлебной камеры.

Мы будем следить за тем, как наша печь покажет себя в эксплуатации, и обязательно вас познакомим с мнением заказчика.

 Компания «Море печей» — проектирование и строительство кирпичных печей.

Основой любого обогревателя служит процесс выделения тепла при сжигании топлива или нагревании проводника, в котором созданы все условия для возникновения в нем электрического тока. На этих основах построено множество моделей различных печей, индивидуализация которых обеспечена различными признаками. Но самое главное, что персонифицирует каждую модель – это полезный выход энергии, определяемый, как КПД. То есть, все конструктивные усовершенствования направлены на то, чтобы при фиксированных затратах увеличить долю энергии, превращенной в тепло и служащей для обогрева помещения.

Работать над поставленной задачей можно по нескольким направлениям.

• Увеличение интенсивности горения. Это позволит повысить значение энергии, выделяемой в единицу времени, однако КПД при этом часто снижается, так как увеличивается расход топлива.
• Технология длительного горения. Она основана на снижении интенсивности путем ограничения доступа воздуха. В итоге можно увеличить долю выделившегося количества теплоты.
• Повышение эффективности теплообмена. Многие разработки основаны на той идее, что качество обогрева помещения может повыситься за счет более полноценной отдачи тепла. По этому направлению и функционируют конвекторные печи.

Современный металлический прибор для отопления

Роль конвекции в обогреве помещения

Тепло в доме появляется за счет прогретого воздуха. Даже инфракрасные излучатели нагревают в комнате предметы, которые, в свою очередь, отдают энергию окружающему воздуху. Но его теплопроводность чересчур низкая, поэтому передача тепла может быть осуществлена только за счет конвекции, то есть, движения самих воздушных масс.

Нагретый воздух под действием выталкивающей силы поднимается вверх. В освободившееся пространство поступает холодный воздух из соседних участков. Вверху воздух остывает и постепенно опускается вниз. Так происходит естественная конвекция, благодаря которой и возможно равномерное нагревание пространства помещения.

Движение воздуха в помещении

В процессе передачи тепла от рабочего тела (так назовем нагретые элементы печи) к теплоносителю, роль которого играет воздух, конвекция сыграет ключевую роль, обеспечив эффективный теплообмен и повысив общую долю полезной энергии. Сразу стоит оговориться, что это не единственный способ передачи тепла от печи в комнату. Не стоит забывать про излучение и проникновение в помещение части продуктов сгорания, которые имеют высокую температуру.

Полезно знать:  Как строится кирпичная печь малютка, от фундамента до кладки

Если бы не было конвекции, то тепло от печи передавалось путем теплопроводности. Близлежащие слои воздуха имели бы высокую температуру, но дальше процесс обогрева остановился из-за низкой теплопроводности. Конвекция обеспечивает поступление новой партии холодного теплоносителя и отвод его после нагревания. Данный принцип используют в основе своей работы конвекционные печи.

Устройство

Независимо от индивидуальных секретов каждой конструкции, общие основы работы печей одинаковы. Главная задача разработчика – обеспечить естественное или принудительное движение воздуха вдоль нагретого тела с помощью специальных конвективных каналов.

Принцип работы системы

Движение воздуха по каналу обеспечивается за счет силы Архимеда, но в некоторых моделях сложность лабиринта не позволяет воздуху преодолеть излишнее сопротивление. В таком случае устанавливаются небольшие вентиляторы, которые обеспечивают нагнетание холодного воздуха и автоматическое вытеснение нагретого. Такое дополнение в конструкцию должно быть предварительно оценено с точки зрения энергозатрат, чтобы не получилась работа с нулевым КПД.

Виды

Если принцип действия у печей одинаковый, то используемое топливо в значительной степени влияет на внешний вид и некоторые технические нюансы устройств. Поэтому печи разделяют на определенные разряды, в частности, по такому признаку, как тип применяемого топлива.

Дровяные

Классикой в отоплении считается печь на дровах, ведь именно она может быть выложена из кирпича по всем традициям народных умельцев. В этом случае при кладке сразу формируются конвекционные каналы вблизи топки. Они представляют собой вертикальные ходы, открывающиеся наружу снизу и сверху, для подачи и отвода воздуха соответственно.

Топка и конвекционные каналы

Металлическая дровяная печь совмещает в себе компактность, эффективность, передовые технологии, она может быть выполнена из стали или чугуна. Обычно топка такой печи является универсальной для использования далеко не одних только дров, но и угля, пеллетов, древесных отходов, бумаги. Она отлично подходит для обогрева небольших помещений. Возможность регулировки подачи холодного воздуха позволяет эксплуатировать печь в нескольких режимах. Конвекторные печи для дачи особенно актуальны, так как порой необходимо оперативно нагреть небольшой дачный домик для комфортного заселения только что приехавших постояльцев.

Металлический вариант

Электрические

Статус печи данное устройство заслужило, благодаря тому, что способно обогреть, хоть и одну комнату, зато быстро и эффективно. Среди потребителей печь более известна, как электрический конвектор.

Полезно знать:  Как строится русская печь экономка, модель Подгородникова

Суть организации его работы значится в том, что воздух проходит через нагревательный элемент, выполненный в виде спиралей. Эти спирали нагреваются при включении в электрическую цепь и нагревают воздух. Модели могут быть пристенными или переносными. Пристенные конвекторы фиксируются на стене и напоминают традиционные радиаторы отопления. Переносной конвектор хорош тем, что может нагревать ту комнату, в которой вы непосредственно находитесь. Несмотря на отсутствие открытого пламени, при работе нагревательных элементов выжигается кислород, поэтому вентиляция комнаты является обязательным условием эксплуатации электрического конвектора.

Классический обогреватель

Газовые

Не обошла стороной конвекционная система и газовое оборудование. Здесь встречаются две разновидности устройств: газовая печь, являющаяся стационарной конструкцией, оснащенная дымоходом, и газовый конвектор камин, который может устанавливаться в любой комнате. Обычно камины работают от баллонного газа, но есть возможность подводки и магистрального топлива.

Газовый отопительный прибор

Основные достоинства

Использование технологий, позволяющих повысить эффективность работы обогревателя без увеличения количества сжигаемого топлива открыло новые возможности для производителей отопительных устройств. Конвекторная печь для дома или промышленного помещения обладает некоторыми ключевыми преимуществами, которые позволяют привлечь к себе внимание потребителей.

• Независимость от электроэнергии (за исключением электрических конвекторов) пользуется спросом у жителей загородных районов, в которых наблюдаются длительные перебои с электричеством. Ведь в самых тяжелых условиях металлическую печь можно топить практически любым видом топлива. Единственная рекомендация – не использовать пластиковые изделия и любые парафинсодержащие материалы, так как это чревато преждевременной прочисткой дымохода.
• Равномерность нагрева не только влияет на степень комфорта, но и сокращает время прогрева комнаты. На сегодняшний день нет боле эффективного явления, чем конвекция. Поэтому данный вид теплопередачи используют дважды: при передаче энергии холодному воздуху и при распространении нагретого воздуха по объему комнаты.
• Конвекционные печи являются одним из немногочисленных видов устройств, позволяющих действенно контролировать и регулировать интенсивность горения.
• Возможность применения технологии длительного горения увеличивает интервал между закладками порций топлива до десятка часов.

Полезно знать:  Как строится кирпичная печь малютка, от фундамента до кладки

Перечень положительных качеств не является исчерпывающим, так как поставлена была задача выявить именно отличительные особенности конструкции.

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

• голландская;
• русская;
• шведка.

•
•
•

•
•
•

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

• Определиться с местом расположения печи.
• Подготовить правильный чертеж.
• Купить качественные материалы для строительства.
• Закупка инструментов.
• Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

•
•

•
•

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

• Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
• Кельма.
• Молоток-кирка.
• Лопата для раствора.
• Отвес.
• Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

• Просеянный песок.
• Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

•
•
•

•
•
•

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

•
•
•

•
•
•

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

Также рекомендуем посетить:

<index>Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Виды

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху, благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается, так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

• кирпич красный полнотелый марки М 150 — 580 штук;
• смесь сухая кладочная на глиняной основе — 200 кг;
• колосниковая решетка чугунная;
• дверца топки;
• дверца поддувала;
• чугунная плита с двумя разборными конфорками;
• духовка сварная из листового металла;
• задвижка дымохода — 2 шт;
• чистка — 3 штуки;
• стальной уголок равнополочный 40 мм — 170 см;
• полоса стальная 5х50 мм — 65 см;
• плоский шифер толщиной 10 мм — 1 лист;
• кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

Выполняют ее так:

1. на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
2. на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
3. следом — еще один аналогичный слой асбеста с теми же размерами;
4. лист кровельного железа с теми же отступами, что и асбест;
5. поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах, продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда, в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

• 1 — топка;
• 2 — зольник и поддувало;
• 3 — духовой шкаф;
• 4 — водяной бак;
• 5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда, как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Отопительно-варочная печка

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.
