Сооружаем своими руками гидрозатвор для канализации: какой выбрать – сухой или водяной

Что из себя представляет гидрозатвор для канализации! Как работает и какой выбрать — водяной или сухой затвор? Обо всем по порядку.

Что такое гидрозатвор

Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.

Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.

Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.

Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.

Принцип действия и функции гидрозатвора

                Рассмотрим подробнее, что такое гидрозатвор в канализации и для чего он нужен. Простейший пример, способный проиллюстрировать его действие — U-образный изгиб трубопровода, в котором по закону сообщающихся сосудов находится уравновешенная водяная пробка. Она полностью перекрывает просвет трубы и обеспечивает преграду для поступления в жилое помещение газов, которые в избытке находятся внутри сообщающихся канализационных трубопроводов. В составе биогаза, как иначе именуют канализационные газы, присутствуют вредные для здоровья, огнеопасные и просто отвратительно пахнущие компоненты:

• метан;
• сероводород;
• водород;
• углекислый газ и т.д.

Проникновение биогаза крайне нежелательно, и самым простым и надежным способом отсечки является гидрозатвор. Есть и другие способы предотвратить поступление газов — например, применение бытовых канализационных пневматических клапанов, в частном доме используется установка фановой трубы. Однако, эти устройства не всегда достаточно эффективны и не полностью устраняют возможность появления дурного запаха. Поэтому водяной затвор для канализации всегда используется совместно с любыми дополнительными приспособлениями.

Виды гидрозатворов

                Существуют разные конструкции гидрозатворов, работающих на едином принципе, но реализованных разными способами. Распространены следующие виды:

Колено

Это тот самый U-образный вариант конструкции, самый простой и надежный. Коленчатый замок способен выдерживать значительные нагрузки. Длина водяного столба достаточно велика, чтобы обеспечить отсечку биогаза, находящегося под давлением, или переносить залповый сброс больших количеств сточных вод. Чаще всего коленные сифоны устанавливаются под ваннами, душевыми кабинами или посудомоечными машинами. Кроме этого, в конструкциях унитаза и биде также присутствуют коленные варианты гидрозатвора.

Бутылочный тип

Эта конструкция знакома всем, кому приходилось рассматривать сифон под кухонной мойкой или раковиной в ванной комнате. Она представляет собой пластиковую емкость, в которую входит вертикальная сливная труба. Сбоку из емкости выходит сливной трубопровод, соединенный с канализацией. Вертикальная внутренняя трубка погружена настолько, чтобы ее срез был ниже уровня бокового вывода. Такая конструкция не только обеспечивает надежную водяную пробку, но и образует контейнер для остатков пищи и прочих органических отходов. Когда он переполняется, наружную часть можно открыть, отвинтив колпачок снизу, и очистить контейнер. Бутылочные сифоны изготавливают из полипропилена и менее прочны, чем коленчатые конструкции. Резьбовые соединения ненадежны, что требует довольно частой замены сифона.

Двухоборотный гидрозатвор

                Иное название такого сифона — трубный. Он представляет собой несколько усложненный вариант коленного типа, оснащенный съемным коленом или ревизионным люком в верхней части изгиба. Двухоборотный гидрозатвор в канализации встречается в старых домах, на промышленных предприятиях и в иных помещениях, где внутренняя канализация монтировалась давно. В настоящее время этот вариант конструкции используется редко, поскольку конфигурация ванных комнат не позволяет его использовать.

Гофрированный сифон

                Самый простой вариант, представляющий собой гибкую гофрированную трубу, изогнутую в форме колена и соединенную для неподвижности пластиковым хомутом.

Конструкция очень проста и может быть сделана своими руками. Однако, внутренняя поверхность гофрированной трубы плохо очищается от мелкого мусора, волос, частиц органики и, в особенности, от тяжелых частиц — песка, цементной крошки и т.п.

Гидравлический затвор в канализации, изготовленный из гофрированной трубы, требует постоянного внимания и частых прочисток, что создает для пользователя определенное неудобство. При этом, такую трубку можно приобрести отдельно и просто заменить проблемный элемент. Она недорогая и есть в любом магазине сантехники. Перед тем, как сделать гидрозатвор для канализации из гофрированной трубы, следует установить решетку на сливное отверстие для защиты от мелкого мусора.

Гидрозатвор для ливневой канализации

                Имеется в виду не промышленная ливневая канализация, которая обеспечивает отведение дождевой или талой воды. Речь о внутренней разновидности — все приемные канализационные устройства, которые находятся на уровне пола, также называются ливневыми. Это воронки или сливные отверстия в душевых комнатах, расположенных в бетонной стяжке пола. К этой группе относятся также сливные отверстия в саунах или банях, бассейнах и т.п.

От промливневых систем их отличает вид стоков — в основном, это обычная вода без крупных и твердых частиц. Особенностью таких сифонов является малый размер, вынуждающий использовать подобие бутылочных конструкций. Для очистки поднимают верхнюю решетку, которая защищает от попадания посторонних предметов.

Вам также может понравиться:Правильное подключение посудомоечной машины к водопроводу и канализации

Сухой гидрозатвор

                Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.

Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.

Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.

Сухой сифон для канализации может иметь разную конструкцию:

• мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
• поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
• маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.

Существуют также более сложные конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства, основанные на упругости материалов и свойстве принимать исходное положение после деформации.

Вам также может понравиться:Подключение унитаза к канализации — способы монтажа

Как выбрать

                На выбор конструкции сифона влияют различные факторы:

• диаметр канализационной трубы;
• размер и наличие места для размещения устройства;
• материал и наличие дополнительных присоединительных патрубков;
• наличие (или необходимость) перелива.

Гидрозатвор для канализации 50 необходим для ванн, умывальников, кухонных моек, посудомоечных или стиральных машин. Горизонтальный трубопровод для этих устройств имеет диаметр 50 мм, достаточный для отведения стоков от этих приборов. Для унитазов, стояков или в иных ситуациях необходим гидрозатвор для канализации 110, рассчитанный на отсечку крупного диаметра трубы и обладающий соответствующими размерами. Трубы на 110 мм, как правило, используются для вертикальной части системы. Гидрозатвор на них возможен только в нижней, подвальной части, как отсечка от биогаза из внешней системы или собственной очистной установки. Как правило, выбор подобных элементов производится на ранней стадии, пока дом еще проектируется. Основным критерием выбора является надежность, простота монтажа и невысокая стоимость устройства.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

SeptikExpert.comВиды канализацииКомплектующиеОбзор видов гидрозатвора: что это и зачем нужен, как работает и руководство…

Гидрозатвор для канализации является обязательным элементом, который используется при обустройстве всех без исключения приёмников сточных вод. Так называемый сифон обеспечивает комфортное существование жильцов и долговечность эксплуатации трубопровода установленной канализационной системы.

При самостоятельном выборе гидравлического затвора обязательно должны учитываться все технические параметры устройства и канализационной сети, а также требования, предъявляемые к таким элементам.

Что из себя представляет гидрозатвор для канализации?

Различные по модификации и размерам (110 и 50 мм) гидрозатворы обязательны для установки в конструкции канализационных сетей, но не дополняются какими-либо блокирующими внешними системами, а наличие слоя жидкости препятствует движению газовых масс.

При этом любые существующие разновидности такого сантехнического сифона легко поддерживают нормальное количество жидкости в беспрерывном режиме.

Зачем нужен и где используется?

Образующиеся внутри канализационной системы газы могут отличаться зловонностью, а также токсичностью или взрывоопасностью.

Отсутствие в конструкции сточной сети гидрозатвора часто является причиной беспрепятственного доступа таких газов в помещение, включая пространство сантехнического узла.

Некоторые приёмники стоков, представленные трапами и унитазами, различными видами писсуаров и умывальниками, обладают встроенными гидрозатворами, поэтому в установке приставных установок нет необходимости.

Устройство и принцип действия

Гидрозатворы представляют собой, чаще всего, изогнутую трубу или некоторые другие виды конструкции, внутри которых удерживается строго определённое количество воды, предупреждающей проникновение запахов из канализационной системы и обеспечивающей движение сточных вод.

Гидрозатворы имеют, как правило, вертикальный вход, а также наклонный или горизонтальный выход. При заметном понижении давления воздушной среды внутри стояка и канализационной сети наблюдается падение уровня жидкости в гидравлическом затворе и выплёскивание части её в стояк. Недостаточное давление может стать причиной, так называемого срыва гидрозатвора.

В условиях отсутствия эксплуатации гидравлического затвора на протяжении длительного времени, вся находящаяся внутри его жидкость частично или полностью испаряется, вызывая так называемое «осушение затвора».

Преимущества и недостатки: отзывы пользователей

Современные гидравлические затворы, функционирующие по принципу сообщающихся сосудов, не только защищают помещение от проникновения канализационных запахов, но и балансируют нагрузку сточных вод на систему в процесс блокировки гидроудара. При выборе сантехнического устройства следует учитывать не только конструктивные особенности такого изделия, но также ориентироваться на их преимущества и недостатки.

Достоинства	Недостатки
Защита от попадания канализационных запахов в помещение; Минимизация негативного воздействия гидравлического удара.	На изгибах могут оседать остатки пищи или мусор; Для предотвращения засорения регулярно осуществляются профилактические действия.

Виды гидравлических затворов: описание и характеристики

На сегодняшний день практикуется установка гидравлических затворов разного вида, которые выпускаются отечественными и зарубежными производителями. Такие устройства для систем канализации в виде водяного заслона отличаются по нескольким параметрам, а некоторые модели оснащаются дополнительными динамическими или тупиковыми приспособлениями.

Коленный

Гидравлические канализационные затворы коленного типа характеризуются стандартной U-образной структурой, чем обеспечивается максимальная прочность и способность хорошо выдерживать давление внутри трубопровода.

Коленные гидрозатворы чаще всего устанавливаются на сливные части унитаза и ванны, а также имеют пару перегибов — на выходе и входе. Для чистки коленных конструкций нужно полностью демонтировать устройство или использовать специальный гибкий трос. Средняя стоимость такого гидрозатвора составляет 132-146 рублей.

Бутылочного типа

Стандартные S-образные или P-образные модели гидрозатворов чаще всего устанавливаются в сливных устройствах под раковинами. Монтировать, а также разбирать изделия бутылочного типа можно при отсутствии особых навыков.

Данный вариант гидрозатворов может применяться исключительно в условиях кухни, поэтому не должен использоваться при оснащении канализационной системы в туалете или ванной комнате. Простая бутылочная конфигурация позволяет самостоятельно устранять засоры откручиванием накладной гайки и удалением накопившегося мусора. Средняя стоимость такого гидрозатвора составляет 185-255 рублей.

Двухоборотный

Конструкция двухоборотного сифона характеризуется достаточно сложной конфигурацией, а также соединением сливной трубы с выходом из сантехнического прибора.

Стык оснащается решёткой-фильтром, задерживающей отходы, волосы и прочий мусор.

Плавный переход в колено завершается соединением с другой трубой. Финишный элемент гидрозатвора направлен с небольшим наклоном в систему стоков.

Некоторые двухоборотные модификации оснащаются ревизионным отверстием с плотной пробкой, обеспечивающей прочистку труб. Средняя стоимость такого гидрозатвора составляет 180 рублей.

Гофрированный

Пропиленовые модификации отличаются прочностью, пластичностью и гибкостью, поэтому такие гидрозатворы используются в обустройстве канализационной системы внутри малогабаритного помещения.

Ребристые модели часто страдают от засора пищевыми остатками, волосами, кусочками мыла и другими загрязнениями, в результате чего довольно быстро изнашиваются.

Именно по этой причине монтаж гофры слива обязательно должен снабжаться фильтром, представленным мелкоячеистой решёткой. Средняя стоимость такого гидрозатвора составляет 90 рублей.

Перелив

Современный сифон с переливом выделяется в отдельную категорию и обязательно оснащается дополнительной трубой, предотвращающей в помещении подтопления. После накопления воды и достижения критической отметки, жидкость поступает через отверстие в гидрозатвор.

Экономичные и простые пластиковые варианты не отличаются достаточной долговечностью, а более прочными, но менее эластичными являются металлические модели.

Второй вариант характеризуется высокой стоимостью и сложностью монтажа, но очень удобен в эксплуатации. Средняя стоимость пластикового гидрозатвора составляет 290 рублей.

Сухой затвор

Современный сухой гидрозатвор для канализации по своей конструкции заметно отличается от гидравлических аналогов. Монтировать такие устройства рекомендуется на нижних этажах в многоэтажных домах, а также при редком использовании сантехнических приборов.

«Сухие» затворы мембранного типа перекрываются эластичной мембраной после схода воды, а маятниковые модели при отсутствии жидкости закрываются мгновенно. Поплавковые затворы функционируют аналогично арматуре сливного бачка. Средняя стоимость составляет 260 рублей.

Какого производителя и какой тип лучше выбрать: ТОП-3

Системы водяной заслонки и «сухие» затворы — необходимая часть канализационной системы, поэтому к выбору модификации такого элемента следует подходить очень ответственно и грамотно.

Что учитывать при выборе устройства?

При самостоятельном выборе сифонного устройства, соответствующего сантехническому прибору, требуется учитывать целый ряд наиболее важных факторов, представленных:

• размерами устройства в сборе;
• типовыми особенностями сифона;
• материалом, из которого изготовлена трубная система и крепежи;
• количеством сливов;
• наличием дополнительных подключений;
• уровнем защиты от возникновения заторов и засоров;
• диаметром входного и выпускного отверстия;
• наличием или отсутствием перелива.

Для установки в кухонной мойке наиболее подходящим вариантом станет приобретение обычной бутылочной модели, эффективно задерживающей частицы пищи.

Приемлемым вариантом также станет применение коленного устройства. Раковины и ванны чаще всего снабжаются моделями с переливом, препятствующим затоплению. Рекомендуемым материалом является полипропилен, но отделка наружных частей может быть выполнена из хромированных деталей.

При наличии в проекте мойки или умывальника в виде двух раковин приобретаются приборы с парой сливных точек.

Перед покупкой в обязательном порядке измеряется величина пространства, выделенного под производство установки. Сифон должен помещаться в отведённом месте.

Если гидравлический затвор из сифона предполагается вытягивать в канализационную сеть, то целесообразно систему модернизировать установкой вакуумного клапана.

Стандартный вакуумный клапан позволяет эффективно нормализовать работу канализационной системы. Выпускаемые на сегодняшний день модели подходят для монтажа на фановый стояк и установки на выпуск из сантехприбора.

3 лучших модели

В настоящее время на рынке сантехнических устройств представлены модели гидрозатворов, выпускаемые отечественными и зарубежными производителями.

Пластиковые модели чешского производителя AlcaPlast бутылочного типа для оснащения раковины выполнены на основе качественного полипропилена и долговечной нержавеющей стали. Цена — от 450 рублей.

Модели немецкого производителя Viega, оснащённые гидравлическим затвором, просты в установке и практичны в эксплуатации. Стоимость пластикового сифона бутылочного типа составляет 250 рублей.

Модели с гидрозатвором немецкого производителя Kludi имеют современный внешний вид, изготовлены из нержавеющей стали, легко регулируются по высоте и оснащаются надёжным донным клапаном.

Стоимость популярных моделей — от 1200 рублей.

Как правильно установить: пошаговая инструкция

В большинстве случаев установка гидравлического затвора не предполагает наличия каких-либо особых навыков.

Предварительно демонтируется старое устройство, после чего выполняется ревизия мест подсоединения и установка нового затвора.

Внешний диаметр в обязательном порядке должен соответствовать диаметру раструба, а внутренний — диаметру отводной трубы самого затвора.

Как сделать гидрозатвор своими руками

Некоторую сложность представляет монтаж конструкций гидрозатвора с гофрированной трубой, деталями оформления перелива и специальными элементами сливного крепежа.

Стандартная последовательность самостоятельной установки не требует применения профессионального инструмента.

Фиксация переливной конструкции в специальном отверстии, накручивание с внешней стороны хромированного элемента, снабжённого штоком для удерживания «барашка».

Осторожная установка «барашка» на штоке при помощи тонкой отвёртки и последующее закручивание фиксирующего болта.

Установка пластиковой детали под ванной и фиксация в отверстии конца с резиновой прокладкой, после чего сверху помещается стандартная хромированная деталь со специальной сеточкой.

Крепёжный длинный винт, отвечающий за фиксацию всего сифона, вкручивается с верхней стороны, после чего проверяется надёжность выполненного крепления.

Установка резиновой прокладки и коленного затвора, прикручивание гидрозатворного элемента, после чего осуществляется подсоединение полипропиленового прямого или гофрированного патрубка, ведущего к канализационному трубопроводу.

Какие бывают поломки и способы ремонта

Самостоятельно устранить можно только самые простые, небольшие поломки гидравлического затвора. Сложные причины выявляются специалистами.

В некоторых случаях необходима полная замена пришедшего в негодность элемента.

Срывает гидрозатвор

Определить срыв гидравлического затвора можно по наличию характерных звуков, которыми сопровождается слив воды.

Причин срыва гидравлического затвора несколько, а неприятные канализационные запахи могут появляться не только в результате замены сантехнических устройств, но и в процессе регулярной их эксплуатации. Чаще всего проблемы возникают при неправильном соединении элементов канализационной системы, нарушении в работе вентиляции или при появлении значительного засора.

Засор

Если использование вантуза или откручивание сифона не помогло избавиться от засора, то целесообразно воспользоваться сантехническим тросом.

Отвинчивание верхней гайки и нижнего крепежа на стыке сифона с канализационной системой, после чего снимается вся сифонная часть.

Погружение сантехнического троса в сливную трубу до уровня сопротивления. Прочистка засора вращательными движениями.

На заключительном этапе выполняется прикручивание сифона с гидравлическим затвором.

Профилактика

Чтобы избежать значительных скоплений накипи или любых других отложений в сливной системе, необходимо ежемесячно проливать внутреннюю часть сифона горячей водой с добавлением лимонной кислоты.

Также с этой целью могут использоваться специальные химические средства типа «Флокс» и «Ёрш».

Каждые полгода настоятельно рекомендуется выполнять замену потерявших эластичность и истончённых резиновых прокладок. Применение защитных решёток и сеточек предотвращает попадание крупных частиц мусора в трубу.

С целью предотвращения засорения стока в ванной выполняется периодическая чистка водного затвора от волос и другого мусора.

После того, как будет перекрыта подача воды, разбирается сифон «до колена» и выполняется его прочистка. После сборки конструкции стыки необходимо обработать при помощи специального водостойкого герметика. Следует помнить, что сифоны с любыми сколами или видимыми трещинами не ремонтируются и подлежат полной замене.

Система канализации в городских и загородных условиях обеспечивает комфортабельное проживание людей, а для полноценного функционирования сточных сетей необходимо правильно выбрать и установить гидрозатвор. Несмотря на кажущуюся простоту такого устройства, неправильный монтаж и использование неподходящего вида гидравлического затвора может стать одной из причин выхода канализационной системы или сантехнического прибора из строя.

Содержание статьи:

Для того чтобы канализация функционировала должным образом, необходим гидрозатвор. Это конструкция, которая предотвращает нежелательное распространение запахов. Также он служит препятствием возникновению гидроударов, которые могут навредить трубопроводу.

Что такое сухой гидрозатвор для канализации

Гидрозатвор для канализации

Гидрозатвор – это устройство, устанавливаемое в канализационные трубы. С его помощью решаются две проблемы. Первое – неприятный запах, который образуется в канализации из-за размножения микроорганизмов, процессов гниения. Второе – предотвращает гидроудар: канализация — герметично закрытая система, вода, проходя по ней и не имея возможности расширяться, может повредить трубы. Устанавливается гидрозатвор в раковины, ванны, душ. Унитазы снабжаются им во время производства и дополнительной установки не требуют.

Делятся они на несколько видов по конфигурации и способу монтажа, кроме того, различают обычный и сухой гидрозатвор для канализации. Принцип действия первого заключается в создании водной пробки таким образом, чтобы она герметично закупоривала трубы, предотвращая проникновение летучих газов из канализации в помещение.

Сухой состоит из трубок, один конец которой крепится к раковине или сливу, второй – к сливной трубе, идущей в канализационный колодец. Между трубами расположен сифон. Это расширенная емкость, в которой и накапливается вода. Сифон расположен ниже уровня слива на 50 мм, что позволяет воде накапливаться, создавая пробку.

Более простой гидрозатвор – U-образно изогнутая труба. В этом случае вода собирается в нижней части устройства. Принцип действия такой же, как и у приспособления с сифоном.

При постоянном пользовании канализацией, собравшаяся в емкости вода напором выдавливается в сток, таким образом, происходит постоянное обновление уровня жидкости.

Критерии выбора гидрозатворов

Как работает сухой затвор

Выбирая гидрозатвор, нужно учитывать некоторые нюансы, один из которых — как часто будет использоваться канализация. Если это душ на даче и применение его незначительно, вода в сифоне, не обновляясь, со временем испарится за 40-50 дней. По истечении этого срока, зловонные запахи канализации проникнут в помещение.

Пол с подогревом, жаркий климат или, наоборот, использование канализации во время морозов, когда вода в сифоне может замерзнуть и даже разорвать его – это показания для использования сухого гидрозатвора. Они более совершенны, не позволяют проникать запахам и предотвращают попадание жидкости из канализации, в случае если квартира расположена на нижнем этаже многоэтажки.

При выборе гидрозатвора в магазине следует обращать внимание в первую очередь не на цену, а на вид сантехники, для которой он будет использован. Для ванной и бани диаметр трубы для слива должен быть больше 110 мм. Подойдет коленный сифон с большой пропускной возможностью, выдерживающий высокое давление. Минус в том, что это неразборная конструкция, засор в этом случае прочистить можно будет только с помощью сантехнического троса.

Для раковины выбирают конструкции с разборным сифоном. Наиболее удобный, по отзывам потребителей, бутылочный тип. Он имеет большой объем, это позволит быстро и нечасто чистить канализационный засор.

Рекомендуется разбирать и очищать приспособления не реже одного раза в полгода, даже если не существует видимых причин для этого. Устанавливать его нужно таким образом, чтобы доступ к нему был удобен.

Виды конструкций

Виды сифонов

Различают несколько видов сухих затворов: мембранные, маятниковые, поплавочные, с молекулярной памятью.

Мембранный затвор действует по принципу ниппеля. К навинчивающейся трубе прикреплены мембраны посредством пружины. Под напором воды клапан раскрывается, пропуская ее. Когда давление в системе прекращается, пружины возвращают затвор на место, плотно прижимая к трубке. Таким образом, запах не распространяется и жидкость из канализации не растекается.

Поплавковый затвор – комбинированная конструкция. Когда вода присутствует в сифоне, легкий, наполненный воздухом поплавок плавает, когда же вода пересыхает — опускается, перекрывая канализационное отверстие. Такой вариант нельзя использовать при низких температурах, чтобы исключить замерзание жидкости.

Маятниковый затвор – действует по закону гравитации. Маятник крепится в сифоне перпендикулярно отверстию канализационной сливной трубе. Диаметр его должен равняться диаметру трубы, это позволит герметично закрывать канализацию. Под воздействием течения воды маятник отклоняется, открывая отверстие сливного канала, после прохождения жидкости маятник под действием гравитации возвращается в исходное положение.

Гидрозатвор с молекулярной памятью – современное высокотехнологичное изобретение, основанное на способности некоторых эластичных материалов восстанавливать заданную форму после прекращения деформации.

Целесообразно купить сухой гидрозатвор для душа, дополнительно оборудованный трапом, бетонирующийся или встраивающийся в пол. Он оснащается решеткой, которая предотвращает попадание мусорных частиц, она при необходимости может закрываться, служа дополнительной преградой проникновения запаха из канализации. Кроме этого, трап обеспечивает герметическую связку с полом бани или душа.

Гидрозатвор для канализации своими руками

Пример конструкции своими руками

Простейшая конструкция, которую можно сделать самому – коленный гидрозатвор. Для его изготовления подойдет пластиковая труба по диаметру слива. Его нужно изогнуть буквой U и c помощью муфт плотно соединить с канализационными трубами. Диаметр сифона не всегда совпадает с диаметром труб, в этом случае целесообразно воспользоваться переходником, пластиковым кольцом, имеющего два разных диаметра.

Один по размеру сифона, другой – канализационного слива. Уплотняющее кольцо для надежности можно смазать силиконовым герметиком. Обратить внимание, чтобы изгиб был на 50-70 мм ниже сливного отверстия канализации. Для сухого гидрозатвора можно взять теннисный мячик, немного больше диаметром трубы. Необходимо сделать камеру, в котором он будет находиться, соединить камеру с трубами канализации.

Пока в сифоне стоит водная пробка, мячик плавает, когда вода испаряется, он по типу поплавка опускается, закрывая сливную трубу. Такой самодельный гидрозатвор можно использовать даже в морозы. В случае если мячик примерзнет к трубе, в канализацию стоит налить горячую воду, и проблема решится.

Советы и рекомендации по эксплуатации

Для моек не используйте гофрированный сифон, несмотря на то, что эти трубы эластичны и компактно укладываются. Минус в том, что в изгибах гофры откладывается мусор, диаметр трубы уменьшается. Его целесообразно использовать для ванны.

Нежелательно воздействовать на гидрозатвор кипятком или горячим маслом — это приведет к трещинам в трубе и, как следствие, образованию протекания.

Для редко используемой сантехники обязательны только сухие гидрозатворы. Если присутствует действие холода на канализацию, не стоит использовать комбинированную поплавковую конструкцию. Современные сифоны изготавливают из полимерных материалов, они не гниют, легко устанавливаются, долго служат. Металлические изделия хромируют, чтобы противостоять коррозии.

Причиной появления запаха в помещении при правильно установленном гидравлическом оборудовании может быть разгерметизация сливных труб, длительно эксплуатируемая канализация, на стенке сосуда которой размножаются бактерии или срыв водной пробки. Для проверки герметичности оборудования необходимо зажженную свечу поднести к отверстию раковины или унитаза. Если пламя не колышется, разгерметизации нет и достаточно залить в канализацию дезинфицирующее средство.

Срыв пробки происходит, если диаметр канализационных труб небольшой, а объем сливаемой воды значительный. В трубах создается разность давлений и жидкость движется в обратном направлении. В этом случае достаточно на 2-3 минуты открыть кран, чтобы вода восстановила затвор в сифоне. Таким образом, проблема с запахом решится.

Обустраивая систему канализации, следует учитывать все детали магистрали, необходимые, для ее хорошего функционирования.

Сифон – он же гидрозатвор для канализации один из необходимых элементов.

Общие сведения

Гидрозатвор выполняет несколько функций:

• Купирует канализационный запах
• Защищает сток от гидроудара
• Снижает риск засоров центральной системе
• Уменьшает нагрузку на трубы

К сведению. Если долгое время не пользоваться сантехническими устройствами, то вода постепенно испарится из «замка» и возможно появится неприятный запах. После первого слива, количество воды восстановится и запах устранится.

Если собрать канализационную систему без сифонов, то ванна, унитаз, раковина лишатся водного барьера, жидкость, напрямую, будет уходить в канализацию, и из труб станет доноситься запах.

Виды сифонов

Гидрозатвор коленный

Сифон U- образной формы. Устанавливают в своем большинстве под ванну и унитаз. Изделия очень прочные, хорошо выдерживают высокое давление.

Гидрозатворы данного типа выпускаются в двух вариантах: литые и разборные.

Литые изделия при выходе из строя подлежат демонтажу и замене.

Сифон, состоящий из нескольких деталей, позволяет произвести ревизию, ремонт, при необходимости нарастить трубы.

Гидрозатвор оснащен на входе и выходе перегибами. Второй перегиб всегда делается ниже первого на 5 см.

Почистить сифон можно двумя способами:

• Сантехническим гибким тонким тросом
• Снять устройство и промыть.

Изделия из пропилена иногда оснащены дополнительным отводом для стиралки или посудомоечной машинки.

Сифон бутылочный

Это изделие знакомо любой хозяйке. Устанавливается под умывальниками и мойками на кухне.

Гидрозатвор собран таким образом, что задерживает крупные включения, в том числе и случайно попавшие в слив предметы.

Сифон в конструкции имеет чашу «бутылку» для сбора мусора, она легко откручивается и освобождается от содержимого.

Все остальные функции, как купирование неприятного запаха гидрозатвор так же выполняет.

Материал изготовления:

• Чугун
• Полипропилен
• Сталь
• Латунь
• Цветные металлы

Самым популярным материалом является полипропилен:

• Легкий монтаж и маленькая нагрузка на мойку или раковину
• Гладкие внутренние стенки не позволяют создаваться осадку
• Не подвержен коррозии
• Не гниет
• Долгий срок службы
• Изделия из данного материала не дорогие.

Двухоборотный затвор

Конструктивно более сложное устройство:

1. Пластиковый двухоборотный сифон.
2. Металлический двухоборотный сифон.

Так же изготавливаются затворы из чугуна, но из-за большого веса и сложного монтажа в быту практически не применяются, в основном устанавливаются на предприятиях.

Сифон более сложен в обслуживании, но надежнее от протечек, чем бутылочный.

Гофрированный гидрозатвор

Сифон состоит из гофрированной пластиковой трубы, изогнутый в форме буквы S. Закреплено соединение муфтами.

Благодаря своей гибкости, очень удобное изделие, ему легко придать нужную форму, размер и повернуть под требуемым углом.

Так же гофрированный гидрозатвор обладает существенным недостатком.

Внутренние стенки собирают в гофре жир, осадок и мелкие включения. Такое изделие придется часто чистить.

Гидрозатвор с переливом

Такие изделия устанавливаются на ванну, мойку на кухне.

Внимание. Если решили устанавливать сифоны без перелива (особое внимание обратите на ванну) следует на отверстия для этой функции поставить заглушки.

Сухой гидрозатвор

Изделие конструктивно отличается от стандартных сифонов.

Гидрозатвор оснащен обратным клапаном. Соответственно вода по нему может двигаться только в одном направлении. Запах из канализационной трубы так же, как и жидкость проникнуть в помещение не может.

Устанавливают «сухие» затворы на первых этажах, в местах, где нет активного пользования водой (душевая кабина, баня и т.п.).

Рекомендация. Сухой гидрозатвор не рекомендуется устанавливать на кухне, так, как такое изделие только увеличит вероятность засора.

Модификация сухого сифона:

• Мембранный. Перекрывает вход мембраной.
• Маятниковый. Срабатывает моментально, как только перестала течь вода.
• Поплавковый. Работает по принципу сливной системы унитаза.

Удобно изделие данного типа тем, что если долго не пользоваться водой, запах не побеспокоит, даже через большой промежуток времени.

Двойной сифон

В своем большинстве, изготавливается в виде бутылочного, с дополнительным ответвлением, для слива. Реже гофрированный.

Выпускается из полипропилена и металла. Более популярны пластиковые изделия.

Устанавливается на двойные кухонные мойки. Так же, как и стандартные гидрозатворы, выпускается с переливом и без.

Как выбрать сифон

Выбор гидрозатвора для сантехники делается по нескольким критериям:

• Габариты изделия. Оно должно умещаться в месте монтажа.
• Модель затвора
• Материал изготовления канализационной системы
• Слив кол-во и наличие перелива на сантехнике.
• Диаметр входа и выхода.

Внимание! При приобретении сифона с переливом обратите внимание на диаметр трубы, если слишком мал, то пропускная способность будет низкая, и при необходимости система перелива не справится с потоком жидкости.

Статья размещена в рубрике|подрубрике

При проектировании канализационных магистралей соблюдают ряд обязательных требований для их нормального функционирования. Одно из основных условий — наличие гидравлических затворов в подключаемой сантехнике. Любому собственнику, прокладывающему своими руками трубопровод для отвода стоков, полезно знать, что такое гидрозатвор для канализации — это позволит избежать ошибок при монтаже и обеспечит надежное функционирование системы.

Обычно гидрозатвор обеспечивают сантехнические сифоны, реализуемые в широком ассортименте в торговой сети, они отличаются конструкцией и размерными параметрами, некоторые изделия имеют встроенные дополнительные элементы. Чтобы правильно выбрать нужный прибор, если он не поставляется в комплекте с санитарно-техническим оборудованием, учитывают сферу применения, конструктивные особенности сифонов, технологию их монтажа.

Назначение гидрозатвора для канализации

Канализационный гидрозатвор выполняет следующие функции в системе:

• Предотвращает проникновение в помещение неприятных запахов из канализационных труб.
• Уменьшает шум при сливе отработанных водных потоков.
• Блокирует поступление в жилище взрывоопасных газов (аммиака и метана), которые образуются в процессе гниения органических отходов.
• Во время пожара отсекает сифонные узлы сантехнических приборов от общей канализационной магистрали.
• Выполняет функции мусоросборника, накапливая различного вида отходы на дне сифонных устройств.
• Препятствует проникновению в помещение по трубам канализации бактерий, различных видов микроорганизмов, насекомых.

Особенности устройства и принцип работы

Гидравлический затвор представляет собой конструктивный элемент трубопровода, в котором постоянно находится вода. Водяная пробка отделяет сливные отверстия канализационных приборов от труб — в результате в помещение не проникают посторонние запахи из канализации.

Для устройства водяного затвора используют два основных метода.

В первом случае трубопровод изгибают или устанавливают отдельный элемент, придавая ему U-образную форму — здесь гидрозатвором служит вода, собирающаяся в нижней части колена. При другом способе сливной патрубок сантехнических устройств опускают в глубокий стакан, имеющий боковое ответвление — в этом случае гидрозатвором является водяной столб, собранный в нижней части стаканного корпуса.

При сливе воды из сантехнических приборов водяная пробка всегда обновляется — таким образом, в гидрозатворе не наблюдается долговременный застой воды, приводящий к появлению заплесневелых запахов.

Разновидности канализационных гидрозатворов

На рынке сантехнического оборудования можно приобрести как готовый гидрозатвор системы канализации, так и различные элементы, из которых его несложно собрать самостоятельно. Потребитель обычно использует два-три типа гидрозапорных узлов, остальные модификации предназначены для эксплуатации в специфических условиях.

Коленные под ванну

По внешнему виду коленные модели гидравлических затворов напоминают букву U, узел отличается простой конструкцией и высокой прочностью. Основные места установки U-образных колен — под ванной, в унитазе подобный гидрозатвор встроен в конструкцию.

Существует несколько разновидностей коленных сифонов, одни модели рассчитаны на жесткую и прочную установку в трубопровод и имеют конструкцию в виде одного колена с накидными гайками, другие состоят из нескольких деталей, позволяющих производить точную подгонку под входной и выходной патрубки.

Коленные сифоны могут быть выполнены небольшого размера по высоте в отличие от бутылочных — это расширяет область их применения от раковин до установки под ванны, имеющие низко опущенный сливной патрубок. К недостаткам приборов относят неудобство в обслуживании — чтобы удалить осевшие на дно грязь и мусор, приходится полностью демонтировать устройство.

Бутылочные для раковин

Конструктивно выполнены в виде цилиндрического корпуса-отстойника с верхним и боковым отводом, имеющего откручивающуюся крышку на дне. При работе вода поступает через входной патрубок в объемную колбу, а после ее заполнения выливается через боковое выходное отверстие — гидрозатвор обеспечивает жидкость, оставшаяся в колбе прибора. Конструкция позволяет собирать всю грязь из моек на дне колбы и периодически удалять мусор, откручивая нижний колпак, если в раковину провалились тяжелые предметы, из бутылочного корпуса их проще всего достать.

Благодаря удобству обслуживания, бутылочные сифоны устанавливаются под кухонные мойки, рукомойники в ванных комнатах, где под раковинами достаточно пространства для размещения их довольно объемного и вытянутого по вертикали корпуса. К недостаткам сифонов данной конструкции относят невозможность очистки канализационного трубопровода сантехническим тросом через их корпус — прибор обязательно демонтируют, освобождая трубопровод, после чего проводят необходимые работы.

Гофрированные S-образные

Один из наиболее простых и универсальных вариантов организации гидрозатвора — использование отрезка гибкой гофрированной трубы, которую изгибают в виде буквы U наподобие колена. При опускании выходного патрубка гофры вниз появляется S-образная форма.

Гофра хороша своей универсальностью — изгиб можно сделать в любом удобном месте, ее легко подключить к сливному отверстию и канализационной трубе при любом их взаимном расположении и удаленности благодаря способности гофрированный оболочки растягиваться и легко менять свое направление. Для сохранения неизменной формы в комплект входит пластиковый держатель.

Основной недостаток гофрированного гидрозатвора — высокое гидравлическое сопротивление водному потоку и ребристая внутренняя оболочка, в пазах которой интенсивно скапливается грязь.

Переливные для душевых кабин

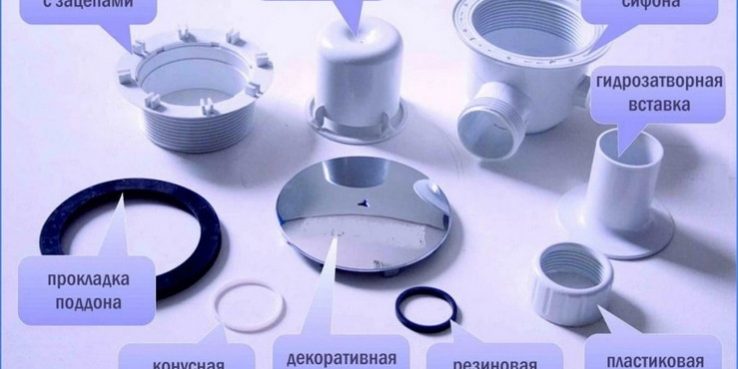

Отличительная особенность всех душевых кабин — довольно малое расстояние сливного отверстия специальной конструкции от пола — это накладывает определенные требования к сифонному узлу. Конструктивно многие сифоны для душевых кабин выполняют в виде невысокого цилиндрического корпуса, в который опускают съемный стакан. Вода попадает в стакан через опущенный в него патрубок с крышкой, и после наполнения переливается через его стенки, имеющие боковые отверстия или высоту верхней кромки ниже сифонного корпуса.

Если в душевой поддон попал какой-то мусор или мелкие ценные предметы, их легко извлечь, сняв крышку вместе с входным патрубком и вытащив стакан, в котором находятся предметы, из сифонного узла. Конструкции переливных душевых сифонов довольно разнообразны, их всех объединяет круглой формы хромированная крышка, обеспечивающая боковой слив и на которую удобно становиться ногами, а также низкий корпус.

Трапы для бань

В банях, парилках и саунах с наличием душа, в местах накопления ливневых стоков, вода собирается с большой площади, поэтому для подвода ее к точке слива пол делают с уклоном, а в центре размещают трап. Стандартное устройство представляет собой небольшого объема камеру, в которую сквозь верхнюю решетку и патрубок поступает вода, после чего она переливается через ее края или верхние выходные отверстия и далее следует по трубе.

Конструкция во многом схожа с сифонами бутылочного типа, но не имеет нижней съемной крышки для извлечения мусора, так как корпус прибора укладывают (замуровывают) в стяжку. Грязь обычно собирается во внутренний стакан, который легко извлекается из корпуса устройства.

Гидрозатворы сухого принципа действия

Необходимость в сухих гидрозатворах вызвана одним из недостатков мокрых — в них постоянно находится вода, и если не происходит ее смена, она начинает дурно пахнуть, в ней могут завестись микроорганизмы, плесень, появиться водоросли. Поэтому установка сухих гидрозатворов актуальна в местах, где воду используют с большими временными промежутками — банях, саунах, душевых комнатах и аналогичных помещениях.

Существует несколько разновидностей сухих гидрозатворов, отличающихся принципом действия, основные из них:

Поплавковые. Канализационный трап с гидрозатвором поплавкового типа — одна из наиболее популярных моделей. Типовая конструкция представляет собой перевернутый легкий стакан, кромки которого погружены в воду, находящуюся между корпусом трапа и его центральным сливным патрубком. Вода поступает во внутреннее пространство корпуса через крышку, защищающую перевернутый поплавок, после пользования душем она постепенно высыхает, поплавок опускается на дно и перекрывает своим корпусом сливное отверстие.

В иных конструкциях вместо поплавка используют легкий шар, который после ухода воды опускается в наружное седло и герметично закрывает отверстие слива.

С обратным клапаном. Принцип действия конструкции основан на том, что сливной канал закрывает клапан на шторках (маятниковая конструкция) или в виде подпружиненного ниппеля. При пользовании водой она под давлением открывает клапан и выливается в трубы, как только воду отключают, ее давление на запирающий элемент падает, и он механически закрывает сливной канал.

Мембранные. Одна из новейших разработок — сухой гидрозатвор для канализации с силиконовой вставкой. Его отличие от аналогов — отвязка от трапов, санитарной техники и прочих элементов устройств из-за возможности использования в любом месте трубопровода.

Это достигается конструкцией, представляющей собой короткий отрезок трубы, внутри которой помещена силиконовая мембрана в виде короткого рукава. Его направление указано на корпусе прибора стрелкой, при прямом включении вода свободно проходит через рукав под собственным давлением, при отсутствии прямого водного потока стенки рукава сжимаются и не допускают обратного оттока жидкости в канал. Подобные изделия поставляются на отечественный рынок зарубежными производителями стандартных типоразмеров 32, 40 и 50 мм. Преимущества приборов — они могут находиться в трубопроводе вертикально или горизонтально.

Существуют и другие модели мембранных затворов, монтируемых непосредственно в трап в вертикальном положении, они работают по принципу обратного клапана, открываясь при давлении воды и закрывая канал после ее ухода.

Причины выхода из строя

Гидрозатвор системы канализации — конструктивно простое изделие, не содержащее сложных элементов, поэтому его выход из строя происходит довольно редко. Чаще других возникают следующие ситуации:

• Срыв гидрозатвора в канализации происходит в случаях, когда труба в квартире многоэтажного дома, коттедже, на даче по стояку выше закрыта или забита. В этом случае при спуске больших водных объемов образовавшееся разряжение в стояковой трубе увлекает за собой воду из гидрозатвора, и он открывается. Устраняют данную неисправность очисткой стоякового трубопровода или установкой на его торец вакуумного клапана.
• Засоры — наиболее частая причина выхода из строя гидрозатворов, особенно этой болезни подвержены устройства сухого принципа действия. Если под опускающийся поплавок или в смыкающийся рукав мембраны попадает мусор, они не могут закрыться и в помещение проникают посторонние запахи.
• Неправильный монтаж — еще одна причина нарушения работы гидрозатворов. Несоблюдение уклонов в трубах, самопроизвольное выпрямление гофры, нарушение последовательности сборки сложных систем приводит к некорректной работе запирающих устройств.
• Утечки также могут стать причиной нарушения гидрозатворов. Часто возникающая ситуация — из бутылочного колена вытекает вода через плохо закрученную крышку отстойника снизу.

Особенности выбора гидрозатвора

Самое главное при выборе — приобрести и установить гидрозатвор, соответствующий назначению прибора. То есть, на кухню ставят приборы бутылочного принципа действия, под ванну U-образные, в душевые кабины — соответствующие изделия малой высоты, в стяжки полов — специально предназначенные для этих целей трапы.

При выборе подходящей модели дополнительно руководствуются следующими соображениями:

• Ни в одной ситуации не следует устанавливать гофрированный гидрозатвор на кухне несмотря на удобство подключения — на его стенках всегда будет скапливаться грязь, препятствующая стоку. Это приведет к необходимости частых прочисток канализации, трате финансовых средств на покупку различных химических препаратов или сантехнического троса для проведения очистных работ, цена которых намного превышает разницу в стоимости между дешевой гофрой и обычным сифоном.
• Перед покупкой сифонов под ванну следует быть особенно внимательным — не каждая модель подойдет для установки под чашу по своим вертикальным размерам. Поэтому следует предварительно замерить расстояние от слива до пола, а после этого уже подбирать нужную модификацию. Это относится и к выбору душевых сифонов, если они не входят в комплектацию.
• Когда в системе часто срывает гидрозатвор (ситуация может возникнуть в многоквартирном или частном доме, если канализационный стояк забит сверху) приобретают кухонный сифон со встроенным вакуумным клапаном.

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

• На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

Важно: Самое главное при этом, как и при сборке всего сифона — правильная установка кольцевых конусообразных прокладок. Острый конец должен входить в стык соединяемых деталей, а широкий прижиматься накидной гайкой.

• Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
• Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
• Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
• Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.

Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Добавьте страницу в закладки!Используемые источники:

• https://gidkanal.ru/gidrozatvor-dlya-kanalizatsii-vidy-osobennosti-i-kak-vybrat/
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/gidrozatvor/
• https://santehnicheskij-mir.ru/santexnika/gidrozatvor-dla-kanalizacii.html
• https://iseptick.ru/kanalizaciya/podklyuchenie-kanalizacii/vidy-gidravlicheskih-zatvorov-dlya-kanalizacii.html
• http://okanalizacii.ru/sistemy/elem-i-oborud/kanalizacionnyj-gidrozatvor.html
