Схема подключения однофазного электросчётчика, схема

Содержание:

Первое, что необходимо сделать перед тем как выполнять подключение счетчика — это изучить его паспорт, в частности требования завода-изготовителя к месту установки, способу крепления и условиям эксплуатации электросчетчика (так, например, индукционные счетчики рассчитаны на эксплуатацию при температурах от -10 до +40 °С и следовательно не могут устанавливаться в неотапливаемых помещениях без оборудования их устройством обогрева в зимнее время, электронные же счетчики, как правило, имеют больший диапазон рабочих температур и могут устанавливаться в неотапливаемых помещениях без установки устройств для их обогрева).

Кроме того необходимо учитывать требования действующих нормативных документов регламентирующих требования к подключению электросчетчиков:

• На каждый дом/квартиру должен быть установлен только один электросчетчик однофазный или трехфазный (п. 7.1.59. ПУЭ) за исключением случаев подключения электроустановок различных тарифных групп (например установки электронагревательных установок большой мощности)
• Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. При этом отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры. (п. 7.1.64. ПУЭ)
• После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. (п. 7.1.65. ПУЭ)

Однофазные счетчики являются наиболее распространенными приборами учета электрической энергии, применяются для учета электроэнергии при нагрузках, как правило, до 12 кВт (до 60 Ампер) в жилых домах/квартирах, на предприятиях малого бизнеса (торговые павильоны, ларьки) и т.п.

Подключение однофазного счетчика не требует глубоких познаний в электрике так как имеет простейшую схему подключения. Все однофазные счетчики, как электронные так и индукционные имеют всего четыре вывода для подключения:

Контакт 1 — для подключения фазного питающего провода; Контакт 2 — для подключения фазного, отходящего к электроприемникам, провода; Контакт 3 — для подключения нулевого питающего провода; Контакт 4 — для подключения нулевого, отходящего к электроприемникам, провода. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. То есть подключение проводов к счетчику выглядит следующим образом:

С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид (так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком):

1. Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок
3. УЗО — для защиты от поражения электрическим током и пожаров.

Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт (более 60 Ампер), а так же при наличии трехфазного электрооборудования вне зависимости от мощности.

Подключение трехфазного счетчика аналогично однофазному, разница заключается лишь в количестве подключаемых фаз. Трехфазные счетчики имеют 8 выводов для подключения:

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — выход фазы 1 на нагрузку; Контакт 3 — вход фазы 2 от ввода; Контакт 4 — выход фазы 2 на нагрузку; Контакт 5 — вход фазы 3 от ввода; Контакт 6 — выход фазы 3 на нагрузку; Контакт 7 — вход нуля от ввода; Контакт 8 — выход нуля на нагрузку.

Таким образом подключение проводов к трехфазному счетчику будет иметь следующий вид:

Однако здесь следует оговориться, что подключение старого счетчика имеет некоторые особенности, а именно трехфазные пятиамперные индукционные счетчики которые раньше применялись как счетчики прямого включения имеют не 8 выводов для подключения, а 11 для возможности подключения их через измерительные трансформаторы:

Прямое подключение такого счетчика в цепь производится следующим образом:

Контакт 1 — вход фазы 1 от ввода; Контакт 2 — перемычка от контакта 1; Контакт 3 — выход фазы 1 на нагрузку; Контакт 4 — вход фазы 2 от ввода; Контакт 5 — перемычка от контакта 4; Контакт 6 — выход фазы 2 на нагрузку; Контакт 7 — вход фазы 3 от ввода; Контакт 8 — перемычка от контакта 7; Контакт 9 — выход фазы 3 на нагрузку; Контакт 10 — вход нуля от ввода; Контакт 11 — выход нуля на нагрузку.

Так как такие счетчики все еще встречаются приведем так же и их схему подключения:

С учетом всех изложенных выше требований схема подключения трехфазного счетчика будет иметь следующий вид:

1. Трехполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены
2. Трехполюсный автоматический выключатель — для защиты трехфазного электрооборудования от коротких замыканий и перегрузок
3. Однополюсный автоматические выключатели — для защиты однофазного электрооборудования от коротких замыканий и перегрузок
4. УЗО — для защиты от поражения электрическим током и пожаров.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

↑ Наверх

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Содержание

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Для учета расхода электрической энергии существуют специальные приборы, которые хорошо знакомы нам как электросчетчики. Эти приборы были изобретены еще в XIX веке и с тех пор неотступно сопровождают человечество.

Совершенно очевидно, что производство электроэнергии – это процесс сопровождается немалыми расходами, которые должны быть возмещены теми, кто эту энергию потребляет. Несанкционированный отбор электрической энергии жестко пресекается контролирующими органами, и все нарушители наказываются значительными штрафами. Именно поэтому установка счетчиков, их поверка и контроль производятся только энергоснабжающими организациями.

Типы и виды электрических счётчиков

• • Прямого включения в силовую цепь, в которой счетчик включается непосредственно к питающей сети.
  • Трансформаторного включения через специальные измерительные трансформаторы.

Большинство электросчетчиков, хорошо известных нам являются приборами прямого включения.

По типу измеряемых величин счетчики разделяются на:

• • Однофазные электросчетчики, которые учитывают потребление энергии в однофазных сетях напряжением 220 В и частотой 50 Гц.

• • Трехфазные электросчетчики учитывают потребленную энергию в сетях 380 В, частотой 50 Гц. Причем все современные трехфазные счетчики способны учитывать электроэнергию и по одной, отдельно взятой фазе.

По типу конструкции счетчики подразделяются на:

• • Электромеханические или индукционные счетчики, в которых подсчет ведется за счет вращения алюминиевого диска в магнитном поле. Скорость вращения диска пропорциональна потребляемой мощности, а учет количества происходит подсчетом количества оборотов диска при помощи специального механизма. Например, в распространенном однофазном счетчике СО-И446 — 1 киловатт-час потребленной энергии соответствует 1200 оборотов диска.

• • Электронные счетчики – представляют собой устройства, которые аналоговый электрический сигнал, снятый с измерительного трансформатора тока, преобразуют в электронные импульсы, частота следования которых пропорциональна потребляемой в данный момент мощности. Подсчет количества импульсов позволяет судить о количестве потребленной электрической энергии. Электронные счетчики постепенно вытесняют индукционные в силу своих преимуществ.

Какие есть преимущества у электронных устройств перед индукционными?

Независимо от того, что электронные счетчики дороже индукционных, они все равно имеют массу преимуществ, которые делают их широкое использование обоснованным.

• • Электронные счетчики имеют высокий класс точности, обычно от 0,5 до 2,0, причем он сохраняется в сложных условиях или низких, или быстропеременных нагрузок.

• • Электронные счетчики способны на многотарифный учет электрической энергии, что позволяет потребителям экономить немалые средства.

• • Кроме количества потребленной энергии электронные счетчики могут контролировать и ее качество, что позволяет иметь контроль над выполнением договорных обязательств со стороны энергоснабжающей компании.

• • Кроме активной потребляемой мощности электронные счетчики могут измерять и реактивную мощность, а также могут вести учет расхода электроэнергии в двух направлениях.

• • Собранные электронным счетчиком данные сохраняются во внутренней энергонезависимой памяти прибора. К этим данным есть доступ через удобный цифровой интерфейс.

• • Использование электронных счетчиков позволяет намного эффективнее бороться со случаями хищения электроэнергии. Любая попытка несанкционированного доступа таким счетчиком фиксируется.

• • Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки.

• • Электронные счетчики обычно имеют меньшие габариты, чем индукционные, что позволяет их монтировать в стандартных электрощитах наряду с другим модульным электрооборудованием.

• • Срок службы электронных счетчиков производители декларируют в течение не менее 30 лет, а интервалы времени между их поверками составляют от 10 до 16 лет.

Одним из главных недостатков электронных счетчиков является их низкая устойчивость к грозовым импульсным разрядам, от которых они часто выходят из строя. Доля индукционных счетчиков еще достаточно высока и они не собираются сдавать свои позиции, так как их надежность проверена более чем столетним опытом их эксплуатации. Правда

Зачем нужен многотарифный счётчик и соответствующая система учета электроэнергии?

Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Именно в это время идет повышенная нагрузка на все распределительное электрооборудование, что сказывается на высокой вероятности отказов его именно в эти часы. Электростанции вынуждены сжигать гораздо больше топлива, а это сказывается на увеличении количества выбросов парниковых газов в атмосферу.

Для того, чтобы стимулировать включение мощных потребителей энергии в ночные часы, когда нагрузка наиболее низкая, была разработана многотарифная политика.

В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы (с 23.00 до 7.00) существенно ниже, бывает даже ниже в 2 раза. В некоторых регионах и других промышленно развитых странах бывает, что используется до 12 различных тарифов. Для того чтобы учитывать потребление энергии при такой системе расчётов были разработаны однофазные двухтарифные счётчики.

Очевидно, что многотарифный учет может вести только электронный счетчик, поэтому всем желающим переходить на многотарифную систему придется приобретать именно такой прибор.

При невозможности воспользоваться многотарифным учетом, вполне можно обойтись и обычным индукционным счетчиком, классом точностине менее 2,0. Такой прибор будет оправдан экономически из-за его меньшей цены и более низкой чувствительности, которая не позволяет регистрировать расход электроэнергии приборами, находящимся в дежурном режиме (телевизор, музыкальный центр, компьютер и т.п.).

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования

Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

• • Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.

• • Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

• • Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.

• • Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.

• • Количество тарифов указывает на то, по скольким тарифам может работать счетчик.

• • Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.

• • Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.

• • Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.

• • Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.

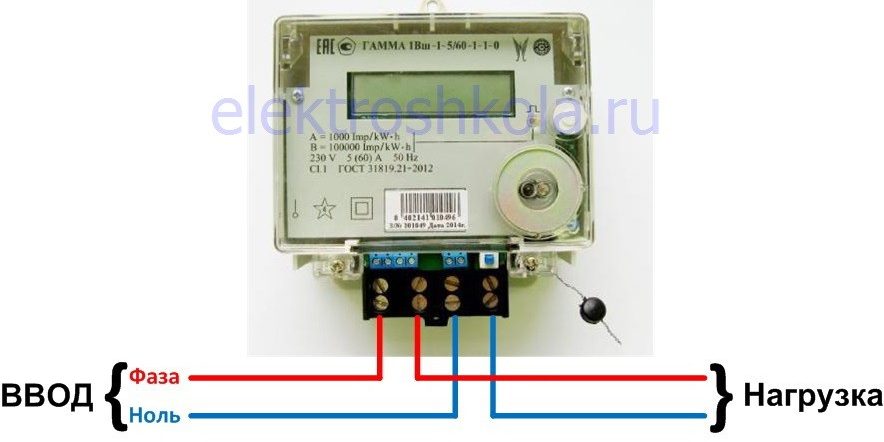

Рассмотрим непосредственно схему подключения

Любой однофазный электрический счетчик подключается к сети не менее, чем 4 проводами. Из них два провода – это вход и выход фазы, а другие два вход и выход рабочего нулевого проводника. Подключение производится при помощи специальных винтовых клемм, расположенных на клеммной колодке, закрытой крышкой, которая пломбируется службами Энергонадзора.

Клеммы имеют нумерацию от 1 до 4.

1. 1. Клемма №1 предназначена для подключения фазного проводника сети.
   2. Клемма№2 предназначена для подключения фазного проводника, ведущего к потребителям электроэнергии, то есть в квартиру или дом.
   3. Клемма №3 предназначена для подключения нулевого провода сети.
   4. Клемма №4 предназначена для нулевого провода, ведущего к потребителям энергии.

Фазные проводники принято обозначать буквой L и цветами красным или коричневым, а нулевой рабочий обозначают буквой N и синим цветом. Помимо них в современных электропроводках еще есть проводник, обозначаемый PE и желто зеленым цветом. Это защитный нулевой провод, который не подключается ни к счетчику, ни к какому либо другому прибору. Он должен неразрывно доходить до каждой розетки к ее заземляющему контакту.

Разберёмся в тонкостях установки

Подготовительные работы перед установкой

Вначале определяется место, где будет монтироваться электросчетчик. В многоквартирных домах в подъездах есть специальные силовые шкафы, где есть для счетчиков штатные места, а владельцам загородных домов или дачных участков следует позаботиться о приобретении специального бокса, специально предназначенного для установки электросчетчиков. Такие боксы имеют прозрачные дверцы или окошки, позволяющие без труда снимать показания, а также места для установки модульного электрооборудования.

Модульное электрооборудование – это широкий класс устройств, выполняющих защитную функцию, функцию коммутации, распределения электрической энергии, а также устройства контроля и учета. Модульные приборы устанавливают на специальную стандартную DIN-рейку шириной в 35 мм. Шириной одного модуля принята величина в 17,5 мм, расстояние между рейками по вертикали – не менее 125 мм. Производители современных электрощитов указывают их емкость именно в количестве модулей.

Современные однофазные электросчетчики также являются модульным оборудованием, имеющим ширину от 4 и выше стандартных DIN-модулей. Если в выбранном электрощите нет DIN-рейки, то ее можно смонтировать или закрепить счетчик за другие монтажные отверстия. В боксах, имеющих прозрачные окошки, счетчик монтируется так, чтобы можно было удобно считывать с него показания.

Монтаж модульного оборудования

Перед электросчетчиком обычно ставится вводной автомат, который, во-первых, позволяет производить любые работы со счетчиком при отключенной энергии, а во-вторых, защищает от токов короткого замыкания и длительных перегрузок. Номинал автомата выбирается в соответствии с планируемой нагрузкой. В однофазных сетях применяются двухполюсные автоматы, размыкающие и фазный, и нулевой проводник.

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. Это устройства защитного отключения, автоматические выключатели и при необходимости — клеммники, которые будут распределять фазу, ноль и защитный ноль по группам потребителей.

После монтажа на DIN-рейку производится коммутация всего оборудования при помощи провода соответствующего нагрузке диаметра. Лучше всего это делать специальным медным одножильным проводом марки ПВ-1.

Алюминиевые провода имеют свойство «плыть» в контактах клемм, поэтому после установки счетчика ориентировочно через полгода следует произвести подтяжку клеммных винтов. Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным.

Подключение питающей сети

После коммутации всех соединений в электрощитке, еще раз проверяется правильность монтажа и затяжка винтов клемм. Далее, при выключенном вводном автомате, всех автоматов защиты и УЗО производится подключение к питающей сети. Для этого цельными кусками провода соответствующего нагрузке диаметра со специальных клеммников, которые есть в подъездных щитах, делается подключение вводного автомата к питающей сети. Фаза должна подаваться на клемму №1 электросчетчика, а ноль на клемму №3.

При подключении от воздушной линии используется специальный самонесущий провод СИП, у которого по центральной алюминиевой жиле передается фаза, о ноль передается по стальной оплетке в виде экрана. Подключение делается только цельными отрезками проводов без всяких соединений.

После проверки всех соединений можно подавать электроэнергию потребителям и проверить правильную работу счетчика.

Заключительный этап работ: опломбировка

Опломбировка – это обязательная процедура, которая производится представителем электроснабжающей организации. Только после этого договорные отношения о поставке электроэнергию могут вступить в законную силу.

Если счетчик смонтирован в подъездном щите, то пломбируется только клеммная крышка, а если в специальном боксе на улице, то может пломбироваться и весь бокс. При этом для потребителя есть возможность считывать показания счетчика и через специальную дверцу есть доступ к модульному коммутационному и защитному оборудованию.

Любая попытка несанкционированного доступа к клеммам электросчетчика автоматически считается нарушением и может повлечь за собой немалые штрафы. В современных электронных счетчиках даже есть функция электронной пломбы, когда все случаи вскрытия клеммной крышки регистрируются и заносятся в память устройства.

Итоги

• Современные электросчетчики – это сложные устройства, установка и обслуживание которых должно вестись только квалифицированными специалистами, имеющими допуск.
• При возможности многотарифного учета лучше воспользоваться этой услугой, экономящей немалые средства, но тогда придется приобретать счетчики с возможностью такого учета.
• Несанкционированный доступ к клеммам электросчетчика запрещен, все операции должны производиться только сотрудниками электроснабжающих организаций.

Смотрим видео о монтаже и схеме подключения однофазного счетчика

Поделиться:23 Июн 2013 | Автор: admin | комментария 52 »

Очень многие считают, что подключение электросчетчика, очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей, самостоятельное подключение не составит для  вас никакихтрудностей.

Существуют счетчики различного исполнения:

• механические и электронные
• одно тарифные и двух тарифные
• прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными.  Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения,  рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка —  металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

• наружная — защитная крышка с дверкой
• внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого  необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

И так, бокс установлен. Переходим к монтажу модульного оборудования.

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед  прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

• от короткого замыкания,
• от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
• возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с  пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Более подробно, о подключении автоматического выключателя, можно почитать в соответствующей инструкции.

Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Подключение электросчетчика

Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт,  расположенный в центре нижней крышки счетчика.

Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный  и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Второй, для подключения отходящей фазы.

Третий, для подключения подходящего, питающего нулевого провода.

Четвертый, для отходящего нулевого провода.

Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .

Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.

Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.

Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.

С контактами разобрались. Теоретические знания,  как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.

Подключение электросчетчика и защитного электрооборудования

Первым делом, подключаем автоматический выключатель. На его верхние контакты, заводим жилы питающего провода. В один контакт, фазный провод, в другой нулевой. При необходимости, подробно, о подключение двухполюсного автоматического выключателя, можно почитать в соответствующей статье.

В нашем примере, питающий провод имеет следующую расцветку жил, синяя и коричневая. Синим, будет ноль, коричневой фаза. Как видно на картинке, фазная жила подключена на левый верхний контакт автоматического выключателя, нулевая на правый верхний.

Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения, или мультиметр. И только после этого, приступать к работе.

После того, как питающий провод, подсоединен к устройству защиты, переходим к подключению счетчика.

Теперь, мы будем работать с отходящими, нижними контактами автоматического выключателя. В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах.

Для подключения счетчика, лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат. Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

 Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4), представленной в статье расчет сечения провода. Или, таблицу ПУЭ 1.3.5, для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

• ПВ 1 — одножильный жесткий провод
• ПВ 3 — многожильный гибкий провод

В нашем примере, используется провод марки ПВ 1, его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3, то он так же, может применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы или пайку оловом.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

• Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
• Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к поломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

 Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1, либо, используем готовую, заводскую перемычку, однофазную соединительную гребенку. Данная гребенка, представляет собой медную шину , на которой на равном расстоянии друг от друга расположены зубчики. Их расположение соответствует контактным отверстиям установленных на рейку автоматов. Они подключаются в верхние контакты однополюсных автоматических выключателей, соединяя все автоматы меду собой и распределяя между ним фазу. Сверху, шинка закрыта пластиковым чехлом, который служит изоляцией фазной гребенки.

Применение данной гребенки, очень значительно упрощает монтаж.

В нашем примере, используется перемычка изготовленная из провода ПВ1.

После подготовки концов перемычки к подключению, одну ее сторону вставляем в верхний контакт первого автомата, другую, в верхний контакт второго. Так как, в нашем примере автомата всего два, распределение фазы на этом завершено. Но если, к примеру, автоматов было бы не 2, а 10 или 20, то фазу нужно было бы подать на каждый из них, изготовив соответствующие количество перемычек.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля.  Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в  зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняетодну и тужефункцию, распределение нуля по отходящим направлениям. У бокса, приведенном в нашем примере, она выглядит вот так.

Устанавливаем нулевую шину в бокс. Далее, отмеряем и изготавливаем перемычку, от четверного контакта, до нулевой шинки. Зачищаем концы, подключаем их в контактные отверстия.

Протягиваем  винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Осталось подключить только отходящие по направлениям и группам провода (на свет, розетки, на стиральную машину, кондиционер, водонагреватель или другое электрооборудование), фазные жилы сажаем на нижние контакты однополюсных автоматических выключателей.

А нулевые жилы, на нулевую шинку. Желательно подключать, по одному проводу в каждый контакт, максимум два. После подключения счетчика электроэнергии , необходимо обязательно проверить надежность фиксации нулевых жил в контакте.

Последним штрихом, одеваем защитную крышку на электросчетчик, предварительно прорезав ножом отверстия на ее нижней части под провода и закручиваем пломбировочный винт.

В данной статье, мы в пошаговом формате рассмотрели вопрос,  как своими руками выполнить подключение счетчика электроэнергии. Вопрос можно считать закрытым.

Собрав схему электросчетчика своими силами мы  сэкономили:

• вызов специалиста — 300 рублей
• монтаж двухполюсного автоматического выключателя — 300 рублей
• монтаж пластикового бокса на 24 позиции наружного исполнения — 600 рублей
• монтаж однополюсного счетчика 800 рублей
• монтаж однополюсного выключателя (1 штука 120 рублей) — 240 рублей
• монтаж нулевой шины — 300 рублей

ИТОГО 2540 рублей

Поделитесь этой статьей:

Другие статьи категории «Счетчики электроэнергии»:Используемые источники:

• https://elektroshkola.ru/uchet-elektroenergii/sxemy-podklyucheniya-schetchikov/
• https://www.asutpp.ru/podklyuchenie-elektroschetchika.html
• https://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/odnofaznye/shema-podklyucheniya-1.html
• https://elektrika-svoimi-rykami.com/schetchiki-e-lektroe-nergii/podklyuchenie-e-lektroschetchika-podrobnaya-instruktsiya
