Согласно распоряжениям правительства России, на коммунальные службы и граждан возложена обязанность по размещению водосчетчиков, измеряющих потребление воды. Это позволяет более точно считать расход ресурсов, а также справедливо рассчитывать затраты на снабжение пресной водой.
Для чего нужен счетчик ВСХН
Счетчики ВСХН бывают крыльчатами (резьбовые) и турбинные (фланцевые). У вторых заметно больший диаметр. Все они применяются для замера объема проходящей жидкости. Могут ставиться для питьевой воды (ГОСТ 51232-98) и сетевой (СНиП 2.04.07-86). При этом, не важно она идет по подающим или обратным водопроводам. Вообще система может быть закрытой или открытой.
Допускается использовать подобные счетчики для холодной воды, при параметрах от +5°C до +50°С. Для воды горячей допуски от +5°C до +150°C.
Приборы ВСХН имеют механизм для подсчета со стрелочным или роликовым индикатором. Они показывают потребленный объем в м3, также учитывают доли основной единицы измерения.
Виды и технические характеристики ВСХН
Практически счетчик включает в себя три элемента, обеспечивающих его работу:
- блок измерений;
- корпус;
- механизм счетчика.
Корпус в целях устойчивости к нагрузкам и коррозии выполняется из чугуна. Он имеет цилиндрическую форму. По торцам размещены фланцы или крылья с резьбой, к ним подсоединяют трубопровод. Также имеется горловина, в нее помещают измерительный блок.
Общая схема крыльчатых счетчиков ВСХН ДУ 15-40 мм
Данный тип счетчиков работает на преобразовании части энергии от потока воды в движение турбины измерительного механизма. Передача усилия к измерительному блоку происходит через магнитную полумуфту турбины и вертикальную ось. Для защиты измерений от сбоев, полумуфта отделена немагнитной пластинкой от основного механизма.
В продаже можно встретить несколько различных механизмов. Они отличаются диаметром трубопровода, к которому допускается подключение. Также имеются некоторые различия технического плана. На приборах с допустимыми диаметрами от 15 до 40 мм используются крыльчатые приводы. Тут поток воды не слишком большой, и крыльчатка справляется с нагрузками. В продаже встречаются следующие модификации:
Характеристики ВСХН-15, ВСХН-20, ВСХН-25, ВСХН-32, ВСХН-40 Крыльчатый
| Параметр | ВСХН-15 | ВСХН-20 | ВСХН-25 | ВСХН-32 | ВСХН-40 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 15 | 20 | 25 | 32 | 40 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 75 | 75 | 110 | 110 | 110 |
| Ширина, мм | 70 | 70 | 93 | 93 | 93 |
| Монтажная длина | 110 | 130 | 260 | 260 | 300 |
| Минимальный расход, м3/ч | 0.025 | 0.04 | 0.063 | 0.1 | 0.16 |
| Номинальный расход, м3/ч | 1.5 | 2.5 | 3.5 | 6 | 10 |
| Максимальный расход, м3/ч | 3.5 | 5 | 7 | 12 | 20 |
| Тип соединения | |||||
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 0.5 | 0.6 | 2 | 2.2 | 2.5 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет | 6 лет |
| Срок службы | 12 лет | 12 лет | 12 лет | 12 лет | 12 лет |

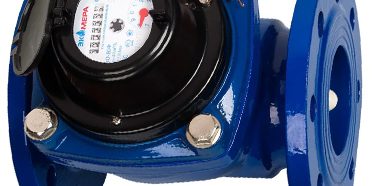

Также имеются модели с турбиной. Они имеют больший пропускной диаметр и фланцевое соединение с трубопроводом. Так как объем воды больше, то и износостойкость тоже требуется повышенная. В них используют более надежные механизмы и элементы. В качестве движущейся части применяется турбина, а не крыльчатка.
При таком подходе продолжительность эксплуатации прибора увеличивается. На практике используется большое количество подобных устройств. Различаются они, как правило, размерными характеристиками. Список маркировок турбинных (фланцевых) счетчиков ВСХН представлены в двух таблицах ниже.
Характеристики ВСХН-40, ВСХН-50, ВСХН-65, ВСХН-80, ВСХН-100 Турбинный
| Параметр | ВСХН-40 | ВСХН-50 | ВСХН-65 | ВСХН-80 | ВСХН-100 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 40 | 50 | 65 | 80 | 100 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 170 | 180 | 190 | 212 | 222 |
| Ширина, мм | 150 | 165 | 185 | 200 | 220 |
| Монтажная длина | 200 | 200 | 200 | 225 | 250 |
| Минимальный расход, м3/ч | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 |
| Номинальный расход, м3/ч | 30 | 50 | 60 | 120 | 230 |
| Максимальный расход, м3/ч | 60 | 90 | 120 | 200 | 300 |
| Тип соединения | |||||
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 7.8 | 9.8 | 10.5 | 13.2 | 15.5 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет | 6 лет |
Общая схема муфтовых счетчиков ВСХН ДУ 40-250 мм
Характеристики ВСХН-125, ВСХН-150, ВСХН-200, ВСХН-250 Турбинный
| Параметр | ВСХН-125 | ВСХН-150 | ВСХН-200 | ВСХН-250 |
|---|---|---|---|---|
| Диаметр (Ду), мм | 125 | 150 | 200 | 250 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 250 | 350 | 375 | 420 |
| Ширина, мм | 250 | 285 | 340 | 400 |
| Монтажная длина | 250 | 300 | 350 | 450 |
| Минимальный расход, м3/ч | 1.5 | 1.8 | 4 | 10 |
| Номинальный расход, м3/ч | 250 | 400 | 750 | 1100 |
| Максимальный расход, м3/ч | 350 | 600 | 1000 | 1600 |
| Тип соединения | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 18 | 40 | 51 | 75 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет |
Обязательно прибор должен быть промаркирован производителем. Обязательно поставляется паспорт, там указаны основные технические характеристики. Также непосредственно на самом приборе указываются следующие параметры:
- условное наименование счетчика;
- допуски по температуре жидкости;
- порядковый номер прибора;
- допустимый расход измеряемой воды;
- год выпуска счетчика;
- максимальное допустимое давление 1,6 МПа (16 кгс/см2);
- межповерочный интервал 6 лет.
Помимо этого, стрелочкой указывается направление потока воды. В обязательном порядке счетчик холодной воды должен быть опломбирован еще на заводе. Если заводской пломбы нет, такой прибор не допускается до использования.
Условия эксплуатации
Этот счетчик воды рекомендуется использовать только в допустимых температурных пределах. При температуре от +5°С, до +50°С. При менее низких и более высоких температурах возможны ошибки при работе считывающего механизма, что снижает точность. Помимо это относительная влажность воздуха не должна превышать 80%. В условиях повышенной влажности могут возникать коррозийные процессы.
Если заглянуть в паспорт прибора, можно увидеть объем воды, который допускается пропускать через расходомер. Это одно из основных условий, которое должно соблюдаться при работе. Обязательно учитывают следующие нюансы.
- Правильно подбирают место установки. В этом случае водосчетчик будет считать наиболее точно, срок эксплуатации будет увеличен.
- Если возникает снижает потребление воды, но напор остается в пределах нормы, следует проверить входящий фильтр. Он установлен одном из фланцев счетчика. Со временем он забивается и требует очистки.
- Если это не счетчик класс C, то данные при установки вертикально и горизонтально будут незначительно отличаться.
Все работы по ремонту и очистке прибора должны производиться только сертифицированными специалистами. Обычно за услугой обращаются к организациям, имеющим соответствующую лицензию. После каждой работы обязательно в документах к счетчику указывают все данные по произведенным действиям и дату.
Прежде чем заниматься ремонт стоит сравнить стоимость нового счетчика с установкой и ремонта старого счетчика. Часто бывает, что новый обойдется дешевле.
Где применяются счетчики ВСХН
В первую очередь стоит отметить, что этот тип водосчетчиков используется только в отапливаемых помещениях, это обеспечивает оптимальные условия для работы. Также они могут устанавливаться в специальных павильонах, где установлено другое коммунальное оборудование. При выборе места установки обязательно следует учитывать, что к счетчикам должен иметься свободный доступ для осмотра и ремонта в случае необходимости.
В первую при выборе счетчика нужд отталкиваться от диаметра (DN):
- DN 15-20 крыльтачтые. Используется в квартирах и частных домах.
- DN 25-40 крыльтачтые. Применяются в различных коммерческих помещениях, рестораны, офисы, магазины, склады, промышленные здания, многоквартирные дома, большие зимние коттеджи.
- DN 40-250 муфтовые. Устанавливают в качестве обще домовых счетчиков в многоквартирных домах, на крупных производствах и в офисных зданиях.
Применяться эти водомеры могут для промышленных, общедомовых и бытовых нужд. В зависимости от особенностей трубопровода подбирается модификация с подходящим диаметром. Это обеспечивает качественную работу приспособления в конкретных условиях.
Особенности монтажа счетчиков ВСХН
Установка не зависит от того, крыльчатый или турбинный счетчик, в любом случае она выполняется одинаково. Подробный процесс расписан в инструкции по монтажу. Обратите внимание, что установка производится только квалифицированными специалистами.
Подробная инструкция по монтажу счетчика ВСХН представлена в техническом паспорте.
Паспорт и сертификаты для счетчика ВСХН
Паспорт на ВСХН крыльчатый 15, 20, 25, 32 и 40: СКАЧАТЬ. Паспорт на ВСХН муфтовой 40, 50, 65, 80, 100, 125, 150, 200 и 250: СКАЧАТЬ.
Сертификат на ВСХН крыльчатый 15, 20, 25, 32 и 40: СКАЧАТЬ. Сертификат на ВСХН муфтовой 40, 50, 65, 80, 100, 125, 150, 200 и 250: СКАЧАТЬ.
Порядок и метод проверки на ВСХН крыльчатый 15, 20, 25, 32 и 40: СКАЧАТЬ. Порядок и метод проверки на ВСХН муфтовой 40, 50, 65, 80, 100, 125, 150, 200 и 250: СКАЧАТЬ.
На данный момент времени контроль расхода воды обязателен. Для решения этой задачи используют различные счетчики. Они позволяют точно отслеживать количество потребленной воды. При этом, они обязательно должны проходить регулярные проверки и соответствовать требованиям. Рассмотрим один из распространенных вариантов — ВСХНд с импульсным выходом.
Для чего нужен счетчик ВСХНд с импульсным выходом
Счетчики ВСХНд: Крыльчатый и Турбинный
Водомер c импульсным выходом используются для замера проходящей через прибор воды. Основным отличием именно этой серии является возможность дистанционного отправления данных. Благодаря своим техническим особенностям, они могут применяться для замеров при суточном объеме потребления от 15 до 300 м3, в зависимости от диаметра условного прохода.
Этот тип датчиков позволяет учитывать не только целые единицы, но и десятые доли. Это позволяет рассчитывать затраты на водоснабжение наиболее точно. Основная задача – коммерческое измерение расхода. Хотя они применяют, как на производстве, так и многоквартирных домах, и в в частном секторе. Есть возможность замера массового расхода, например, на входе водопровода в поселок.
Виды и технические характеристики ВСХНд
Производится несколько типов счетчиков. Они отличаются диаметром подключаемого трубопровода, а также некоторыми техническими особенностями. Для небольших диаметров применяются крыльчатые датчики. Они могут использоваться для замеров сетевой воды, а также питьевой. Для сетевой воды эксплуатационные требования должны соответствовать СНиП 2.04.07-86, а для питьевой ГОСТ 2874-82. Могут применяться строго для холодной воды. На практике используются следующие варианты:
Характеристики ВСХНд-15, ВСХНд-20, ВСХНд-25, ВСХНд-32, ВСХНд-40 Крыльчатый
| Параметр | ВСХНд-15 | ВСХНд-20 | ВСХНд-25 | ВСХНд-32 | ВСХНд-40 | |
|---|---|---|---|---|---|---|
| Диаметр (Ду), мм | 15 | 20 | 25 | 32 | 40 | |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| Высота, мм | 80 | 80 | 142 | 142 | 142 | |
| Ширина, мм | 110 | 130 | 400 | 400 | 400 | |
| Монтажная длина | 110 | 130 | 260 | 260 | 300 | |
| Минимальный расход, м3/ч | 0.015 | 0.015 | 0.14 | 0.24 | 0.3 | |
| Номинальный расход, м3/ч | 1.5 | 2.5 | 3.5 | 6 | 10 | |
| Максимальный расход, м3/ч | 3 | 5 | 7 | 12 | 20 | |
| Тип соединения | ||||||
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | |
| Класс точночти | A, B | A, B | A, B | A, B | A, B | |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 | 6 | |
| Срок службы, лет | 12 | 12 | 12 | 12 | 12 | |
| Масса, кг | 0.6 | 0.75 | 2 | 2.2 | 2.5 |
Схема крыльчатого счетчика ВСХНд
Для больших пропускных диаметров (DN) применяются турбинные счетчики. Они вместо крыльчатки имеют небольшую турбину, которая вращается в горизонтальной оси. Все турбинные счетчики, произведенные «Тепловодомер», проходят обязательное тестирование, гарантирующее устойчивость к нагрузкам. Предлагается целая линейка водомеров, отличающихся пропускными диаметрами:
Характеристики ВСХНд-40, ВСХНд-50, ВСХНд-65, ВСХНд-80, ВСХНд-100 Турбинный
| Параметр | ВСХНд-40 | ВСХНд-50 | ВСХНд-65 | ВСХНд-80 | ВСХНд-100 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 40 | 50 | 65 | 80 | 100 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 177 | 187 | 197 | 219 | 229 |
| Ширина, мм | 200 | 200 | 200 | 225 | 250 |
| Монтажная длина | 200 | 200 | 200 | 225 | 250 |
| Минимальный расход, м3/ч | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 |
| Номинальный расход, м3/ч | 30 | 50 | 60 | 120 | 230 |
| Максимальный расход, м3/ч | 60 | 90 | 120 | 200 | 300 |
| Тип соединения | |||||
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Класс точночти | B | B | B | B | B |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 | 6 |
| Срок службы, лет | 12 | 12 | 12 | 12 | 12 |
| Масса, кг | 7.9 | 9.9 | 10.6 | 13.3 | 15.6 |
Схема турбинного счетчика ВСХНд ДУ 40-250 мм
Характеристики ВСХНд-125, ВСХНд-150, ВСХНд-200, ВСХНд-250 Турбинный
| Параметр | ВСХНд-125 | ВСХНд-150 | ВСХНд-200 | ВСХНд-250 |
|---|---|---|---|---|
| Диаметр (Ду), мм | 120 | 150 | 200 | 250 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 257 | 357 | 382 | 427 |
| Ширина, мм | 250 | 300 | 350 | 450 |
| Монтажная длина | 250 | 300 | 350 | 450 |
| Минимальный расход, м3/ч | 1.5 | 1.8 | 4 | 10 |
| Номинальный расход, м3/ч | 250 | 400 | 750 | 1000 |
| Максимальный расход, м3/ч | 350 | 600 | 1000 | 1600 |
| Тип соединения | ||||
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Класс точночти | B | B | B | B |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 |
| Срок службы, лет | 12 | 12 | 12 | 12 |
| Масса, кг | 18.1 | 40.1 | 51.1 | 75.1 |
Турбинные варианты также применяться только для холодного водоснабжения (от +5° до +50° C). Их устанавливают на трубы большого диаметра, соответственно расчетная пропускная способность выше.
Условия эксплуатации
Для обеспечения длительного срока службы следует обеспечивать оптимальные условия использования. Чтобы узнать все основные параметры достаточно посмотреть в паспорт прибора (будет прикреплен далее). Тут мы рассмотрим только на основные нюансы.
Для всех видов расходомера допускается использование, только для холодной воды. Все расходомеры этого типа эксплуатируются при температурах от +5° до +50° C. Как правило, крыльчатые счетчики ДУ 15, 20 и 25 являются бытовыми и используется в квартирах. У 32 и 40 диаметр больше, поэтому их устанавливают в загородных коттеджах и офисах.
Турбинные счетчики ВСХНд с импульсным выходом применяются в производстве, на промышленных предприятиях и в качестве общедомовых. Турбинный механизм более выносливый, по сравнению с крыльчатым, они легче переносят постоянную высокую нагрузку.
Запрещается эксплуатация в условиях отрицательных температур. Помещение, где размещается водосчетчик должно быть отапливаемым, в противном случае прибор может отказать или лопнуть при отрицательных температурах. Также не рекомендуется применять счетчик для замера воды имеющей сильные механические загрязнения, особенно это касается турбинных моделей.
Где применяются счетчики ВСХНд
Характеристики прибора позволяют применять его достаточно широко. Давайте рассмотрим основные способы использования.
- Индивидуальное водоснабжение. Крыльчатые счетчики холодной воды применяются для замера объема входящего потока в квартиру. Высокая точность позволяет оптимально замерять расход жидкости.
- Более мощные приборы, обычно турбинного типа используются для коммерческого использования. Это в первую очередь замер расхода воды в торговых центрах, на крупных предприятиях и в качестве общего счетчика в многоквартирных домах. Подключение устройства позволяет добиться точного контроля за общедомовым расходом.
Особенности монтажа счетчиков ВСХНд
В паспорте прибора можно прочитать подробную инструкцию по установке. Тут мы разберем только самые основные нюансы.
- Устанавливать расходомер можно в любом пространственном положении. Никаких ограничений нет, работать он будет как на горизонтальной, так и на вертикальной трубе.
- Если устанавливается прибор на вертикальную трубу, монтировать его стоит только на восходящий поток.
- Если рядом со счетчиком будет установлено запорное устройство, обязательно его нужно отнести от прибора минимум на 3 диаметра счетчика. Это позволит избежать сбоев в процессе работы.
- Обязательно нужно следить, чтобы водомер постоянно был заполнен водой.
- Нельзя заужать входное отверстие. Если допустить такое, возникнет погрешность в замерах.
- Располагать счетчик следует таким образом, чтобы направление потока совпадало с положением стрелки.
- Нельзя производить установку циферблатом вниз.
- Перед тем, как производить работу по монтажу, следует произвести промывку водопровода. Это позволит избежать попадания загрязнений в счетчик. Соответственно, значительно продлит его срок службы.
- Так как может потребоваться снятие для проверки или ремонта, обязательно перед ним устанавливают запорную арматуру. Это позволяет перекрывать поток для демонтажа оборудования.
- На патрубках водомера стоят транспортировочные заглушки, их снимают только перед началом работы.
Строгое соблюдение правил монтажа позволит значительно продлить срок эксплуатации оборудования.
Паспорт и сертификаты для счетчика ВСХНд
Паспорт на ВСХНд крыльчатый 15, 20, 25, 32 и 40: СКАЧАТЬ. Паспорт на ВСХНд муфтовой 40, 50, 65, 80, 100, 125, 150, 200 и 250: СКАЧАТЬ.
Сертификат на ВСХНд крыльчатый 15, 20, 25, 32 и 40: СКАЧАТЬ. Сертификат на ВСХНд муфтовой 40, 50, 65, 80, 100, 125, 150, 200 и 250: СКАЧАТЬ.
Порядок и метод проверки на ВСХНд крыльчатый 15, 20, 25, 32 и 40: СКАЧАТЬ. Порядок и метод проверки на ВСХНд муфтовой 40, 50, 65, 80, 100, 125, 150, 200 и 250: СКАЧАТЬ.
- Счетчики воды
- ВСХН
Счетчики воды ВСХН
- Диаметр: 40-250 мм
- Расход: 30-1100 м3/час
- Рабочая среда: холодная вода
- Тип: турбинный
- Межповерочный интервал: 6 лет
- Производитель: Тепловодомер
- Гарантия: 18 мес.
- Цены: от 8 570 руб.
Скачать паспорт на счетчик воды ВСХН
Счетчики турбинные с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм, изготовленные по ТУ 4213-201-18151455-2002, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С, имеют счетный механизм с роликовым и стрелочными индикаторами, и показывают измеренный объем в м3 и его долях.
Цены на счетчики ВСХН с НДС, за шт:
| Ду, мм | Цена |
|---|---|
| 40 | 8 570 руб. |
| 50 | 11 681 руб. |
| 65 | 12 366 руб. |
| 80 | 13 814 руб. |
| 100 | 14 722 руб. |
| 125 | 16 601 руб. |
| 150 | 30 715 руб. |
| 200 | 40 148 руб. |
| 250 | 47 509 руб. |
Технические характеристики:
| Наименование параметра | Значения для счетчиков с Dy, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Класс В | |||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 1. Расход воды, м3/ч: | |||||||||
| в диапазоне температур | +5…….+50 °С | ||||||||
| наименьший Qmin | 0,45 | 0,45 | 0,6 | 0,6 | 0,9 | 1,5 | 2 | 4 | 6 |
| переходный Qt | 0,9 | 0,9 | 1,2 | 1,2 | 1,8 | 2 | 4 | 6 | 11 |
| номинальный Qном | 30 | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 |
| наибольший Qmax | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 |
| Порог чувствительности | 0,15 | 0,15 | 0,2 | 0,25 | 0,25 | 0,5 | 1,0 | 1,5 | 3,0 |
| 2. Наибольшее количество воды 1000×м3 , измеряемое водосчетчиком: | |||||||||
| за сутки | 0,72 | 1,8 | 1,44 | 2,4 | 3,6 | 4,2 | 4,2 | 7,8 | 14,4 |
| за месяц | 21,6 | 32,4 | 43,2 | 72,0 | 108 | 126 | 126 | 234 | 432 |
| 3. Емкость указателя счетного механизма, м3 | 999 999 | 999 999×10 | |||||||
| 4. Наименьшая цена деления, м3 | 0,0005 | 0,005 | |||||||
| 5. Присоединение к трубопроводу | фланцевое по ГОСТ 12815.80 | ||||||||
| 6. Габаритные размеры: | |||||||||
| монтажная длина | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| высота | 170 | 180 | 190 | 212 | 222 | 250 | 350 | 375 | 420 |
| ширина | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| 7. Масса, кг, не более | 7,8 | 9,8 | 10,5 | 13,2 | 15,5 | 18 | 40 | 51 | 75 |
Габаритные и присоединительные размеры
| Параметр | Значения, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Длина, L | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| Высота, H | 170 | 180 | 190 | 240 | 255 | 270 | 345 | 370 | 415 |
| Высота, h | 65 | 72 | 83 | 95 | 105 | 120 | 135 | 160 | 193 |
| Ширина | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| Масса, кг, не более | 7,8 | 9,8 | 10,5 | 19 | 22 | 28 | 37 | 50 | 62 |
Используемые источники:
- https://schetchiky.com/vodoschetchiki/vshn.html
- https://schetchiky.com/vodoschetchiki/vshnd.html
- https://schetchiki-vody.vgs.ru/vshn/
