Счётчик Энергомера СЕ101 – обзор и преимущества устройства

<index>

Для учета потребления электроэнергии в каждой квартире или доме устанавливаются электрические счетчики. Корректность их работы проверяют с определенной периодичностью. Такая проверка называется поверкой.

Что такое поверка электрических счётчиков

Федеральный закон РФ №102 (Об обеспечении единства измерений) и закон №261 (Об энергосбережении и о повышении энергетической эффективности, а также о внесении корректировок в отдельные законодательные акты Российской Федерации) говорят о том, что к работе допускаются только поверенные электросчетчики.

Поверка является обязательной процедурой, она подтверждает исправность измерительного прибора для осуществления учетных задач. Представляет собой сравнительный анализ показаний электрического счётчика с эталонном, имеющим меньшую погрешность. На основании полученных замеров, выполненных по методике поверки для конкретной модели прибора, определяют величину погрешности. В результате проведения процедуры выдаётся сертификат о поверке или сертификат о непригодности.

Процедура поверки заключается в следующем:

• Осмотр счетчика на предмет повреждений;
• Проверка прочности электроизоляции;
• Определение погрешностей в работе счетного механизма;
• Проверяют устройство на самоход;
• Поверка значения порога чувствительности.

Самостоятельно погрешность в работе прибора можно определить так:

Три стоваттные лампочки накаливания соединяются параллельно и подключаются к сети. Остальные источники потребления энергии отключаются. Секундомером фиксируется время, за которое диск делает пять вращений, или светодиод – 10 миганий.

Полученные данные заносятся в специальную формулу:

E = (P * T * A / 3600 – 1) * 100%

в которой:

• P — мощность потребления, кВт;
• T — время одного вращения диска , сек;
• A — передаточное число (указано в паспорте или на корпусе счётчика) это количество оборотов диска на 1 кВт∙ч, имп/кВт∙ч
• Е — погрешность.

Например: (0,3*(102/5)*600/3600-1)*100%=2%.

При отрицательном результате счетчик завышает показания. При положительном запаздывает. Допустимая погрешность составляет 2% в любую сторону. Если это показание выше, прибор нуждается в поверке.

Виды поверок

Согласно Постановлению Правительства РФ №250 от 20.04.2010, все типы электросчетчиков входят в список приборов измерения, подлежащих поверке.

Читайте также:  Виды терморегуляторов для теплого пола

Диагностику электроприбора различают нескольких видов.

Первичная

Проводится на заводе-изготовителе и представляет собой проверку функциональности устройства и соответствие определяемых величин относительно установленных стандартов. Во время диагностики рассчитывается фактическая погрешность, сравнивается с допустимой, результаты фиксируются в техническом паспорте на электрический счётчик вместе с датой проведения работ. Что касается зарубежных изделий, поверка выполняется перед ввозом в страну.

Периодическая

Производится сотрудниками метрологической организации, спустя назначенный срок эксплуатации или хранения прибора. В ходе неё определяется вероятность выдачи показаний счетчиком допустимой степени погрешности.

Внеочередная

Проводится в интервале между периодическими поверками. Причиной к принудительной диагностике могут быть:

• необходимость замены электрического счётчика;
• ремонт оборудования;
• утеря технической документации электроприбора;
• по просьбе владельца при возникновении сомнений в правильности показаний прибора.

Нужно ли поверять новые электрические счетчики

Только что купленный в магазине электросчетчик не требует поверки. Объясняется это тем, что каждое устройство уже прошло эту процедуру после изготовления на заводе. Но если перед установкой прибор хранился долгое время на складе, то необходимо подвергнуть его поверке.

Для разных типов счетчиков интервал времени, допустимый для хранения на складе, отличается. Для однофазных приборов он составляет 2 года. Трехфазные приборы хранят не более года со дня изготовления. Поэтому компании, занимающиеся реализацией электросчетчиков, закупку стали производить небольшими партиями, чтобы на момент продажи прибора у него не истек срок хранения.

Межповерочный интервал механических и электронных счетчиков

Допустимый период работы счетчика между двумя поверками называется межповерочным интервалом, и у каждой модели прибора он свой. МПИ указан в техническом паспорте заводом-изготовителем, и составляет от 4 до 16 лет для разных типов электросчетчиков. Дата последней поверки должна быть указана на корпусе электрического счетчика.

Например, для счетчика Меркурий 230 МПИ составляет 10 лет, для Меркурий 201 и Энергомера СЕ 101 – 16 лет.

Однофазные

Для однофазных индукционных счетчиков межповерочный интервал составляет 16 лет. Исключение составляют приборы, в которых величина номинального тока 5 – 10 А, для электронных – от 5 до 16 лет, в зависимости от значения номинального тока.

Трехфазные

Периодичность поверки трехфазных индукционных электросчетчиков составляет от 4 до 8 лет. Каждые 4 года требуется для электросчетчиков с величиной номинального тока 3х5 А. Остальным до следующей поверки требуется 8 лет.

Читайте также:  Как выбрать бесперебойник для газового котла?

Для электронных трехфазных счетчиков межповерочный интервал определен сроком 6 лет.

Куда обращаться для выполнения поверки

Для вызова специалиста необходимо обратиться в любую метрологическую лабораторию, обладающую аккредитацией на этот вид деятельности. Местонахождение её можно узнать в организации, занимающейся контролем электропотребления. Доставить счетчик для проведения испытаний обязан его владелец. О сроке проведения поверки уведомляет Энергосбыт. Если владелец не уверен в точности показаний прибора, то он может инициировать поверку самостоятельно, не дожидаясь плановой. Владелец вправе самостоятельно выбрать метрологическую организацию.

Какие делаются отметки после проведения поверки

В результате проведения испытаний выдаётся свидетельство о поверке или о непригодности. Данные включают в себя дату и степень погрешности, которая обнаружилась при испытании. На счетчик ставится клеймо поверителя.

Можно ли не снимать электросчетчик

Да, такой способ проверить точность работы электроприбора, не снимая его с рабочего места, существует. Для этого составляется договор с метрологическим учреждением и оплачивается работа. Сотрудник ЦСМ с необходимой аппаратурой приезжает на дом. Проводят работу согласно методике на конкретную модель устройства.

Способ поверки счетчика на дому считается более целесообразным, по причине экономии времени. Нет необходимости ожидать очереди в 2-4 недели пока работа выполнится в ЦСМ.

Сколько стоит поверка

Сумма за поверку электросчетчика зависит от выбранного учреждения, её срочности и типа электросчётчика:

• индукционные однофазные счетчики – от 650 руб.
• электронные однофазные счетчики – от 720 руб.
• трехфазные индукционные электросчетчики – от 750 руб.
• трехфазные счетчики электронного типа – от 820 руб.

Стоимость услуги актуальна для проведения работы в лаборатории. Не включает в себя расходы по снятию прибора и его доставке.

Срок проведения составляет около двух недель.

Есть возможность заказать ускоренную поверку, но сумма оплаты за процедуру возрастет:

• в течение 5 дней – плюс 25% к сумме;
• 3 дня – плюс 50%;
• 1 день – плюс 100% к оплате.

Что касается поверки на дому, то цена за нее будет выше. Обычно сюда включена стоимость доставки необходимого специального оборудования. Однофазный счетчик обойдется в 2 500 рублей, трехфазный – в 3 500 руб. Если мастер приехал, а диагностика по каким-либо причинам не проводилась, владельцу придется оплатить 1000 рублей за ложный вызов. Если поверка состоялась, за выданный дубликат, подтверждающий ее проведение, требуется доплата 1000 рублей.

Читайте также:  Что такое генератор водорода и как его сделать своими руками

Для юридических лиц конечная сумма за все услуги возрастет на ставку НДС.

Поверка без снятия прибора хоть и дорогостоящая, но зато менее хлопотная процедура.

Кто оплачивает услугу

В Постановлении Правительства РФ №442 от 04.05.2012 и п.145 говорится о том, что все издержки, необходимые на содержание счетчика, его сохранности и невредимости, берет на себя владелец.

Что делать, если истек срок поверки

По истечении срока поверки поступают в зависимости от класса точности прибора. Если класс равен 2 или 1, то прибор поверяют. Выполняют ее в течение месяца.

Электросчётчики с классом точности 2,5 и более поверке не подлежат и требуют замены.

Предусмотрена ли ответственность за неосуществление поверки

За несоблюдение сроков поверки электрических счётчиков штрафные санкции в отношении владельца не предусмотрены.

Когда истекает срок годности прибора, его показания считаются недействительными. Платить за электричество придется по нормативу, который значительно превышает реальное использование электроэнергии.

Сотрудниками энергосбыта составляется акт о неуточненном потреблении электричества, согласно которому будет произведен перерасчет со дня окончания срока поверки.

Первые четыре месяца сумма за потребление электричества будет приравнена к среднемесячному показателю, или к данным общедомового электросчетчика, а далее согласно установленным нормативам.

Заключение

Владельцу электросчетчика необходимо помнить о том, что контроль за сроками поверки и актуальности их прохождения ложатся на него. Самостоятельная поверка запрещена и считается недействительной. Её может выполнять только аккредитованная метрологическая лаборатория. Своевременная поверка электрических счётчиков избавит от проблем и конфликтов с энергосбытовыми учреждениями и с УК.

</index>

Похожие статьи

Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действия

Завод-изготовитель Энергомера предлагает пользователям надежное устройство для подсчета электроэнергии в цепях переменного тока — счетчик ЦЭ6803В. Несмотря на обилие предложений на рынке, устройство пользуется спросом среди потребителей. Счетчик соответствует всем требованиям и стандартам, обеспечивает точность измерений, характеризуется долгим сроком службы. Если вы хотите платить только за потребленную энергию, легко снимать показания, не думать о частых поверках – устройство идеально подходит для учета потребленной электроэнергии.

Описание

Электросчетчик ЦЭ6803В

Электросчетчик ЦЭ6803В может использоваться только при определенных условиях эксплуатации:

• Прибор устанавливается в месте, температура в котором не может пересекать границу сорока градусов мороза и шестидесяти градусов тепла, только в данном температурном диапазоне можно рассчитывать на корректную работу и долговечную службу счетчика.
• Влажность воздуха не должна быть выше девяноста восьми процентов.
• Установка прибора возможна в месте, где нет негативного воздействия окружающей среды.

Внешний вид счетчика ЦЭ6803В 1 10 100а отличается эргономичностью и простотой. На внешней стороне располагается табло с крупными числами, показывающими количество потребленного ресурса. Также указывается ГОСТ, которому соответствует прибор. На каждом счетчике есть маркировка относительно технических характеристик и требований к использованию: тип корпуса, тип отсчетного устройства, схема подключения, класс точности, информация относительно номинального напряжения и тока.

Счетчик электроэнергии трехфазный ЦЭ6803В Р32 и другие модели не имеют принципиальных отличий от подобных измерительных приборов. Присутствуют отдельные незначительные конструктивные и технические отличия.

Счетчик ЦЭ6803В 1 5 60а и некоторые другие модели имеют выходное испытательное устройство.

Это – выходные клеммы. Они служат для подключения к системе и проверки электрического устройства. Все модели с жидкокристаллическим экраном имеют энергонезависимую память, что дает возможность сохранять важные данные в случае отключения от электросети.

Электросчетчик м7 р32 ЦЭ6803В пломбируется оттиском клейма энерго-поставляющей организации. Перед монтажом прибора важно проверить отсутствие механических повреждений и наличие пломб. Счетчик ЦЭ6803В 1 отличается высокой надежностью, преимущественно не возникают вопросы относительно его комплектации.

Технические характеристики

Продукт компании Энергомера ЦЭ6803В характеризуется высоким качеством и долговечностью службы. Среднее время наработки на отказ – не менее двухсот двадцати тысяч часов. Временной промежуток меду поверками составляет шестнадцать лет, а средний срок эксплуатации – тридцать лет. Производитель предоставляет гарантию на свое оборудование – четыре года или семь лет, в зависимости от даты выпуска (до или с 01.05.2019 года). Трехфазный счетчик ЦЭ6803В Р31 имеет не только важные технические характеристики, но и привлекательную стоимость. По этой причине электросчетчик пользуется неизменной популярностью среди потребителей.

Схема подключения счетчика ЦЭ6803В не вызовет особых трудностей, поскольку является интуитивно понятной. При возникновении вопросов или каких-либо затруднениях, необходимо снять крышку, под которой изображена схема подключения счетчика конкретной модели.

Счетчики электроэнергии ЦЭ6803В

Однотарифный счетчик электроэнергии, трехфазный ЦЭ6803В имеет два индикатора на лицевой панели изделия. После подключения устройства активизируется элемент «Сеть». Ели индикатор нерабочий, важно понять причину его выхода из строя. Так может быть в результате плохого контакта провода с клеммами или поломки индикатора. При выходе из строя прибора или его элементов, следует обращаться в специализированный сервисный центр.

Можно выделить такие особенности электросчетчика:

• высокая точность измерений;
• стандартный импульсный выход;
• индикаторы работы;
• минимальная погрешность;
• невысокое собственное энергопотребление;
• устойчивость к неблагоприятным внешним воздействиям;
• антимагнитная защита;
• несколько вариантов крепления и установки (на рейку или щиток).

Поверка

Согласно правилам, счетчик электроэнергии должен проходить периодическую поверку.

Поверка

Поверка счетчик ЦЭ6803В производится согласно срокам, указанным в паспорте изделия.

Межповерочный интервал ЦЭ6803 составляет шестнадцать лет с даты первой калибровки на производстве.

Достаточно продолжительный срок поверки электросчетчика ЦЭ6803В позволяет не беспокоиться относительно необходимости часто заниматься вопросом.

Установка

Подключение счетчика Энергомера ЦЭ6803В должно осуществляться согласно схеме, которая имеется под крышкой прибора или дана в инструкции-описании к устройству. Установка трехфазного счетчика ЦЭ6803В должна производиться согласно требованиям, с соблюдением условий установки: места, температуры, влажности и других параметров. При установке измерительного прибора необходимо подготовить кабель, очистив его от изоляционной оболочки на двадцать семь миллиметров. Подготовленный участок должен быть ровным, без изгибов, перекосов. Готовый провод нужно вставить в клеммный зажим. Следует слегка подергать провода, чтобы удостовериться в надежной фиксации. Счетчик устанавливают в месте, которое соответствует требованиям эксплуатации прибора.

Работа правильно подключенного Энергомера ЦЭ6803В сопровождается реакцией светодиодного индикатора, изменением показаний на табло.

Трехфазный электросчетчик применяется для учета расхода электроресурса. Показания отображаются на табло прибора. Устройство может отличаться типом корпуса и счетным устройством. Табло бывает электронным или механическим. Числовой ряд может разделяться запятой или не иметь ее, электронные табло имеют разделение числового ряда в виде точки. Чтобы выяснить количество киловатт, потребленных в текущем месяце, нужно произвести арифметические действия: от итогового результата отнимают показания за прошедший месяц. Полученное количество киловатт умножают на стоимость одного киловатта согласно тарифному плану.

Остановка

Продавцы магнитов призывают покупать свой товар, чтобы регулировать работу измерительных приборов. Они обещают экономию и материальное процветание. На практике воздействие электромагнитным полем на счетчик не принесет ничего, кроме проблем.

mbed/w6Fz446dQy4″ width=»560″ height=»315″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Энергомер может работать в двух режимах индикации: с открытой и закрытой крышкой. При ненарушенной целостности прибора и закрытой крышке на жидкокристаллическом дисплее отображается накопленная энергия. При воздействии магнитами, начинают мигать нижние сегменты подчеркивания. Чтобы сбросить индикацию, необходимо открыть и закрыть крышку клеммной колодки.

Режим работы при открытой крышке другой. После ее открытия на табло видны такие параметры:

• накопленная энергия;
• количество вскрытий крышки;
• время воздействия магнитного поля на прибор;
• число воздействий.

Магнит на счётчик Энергомера ЦЭ6803В не только не оказывает воздействия, но и становится причиной его поломки. Поэтому, прежде чем пробовать сомнительные способы экономии, взвесьте все «за» и «против».

Информация о сертификате

energomera-TSE6803v_p

Измерительный прибор соответствует государственным стандартам, сертифицирован и внесен в Госреестр средств измерения. Каждый тип электрического счетчика ЦЭ6803В имеет паспорт, где указан номер прибора, его особенности и технические характеристики.

Счетчик электричества ЦЭ6803В компании Энергомера пользуется популярностью и часто выбирается пользователями среди массы других вариантов: точность измерения, простота в использовании, качество, продолжительный межповерочный интервал, долгий эксплуатационный период говорят в пользу счетчика ЦЭ6803В.

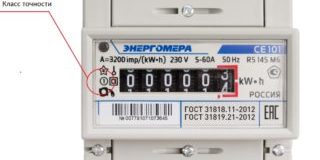

Электросчетчик энергомера се 101 представляет собой однофазный прибор, который ведет учёт электроэнергии в сетях переменного тока (двухпроводных). Монтаж прибора производится непосредственно в щиток на дин-рейку по типу ТН. Для измерения тока применяется шунт.

Счетчик Энергомера СЕ 101

Существует два варианта конструктивного исполнения счетчика энергомера се101:

1. S6 – монтируется непосредственно на щиток;
2. R5 – устанавливается на рейку типа ТН.

По типу счётного механизма подразделяются также на два вида:

1. М-6 – шестиразрядный, механический;
2. М-7 – семиразрядный, механический.

Прибор учета внесен в государственный перечень измерительных средств, с возможностью установки и последующей эксплуатацией на территории РФ и стран СНГ.

Особенности установки счётчика

Счетчик энергомера се 101 необходимо устанавливать внутри помещения, где созданы следующие условия:

• Влажность воздуха относительная – 35-97%;
• Атмосферное давление – 535 – 790 мм рт. ст.;
• Частота сети – 50 Гц;
• Коэффициент несинусоидальности сети – не больше 12%.

Основные технические особенности счётчика

• Низкое потребление электроэнергии на собственные нужды;
• Присутствие в комплектации телеметрического оптического входа;
• При работе горит световой индикатор;
• Счетчик се101 оснащенный ЖК дисплеем, не реагирует на магнит, используемый при попытке его остановить;
• Усиленная защищенность прибора от недоучета или явного воровства электроэнергии;
• Использование шунта для получения точного значения затрачиваемого эл.тока;
• В счётчике присутствует сумматор, который в свою очередь может быть построен на электронных схемах, либо быть механическим;
• Защищенность от агрессивных условий среды, а также от механических повреждений и влияния электромагнитных волн.

Рекомендуем:  Сколько электричества потребляет лампочка?

Межповерочный интервал и срок эксплуатации

• Усредненной значение работы прибора на отказ – 160 тыс. часов;
• Временной период между поверками – 16 лет;
• Период предоставленной гарантии на изделие заводом-производителем – 5 лет;
• Время оптимальной работы (усредненное) — 30 лет.

Технические данные

Характеристики	Значения
Класс точности устройства учёта	1
Кол-во единиц тарифных зон	1
Частота измеряемой сети (Гц)	50±2,5
Рабочее значение разности потенциалов сети	230
Рабочий (допустимый) ток	5 (60); 10 (100)
Пусковой ток (А)	0,01 с IБ = 5А 0,02 с IБ = 10А
Мощность, расходуемая в параллельной сети (Вт)	9 (0,8)
Суммарная затрачиваемая мощность в последовательной цепи, (ВА)	0,1
Значение передаточного количества телеметрических импульсов, имп./кВтч
Температуры, при которых прибор оптимально работает	— 45 до + 70
—  35 до + 70
Габаритные значения	180 х 120 х 55
Вес (кг)	0,495

Снятие показаний

В зависимости от конструктивного исполнения прибора учета М6 или М7, на дисплее отображается различная разрядность показаний.

Например, на табло устройства в исполнении М6 – показания выглядят следующим образом 00000,0, а на М7 – 000000,0. Каких либо отличительных особенностей при снятии значений при различных конструктивных исполнениях нет.

Для того, чтобы получить правильное значение израсходованной энергии необходимо из последнего указанного на приборе значения (учитываются цифры до запятой) необходимо вычесть последние учтенные данные. Эта разность и будет потраченной энергией за определенный период. Далее полученная цифра умножается на стоимость электроэнергии за 1 кВт, получаем точную сумму к оплате.

Проведение ТО счётчика

Техническое обслуживание данных приборов учета заключается в периодическом контроле его работы. Систематическая поверка происходит один раз в 16 лет, либо после запуска в работу, а также после каждого проведенного ремонта, с последующей опломбировкой.

Рекомендуем:  Счетчик Меркурий 231: описание, характеристики

Если поверка не пройдена, либо результат её отрицательный, то прибор нуждается в проведении ремонта специальной уполномоченной организацией.

Схема подключения счётчика СЕ 101 «Энергомера»

Внешний вид приборов учета в зависимости от конструктивного исполнения

Счётчик выпускается по сегодняшний день, цена на него начинается от 600 рублей (зависит от конструктивного исполнения и комплектации).

Наряду с общеизвестным прибором учета электроэнергии «Меркурий 201» на российском рынке не менее популярна модель электросчетчика «Энергомера СЕ 101». Этот прибор относиться к классу однофазных устройств, предназначенных для замера количества потребленной электрической энергии по однотарифной схеме. Счетчик в основном устанавливается в частных домах, квартирах, офисных помещениях и на дачах. СЕ 101 является индукционным прибором, где датчиком тока служит шунт или специальный трансформатор.

Данная модель не предназначена для установки на улице без дополнительной защиты от снега, дождя и других негативных факторов воздействия окружающей среды. Корпус прибора, состоящий из двух половинок, изготовлен из высококачественной пластмассы. Между собой они скреплены надежными винтами. Табло электросчетчика закрыто прозрачным органическим стеклом. Прибор учета потребления электроэнергии «Энергомера СЕ 101» занесен в государственный реестр средств измерения Российской Федерации, поэтому его использование вполне законно.

Особенности конструкции и модификации счетчика

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.

Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.

1. Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
2. Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.

Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.

Пломбы и поверка

Как и любой счетчик электроэнергии, прибор учета «Энергомера СЕ 101» внесен в государственный реестр средств измерения РФ. Он разрешен к использованию на территории России. Производитель устройства устанавливает на прибор два следующих типа защиты.

1. Пломбу из металла на внешнюю крышку устройства, закрывающую доступ к контактам устройства. Пломбировка свидетельствует о том, что прибор прошел поверку и может быть установлен в систему контроля потребления электроэнергии.
2. Специальную голографическую наклейку с высокой степенью защиты. Голограмма устанавливается сотрудником ОТК предприятия-изготовителя и говорит о том, что прибор прошел проверку на работоспособность и годен к использованию.

Эти защитные приспособления необходимы для обнаружения вскрытия устройства после отгрузки в торговую сеть. В настоящее время на «черном» рынке можно встретить счетчики СЕ 101 со встроенной электронной схемой для отключения табло. Естественно пломбы и голограммы в этом случае поддельные. Использование таких приборов может привести к наложению на потребителя огромных штрафов за воровство электроэнергии.

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.
2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.
3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт.  На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Преимущества прибора учета «Энергомера СЕ 101»

Любая модификация счетчика СЕ 101 имеет ряд существенных преимуществ перед конкурирующими изделиями. К несомненным достоинствам устройства можно отнести следующие технические и эксплуатационные характеристики:

• минимальное потребление электрической энергии для собственной работы;
• наличие в приборе специального оптического телеметрического входного блока;
• светодиодная индикация наличия напряжения в сети и работоспособности счетчика;
• высокая защищенность от влияния агрессивной среды и электромагнитных помех;
• высокая точность измерений, защита от воровства электроэнергии и доступная цена.

Достоинств у счетчиков «Энергомера СЕ 101» множество, но, как и любой техники, есть определенные недостатки. Одним из таких недостатков специалисты считают нестабильную работу устройств с жидкокристаллическими индикаторами при минусовой температуре.

Отзывы потребителей

Владельцы различных жилых и коммерческих объектов, установившие у себя электросчетчики «Энергомера СЕ 101», в основном дают высокую оценку этому прибору учета электроэнергии. Они отмечают следующие положительные характеристики устройства: приемлемая цена, длительный гарантийный срок и современный внешний вид. Приведем пару характерных отзывов, размещенных в сети.

1. «… и необходимо было поменять электросчетчик. В магазине посоветовали приобрести прибор Энергомера СЕ 101. Совет оказался дельным: счетчик недорогой, устанавливается просто и работает хорошо. Мы довольны приобретением и ….»
2. «… Всем хорош счетчик СЕ 101! Недорогой, отлично работает, длительная гарантия и так далее. Правда есть у него один несущественный недостаток — он однотарифный и перейти на ночь невозможно, а в остальном …»

Да, конечно, этот прибор учета однотарифный и однофазный, что значительно сокращает сферы его использования. Но это скорее достоинство, чем недостаток!  Счетчик СЕ 101 предназначен для конкретных целей, а для трехфазных сетей и многотарифных вариантов компанией « Энергомера» выпускаются другие модели.

Заключение

В целом следует сказать, что прибор учета электроэнергии «Энергомера СЕ 101» является качественным электросчетчиком, рассчитанным на многолетнюю безаварийную работу. Устройство, кроме счетного табло, имеет индикацию присутствия напряжения сети, выполненную на светодиоде. Приборы с жидкокристаллическим индикатором дороже простых электромеханических, но их качество, ни сколько не ниже. Выбор за вами!

Видео по теме

<center></center>Содержание статьи:

В серию электронных устройств «Энергомера» входят современные приборы учета, предназначенные для эксплуатации не только в быту, но и в промышленных условиях. Электросчетчики Энергомера СЕ 101, например, давно внесены в Реестр измерительных средств, что является законным основанием для их применения в электросетях. Благодаря простоте обслуживания и надежности конструкции эти приборы пользуются большой популярностью у широкого круга потребителей.

Описание прибора

Однофазный электросчетчик Энергомера

Счетчик Энергомера однофазный, а также его трехфазные модификации способны измерять активную и реактивную составляющую мощности, потребляемой от электросети. Кроме того, посредством счетчиков электроэнергии Энергомера удается организовать оценку расхода электроэнергии в многотарифном режиме. Это позволяет дифференцировать учет мощности, потребленной в дневное или ночное время, а также в часы пиковой нагрузки.

На монтажной колодке большинства моделей этого класса наряду с коммутационными контактами имеются специальные клеммы для дистанционного учета показаний. Подключение телеметрического выхода электронного счетчика СЕ 101, например, осуществляется посредством этих контактов при его первичном запуске. Кроме того, в нем предусмотрен встроенный энергонезависимый блок памяти. В случае пропадания тока в питающей линии на дисплее фиксируются последние показания, а также дата, время и тариф, в котором прибор работал перед снятием напряжения.

На передней панели эл счетчика марки СЕ 101 также имеется два светодиодных индикатора. Первый из них, обозначенный как «Сеть» начинает светиться при подключении электричества. С появлением нагрузки он начинает мигать; это означает, что электронная учетная схема запустилась в работу.

Если светодиод под маркировкой «Сеть» не загорается – следует проверить контакты на клеммах соединителя на передней панели. Если с ними все в порядке, а индикатор все равно не горит, прибор следует оправить в ремонт.

В расположенном рядом индикаторном окне указывается номинал потребляемой в данный момент мощности «600 imp/(kW-h)».

Технические характеристики

Счетчик электроэнергии однофазный CE101-R5

Перед выбором конкретной модели счетчика Энергомера обязательно нужно ознакомиться с техническими характеристиками приобретаемого прибора. Электросчетчик СЕ 101, например, имеет следующие технические характеристики:

• Первый класс по точности.
• Количество предусмотренных тарифных зон – одна.
• Напряжение, на которое рассчитан счетчик – 230 Вольт (50 Гц).
• Допустимый прямой ток – 60 или 100 Ампер (в зависимости от модели).
• Мощность, потребляемая самим прибором от сети – 0,8 Ватт.
• Предел допустимых температур – от -40 до + 70 градусов.
• Вес – 0,495 кг.

Схема включения прибора в обслуживаемую электросеть – прямая, а по степени защищенности от пыли и влаги он относится к классу IP5.

Срок службы прибора и межповерочный интервал

Технические характеристики электросчетчика Энергомера СЕ101

Для электрических счетчиков «Энергомера» срок службы определяется теми условиями, в которых они постоянно эксплуатируются. Этот показатель может существенно отличаться от параметра, заданного производителем в технических условиях (до 30 лет). Это отличие порой достигает половину указанного срока.

Через определенный временной промежуток, прошедший с запуска в эксплуатацию электросчетчика, служба поставщика обязана проводить поверку прибора. Межповерочный интервал для приборов марки СЕ 101, например, устанавливается в границах от 8 до 16 лет, в зависимости от года выпуска. Конкретная цифра обычно указывается производителем в паспорте трехфазного прибора учета.

Преимущества электросчетчиков

При рассмотрении преимуществ модельного ряда изделий от «Энергомера» отмечается, что эти приборы считаются самыми качественными из всех представленных на рынке образцов. К достоинствам относят:

• Высокую функциональность изделия, способного работать в нескольких режимах и сохранять в памяти нужную информацию.
• Удобство снятия показаний, которые при желании передаются на диспетчерский пульт в автоматическом режиме.
• Длительный гарантийный срок эксплуатации (до 30 лет).

Благодаря надежности учетного устройства вероятность его случайной поломки сведена к минимуму.

Как снять показания

Показания электросчетчика

Прежде чем приступать к снятию показаний с электросчетчика Энергомера СЕ 101, следует определиться с разрядностью этого прибора. У всей линейки моделей этого класса на индикаторе имеется 6 или 7 разрядов с запятой и крайней правой цифрой другого цвета.

Последний выделенный красным знак означает доли киловатта, которые при снятии показаний не учитываются. Для получения корректной информации пользователю потребуется переписать все цифры, расположенные левее от запятой. Списанное число указывает на общий расход электрической энергии за все время пользования этим счетчиком. Таким образом, для модификаций S6 и R5 счетчика СЕ-102 следует фиксировать только 5 цифр, а для модели S10 – 6.

Для получения итогового значения пользователь должен будет из записанных ранее цифр вычесть показания, снятые в прошлом месяце. Эта разница будет соответствовать количеству израсходованной электроэнергии за отчетный период. Для получения результата в денежном выражении нужно умножить снятые показания на ставку по тарифу за 1 киловатт, установленную для данного региона. Для двухтарифного прибора порядок действий несколько усложнятся. В этом случае потребуется зафиксировать показания для ночного и дневного времени в отдельности. Для получения конечного результата необходимо умножить снятые данные на «свой» тариф, а затем просуммировать два вычисленных значения.

Разновидности счетчика

Счетчик электроэнергии ЦЭ6803ВМ (трехфазный)

Для описания существующих разновидностей приборов из линейки «Энергомера» достаточно упомянуть следующие модели:

• СЕ101.
• ЦЭ6803В.
• ЦЭ6803ВМ.
• ЦЭ68038 и другие.

Помимо этого деления, модели ЦЭ6803В, например, различают по способу крепления конкретного образца в пределах шкафа. В соответствии с ним изделия маркируются буквенно-цифровыми символами: R31, R32 или Ш33. Наличие на приборе кода R31 и R32 означает, что на его корпусе имеются специальные застежки, посредством которых он крепится на DIN-рейке.

Направляющая типа дин рейки изготавливается в виде металлического профиля с продольной просечкой.

Изделия, маркированные значком Ш33, фиксируются внутри шкафа или щитка с помощью специального анкерного крепления, состоящего из трех болтов. На задней стенке счетчика для этих целей предусмотрены особые крепежные петли.

Особенности установки счетчика

Заявка на подключение электросчетчика

При знакомстве с различными моделями линейки Энергомера подключение счетчика к электросети рассматривается особо. Это связано с тем, что от правильности выполнения этой процедуры зависит не только корректность начисления платы за потребленную энергию, но и работоспособность самого счетчика.

Приступать к подключению прибора допускается лишь после того, как оформлены все обязательные для этой процедуры разрешительные документы.

Инструкция по монтажу прибору выглядит следующим образом:

1. Представители «Энергосбыта» высылают в адрес потребителя техническую документацию с указанием разновидности электросчетчика. В ней же прописываются номинал автомата защиты, а также сечение подводящих проводов и способ крепления (на стенке щитка или на DIN-рейку).
2. Местный электрик или специалист от провайдера устанавливает счетчик по месту и проводит его пробное включение в сеть.
3. Этот же человек опломбирует прибор, после чего составляется акт сдачи и запуска его в эксплуатацию.

Заключительный документ подписывается с одной стороны представителем «Энергосбыта», а с другой – потребителем электроэнергии.

Электросчетчики из линейки «Энергомера», включая трехфазные приборы, отличаются универсальностью и повышенной функциональностью. Это проявляется в возможности использовать устройства в самых различных областях хозяйственной деятельности, связанных с потреблением электроэнергии. Изделия этой группы знакомы пользователям уже не первый десяток лет и зарекомендовали себя за это время только с хорошей стороны.

Используемые источники:

• https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov
• https://schetchik-info.ru/schetchiki-elektroenergii-tse6803v/
• http://maloplatim.ru/energomera-se-101.html
• https://profazu.ru/elektrooborudovanie/schetchiki/schetchik-se-101-tehnicheskie-harakteristiki.html
• https://strojdvor.ru/elektrosnabzhenie/modifikacii-i-texnicheskie-xarakteristiki-schetchikov-elektroenergii-energomera/
