Рекомендации по монтажу настенных газовых котлов Навьен

Автономное отопление и подача горячей воды превращают частный дом в комфортное жилище, обеспечивающее немалую экономию и не зависящее от аппетитов поставщиков ресурсов.

Установка собственного котла позволяет самостоятельно регулировать режим обогрева, исходя из необходимости и климатических условий, а не среднегодового графика подачи теплоносителя.

Выбор оборудования в торговой сети обширен, но отыскать наиболее удачный вариант довольно сложно.

Стоимость европейских моделей котлов слишком высока, качество отечественных образцов нередко оставляет желать лучшего.

Рассмотрим один из наиболее удачных вариантов, сочетающих доступную стоимость и высокое качество.

Серия газовых котлов Navien Deluxe

Газовые котлы Navien являются продукцией южно-корейского промышленного концерна KyungDong NAVIEN.

Фирма специализируется на производстве и проектировании отопительного оборудования, работающего на различных видах топлива — жидком, твердом, газе и электричестве.

Navien Deluxe — это серия двухконтурных настенных газовых котлов, пришедшая на смену снятому с производства семейству Navien Ace.

Конструкция и набор функций практически не изменились, хотя некоторые моменты улучшены и дополнены.

Агрегаты выполняют подачу теплоносителя (ОВ) в систему отопления и одновременно обеспечивают жилище горячей водой (ГВС).

Корейские разработки выполнялись с учетом российских условий и специализированы к работе с неустойчивыми параметрами по всем направлениям — давлению газа и воды, колебаниям электроэнергии. Оборудование полностью соответствует нормам и стандартам, действующим на территории РФ.

ВАЖНО!Котлы Навьен снабжены специальным устройством, компенсирующим колебания напряжения в сети до 30%.

Какие модели входят в неё

В серию Делюкс входят следующие модели котлов:

• Deluxe.
• Deluxe Plus.
• Deluxe Coaxial.
• Deluxe Atmo.

Три первые модели практически не отличаются друг от друга, имея лишь незначительные расхождения в конструкции дымохода или величине подачи газа.

Модель Атмо— это котлы с открытой камерой сгорания, которые отличаются подачей воздуха непосредственно из помещения.

Все виды котлов выпускаются в различных вариантах по мощности:

• 13k (кВт).
• 16k (кВт).
• 20k (кВт).
• 24k (кВт).
• 30k (кВт).
• 35k (кВт).
• 40k (кВт).

Некоторые модели созданы на базе одного типоразмера с программно ограниченным функционалом.

Так, котлы мощностью 24 и 16 кВт представляют собой идентичную конструкцию, но у моделей 16 кВт несколько снижена мощность. Это дает агрегатам заметный запас мощности, позволяя свободно преодолевать изменения нагрузки и внешние воздействия.

Технические характеристики

Рассмотрим технические характеристики котлов Навьен Делюкс:

Параметр	Deluxe	Deluxe coaxial	Deluxe Plus	Deluxe ATMO
Тип котла	Газовый настенный двухконтурный
Тип камеры сгорания	Закрытая	Открытая
КПД	91,7 %	86 %
Тепловая мощность котла по ОВ	9-40 кВт
Материал первичного теплообменника	Нержавеющая сталь	Медь
Температура теплоносителя в системе отопления	40°-85°
Температура ГВС	30°-65°
Тип управления	Электронное
Напряжение сети электропитания	Однофазное, 230 В, 50 Гц
Вес	28 кг	26 кг
Габариты корпуса	440x695x265 мм	430x720x340 мм

Возможны некоторые изменения или дополнения в значениях параметров котлов, возникающие вследствие совершенствования конструкции производителем.

Достоинства и недостатки

К достоинствам котлов Navien Deluxe принято относить:

• Возможность обеспечивать подачу ГВС вместе с организацией отопления жилища.
• Экологическая безопасность оборудования.
• Приспособленность к российским технологическим и климатическим условиям.
• Простое и надежное управление, наличие выносного пульта.
• Наличие системы самодиагностики посредством группы датчиков, выполняющих мониторинг всех систем и узлов агрегата.

Недостатками агрегатов являются:

• Зависимость от наличия электропитания, газа и воды.
• Высокий уровень шума.
• Возможность использования только штатных комплектующих.

Все особенности котлов Navien Deluxe, по сути, являются специфическими признаками конструкции и вполне могут быть компенсированы правильной эксплуатацией и обслуживанием.

Устройство

Газовый двухконтурный котел Navien производит нагрев теплоносителя и обеспечивает его циркуляцию в системе.

Газовая горелка, совмещенная с первичным трубчатым теплообменником, греет поток ОВ, который на выходе проходит через трехходовой кран.

Для получения заданной температуры производится подмешивание некоторого количества остывшей обратки, после чего теплоноситель направляется в систему.

Режим горения регулируется подачей свежего воздуха, которую выполняет вентилятор.

Нагрев горячей воды производит вторичный теплообменник (пластинчатый). Работа всех устройств контролируется системой датчиков, сигнализирующих на плату управления о появлении тех или иных неполадок.

Где используется

Газовые двухконтурные котлы Navien Deluxe предназначены для обогрева и подачи ГВС в частных домах.

Мощность котла соответствует обслуживаемой площади, что облегчает выбор нужного устройства.

Для обогрева промышленных или общественных зданий использование серии Navien Deluxe не рекомендовано, поскольку специфические возможности оборудования в таких условиях не будут раскрыты в должной степени.

Нередко подобное оборудование устанавливается в квартирах, если их размер позволяет установить оборудование подобной мощности.

Что входит в комплектацию

В комплектацию котлов Навьен входят:

• Первичный и вторичный теплообменники.
• Расширительный бак на 8 л.
• Газовая грелка закрытого или открытого типа.
• Трехходовой кран с электродвигателем.
• Вентилятор для организации турбонаддува.
• Циркуляционный насос.
• Система датчиков, соединенная с платой управления.
• Встроенный стабилизатор напряжения.
• Выносной пульт.
• Корпус с внешними присоединительными патрубками.

В зависимости от модели и серии могут присутствовать некоторые дополнительные узлы. Постоянное развитие и совершенствование конструкции способствует усложнению старых и появлению новых элементов.

Инструкция по эксплуатации

Работа котлов Navien проходит в автоматическом режиме и практически не нуждается в участии человека.

Единственное, что требуется от владельца — установка комфортной температуры ОВ. Если в качестве топлива используется сжиженный газ, необходимо следить за своевременной заменой баллонов.

Скачать инструкциюСкачать инструкцию можно здесь.

Возможность длительной работы без специализированных сервисных проверок является особенностью оборудования фирмы Navien, которая удобна для пользователей и снимает с них заботу о состоянии агрегата.

При появлении каких-либо неисправностей на дисплее появляется код соответствующей ошибки, давление воды показывает манометр, позволяющий своевременно обнаружить протечку системы.

От владельца может потребоваться приобретение и установка специального фильтра или умягчителя воды, которые позволят продлить жизнь большинству узлов котла — теплообменнику, насосу или трехходовому крану. Если подача воды производится из собственной скважины, установка умягчителя становится необходимостью.

Настройка прибора своими руками

Для настройки котла следует установить режим отладки. Затем следует отрегулировать пределы давления газа — минимум и максимум.

Из циркуляционного насоса необходимо выпустить воздух, открутив заглушку. Это производят после набора давления при циркуляции ОВ.

Настройку работы котла производят при помощи ДИП переключателей.

• Можно включить автоматический вывод воздуха с помощью ДИП переключателя №1, который запустит циркуляцию на 2 часа и понемногу удалит воздух автоматически.
• Включение переключателя №2 переводит работу системы на максимальную мощность, при которой можно отрегулировать максимальное давление газа.
• При включении переключателя №3 котел переводится на принудительный режим работы при минимальной мощности, при котором выполняется настройка минимального давления газа.

Все переключения необходимо выполнять при отключенном электропитании.

ВАЖНО!Настройку котла следует поручить специалистам из сервисного центра. Самостоятельное выполнение работы возможно только при насущной необходимости и отсутствии гарантийного договора.

Основные неисправности и их решения

Возникающие неисправности отображаются на дисплее в виде числового кода. Каждый из них соответствует определенной ошибке, т.е. сигналу с определенного датчика об отказе соответствующего узла.

Рассмотрим их подробнее:

• Е 01. Превышение температуры нагрева. Свидетельствует о выходе из строя циркуляционного насоса или о засорении фильтра теплоносителя.
• Е 02. Ошибка циркуляции ОВ. Возможность протечек теплоносителя.
• Е 03. Газ не горит. Следует проверить, открыт ли вентиль подачи газа.
• Е 04. Паразитное пламя. Возможно искрение датчика, воспринимающего это как открытый огонь.
• Е 05, Е06. Короткое замыкание датчика температуры ОВ. Возникает из-за появления конденсата на плате с датчиком.
• Е 07. Отказ датчика температуры ГВС. Проверить контакт датчика.
• Е 08. Короткое замыкание датчика нагрева ГВС. Замена датчика.
• Е 09. Отказ вентилятора. Заменить вентилятор.
• Е 10. Неполадки в системе дымоудаления. Возможна закупорка дымохода или обледенение выводящего канала.

Возможно наличие дополнительных кодов, с которыми необходимо внимательно ознакомиться в руководстве пользователя.

Отзывы владельцев

Наиболее достоверная и непредвзятая информация о свойствах котлов корейской фирмы может быть получена только от людей, использующих эти агрегаты для отопления и подачи ГВС в своих домах.

Рассмотрим некоторые из отзывов:

Ваше мнение {{$data | json}} —>

Суда по отзывам, большинство пользователей предпочитает не заботиться о системе отопления, просто запустив котел в эксплуатацию.

Конечно, не у всех имеется соответствующая подготовка и познания, но, если есть опасность остаться зимой без обогрева, стоит попытаться немного изучить вопрос и научиться правильно эксплуатировать котел.

Диапазон цен

В большинстве регионов России стоимость котлов Навьен Делюкс находится в пределах 27-32 тыс. руб. Прежде всего, цены зависят от мощности агрегата.

Кроме того, в ценообразовании активно участвует логистика и прочие факторы, накладные расходы и т.д. Людям, планирующим покупку котла, следует учесть, что общая сумма расходов будет несколько выше, чем цена агрегата. Это происходит потому, что необходима доставка, монтаж и подключение устройства.

Все эти мероприятия не следует производить самостоятельно, так как сервисные центры отказывают в гарантийном обслуживании, если установка производилась не их работниками.

ОБРАТИТЕ ВНИМАНИЕ!Некоторые магазины не имеют полномочий составлять гарантийный договор. Этот момент следует уточнить, и при необходимости самостоятельно заключить гарантийное соглашение с представителями сервисного центра.

Полезное видео

В данном разделе вы узнаете больше подробностей о данной серии котлов:

Заключение

Газовые котлы Навьен Делюкс позволяют отапливать дом и обеспечивать его горячей водой.

С точки зрения удобства и комфорта, такое решение выглядит оптимальным.

Практика показывает, что оборудование не всегда оказывается готовым к сложным условиям, качеству воды или иным особенностям эксплуатации.

Если владелец проявит осмотрительность, обеспечит нормальный режим работы и качество воды, то вполне можно надеяться на длительную и бесперебойную службу системы отопления и ГВС.

/—> 2018-12-16

Отопительные котлы Навьен корейского производства пользуются популярностью в нашей стране. Они обладают надежностью и вместе с тем демократичной ценой. В виду большого спроса на данные приборы, настройка газового котла Навьен является актуальным вопросом среди покупателей.

Особенности конструкции газовых котлов Навьен

Производители Навьен выпускают приборы разной мощности, напольные, настенные и с функцией подачи ГВС. Их можно подключать как к централизованной магистрали, так и к газовым баллонам. Агрегаты имеют современный внешний вид, позволяющий вписать их в любой домашний интерьер. Газовые котлы Навьен оснащены группой безопасности, в которую входят:

• модуляционный турбонаддув;
• защита от перемерзания теплоносителя;
• чип SMPS, защищающий от скачков напряжения;
• пульт управления датчиком температуры, позволяющей подстраивать работу агрегата под определенные обстоятельства.

Наиболее распространенной моделью газовых агрегатов Навьен является Делюкс, поэтому остановимся на них подробнее.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Газовый клапан котла – принцип работы и настройка

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе.

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет.

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Как увеличить время между пуском и отключением газового котла?

Если возникла проблема частого включения-выключения («тактования») газового котла, можно изменить разницу между пуском и остановкой агрегата. Это возможно с помощью инженерного меню Навьен:

1. Выключают пульт и зажимают две кнопки «+» и «-» одновременно.
2. На дисплее появляется цифра от 2 до 20. Обычно 8 или 10.
3. С помощью клавиш  «+» и «-» увеличивают значение дельты между пуском и отключением.
4. По прошествии 5 секунд пульт гаснет.
5. Котел выключают из розетки, а потом включают снова.

Теперь газовый агрегат будет работать в новом режиме.

Поделиться:

Высокотехнологичный корейский газовый котел Navien – лидер на рынке отопительного оборудования. Агрегаты широкого спектра по мощности выпускаются для теплоснабжения домов, имеющих магистральный газовый абонентский узел. Конструкционно они могут работать на сжиженном газе. Модельный ряд дает возможность покупателям сделать тонкий подбор оборудования под реальные технические условия и финансовые возможности. Они имеют безупречный минималистичный дизайн. Элегантный внешний вид котла вписывается в кухню любых размеров и конфигураций.

Особенности эксплуатации котлов «Навьен»

Navien — бытовые двухконтурные котлы с открытым или закрытым топочным устройством служат для отопления жилых и общественных помещений и нагрева воды для бытовых и технических целей.

Управление котла русифицировано и адаптировано под реальные режимы работы российских инженерных систем.

Механизм APS обеспечивает стабильный процесс горения топлива при минимальном потреблении. Дутьевой вентилятор для подачи воздуха и создания рабочего напора газовоздушной смеси имеет разноскоростные режимы работы и позволяет оператору контролировать скорость вращения для полноты горения, предотвращая конденсацию.

Комплектация котлов Navien:

• Циркуляционный насос;
• универсальные теплообменники для отопительного контура и системы ГВС;
• автоматика безопасности;
• расширительный бак;
• выбор отопительного режима и таймер для остановки агрегата;
• котел Navien, инструкция по наладке и эксплуатации.

Преимущество применения отопительного агрегата – горелка с предварительным смешиванием газовоздушной смеси имеет диапазон модуляции 30-100%.

Технические характеристики

Показатели, единицы	NAVIEN Ace-13A Atmo	NAVIEN Deluxe-16K	NAVIEN Deluxe-20K	NAVIEN NCN-25K
Площадь обогрева, м2	98.0	128.0	160.0	220.0
Конденсационный, тип	нет	нет	нет	да
Тепловая  мощность, кВт	13.0	16.0	20.0	25.0  т
Топочная  камера	открытая (дымоход )	закрытая (турбо)	закрытая (турбо)	закрытая (турбо)
Потребляемая электромощность, на собственные  нужды, кВт	110.0	150.0	150.0	130.0
Мин. t  в контуре отопления, °С	42	42	42	30
Макс. t контуре отопления, °С	80	80	80	95
Макс. давление в системе ГВС, бар	8.0	8.0	8.0	10.0 бар
Макс. t ГВС, °С	65	65	65	65
Производительность (Δt=25°C), л/мин	9.0	13.6	13.8	14.0
Производительность (Δt=35°C), л/мин	5.5	8.6
Летний режим функционирования	да	да	да	нет
Режим «горячий старт»	да	да	да	нет
КПД, %	86.0	91.0	91.6	98.2
Номинальное давление газа перед котлом,  мбар	18.0	18.0	18.0	18.0
Макс.  часовой расход газа, м³/час	1.33	1.72	2.15	2.51
Емкость расширительного бака, л	6.5
Диаметр дымохода, мм	130.0	60/100	60/100	80/125
Цена на 01.07.2019	32780 руб.	35200 руб.	37880 руб.	69800 руб.

NAVIEN Ace-16K Turbo

Газовый настенный 16 кВт — компактная конструкция газового котла для автономного отопления и ГВС в домах площадью до 98 м2 с выносным блоком управления. Полезная мощность – 16 кВт, средний КПД — 86%, а наибольший расход топлива до 1.33 м3/час. Производительность по ГВС — до 5.5 л/мин при t=35C.

Важно! Модель укомплектована закрытой топкой с уличным забором холодного воздуха.

Deluxe Coaxial 16K

Это настенная модель с закрытой камерой сгорания и двумя контурами нагрева. Вентилятор с турбонаддувом меняет скорость по сигналу от встроенного датчика воздуха, в связи с чем в топке обеспечивается полнота сжигания топлива, что уменьшает теплопотери с выбросами дымовых газов и повышает КПД установки до 91%.

Преимущества Deluxe Coaxial 16K:

• Высокая производительность по ГВС и отоплению;
• низкая засоряемость теплоносителя в системе отопления;
• небольшие расходы на обслуживание и ремонт;
• управление температурным режимом в помещении;
• русифицированный пульт управления с большим ЖК-дисплеем;
• оптимальный баланс газовоздушной смеси;
• инновационный режим модуляции работы газогорелочного устройства;
• качественное гарантийное обслуживание;
• простая настройка котла «Навьен»;
• низкая стоимость дымоходов и газотранспортных систем.

Инструкция по эксплуатации газовых котлов «Навьен»

Этот документ является обязательным приложением к технической документации, которую представляет производитель при оформлении устройства в торговой сети. Эксплуатация ведется с панели управления, модель предлагает много режимов использования.

«Навиен» навесной котел инструкция по эксплуатации, структура и описание функций:

• Питание (POWER) — включено / выключено;
• горение (COMBUSTION) отображает процесс горения;
• насос (PUMP) состояние насоса циркуляции сетевого контура;
• горячая вода (HOT WATER) — температура нагрева воды;
• низкий уровень (LOW LEVEL) — аварийный уровень воды в контуре;
• перегрев (OVERHEAT) – недопустимо высокая температура воды;
• датчик (SENSOR) – неисправность датчика;
• сброс (MISFIRE) режима на панели к заводским настройкам.

Запуск котла

После выполнения всех монтажных работ и проведения опрессовки осуществляют первый наладочный запуск оборудования котла. Все работы выполняются рабочими сервисного центра с оформлением соответствующих документов, что в будущем сохранит гарантийные обязательства производителя.

Запуская котел «Навьен», инструкция должна соблюдаться безукоризненно. Последовательность работ:

1. Наполняют водой контуры через подпиточный узел агрегата, встроенный в конструкцию, со специальным краником снизу рядом с вводом водопроводной воды.
2. Следят за манометром, когда давление поднимется до 2.0 атм, кран закрывают.
3. Удаляют воздушные пробки. При первом запуске выполняют в ручном режиме, а при последующих — через автоматическую систему. Начинают процесс с самой удаленной батареи, открывая краник Маевского, поочередно проходят все точки контура отопления.
4. После травления воздушной пробки давление в контуре упадет, поэтому потребуется повторная подпитка.
5. Сбрасывают воздушную смесь с насоса циркуляции.
6. Для того чтобы включить агрегат, нажимают кнопку «Power».
7. Сработает электроподжиг и агрегат запустится, после чего необходимо настроить температурный режим.

Настройка

«Навьен» запрограммирован на зимний (отопление и ГВС) и летний (ГВС) режимы функционирования — со значками «Снежинка» и «Солнышко». Регулировка температуры в сети на ЖК-пульте выполняется, когда на нем горит пиктограмма «радиатор». В одних вариантах запускают «Режим отопления», в других прокручивают ручку. Мигающий светодиод фиксирует установленную температуру воды.

Если же значок просто горит без пульсации – отображается фактическая температура в сети. Выбрав значок, через «+» или «-»,увеличивают или уменьшают температуру. Через пару секунд светодиод прекращает мигать и покажет реальную температуру. Регулируют температуру отопления от 40.0 С до 80.0 С. Если она установлена неправильно высветится код ошибки.

Обратите внимание! Регулировка температуры ГВС осуществляется аналогичным образом, только на пульте пиктограммы с краном, диапазон от +30 до +60 С.

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

1. Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
2. Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
3. Работать котел должен в полной сборке и защитном корпусе.
4. Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
5. Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
6. Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

__________________________________________________________________________

Рекомендации по монтажу настенных газовых котлов Навьен

Особенности установки газовых котлов Навьен Айс и Делюкс — Поскольку вес устройства 28-30 кг, стена, на которую монтируется устройство, должна быть укреплена дополнительно (если существует опасность, что стена может не выдержать такую нагрузку). — При установке агрегата необходимо использовать анкерный болт, который помогает обеспечить надежный крепеж котла. — Во избежание вибрации, котёл нужно надежно зафиксировать на стене (в целях предотвращения возникновения шумов при работе устройства можно использовать буферные панели, например, резиновые). Устанавливайте газовый двухконтурный котел Navien Ace/Deluxe строго горизонтально, а также поддерживайте расстояние более 60см со всех сторон для удобства ремонта и проверок. Принципы правильного монтажа электропроводки: — При подготовке источника питания с напряжением 230 В, кабелей и соединении проводов необходимо соблюдать региональные/местные нормы, существующие в этой области. — Перед установкой устройства в областях с сетевым напряжением 230 В необходимо проверить надежность проводки. — При обнаружении каких-либо дефектов следует принять необходимые меры по их устранению. — Не подключайте к сетевой розетке другие приборы, кроме котла. Сетевая розетка должна располагаться на расстоянии не менее 300 мм от котла.Монтаж газопровода настенного котла Навьен Айс/Делюкс — Диаметр газовой трубы, подключаемой к устройству, должен составлять 15мм (1/2″) или 20мм (3/4″) в зависимости от модели. — Газопроводные трубы должны быть изготовлены из гибкого металла, прошедшего соответствующую проверку на пригодность. — При использовании сжиженного газа не следует устанавливать предохранительный клапан, однако в этом случае необходимо установить газовый кран. — Используя сжиженный газ, соблюдайте следующие требования. — Клапан подачи сжиженного газа должен так же являться регулятором давления — Для одновременной подачи газа из двух и более баллонов необходимо использовать газовый коллектор. — При использовании 1 баллона испаряемость газа недостаточна что приводит к нарушению нормальной работы котельного агрегата. — Газовая труба котла подсоединяется к главному газопроводу напрямую; Запрещается подсоединять другие приборы к газопроводу. — Места соединений необходимо жестко зафиксировать, чтобы предотвратить самопроизвольное отсоединение деталей.Монтаж водопровода двухконтурного котла Navien Deluxe/Ace — Диаметр водопроводных труб составляет 15мм (1/2″). — В месте входа водопроводной трубы в котёл необходимо установить кран. — Для эксплуатации устройства, возможно, потребуется увеличить давление подачи воды, до 0,3 бара (0,3 кгс/см2) — На второй этаж вода должна подаваться при давлении не менее 1 бара(1 кгс/см2) (если кран горячей воды открыт). — Если устройство используется в области с низким давлением подачи воды, на водопроводной трубе необходимо установить нагнетательный насос. — Перед подключением водопроводной трубы к устройству следует открыть кран водопроводной трубы и стравить лишний воздух. — Если давление воды превышает 8 бар (8кгс/см2), требуется установить редуктор понижающий входное давление воды.Рис.1. Подводящие трубы котла Навьен Делюкс/АйсРуководство по монтажу трубРаботы по монтажу труб горячей воды: — Диаметр трубы горячей воды составляет 15мм (1/2″). — Труба горячей воды должна быть как можно более короткой. — Водопровод и трубы горячей воды должны быть теплоизолированы. — Не следует сооружать сложную систему из трубопроводов. — Для обеспечения правильного дренажа угол наклона труб должен составлять не менее 1/200 — 1/300 мм, то есть на 200 — 300мм длины трубопровода, делается уклон на 1 мм ниже горизонта. — При соединении труб следует избегать скопления воздуха внутри труб.Операции по установке труб системы отопления: — Диаметр труб системы отопления составляет 20мм (3/4″). — Диаметр водопроводной трубы должен совпадать с диаметром циркуляционной трубы. — Труба должна быть как можно более короткой, прямой и цельной. — Чтобы обеспечить правильный слив воды в канализацию, требуется подсоединить соответствующий шланг к переливному отверстию. — При подсоединении труб к радиатору на верхнем коллекторе радиатора необходимо установить ручной или автоматический воздухоотводчик, чтобы предотвратить скопление воздуха внутри радиатора. — Во избежание замерзания труб все открытые участки труб необходимо теплоизолировать. — При необходимости установки проходного коллектора в системе отопления для разводки системы на несколько контуров отопления, необходимо при подборе коллектора соблюдать следующие условия: коллектор до 5 отводов должен составлять в диаметре не менее 36мм, коллектор с 6 отводами и более должен составлять в диаметре не менее 44мм.Рис.2. Расположение трубопроводов котла Navien Ace/DeluxeОсновные меры предосторожности при монтаже труб — Все места соединений должны быть зафиксированы с помощью соединительных муфт или крепежных гаек. — Во избежание замерзания все трубы и коллектора должны быть теплоизолированы. — Трубы должны быть изготовлены из материалов, соответствующих государственным или местным стандартам. — Перед подсоединением труб системы отопления и горячей воды к навесному газовому котлу Navien Ace/Deluxe необходимо зачистить места соединения труб, чтобы удалить стружку, и очистить внутренние поверхности труб от загрязняющих веществ. — Не следует использовать воду из скважины для наполнения системы. — Если избежать использования воды из скважины невозможно, следует проводить регулярную очистку труб системы отопления. — Загрязняющие вещества, содержащиеся внутри труб, становятся причиной снижения эффективности системы отопления и горячего водоснабжения, а также вызывают сбой в работе системы. — Требуется полностью стравить воздух из всех приборов и труб системы отопления.Дымоход Дымоходы/дымовые трубы для удаления в атмосферу продуктов сгорания котлов с естественной тягой должны соответствовать определенным нормам и требованиям. Котел Navien Deluxe/Ace с естественным дымоудалением устанавливается в месте с хорошей вентиляцией.Основные правила при подборе элементов дымохода: — По всей длине диаметр дымохода не должен иметь заужений, а должен быть равен или быть больше, чем выход у котла. — Дымоход должен быть как можно более вертикален. Горизонтальные участки не желательны. Если горизонтальных участков не избежать, то их длина не должна превышать 2м и на отрезке горизонтального участка необходимо предусмотреть ревизию для чистки дымохода. — Сечение дымохода должно быть круглым(в прямоугольном и квадратном дымоходах появляются «мертвые, застойные зоны, в которых происходит накопление сажи и, как следствие, ухудшение тяги). — Предпочтительней выполнить дымоход в утепленном виде и лучшим материалом для устройства дымохода является нержавеющая сталь, так как в таком дымоходе порог конденсатообразования преодолевается намного быстрее и, следовательно, дымоход прослужит дольше. — Окончанием дымохода должен быть дефлектор. — В нижней части дымохода (зона тройника или опоры) предусмотреть заглушку или заглушку с конденсатоотводом, если возможно выпадение конденсата в дымоходе или попадание осадков в дымоход.Защита от замерзания — Если навесной газовый котел Навьен Айс/Делюкс соединяется с трубами, внутри которых скопилось слишком много воздуха, при включении функции защиты от замерзания (после подключения устройства к сети) устройство может начать работать вхолостую, может произойти сбой в работе котла или перегрев насоса. — Поэтому перед запуском функции защиты от замерзания необходимо стравить воздух из труб и проверить уровень воды, то есть давление в системе отопления. — Трубы должны быть полностью теплоизолированы. — При эксплуатации котла в областях с очень низкой температурой следует принять необходимые меры для зашиты труб от замерзания, то есть, теплоизолировать открытые участки труб специальным изоляционным материалом (так же, можно провести водопроводные трубы рядом с трубами системы отопления). — Если газовый двухконтурный котел Навьен Делюкс/Айс не будет эксплуатироваться в течение долгого времени, требуется слить всю воду из системы, чтобы предотвратить ее замерзание, перекрыть газовый кран и отключить устройство от электросети. — Чтобы защитить систему от замерзания, открытые участки необходимо теплоизолировать специальным материалом толщиной не менее 25мм (в зонах с более низкой температурой следует использовать теплоизоляционный материал толщиной не менее 50 мм).Установка термостатаМесто установки: — Термостат устанавливается на стене в отапливаемом помещении. — Расстояние от пола до термостата должно составлять не менее 1.2 — 1.5 м. — Помещение, в котором установлен термостат должно быть хорошо вентилируемым.Способ установки термостата: — Надежно соедините два провода, выходящие из котла Navien Ace/Deluxe, с двумя проводами, выходящими из термостата — С помощью болтов зафиксируйте кронштейн для крепления термостата на стене. — При установке термостата в помещении соблюдайте необходимые требования руководства по его установке. — При соединении проводов и затягивании болтов не следует прикладывать чрезмерные усилия. — При повреждении изоляции проводки или неправильном соединении проводов, может произойти сбой в работе термостата. — Ни в коем случае не подключайте непосредственно к источнику питания 220В. — Не прячьте проводку под полом и в стенах помещения, а так же не располагайте вдоль труб системы отопления.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     ЭванАристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     НоваТермона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Газовое оборудование должно устанавливаться только квалифицированными специалистами, так как они имеют опыт в данной сфере и ознакомлены с актуальными стандартами и законодательными нюансами. К тому же, мало установить сам бойлер, нужно корректно подключить его к системе водоснабжения и газовым трубам. Если нет возможности вызвать мастера или хочется попробовать самостоятельно монтировать котёл – статья для вас.

Можно ли установить газовый котел самостоятельно?

Да, но строго рекомендуется обратиться к профессионалам за помощью, так как оформлять и регистрировать котёл будут сотрудники газовой службы, которые проведут проверку по факту соответствия правилам СНиП. Если правила установки будут нарушены – котёл пометят как произвольно подключённый и откажут в регистрации. Если же установщик уверен в своих силах и прочёл актуальные СНиПы, то почему бы и не попробовать сэкономить?

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности. ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный. Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

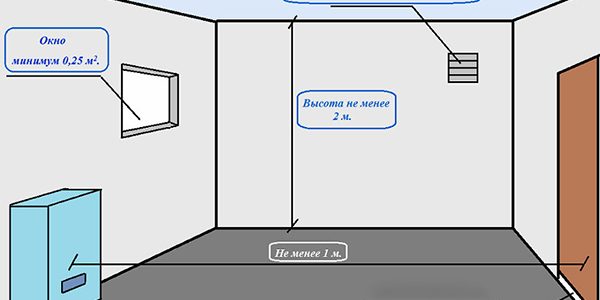

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них. Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими. А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки. Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой. ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

Установка настенного котла

1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Вопрос дымохода

Как было сказано выше, дымоход должен выводиться наружу через стену или подключаться к общему. Если не оборудовать его колпаком, туда будет попадать воздух, вода, мусор, посторонние предметы, которые неизбежно приведут к засорению всех аппаратов, подключенных к нему. Даже при полной исправности котлов, подключённых к системе, забитый или загрязнённый дымоход повлияет на качество обогрева. Какие еще бывают причины неработоспособности котла — читайте здесь.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Пошаговое руководство в видео

Заключение

При монтаже и установке котлов нужно помнить, что это элемент повышенной потенциальной опасности, который может привести к аварии или травме. Выполнять установку нужно предельно внимательно, следуя инструкции, а лучше, под присмотром специалиста. Надеемся, что наша статья поможет вам избежать частых ошибок и сэкономить своё время.Используемые источники:

• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-navien/instrukciya-deluxe.html
• http://oteple.com/nastrojka-gazovogo-kotla-naven-svoimi-rukami/
• https://www.tproekt.com/kotel-naven-instrukcia/
• http://stzm.ru/kotel_navien_montag.html
• https://vdomteplo.com/otopitelnoe-oborudovanie/kotly-otopleniya/gazovye-k/ustanovit-svoimi-rukami-k.html
