Причины воздуха в отопительной системе и как развоздушить батареи

При устройстве индивидуальных отопительных систем пользователям приходится обеспечивать их оптимальное функционирование с помощью различного вида встроенного оборудования и сантехнической арматуры. Одной из основных проблем при эксплуатации отопительной магистрали является завоздушивание, в этом случае домовладельцам необходимо самостоятельно решать задачу, как спустить воздух с системы отопления.

Чтобы упростить проведение процедуры развоздушивания, на этапе монтажа системы в контур и теплообменные приборы встраивают технические приборы для выпуска воздуха. Также немалую роль для обеспечения бесперебойной работы играет правильное обслуживание и эксплуатация отопительной магистрали.

Рис. 1 Примеры обвязки котла индивидуальной отопительной

Признаки завоздушивания

Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:

• Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
• Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
• Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
• Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.

Рис. 2 Завоздушенные радиаторы в тепловизоре

Завоздушивание системы отопления причины

Решая задачу, как убрать воздух из системы отопления, полезно изучить причины, вызывающие завоздушивание, основные из них:

• Неправильный монтаж. Для того, чтобы вода поступала в котел с естественной циркуляцией, необходимо выдерживать постоянный уклон при разводке труб. Несоблюдение данного условия приводит к появлению воздушных пробок на криволинейных участках.
• Нарушение герметичности. Если в трубопроводе отопительного контура появляются дефекты в виде различного вида трещин и разгерметизации резьбовых, паяных, компрессионных соединений, через них проникает воздух, приводя к завоздушиванию всей системы.
• Неправильный монтаж воздухоотводчиков. Удаление воздуха из системы отопления частного дома обычно осуществляют с помощью воздухоотводчиков в радиаторах отопления (краны Маевского), на распределительных коллекторах для теплых полов и в высшей точке отопительного контура. Если данные условия не соблюдаются в полном объеме, вероятность завоздушивания системы существенно возрастает.
• Неисправность воздухоотводчиков. Теплоноситель может содержать в своем составе продукты распада (окисления) металлических узлов, просроченного антифриза или соли металлов. Нахождение в системе твердых взвешенных частиц приводит к забиванию входных отверстий, каналов воздушных клапанов воздухоотводчиков и делает невозможным их нормальное функционирование.
• Несоблюдение правил заливки теплоносителя. Одна из причин, почему завоздушивается система отопления в частном доме, является ее неправильная подготовка к эксплуатации. При наполнении теплоносителем контуров радиаторной отопительной и системы теплых полов следует придерживаться несложных правил, в противном случае их нарушение приведет к образованию воздушных пробок.
• После проведения ремонтных работ.Одна из причин, почему воздушит систему отопления – попадание в трубопровод воздуха после ремонта или профилактического обслуживания отдельных узлов. К примеру, если снимают циркуляционный насос, перенаправляя теплоноситель по параллельному обходному байпасу, после его установки в прежнее положение возникнет проблема с наличием воздуха внутри корпуса.
• При пополнении объема теплоносителя. После заливания в контур дополнительного количества рабочей среды повышается вероятность завоздушивания трубопровода в связи с тем, что жидкость имеет в своем составе высокий процент растворенного воздуха.

Читайте также:  Как соединить пластиковую трубу с металлической — все возможные способы

Рис. 3 Схема принудительной и гравитационной систем

Методы устранения воздушных пробок из отопительных систем

Существует два основных вида систем отопления – открытая самотечная (гравитационная) и закрытая (принудительная).

В первом варианте рабочее тело поднимается по трубам от котла вверх самотечным способом за счет его более меньшей плотности в сравнении с более холодной средой. При этом некоторое количество жидкости собирается в расширительном баке, помещенном в самой верхней точке нагревательного контура.

В замкнутой разновидности используют герметичный расширительный бак с эластичной мембраной, в котором размещается увеличившийся в объеме теплоноситель при нагревании.

Развоздушивание открытого контура

Гравитационные системы с открытым расширительным баком используются в радиаторном отоплении, при их монтаже основная задача – правильно выдержать угол наклона труб. От вертикального участка трубопровода, отходящего от котла, трубы направляют к радиаторным обогревателям, проходя через которые рабочее тело поступает в обратно в котел по линии обратки, проложенной с некоторым уклоном.

Очевидно, что в самотечном отопительном контуре для беспрепятственного выхода воздуха имеется открытый расширительный бак. Благодаря этому при правильном монтаже проблемы с завоздушиванием в гравитационных конструкциях возникают довольно редко.

При нарушении правил монтажа и завоздушивании придется решать задачу, как убрать воздушную пробку из системы отопления при ее неэффективной работе. Для этого проверяют правильность уклонов и прямолинейность прокладки трубопровода, основной метод устранения пробок – демонтаж неверно уложенного участка и переустановка его в правильное положение.

Также при прохождении теплоносителя по батареям внутри их возможно появление завоздушенных зон, поэтому каждый теплообменник также должен иметь выпускные клапаны (краны Маевского). С их помощью осуществляют удаление воздушных пробок из системы отопления, проводя спуск воздуха в наиболее удаленной от трубопровода подачи и обратки верхней части радиаторов.

Рис. 4 Принцип работы разных видов воздухоотводчиков

Установка воздухоотводчиков

Одним из основных методов решения задачи, как выгнать воздушную пробку из системы отопления, является применение специальных воздухоотводных приборов. Их принцип действия состоит в собирании более легкого воздуха, чем жидкость из труб, в бочкообразной камере корпуса. Внутри воздухоотводного бочонка помещен поплавок, соединенный со спускным клапаном – при переизбытке воздуха он опускается, клапан открывается и выпускает поток наружу.

Чаще воздухоотводчики устанавливают в следующих местах:

• В наивысшей точке. Так как воздух легче воды, он стремится к подъему по трубам вверх, приводя к их завоздушиванию, поэтому в верхней точке обязательно ставят спускной клапан.
• На теплообменных приборах. Теплообменные радиаторы имеют сложную форму и различные способы подключения, если в них появляется пробка, выгнать воздух из системы отопления протоком теплоносителя без специальных спускных устройств не получится. Поэтому в каждом современном радиаторе обязательно должны присутствовать спускные клапаны в виде кранов Маевского.

Также воздухоотводчики монтируют на полотенцесушителях сложной конструкции, размещая их в верхней части.

Рис. 5 Места размещения воздухоотводчиков

<center></center>

• На коллекторной гребенке и гидрострелке. Для разводки извилистых и протяженных контуров теплых полов и радиаторных батарей применяют специальные гребенки и гидрострелки, имеющие сложную конструкцию. Обычно в верхней части таких узлов устанавливают воздухоотводчики, с помощью которых можно развоздушивать распределительные гребенки, корпуса гидрострелок и нагревательные трубопроводы теплых полов.
• Приборы безопасности. В обвязку многих бытовых котлов устанавливают стандартную группу безопасности – узел, состоящий из воздухоотводчика, манометра и спускного клапана.

Аварийный прибор обычно размещают на выходе трубопровода в верхней части котла.

Следует отметить, что существует два основных вида воздухоотводчиков – с ручным управлением (краны Маевского) и автоматические (существуют конструкции для батарей), последние не нуждаются в открывании спускного клапана механическим способом.

Рис. 6 Сепараторные и шламоотделительные приборы – принцип работы и конструкция

<center></center>

Нагрев теплоносителя

Стандартная температура теплоносителя в отопительном контуре не превышает 70 °С – более высокий показатель приводит к увеличению тепловых потерь, снижению травмобезопасности.

Так как при нагревании рабочая среда расширяется, для более эффективного решения задачи, как удалить воздух из системы отопления, можно использовать данный эффект. Для этого теплоноситель нагревают до температуры, не превышающей 100 °С, после чего удаление (вытеснение) воздушных пробок происходит с большей результативностью.

Читайте также:  Как закрыть трубы в туалете: различные варианты и технология проведения работ

Применение сепараторов

Для повышения эффективности воздухоудаления, очистки трубопровода от твердых частиц оксидов металлов и ржавчины, забивающих узкие входные отверстия приборов и сантехнической арматуры, в отопительную магистраль нередко устанавливают сепараторы воздуха. Стандартное устройство представляет собой бочонок, внутри которого находится механизм извлечения микропузырьков из теплоносителя.

В различных устройствах его конструкция отличается, наиболее часто используется мелкоячеистая сетка, проходя через которую поток жидкости ударяется о ее поверхность и завихряется. Это приводит к отделению воздушных пузырьков от жидкой среды, после чего они поднимаются вверх и выходят наружу через автоматический спускной клапан.

Шламоделитель. Это еще один полезный для отопительной системы прибор, позволяющий накапливать содержащиеся в теплоносителе твердые частицы, осаждаемые в нижней части корпуса. Далее они смываются при открытии нижнего крана и таким образом трубы освобождаются от грязи и реже нуждаются в промывке.

Нередко воздушный сепаратор и шламоотделитель совмещают в одном корпусе комбинированного прибора.

Рис. 7 Конструкции автоматических воздухоотводчиков

<center></center>

Как спустить воздух с системы отопления – рекомендации

При грамотном монтаже отопительной магистрали на трубопровод и прочие узлы разводки устанавливают автоматические воздухоотводчики, не нуждающиеся в ручном обслуживании. Поэтому реализация основного метода, как прокачать систему отопления, связана с механическими приспособлениями. К данной разновидности приборов относят краны Маевского, встроенные в радиаторы – с их помощью пользователю придется решать задачу, как правильно развоздушить систему отопления.

Для проведения процедуры развоздушивания батарей проводят следующие операции:

1. Готовят емкость для сливания теплоносителя, ей может быть небольшая банка или пластиковая бутылка.
2. Специальным ключом или плоской отверткой откручивают винт на головке клапана Маевского, подставляя под выпускное отверстие емкость.
3. Производят стравливание воздуха из системы отопления, сливая некоторое количество теплоносителя. Наличие пузырьков определяют по звуку выходящей жидкости (это шипение) – когда шум снижается, закручивают винт обратно.
4. Собранный со всех батарей теплоноситель заливают обратно в контур.

Иногда спуск воздуха в системе отопления из радиаторов затруднен, если они вместо клапана имеют на торце пробку-заглушку. В этом случае поступают следующим образом:

1. Отключает подачу воды на радиатор со стояка шаровым вентилем или иным способом.
2. Снимают резьбовую пробку и заменяют ее на заранее приобретенный комплект с краном Маевского одинакового посадочного размера с заглушкой.
3. Вкручивают устройство в радиатор, используя резиновый или льняной уплотнители, наполняют теплообменник водой и спускают воздух через кран Маевского.

Рис. 8 Краны Маевского – конструктивное устройство

<center></center>

Правильное заполнение системы теплоносителем

Чтобы не сталкиваться с решением задачи, как спустить воздух в системе отопления, важно грамотно наполнять контур теплоносителем, для этого соблюдают следующее правила:

• Заполнение любой системы проводят с самой нижней точки, для этого на этапе монтажа в трубопровод помещают шаровый вентиль.
• Тепловой носитель следует подавать с невысокой скоростью, особенно это важно при заполнении протяженных контуров теплых полов.
• При наполнении замкнутой системы выдерживают давление 1 – 1,5 бара, которое контролируют переносным или встроенным в магистраль манометром.
• После наполнения системы (в гравитационной степень определяется количеством воды в расширительном баке, в принудительной – давлением) приступают к спуску воздуха из батарей. Перед этим желательно включить котел и нагреть воду до температуры около 60 °С.
• После развоздушивания доливают теплоноситель и снова проверяют равномерность нагревания радиаторов – при положительном результате работы останавливают. Если снова обнаружен неравномерный прогрев батарей, процедуру развоздушивания повторяют, после чего доливают теплоноситель в контур.

Рис. 9 Как спустить воздух с системы отопления при помощи крана Маевского. Примеры их использования в радиаторах

<center></center>Задачу, как правильно стравить воздух из системы отопления, решают при помощи специальных приборов – ручных или автоматических воздухоотводчиков. Для отвода воздуха из радиаторов используют краны Маевского, процедура развоздушивания не представляет особых сложностей для любого пользователя и не требует применения дорогостоящего специального инструмента.

Причины завоздушивания системы

Существует несколько достаточно распространённых причин, провоцирующих появление воздушной пробки внутри отопительных конструкций:

• разгерметизация, произошедшая в процессе осуществления планово-предупредительных или ремонтных работ;
• неправильная промывка или опрессовка системы с последующим заполнением водяного контура штатным теплоносителем;
• локальное нарушение целостности трубопроводов и радиаторных батарей под негативным внешним воздействием или в результате ошибок обслуживания и эксплуатации;
• в частных домовладениях – отсутствие в смонтированной системе достаточного трубного уклона и расширительного бачка;
• пониженный уровень давления в водопроводе, заполнение образовавшихся пустот воздухом;
• неисправное состояние воздухозаборных элементов;
• подсоединение к отопительной конструкции системы «тёплый пол» с разными по высоте трубами;
• всасывание воздуха через негерметичные шовные соединения и участки стыков;
• низкое качество теплоносителя, перенасыщенность его газами;
• восполнение объёма теплового носителя путём добавления холодной водопроводной воды.

Одна из наиболее часто встречающихся проблем – наличие ошибок и погрешностей на этапе создания проектной документации или монтажа трубной разводки.

Варианты удаления воздуха с отопления

Оптимальным способом спуска воздуха станет монтирование в отопительную систему ручных (механических) или автоматических воздухоотводчиков. Первый (локальный) вариант заключается в установке кранов Маевского на торцах всех радиаторов.

Второй способ – это вертикальный или горизонтальный монтаж высокопроизводительных отводчиков воздуха, дополненных фильтрами на подачу воды и «обратку». Максимальную эффективность обезвоздушивания показывает многоступенчатая система с раздельным сбросом воздуха в разных точках.

Кран Маевского

Запорная арматура игольчатого типа СТД-7073В изготавливается из разных материалов. Латунные изделия не подвергаются коррозии, надёжны и долговечны. В вертикальных системах запорная арматура монтируется на все приборах верхнего этажа, а в горизонтальных – на все радиаторные батареи.

Правила выполнения работ:

• установить краны;
• открыть запорную арматуру на один оборот;
• закрыть кран после появления воды.

Запорная арматура должна быть присоединена в верхней части радиатора, напротив входа горячего водоснабжения. Отверстие фасонной детали располагается по направлению от стены, с небольшим наклоном вниз. Относительно простой способ спуска воздуха с отопления.

Автоматические отводчики

Особенность автоматических воздушных клапанов заключается в разных видах исполнения: угловые, прямые и радиаторные. Удаление воздушной пробки осуществляется посредством наивысших точек в трубопроводной сети. Угловые и радиаторные конструкции монтируются в труднодоступных местах.

Сепараторы воздуха

Устройство отведения воздуха из трубопроводной сети используется в верхней части системы отопительного контура и обеспечивает сбор воды, обогащённой частицами воздуха. Весь растворённый воздух трансформируется в пузыри, после чего полностью и удаляется. Выбор модели зависит от конструктивных характеристик сети, температурного режима теплового носителя, расположения трубопровода и других технических параметров.

Многоступенчатая система

Комбинация нескольких видов устройств в одной схеме обеспечивает максимально эффективный спуск воздуха с отопительной системы.

Правила установки разных устройств:

• запорная аппаратура Маевского – на радиаторных батареях;
• автоматический воздухоотводчик – рядом с обогревательным оборудованием, в высшей точки системы отопления;
• воздухоотводные устройства иного типа – на коллекторах.

Монтаж конкретных видов воздухоотводных изделий в разных установочных местах гарантирует минимальный риск образования скоплений пузырьков воздуха и пробок внутри трубных систем или радиаторных батарей.

Нагрев теплоносителя

Иногда, с целью удаления воздушной пробки с отопительной сети применяется естественный способ удаления избыточного количества воздуха довольно сильным прогревом среды. Температурный режим теплового носителя в этом случае повышается до 95-100^оС, что ускоряет его движение по трубопроводной конструкции и устраняет скопившиеся пробки. Вариант не отличается высокой эффективностью и используется в качестве экстренной меры.

На современных конструкциях обезвоздушивание производится через запорную арматуру игольчатого типа СТД-7073В. Старые батареи освобождают от пробки через обычную заглушку, посредством газового ключа, растворителя или преобразователя ржавчины, фум-ленты.

Поэтапное выполнение работ:

• установить под батарейной секцией с заглушкой пустую ёмкость достаточного объёма;
• обмотать ветошью часть радиатора вокруг заглушки для снижения напора воды;
• обработать стыки радиатора и заглушки растворителем ржавчины (при необходимости);
• осторожно открутить заглушку при помощи газового ключа.

В процессе проворачивания резьбы заглушки нужно прислушиваться к звуку выходящего воздуха. Из батареи при таком варианте спуска воздуха выливается примерно 4-5 л воды, после чего на место устанавливается заглушка, обмотанная сантехнической лентой. Целесообразно заменить стандартную заглушку автоматическим отводчиком или краном Маевского.

Спуск через расширительный бак

В домовладениях с индивидуальной системой отопления устанавливаются расширительные баки закрытого и открытого типа. В открытых конструкциях естественным способом опускается уровень воды или иного теплового носителя.

Долив системы целесообразно осуществлять через нижний вентиль радиатора, но допускается заливать теплоноситель непосредственно в бак. Запущенной системе нужно дать поработать несколько минут, что позволит вытолкнуть пробку. В противном случае применяется стандартный слив через радиатор.

Спуск воздуха с насоса

Если в отопительном контуре есть вмонтированный циркуляционный насос, то воздушная пробка, как правило, нарушает его функционирование. При установке насосного оборудования выше гребёнки, либо использовании только штатного агрегата (котла отопления), нужно ослабить винт, расположенный в центральной части крышки. В результате весь скопившийся воздух выйдет наружу. После стравливания воздуха циркуляционный насос нужно включить на 5-10 минут для прокачки трубопроводной сети.

Как спустить воздух в квартире

Сброс избыточного воздуха в системах отопления многоквартирных домов осуществляется по стандартной схеме.

При нижнем розливе:

• запуск элеватора на сброс;
• использование запорной арматуры;
• перепускание стояка на сброс.

В многоквартирных домах с верхним розливом производится открытие специализированного «сбросника» на расширительном баке при выдвинутом штоке.

Признаки наличия воздуха в отоплении

Неправильное функционирование и снижение эффективности отопительной системы вследствие её завоздушивания сопровождается характерными признаками:

• слишком шумным перемещением теплоносителя по трубам и радиаторам;
• вибрацией конструкций, ослабеванием соединений и разрушением сварных швов;
• нарушением циркуляции теплоносителя;
• неравномерный прогрев батареи в разных частях;
• ощутимым увеличением расхода используемых топливных ресурсов.

Скопившиеся внутри металлических конструкций воздушные массы провоцируют постепенные коррозийные изменения, что является причиной разрушения системы и её преждевременного выхода из строя. Нужно как можно скорее избавиться от воздушных пробок.

Профилактические меры

К числу наиболее эффективных и доступных профилактических мероприятий, направленных на предупреждение завоздушивания сети, относится:

• соблюдение правил монтажа всех элементов конструкции и комплектующих;
• установка специальных устройств, отводящих воздух в ручном или автоматическом режиме;
• регулярная ревизия герметичности стыков и участков соединений;
• спуск воздуха до заполнения водой системы отопления;
• контроль работы водогрейного оборудования;
• проверка характеристик теплового носителя на соответствие требованиям;
• контроль показаний манометра и давления в трубопроводах;
• систематический визуальный осмотр трубопроводов и радиаторных батарей.

Настоятельно рекомендуется в процессе эксплуатации и обслуживания периодически выполнять штатное удаление воздушных пробок.

Теги: водяное отопление, воздухосбросник, кран маевского, радиаторное отопление

Образование воздушной пробки в системе отопления характеризуется частичным остыванием радиаторов либо участков водяного теплого пола. Иногда в трубах и батареях слышится журчание, указывающее местонахождение скопившегося воздуха. Интересует 2 вопроса: как его удалить оттуда и не допустить подобных неприятностей в будущем. Предлагаем рассмотреть причины завоздушивания отопительных приборов в частных домах, а потом подскажем способы, как убрать воздушные пузыри из отопительной сети.

Откуда берется воздух в системе

Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).

Воздух попадает в систему отопления следующими путями:

1. Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
2. В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
3. Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
4. Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
5. В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
6. При появлении микротрещин в резиновой мембране расширительного бака.

Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.

Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.

Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.

Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.

Удаляем воздушную пробку без слива воды

О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь. Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

1. Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
2. В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
3. Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
4. Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.

Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

Фокус с самонарезающим винтом также успешно применяется для неправильно спроектированных магистралей с обращенными кверху либо книзу петлями (например, для обхода дверей и других строительных конструкций). Как убрать воздушный пузырь в неблагополучном месте трубопровода путем закручивания самореза, смотрите на видео:

Рекомендация. Если вы постоянно стравливаете воздух из системы отопления через батареи и не находите причины завоздушивания, временно поставьте на отопительные приборы автоматические клапаны, пока не разберетесь, в чем дело (возможно, имеет место химическая реакция с выделением кислорода).

Заполняем систему правильно

Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем. В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость.

Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.

Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко, выполняется в следующем порядке:

1. Откройте всю отсекающую арматуру основных контуров (кроме слива).
2. Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
3. Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
4. Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
5. Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
6. Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.

Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.

После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.

Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.

Заключение

Сбросить воздух из радиаторов несложно, а вот выгнать его из всей системы отопления, включая теплые полы, – задача трудоемкая. Если в процессе заполнения греющих контуров вы допустите ошибку и появится блуждающая воздушная пробка, то ее устранение может занять до нескольких недель. Так что не торопитесь и делайте эту работу обстоятельно.

Воздух в отопительной системе является препятствием для ее нормального функционирования. С этой проблемой жители квартир и домов сталкиваются, как правило, в начале отопительного сезона. Шум в трубах, холодные батареи, коррозия металлических элементов – вот результат образования воздушных пробок. И это случается даже с идеально спроектированной и правильно смонтированной системой отопления. Почему так происходит и для чего необходимо своевременно производить удаление воздуха из системы отопления – об этом пойдет речь в данной статье.

Почему появляется воздух в отопительной системе?

С понятием «воздушные пробки» знакомы многие наши соотечественники. Об этом явлении вспоминают в начале отопительного сезона, когда в дома пускают тепло, а в квартирах верхних этажей часто батареи не нагреваются или нагреваются только в нижней части, а в верхней – абсолютно холодные. Откуда появляется воздух в трубопроводах? Причин завоздушивания может быть несколько:

• проведение ремонтных работ (сборка, разборка трубопровода), во время которых появление воздуха неизбежно;
• несоблюдение во время монтажа величины и направления уклона магистралей трубопроводов;
• пониженное давление в водопроводе: уровень воды падает, а образовавшиеся в результате пустоты заполняются воздухом;
• при нагревании воды пузырьки содержащегося в ней воздуха выделяются и поднимаются в верхнюю часть трубопровода, создавая там воздушные пробки;
• систему отопления наполняют неправильно: после летнего простоя трубы следует заполнять водой не быстро, а медленно, производя одновременно спуск воздуха из системы отопления;
• неудовлетворительно загерметизированные стыки трубопроводов, через которые происходит утечка теплоносителя. Течь в этих местах малозаметна, так как горячая вода сразу испаряется. Именно через неплотные швы и засасывается воздух в систему;
• неисправность воздухозаборных устройств;
• подключение водяного «теплого пола» к отопительной системе, трубы которого при монтаже располагаются на разной высоте.

Способы удаления воздушной пробки

Поскольку один или несколько из перечисленных факторов могут присутствовать во многих домах, то обязательно встает вопрос удаления воздуха в системе отопления. Эту операцию можно выполнить различными способами. Все зависит от того, с какой циркуляцией  теплоносителя имеем дело – естественной или принудительной.

В системе отопления с естественной циркуляцией (имеется в виду верхняя разводка труб) образовавшуюся воздушную пробку можно удалить через расширительный бак – он находится в самой высокой точке по отношению ко всей системе.Прокладку подающего трубопровода следует произвести с подъемом к расширительному бачку. При нижней разводке труб воздух удаляют так же, как и в отопительных системах, снабженных циркуляционным насосом.

Стравить воздух из отопительной системы с естественной циркуляцией можно при помощи расширительного бака

В отопительных системах с принудительным режимом циркуляции теплоносителя в самой высокой точке устанавливают воздухосборник, специально предусмотренный для спуска воздуха. В этом случае подающий трубопровод прокладывают с подъемом по курсу движения теплоносителя, а поднимающиеся по стояку пузырьки воздуха удаляются через воздушные краны (их устанавливают в самых верхних точках). Во всех случаях обратный трубопровод необходимо прокладывать с уклоном в направление слива воды для ускоренного опорожнения при необходимости ремонта.

Виды воздухоотводчиков и мест их установки

Воздухоотводчики бывают ручными и автоматическими. Ручные воздухоотводчики или краны Маевского имеют небольшие размеры. Их устанавливают обычно на торцевой части радиатора отопления. Регулируют кран Маевского с помощью ключа, отвертки или даже вручную. Так как кран небольшой, то и его производительность небольшая, поэтому его применяют только для локального устранения воздушных пробок в отопительной системе.

Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без участия человека).

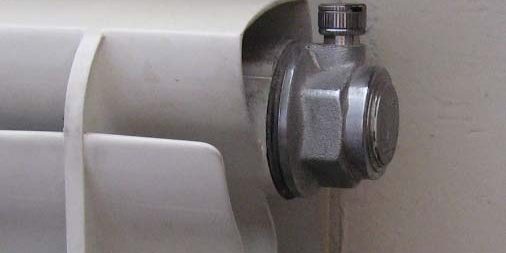

Второй тип воздухоотводчиков – автоматические – работают без вмешивания человека. Их устанавливают как в вертикальном положении, так и в горизонтальном. Они имеют высокую производительность, но обладают достаточно большой чувствительностью к загрязнениям в воде, поэтому их монтируют вместе с фильтрами и на подающих трубопроводах, и на обратных.

Автоматические воздухоотводчики устанавливаются в отопительных системах закрытого типа по линии трубопроводов в разных точках. Тогда сброс воздуха из каждой группы устройств производится отдельно. Многоступенчатая система обезвоздушивания считается самой эффективной. При правильной прокладке и грамотном монтаже труб (под нужным уклоном) вывести воздух через воздухоотводчики будет просто и беспроблемно. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с возрастанием давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а температурные перепады – о наличии воздуха в радиаторах отопления.

Определение места образования пробки и ее удаление

Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух. При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.

Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.

Ликвидация воздушной пробки в отопительной батарее при помощи установленного на ней крана Маевского: клапан открывают специальным ключом или вручную и держат открытым до появления воды

Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.

Если после спуска воздуха батарея по-прежнему плохо нагревается, попробуйте слить примерно 200гр теплоносителя, чтобы убедиться в полном удалении воздушной пробки. Если не помогло, но надо продуть и промыть радиатор от возможно скопившейся грязи

Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов. Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов. В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили.

В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.

Из-за скопления кислорода и углекислого газа в системах отопления появляются воздушные пробки. Чаще всего эта проблема возникает после длительного простоя, например, по окончании летнего сезона перед первым её запуском, после ремонта или замены каких-либо деталей. Поэтому, чтобы обогрев помещения был полноценным и не вызывал дискомфорта, нужно знать, как удалить воздух из системы отопления в частном доме.

Содержание

Причины появления и последствия

Поводом для возникновения воздушных пробок служат следующие факторы:

1. Во время монтажа допущены ошибки, в том числе, неправильно сделаны места перегибов или неверно рассчитаны уклон и направление труб.
2. Слишком быстрое заполнение теплоносителем системы.
3. Неправильный монтаж воздухоотводящих клапанов или их отсутствие.
4. Недостаточное количество теплоносителя в сети.
5. Неплотные соединения труб с радиаторами и другими частями, из-за чего происходит попадание воздуха извне внутрь системы.
6. Первый запуск и избыточный нагрев теплоносителя, из которого под воздействием высокой температуры активнее выводится кислород.

Наибольший вред воздух может принести системам с принудительной циркуляцией. При нормальной работе подшипники циркуляционного насоса всё время находятся в воде. При прохождении через них воздуха, они лишаются смазки, что приводит к повреждению скользящих колец из-за трения и нагрева или вовсе выводит из строя вал.

Вода содержит в растворённом состоянии кислород, углекислый газ, магний и кальций, которые при повышении температуры начинают распадаться и оседать на стенках труб в виде известкового налёта. Места труб и радиаторов, заполненных воздухом, больше остальных подвержены воздействию коррозии.

Признаки, по которым можно определить, есть ли воздушные пробки в трубах и радиаторах

Из-за воздуха в системе отопления батареи нагреваются неравномерно. При проверке на ощупь их верхняя часть, по сравнению с нижней, имеет заметно меньшую температуру. Пустоты не дают прогреться им должным образом, поэтому и помещение хуже отапливается. Из-за наличия воздуха в системе отопления при сильном нагреве воды в трубах и радиаторах появляется шум, похожий на щелчки и перетекание воды.

Определить место, в котором находится воздух, можно обыкновенным постукиванием. Там где нет теплоносителя, звук будет более звонким.

Обратите внимание! Перед тем как удалять воздух из сети, следует найти причину его появления и ликвидировать её.

Особенно внимательно проверяют сеть на герметичность. Когда отопление запущено выявить неплотные соединения крайне сложно, так как на горячей поверхности вода быстро испаряется.

Методы удаления воздуха

Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

Системы с естественной циркуляцией

Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

Системы с принудительной циркуляцией

В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.

Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

1. Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
2. Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
3. Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

Профилактика

Чтобы не было проблем с воздушными пробками, необходимо установить воздухоотводчики у каждой группы отопительных элементов. Так, например, для удаления воздуха из котла автоматический клапан для вывода газов монтируется прямо на нём. Так же им оснащаются все коллекторы. На радиаторах с торца устанавливаются краны Маевского.

Если после выпуска воздуха, радиаторы всё равно плохо нагреваются, следует полностью слить теплоноситель. Так как возможно, что в сети слишком много грязи, а она значительно снижает циркуляцию жидкости в батареях.

Используемые источники:

• https://montagtrub.ru/kak-spustit-vozduh-s-sistemy-otopleniya/
• https://eurosantehnik.ru/spuskaem-vozdux-s-sistemy-otopleniya-kak-udalit-vozdushnuyu-probku.html
• https://otivent.com/kak-spustit-vozduh-iz-batarej-i-trub-otoplenija
• https://aqua-rmnt.com/otoplenie/documents/udalenie-vozdushnoj-probki.html
• https://udobnovdome.ru/kak-vygnat-vozdux-iz-sistemy-otopleniya/
