Преимущества водяного конвектора перед другими приборами в системе отопления

<index>

Отопительные системы в частных и многоквартирных домах работают по принципу конвекции. Такое отопление пользуется популярностью за его эффективность и экономичность. Отопительные приборы конвекторного типа можно использовать для обогрева помещений разного назначения и любой площади. Мы рассмотрим характеристики и разновидности конвектора, подключение прибора, а также необходимость установки и назначение экрана для агрегатов конвекторного типа.

Конвекторное отопление, его особенности и принцип работы

Принцип работы конвекторного отопления основан на свойствах воздушных масс. Нагретый воздух легче холодного, поэтому всегда поднимается вверх. После остывания воздушные массы опускаются в нижнюю часть помещения, снова нагреваются при прохождении конвектора.

Главное достоинство конвекторного обогрева в быстром прогреве помещения и поддержании нужной температуры на протяжении всего времени работы прибора. Конвекторы подходят для отопления помещений жилого и хозяйственного назначения.

Принцип работы конвекторного отопления следующий:

Реклама

1. Внутри отопительного прибора находятся нагревательные элементы со значительной площадью поверхности. Они нагреваются при использовании тех или иных энергоресурсов.
2. При соприкосновении воздуха с площадью нагревателя он подогревается и становится легче.
3. Нагретый воздух выходит через конвекционные отверстия в верхней части радиатора и поднимается вверх.
4. После остывания воздушные массы опускаются в нижнюю часть комнаты, снова поступают в отопительный прибор через прорези в его нижней части. Такая циркуляция продолжается, пока прибор работает.

Виды конвекторного отопления и нюансы подключения

Схема подключения конвектора зависит от его разновидности. Есть электрические, водяные и газовые агрегаты. Первые работают от сети переменного тока. Для использования водяного отопления нужно подключить радиатор к централизованной или автономной отопительной системе с жидким теплоносителем. Газовые конвекторы работают на сжиженном или магистральном газе.

Важно! Для повышения эффективности отопления используется отражающий экран. При установке на стену за отопительным прибором экран отражает тепловую энергию обратно в помещение, не позволяет теплу улетучиваться через ограждающие конструкции.

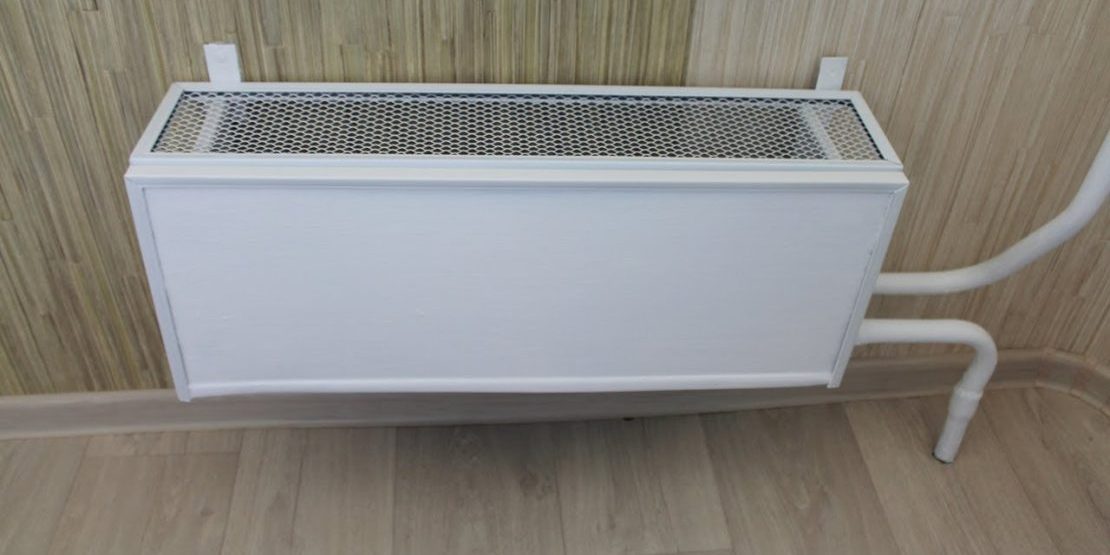

Установка водяных конвекторов

Этот вариант традиционно применяется во многих многоквартирных и частных домах, потому что позволяет отапливать сразу несколько комнат, поддерживать в них одинаковую температуру. Отопительные приборы подключаются к разводке автономного или централизованного отопления.

Рекомендуем к прочтению:Электрические ТЭНы с терморегулятором для котлов отопления и батарей

Водяные конвекторы используют в качестве теплоносителя воду или антифриз. В автономной системе для подогрева теплоносителя устанавливается твердотопливный, электрический или газовый котел.

Важно! Регулировка температуры в помещении обеспечивается за счет настройки котла или путем установки на каждый радиатор термостата и регулировочного клапана. Для спуска воздуха устанавливаются краны Маевского.

Установка конвекторов отопления, работающих с жидким теплоносителем, зависит от типа агрегата.

Есть следующие разновидности водяных конвекторов:

1. Настенные радиаторы закрепляются под окнами помещения на специальных кронштейнах, чтобы создавать тепловую завесу. Прибор подключается к разводке труб, а после проверки герметичности всех соединений запускается.
2. Внутрипольные конвекторы устанавливаются в специальные ниши в полу, а сверху закрываются прочными решетками. Они аналогично подключаются к разводке труб, которая прокладывается в стяжке пола на этапе ее монтажа.
3. Напольные радиаторы устанавливаются на специальные подставки, идущие в комплекте. Ножки жестко крепятся к полу, чтобы обеспечить безопасную эксплуатацию прибора. Обычно используется нижнее подключение конвектора и скрытая прокладка трубопроводов под полом.
4. Плинтусные водяные конвекторы монтируются возле пола вдоль стен помещения. Они крепятся к стенам на небольших кронштейнах, а сверху закрываются защитным корпусом. При их подключении используются специальные фитинги. Трубы к плинтусным радиаторам нужно проложить заранее на этапе монтажа стяжки пола.

Подключение газового конвектора

Подключение газового конвектора осуществляется к сетям магистрального газоснабжения, баллонам с газом или газгольдерам. Для подсоединения к магистрали нужно изготовить проект, согласовать его в газовой службе, получить разрешение. Для использования баллонного газа никакие разрешения получать не нужно.

Воздух в помещении нагревается при соприкосновении с разогретым корпусом прибора. Он в свою очередь нагревается за счет тепловой энергии, выделяющейся при сгорании топлива в камере горения. В этой же камере формируется необходимая газовоздушная смесь.

Преимущество газовых конвекторов в дешевизне топлива, но из-за внушительных габаритов прибора и сложности подключения эти агрегаты применяются редко. Главный недостаток монтажа заключается в том, что в наружной стене дома придется делать отверстие для удаления продуктов сгорания.

Рекомендуем к прочтению:Газовые отопительные конвекторы для дома и их устройство

Монтаж газового конвектора в деревянном доме или постройке из других материалов выполняется так:

• Для напольного монтажа нужно подготовить ножки из стальной трубы. Настенная установка проводится с использованием специальных кронштейнов. Их нужно заранее закрепить на стене помещения.
• В наружной стене на нужной высоте делаем отверстие для коаксиального дымохода. Его диаметр должен быть на 10 см больше диаметра трубы.
• На стене закрепляется отражающий экран из негорючего материала.
• Нагреватель крепится на стену помещения на кронштейны. Его коаксиальный дымоход выводится в отверстие в стене. Щели вокруг трубы герметизируются негорючим материалом, а снаружи замазываются раствором.
• Конвектор подключается к баллону с газом или магистральному трубопроводу.

Совет! Для правильной установки газового конвектора лучше обратиться к профессиональному мастеру, а подключение к газовой магистрали выполняют только работники соответствующей службы.

Электроконвекторы и их подключение

Эти агрегаты пользуются большой популярностью, потому что легко и быстро устанавливаются и подключаются. Они мобильные, поэтому отопительный прибор можно переносить с одного помещения в другое и устанавливать в любом месте. Главное, чтобы поблизости была исправная сеть переменного тока. В продаже есть напольные и настенные электроконвекторы. Главный их недостаток в дороговизне энергоносителя.

Подключение напольного конвектора отопления, питающегося от электросети, выполняется проще всего. Достаточно установить колесики или подставки для прибора, идущие в комплекте, и подключить агрегат к сети переменного тока. Благодаря автоматическому или механическому управлению можно регулировать температуру воздуха в помещении. Конвекторы со встроенным термостатом сами отключаются при достижении нужной температуры воздуха и автоматически включаются при ее снижении ниже установленного значения.

Важно! Агрегаты с термостатом экономят до 10 процентов электроэнергии.

Экраны для отопительных конвекторов

Экран для конвектора отопления представляет собой специальную накладку на прибор, улучшающую его эстетическую привлекательность. Декоративный экран изготавливается из разных материалов: пластика, стекла, дерева, металла. В этой панели обязательно должны быть отверстия для циркуляции воздуха. Они обеспечивают эффективный теплообмен. При недостаточном количестве отверстий или их малом размере эффективность отопления снижается на 50% максимум.

При выборе экрана обратите внимание на следующие важные моменты:

1. Материал, из которого сделан элемент. Деревянные накладки не рекомендуется использовать в помещении с повышенной влажностью, а экраны из стекла хуже пропускают тепловую энергию. При выборе пластиковой накладки отдайте предпочтение элементам из термостойкого пластика, которые не деформируются при нагревании. Металлические панели самые надежные и долговечные, но они должны иметь защитное порошковое покрытие.
2. По способу крепления экраны бывают навесные, раздвижные и приставные. Проще всего установить навесную или приставную конструкцию. Навесной экран имеет специальные крепления, позволяющие навешивать его на радиатор сверху. Приставные панели крепятся на нишу, в которой установлен прибор отопления. И та, и другая разновидность при необходимости легко демонтируется. Раздвижной экран установить намного сложнее, потому что он имеет дверцы. Зато эта модель обеспечивает быстрый доступ к отопительному прибору.
3. Существует множество вариантов цветового решения и конфигурации экранов. Важно чтобы габариты панели подходили под размеры отопительного агрегата или ниши. Чаще всего выпускаются накладки белого цвета, но в продаже есть и модели с интересным декором и разными вариантами расцветки. При необходимости белый экран можно покрасить в нужный цвет.

При выборе подходящей накладки на радиатор учитывайте простоту ухода за ней. Учтите, что на кухне мелкая решетка будет быстро загрязняться, а чистить ее от жира и копоти нелегко. Пластиковые накладки простые и удобные в эксплуатации. Они стоят недорого и отличаются разнообразием расцветок.

</index><index>Напольный конвектор

Установка водяного конвектора

Базовым компонентом данного конвектора является отопительная батарея. Главная цель во время применения водяного отопления состоит в том, что необходимо сделать правильный расчет конвекторов отопления для того чтобы создать в помещении наиболее комфортные и оптимальные условия, выбрав правильную мощность конвектора отопления. Как рассчитать мощность конвектора отопления, поможет специалист, инструкция и специальные формулы. При монтаже батареи необходимо учитывать также тот факт, что радиаторы изготавливаются из различных материалов.

Наиболее дорогим считаются конвективная система отопления с медно-алюминиевыми секциями.

Во время монтажа таких конвекторов необходимо использовать соединительные компоненты, изготовленные из меди, а они стоят недешево. Такие радиаторы используются, в основном, для того чтобы облегчить конструкцию отопительной системы. Алюминиевые радиаторы и биметаллические используются намного чаще. Однако для таких радиаторов также потребуется приобрести дорогостоящие соединительные компоненты.

Устройство водяного ковектора

Самым дешевым считается устройство конвектора отопления из стали. Такая батарея может иметь два типа подключения:

Рекомендуем к прочтению:Виды и типы конвекторов отопления

• Нижнее подключеие;
• Боковое подключение.

Установка водяного конвектора, в первую очередь, начинается с закрепления радиатора на стене. Для этого потребуется просверлить необходимые отверстия и закрепить крюки, с помощью которых батарея будет держаться на стене. На эти крюки после этого будет необходимо навесить конвекторные секции. После этого посредством патрубков можно сделать подключение конвекторов отопления к отопительной системе. Для этого используется схема подключения конвекторов отопления.

Водяной радиатор отопления можно состыковать с отопительной системой посредством пластиковых или стальных труб.

Если вы используете трубы из стали, то потребуется вызывать специалиста, а в случае с пластиковыми трубами можно сделать соединение самостоятельным образом, используя для этого утюг для сварки пластика. Однако если вы не уверены, лучше также пригласить специалиста.

Настенный водяной радиатор

Установка электрических конвекторов

Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:

• В первую очередь, необходимо извлечь его из упаковки.
• С панели конвектора необходимо снять защитную пленку.
• Далее необходимо выбрать место для установки конвектора.

Электрический конвектор

Во время того, как устанавливать конвектор отопления своими руками, необходимо учесть следующие рекомендации:

Рекомендуем к прочтению:Технические характеристики водяных конвекторов отопления

• Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
• От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
• Расстояние от розеток должно составлять не менее 35 см.

Электрический конвектор необходимо монтировать следующим образом:

• Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
• Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.

Установка газовых конвекторов для системы отопления

Самостоятельная установка такой системы, как газовая конвекционная система отопления, недопустима, так как последствия могут быть довольно печальными. Необходимо пригласить специалиста, и уже под его надзором или полностью его силами это делать. Для того чтобы осуществить правильную установку, необходимо выполнить следующие шаги – подготовительные:

• Делаются опорные ножки. Их можно изготовить из обрезков стальной или алюминиевой трубы.
• Посредством дрели в стене необходимо проделать отверстие в 22-23 см, если воздухоотвод имеет размер в 14,5-15 см.
• На стену монтируется экран, состоящий из двух слоев базальтового одеяла.
• Подобная изоляция монтируется и на выходной трубе газового конвектора.
• Корпус конвектора закрепляется на стене вертикальным образом. Конвектор присоединяют к газовой магистрали и включают обогреватель.

Газовый ковектор

Во время установки конвекторов разных видов могут потребоваться следующие инструменты и материалы:

• Дрель и сверла с разными размерами диаметра;
• Простые и анкерные болты;
• Зубило и молоток;
• Листы нержавеющей стали;
• Базальтовая теплоизоляция;
• Утюг, предназначенный для сварки пластмассы;
• Болгарка, можно и ножовку использовать.
• Пластиковые трубы;
• Обрезки труб и другие различные материалы.

</index>

Важные хитрости монтажа конвекторов

Итак, соединения должны находиться в коробке конвектора. Давайте рассмотрим все нюансы на примере монтажа внутрипольные конвекторов водяного отопления для витража с большой алюминиевой дверью. Лучше всего, когда конвектор ставится в створ ниши. Окно имеет створ, и в идеале необходимо установить конвектор внутрь этого створа. Хитрость заключается в том, чтобы оконные занавески не заслоняли собой оборудование. Важно, чтобы расстояние, на котором смонтирован конвектор, было не больше чем 300 мм. В случае, если водяной конвектор не проходит внутрь, можно попробовать переместить его за створ, однако учтите, что и окно придется подвинуть, чтобы не превысить 300 мм, о которых было сказано выше. Конвекторы выставляются ровно в ряд так, чтобы они находились на одном уровне – относительно окна, по горизонтали и по вертикали.

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину. Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника,  можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку. Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования.

Итог

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб. При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер.

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Теги: конвектор, монтаж, отопление

Трекбэк с Вашего сайта.

Установка конвекторов отопления, учитывая расчет мощности

Основное назначение бытовых конвекторов – отопление жилого помещения. Существует разделение этого типа оборудования в соответствии с особенностями установки, а также исходя из применяемого в конструкции теплоносителя.

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа. При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: «Бытовой конвектор: принцип работы и монтаж»).

Устройство водяного бытового конвектора

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

• сплав меди с алюминием;
• панели из биметалла;
• алюминий;
• стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

• посредством бокового крепежа;
• с помощью нижней фиксации к системе.

Для устройства конвектора водяного типа для начала нужно закрепить радиатор на стене, для чего в ней просверливаются специальные отверстия и закрепляются особые крюки, выполняющие функцию кронштейнов. Состыковать водяной механизм с общей системой отопления можно посредством труб из пластика или стали (прочитайте также: «Какие бывают конвекторы отопления водяные – виды, преимущества»). Такую работу лучше всего доверить профессиональным мастерам, поскольку неправильно установленное оборудование может стать причиной серьезных неполадок во всей системе отопления. Кроме того, специалисты могут предоставить фото вариантов конвекторов и помогут правильно выполнить расчет мощности конвектора отопления для конкретного помещения.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы. Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа.

Алгоритм действий при монтаже этого устройства должен быть следующим:

• прибор нужно освободить от упаковки;
• затем с конвектора необходимо снять защитную пленку;
• далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование.

Вот некоторые из них:

• минимальное расстояние от пола до конвектора – 20 – 25 см;
• прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
• устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
• монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

• выкрутив крепежные болты, требуется выдвинуть кронштейн;
• с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
• далее нужно зафиксировать кронштейн;
• затем требуется вставить электрический конвектор в фиксатор его нижней частью;
• на оборудовании следует поместить растяжки;
• в смонтированные растяжки необходимо поместить верхнюю часть прибора;
• после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
• регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
• после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

• агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
• после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования.

Как подключить газовый отопительный конвектор

Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями.

Правильная установка газового конвектора должна проходить по следующему принципу:

• с помощью обрезков, оставшихся от труб из алюминия или стали, необходимо сконструировать ножки опоры;
• затем посредством дрели или зубила в стене нужно проделать отверстие диаметров 220 – 230 мм, при этом размер воздуховода будет составлять 145 – 150 мм;
• после этого стена оборудуется специальным защитным экраном из нержавеющей стали, оснащенным двумя слоями базальтовой теплоизоляции;
• аналогичным утеплением следует оснастить и выходную конвекторную трубу;
• далее корпус прибора закрепляется на стене строго в вертикальном положении;
• завершается процесс выводом трубы в проделанное отверстие и фиксацией ее на конвекторе. После того как оборудование подключается к центру подачи газа, оно полностью готово к работе.

Статья по теме:  Как защитить стены от кошек

На видео показан один из вариантов установки конвекторов отопления:

Как установить электрический конвектор на стену?

Инструкция по монтажу

Итак, если Вы решили установить электроконвектор на стену, действовать нужно следующим образом:

1. Распакуйте конвектор и переверните на тыльную сторону.
2. Демонтируйте крепление.
3. Прислоните снятый кронштейн к стене в подходящем месте (где будет производиться установка) и отметьте маркером крепежные отверстия.
4. Если стена деревянная, прикрутите крепление с помощью саморезов по дереву (длина 40-45 мм). Если стена из бетона, предварительно пробурите отверстия перфоратором, после чего вбейте дюбеля и выполните монтаж рамки, как на фото ниже.
5. Наденьте электроконвектор на установленный кронштейн.
6. Подключите вилку к розетке, включите питание.
7. Настройте подходящую температуру на терморегуляторе.

Как Вы видите, установка электрического конвектора на стену не представляет ничего сложного, подключение тем более. Однако существует несколько нюансов, которые нужно учитывать при монтаже, о которых мы рассказываем ниже.

Несколько полезных советов

Иногда возникает необходимость установить электроконвектор на балконе, внутренняя отделка которого представлена ПВХ панелями. Так как вес электрического конвектора может достигать нескольких килограмм, Вы должны понимать, что пластик может не выдержать такую нагрузку. В этом случае рекомендуется выбрать электроконвектор компактного размера, к примеру, как модель фирмы Nobo на фото ниже.

Еще один нюанс – правильное размещение конвектора. Обычно в комплект с покупкой входит инструкция, в которой производитель сам уточняет оптимальные расстояния от пола, окон и других объектов. Если же в Вашем случае такой информации нет, выполните установку электрического обогревателя, учитывая следующие нормы и правила:

• высота от пола 20 см;
• зазор от стены 20 мм;
• боковое расстояние до ближайших предметов – 20 см;
• сверху и спереди зазор не менее полуметра;
• розетка не ближе 30 см.

Отдельное внимание нужно уделить подключению электрического конвектора к сети. Как правило, мощность устройств не превышает 3 кВт, поэтому если у Вас в доме либо квартире современная электропроводка, смело подключайте питание от розетки (они, как правило, выдерживают до 3,5 кВт). Если Вы хотите спрятать шнуры и сделать аккуратный монтаж, можно даже подключить электроконвектор на прямую к электросети без вилки и без розетки. Для этого придется тянуть отдельный кабель от распределительной коробки либо даже щитка (если решите сделать отдельную линию на отопление). Сечение кабеля в этом случае выберите 2,5 мм 2 .

Напоследок рекомендуем просмотреть наглядное видео установки электрического конвектора:

Вот и вся инструкция по монтажу данного обогревателя. Надеемся, что теперь Вы знаете, как правильно установить электроконвектор и подключить к сети своими руками!

Будет полезно прочитать:

Установка конвектора своими руками

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

• Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
• Теперь нужно провести демонтаж креплений.
• Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
• Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.

Статья по теме:  Как правильно выравнивать стены перед поклейкой обоев

• Теперь конвектор следует одеть на установленный кронштейн.
• Подключите его вилку питания в розетку.
• Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

1. Высота от пола должна составлять 20 см.
2. Оставить зазор от стены 20 см.
3. Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
4. Сверху и спереди зазор должен составлять полметра.
5. Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт. Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.

Установка конвекторных обогревателей на стену

Здесь вы узнаете:

Конвекторы становятся все более популярным отопительным оборудованием. Они предельно компактны и отличаются высокой эффективностью, быстро прогревая помещения без помощи электрокотлов и батарей. Обогреватели монтируются под окнами и на глухих стенах, где они последовательно пропускают через себя почти весь воздух, находящийся в комнатах, нагревая его. Давайте посмотрим, как производится установка конвектора на стену. Причем затронем мы не только электрические, но и газовые приборы.

Электрообогреватели пользуются большим распространением, чем их газовые аналоги. Поэтому мы уделим им отдельное внимание. Установка конвекторов отопления не представляет собой ничего сложного – нужно лишь соблюсти определенные требования к размещению оборудования и подготовить все необходимые инструменты. Для начала мы разберемся, как установить и как подключить конвектор, работающий от электросети.

Установка конвектора на стену начинается с изучения требований к его размещению. Их следует уточнить в паспорте к конкретному прибору. Если же паспорт отсутствует, то ничего страшного в этом нет. Для начала определимся со следующими рекомендациями:

Некоторые умельцы вносят дополнительные улучшения в конструкцию конвектора, чтобы повысить ее эффективность. Делать этого категорически не стоит — любое подобное вмешательство может привести к поломке или короткому замыканию.

• Оптимальное расстояние от пола – не менее 20 см;
• Расстояние до подоконника – не менее 45-50 см;
• Расстояние до ближайших стенок – не менее 30 см.

Обратите внимание, что спереди, на расстоянии полуметра, также нежелательно располагать какие-либо предметы – шкафы, тумбочки, раздвижные столы, кресла и многое другое.

Схема подключения конвектора к электросети проста, как три копейки. В большинстве случаев оборудование подключается к сети посредством провода с вилкой. Следовательно, рядом с каждым электроприбором нужно провести установку розеток – монтируем их рядом на стену и подключаем к домовой сети. Они должны располагаться не снизу и не сверху, а сбоку, где они не будут перегреваться от излучаемого тепла. Оптимальное расстояние установки – не менее 20-30 см от места монтажа конвектора на стене.

Давайте посмотрим, как смонтировать конвектор своими руками – помощь специалистов здесь не нужна. Для начала необходимо извлечь прибор из коробки и содрать с него упаковку из полиэтилена. На следующем этапе знакомимся с инструкцией – требование обязательно, но игнорируемое 99% пользователей (ничего не поделать – так проявляется менталитет русского человека, который обращается к инструкции только тогда, когда уже действительно ничего не помогает).

Статья по теме:  Ветрозащита для стен деревянного дома

Далее нужно разобраться, как повесить конвектор. Для этого в большинстве случаев используются специальные кронштейны, крепящиеся к стенам – они похожи на кронштейны, используемые для установки ЖК-телевизоров. Следующий этап включает в себя работу с дрелью, необходимо пройти в стене четыре отверстия, затолкать в них пластиковые дюбели и подвесить на них с помощью саморезов кронштейны. Длина используемых дюбелей – 40-50 мм.

Далее производим установку конвектора на размещенные на стене кронштейны – просто вешаем прибор на соответствующие крюки. Теперь все готово к запуску и эксплуатации. Подключите оборудование к розетке, выставьте с помощью термостата нужную температуру и подождите, пока электрообогреватель прогреет воздух в комнате – на это может уйти 1-2 часа, в зависимости от объема.

Смонтировать газовый конвектор, конечно, сложнее чем электрический, но и в этом процессе нет ничего сложного — главное точно следовать инструкции и советам из данной статьи.

Электрические конвекторы обладают одним важным недостатком – они потребляют гигантское количество электроэнергии. Так, затраты на обогрев домовладения площадью 100 кв. м. могут составить до 30 тыс. рублей, в зависимости от температуры воздуха на улице. В южных регионах затраты будут более-менее приемлемыми, в северных – менее скромными. Но в любом случае отапливать электричеством очень дорого – газ обходится в несколько раз дешевле.

В некоторых случаях оптимальным выходом из ситуации станет установка газового конвектора. Этот отопительный прибор крепится на стену и питается от газового баллона. Также предусмотрена возможность питания от магистрали. Если в ближайшее время в вашем населенном пункте появится газ, приобретайте газовые конвекторы. К их установке предъявляются следующие требования:

• Обязательная выдержка расстояний до ближайших предметов и стен согласно инструкции по монтажу эксплуатации;
• Подвод газовой трубы осуществляется по улице;
• При установке в домовладении с деревянными стенами необходимо продумать теплоизоляцию;
• Не следует выполнять установку конвектора на большом расстоянии от пола, так как это снизит эффективность и интенсивность процесса конвекции.

Давайте посмотрим, как производится установка такого конвектора на стену.

Наибольшим распространением пользуются конвекторы с закрытыми камерами сгорания, построенные по принципу аналогичных отопительных котлов. Только вместо водяных теплообменников здесь используются воздушные рассеиватели, отдающие тепло в комнаты. Продукты сгорания удаляются через стену наружу с помощью коаксиального дымохода. Поэтому процесс установки разделяется на следующие шаги:

Наличие коаксильной трубы позволяет эффективно отводить продукты горения из камеры сжигания прямо на улицу, не задымляя отапливаемое помещение.

• Проходка отверстия для установки дымохода;
• Подведение газовой магистрали;
• Монтаж прибора и его подключение к газопроводу и электросети.

Пройдемся по этим пунктам более подробно.

Монтаж конвекторов отопления начинается с выбор подходящего места. Это могут быть пространства под окнами или глухие стены. В любом случае за выбранной стенкой должна находиться улица, так как именно туда будут удаляться продукты сгорания. Начинаем работу с вывода дымоходной трубы – берем коронку подходящего диаметра и начинаем проходку отверстия.

В процессе установки конвектора на стену необходимо предусмотреть небольшой наклон дымохода – это нужно для предотвращения попадания конденсата и атмосферных осадков внутрь отопительного прибора. Выступание дымохода должно быть небольшим – ознакомьтесь с рекомендациями в инструкции к устанавливаемому прибору.

Следующий этап установки конвектора – его крепление к стене. Делается это с помощью дюбелей подходящей длины. Помните, что газовые приборы довольно тяжелые, поэтому они требуют надежного крепления. Между стеной домовладения и задней стенкой прибора прокладывается теплоизоляция (ее размеры должны быть на 30-40 мм больше размеров конвектора). После этого проходим рядом еще одно отверстие – под газовую трубу с краном. Сам кран располагается внутри помещения. Все это дело подключается к установленному снаружи баллону.

На последнем этапе установки конвектора на стену проводим его испытание – подключаем к электросети, открываем подачу газа (или этим занимается специалист), после чего устанавливаем определенную температуру и ожидаем ее достижения. Обратите внимание, что все испытания должна производиться с установленным защитным чехлом (он же является верхней крышкой прибора).

<index>

Проще всего организовать отопление в жилом помещении конвекционным способом. Высокая эффективность и экономность применения приборов позволяет использовать оборудование в комнатах различной площади. Агрегаты различаются по способу подачи и типу энергии. Рассмотрим, что такое конвектора, подключение оборудования в работу и возможности использования приборов для частных домов.

Принцип работы конвекторной системы отопления

Схема работает на физических свойствах воздуха – теплые потоки поднимаются, холодные – опускаются. Преимущества системы в быстром и плавном прогревании помещений, поддержании заданной температуры длительное время. Применяются конвекторы для жилых, нежилых комнат, балконов, складов и помещений другого назначения.

Как работает схема в частном доме:

• нагревательные элементы, интегрированные в отопительную магистраль, подогреваются за счет подачи тепловой энергии;
• прогретые конвекторы передают тепло воздуху – благодаря значительной площади оборудования, воздух быстро нагревается;
• теплые потоки устремляются вверх, проходя через специальные прорези в верхней части агрегата;
• остывая, воздух опускается вниз, попадая в прибор нагрева через отверстия в нижней части агрегата.

Циклическая циркуляция потоков воздуха осуществляется до тех пор, пока нагревательный элемент включен в работу.

Разновидности систем отопления

Различается несколько вариантов приборов:

1. Электрические. Для работы элементов нагрева используется сетевой ток.
2. Водяные. Внутри агрегатов размещены трубы с жидким теплоносителем. Установка конвекторов отопления водяного типа подразумевает врезку в централизованную сеть в квартире, в автономную магистраль – в частном доме.
3. Газовые. Работают от газовой магистрали, в частном доме допустимо применять сжиженное баллонное топливо.

Рассмотрим каждый вид оборудования и технику подключения подробнее.

На заметку! Экран для конвектора – лист материала, снабженный фольгированной пленкой. Требуется для повышения теплоотдачи прибора – фольгированный элемент отражает тепло обратно в комнату, не допуская утечки. Установка показана при монтаже обогревателей под окнами.

Газовые конвекторы

Если частный дом можно подключить к газовой магистрали, хозяева получают недорогой и эффективный вариант отопления. Однако применим способ подачи энергии и из баллонов со сжиженным газом, но при условии бесперебойности поставки топлива.

Рекомендуем к прочтению:Установка циркуляционного насоса в систему отопления и схема подключения

Важно! Для подключения к магистрали подачи топлива требуются разрешительные документы. При использовании баллонного топлива документы не требуются.

Принцип работы оборудования на газе:

• в камере сгорания с горелкой топливо поджигается и при горении выделяет большое количество тепла;
• в процессе нагревания стенки корпуса передают тепло воздуху в помещении, запускается принцип конвекции.

Плюсы агрегатов в дешевизне топлива, а минусы – в значительных размерах оборудования и сложности подключения. К тому же в процессе сгорания топлива выделяются продукты горения, которые выводятся дымоходом, поэтому придется позаботиться об обустройстве трубы с выходом за пределы помещения.

Установка газового конвектора своими руками является сложным делом, выгоднее пригласить мастера. Опытный профессионал смонтирует схему в соответствии с нормативами, обеспечит эффективность работы и даст гарантии на услугу.

Если такой возможности нет, выполняются следующие работы:

1. Подготовить опорные ножки. Их делают из обрезков стальной, алюминиевой трубы.
2. В стене пробурить отверстие для дымохода. Если воздухоотвод размером 145-150 мм, отверстие пробуривается размером в 220-230 мм.
3. Теперь нужно разместить на стену экран для конвектора отопления. Элемент состоит из двух слоев базальтового одеяла, фиксируется на анкерные болты. Экран нужен на входной и выходной трубе газового конвектора.
4. Корпус обогревательного прибора закрепляется на стену в вертикальном положении. Затем агрегат присоединяется к магистрали и запускается в работу.

Комплекты оборудования от надежных производителей всегда дополнены крепежами, соединительной арматурой. Размещать агрегат нужно с учетом присоединения дымохода. При обустройстве настенного типа приборов специалисты советуют дополнительно к настенным анкерам фиксировать оборудование напольными опорами – мера убережет магистраль от излишней нагрузки.

Важно! Монтаж газового конвектора в деревянном доме производится только силами профессионала или под присмотром мастера. Самостоятельная установка оборудования даже при работе на сжиженном баллонном топливе может привести к самым печальным последствиям.

Конвекторы с жидким теплоносителем

Один из самых дешевых вариантов приборов, который не требует разрешительных документов, прост в монтаже и может применяться в квартирах, частных строениях жилого, нежилого типа. Для формирования системы нужно проложить трубопроводы, установить нагревательный элемент и подключить батареи. В квартире конвекторы врезаются в централизованную систему, приборы могут работать на воде или антифризе.

В частных домах в качестве нагревательного элемента могут быть газовые, электрические, твердотопливные котлы – вид топлива зависит от возможностей и потребностей хозяина. После интеграции конвекторов в схему магистрали, циркулирующий теплоноситель отдает тепло металлическим элементам конвектора, а они прогревают воздух – этот принцип работает до тех пор, пока циркулирует теплоноситель.

На заметку! Чтобы отрегулировать температуру прогрева в помещении на приборы монтируются термостаты, а для спуска теплоносителя агрегаты дополняются спусковыми вентилями.

Техника установки водяного конвектора зависит от типа прибора, который может быть:

Рекомендуем к прочтению:Схема подключения и установка насосной станции для дома

• настенным;
• напольным;
• внутрипольным;
• плинтусным.

Рассматривая оборудование по принципу монтажа, следует отметить некоторые нюансы:

1. Настенные конвекторы встраиваются по схеме монтажа батарей отопления. Приборы размещаются под окнами, фиксация обеспечивается крюками, для которых сначала просверливаются отверстия в стене. В отверстия вставляются дюбеля с пластиковыми головками. Затем ввинчивается крюк, на который подвешивается конвектор. Потом прибор подключается к магистрали отопления и запускается в работу.
2. Внутрипольное оборудование монтируется фитингами и трубами из материала, который применяется для контуров циркуляции теплоносителя (полипропилен, металлопластик). Фитинги следует выбирать из металла, из которого сделаны соединительные патрубки конвектора. Стыковочные узлы и соединения тщательно герметизируются. Подключение к трубопроводу может быть боковым или нижним – все зависит от удобства соединения. Если применять нижний вариант подключения, проводку проще скрыть под полом.
3. Напольные конвекторы устанавливаются на монтажные опоры в заранее определенной зоне врезки (чаще всего под окном, напротив входной группы). К поверхности пола опоры закрепляются кронштейнами, приложенными в комплекте. Подключение напольного конвектора отопления нижнее, а разводка трубопровода чаще всего укладывается под напольное покрытие. Чтобы оптимизировать работу агрегатов в конвекторы встраиваются вентиляторы – для этого нужно подвести кабель и подключить его в клеммную проводку. Обратный конец кабеля соединяется с отдельным автоматом в щитке.

Важно! Перед установкой трубопроводов в пол предварительно подготавливаются лотки по размеру трубопровода. Высота лотка выбирается по высоте конвектора с учетом толщины декоративной решетки – она должна стоять вровень с полом. Для стыка с магистралью применяются фитинги.

1. Конвекторы плинтусные обустраиваются по периметру комнаты. Крепление на кронштейны, соединение боковое, в магистраль конвекторы подключаются фитингами. Для монтажа конвекторов лучше всего использовать медные соединительные элементы. Плинтусные конвекторы применяются для облегчения конструкции отопительной системы.

На заметку! В качестве материалов для оборудования используется алюминий или биметаллический сплав. Служат приборы долго, но соединительные элементы обойдутся недешево.

Электрические конвекторы

Приборы пользуются популярностью из-за простоты монтажа, но стоит заранее просчитать стоимость обслуживания системы – дорогое топливо может потребовать значительных затрат. Агрегаты устанавливаются на полу или на стене. В первом случае монтаж осуществляется на опоры, во втором – на подвесные кронштейны, для которых высверливаются отверстия в стеновых панелях.

Схема подключения конвектора не отличается сложностью, однако есть нюансы размещения:

• расстояние от пола до агрегата должно быть от 200 мм;
• от стены прибор должен отдаляться не дальше, чем на 250 мм;
• расстояние до потолка не менее 550 мм;
• до ближайшей розетки не может быть меньше, чем 600-700 мм.

Перед началом работ на прибор накручиваются опорные ножки с колесиками, которые фиксируются штатными болтами. Потом агрегат ставится в нужное место, подключается к сети и только затем выставляются режим работы и другие параметры оборудования.

Электрические конвекторы чаще всего выпускаются в мобильном виде, поэтому ставить их можно в любое место. Работой управляет автоматическая система, а при оснащении термостатами агрегат может отключаться при достижении заданной температуры помещения и включаться при понижении температуры воздуха.

На заметку! Если оборудование не оснащено термостатом от производителя, лучше докупить и установить прибор. Это позволит экономить до 5-10% электрической энергии.

Экраны для конвекторов отопления

Чтобы прибор отопления радовал не только практичностью, но и эстетичностью, его можно дополнить экраном. Это накладки на конвекторы, которые изготавливаются из разных материалов и позволяют скрыть неприглядный корпус прибора. Выпускаются экраны из металла, пластика, дерева, стекла. Основное правило выбора – наличие перфорации, через которую осуществляется теплообмен. Если отверстий на экране недостаточно, передача тепла может сократиться на 40-50%.

На что обращать внимание при выборе накладки:

1. Материал изготовления. Деревянный декор не выдержит высокой влажности помещений, а стеклянные экраны плохо пропускают тепло. Металлические детали должны быть с защитой от влаги и перегрева, а пластиковые отличаться стойкостью к механическим воздействиям.
2. Способ крепления. Различаются экраны навесные, приставные, раздвижные. Проще всего работать с навесными и приставными элементами. Первые удобно крепятся на защелки, а вторые встраиваются в нишу. Такие модели быстро и легко убираются и ставятся на место. Сложнее с раздвижными экранами – их устанавливают по типу раздвижных дверей, и быстро убрать конструкции не получится.
3. Форма, цветовое решение. Размеры декоративных деталей должны совпадать с поверхностью, которую нужно прикрыть. Если размеры окажутся больше, экран придется подпиливать, а это испортит эстетику декора. Цветовые решения выбираются в тон интерьеру.

Не последнее место занимает цена моделей, удобство и простота ухода. В решетки всегда притягивается пыль, и чистить экраны с множеством мелких деталей будет сложно. Неплохим выбором станет навесная пластиковая модель, стойко переносящая влажную уборку – такую накладку можно снять, промыть и поставить на место.

</index>Используемые источники:

• https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/konvektory/konvektora-podklyuchenie.html
• https://otoplenie-doma.org/ustanovka-konvektorov-otopleniya.html
• https://eurosantehnik.ru/video-xitrosti-montazha-vnutripolnogo-konvektora-vodyanogo-otopleniya.html
• https://klub-masterov.ru/steny/kak-pravilno-ustanovit-konvektor-na-stenu.html
• https://vodakanazer.ru/otoplenie/oborudovanie-i-komplektuyuschie/konvektory/konvektora-podklyuchenie.html
