Любая хорошая хозяйка мечтает обустроить кухню так, чтобы она была оснащена необходимыми элементами для удобства и комфорта. Без хорошей вытяжки с воздуховодом на кухне никак не обойтись — эта техника помогает быстро убрать запахи, которые исходят от свежеприготовленной пищи. Воздухопроводы являются одним из важнейших элементов системы вентиляции, что объясняет их актуальность. Прежде чем начать работы по установке, нужно тщательно изучить все нюансы.
Отличия вытяжки от вентиляционной системы
На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.
Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.
Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.
Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.
Гибкие и жесткие изделия
Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.
Все виды конструкции делятся на 2 типа:
- Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
- Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.
Рекомендуем ознакомиться: Разновидности и устройство вентиляционных каналов
Виды по форме
Воздухопроводы можно классифицировать по форме. На сегодняшний день имеется несколько вариантов изделий:
- Округлые — являются менее универсальными по сравнению с квадратными. Их можно устанавливать в помещениях с высокими потолками. Это требование объясняется большими габаритами конструкций. Если выходное отверстие сделано в форме прямоугольника, потребуется использование специальных переходников нужного сечения.
- Квадратные и прямоугольные воздуховоды для вытяжки на кухне используются чаще всего. Многие хозяева отдают предпочтение именно этой форме ввиду того, что такие конструкции можно расположить непосредственно за шкафчиками на кухне. Из-за этого свойства есть возможность проложить систему от вентиляционной шахты к вытяжке по любой траектории. Прямоугольные конструкции идеально впишутся в помещение любой высоты. Помимо этого, модели характеризуются презентабельным внешним видом. Такие агрегаты зачастую имеют меньшую производительность по сравнению с другими видами.
- Для овальных изделий характерны преимущества и недостатки округлых конструкций.
- Плоские воздухопроводы являются одним из видов прямоугольных изделий. Ввиду незначительных размеров они практически незаметны.
Прямоугольные конструкции следует выделить отдельным пунктом. Производители выпускают такие изделия разных размеров:
- 110х55 мм — используются для вытяжных систем с производительностью не больше 300 м3/ч;
- 120х60 мм — применяются для вытяжек мощностью до 350 м3/ч;
- 240х60 мм — идеальный вариант для работы в комплексе с высокопроизводительными аппаратами, выдерживают мощность не более 1000 м3/ч.
Классификация по материалам
Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.
Конструкции из пластика
На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:
- устойчивость к ржавчине;
- простота сборки;
- низкая стоимость;
- гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
- малый вес, благодаря которому гораздо проще осуществить монтаж;
- отсутствие шумов во время работы вытяжки.
Из минусов пластиковых воздуховодов для вытяжки на кухне можно выделить то, что зачастую для монтажа требуется использование переходников и других элементов для коммутации. Кроме того, не рекомендуется подвергать изделия воздействию очень высоких температур, ведь при таких обстоятельствах из пластика начнут выделяться вредные вещества.
Стальные и алюминиевые агрегаты
На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:
Рекомендуем ознакомиться: Встраиваемые вытяжки для кухни шириной 50 см
- алюминий является простым и универсальным материалом;
- изделия стоят дешево;
- быстрый и простой монтаж;
- конструкции устойчивы к воздействию высоких температур.
Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:
- Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
- Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
- Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.
Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия. Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными. Основные достоинства подобных моделей:
- Относительная дешевизна.
- Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
- Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.
Несмотря на ряд очевидных преимуществ, стальные агрегаты имеют и некоторые недостатки. Последние являются причиной снижения спроса на изделия.
Некоторые минусы:
- для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
- для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
- большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
- для герметизации каналов потребуется использование специальных средств;
- в процессе эксплуатации ощущается сильный шум.
Рекомендации по выбору
Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:
- Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
- Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон. Если такая документация отсутствует, от покупки лучше отказаться.
- Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
- Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
- Не нужно ориентироваться на низкие цены. Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
- Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.
Рекомендуем ознакомиться: Вентиляционное оборудование для обустройства вентиляционных систем
Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:
- Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
- Небольшой уровень шума при работе.
- Способность быстро и в нужном объеме удалять посторонние запахи.
Особенности установки
Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.
Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.
Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:
- в виде пластмассового диска на оси;
- пленчатый.
Изделие нужно установить вертикально, иначе оно начнет регулярно срабатывать под тяжестью собственного веса.
Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.
Содержание
Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.
Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.
Разновидности
Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.
Вытяжные трубы делают из нескольких видов пластика:
- ПВХ;
- фторопласта;
- полипропилена;
- полиэтилена низкого давления.
Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.
Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.
Выделяют воздуховоды с прямоугольным или круглым сечением.
- Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
- Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.
Конструктивные особенности и размеры
Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.
Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.
Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.
Допускается делать не больше 3 колен и изгибов.
Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.
Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.
Монтаж
Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.
Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.
Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.
Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.
Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:
- пленчатого типа;
- в виде пластикового диска на оси.
Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.
Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.
Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

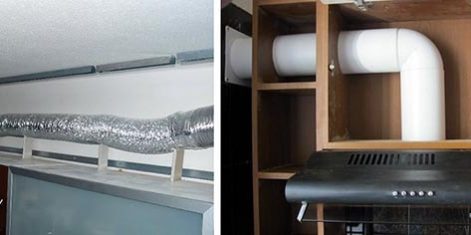

Как спрятать воздуховод на кухне
Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.
- Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
- Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.
- Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.
- Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.
Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.
Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.
Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.
Любая хозяйка стремится сделать кухню в доме или квартире максимально комфортной и оснащенной всеми необходимыми элементами. Без качественной вытяжки с воздуховодом здесь не обойтись – подобная техника обеспечивает быстрый отток ароматов, исходящих от только что приготовленной пищи. Воздуховоды признаны одними из самых важных составляющих элементов вентиляционной системы, что обуславливает их актуальность. Сегодня мы познакомимся поближе с таким оборудованием, а также узнаем, как правильно его устанавливать.
Отличия кухонной вытяжной системы от вентиляции
Многие пользователи задаются вопросом: в чем же заключаются отличия кухонных вытяжных сооружений от вентиляции. Давайте попробуем разобраться.
В наше время санитарные нормы предусматривают установку в разных жилищах соответствующих агрегатов, которые способны обеспечивать качественный воздухообмен конкретной кратности. Чтобы следовать этому требованию, в сооружениях с несколькими этажами обустраивается система вентиляции, представляющая собой продуманную сеть каналов, которые находятся в стенах и обеспечивают отхождение выбросов на крышу.
Сами вентиляционные каналы необходимы для отправки отработанного воздуха за пределы жилого помещения. Поступление свежего воздуха происходит естественным путем, проходя сквозь стыки/щели в местах проемов окон и дверей. Однако нужно брать в учет, что эта система не в силах устранять различные запахи, гарь и другие подобные вещи, которые нередко появляются при приготовлении пищи на кухне.
Дабы избавиться от таких неприятностей, устанавливают специальную вентиляционную систему, работающую в принудительном порядке. Иначе подобные детали называют вытяжками. Эти устройства работают немного иначе. Они вбирают в себя пары, которые исходят от варочных поверхностей, а потом при помощи воздуховода отправляют их прямиком в специальный вытяжной канал системы вентиляции.
Виды
Воздуховоды, предназначенные для правильной работы вытяжки, бывают разными. Их изготавливают из различных материалов, что всегда сказывается на их эксплуатационных характеристиках и итоговой стоимости. Рассмотрим подробно, какие разновидности таких агрегатов существуют, и по каким параметрам их разделяют.
Все разновидности воздуховодов главным образом подразделяются на жесткие и гибкие типы.
- Воздуховоды гибкого типа получится расположить под самыми разными углами. Если это требуется, их можно растянуть либо ужать (разумеется, в рамках возможного). Однако надо брать в учет, что слабо вытянутый воздушный отвод отличается более сильным сопротивлением потоку воздуха. Это не самым лучшим образом сказывается на всей эффективности системы в целом. В большинстве случаев подобные модели изготавливают из алюминия. Главным минусом подобных систем является то, что гофрокороб к ним не рекомендуется делать длиннее, чем 3 м, так как любой лишний сантиметр в данной ситуации будет сокращать производительность примерно на 5-10%.
- Жесткие варианты отличает легкость в сборке и ровная поверхность внутренней части. Правда, такие модели стоят дороже, но их положительные качества оправдывают свою высокую цену.
И также все воздуховоды делятся по своей непосредственной форме. Существуют несколько вариантов таких систем.
Рассмотрим подробно, какими бывают воздуховоды для вытяжек.
- Прямоугольные и квадратные. Эти типы воздуховодов признаны одними из самых популярных и встречаются с завидной регулярностью. Многие хозяева выбирают их именно из-за формы, что позволяет расположить подобную технику прямо за кухонными шкафчиками. Благодаря данной особенности существует возможность проложить практически любую траекторию от вытяжного оборудования к шахте вентиляции. Прямоугольные экземпляры станут прекрасным решением для кухонь с любыми потолками (имеется в виду любой параметр высоты). Кроме того, эти модели могут похвастаться неплохим внешним видом.
Но стоит учитывать, что прямоугольные воздуховодные агрегаты обычно имеют слабую производительность, особенно если сравнивать их с другими вариантами.
- Плоские. Эти варианты воздуховодов являют собой одну из разновидностей прямоугольных моделей. Они имеют очень скромные размеры и кажутся совершенно незаметными.
- Округлые. Такие разновидности являются более требовательными – их удастся установить только в комнатах с высокими потолочными перекрытиями. Такое требование обусловлено крупными габаритами оборудования. Если выпускное отверстие имеет прямоугольное строение, то будет нужно дополнительно использовать прямоугольные переходники с соответствующим сечением на округлые модели.
- Овальные. Данные экземпляры обладают теми же слабыми и сильными сторонами, что и округлые экземпляры.
Из перечисленных вариантов воздуховодов следует выделить плоские прямоугольные модели.
Они представлены изделиями со следующими параметрами:
- 110х55 мм – такие варианты требуются для вытяжек, производительность которых составляет не более 300 м3/ч;
- 120х60 мм – подходят для оснащения вытяжек, уровень производительности которых не выходит за рамки 350 м3/ч;
- 204х60 мм – прекрасно подходят для функционирования вкупе с высокопроизводительными агрегатами – до 1000 м3/ч.
Материалы
Воздуховоды для вытяжных систем производят из разных материалов. Так, одними из наиболее популярных по праву признаны пластиковые экземпляры. Как правило, они выпускаются с прямоугольным или округлым сечением. Так, первые являются более эстетичными и аккуратными, а вот круглые системы могут похвастаться более быстрой и простой установкой (здесь не понадобятся переходники, чтобы прикрепить воздуховод к самой вытяжке).
Главными преимуществами пластиковых конструкций являются:
- гладкая поверхность во внутренней части, из-за чего там не скапливаются жир и любые загрязнения;
- детали из пластика никогда не покроются ржавчиной;
- они имеют очень скромный вес, поэтому устанавливать их проще;
- подобные конструкции собираются довольно просто;
- когда работает пластиковый воздуховод, от него не исходит сильный и раздражающий шум;
- такие элементы стоят недорого.
Недостатками пластиковых систем являются:
- во многих случаях для их установки необходимы различные переходники и детали соединения;
- эти модели «не любят» воздействия слишком высоких температур – при таких условиях воздуховоды из пластика могут выделять вредные вещества.
Вторыми по популярности признаны воздуховодные системы, произведенные из алюминия. Из указанного сырья создают трубы данных конструкций.
Главными преимуществами таких разновидностей признаны:
- простая и быстрая установка;
- алюминий – это универсальный и неприхотливый материал;
- подобные конструкции беспроблемно выдерживают влияние высоких температурных значений;
- такие воздуховоды стоят недорого.
Что касается недостатков алюминиевых воздуховодных систем, то здесь следует выделить:
- не самый привлекательный внешний вид – как правило, такую технику «прячут» в специальных коробах либо скрывают внутри кухонных шкафов;
- сам по себе алюминий нельзя назвать высокопрочным материалом – он легко деформируется и не переносит существенных механических воздействий;
- поскольку такой материал отличается высокой теплопроводностью, то в помещении, где установлено алюминиевое воздухоотведение, нередко скапливается конденсат.
Но также встречаются воздуховоды из стали. Как правило, для производства таких конструкций используется нержавейка либо оцинковка. Что касается простого домашнего применения, то здесь отлично себя зарекомендовали именно оцинкованные варианты.
Но стоит отметить, что подобные модели уже не характеризуются былой популярностью. Ежегодно стальные воздуховоды становятся все менее актуальными.
Главными плюсами таких моделей являются:
- аккуратная ровная основа, благодаря которой скорость воздушного потока не становится меньше, также в гладких трубах не копятся пыль и нагар;
- стальной воздуховод беспроблемно переносит высокие температуры (под их влиянием изделия не только не деформируются, но и не выделяют опасных веществ в окружающую среду);
- эти модели стоят недорого.
Конечно, у стальных вариантов есть и свои недостатки, которые делают их не самыми популярными:
- такие детали имеют более внушительный вес (особенно если сравнивать их с пластмассовыми), поэтому устанавливать их самостоятельно не всегда бывает легко и удобно;
- для фиксации на стенах для стальных моделей всегда нужны максимально надежные крепежи;
- для качественной герметизации каналов в таких моделях потребуются специальные средства;
- если нужно собрать воздуховод, имеющий необычное строение, возможно, придется обращаться к дополнительной нарезке труб из металла;
- когда стальные воздуховоды работают, то издают громкие звуки, поэтому о бесшумном функционировании можно забыть.
Как выбрать?
Выбирать воздуховоды следует, опираясь на несколько важных критериев.
- Первое, на что следует обращать внимание при выборе такой модели – это ее производитель. Рекомендуется отдавать предпочтение брендовым моделям высокого качества.
- Приобретайте системы воздухоотведения в проверенных торговых точках или фирменных магазинах.
- Не доверяйте слишком низким ценам на подобные изделия. Действительно, качественное и надежное воздухоотведение не будет стоить слишком дешево, особенно если изготовлено из хороших материалов.
- В комплекте с данными продуктами должны идти такие документы, как гарантийный талон и руководство. Если же таковых не имеется, то от покупки воздуховода лучше отказаться в пользу другой модели.
- Выбирайте изделия с достаточным уровнем мощности. Если система воздухоотведения окажется маломощной, то вытяжка просто не совладает со своей главной функцией, и отработанный воздух не будет покидать помещение в должном количестве.
- Не забывайте о дизайне подобных агрегатов – они должны вливаться в интерьер.
Кроме того, выбирая идеальную модель, нужно помнить о том, какие основные функции должна исполнять вытяжка на кухне:
- быстро и в требуемом объеме устранять лишние запахи;
- издавать мало шума;
- выглядеть привлекательно, чтобы вписываться в обстановку кухни.
Монтаж
Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.
Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.
Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.
Указанные устройства выполняются в двух основных вариациях:
- пленчатого вида;
- в виде диска из пластика на оси.
Клапан надо ставить вертикально. В ином случае он станет срабатывать от собственного веса.
Как спрятать технику?
Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.
Рассмотрим наиболее распространенные из них.
- Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
- Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
- Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.
Воздуховоды нередко встраивают в шкафчики либо делают их выдвижными.
Полезные советы
При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.
Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.
Специалисты рекомендуют приобретать агрегаты, в комплекте с которыми идут кожухи, скрывающие любые их недостатки. В сборе подобные модели выглядят гораздо эстетичнее.
Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.
Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.
В следующем видео вас ждет установка воздуховода для кухонной вытяжки.
Обычно кухонные вытяжные зонты продаются без воздуховодов, трубы подключения к шахте вентиляции нужно покупать отдельно. Соответственно, придется рассмотреть различные вентиляционные короба для вытяжек и выбрать подходящий вариант. Задача вторая: наметить трассу прокладки воздушного канала, чтобы приобрести требуемое количество соединителей, фасонных элементов и крепежа. Вопросы выбора и монтажа вентканалов на кухне мы и обсудим в настоящей публикации.
Обзор воздуховодов для кухонных вытяжек
Для подключения выходного патрубка вытяжки к отверстию вертикальной шахты применяются 3 вида коробов:
- гибкая алюминиевая гофра типа «Алювент»;
- каналы из пластика ПВХ круглого и прямоугольного сечения;
- металлические короба разной формы.
Примечание. Вообще, в системах вентиляции применяются воздуховоды из разнообразных материалов, например, тканевые либо трехслойные со звукоизоляцией. Полный обзор вентиляционных труб представлен в отдельной статье.
Теперь разберем по отдельности каждую группу вытяжных коробов для кухни – перечислим характеристики, плюсы и минусы изделий.
Алюминиевые гофрированные трубы
Гибкий канал представляет собой каркас из мягкой проволоки, обтянутый тонкой алюминиевой фольгой. Сверху нанесен слой полиэстера для лучшей герметизации. Трубопровод транспортируется и продается в сжатом состоянии, после распаковки растягивается до нужной длины (максимум в 5 раз).
Технические характеристики воздуховода:
- толщина стенки – до 100 микрон, сечение – круглое;
- максимальная рабочая температура – 250 °C;
- допустимый радиус изгиба равен 0.7D (D – диаметр);
- линейка диаметров: 80, 100, 110, 120, 125, 130, 140, 150 мм.
Главный козырь алюминиевых рукавов – приемлемая цена, 1 метр воздухопровода Ø100 мм в растянутом виде стоит примерно 50 руб. (0.9 у. е.). Благодаря насыщенному ряду типоразмеров вентканал легко подобрать под выходной диаметр отверстия вытяжки и вентиляционной решетки.
Гофрированный воздуховод для вытяжки устанавливается быстро и просто. Труба растягивается на требуемую длину, один конец надевается на штуцер вытяжного агрегата, второй – на решетку. Потом гофра фиксируется обычными хомутами, на этом монтаж заканчивается.
Примечание. В случае повреждения оболочки рукав можно обрезать и вытянуть трубу сильнее. А вот состыковать концы 2 гофр напрямую не выйдет, понадобится жесткий промежуточный патрубок.
Недостатки гибких каналов:
- Внешний вид алюминиевой гофры не удовлетворяет современные требования к дизайну интерьера. Короб годится для вытяжки на даче, в летней кухне либо квартире с обычным ремонтом. В остальных случаях трубу нужно прятать за декоративный кожух или обшивку из гипсокартона.
- Волнистая структура стенок создает повышенное сопротивление воздушному потоку. Эффективность работы вентилятора снижается.
- По той же причине внутри канала задерживается больше жировых отложений. Вычистить гофру нереально, проще заменить.
- Алюминиевая фольга легко повреждается любым острым предметом.
Последний негативный момент – при работе вытяжки гофротруба сильно шумит. Причина – вибрация тонких гибких стенок плюс волнистый профиль, оказывающий сопротивление воздуху.
Вентиляционные короба из пластика
Для изготовления воздуховодов применяется поливинилхлорид (ПВХ) белого цвета. Трубопровод не изгибается, поэтому секции вентиляционной сети соединяются с помощью фасонных элементов – муфт, ниппелей, колен, тройников и различных переходников. Характеристики пластиковых коробов:
- максимальная температура транспортируемой среды – 200 градусов;
- форма сечения – круглая, прямоугольная (плоская);
- подходящие для вытяжек диаметры круглых каналов – 100, 125, 150 мм;
- «ходовые» размеры плоских коробов – 55х110, 60х112, 60х204, 90х220 мм;
- длина стандартной секции – от 35 см до 2 м.
Справка. Здесь указаны размеры труб бытовой серии. За отдельную плату можно заказать изготовление нестандартных изделий, например, венткороб Ø180 мм или канал квадратной формы 100 х 100 мм. Хотя для подключения вытяжки понадобится всего 1—3 метра воздуховода, проще обойтись существующими размерами.
Пластиковые воздуховоды соединяются с фитингами двумя способами:
- Круглая секция надевается снаружи на ответную часть монтажного элемента – отвода, тройника или ниппеля.
- Прямоугольные трубы, наоборот, вставляются внутрь фитингов. Для стыковки прямых участков используются муфты.
В обоих случаях стык тщательно герметизируется силиконовым составом. Форму сечения вентканала можно изменить в любой точке – установить прямой либо угловой переходник, применить тройник с разными выводами.
Цена пластика заметно выше, чем гофры аналогичного диаметра. Метр трубы Ø100 мм обойдется примерно в 180 руб. (3.15 у. е.), прямоугольного короба эквивалентного сечения 110 х 55 мм – 185 руб. (3.3 у. е.). Сюда еще надо прибавить стоимость фасонных деталей, задействованных в схеме.
Другие минусы пластиковых венткоробов:
- цветовая гамма ограничивается светлыми оттенками, черные трубы найти нереально;
- соответственно, на воздуховоде хорошо заметна пыль и другие загрязнители;
- пластмасса боится перегрева свыше 200 °C и способна гореть самостоятельно;
- с годами поливинилхлорид желтеет и теряет внешний вид;
- стенки плоских коробов прогибаются на стыках, образуется щель шириной 1—4 мм, как показано на фото.
Подсказка. Для качественного соединения плоских каналов допустимо использовать короткие саморезы, что и делает мастер на видео (смотрим ниже). Крепеж плотно стягивает стенки короба и фитинга.
Укажем плюсы вентиляционных систем из пластика:
- удовлетворительный внешний вид;
- низкое сопротивление потоку воздуха благодаря гладким стенкам;
- устойчивость к механическим и химическим воздействиям;
- невысокий уровень шума при эксплуатации вытяжки;
- долговечность, небольшой вес конструкции.
Металлические каналы
Для отвода загрязненного воздуха от вытяжки в шахту естественной вентиляции применяется 4 вида металлических трубопроводов:
- из оцинкованной стали;
- из окрашенного металла;
- из нержавеющей стали;
- из меди.
Сечение воздуховодов – круглое, прямоугольное, квадратное, овальное. Выбор размеров очень широк, способ соединения – через фасонные детали, как и пластиковые каналы.
Основное преимущество стальных воздухопроводов – эстетичность. Показанный на фото короб для вытяжки из нержавейки либо меди впишется практически в любой интерьер кухни. Исключение – вентканалы из оцинковки, чье наружное покрытие быстро мутнеет (без потери антикоррозионных свойств).
Другие достоинства металлических коробов:
- прочность, длительный срок службы;
- низкий уровень шума;
- удовлетворительная шероховатость стенок, аэродинамическое сопротивление невысокое;
- металл легко выдерживает нагрев до 500 °С, не горит;
- полимерное или цинковое покрытие защищает поверхности от коррозии.
Главный недостаток металлических воздуховодов очевиден – высокая цена. Метр оцинкованного канала Ø100 обойдется минимум в 180 руб. (3.15 у. е.), но его открыто не проложишь. Аналогичный нержавеющий короб стоит примерно 530 руб./м. п. (8.1 у. е.), не считая фасонины.
Компромиссный вариант – изделия из тонколистового металла с цветным полимерным покрытием (полиэстер). Такой воздухопровод значительно дешевле нержавейки и меди.
По весу вентиляционные железные короба проигрывают пластику, но не критично. Толщина металла воздуховода составляет 0.5–0.6 мм, пластмассы – до 2 мм, поэтому разница малозаметна.
Рекомендации по выбору воздухопровода
Значимым критерием выбора для домовладельцев остается цена, эстетичность и эксплуатационные характеристики вентканалов отходят на второй план. Здесь однозначно побеждает гибкая гофра, она значительно дешевле остальных вариантов, да и фитинги не нужны.
Предложим свои рекомендации о том, как выбрать вентиляционный короб для вашей вытяжки:
- Под наружную прокладку годится 2 вида каналов – пластиковые и металлические. Первые дешевле, но выглядят хуже, их лучше прятать над шкафами либо за декоративной облицовкой.
Слева на фото монтаж вентканала за гипсокартонной обшивкой, справа – прокладка внутри мебели - Для скрытой прокладки можно брать любой воздуховод: гофру, ПВХ, оцинковку. Если вас не заботит уровень шума, ставьте дешевый алюминиевый рукав.
- В дачном домике, летней кухне или веранде с плитой подключайте вытяжку гофротрубой. Пластик в таких помещениях быстро загрязняется, желтизну вывести довольно трудно.
- Если в квартире сделан дорогой ремонт, экономить и уродовать интерьер нельзя. Подбирайте стальной короб, фитинги и решетку под цвет вытяжки. К никелированной поверхности отлично подойдет нержавейка, золотистой – медь.
Совет. Есть один способ удаления желтизны с белого пластика. Попробуйте оттереть пятна растворителем марки 647 или ацетоном, эти химикаты разлагают верхний слой пластмассы. Застарелые глубоко въевшиеся загрязнения удалить не удастся.
Правильное подключение вытяжки
Чтобы закупить нужное количество труб и соединительных деталей, составьте схему соединения вытяжного отверстия агрегата с вентиляционной шахтой. Руководствуйтесь простыми правилами:
- В идеале общая протяженность коробов не должна превышать 2 м: 1 метр в высоту + 1 м по горизонтали до приемного отверстия. При большей длине производительность вытяжки снизится (хотя пользователь не заметит разницы, поскольку не с чем сравнивать).
- Оптимальное число поворотов на 90° – два. Чем больше колен, тем слабее «тянет» вентилятор из-за увеличения сопротивления воздуховодов.
- Продумайте трассу прокладки таким образом, чтобы воздуховод не пересекался с газовой трубой, подведенной к плите. Если пересечения не избежать, обойдите стояк, используя отводы 45°, а не прямые углы.
Пример схемы прокладки длинного вытяжного канала от зонта до отверстия шахты - По возможности используйте круглые каналы, с точки зрения аэродинамики их пропускная способность выше. Реальный плюс: на округлой поверхности собирается меньше пыли, нежели на плоской.
- Для расчета диаметра или размеров квадратного короба не нужны никакие сложные формулы. Ориентируйтесь на площадь сечения выходного отверстия вытяжки – воздухопровод должен быть таким же (или больше).
- Если общая длина вентканала не превышает 2 м, площадь сечения можно уменьшить на 15% без заметного ухудшения производительности агрегата. Но учтите: бытовой прибор станет сильнее шуметь.
- При длине каналов более 2 м уменьшать размер трубы нельзя – вытяжка существенно потеряет в мощности, а электричества «накрутит» больше. И вообще, когда плита расположена далеко от вентиляции, надо ставить рециркуляционную островную вытяжку без всяких каналов.
Поскольку на большинстве кухонь предусмотрена 1 вентиляционная шахта, при подключении зонта важно оставить проем для работы естественной вентиляции. То есть, канал подсоединяется к специальному фланцу с решеткой, как сделано на фото.
Справка. Если короб полностью закроет вытяжное отверстие, то естественный воздухообмен внутри дома прекратится. Тяга шахты не преодолеет сопротивление жирового фильтра вытяжки и крыльчатки вентилятора, стоящей на пути воздушного потока.
Второй способ обеспечить вентиляцию при неработающей вытяжке – установить вместо решетки тройник с обратным клапаном. При включении вентилятора его заслонка захлопнется, после отключения снова откроется. Недостаток: клапан под потолком некрасиво смотрится плюс собирает пыль.
Переход с круглого сечения на квадратное (и наоборот) вполне допускается. Одно условие: площадь поперечника воздуховода не должна уменьшаться (увеличивать можно). Для изменения формы канала используйте соответствующие фитинги, описанные ниже.
В заключение о фасонных деталях
При монтаже секций пластиковых и стальных коробов используются разнообразные соединители. Перечислим эти элементы и укажем их назначение:
- соединители прямых участков, для круглых воздуховодов – ниппели, плоских – муфты;
- колено – поворот на 90 и 45° каналом любого сечения;
- колено переходное для угловой стыковки круглой и прямоугольной трубы;
- редукторы – различные прямые переходники (на больший/меньший диаметр, с круга на прямоугольник, расположение отверстий симметричное/асимметричное);
- тройники – подключение ответвлений.
Указанного набора деталей вполне достаточно для прокладки короба от вытяжки до входного вентиляционного отверстия. Сам воздухопровод крепится к стене держателями соответствующего размера либо укладывается поверх кухонных шкафов. Каждый стык обязательно уплотняется силиконовым герметиком.
Используемые источники:
- https://topventilyaciya.ru/ventilyaciya/vidy-vozduhovodov-dlya-vytyazhki.html
- https://mr-build.ru/ventilyatciya/plastikovye-vozduhovody-dlya-kuhonnoj-vytyazhki.html
- https://stroy-podskazka.ru/vytyazhka/vozduhovody/
- https://otivent.com/kak-vybrat-korob-dlya-vytyazhki
