Поверить счетчик воды или заменить?

Счётчики Итэлма – изделие для замера потреблённой воды. Прибор предназначается для учёта энергоресурсов в квартире, собственном доме, на прочих объектах индивидуального потребления и может использоваться в сетях холодного или горячего водоснабжения. Аппарат предполагает автономную работу или возможность подключения к централизованной системе.

Вид счётчика – ITELMA

Устройство и принцип работы

Это прибор крыльчатого сухоходного типа, состоящий из следующих частей:

• корпуса с измерительной камерой;
• крыльчатого колеса, с магнитной полумуфтой;
• измерительного механизма с роликами, отображающими количество кубометров воды;
• импульсной цепи типа Геркон или Намур (для соответствующих модификаций). Последняя, кроме фиксации данных и дистанционной передачи, сигнализирует о возможном разрыве электрической цепи.

Измерение производится путём передачи вращения крыльчатки от напора протекающей через счётчик воды на ролики индикаторного устройства через механический редуктор, преобразующий обороты рабочего органа соответствующее движение колёс с цифрами.

Технические характеристики

Наименование и размерность параметра	Значение
Диаметр условного прохода, мм	15	20
Метрологический класс	А, В
Номинальный расход, Qn, м³/ч	1,5	2,5
Максимальный расход, Qmax, м³/ч	3	5
Переходный расход, Qt, м³/ч:
Минимальный расход, Qmin м³/ч:
Порог чувствительности, м³/ч:
Пределы допускаемой относительной погрешности при измерении в диапазонах:
Максимальное рабочее давление воды, не более, МПа	1,0
Потеря давления при максимальном расходе не более, МПа	0,1
Емкость счетного механизма, м³	99999.999
Цена наименьшего деления счетного механизма, м³	0,0005
Устойчивость к магнитному полю, напряженность кА/м	140
Импульсный выход для дистанционного считывания:
Максимальная температура измеряемой воды, °С:
Температура окружающей среды, °С	+5… +60
Масса счетчика, кг, не более:
Нормативный срок службы, лет	12
Межповерочный интервал, лет	6
Цена, рос. руб.	820 — 1280

Документация

Паспорт: Смотреть

Каталог производителя: Смотреть

Руководство по монтажу: Смотреть

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Гарантия на прибор

Гарантийные обязательства изготовителя распространяются на 6 лет от установки, если не прошло 6 лет и 2 месяца от даты выпуска.

Производитель не принимает продукцию со следами механических повреждений или в случае отказа в связи с неправильной эксплуатацией.

Преимущества прибора

Счётчик ITELMA характеризуют следующие преимущества:

• доступная цена;
• качество изготовления и надёжность конструкции;
• продолжительный срок гарантии от производителя;
• низкая погрешность измерений, соответствие параметров установленным метрологическим стандартам;
• компактность и небольшой вес;
• простота установки;
• надёжная конструктивная защита от несанкционированного воздействия;
• возможность удалённой передачи указаний (для отдельных исполнений);
• простота и удобство снятия данных.

Разновидности счётчика

Производитель предлагает отдельные исполнения, предназначенные для холодной и горячей воды. Водомеры выпускаются следующих метрологических классов:

• А – при вертикальной установке;
• В – при горизонтальном расположении.

Без удалённой передачи данных производятся следующие модели приборов:

• WFK20.D080 – исполнение для холодной воды с предельной температурой до 30 градусов, проходной диаметр – 15 мм, длина аппарата – 80 мм и резьбой подсоединения 3/4 дюйма;
• WFK20.D110 – аналогичный прибор, отличающийся монтажной длиной – 110 мм;
• WFK20.E130 – изделие с длиной 130 мм при большем размере монтажной резьбы – 1 дюйм;
• WFW20.D080; WFW20.D110; WFW20.E110 – аналоги перечисленных исполнений, предназначенные для горячей воды с предельной величиной температуры 90 градусов.

Представлено 4 модели счётчиков, оборудованных цепью Геркон:

• WFK24.D080; WFK24.D110 – модификации для холодной воды с габаритными размерами соответственно 80 и 110 мм;
• WFW24.D080; WFW24.D110 – приборы с аналогичными характеристиками, для горячей воды.

Ещё 4 модификации, обозначенные числом 24 вместо 23 в маркировке, укомплектованы цепью Намур.

Импульсный выход

Из представленных исполнений счётчиков модели с индексом 23 и 24 в обозначении позволяют дистанционно передавать информацию о количестве потреблённых кубометров. Это обеспечивается импульсным датчиком типа Геркон, реагирующим на воздействие маломощного магнита, установленного в механизме редуктора. Формируется импульсный сигнал, передающийся на централизованное устройство. Один импульс соответствует 10-ти литрам воды.

Цепь Намур дополнительно снабжена резистором, позволяющим определить короткое замыкание или разрыв цепи по характеристикам сопротивления.

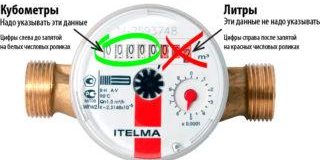

Снятие показаний

Индикаторное устройство выполнено из восьми роликов. 5 колёс, размещённых левее от запятой, указывают целое количество кубометров, используемое при снятии показаний. 3 ролика, расположенные справа, указывают десятые, сотые и тысячные доли. Литры обозначаются стрелочным указателем.

Снятие показаний с пятироликового счётчикаСнятие показаний с восьмироликового счётчика

Процесс снятия данных следующий:

1. Записываются текущие показатели в кубометрах, без первоначальных нулей.
2. От выписанного значения отнимается результат прошлого контроля.
3. Полученный объём умножается на расценку.

Можно ли сэкономить

Система оплаты, предполагающая установку индивидуального прибора учёта – гарантия снижения размеров платежей, поскольку нормативы предполагают использование повышающего коэффициента, существенно увеличивающего сумму коммунального счёта.

Изделие снабжено надёжной защитой, не позволяющей уменьшить расход вмешательством в работу счётчика. Удалённая передача показаний – дополнительная гарантия защиты. Чтобы снизить расход воды, потребителю необходимо исключить потери за счёт бережливого отношения и исправности бытовых приборов.

Установка счётчика

Монтаж устройства выполняется в соответствии с инструкцией изготовителя, изложенной в паспорте аппарата.

Схема установки счётчика

Работы производятся в такой последовательности:

1. Закрывается кран подачи воды.
2. Монтируются монтажные сгоны.
3. Убираются защитные колпачки со штуцеров водомера.
4. Прибор располагается в правильном направлении, согласно указанию стрелки на корпусе.
5. Под гайки подкладываются уплотнительные прокладки.
6. Затягиваются гайки в местах соединения.
7. Медленно открывается подача воды на счётчик, при открытом кране на потребляющем приборе, чтобы заполнить счётчик.
8. Проверяются штуцера, чтобы проверить герметичность соединений.

Работник коммунальной организации, руководящий работами по установке водомера, отмечает факт пуска изделия в работу записью в соответствующей графе паспортной документации.

Отзывы о счётчике

Отзывы можно посмотреть на этом сайте: Смотреть отзывы

Все большее количество домов имеет централизованное водоснабжение. Ежегодно стоимость ресурсов значительно увеличивается и суммы в квитанциях становятся все выше. Прошло время, когда не контролировалось количество израсходованной воды или она тратилась бездумно. Чтобы не тратить лишние деньги на оплату мифических усредненных счетов, все большее количество собственников устанавливали счетчики для воды. С недавнего времени установка водосчетчиков стала обязательным условием и выбор качественного прибора стал особенно актуальным. Есть множество вариаций моделей самых разных фирм, но далеко не все они могут похвалиться качеством и долговечностью службы. Если вы планируете приобрести устройство, сочетающее в себе высокое качество, точность учета, оптимальную стоимость – обратите внимание на счетчик воды Itelma.

Описание

Счетчики воды Itelma

Каждый второй прибор учета воды, представленный на рынке, не соответствует критериям качества и не может стать устройством для точного учета за потребленным ресурсом.

Среди массы предложений, выгодно отличаются приборы компании Ителма. Совместно с Сименс, компания начала производство водяных счетчиков на территории России. Ителма производит разную учетную продукцию и сопутствующие товары. Водосчетчики Itelma изготавливаются по новейшим немецким технологиям, зарекомендовали себя надежным и качественным устройством.

Прибор применяется для учета потребления воды в системах водоснабжения любого вида. Устройство устанавливается в частных хозяйствах или административных помещениях. Водосчетчик активно используется строительными и эксплуатационными организациями, индивидуальными потребителями.

Itelma

Преимуществами использования прибора являются такие аспекты:

• Производство по немецкой лицензии из высококачественных комплектующих.
• Высокая степень надежности.
• Продолжительный срок эксплуатации.
• Длинный межповерочный период – шесть лет.
• Устойчивость к повышению давления в системе.
• Устойчивость к высокой температуре, до ста десяти градусов.

Особенностями прибора учета называют:

• Невысокая чувствительность при невысоких расходах воды (устройство начинает учет за потребленным ресурсом от десяти литров в час).
• Мощная антимагнитная защита.
• Стабильность метрологических показателей.
• Удобный и простой дизайн.
• Удаленное считывание показаний.
• Использование экологически чистых материалов для изготовления прибора.
• Возможность установки водомера на горизонтальной или вертикальной поверхности.
• Бесшумность работы устройства.
• Простота установки в условиях ограниченного пространства.

Модели

Модельный ряд водомеров Itelma

Модельный ряд водомеров Itelma представлен приборами для определения потребленной холодной и горячей воды с различным диаметром присоединительных элементов. Обозначения литерной маркировки расшифровываются следующим образом:

• WFK – холодная вода;
• WFW – горячая вода.

Все приборы учета объединены в следующие группы:

• Без удаленного считывания выходного сигнала. Сюда относят модели Itelma wfw20, Itelma wfw20 d
• С удаленным считыванием выходного сигнала (НАМУР). Сюда относят модель Itelma 1 2.
• Счетчики с удаленным считыванием выходного сигнала по цепи герметизированного контакта, реле. Сюда относят модели Itelma wfw24, Itelma wfw24 d080.

Несмотря на разное предназначение и размеры приборов, устройство моделей примерно идентично. Комплектующие сделаны из высококачественных материалов, это обеспечивает устойчивость счетчиков к перепадам давления и температур. Индикаторное устройство располагается над измерительной камерой и защищено стекловолокном.

Технические характеристики

Счетчики для воды Itelma предназначены для учета за потреблением горячей и холодной воды.

Срок службы прибора для горячей воды составляет четыре года, для холодной воды – шесть лет.

Приборы отличаются диаметром условного прохода. Есть несколько разновидностей устройств, которые имеют разный диаметр: пятнадцать-двадцать миллиметров, сорок-пятьдесят миллиметров и более. Для частных хозяйств применяются счетчики меньшего диаметра прохода.

Длина счетчиков для воды Ителма также разнится: большинство приборов имеют длину сто десять миллиметров, но, если места для установки не очень много, возможно приобретение прибора длиной восемьдесят миллиметров.

В комплект входят:

• прибор учета;
• специальные прокладки;
• защитные колпаки;
• пломба;
• специальная проволока для опломбирования;
• присоединительный набор;
• инструкция к устройству;
• паспорт.

Импульсный водомер Ителма

Импульсный водомер Ителма должен устанавливаться компетентными монтажниками. Перед установкой следует разместить фильтрационный элемент, это сможет существенно продлить срок службы устройства.

Как установить счетчик

Установка счетчиков Itelma – оптимальное решение для квартир и частных домов самой разной планировки, в том числе и с нестандартным расположением труб. Условие монтажа счетчика Ителма — он производится только профессионалами. Водомеры устойчивы к повышению давления и перепадам температур, оснащены антимагнитной защитой. У них значительно длиннее гарантийный срок, чем у аналогов Все преимущества прибора выражаются в адекватной цене. Как показывает практика, окупаемость счетчиков происходит в течение уже нескольких месяцев.

Как остановить счетчик воды Itelma магнитом

Любые манипуляции с учетными устройствами противозаконны и станут причиной проблем с компанией-поставщиком ресурсов, грозят крупными штрафами и наказанием вплоть до уголовной ответственности.

На счетчик Itelma магнит действует только самой максимальной мощности и высокого притяжения, поскольку прибор надежно защищен от подобных манипуляций. Все, кто крепят магнит, рискуют. Расположив устройство на задней стенке прибора, можно остановить счетчик Itelma магнитом, но, если манипуляция будет обнаружена, пользователю грозит крупный штраф или поломка прибора.

Остановка счетчика воды Itelma магнитом

Те, кто реализует магниты, заверяют пользователей, что приспособление дает массу преимуществ:

• Увеличивается продолжительность использования измерителя, так как можно останавливать водомер на любой отрезок времени.
• Параметры счетчика не изменяются, так как действие на прибор производится только с внешней стороны. При этом никаких следов механического воздействия не остается.
• Компактный размер магнита позволяет использовать его с максимальным удобством.

Но несмотря на обещания массы преимуществ использования магнита, необходимо понимать, что есть и обратная сторона дела. Коммунальщики также идут в ногу со временем и у них появляются приспособления для дистанционного выявления воздействия магнитного поля на счетчик. Магнит на счетчик воды Itelma выявится в любом случае.

Кроме этого, на водомерах нередко устанавливаются противомагнитные пломбы. Они меняют цвет или даже разрушаются при воздействии на них магнитного поля.

Контролеру достаточно взглянуть на пломбу, чтобы уличить пользователя в противозаконных манипуляциях со счетчиком.

При обвинении в применении магнита, недостаточно заменить счетчик и повторить пломбирование. Первое, что грозит нарушителю – довольно внушительный штраф. Кроме этого, производится перерасчет потребленного ресурса, который оплачивается по усредненному тарифу с учетом количества проживающих.

Видео

В видео показан обзор и сравнение лучших водосчетчиков. Автор анализирует устройство и особенности приборов Itelma для холодной и горячей воды. На официальном сайте компании https://www.i-bs.ru/production/schetchiki-Itelma/ предоставлена исчерпывающая информация относительно водомеров Ителма.

Как снимать показания счетчика воды ITELMA?

Снимать показания счётчика воды ITELMA следует в метрах кубических (первые пять цифр до запятой на белых числовых роликах). Литры кубические (три цифры справа после запятой на красных числовых роликах) в показаниях не учитываются.

Как получить дубликат паспорта счетчика воды ITELMA?

Чтобы получить дубликат паспорта счетчика воды ITELMA, пришлите письмо на адресВ pasport@i-bs.ru . В письме необходимо указать серийный номер и тип прибора (горячий или холодный), а также из какого вы города (обязательно!)В

Обратите внимание, что без паспорта счетчик воды не регистрируют, не принимают на гарантийное обслуживание и не делают поверку.

Межповерочный интервал счетчиков воды ITELMA – 4 или 6 лет?

С 1 октября 2013 года межповерочный интервал счетчиков воды ITELMA – и горячей, и холодной воды – составляет 6 лет. До этого времени срок поверки счетчиков горячей вода составлял 4 года, срок поверки счетчиков холодной воды – 6 лет.

Если ваш счетчикВ горячейВ воды произведен доВ 1 октябряВ года – поверять его следует через 4 года с даты изготовления, указанной в паспорте — см. пункт 15. Если после этой даты – через 6 лет с даты изготовления. Обратите внимание – с даты изготовления, а не с момента установки.

СчетчикВ холоднойВ воды следует поверять через 6 лет с даты изготовления.

Межповерочный интервал счетчика воды ITELMA также указан в паспорте прибора — см. пункт 6.

Также интервал между поверками в 6 лет подтвержден Свидетельством утверждения типа средств измерения Федерального агентства по техническому регулированию и метрологии:

Свидетельство утверждения типаВ (.pdf,В 169kb)

C какого момента/даты исчисляется межповерочный интервал (МПИ)?

Выдержка из паспорта счетчика воды ITELMA: «Межповерочный интервал исчисляется с даты первичной или периодической поверки». Дата первичной поверки указана в пункте 16 паспорта.

Поверка счетчиков воды – отменена или нет?

В последнее время в печатных сми и в интернете появляются статьи о якобы отмене поверки счетчиков воды. Наша компания обратилась за разъяснением в Федеральное агентство по техническому регулированию и метрологии (Росстандарт) и получила официальный ответ.

Выдержка из письма: «… к использованию допускаются приборы учета, прошедшие поверку в соответствии с законодательством Российской Федерации об обеспечении единства измерений. Таким образом, в настоящее время, индивидуальные приборы учета горячей и холодной воды подлежат поверке и ответственность за их установку и обслуживание несут собственники жилых и нежилых помещений».

Предлагаем ознакомиться с полным текстом (открыть документ).

Обязательность проведения поверки счетчиков воды устанавливается Федеральным законом Российской Федерации от 26 июня 2008 г. N 102-ФЗ «Об обеспечении единства измерений» (статья 13, п.1):

«Средства измерений, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации — периодической поверке».В

_______

* Росстандарт — Федеральное агентство по техническому регулированию и метрологии, входит в систему федеральных органов исполнительной власти Российской Федерации и находится в ведении Министерства промышленности и торговли Российской Федерации. Именно эта государственная организация выдает свидетельства утверждения типаВ приборов учета.

Каков срок службы счетчиков ITELMA?

Срок службы счетчика воды ITELMA – не менее 12 лет. То есть срок не ограничен 12 годами. Если периодическая поверка показывает, что прибор соответствует метрологическим нормам, менять счетчик нет необходимости, он способен работать дольше.

Рекомендуемая схема монтажа счетчика воды ITELMA

Рекомендуем до счётчика устанавливать механический или магнитно­механический фильтр и шаровый кран. Выбирайте присоединительный комплект с обратным клапаном для установки счетчика.

Наличие приборов учета является обязательным условием для заключения договора на водоснабжение. Установка водомеров позволяет владельцам квартир, офисов, предприятий или организаций контролировать потребление и экономить немалые средства на оплате счетов. Счетчики воды «Ителма» (Itelma) различных модификаций популярны у потребителей благодаря продолжительной гарантии, простоте обслуживания, высокой точности измерений.

Производитель

В России бренд «Ителма» известен как производитель оборудования для предприятий автомобильной промышленности. На протяжении последнего десятка лет компания, будучи партнером всемирно известной корпорации «Siemens», также специализируется на изготовлении водосчетчиков по немецким технологиям. В процессе производства используются только европейские комплектующие.

Благодаря простоте управления и легкости обслуживания продукция «Ителма» известна не только на просторах СНГ, но и в странах Азии и Европы.

Типы и модели

Модельный ряд водомеров, которые выпускает компания «Ителма», представлен устройствами для определения потребления горячей и холодной воды различного присоединительного диаметра.

Несмотря на различное предназначение и размеры, общее устройство водосчетчиков марки Itelma примерно одинаково.

Монтажный комплект и измерительная камера приборов изготавливаются из латуни, что гарантирует высокую устойчивость к перепадам давления в трубопроводе. Материал корпуса безопасен при любом температурном режиме системы, устойчив к образованию ржавчины, не выделяет вредных веществ под воздействием холодной или горячей воды.

Над измерительной камерой в месте монтажа крыльчатки закреплено пластиковое индикаторное устройство. Для повышения срока службы и устойчивости к механическим повреждениям индикатор защищен стекловолокном. Сам пластик имеет гигиеническое заключение о безопасности и может контактировать с питьевой водой. Прозрачная пластиковая крышка индикатора надежно прикреплена к латунному основанию. Само устройство не соприкасается с потоком, проходящим через водосчетчик.

Детали счетного механизма Itelma изготовлены из устойчивого к износу капролона. Этот материал обеспечивает стабильность метрологических характеристик на протяжении всего срока эксплуатации. Расход жидкости показывают восемь цифр, расположенных  на валиках красного и черного цвета. «Звездочка» на центральной оси прибора предназначена для визуального контроля прохождения жидкости через счетное устройство.

Компания «Ителма» производит приборы учета холодной и горячей воды как с дистанционным считыванием выходного сигнала, так и без него. Первый вариант более удобен для жильцов многоквартирных домов. Показания в контролирующие и расчетные организации передаются автоматически.

Импульс поступает в цепь через специальный кабель. Регистрируются каждые 10 литров использованной жидкости.

Для обозначения счетчиков применяется литерная маркировка:

• WFK – для холодной воды;
• WFW – для горячей воды.

Наличие устройства удаленного контроля и его тип определяются числовым обозначением, следующими за буквенным:

• 20 – без дистанционного считывания сигнала;
• 23 – с удаленным определением, цепь НАМУР;
• 24 – со считыванием по цепи ГЕРКОН.

Также в обозначении указывается монтажная длина водосчетчика, которая определяется тремя последними цифрами.

Например, обозначение счетчика холодной воды Itelma WFK20.D110 читается так:

• WFK – прибор учета расхода холодной воды;
• 20 – без удаленного снятия показаний;
• 110 – монтажная длина в миллиметрах.

Все модели защищены от воздействия магнитных полей, потому пользуются доверием у представителей органов контроля.

Технические характеристики

К основным техническим характеристикам водомеров относятся:

1. Диаметр условного прохода, составляющий 15 или 20 мм.
2. Монтажная длина. Приборы с проходом 15 мм выпускаются длиной 80 или 110 мм, приборы с Ду=20 производятся длиной 130 мм.
3. Температура жидкости. Счетчики для воды «Ителма» функционируют при температуре потока от 5 до 90°С.
4. Номинальный расход – 1,5 либо 2,5 м3/час.
5. Максимальный расход – 3,0 или 5,0 м3/час.

Еще одним важнейшим параметром является относительная погрешность. Для счетчиков «Itelma» разных моделей этот показатель равен ±2 или ±5%.

Преимущества и недостатки

К преимуществам счетчиков на воду «Ителма» относятся:

• изготовление по немецкой технологии из комплектующих компании «Сименс»;
• высокая надежность, подтверждаемая 6-летней гарантией;
• возможность применения в системах с повышенным давлением (до 25 атмосфер);
• устойчивость к воздействию повышенных температур (до 110°С);
• низкая чувствительность – прибор фиксирует расход воды от 10 л/час;
• высокий уровень антимагнитной защищенности (подтверждено лабораторными испытаниями);
• экологичность;
• возможность установки в горизонтальном и вертикальном положениях без обустройства прямой вставки перед, а также после водосчетчика;
• бесшумность работы.

Недостатком водомеров является отсутствие в комплекте поставки деталей для установки. Их приходится приобретать отдельно, что увеличивает конечную стоимость.

Выбор счетчиков воды Itelma из имеющихся в продаже моделей несложен. Установка приводит к экономии на коммунальных платежах и благоприятно сказывается на семейном бюджете.

Комплектность и особенности монтажа

В комплект поставки входят:

• сам прибор;
• технический паспорт;
• руководство по эксплуатации;
• прокладки паронитовые (2 шт.) на вход и выход;
• защитные колпачки (2 шт.);
• проволока для опломбирования.

Монтаж прибора должен выполнять специалист, имеющий лицензию на установку водомеров. Перед началом работ следует установить фильтры для воды. Отстойники позволяют защитить рабочие органы счетчика от засорения твердыми частицами, содержащимися в системе.

Перед установкой счетчика воды Itelma необходимо тщательно его осмотреть и убедиться в целостности стеклянного щитка панели прибора и индикатора.

При монтаже новой системы водоснабжения или замене ее части необходимо промыть трубопровод, а затем запустить ее в тестовую эксплуатацию. Вместо водосчетчика на этот период устанавливается технологическая вставка соответствующей длины.

Основным элементом измерительной камеры является крыльчатка. Под воздействием потока воды вращаются крылья, число оборотов элемента преобразуются индикатором в показания пропущенного объема. Крыльчатка и индикаторное устройство изолированы друг от друга, вращение передается через магнитные муфты.

Дополнительно приобретается установочный набор и фильтр, выполняющий очистку воды в квартире или частном доме. Монтажный комплект состоит из:

• штуцеров;
• гаек на оба конца прибора;
• прокладок для защиты от протечек.

Конструкция водомеров со строительной длиной 80 мм допускает установку в труднодоступных местах или ограниченном пространстве – соблюдение длины прямых участков до и после счетчика не требуется. Для монтажа в свободных местах предназначены приборы длиной 110 мм.

Процесс не занимает много времени и состоит из следующих пунктов:

• подсоединение монтажного комплекта к трубопроводу;
• установка счетчика через прокладки между штуцерами так, чтобы направления потока жидкости и стрелки совпадали;
• постепенное и поочередное затягивание гаек;
• подключение кабеля для дистанционной передачи показаний (если такая функция конструктивно предусмотрена).

Срок службы и межповерочный интервал

В соответствии с ГОСТ Р50193.1.93 оборудование для определения расхода воды при вертикальной установке относится к классу А, при горизонтальной – к классу В.

Гарантия производителя действует на протяжении 6 лет, срок службы счетчиков составляет не менее 12 лет. Интервал между поверками для приборов равен 6 годам.

Технический паспорт счетчиков Ителма можно скачать ЗДЕСЬ.

Снятие показаний

На индикаторном устройстве измеренный объем воды отображается пятью роликами черного цвета в метрах кубических (целых числах). Для отображения долей единицы измерения служат ролики красного цвета и стрелочный указатель. Максимальная емкость индикатора равна 99999,999 м3. После достижения этого порога счетчик обнуляется.

Снятие показаний с прибора учета возможно двумя способами:

• прямое считывание;
• дистанционная передача данных (имеется не во всех моделях).

При прямом считывании объем виден на циферблате индикатора, текущие показания определяются визуально.

При удаленном считывании показаний устройство передает по кабелю в цепь один импульс на каждые 10 л воды, что позволяет осуществлять учет дистанционно.

Водомеры с функцией дистанционного считывания имеют герконовые контакты с цепью НАМУР либо без нее. Такая цепь дополнительно выявляет неисправность линии связи по ее сопротивлению и наличие короткого замыкания.

Как остановить или замедлить

Для экономии или в целях сокрытия потребленного объема можно использовать магнит для остановки счетчика воды Itelma.

Любые манипуляции с водомерами незаконны и чреваты проблемами с управляющей компанией и государством, вплоть до уголовного преследования!

Магнит на счетчик воды Itelma подбирается с высоким притяжением, так как устройства надежно защищены от подобных воздействий. Несмотря на это, остановить либо замедлить работу прибора возможно. Магнит на счетчик Itelma крепится на заднюю стенку.

Использование магнита для остановки счетчика воды Itelma имеет следующие преимущества:

1. Продолжительность использования. Водомер замедляется или останавливается на неограниченный промежуток времени.
2. Исправность. Для остановки устройства параметры работающей системы не изменяются, все манипуляции осуществляются только снаружи. На корпусе не остается следов.
3. Компактность. Размеры магнита для счетчиков воды Itelma – не более 60х30 мм.

Аналоги

Из аналогов счетчиков Itelma можно выделить приборы «Бетар» и «Эко Ном».

Водомеры «Бетар» отличаются высокой точностью измерений и надежностью. Гарантия производителя составляет 6 лет. К минусам относятся неудобство снятия показаний, не до конца продуманный дизайн.

Счетчики «Эко Ном» поставляются вместе с монтажным комплектом. Это недорогая модель. Недостаток – небольшой срок службы прокладок, которые спустя некоторое время начинают протекать и требуют замены.

Среди огромного ассортимента водомеров различных марок, счетчики холодной и горячей воды «Ителма» – оптимальное соотношения качества и цены.

Содержание статьи:

Счетчики Itelma предназначены для учета расхода воды в квартирах, частных домах, офисах. Приборы устанавливают на трубах водоснабжения. Благодаря им пользователи определяют количество потребляемой воды. Это позволяет расходовать ее экономно.

Особенности приборов

Счетчики Itelma для горячей и холодной воды

Счетчики на воду Ителма относятся к устройствам крыльчатого вида с механическим индикатором. Они сделаны на российских предприятиях по лицензии фирмы Siemens. Приборы изготавливают из комплектующих деталей немецкого производства. Это обеспечивает надежность и долговечность.

Устройства отличаются высокой чувствительностью, они работают при небольшом расходе воды, от 10 литров в час.

Конструкция состоит из следующих деталей:

• корпуса из латуни;
• измерительной камеры;
• механизма вращения крыльчатки;
• передаточного редуктора;
• пластикового индикатора;
• входного и выходного патрубка;
• прокладок и уплотнителей.

Для механизма индикатора применяется синтетический капролон. Это сокращает износ детали, увеличивает срок службы прибора. Латунь не подвергается коррозии, что способствует долгой эксплуатации.

Некоторые модели оснащены устройством для передачи данных на расстоянии. Каждый импульс соответствует 10 литрам воды. Механизм для измерений сделан из специального материала, который не подвергается воздействиям магнита.

Принцип действия

Прибор работает под давлением поступающей воды. Вращение передается через элементы редуктора к механическому измерителю.

Срок службы изделий составляет 12 лет. Первые четыре года являются гарантийными. Интервал между проверками – 6 лет.

Разновидности аппаратов

Счетчики воды Ителма устанавливают на горячие и холодные трубы водоснабжения. Приборы для холодной воды выполнены из более легких материалов, конструкция проста.

Устройства для горячей воды изготавливают из прочных термостойких деталей. Проверка производится на два года раньше, чем у измерителей холодной.

Приборы выпускают нескольких видов:

• стандартной комплектации;
• с дополнительным устройством дистанционной передачи данных.

В комплект входят:

• счетчик;
• уплотнительные прокладки из паронита для герметизации соединений;
• пломба;
• штуцер и гайки.

Если приборы не опломбированы, показания с них не списывают. Пломба выглядит, как свинцовая печать, закрепляющая проволоку, которая оборачивается вокруг устройства.

Передача данных производится автоматически, импульсный сигнал отмечает каждые 10 литров. Информация поступает в контролирующую организацию. Владельцам таких приборов не нужно подавать данные. Стоимость их почти не отличается от обычных устройств.

Монтажная длина изделия составляет от 80 до 110 мм.

Приборы учета воды различаются по диаметру условного прохода, он составляет 15, 20, 25, 32, 40, 50 мм. Для использования в квартире достаточно устройства, диаметром 15 мм, в частном доме устанавливают счетчик на 20 мм.

Преимущества

Конструкция изделия

Достоинства приборов Ителма:

• точность измерений;
• материал изготовления обладает антикоррозийной стойкостью;
• устойчивость к воздействию высоких температур;
• регистратор защищен прозрачным материалом;
• не накапливается конденсат;
• выдерживают внутреннее давление системы;
• долгий гарантийный и проверочный срок;
• удобная шкала, хорошо видны цифры;
• привлекательный внешний вид;
• экологическая безопасность, применение нетоксичного материала;
• бесшумная работа;
• антимагнитная защита;
• вертикальная и горизонтальная установка;
• невысокая стоимость.

Использование цветных металлов и синтетических деталей делает прибор неуязвимым, он не подвержен воздействию электрических и магнитных полей. Постоянное применение магнита не приведет к остановке устройства.

Популярные модели

Наиболее востребованные модели изготовлены, согласно действующим техническим условиям. Они предназначены для установки на водопроводные трубы. Работают при давлении до 1 Мпа, диапазон температур составляет от 5 до 30 градусов для холодной воды, от 5 до 90 градусов – для горячей жидкости.

ITELMA WFW24 D08 соответствует требованиям и характеристикам безопасности. Устройство выдерживает гидроудар до 2 Мпа. Прибор функционирует даже в воде с примесями, без специального фильтра.

WFW20 D110 — агрегат для учета горячей воды. Корпус белого цвета, диаметр — 15 мм, номинальное давление — 10 бар, установочная длина — 110 мм, максимальная температура — 90 градусов. Накидные гайки с устройством не комплектуются.

WFW20 D080 — счетчик горячей воды, устойчив к повышенному давлению в системе, выдерживает очень высокую температуру до 110 градусов. Монтажная длина устройства составляет 80 мм.

WFK 20.D110 — счетчик холодной воды Itelma, корпус белого цвета, диаметр — 15 мм, монтажная длина — 110 мм, максимальная температура — 30 градусов. В комплекте: паспорт, защитный колпачок, пломбировочная проволока, две уплотнительные прокладки.

WFK 24 D080 — счетчик холодной воды с импульсным входом, выдерживает давление до 2 МПА, устойчив к гидроударам. Диаметр — 15 мм, монтажная длина — 80 мм.

WFK 24 D110 — прибор учета холодной воды, диаметр составляет 15 мм, максимальная температура — 30 градусов, длина подключения — 110 мм. Материал корпуса: латунь, пластик.

Критерии выбора

Счетчик горячей воды

Счетчики на воду Ителма можно купить в розничных магазинах, цена начинается от 780 рублей. Стоимость зависит от модели аппарата и дополнительных деталей в комплекте.

При выборе обращают внимание на следующие показатели:

• точность измерений, приборы чувствительны даже при небольшом расходе;
• интервал между проверками у счетчиков довольно большой;
• монтажная длина соответствует свободному пространству в месте установки.

Существенно упростят жизнь пользователя модели с дистанционной передачей данных.

Монтаж и подключение

Прокладка для смесителя

Водосчетчик Ителма комплектуется:

• паспортом;
• прокладками;
• крепежными гайками на вход и выход;
• проволокой для опломбирования.

Отверстия для водопроводных труб на приборе защищены пластиковыми колпачками.

Порядок действий при самостоятельной установке:

1. Выбирают месторасположение счетчика.
2. Перекрывают подачу воды в трубах.
3. Учитывают монтажную длину прибора. Устройства на 80 мм устанавливают в небольшие пространства. В свободных местах монтируют счетчики длиной 110 мм.
4. Подготавливают концы трубопровода, очищают от грязи.
5. Нарезают резьбу, ставят прокладки.
6. Для пластиковых труб используют фитинги.
7. Подключают счетчик к системе, герметизируют.
8. Проводят кабель для дистанционной передачи данных.

Корректируют поток воды в направлении стрелки на корпусе. Открывают вентиль и проверяют систему на протечки.

Применяют дополнительную герметизацию, ФУМ-ленту, льняную паклю или специальный герметик. После завершения работ агрегат и места подключения опломбируют.

Монтаж изделий обычно доверяют специалистам, имеющим лицензию на установку счетчиков.

Виды поломок

Иногда приборы водоучета выходят из строя.

Признаки поломки:

• показания не соответствуют реальному расходу воды;
• индикатор прибора не вращается;
• нарушение целостности механизма.

Основные причины неисправностей:

• непрофессиональная установка;
• нарушение герметичности корпуса;
• наличие ржавчины и неисправности водопроводной системы;
• плохо очищенная вода;
• очень сильный напор;
• выход из строя счетного механизма;
• температура воды выше нормы.

Небольшие неисправности устраняют самостоятельно.

Крупные дефекты:

• раскалывание стекла;
• нарушение целостности защитного кольца;
• нарушение лопастей крыльчатки.

При таких проблемах требуется серьезный ремонт. Для этого обращаются в надежные организации, имеющие лицензию на подобные работы.

При неисправностях фиксируется поломка, снимают показания. Оформляют документ о приостановлении работы прибора на время ремонта. Показания расхода воды начисляют по среднему значению за последние полгода.

Если прибор на гарантии, необходима независимая экспертиза. При ошибке производителя счетчик отправляют обратно на завод. Его ремонтируют либо меняют на новый.

Отзывы

Иван, г. Серпухов: «Счетчики Ителма – самые надежные устройства водоучета. Немецкое качество, прекрасный дизайн, недорогая цена. Установили дома четыре года назад, никаких нареканий в работе нет. Реальная экономия воды. Стали меньше платить денег, оплачиваем только то количество воды, которое потребляем. Очень удобно!».

Счетчики воды Ителма – многофункциональные устройства, отзывы потребителей подтверждают надежность и отличную работу. Предлагается большой выбор моделей с полной комплектацией. Установить такие приборы можно самостоятельно. Все изделия отличаются долгим сроком службы и доступной ценой.

Используемые источники:

• https://myschetchik.ru/vody/itelma
• https://schetchik-info.ru/schetchiki-vody-itelma/
• https://www.i-bs.ru/vopros-otvet/
• https://oschetchike.ru/vody/itelma
• https://santehnicheskij-mir.ru/tehnika/scetciki-vody-itelma.html
