Почему нужно очищать приточный воздух в квартире

Побывав один раз в душном помещении, Вы навсегда понимаете, что долго находиться в духоте невозможно. Когда нам нечем дышать, мы устаем, теряем концентрацию, у нас возникает головокружение. Так что недостаток чистого, свежего воздуха негативно влияет не только на уровень комфорта, но и на самочувствие. Именно поэтому важно организовать воздухообмен в любом месте, где люди проводят много времени, будь то офис, квартира или частный дом.Содержание:

Некачественную вентиляцию или вовсе ее отсутствие определяют по следующим признакам:

Конденсат на окнах

Герметичность помещения (пластиковые окна, утепление потолка и стен и т.д.)

Повышенная влажность в помещении

Приток воздуха можно обеспечить простым проветриванием, однако у этого способа имеются недостатки: через открытые окна проникает не только кислород, но и шум, пыль, аллергены и холод. Куда эффективнее организовать приточную вентиляцию.

Что такое приточная вентиляция

Приточная вентиляция – это система, которая доставляет свежий воздух с улицы в помещение. В зависимости от вида и модели она может состоять из следующих элементов:

Вентилятор

Именно вентилятор «затягивает» воздух внутрь помещения. От его мощности зависит производительность всей системы. Однако вентиляция, состоящая из одного только вентилятора в стене, не слишком отличается от открытых окон. Конечно, свежий воздух будет поступать регулярно, но вместе с ним к Вам попадут загрязнители и уличный холод.

Фильтры

Они предотвращают попадание в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего, чем «богат» уличный воздух. Воздушные фильтры для систем вентиляции различаются в зависимости от конкретного загрязнителя. Некоторые приспособления справляются на ура даже с микроскопическими загрязнениями, а некоторые избавят Вас разве что от насекомых и крупных комьев пыли.

Нагревательный элемент

Он обеспечивает подогрев воздуха в холодное время года. Бывает водяным и электрическим. Водяные нагреватели используют, как правило, в просторных помещениях, а для небольшой комнаты достаточно электрического.

Рекуператор

Его используют, чтобы снизить затраты на подогрев в зимнее время. Он передает холодному уличному воздуху тепло уже отработанного, комнатного.

Система шумопоглощения

екоторые вентиляторы для приточной вентиляции работают слишком громко. Чтобы снизить уровень шума, при разработке используют звукоизоляционные материалы.

Воздуховоды

Трубы, по которым движется воздух. Они могут изготавливаться из пластика, алюминиевых сплавов или нержавеющей стали, быть твердыми или гибкими – их характеристики зависят от конкретной вентиляционной системы.

Система автоматического контроля

Она соединяет в себе температурный датчик, регулятор скорости вращения вентилятора, контроллер уровня загрязнения фильтров и многое другое. Благодаря автоматике Вы можете не беспокоиться о работе вентиляции – она будет работать самостоятельно.

ТАКЖЕ В КОМПЛЕКТАЦИЮ ВЕНТСИСТЕМЫ МОГУТ ВХОДИТЬ ОСУШИТЕЛЬ, УВЛАЖНИТЕЛЬ ИЛИ ОБЕЗЗАРАЖИВАТЕЛЬ ВОЗДУХА.

Виды приточной вентиляции

Классификаций приточной вентиляции насчитывается несколько. Для начала давайте разберем общие категории, а затем перейдем к конкретным вариантам.

По наличию или отсутствию воздуховодов:

Бесканальные – свежий воздух проходит через отверстие в стене или окне. Например, к этому виду относятся приточные клапаны.

Канальные – воздух проходит через систему воздуховодов.

По конструкции:

Моноблочные. Этот тип вентиляции состоит из одного блока, в котором соединены все элементы – вентилятор, фильтры, нагреватель и т.д.

Сборные – все элементы системы соединены между собой воздуховодами.

По способу вентиляции:

Общеобменная приточная вентиляция – воздух равномерно поступает в разные участки помещения, например в каждую комнату квартиры.

Местная – предназначены для подачи воздуха только в определенном месте, например в одной комнате.

По способу циркуляции воздуха:

С естественной циркуляцией. По сути, такая вентиляция – это просто отверстие в стене с решеткой, через которую проходит воздух с улицы.

С принудительной циркуляцией. В этом виде главную роль играет вентилятор, который создает необходимое давление для «затягивания» воздуха внутрь.

Бытовые решения

Компактные приточные установки – оптимальное решение для квартиры или небольшого офиса. Они бывают следующих видов:

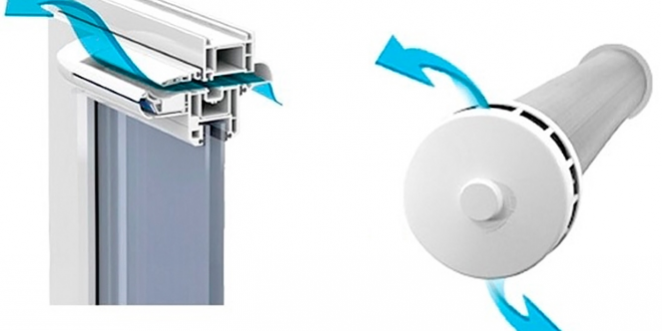

Приточные клапаны

Они монтируются в окно или в стену. Через небольшие отверстия клапаны доставляют в помещение свежий воздух. В них либо встроен фильтр грубой очистки от насекомых и крупных загрязнений, либо отсутствует фильтрация вовсе. Производительности клапана по притоку воздуха хватает не более чем на одного человека.

Механические проветриватели

Монтируются в стену и отличаются от стеновых приточных клапанов наличием вентилятора и более эффективных фильтров. Благодаря вентилятору повышается производительность прибора. В зависимости от модели может присутствовать функция нагрева воздуха и управление с пульта.

Бризер

Три фильтра в приборе очищают уличный воздух от крупной пыли, аллергенов, мельчайших загрязняющих частиц PM2.5 и вредных газов. Производительности бризера может хватить на пятерых человек. Специалисты монтируют его при помощи алмазного бурения стен всего за час.

Управлять бризером и другой климатической техникой, составлять расписание их работы и задавать необходимые настройки прямо со смартфона поможет система Magic Air. Также она отслеживает температуру воздуха, влажность и количество углекислого газа.

Цены

TION БРИЗЕР 3S

Цена от 37 990 ₽

TION БРИЗЕР O2

Цена от 23 990 ₽

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Цена 10 900 ₽

Несмотря на различия этих трех бытовых решений, все они обладают неоспоримыми преимуществами:

Быстрый монтаж

Установка приточной вентиляции занимает от 10 минут до часа. Наслаждаться свежим воздухом можно почти сразу после покупки прибора.

Привлекательная цена

К примеру, вентиляционный клапан можно купить за 600 рублей. Бризер, конечно, обойдется дороже, однако стоимость такого прибора с трехступенчатой фильтрацией все же остается значительно дешевле центральной вентиляции.

Кстати, на рынке также существуют кондиционеры с режимом приточной вентиляции, однако их производительность и цена пока что оставляют желать лучшего. Подробнее – в другой статье нашего блога.

Масштабное решение

Кроме бытовых решений, которые часто применяют для квартир или небольших частных домов, существует глобальный вариант – центральная приточная вентиляция. Как правило, при монтаже ее скрывают за подвесным потолком. Ее разветвленные воздуховоды доставляют воздух во все необходимые комнаты или участки помещения. Благодаря своим внушительным размерам центральная вентиляция вмещает несколько фильтров, нагреватель и многие другие комплектующие.

Почему же она не столь популярна, как приточный клапан или бризер? А дело вот в чем:

• Долго. Для монтажа центральной приточной вентиляции требуется много места, поэтому работы по проектированию и установку занимают много времени.
• Трудно. Установить центральную вентиляцию самостоятельно не получится – необходима помощь специалистов.
• Дорого. Во-первых, у самой вентсистемы «кусается» цена. Во-вторых, добавьте к ее стоимости расходы на проектирование, установку, ремонт потолка, обслуживание воздуховодов и фильтров – выйдет сумма, как минимум, с пятью нулями. Такое приобретение действительно необходимо, как правило, только для больших помещений.

Как выбрать приточную вентиляцию

Чтобы подобрать необходимый тип приточной вентиляции, важно учесть три основных параметра:

Площадь помещения

Таким образом, если Вы хотите наладить вентиляцию в небольшой спальне, за окном которой – экологически благоприятный район, а также в которой живет только один человек, то достаточно и приточного клапана.

Если приток свежего воздуха надо организовать в просторной гостиной, где часто собирается вся семья, или если квартира или дом находится в загрязненном и загазованном районе, то одним клапаном не обойтись – самым оптимальным решением будет компактная система приточной вентиляции, то есть бризер.

А вот для вентиляции крупного цеха или торгового центра, конечно, одного бризера не хватит – нужна комплексная система со множеством воздуховодов.

У многих домовладельцев вентиляционные системы ассоциируются с вытяжными решетками и вертикальными шахтами, проходящими сквозь крышу. Верно, указанные элементы занимаются удалением отработанного воздуха, но без притока снаружи вытяжка работает неэффективно. Для полноценного воздухообмена нужна приточная вентиляция, компенсирующая уходящие воздушные массы. Задача решается несколькими способами, рассмотренными ниже.

Варианты организации притока

Важность приточной вентиляции поясним на примере. Представьте герметичную емкость с водой, откачиваемой насосом. Поскольку освобождающийся объем не заполняется воздухом, давление в резервуаре падает. В определенный момент насосу не хватит мощности на преодоление вакуума и дальнейшее выкачивание – рабочее колесо начнет перемешивать воду на месте.

Ключевой момент. При воздухообмене внутри помещений действует аналогичный принцип – естественная либо принудительная вытяжка не сможет эффективно удалять загрязненный воздух, если не предусмотрено замещение притоком.

После установки герметичных пластиковых окон и закладки приточной щели, ранее находящейся под подоконником, поступление воздушных масс снаружи исключено. Последствия: вентилятор или вентканал большего сечения (обычно на кухне) опрокидывает тягу в меньшей шахте (туалет), откуда в квартиру поступает неприятный запах. Гостиная, спальня и другие помещения остаются вовсе без вентилирования.

Существует несколько способов, как сделать полноценную приточно-вытяжную вентиляцию частного жилища:

• народный метод – подрезка оконных уплотнителей;
• купить кондиционер с функцией подачи уличного воздуха;
• встроить в пластиковое окошко регулируемый воздушный клапан;
• сделать отверстие в стене и вмонтировать локальное приточное устройство.

Совет. Работоспособность естественной домашней вытяжки можно проверить так: снимите вентиляционные решетки в кухне и санузле, прикрепите над первым проемом 2—3 полоски бумаги, второй наглухо залепите листом А4 и скотчем. Если полоски втягиваются внутрь канала, значит, в квартиру поступает воздух – тяга работает.

Рассмотрим плюсы и минусы каждого из перечисленных методов. Задача – предложить вам правильный и относительно недорогой способ организации притока.

Простейший бесплатный метод

Суть способа заключается в использовании существующих дренажных отверстий в оконном профиле, предназначенных для отвода конденсата наружу. Два скрытых отверстия, куда уходит вода, расположены на внутренней части рамы, выходные находятся на внешней стороне профиля и закрыты заглушками, как показано на фото.

Одно условие: метод не сработает при плохой тяге в вертикальном канале. Начните с проверки вытяжки и прочистки вентиляционной шахты.

Придумка домашних мастеров позволяет быстро организовать приточную вентиляцию своими руками без финансовых затрат:

1. Откройте оконную створку, снимите москитную сетку.
2. Пользуясь отверткой, вытащите обе пластиковых заглушки из внешних дренажных отверстий.
3. Ножом аккуратно вырежьте участок резинового уплотнителя на верхнем торце рамы длиной не более 5 см. Закройте окно.

Работа данной вентиляции построена по следующей схеме: под воздействием тяги вентканала наружный воздух всасывается сквозь дренажное отверстие, проходит внутри профиля и попадает в щель между створкой и рамой. Поднявшись в верхнюю часть, воздушный поток проникает в комнату через проем в уплотнителе.

Зимой подогрев холодного притока начинается в конструкции окна и завершается на выходе, когда воздух смешивается с восходящим конвективным потоком, идущим от радиатора отопления. Аналогичным образом делается приточная щель в пластиковой балконной двери, но с дополнительной подрезкой наружной резинки, как показано на видео:

Преимущество данного варианта – нулевая себестоимость и реальная возможность устроить проветривание квартиры при закрытом окне. Недостатков гораздо больше:

• воздушный поток нельзя регулировать, сильный ветер станет задувать через щель;
• летом в открытом дренаже могут поселиться недружественные насекомые, например, осы;
• в теплый период, когда естественная тяга уменьшится из-за небольшой разницы температур, малые отверстия не пропустят нужное количество воздуха.

Последний минус: удаление части резинового уплотнителя доступно лишь на открывающихся створках. Сверлить глухие окна – не вариант. Поэтому способ нельзя назвать правильным и рекомендовать его всем домовладельцам.

Сплит-системы с функцией вентилирования

Помимо режимов обогрева / охлаждения, бытовые кондиционеры ряда производителей способны подавать в помещение уличный воздух и даже работать в качестве вытяжки (поочередно с притоком). Чем удобен данный вариант:

• обновление воздушной среды в комнате происходит принудительно, независимо от силы тяги в шахте;
• втягиваемый вентилятором воздух подвергается обработке – фильтрации и подогреву либо охлаждению;
• интенсивность потока регулируется;
• объем притока не зависит от порывов ветра и прочих погодных условий.

Справка. Воздушная смесь всасывается отдельным вентилятором, расположенным во внутреннем блоке сплит-системы. Сквозь наружную стену прокладывается дополнительная трубка – воздуховод длиной до 1 м.

Главная проблема с реализацией подобного воздухообмена – высокая цена оборудования. Покупать в каждую комнату по кондиционеру за 500—600 у. е. ради приточной вентиляции – нецелесообразно, существуют более дешевые варианты. Но если вы планируете ставить сплит-систему для охлаждения, стоит подумать о выборе агрегата с притоком и рециркуляцией воздуха.

Негативные стороны использования кондиционера в качестве приточной установки мы сформировали по отзывам покупателей интернет-магазинов и посетителей форумов:

1. Приток осуществляется только при включенном агрегате, остальное время наружный канал прикрыт заслонкой.
2. Отдельный вентилятор, отвечающий за подачу свежей воздушной смеси, постоянно шумит.
3. Из-за быстрого загрязнения придется чаще чистить фильтры.
4. На некоторых моделях режимы вентиляции и кондиционирования несовместимы. Подача и нагрев воздуха включается отдельно.

Примечание. Правильно выполнить монтаж сплит-системы в частном доме либо квартире вам поможет развернутое руководство.

Установка приточного клапана в окно

Так называемый оконный проветриватель представляет собой продолговатую пластиковую крышку, оснащенную регулировочной заслонкой. Существует 2 типа клапанов:

1. Монтируемые на глухие окна. В профиле фрезеруется сквозная приточная щель, снаружи прикручивается защитный козырек, изнутри – крышка с регулятором потока.
2. Изделия для открывающихся створок. Устанавливаются на внутренней стороне рамы, часть уплотняющей резины меняется на специальный материал. Фрезеровать окно не требуется.

Справка. Клапаны позволяют наладить работу приточно-вытяжных систем с естественным побуждением и предназначены для любых типов светопрозрачных конструкций – ПВХ, алюминиевых и деревянных. Популярные бренды – «Вентс», Air-Box и Aereco, цена – до 10 у. е.

Приточные оконные устройства желательно применять в помещениях с хорошей вытяжкой, иначе поступление воздуха получится мизерным. Декларируемая производительность клапанов составляет около 30 м³/ч, чего хватит одному человеку, но маловато для нормальной вентиляции жилых комнат.

На котельную и ванную, где нормы предусматривают более интенсивный воздухообмен, понадобится 3—4 подобных изделия, проще врезать переточную решетку в дверь. Еще нюанс: реальная производительность устройств сильно отличается от декларируемой в меньшую сторону.

Рассчитать приток несложно – узнайте размеры входной щели и определите количество проходящего сквозь нее воздуха, пользуясь нашей инструкцией. Результат выйдет меньше обещанных 30 м³/ч (подскажем: не более 25 кубов при скорости 1 м/с). На 3 члена семьи понадобится 4 клапана в каждое помещение, абсурд.

Как установить приточный клапан на створку:

1. Приложите корпус изделия к верхнему торцу открытой рамы в месте крепления.
2. Ориентируясь по краям крышки, обрежьте штатный уплотнитель, для Air-Box длина удаляемого участка составит 35 см. Аналогичный кусок резины нужно вырезать на основной раме, напротив створки.
3. Вставьте в паз оконного профиля 3 пластмассовых дюбеля – фиксатора, примерившись по крепежным отверстиям на крышке. Снимите с корпуса защитную ленту и прикрутите клапан саморезами.
4. Вместо срезанного уплотнителя приклейте элементы из комплекта вентиляционного устройства.

В глухую раму клапан установить сложнее – надо аккуратно вырезать узкий проем в профиле. Если не хотите обращаться к мастерам и платить деньги, сделайте щель самостоятельно – нанесите точную разметку и просверлите отверстия. Козырек и внутренняя крышка ставятся без проблем. Краткая инструкция по монтажу изделия на створку представлена на видео:

В целом оконные проветриватели сгодятся для небольшой квартиры. Но в комнатах загородного коттеджа с высокими потолками заявленной производительности недостаточно. Второй негативный момент: зачастую рама ПВХ окна наполовину перекрыта верхним откосом, места под клапан не остается. Тогда реализуется другое техническое решение под названием…

Стеновое вентиляционное устройство

Монтируемый внутрь стены клапан пассивной вентиляции состоит из таких элементов:

• приточная труба диаметром 60—150 мм (размер зависит от модели и производительности устройства);
• наружный конец трубы закрывается москитной сеткой и вентиляционной решеткой;
• с другого торца встроена регулировочная заслонка;
• со стороны комнаты труба соединяется с корпусом, куда помещен воздушный фильтр (класс очистки G3) и теплоизоляционная прокладка.

Примечание. Чтобы внутри канала не образовывался конденсат, между стеной и трубой закладывается слой утеплителя.

Как и в предыдущем случае, приток через клапан обеспечивается за счет разрежения, создаваемого вытяжными шахтами либо вентиляторами. Изделия способны пропускать в помещение 35—60 м³/ч воздуха в зависимости от пользовательской настройки. При включении местной вытяжки с механическим побуждением, например, кухонной, расход притока тоже увеличится до 70—90 м³/ч.

В устройствах различных брендов встречается 2 типа регуляторов производительности – лепестковый и диафрагменный, второй обойдется дешевле. При необходимости любую заслонку можно полностью закрыть. Цена изделий стартует от 15 у. е., популярные производители – «Вентс», «Домовент», Helios и другие.

Как устанавливается клапан:

1. Определите месторасположение вентиляционного элемента. Рекомендация следующая: устройства малой производительности с трубой Ø60 мм лучше поставить между подоконником и батареей отопления. Клапаны диаметром более 10 см размещайте рядом с оконным проемом на высоте 2 м от пола.
2. Проделайте в стене сквозное отверстие, используя строительный перфоратор и комплект буров подходящей длины. В каркасном либо деревянном доме применяйте коронные сверла. Если комната граничит с балконом, сверлить лучше снаружи.
3. Обрежьте трубу по толщине ограждения, оберните утеплителем типа «Пенофол» и плотно вставьте в отверстие. Оставшиеся щели задуйте монтажной пеной.
4. Изнутри прикрепите корпус клапана к стене, соединив с трубой. Снаружи поставьте вентиляционную решетку.

Совет. Отверстие делайте максимально круглым, ориентируйтесь по внешнему диаметру канала, обернутого утеплителем. Изделия компании «Вентс» комплектуются телескопическими раздвижными трубами, их обрезать не придется. Подробности монтажа смотрим на видео:

Сфера применения устройств пассивного притока гораздо шире, чем вентиляция в квартире или загородном коттедже. Клапаны могут обеспечивать воздухообмен в других подсобных строениях — бане, котельной, гараже с подвалом.

Недостатков отмечается всего два: отсутствие подогрева холодного воздуха и ручная регулировка в процессе эксплуатации. Летом заслонка полностью открывается, зимой устанавливается на минимум. Преимущества:

• клапан подходит большинству рядовых пользователей по цене и производительности;
• входящий воздух очищается фильтром;
• устройство не обмерзает и не покрывается конденсатом, иней появляется на оголовке при морозе ниже минус 35 °С;
• не потребляет электричество, эксплуатационные расходы минимальны.

Бризеры и рекуператоры

Проблема с подачей холодного воздуха, характерная для стеновых клапанов, решена в бризерах – местных приточных установках, оснащаемых вентилятором и электрическим нагревательным элементом. Достоинства агрегата:

• три ступени очистки притока – в грубом, тонком и сорбционном (угольном) фильтре;
• подогрев воздуха до установленной температуры;
• автоматическое и ручное регулирование производительности вентилятора;
• мониторинг качества воздушной среды – измерение влажности, температуры и концентрации углекислого газа;
• частичная рециркуляция — возврат комнатного воздуха после фильтрации — позволяет экономить электроэнергию;
• дистанционное управление с пульта либо смартфона.

Отметим 3 недостатка агрегата: эксплуатационные расходы на электричество, высокая стоимость бризера и его ремонта в случае выхода из строя. Описывать технологию монтажа нет смысла – бытовой прибор встраивается в стену аналогично клапану.

Справка. С помощью бризеров удобно и комфортно вентилировать любые жилые помещения. Но назвать агрегаты общедоступными сложно – цена изделий известного бренда «Тион» начинается от 300 у. е.

Еще дороже обойдется стеновой рекуператор – приточно-вытяжной агрегат, способный отнимать теплоту удаляемого воздуха. Существует 3 типа установок, отличающихся по стоимости и принципу действия:

1. Реверсивные (продавцы называют их регенерационными). Алгоритм работы прост: сначала вытяжной воздух нагревает керамический теплоаккумулятор, потом единственный вентилятор меняет направление потока и элемент отдает накопленную теплоту притоку. Цикл повторяется с интервалом около 1 минуты.
2. Ротационные. Здесь постоянно работает 2 вентилятора – приточный и вытяжной. Оба потока проходят сквозь вращающийся ротационный рекуператор, обмениваясь теплом.
3. Перекрестноточные. Вытяжной воздух передает теплоту притоку через тонкие стенки алюминиевого или медного теплообменника. Вентиляторы направляют потоки навстречу друг другу, как изображено на схеме.

Наиболее эффективный вариант рекуперации – в перекрестном теплообменнике, позволяющем вернуть порядка 70% тепловой энергии обратно в помещение. КПД ротационной установки немного меньше — примерно на 5%. Реальные показатели теплообмена в реверсивных агрегатах неизвестны, а продавцы, как водится, завышают КПД этих рекуператоров.

Заключение

Итак, полноценная приточная вентиляция в квартирах и частных домах может организовываться с помощью клапанов и вентиляционных установок принудительного действия. Рекуператоры и бризеры довольно эффективны, но дороги, оконные клапаны подают мало воздуха. Компромиссное решение –  приточное устройство естественной вентиляции, монтируемое в стену квартиры.

В квартире мы проводим длительное время. Для работающего человека время пребывания в родных стенах составляет около 10 — 14 часов, а для домочадцев, которые лишь учатся или вообще выходят на улицу только погулять — три четверти суток. Людям знакомо ощущение, которое появляется, если целый день, а то и два-три не выходить на свежий воздух. Его не назовёшь недомоганием, но и приятного в нём ничего нет. Тянет подышать свежим воздухом. Причиной может быть недостаток воздухообмена. Решить эту проблему можно только одним способом — устроив приточно-вытяжную вентиляцию для квартиры.

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция от застройщика

Было бы странно, если бы при серьёзности вопроса дома строились без вентиляционных решений. И они есть в каждой квартире. Но обустройство вентиляции по индивидуальному проекту — это затратный комплекс процедур, который не всегда выполняется даже в элитном жилье. Проект здания ограничен созданием вертикальных вентиляционных каналов, которые проходят через всё здание от низа до верха, и куда выводятся отверстия для удаления использованного воздуха и каждой квартиры. Это та самая вытяжка, то есть вытяжная вентиляция. Но из физики ясно, что воздух не может просто исчезнуть их комнаты. Чтобы часть воздуха постоянно удалялась, нужно сформировать приток свежего, то есть уличного воздуха, в котором показатели процентного содержания газов будут в оптимальном соотношении.

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Совет: при заказе металлопластиковых окон обратите внимание на режим «микропроветривания» — когда створка открывается на пару миллиметров. Это может улучшить воздухообмен вообще без каких-то специальных работ.

Что касается вытяжной части, то она организована только в некоторых помещениях — ванной комнате и кухне, которые примыкают к стенам, в которых проложены вентканалы. Если санузел раздельный, то вытяжное отверстие устраивается в каждом помещении. Циркуляция воздуха осуществляется благодаря создаваемой тяге. Здесь-то и кроется несовершенство системы: ослабление притока уменьшает тягу. На верхнем этаже многоэтажного дома тяга и вовсе невелика, так как высота вентканала для этого должна быть не менее трёх метров. В доме с плоской крышей чердак отсутствует, вытяжной канал получается коротким. Выход один — монтировать систему приточно-вытяжной вентиляции для обеспечения нужного климата и воздухообмена.

Приточно-вытяжная вентиляция с рекуператором

Простейшая система принудительной вентиляции проста: устраивается входной и выходной каналы, на каждом из них ставятся вентиляторы, создающие направленный поток движущегося воздуха. Приточный вентилятор нагнетает воздух в квартиру, а вытяжной — удаляет из неё использованную газовую смесь. При таком устройстве встаёт серьёзная проблема. В холодное время года в квартиру в большом количестве поступает холодный воздух с улицы. Учитывая объёмы, он быстро приведёт к понижению температуры в помещении. Включённая система отопления расходует больше энергоносителей, потому как подогретый ей воздух постоянно выводится наружу через вытяжной канал. Нередко можно наблюдать картину, как из вытяжного патрубка квартиры или частного дома валит пар. Он получается от разницы температур при морозной погоде. Логика подсказала инженерам путь, с помощью которого можно добиться экономии на отоплении и одновременно решить проблему с охлаждением квартиры. Он называется рекуперацией.

В основе рекуперации воздуха лежит процесс теплообмена между двумя воздушными потоками различных температур. Дело в том, что воздух, поступающий в помещение, холодный, он нуждается в нагревании. Воздух, выводимый из помещения, наоборот, тёплый, потому что был нагрет от системы отопления и других источников тепла в квартире. Если их смешать, произойдёт передача тепла от тёплого воздуха холодному.

Перемешивание нельзя осуществить прямо, иначе весь смысл вентиляции потеряется. Для рекуперации используется теплообменник, построенный по такой же схеме, как аналогичный агрегат котла или кондиционера. Теплообменник состоит из блока тонких каналов, разделённых перегородками. Одни из них в шахматном порядке подключены ко вводу воздуха, другие удаляют его из комнаты. Таким образом каналы с тёплым воздухом расположены рядом с каналами, несущими холодный воздух с улицы, и согревают их содержимое. Нагревание получается ощутимым: температура всасываемого системой воздуха лишь на пару-тройку градусов ниже того, который выбрасывается на улицу.

Вся система состоит из нескольких узлов — входного и выходного патрубков с оголовками, системы трубопроводов, а также самого рекуператора, все элементы которого монтируются в единый корпус. Корпус делают из тонкостенной листовой стали. Требования к прочности стенок — выдерживать давление, которое оказывает на них саморасширяющаяся монтажная пена. Ей заполняются все щели между конструкцией, стенами, потолком, чтобы обеспечить максимальную звукоизоляцию. Такая прослойка поглощает вибрации, возникающие при работе вентиляторов.

Совет: рекуператор с вентиляторами лучше устанавливать в кладовой, гардеробной или коридоре, так как небольшой шум от его работы всё же будет.

Воздуховоды от рекуператора размещают таким образом, чтобы приточный воздух поступал в одну часть помещений (обычно сверху), а втягивался в вытяжку — с другой. Благодаря этому образуется циркуляционный поток, поступивший свежий воздух успевает нагреться, послужить в качестве дыхательной смеси и (и способствующей горению — например, в кухне с газовой плитой) с максимальной температурой поступить в рекуператор для вывода наружу.

Входной и выходной каналы закрываются с уличной стороны решёткой. Она препятствует попаданию в систему крупных объектов — птиц, крупных насекомых, мусора, который может попасть в канал, будучи выброшенным из окна. Для пыли и мелких насекомых предусмотрены фильтры тонкой очистки. Ничего сложного в них нет — это мелкие сетки, по типу схожие с сетками из внутреннего блока бытового кондиционера. Они неплотные, потому что в противном случае создадут барьер на пути втягиваемого воздуха, и вентиляторы будут работать с перегрузкой, чтобы обеспечить необходимый уровень тяги. Эта же ситуация наблюдается, когда фильтр забивается уличной пылью и мелким мусором. Поэтому сетки нужно регулярно извлекать, чистить и промывать.

Дорогие системы вентиляции рассчитаны на установку целых станций очистки воздуха, в которых уже могут быть не только механические, но и химико-бактериологические фильтры, ультрафиолетовое обеззараживание и ионизатор. Для монтажа таких систем требуется место, плюс в них нужно регулярно менять картриджи с расходными материалами. В итоге на выходе вы получаете практически идеально сбалансированный состав воздушной смеси без вредных включений.

В условиях климата, где царят сильные холода в зимние месяцы, а температура воздуха опускается ниже нуля уже осенью и весной, процесс рекуперации не может выдать тёплый воздух необходимых параметров. В помещении всё равно будет холодно. Для этого в рекуперационный блок добавляют калорифер — устройство, состоящее из нагревательных элементов, мимо которых воздух просачивается и нагревается. Благодаря этому достигается необходимая температура. Калориферы вентиляционных систем питаются от электричества, имеют небольшую мощность и имеют возможность регулировки в зависимости от погодных условий. Неизбежное пересушивание воздуха в процессе его подогрева в сухом калорифере компенсируется встроенным увлажнителем, возвращающим влагу, столь нужную для комфортной жизнедеятельности человека. В дорогих регенерационных установках влага может изыматься из выводимого наружу воздуха за счёт эффекта конденсации, а потом по капиллярам поступать в увлажнитель. Процесс этот сложен, потому что выпавшая влага требует очистки, и встречается редко.

Намного чаще сбор конденсата организован в специальные ёмкости, из которых вода после выводится в канализацию или за пределы квартиры. Обычный сток воды по трубке, как в кондиционерах, здесь не подходит, так как в мороз выводная трубка просто промёрзнет насквозь. Обледенение канала подачи и вывода воздуха приводит к сокращению пропускной способности именно в теплообменнике. Для разморозки в систему врезается байпас, то есть трубопровод, идущий в обход теплообменника. Когда подогретый воздух перестаёт охлаждаться, прекращается осаживание влаги и её обмерзание, теплообменник оттаивает естественным образом. Когда холодный воздух с улицы заходит через байпас, он никак не согревается, поэтому в такой системе в обязательном порядке предусматривают калорифер. Обычно он подсоединён к датчику входящей в помещение температуры. Если она опускается ниже указанного предела, калорифер начинает дополнительный подогрев.

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

Совет: выбирайте кондиционер с возможностью подогрева воздуха и встроенным подогревом картера наружного блока — тогда для работы зимой можно будет не ставить отдельный калорифер. Какой кондиционер лучше выбрать для квартиры? В специальной статье рассмотрим рейтинг популярных моделей, критерии и оценки выбора.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

ЧТО ТАКОЕ ВЕНТИЛЯЦИЯ?

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.  Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще.

ЗАЧЕМ НУЖНА ВЕНТИЛЯЦИЯ?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно: 1. Нормализуется уровень углекислого газа. Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться. 2. Нормализуется влажность. Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень. 3. Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

ЕСЛИ ВЕНТИЛЯЦИОННАЯ СИСТЕМА ПЛОХАЯ?

Если есть нарушения в работе притока или оттока воздуха, то:

Работа вентиляционной системы влияет на самочувствие человека, его работоспособность, концентрацию и качество сна. Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

В каждом доме есть вытяжная вентиляция. Она начинается в самом низу (в подвале или на первом этаже) и заканчивается над крышей. В многоквартирном доме есть большие трубы, в которую впадают вытяжные каналы из всех квартир в подъезде. В вытяжной трубе теплый грязный воздух “всплывает” вверх и в конце концов выходит на улицу над крышей. Внизу, в квартирах, возникает область низкого давления. Туда и врывается воздух с улицы – через открытые окна, балконы и неплотности в стенах. Так работает естественная вентиляция.

ПОЧЕМУ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ НЕДОСТАТОЧНО?

Говорят, чем проще, тем надежнее. С естественной вентиляцией все наоборот: она максимально простая, но при этом совсем не надежная. Вот несколько ситуаций, в которых естественная вентиляция дает сбои:

• Дома герметичные пластиковые окна, которые не пропускают воздух с улицы. В этом случае воздух из комнаты уходит в вытяжной канал, но свежий уличный воздух не может попасть на освободившееся место. Вместо него в комнату засасывается воздух из подъезда, других помещений или межстенного пространства. От этого свежее не станет, это факт
• По ошибке проектировщиков или строителей подъезд промерзает зимой, и вытяжная труба промерзает вместе с ним. Воздух в трубе слабо нагревается и медленно поднимается. Вытяжки нет, областей низкого давления не возникает, перемещения воздушных масс нет, а значит, нет и притока.
• Вентиляционные каналы не чистили десятки лет, и они заросли пылью и грязью. Просвет труб уменьшился, воздуху сложнее проходить по ним. Естественно, вытяжка уменьшается.
• Снаружи такой ветер, что он буквально задувает воздух обратно в вытяжную трубу. Воздух не может выйти наружу, поэтому копится в вытяжке, давление растет – и в конце концов грязный воздух из вытяжки может попасть обратно в дом.

Как видите, на работу естественной вентиляции влияет множество факторов: температура за окном, направление и сила ветра, воздухопроницаемость стен и окон, состояние вентиляционных воздуховодов. Не все эти факторы мы можем контролировать, а значит, и воздухообмен контролировать тоже не можем. При недостаточной работе вытяжке улучшить ее можно за счет принудительного вытяжного вентилятора. При выборе принудительной вентиляции для ванной нужно ориентироваться на следующие параметры:

• Вентилятор обязательно должен быть влагозащищенным. В ванной сыро – электрический прибор с плохой изоляцией может стать серьезной проблемой.
• Часто вентилятор связан со светом в ванной комнате: включается свет – включается и он, и наоборот. Этого недостаточно для нормального воздухообмена. Лучше купить принудительную вентиляцию с таймером – она дороже, но зато справляется со своей работой.
• Хорошим бонусом будет обратный клапан. Он не даст воздуху из вытяжного канала попасть обратно в квартиру. А такое возможно, например, если ваш сосед тоже установил себе вытяжной вентилятор, но намного мощнее Вашего. В этом случае его вентилятор будет попросту продавливать воздух по вытяжке куда попало, в том числе и в Вашу квартиру.

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий.  Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

С принудительной вентиляцией все по-другому. В ней воздух движется не по какому-то закону Архимеда, а благодаря вентилятору. С ним неважно, какое давление в вытяжной трубе и какая погода за окном – важна только производительность вентилятора. Установили систему принудительной вентиляции с мощной “вертушкой” – и в квартире точно будет свежо. Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

</span>Бывает центральная и компактная приточная принудительная вентиляция. Центральная вентиляция обеспечивает воздухом всю квартиру, но занимает много места и дорого стоит. Компактная вентиляция проветривает только одну комнату, зато сравнительно недорогая, а по размерам сравнима с кондиционером.

ЦЕНТРАЛЬНАЯ ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ.

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха. Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м. Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

КОМПАКТНАЯ ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ.

Компактная вентиляция дает меньше воздуха, чем центральная вентиляция (до 150-200 м3/ч). Однако этого достаточно для проветривания одной комнаты. Зато компактную принудительную вентиляцию купить можно всего за 25-35 тысяч рублей, в то время как центральная обойдется минимум за 100, а то и все 300 тысяч рублей. Поставить в трехкомнатную квартиру три бризерабудет дешевле, чем городить центральную вентиляцию. Еще один плюс компактных устройств принудительной вентиляции – простая и быстрая установка. Бригада специально обученных монтажников, установка алмазного бурения, всего одно отверстие, час работы – и приточная вентиляция готова. Никакой пыли, грязи и испорченных обоев. И не надо двигать навесной потолок.

К компактной принудительной приточной вентиляции относятся:

Проветриватели с нагревательным элементом: обеспечивают принудительный приток свежего воздуха, очищают и подогревают его. Обеспечивают высокий класс фильтрации воздуха,могут быть оснащены дополнительными функциями: датчики влажности, датчики загрязнения воздуха, аромакапсула, ионизация воздуха и др. Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Проветриватели без нагревательного элемента: обеспечивают принудительный приток свежего воздуха и очищают его. Это удешевляет стоимость прибора, но делает его  менее мобильным в плане размещения в квартире. Такие приборы лучше размещать рядом с батареей или на уровне 1,5-2 метра от пола, чтобы холодный воздух равномерно смешивался с теплым. Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух. Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Бризеры: наиболее популярный вид бытовой приточной вентиляции для квартир на сегодняшний день. Устройство с функциями проветривателя и очистителя воздуха. Секрет их успеха уже ни для кого не является тайной – система фильтрации, включающая в себя очистку воздуха по медицинскому стандарту, постоянный и регулируемый поток воздуха, умный подогрев за счет наиболее экономически выгодного и экологически чистого нагревательного элемента из керамики.

Приточно-вытяжные системы: обеспечивают принудительный приток свежего воздуха и вытяжку грязного, очищают и подогревают его. Обеспечивают низкий и средний класс фильтрации воздуха. Привлекательны компактными размерами за счет того, что большая часть оборудования размещается в отверстии в стене.  А также очень энергоэкономичны, так как воздух подогревают за счет физических свойств теплообменника.

В ЗАКЛЮЧЕНИЕ ЭТОГО ДЛИННОГО И ПОЗНАВАТЕЛЬНОГО ПОСТА, ХОТЕЛОСЬ БЫ ОТМЕТИТЬ, ЧТО КАКУЮ БЫ СИСТЕМУ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ДЛЯ КВАРТИРЫ ВЫ НИ ВЫБРАЛИ, ГЛАВНОЕ, ЧТОБЫ В КАЖДОМ ПОМЕЩЕНИИ БЫЛО ДОСТАТОЧНО ВОЗДУХА ДЛЯ ВСЕХ, КТО В НЕМ НАХОДИТСЯ. БЕРЕГИТЕ АТМОСФЕРУ ВАШЕГО ДОМА И БУДЬТЕ ЗДОРОВЫ.

Используемые источники:

• https://tion.ru/ventilyaciya/pritochnaya/
• https://otivent.com/pritochnaja-ventiljacija-svoimi-rukami
• https://stroyday.ru/remont-kvartiry/ventilyaciya/pritochno-vytyazhnaya-ventilyaciya-dlya-kvartiry.html
• https://air-academy.ru/blog/sovety-pokupatelyam/pritochnaya-ventilyatsiya-prostymi-slovami/
