Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.
Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.
Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.
Материалы для устройства печи-камина с хлебной камерой:
- 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
- 2 — Вязальная проволока
- 3 — Дверцы-чистки — 3 штуки
- 4 — Топка поддувала с регулировкой воздуха
- 5 — Каминная дверца для топки 500х500 мм
- 6 — Базальтовый шнур — 2 комплекта
- 7 — Задвижка трубы в кирпич — 3 штуки
- 8 — Колосниковая решетка с рабочей площадью в один-два кирпича
Порядовка кладки печи-камина
Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

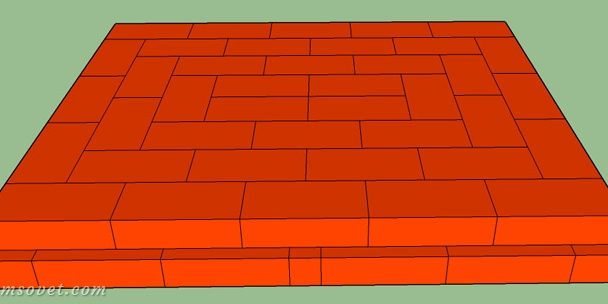

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.
Вторым рядом уже выкладываем чистовой периметр печи:
Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:
Четвертым рядом добираем высоту дверец:
Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:
6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.
7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.
8-13 ряды. Поднимаем топку до высоты каминной дверцы:
14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.
Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:
16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:
17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:
18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:
19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:
20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.
21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.
23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.
Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!
Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.
24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:
25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:
28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:
Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.
Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:
Все будет выглядеть примерно так:
При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.
Доброго и уютного вам тепла в любое время года!
Зима – не сезон для печника. Но у меня есть работа и есть клиенты, желающие иметь у себя дома отопительную печь из кирпича с каминной дверцей со стеклом и хлебной камерой «по-белому». За предоставленную возможность поработать с интересным проектом я им благодарен.
Ниже – 3D эскиз будущей печи. Дверца – Везувий 224. Для хлебной камеры – Везувий 270. Поддувальная, прочистные дверцы и поворотная задвижка – также фирмы Везувий.
Кирпичная отопительная печь с хлебной камерой эскиз
Кирпич витебский. Как обычно – борьба с «витьком» за ровные швы. В печи будут полочки: большая нижняя – под деревянную – полку и малая верхняя – декоративная.
Кладка из витебского кирпича
В хлебной камере можно будет готовить различные блюда приближенно к русской печи. Хлебная камера такой же конструкции имеется в печи в доме моей мамы. Моя мама ей очень довольна. Примерно через неделю проект будет закончен и сдан, а я поделюсь фотографиями готовой печи.
Отопительная каминопечь с хлебной камерой
Работы по кладке каминопечи закончены. Ниже фото.
Отопительная каминопечь
На нижнюю кирпичную полку будет установлена деревянная полка. Для эстичного примыкания к кирпичной кладке оставлен паз шириной 5 см.
Место под полку
Процесс кладки каминопечи
Данная каминопечь сложена на существующий фундамент с присоединением к существующему дымоходу. Для кладки керамического кирпича использовался глино-песчаный раствор собственного приготовления в пропорции 1/3. Для кладки шамотного кирпича использовалась смесь МШ 28 с небольшим добавлением жидкого стекла, а также термостойкий клей. Работы по кладке каминопечи в общей сложности заняли 10 дней. Первый ряд печи декорирован плинтусом, выточенным из кирпича вручную. В такой работе не обойтись без помощников.
Угловой плинтус из кирпича
Процесс кладки кирпичной печи. Смачиваем предыдущий ряд водой.
Наносим глино-песчаный раствор
Разглаживаем смесь под кладку
Укладываем кирпич на раствор
Осаживаем кирпич
Затем выравнивание кирпича по уровню в горизонтальной плоскости
Выравниваем ряд по боковой плоскости
Пятый ряд
Установка топочной дверцы в заводские крепления. Дверца Везувий 224
Для монтажа дверцы используются саморезы по бетону
Монтаж дверцы на короб из нержавеющей стали был бы предпочтительнее.
Дверца хлебной камеры Везувий 270
Варианты установки задвижки
Окончательный вариант установки задвижки
При первой протопке была выявлена недостаточная тяга в печи. Был обследован существующий дымоход и обнаружено заужение горизонтальной части “лежака”, после устранения которого печь заработала как надо.
Первая протопка
Порядовка отопительной каминопечи с хлебной камерой
Порядовка каминопечи ряд 1-15
Порядовка каминопечи ряд 15-16
Порядовка-концепт.
Смета на отопительную каминопечь с хлебной камерой по “белому”
Кирпич лицевой угловой – 130 шт. ——————————————- 130 р.;
Кирпич лицевой прямой – 360 шт. ———————————————324р.;
Кирпич внутренний – 200 шт. —————————————————-140р.;
Кирпич огнеупорный Ш5 – 80 шт. ——————————————— 160р.;
Глина – 4мешк. ———————————————————————– 12 р.;
Песок сеяный 7 мешк. ————————————————————– 21 р.;
Клей для огнеупорного кирпича ———————————————— 35 р.
Дверца топочная «Везувий 224» ———————————————— 285 р.
Дверца поддувальная Везувий 236 ——————————————– 90 р. ;
Дверца прочистная Везувий 235 – 4шт. по 33 рубл ———————– 132р.;
Колосник РД5 25*30 —————————————————————— 27 р.;
Задвижки – 25*12 – 1шт. – 20 ЗВП -4 ——————————————– 80 р.
Транспортные + закупка материалов ——————————————- 80 р.
Итого материалы: —————————————————————— 1516 рубл.
Работа ——————————————————————————1900 бел. руб
Смета на кирпичную печь Скачать
Печник Евгений Красовский для Kaminak.by
Поделиться ссылкой:
Всего просмотров: 2339, за сегодня: 5
-
Как печнику защитить свои фото от воровства
Печной менеджмент набирает обороты, и все чаще красивые фото печей попадают в аккаунты недобросовестных интернет-дельцов без указания авторства. Просьбы об удалении снимков оказываются не только унизительными, но и порой безответными. Как же уберечь свое, честным трудом нажитое портфолио от мошенников в сети? Поделиться ссылкой:
-
Строительные уровни отзывы
Лучшие пузырьковые строительные уровни Отзывы печников в Viber-чате “Добрый печник” Положительные отзывы: Уровень пузырьковый Sola Печник Ярослав Данилкин, г. Барановичи: Самые точные уровни будут сола золотого цвета с темно-зелеными границами пузырьков. Поделиться ссылкой:
В условиях экономии пространства, важно, чтобы элементы интерьера были максимально полезными. Совмещение эстетики и практичности стоит на первом месте при выборе камина. Все чаще для дачи и дома выбирают каминопечь с варочной плитой. Она совмещает красоту камина, и выполняет функции плитки для приготовления еды. Для уникального образа вашего дома можно сделать каминопечь своими руками.
Проект печи
При выборе проекта желаемой печи не стоит слепо полагаться на красоту. Главное – определиться с функциями. При наличии необходимости варочной поверхности для кухонного помещения, если в доме несколько комнат, имеет смысл подумать о проекте печи для смежных комнат. Вид топлива также играет роль для выбора топки и печной фурнитуры. После выбора проекта лучше посоветоваться с печником, он сможет внести изменения и посоветовать лучший вариант.
Также стоит учитывать, насколько часто будет отапливаться помещение, летний режим и теплоотдачу. Если каминопечь используется редко, для готовки и отопления, агрегат должен максимально концентрировать и отдавать тепло. При использовании печи только для приготовления пищи, конструкция топки нагревает варочную плиту, а избыток тепла выходит с дымом в трубу.
Немаловажной деталью считается и варочная поверхность, а точнее ее материал. Тепло должно передаваться посуде без лишних потерь. Поэтому оптимальным материалом для плиты является чугун. Он накапливает тепло, прочен, обладает отличной теплоотдачей. Для жарки, конфорки должны иметь съемные круги. Самой прочной является плита, имеющая рубцы с тыльной стороны.
Проект печей с варочной поверхностью можно заказать на специализированных сайтах, стоит он недорого. Если в планах уникальный очаг, выполненный по индивидуальному плану и размерам, то его стоимость будет на порядок выше.
Порядовка каминопечи
Перед установкой печи нужно помнить о ее весе. Модели многофункциональных очагов имеют вес около двух тонн. Поэтому, прежде всего, стоит задуматься о надежном и прочном фундаменте. Его лучше закладывать одновременно с фундаментом дома. Глубина котлована должна составлять 1-1,5 м., необходимо учесть армирование и двойной слой изоляции. Кирпич можно выбрать силикатный или керамический.
Читайте также: Печь-щепочница
Итак, основные параметры печи:
- удобная и компактная конструкция (1,02х77х2,01);
- наличие вытяжки;
- варочная поверхность;
- высокий КПД для обогрева больших помещений.
Необходимые материалы:
- кирпич обычный и огнеупорный;
- дверки – топочная, поддувальная и варочной камеры;
- духовой шкаф;
- чугунная плита двухкомфорочная;
- задвижки – дымовая и паровытяжная;
- колосниковая решетка;
- стальные уголки и полосы;
- кровельная листовая сталь.
Порядовка одной из самых распространённых видов каминопечей выглядит так:
1 – 2 ряды сплошная кладка. Выполняются перевязки швов, со второго ряда начинается установка поддувальной дверцы.
3-й – закрепление дверцы. Выкладка проема для прочистного окна.
4-й – основание под духовой шкаф. Его выкладывают огнеупорным кирпичом со стороны топки и укрепляют листами железа с оставшихся сторон.
5-й — колосниковая решетка, выкладка топки огнеупорным, шамотным кирпичом. Начало установки топочной дверки, перекрытие поддувальной дверки и окна.
6-й — закрепление топочной дверки и духовки.
7-8 ряды — стенки духового шкафа выкладывают шамотным кирпичом, он ставится на ребро.
9-й — духовку на один сантиметр покрывают глиняным раствором. Топочную дверку покрывают стальной полосой. Начало установки плиты с упором на стальные полосы.
10-й — старт кладки дымооборота, для удобной чистки необходимо оставить окошечко, от плиты кладка продолжается на ребро кирпича.
11-й — перекрытие первого окна чистки, начало 2-х опускных каналов для чистки, установка полос из стали для висячих стенок.
12-й — перекрытие каналов, фиксация дверки варочной камеры.
13-й — устройство колпака для сборки пара. Кирпич выкладывается на ребро.
14-й — выкладка отверстия для вытяжки и перекрытие варочной камеры.
15-16 ряды — выкладка печурок.
17-й — малую печурку перекрывают сталью.
18-й — каналы не доводят до перекрытия на 20 и 13 см., устройство в задней стенке прочистного отверстия.
Читайте также: Печь-камин из кирпича
19-й — кирпич выкладывают с выступом на 3 см.
20-й — перекрытие дымохода и повторение выступа.
21-й — перекрытие большой печурки. Установка дымовой и паровой задвижек.
Затем начинают кладку дымохода.
Поделиться:
Здравствуйте, коллеги.
В последнее время ко мне всё чаще обращаются за приобретением проекта каминопечи с хлебной камерой и варочной плитой. Наибольшей популярностью пользуется такой http://poryadovki.ru/?p=613
Некоторые просят сделать небольшие изменения с учётом их помещения.
Сегодня я переделал этот проект. Отразил его зеркально, сделал ниже на 2 ряда и вместо котла в топке поставил футеровку из шамота. Вот что получилось
В этом сезоне я сделал 2 подобных каминопечи. Одну описывал в этой статье, она с дровником, теплообменником в топке плиты и нишей под электрокотёл
а вторую в этой
Стоимость работы по кладке этих печей я оцениваю в 90000…100000 рублей.
На строительство этой печи втроём
при кирпичной трубе высотой 7 метров, снятием фасок с кирпича, покраской и затиркой швов у нас ушло 8 дней по 8 часов.
Даже если работать одному, то работа займёт меньше месяца.
Приобретая этот проект, Вы можете сэкономить приличную сумму, делая печь для себя своими руками, или заработать, делая эту печь для других.
Обычно порядовка этой печи со списком материалов стоит 3400 рублей.
Но только до конца осени, а точнее до 30 ноября 24 часов по московскому времени Вы можете приобрести эту порядовку со скидкой более 40%, то есть всего за 2000 рублей.
Если Вас заинтересовало это предложение, заказывайте проект по адресу
12 марта 2018 просмотров: 10046
Сделать камин из кирпича достаточно сложно. Для создания качественной и продуктивно работающей конструкции в первую очередь понадобится грамотно составленная порядовка или проект. Не меньшую роль играют конструктивные особенности оборудования и материалы, используемые для сборки.
Камин своими руками может размещаться как в частном загородном коттедже, так и в дачном доме. В первую очередь такая вариация обогрева подходит для тех помещений, в которых нет другого источника получения и образования тепловой энергии. Такая печь может устанавливаться в доме, изготовленном из кирпича, дерева. Также возможна установка в постройке из бревен или газосиликатного блока. Правильно разработанная схема камина, позволяет качественно отопить не только небольшой по площади, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов. Это считается высоким и хорошим показателем.
Выбираем габариты конструкции
Камин, кладка которого выполняется по предварительно подобранной в интернете или составленной профессиональным печником порядовке, может иметь не только определённый способ размещения, но и размер. Выбор этого параметра зависит от определённых параметров и особенностей:
- Большую роль играет размер выбранного для установки отопительного агрегата помещения;
- Обратите внимание на способ расположения камина в интерьере гостиной;
- Уделите внимание выбору типа оборудования;
- Учитывайте то, из какого материала изготовлен сам каркас дома, фундамент, стены, пол, перекрытия;
- Важно то, каким функционалом обладает печка.
Перед тем как возвести печь своими руками, помните, что порядовка должна правильно отображать не только количество материалов, ключевые особенности отопительного устройства, но и не менее важные детали. Например, габаритные размеры топки, должны составляться исходя из пропорции 1/90 по отношению к общей площади выбранного помещения.
Выбирать высоту и ширину топочного отверстия необходимо пользуясь пропорцией 1,5/1. Также схема камина не обходится без выявления глубины, которая будет меньше параметра ширина в среднем в два раза. Дымоход также должен иметь правильно подобранное сечение. Определить его можно уменьшив площадь топочного отверстия на 14-21 раз.
К примеру, если площадь помещения составит 30 квадратных метров, для такого агрегата будут подходящими следующие значения:
- Топочное отверстие будет иметь размер 0,30 квадратных метров;
- Топка будет обладать шириной в 45 сантиметров;
- При высоте в 65 сантиметров;
- Глубине 25 сантиметров;
- Округлое сечение дымохода будет равно 0,030 квадратным метрам или 300 квадратным сантиметрам.
Выбираем способ расположения
Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора. Однако не менее важно то, какой способ расположения в интерьере будет иметь печка.
Основные способы размещения:
- Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;
- Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
- Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.
Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.
Уличные и садовые печи за счёт своих больших габаритов имеют большой вес и требуют постройки бетонного прочного фундамента. Это не позволит конструкции со временем просесть под землю или потерять свою устойчивость.
Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.
Классификация оборудования
Перед тем как вами будет возведена печь шведка или любая другая конструкция, необходимо запомнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и её декоративного оформления. Наиболее часто данный элемент собирается из кирпича. Может облицовываться любыми жаропрочными материалами. Для размещения поленьев и их прогорания, конструкция оборудуется топкой или топочным отсеком. Для того чтобы дым сразу не выводился на улицу и образовывал тепло, печка дополняется дымосборником. Для выведения дыма и продуктов горения, дровяные печи оборудуются дымоходом.
Открытая топка конструкции подразумевает под собой отсутствие дверцы. В этом случае особое внимание необходимо уделить внутренним стенкам топочного отсека, сделать их максимально толстыми, прочными и герметичными. Для кладки стенок используется только шамотный кирпич и сцепляющий состав на основе шамотной глины. Также топка камина может быть закрытого типа.
Закрытая топка более безопасна в использовании. Она не позволяет искрам и пламени попадать в помещение. Однако открытая топка смотрится боле гармонично и позволяет созерцать яркое пламя, наслаждаться его потрескиванием и теплом в полной мере. К тому же отдавая предпочтение открытой конструкции, вы экономите свои денежные средства, которые могли уйти на покупку стальной или чугунной камеры с дверцей.
Для того чтобы обезопасить помещение от возгорания, пространство рядом с топкой необходимо изолировать любым огнеупорным материалом.
Если вы хотите оборудовать портал из камня покупной топкой, стенки печки могут собираться из простого кирпича, так как дополнительная защита будет образовываться за счёт чугунных боковин.
Закрытая топка наиболее часто оборудуется дверцей из прозрачного закалённого стекла, что позволяет видеть горящий в очаге огонь максимально подробно. Способ открытия такой дверцы может быть как классическим боковым, так и верхним. Многие современные топки оборудуются системой самоочистки – это не позволяет саже и копоти образовываться на стекле.
Камины пристенного и углового типа оборудуются стальными трубами, которые имеют не очень презентабельный внешний вид. Для того чтобы скрыть и одновременно декорировать такой дымоход, он заключается в короб который возводится из кирпича. Кладка дымохода выполняется также по предварительно составленной порядовке. Такой короб не только улучшает внешний вид конструкции, но и усиливает, дополнительно изолирует и аккумулирует накопленное тепло.
В комплекте к островному камину наиболее часто покупают стильные стальные вытяжки, которые подвешиваются прямо над самим очагом.
Произведение расчетов
Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений. Габариты конструкции подробно указываются в схеме. Порядовка камина указывает на то, сколько материла необходимо для строительства. Важно знать, сколько облицовки, стандартного и огнеупорного кирпича вам потребуется и приобрести все материалы с небольшим запасом.
Не менее важно знать, сколько кладочного раствора вам потребуется. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. Преимущественно в качестве кладочного раствора используют цемент с маркировкой М 200. Для получения необходимой массы, необходимо смещать между собой цемент и песок исходя из пропорции 1/3. Далее постепенно вмешиваем воду, до тех пор, пока не образуется густой, однородный состав, без комков и грязи. Для того чтобы уложить один кубический метр кирпича, в среднем потребуется 0,2-0,3 кубометров состава.
Подробней рассчитать габариты камина, можно пользуясь своей порядовкой. Для того чтобы узнать, сколько кирпича необходимо, нужно умножить объём одной единицы на общее количество кирпичей в схеме.
Профессиональный и грамотно составленный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет произвести все расчёты максимально просто и подробно, увидеть форму и очертания камина с обеих сторон. Если конструкция печи более сложная, отдельно можно рассчитать и начертить арку, полку и другие конструктивные элементы. Это позволит определить способ расположения и место закрепления дымосборника, зольника, дымохода, выявить угол наклона стенок и ниш.
В нашем интернет-магазине вы можете купить готовую топку для углового, островного или пристенного портала, отечественных и зарубежных брендов.
Выполнение работ
После того как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробную порядовку, вам понадобится закупить следующие материалы и инструмент:
- Резервуар, в котором будет замешиваться сцепляющая основа. Он должен быть достаточно большим, не менее чем на 40 литров. Для лучшего смешивания лучше всего обзавестись электрическим миксером;
- Для того чтобы просеивать песок, понадобится купить специальное сито;
- Кладка осуществляется с помощью мастерка;
- Для проверки ровности углов необходим строительный уровень;
- Обзаведитесь рулеткой, угольником и линейкой;
- Отметки ставятся с помощью простого карандаша или строительного маркера.
Дополнительно могут потребоваться такие предметы как: молоток, ветошь, ножик, наждачка и другие.
Перед тем как приступить к работам, подготовите комнату, накройте всю мебель, предметы интерьера которые в ней находятся. Для удобства подключения инструмента возьмите удлинитель.
Монтаж кирпичного камина своими руками осуществляется согласно следующей этапности:
- Любая массивная конструкция начинает возводиться только после того как построен фундамент. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать раствор в котлован, необходима опалубка. В этом случае возведение печи происходит только после того как фундамент полностью просох;
- Далее начинаем кладку рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичом. Периодически для усиления конструкции выполняется перевязка рядов. Все корректировки вносятся ещё до высыхания сцепляющего состава;
- После того как топка и портал камина возведены, приступаем к кладке дымохода. вытяжка закрепляется к горизонтально расположенной перегородке. Производим изоляцию поверхности. Если труба металлическая, лучше всего заключить её в кирпичный короб;
- На последнем этапе выполняются облицовочные работы, обустраивается заслонка, полка, решётка, столешница.
Печь Кузнецова или любой другой отопительный прибор нельзя сразу растапливать после возведения. Необходимо дать ему образовать усадку, хорошо просохнуть на протяжении 10-15 дней. После чего печь постепенно начинает эксплуатироваться. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.
Из этого видео вы можете узнать о том, как сделать камин из кирпича своими руками у себя дома или на даче:
Используемые источники:- https://remsovet.com/25-pech-kamin-svoimi-rukami.html
- http://kaminak.by/kladka-otopitelnoy-pechi-s-hlebnoy-kameroy-po-chistomu/
- https://poluchi-teplo.ru/pch/spec/kaminopech-s-varochnoy-plitoy.html
- https://sdelaipech.ru/poryadovki/kaminopech-s-varochnoj-plitoj-proekt/
- https://msk-kamin.ru/news/chertezhi-kaminov-iz-kirpicha-poryadovka-uglovoyostrovnoy-kamin/
