Отопление на отработанном масле своими руками

Оглавление

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт.

В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали.

Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.

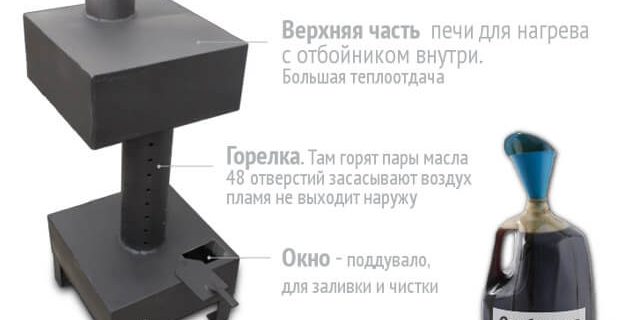

Выделим несколько особенностей работы котла на отработке:

• конструкцией предусмотрены два резервуара, расположенные друг над другом;
• для сопряжения емкостей служит труба, по которой движется воздух;
• в нижнюю емкость заливают отработанное масло;
• нагреваясь, масло испаряется и перемещается в горелку;
• при доступе воздуха пары воспламеняются;
• смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.

Если вы все-таки решите собирать котел на отработанном масле своими руками – чертежи позволят разобраться в его строении и подготовить нужное количество материала.

В процессе работы вам понадобится:

• листовой металл – для емкостей можно взять листы толщиной 4 мм, а крышку сделать из металла 6 мм толщины;
• дымовая труба сечением 100 мм;
• подставки или уголки для ножек;
• болгарка с кругом по металлу;
• сварочный аппарат и электроды к нему;
• дрель и сверла по металлу.

Водяной контур подразумевает установку трубопровода и радиаторов. Наиболее эффективной является установка стальной трубы, диаметр которой должен составлять 43 мм, через которую осуществляется подключение радиаторов отопления. Их пропускают либо под чистовым полом, либо вдоль стен.

диаметр дымоотвода должен быть не менее 10 см, лучше всего использовать сэндвич-трубы, так как на их внутренней поверхности накапливается минимальное количество сажи и мазута;все легковоспламеняющиеся предметы убирают подальше от корпуса котла;</li>во время сварки нужно проверять швы на герметичность, некачественные стыки будут пропускать масло, пар и воду;</li>для топливной камеры подбирают металл толщиной не менее 5 мм.

Отопление на отработанном масле уместно использовать в помещениях, расположенных возле источника бесплатного или дешёвого топлива: автомастерских или промышленных подсобках заводов. Котёл позволяет быстро и надолго обогреть небольшую комнату без лишних финансовых и физических затрат. Конструкция считается экологически чистой, так как не выбрасывает в воздух вредных веществ.

Двухоборотный котел на отработанном масле своими руками

Блиц-советы

• Перед тем, как залить масло в конструкцию, желательно предварительно отстоять массу, чтобы в этом материале не осталось ни воды, ни каких-либо иных веществ. Если этого не сделать, то в процессе работы устройство может попросту погаснуть или же его работа станет нестабильной;
• При использовании подобной системы в помещении, где она установлена, должен в обязательном порядке находиться огнетушитель огнекислотного типа. Это связано с тем, что при попадании на поверхность конструкции воды или аналогичной жидкости, может произойти возгорание либо взрыв.

Варианты горючего

Описываемый котел способен функционировать на любой отработке – трансформаторном и амортизационном, растительном масле и прочих вариантах. Единственное условие – чтобы в составе горючего не было примесей воды.

Чтобы улучшить качество горения, в состав отработки можно добавлять прочие вещества, например:

• мазут;
• керосин;
• вещество для розжига костров или мангалов.

А вот легковоспламеняющиеся вещества, такие как бензин, спирт или другие, в таких котлах применять нельзя ни в коем случае.

Порядок обслуживания

От качества и регулярности выполнения технического обслуживания котла на отработке зависит его эффективность, уровень теплоотдачи и безопасность эксплуатации. Такой котел нуждается в регулярной чистке, которую удобнее проводить, если установку можно разобрать. Поэтому такую возможность стоит предусмотреть в процессе изготовления.

Для того чтобы почистить котел, нужно:

• снять дымовую трубу;
• взять любую емкость;
• поместить в нее трубу;
• слегка постучать трубой по дну емкости;
• утилизировать высыпавшуюся из дымохода сажу.

Внешнюю часть дымохода можно чистить средствами бытовой химии.

Итоги

Отопительный котел, который способен работать на отходах промышленности, то есть на отработанных маслянистых жидкостях, по внешнему виду не может претендовать на красоту. Однако его эффективность и экономичность компенсируют некоторые недостатки.

А при условии грамотной сборки с соблюдением наших рекомендаций и технических требований, можно получить надежную установку, не затрачивая на ее сборку много средств. К тому же, топливо для растопки всегда можно приобрести дешево.

</li>

В связи с постоянно растущими тарифами на энергоносители потребители вынуждены искать другие способы комфортного пребывания. Особенно это касается обогрева дома или квартиры. Среди многих вариантов популярным стало отопление на отработанном масле. Этот вид обогрева выгоден, если есть доступ пользования бесплатным вторсырьем. Скапливается оно на таких объектах, как СТО, ремонтные мастерские, предприятия по производству технического оборудования.

1 Общие сведения</span></h2>

В настоящее время всё больше завоёвывает интерес у пользователей отопление на отработке масла. Стоимость обогревательных приборов промышленного изготовления примерно такая же, как и у газовых агрегатов, однако, отличаются они значительно дешёвой эксплуатацией.

Большой ассортимент устройств представлен любой торговой точкой строительных материалов, также предприятия выполняют индивидуальные заказы. Желая сэкономить средства можно самостоятельно изготовить устройство на отработке, которое будет отличаться простотой и не потребует специальных знаний и особых усилий для исполнения. К тому же материалы, необходимые для изготовления и установки дополнительного оснащения котла, обойдутся недорого. Благодаря универсальности приборы можно использовать для водяного и воздушного отопления. Есть ещё положительные характеристики:

1. 1. Самодельные устройства автономны и абсолютно безопасны, так как изготовлены по последним техническим проектам.
2. 2. Комфортны в эксплуатации, не имеют запахов гари, характерных для такого вида конструкций.
3. 3. При функционировании не причиняют какие-либо неудобства.
4. 4. Просты в применении из-за высокой степени автоматизации.
5. 5. При самостоятельном монтаже не требуется особых усилий или значительных затрат времени.

‘ >Удачная печь на отработке капельного типа с теплообменником Своими руками Отопление гаража Часть 1

Почти при 100% сжигании топлива не бывает чадного дыма и газов. Применяя фактически отходы (отработанное масло) при отоплении, котёл окупается довольно быстро. Большой популярностью пользуются агрегаты отечественного производства, отличающиеся надёжностью, или финского (считаются самыми экономичными).

РекомендуемСоздание печи на отработанном масле с водяным контуром

2 Техническая характеристика отработки</span></h2>

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

Разработчиками горелок были достигнуты высокие показатели КПД обогревательных приборов (до 94%). Сжигая один литр масляного горючего, получают до 11 кВт в час. Эта цифра примерно такая же, как и у дизельного топлива. Пройдя очистку, энергоэффективность вторсырья увеличивается ещё на 20−25%. К тому же стоимость вторичного масла гораздо ниже дизельного и большинству людей достаётся даром, а у предприятия выгодно решается проблема обязательной утилизации.

‘ >Отопление на отработанном масле (отработке)

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

• плотностью, определяющей удельный запас энергии;
• вязкостью, влияющей на эффективность;
• температурой воспламенения и застывания при отрицательных температурах воздуха;
• зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
• наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

• моторное масло (применяется в двигателях внутреннего сгорания);
• индустриальное (смазываются различные механизмы);
• компрессорное (в холодильных установках, компрессорах);
• энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).

Из всех видов машинное сырьё является самым приемлемым топливом. Его могут предоставить СТО и гаражные кооперативы, собирающие отработку с двигателей автомобилей. Сливают также масло, которое применялось техникой сельского хозяйства, в лодках и кораблях.

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Мощность оборудования подбирается по объему отапливаемого строения, но следует учитывать теплопотери жилья, которые необходимо восполнять. По поводу выбора конструкции теплогенератора рекомендуется обратить внимание на то, какой конфигурации здание, то есть выбрать оптимальный вариант распределения тепла.

‘ >Котел на отработанном масле, Нептун 35 Обзор, запуск.РекомендуемОтопительный котел на отработанном масле своими руками

3 Виды котлов</span></h2>

Устройства для обогрева на отработке — это достойная и дешёвая (подразумевается используемое топливо) альтернатива другим подобным оборудованиям. Агрегаты на масле применяются и для автономного обогрева жилого помещения. Но из-за специфики топлива такой способ используется редко, при отсутствии других или же при возможности постоянного пополнения запасов отработкой. Теплогенераторы в соответствии со способом применения подразделяются на три типа и выполняют функции:

• отопительных;
• водогрейных;
• бытовых.

Водогрейные приборы всё же не рекомендуется устраивать в жилых помещениях, лучше в пристройках к ним. Хотя конструкция современная, оснащённая дополнительными фильтрами, а изготовителями гарантируется отсутствие запахов продуктов сгорания, при действии этого прибора всё-таки ощущается «аромат» моторного масла.

РекомендуемКотлы на отработке с водяным контуром: особенности изготовления

4 Устройство и функции отопительных приборов</span></h2>

Конструкция котла оснащена узлом, выполняющим функцию обогрева, а также водяной трубой и помпой, способной питаться от электросети или энергией самого оборудования. Функция помпы — обеспечивать движение теплоносителя по системе.

Принцип работы прибора основывается на сгорании смеси паров масла и воздуха, подающегося при помощи вентилятора. Степень величины пламени в приборах регулируется обычным шлангом с запорным клапаном.

Вентилятор — подвижная часть котла, которая может выйти из строя. Другие неподвижны, поэтому вряд ли конструкция будет нуждаться в ремонте. Могут возникнуть неисправности в случае плохого обращения или работы слишком грязным маслом.

‘ >Печь на отработанном масле

Назначение водогрейных котлов — греть воду по платформенному принципу. На обогреваемую плоскость установлена ёмкость с жидкостью, на выходе из которой расположен насос, регулирующий давление в контуре. Корректировать температуру теплоносителя довольно трудно, а повышается она до 80100 градусов.

Ёмкость резервуара прибора — 60−140 л, процесс нагрева длится примерно 2 часа. Другие виды бойлеров способны обслужить до 100 л воды за 4 часа. Такой котёл обладает двумя режимами нагрева:

1. 1. Быстрым — греется вновь набранная или остывшая жидкость.
2. 2. Сохранением температуры на одном уровне — отопление в режиме «Фитиль». При таком положении сжигается большое количество горючего, и если резервуар для вода недостаточных размеров, могут возникать скопления отработанных газов, а затем их выбросы, для устранения которых потребуется сооружать дополнительный дымоход.

Аппараты на масле обычно устанавливают в подвальных помещениях, а при нетранспортабельности — ставятся стационарно. Если обогрев производить электрическим бойлером, в холодное время года (4−5 месяцев) расход будет около 10 тыс. рублей, а затраты на отопление отработкой за этот же период будут составлять примерно 400 рублей. При такой ощутимой разнице приборы на масляном топливе являются достойной альтернативой обычным бойлерам.

Бытовые аппараты на отработке могут выполнять несколько функций. Они часто используются для отопления помещений, не оснащённых водяным контуром. Такие устройства наделены очистительной системой газов, при которой практически не ощущается запаха гари. У этого варианта небольшой расход топливного горючего, если сравнивать с другими аппаратами на отработанном масле.

Главным преимуществом такой конструкции является мобильность (можно транспортировать в багажнике автомобиля). Конструкция незаменима при длительных поездках, путешествиях, на природе, а также может применяться как обогреватель, кухонная плита, нагревательный элемент. Ее можно использовать с подключением дополнительного оборудования — бойлера, горелки. Главное правило, необходимое при работе с таким прибором — подготовить пожаробезопасную площадку или углубление в земле на 30 см.

5 Работа конструкций самостоятельного изготовления</span></h2>

Изготовление устройства для отопления на отработке своими руками — эффективный способ обогрева подсобных и технических строений. При их функционировании происходит пересушивание воздуха, поэтому в жилых помещениях они почти не используются. Доработав печь установкой змеевика для нагревания воды или водяной рубашкой, можно применять её в виде отопительного агрегата.

Отработанное масло не горит, происходит только сильное выделение чада и неприятного запаха. Вначале отработку доводят до кипения, выделяются пары, после чего они сжигаются. Такой принцип лежит в основе работы прибора этого устройства.

Бывают масляные конструкции, которые оснащены двумя камерами сгорания. В нижней нагревается топливо, а затем выделяются испарения, поднимающиеся по перфорированной трубе и обогащенные воздушными массами через отверстия. В верхней части трубы смесь паров с кислородом воспламеняется, а догорает уже в следующей камере с выделением большого количества тепла.

Вторым способом расщепления отработанного масла на горючие составляющие пользоваться гораздо сложнее, хотя это более эффективный вариант. Для положительного результата нижняя камера оснащается металлической чашей.

После того как она раскалилась, отработка начинает выделять испарения. Для получения предельно эффективного горения, масло в нижний отсек доставляется небольшими порциями, при помощи тоненькой струйки или капельного способа подачи.

6 Положительные и отрицательные характеристики</span></h2>

При регулярном доступе к вторсырью можно эффективно применять и одновременно утилизировать это средство. Умелое использование технологий позволяет получать тепло с абсолютным сгоранием топлива без выбросов в окружающую среду вредных элементов. Ещё существуют положительные моменты:

• незамысловатая конструкция обогревательного прибора;
• применение различных видов масла: органического, синтетического, растительного;
• использование горючего материала, загрязнение которого составляют 10% его объёма;
• довольно высокий КПД.

Негативные моменты метода масляного отопления требуют серьёзного отношения. При несоблюдении технологий процесса масло сгорает не полностью, а его пары вредны для здоровья окружающих. Преимуществ у такого вида обогрева помещений гораздо больше, чем недостатков, иначе в заводском производстве, а затем продаже, не появились бы масляные агрегаты, пользующиеся спросом потребителей. Недостатки проявляются такими характеристиками:

• для качественного выведения продуктов сгорания необходим дымоход высотой не менее 5 метров;
• дымовая труба и плазменная чаша требуют регулярной и основательной чистки;
• при функционировании прибор высушивает воздух, так как кислород сжигается.

Самостоятельное изготовление при использовании водогрейных устройств может отразиться на снижении температуры в области сгорания, что грозит эффективности общего процесса. Для решения этой проблемы можно сконструировать водяную рубашку на дымоотводе. Здесь она не повлияет на качество горения. Исходя из перечисленных недостатков определённо видно, что аппарат без дополнений неприменим для отопления дома отработанным маслом.

‘ >Двухоборотный котел на Отработанном масле.Фото

Эксплуатационные расходы отопительных котлов на отработанном масле являются одними из самых низких, часто даже ниже стоимости газа. Дешевым является и процесс монтажа отопительного оборудования, а котлы, работающие на отработке, отличаются сравнимой с газовыми или дизельными аналогами надежностью.

Однако они все же не обрели широкую популярность в виду высокой исходной стоимости (обычно от 100 тыс. рублей), необходимости в постоянном ежесуточном уходе, менее функциональной автоматики и органов управления (за исключением крайне дорогостоящих моделей). Тем не менее, при понимании всех преимуществ и недостатков масляных котлов, выбор вполне может быть оправдан.

Что собой представляют котлы на отработанном масле

Для чего нужны и как применяются

Основными причинами выбора котлов с горелкой, работающей на отработанном масле, являются:

• в месте проживания временно отсутствует или не предвидится газовая магистраль;
• финансовая выгода, т.к. стоимость отработки является одной из самых низких среди вариантов топлива;
• свободный доступ к большим объемам отработки или возможность ее покупки за символическую цену (места наибольшего распространения – СТО и автомастерские, с/х предприятия, любого вида автопарки, заводы, ЖД депо);
• большая отапливаемая площадь, от 600-800 м².

Разрешение на монтаж отопительного оборудования не требуется, что еще сильнее упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м², достаточно 1,5-2,3 тонны топлива.

Устройство и принцип работы

Котлы с водяным отопительным контуром, работающие на отработанном масле – это исключительно напольные одноконтурные модели. Двухконтурных котлоагрегатов на сегодняшний день попросту не существует, как и энергонезависимых: генерируемого теплопарой напряжения не достаточно для работы турбонаддува, топливного насоса и автоматики.

Принцип работы котлов на отработке несколько отличается от дизельных или газовых аналогов в виду того, что топливо перед сжиганием необходимо предварительно разогреть до высоких температур. Для этого котлы оснащены двумя камерами: предварительного разогрева, которая обычно находится под внешней частью горелки, делая ее еще более габаритной, и камера сгорания – характерная всем котлам камера, где происходит сжигание топлива и аккумуляция теплообменником выделяемого при этом тепла.

Рассмотрим принцип работы котла на отработанном масле поэтапно:

1. Из внешнего бака для хранения топлива с помощью топливного насоса (в зависимости от модели, идет в комплекте) масло подается в камеру предварительного нагрева, поплавок регулирует его объем.
2. Нагревательный элемент (как правило ТЭН) разогревает масло до необходимой рабочей температуры (обычно 70-110°C, зависит от модели котла и горелки).
3. При достижении рабочей температуры, через форсунку топливо подается в камеру сгорания, где смешивается с первичным воздухом у подпорной шайбы. Для более эффективного сжигания и усиления потока тепла внутри камеры сгорания, подача смеси дополнительно усиливается работой турбонаддува.
4. Стенки камеры сгорания – это теплообменник, внутри которого находится теплоноситель.
5. Соответственно, теплообменника нагревается при сжигании топлива и передает тепло теплоносителю, который естественным или принудительным (с помощью циркуляционного насоса) образом циркулирует по системе отопления.

Существуют и вертикальные капельные модели с несколько другим устройством и принципом работы, например, отечественные EcoBoil и Ставпечь КДО:

1. Из внешнего бака для хранения топлива масло подается на раскаленную чашу внутри камеры сгорания.
2. При попадании на чашу, оно сразу же испаряется.
3. В камеру сгорания нагнетается воздух, воздушно-масляная смесь сгорает без следа.
4. Стенки камеры сгорания – это водяная рубашка, которая нагревается и передает тепло теплоносителю.

Сгорание воздушно-масляной смеси должно происходить при определенной производителем температуре (обычно это 600°C), при отклонениях даже на +-50°C сгорание будет не полным, что приведет к образованию токсических веществ, усиленному загрязнению камеры сгорания и других элементов котла. Именно поэтому пуско-наладку нового котла желательно доверить сертифицированному специалисту. Также многие производители не распространяют гарантию на котел, если в его паспорте не будет соответствующего штампа, поставленного специалистом по завершению пуско-наладочных работ.

Рассматривая стандартные и вертикальные модели, мы рекомендуем выбрать первые, их КПД обычно выше, а сажеобразование и загрязнение происходит на порядок медленнее. Рекомендуемая частота очистки моделей со стандартной конструкцией в среднем 1,5-2 недели, в то время как сажу и прочие продукты сгорания в вертикальных или самодельных моделях необходимо очищать ежесуточно (процесс занимает около 5 минут).

Расход топлива

В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).

Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.

Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.

Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования. Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза.

На практике котлы на отработке при отоплении среднестатистического дома площадью 100-120 м² потребляют 5-8 литров масла, в зависимости от степени утепления дома. Средняя стоимость отработанного масла на 2019 год порядка 8-15 руб. за литр.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Отзывы о бытовых котлах на отработке с водяным контуром: преимущества и недостатки

Преимущества	Недостатки
Доступность и символическая стоимость топлива	Высокая изначальная стоимость котлов – практически все модели стоят более 100 тыс. руб.
Простота и надежность – срок беспроблемной службы котлов на отработке сравним с газовыми или дизельными аналогами, но, разумеется, зависит от производителя	Необходимость в отдельном помещении под котельную
Экологичность – при правильной работе котла, топливо полностью сжигается, выделяя только безвредные азот и углекислый газ	Необходимость в качественной вентиляции
Простота монтажа и подключения – для установки котла не требуется оформлять разрешение, организовывать большие площади для хранения топлива не обязательно	Высокая шумность работы, однако, согласно отзывам владельцев котел не слышно даже через относительно тонкие стены котельной
Автономность – классические модели не требуют вмешательства человека и могут работать месяцами (за исключением необходимости в регулярной очистке)	Необходимость в регулярной очистке (каждые 24 час) более бюджетных вертикальных моделей
В среднем более низкий (на 3-7%) КПД, чем у газовых или дизельных аналогов (однако  это едва ощутимый недостаток в виду дешевизны топлива)
Отсутствие двухконтурных и настенных моделей
Автоматика недорогих моделей имеет довольно ограниченный функционал

Как выбрать котел на отработанном масле для отопления частного дома

Материал теплообменника

В котлах на отработанном масле используются два типа теплообменников:

• стальной – наиболее распространенный и недорогой в производстве, но изнутри сильно подвержен коррозии. Даже не смотря на обработку различными антикоррозийными составами, редко служит более 20 лет. Однако стальной теплообменник более легкий, устойчивый к перепадам температур и механическим ударам.
• чугунный – тяжелый и долговечный теплообменник. Чугун практически не поддается коррозии и служит не менее 30 лет. Однако он уязвим к механическим повреждениям и перепадам температур, а стоимость его производства позволяет использовать чугунный теплообменник лишь на самых дорогих моделях котлов.

Типы газовых горелок по регуляции пламени

Как и в газовых аналогах, горелка может быть:

• одноступенчатая – работающая в режиме вкл/выкл, т.е. не имеющая регулировки мощности;
• двухступенчатая – горелка, работающая на 50 или 100% мощности, что позволяет добиться большей экономичности, снизить нагрузку и увеличить срок службы;
• модулируемая – крайне редкое явления при работе с отработанным маслом, но и наиболее эффективное. Мощность горелки регулируется в диапазоне 10-100% (точный диапазон зависит от модели), что позволяет обеспечить непрерывное горение на минимальной мощности – наиболее оптимальный режим работы котла.

КПД

Коэффициент полезного действия (КПД) – это отношение объема потребляемого топлива к объему выделенной и аккумулированной теплоносителем тепловой энергии, простыми словами – эффективность котла. В среднем КПД котлов на отработке находится в пределах 85-90%, в зависимости от модели.

В отличие от газовых аналогов, где стоимость топлива в разы дороже, обращать внимание на КПД котлоагрегатов на отработке лучше определившись с остальными перечисленными критериями выбора.

Минимально необходимая мощность

Для стандартного среднестатистического дома без утепления, с кладкой в 2 кирпича и высотой потолков 2,7 м принцип расчета минимально необходимой мощности котла прост: 1 кВт на каждые 10 м² отапливаемой площади. Также мы рекомендуем закладывать запас мощности в 15-20%.

Например, для дома в климатической зоне Подмосковья площадью 200 м² минимально необходимая мощность котла – 200/10 * 1 * 1,15 = 23 кВт.

Такого метода достаточно в более, чем 95% случаев. Если же дом находится в крайней северной или крайней южной точках страны, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, с которыми мощность показатель может быть выше или ниже на 10-50%.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

Определившись с основными критериями выбора, стоит обратить на другие показатели, влияющие на комфорт эксплуатации котла:

• наличие звукоизоляции – слой звукоизоляции является редким явлением на котлах, сжигающих отработку в виду и так довольно шумной работы и установки их в отдельных помещениях. Однако некоторые модели способны издавать шум до 70 дБ, а производители далеко не всегда заботятся о звукоизоляции.
• функционал автоматики – помимо различных режимов работы и тонких настроек, просто необходимым для современного дорогостоящего котла отопления является наличие комнатного термостата, позволяющего регулировать работу котла в зависимости от температуры в помещении, что более правильно и экономично. Кроме того даже самые простые термостаты имеют множество настроек и возможность программирования работы котла на ближайшие сутки или недели, что позволяет существенно экономить топливо, например, запрограммировав на рабочее время (когда никого нет дома) снижение температуры до 15°C.
• безопасность – также важными для современного котла и безопасности системы отопления являются наличие защиты от перегрева, защиты от остановки циркуляционного насоса, режима предотвращения замерзания.

Лучшие известные производители и модели: характеристики и цены

DanVex B-30

Один из лучших котлов на отработке для отопления частного дома финского производства. Помимо версии мощностью 35,6 кВт, существуют и другие версии теплопроизводительностью 60-220 кВт. Отличается высокой надежностью, продуманной системой для упрощения обслуживания и очистки (например, увеличенный диаметр топки и дымогарных труб, вертикальный дымоход, благодаря чему сажа сыпится в зольник, открывающаяся вместе с горелкой дверца, благодаря чему доступ в камеру сгорания осуществляется по нажатию ручки).

Также котел известен компактными размерами, функциональной автоматикой с возможностью подключения GSM-модуля и одним из наиболее высоких для данного вида котлов КПД – 88%. Расход топлива при максимальной нагрузке 3,3 л/ч. Модель имеет все необходимые защитные функции и режимы, возможность подключения комнатного термостата и внешних датчиков температуры.

Единственными известными недостатками являются шумная работа, отсутствие в комплектации топливного насоса, большой вес (157 кг) и неоправданно высокая цена. Страна-производитель: Финляндия.

Стоимость: 250 000-275 000 руб.

NORTEC B70 (WB 40)

Модель российского производителя мощностью 40 кВт. По устройству и принципу работы не отличается от вышеупомянутого финского аналога, оснащен все таким же теплообменником из жаропрочной стали, менее удобен в обслуживании, уступает по качеству материалов и сборки, имеет большие габариты и менее функциональные органы управления.

Однако также имеет и существенные преимущества в виде гораздо более низкой стоимости, полноценного топливного узла (насос, фильтры, бак), идущего в комплекте с котлом, возможности работы на большом количестве видов топлива (мазут, сырая нефть, печное топливо).

Стоимость: 146-175 тыс. руб.

EcoBoil-18

Вертикальная модель капельного типа российского производства мощностью 15 кВт. Отличительным чертами модели являются крайне бюджетная стоимость, компактные размеры, надежность и наличие маслонасоса в комплекте. Помимо отработки, способен сжигать керосин. Модель оснащена одним из лучших в сегменте капельных масляных котлов блоком автоматического управления, но стандартным моделям, распыляющим топливо, автоматика все же уступает.

Также известными недостатками являются необходимость в ежесуточной очистке и отечественное качество сборки. Согласно практике монтажа и отзывам владельцев, во всех случаях модель беспроблемно работает уже на протяжении более 7 лет.

Стоимость: 36 800-39 900 рублей.

Ставпечь КДО-2

Еще одна отечественная модель капельного типа мощностью 28 кВт. Котел имеет ту же конструкцию и принцип работы, что и EcoBoil, однако имеет более высокую стоимость при менее функциональной автоматике. Преимуществом является съемная пиролизная чаша (в которой испаряется масло), это облегчает ее очистку, а в случае прогорания ее легко можно заменить.

Стоимость: 44 500-50 000 руб.

Цены: итоговая таблица

Модель	Цена, руб.
DanVex B-30	250 000-275 000
NORTEC B70 (WB 40)	146 000-175 000
EcoBoil-18	36 800-39 900
Ставпечь КДО-2	44 500-50 000

Регулярное техническое обслуживание

Отработанное масло, в отличие от дизеля или газа, – грязное топливо, даже не смотря на наличие фильтров. Поэтому сажеобразование и загрязнение основных рабочих элементов котла на порядок выше. Отсутствие регулярной чистки приводит не только к существенному снижению КПД, но и к более серьезным неполадкам.

Итак, котлы на отработанном масле нуждаются в очистке:

1. Внутренних стенок теплообменника (каждые 1-3 месяца). После выключения и полного остывания котла (примерно спустя 1 час), с помощью металлического ёршика, скребка, металлической щетки или любого удобного инструмента необходимо хорошо очистить поверхность. Также очищаем зольный ящик.


2. Горелки (каждые 1-2 месяца). Этот пункт применим к стандартным котлам, где для распыления топлива используется форсунка, именно ее и нужно очистить. Сделать это можно металлической щеткой, тканью или наждачкой-нулевкой, в зависимости от степени загрязнения. Если отверстие форсунки забито, необходимо прочистить его проволокой и хорошо продуть. Будьте аккуратны и не допускайте механических повреждений форсунки или изменения заводского диаметра ее отверстия. Также желательно очистить трубки подачи воздуха и масла.
3. Чаши (каждые 24-48 часов). Этот пункт применим к вертикальным капельным котлам. Выключаем котел, дожидаемся пока догорит топливо, после чего сработает датчик пламени и котел остановится. Скребком и металлической щеткой очищаем чашу, выгребаем золу из зольного ящика. Процесс чистки занимает до 5 минут. По завершению переводим котел в стандартный рабочий режим.

При высокой пыльности помещения, хотя бы раз в сезон необходимо очищать и вентиляторы турбин. Подробные индивидуальные алгоритмы и требования к регулярности всегда описаны в инструкции по эксплуатации котла.

<index>

Общая информация

Цены на традиционные виды топлива постоянно растут – дрова и уголь, газ и электричество дорожают. Это и вызывает необходимость поиска новых вариантов отопления дома. В последние годы растет популярность отопления на отработанном масле. Это обусловлено тем, что цена на оборудование в данном случае – почти такая же, как и у газового котла, а эксплуатация обойдется намного дешевле.

Приобрести котел, который осуществляет масляное отопление, очень просто – практически в любой магазине стройматериалов или же на заказ. Также можно создать такое оборудование самостоятельно – ведь его структура довольно проста, особых умений здесь не потребуется.

Котел на отработанном масле

Если вы хотите сделать отопление на отработке в жилом доме, то здесь нужно будет брать котел в стандартном исполнении. Такие устройства – современны, они достаточно автономны и безопасны.

Заметим, что эксплуатировать такие котлы – комфортно, так как здесь нет характерных запахов, а при работе не появляется никаких неудобств. А так как котел автоматизирован, то пользоваться им могут даже люди без специальных знаний.

В чем же заключается принцип работы таких котлов? Процесс сжигания масла, которое использует масляная система отопления, не будет сопровождаться чадным дымом и газом, так как все масло сгорает на 100%, углекислый газ выделяется в избытке. Фактически масло в системе отопления – это уже отходы, поэтому котел и установка оборудования окупаются в первые годы работы.

Рекомендуем к прочтению:Паровое отоплениеСхема работы котла на отработке

Отметим, что наиболее распространенными котлами для промышленности служат устройства отечественного производства и производства Финляндии. Отечественные котлы – очень надежны, а финские – экономичны.

Виды котлов для отопления на отработке

Составные части котла на отработанном масле

Принцип работы таких котлов основан на том, что сгорает смесь паров отработанных масел и воздуха, который подается вентилятором компрессорного принципа. Силу огня можно регулировать обычным шлангом с клапаном. Вентилятор – это единственная подвижная составляющая котла, поэтому вентилятор может со временем сломаться. Но в целом, котел очень редко потребует ремонта. Поломка может произойти, только если плохо обслуживать котел или использовать грязное масло.

Водогрейные котлы предназначаются для того чтобы греть воду, по сути – это полноценные бойлеры.

И принцип работы такие котлы используют платформенный: котел обогревает плоскость, куда установлена емкость с водой. На выходе из резервуара ставится маленький насос, он служит для регулирования давления  системе. Отметим, что изменять температуру воды будет трудно, в резервуаре она может составлять 80-100 градусов по Цельсию. Обычно система отопления на отработанном масле с целью нагрева воды применяет резервуары на 60-140 литров. Нагревается вода примерно за 2 часа, а это – в 2 раза меньше, чем в обычном бойлере.

Котел-бойлер на отработанном масле

Водогрейный котел имеет два режима нагревания – быстрый (для воды, которую только что набрали или которая остыла) и поддержки температуры (отопление отработанным маслом – в режиме «фитиль», так потребляется много топлива, а если резервуар с водой маленький, то могут возникнуть выбросы чадного газа, для отведения которого нужно сделать дополнительный дымоход).

Рекомендуем к прочтению:Твердотопливное отопление

Водогрейные котлы, производящие отопление дома на отработанном масле, обычно ставят в подвалах, так как они нетранспортабельны.

Еще один подвид – это бытовые котлы. Они являются многофункциональными агрегатами.Обычно такие котлы осуществляют  отопление загородного дома отработанным маслом в тех домах, которые не имеют водяной системы отопления. В таких устройствах есть система очищения газов, которая делает котел практически работающим без дыма. Расход такого материала, как трансформаторное масло в системе отопления, очень низкий, если сравнивать с предыдущими подвидами.

Бытовой котел на отработке

Основное достоинство такого устройства – это его мобильность. Такой котел можно транспортировать даже в багажнике легкового авто. Кроме того, в такое отопление на отработке своими руками можно подсоединить горелку, бойлер, обогреватель и т.д. Также бытовой котел можно использовать даже на природе  при поездках – он может выполнять функции плиты для приготовления пищи, обогревателя, нагревательного элемента. Самое главное в данном случае – это обеспечение необходимой для монтажа пожаробезопасной площади или углубления в земле на 30 см.

Преимущества и недостатки

Среди преимуществ отопления отработанным маслом можно отметить следующие моменты:

• Довольно небольшая стоимость техники. Кроме того, оборудование даже можно сделать самостоятельно.
• Доступность топлива. Иногда отработанное масло может вообще достаться бесплатно. А для тех производств, где такого масла много – это идеальное решение.
• Эффективность и функциональность устройств.

Отметим один недостаток – это требовательность некоторых систем к качеству масла, которое используется.

Итоги

Таким образом, масляное отопление своими руками – это довольно экономная система, в то же время, достойная, чтобы заменить другие системы отопления. Такие системы также применяются и для автономного отопления. Однако специфика данного варианта – как раз в применяемом топливе, поэтому данная альтернатива рассматривается как крайний случай: когда нет других вариантов или очень много запаса отработанного масла. Основная сфера применения таких устройств – это промышленные предприятия, где среди отходов – в большом количестве отработанное масло.

</index>

В последнее время на рынке увеличилось предложение котлов, предназначенных для работы на отработанном масле, которое является недорогом высококалорийным топливом.

Причём в качестве такового может использоваться практически масло любого типа:

• трансмиссионное;
• гидравлическое;
• трансформаторное;
• имеющее растительное происхождение.

Наиболее эффективно использовать котел отопления на отработанном масле для отопления и горячего водоснабжения, можно на объектах, на которых в процессе основной деятельности скапливаются большие объёмы отработанных масел: автосервисы, гаражи, промышленные объекты.

Установленные здесь печи отопления на отработанном масле позволяют использовать их вдвое эффективнее:

• топливо не приходится закупать и завозить;
• отработку не приходится вывозить и оплачивать её утилизацию.

От марки выбранного вами котла во многом будет зависеть стоимость выполнения монтажных работ и величина эксплуатационных расходов на отопление дома отработанным маслом в будущем. При более высокой стоимости котлов, предназначенных для использования в качестве топлива отработанных масел, средние эксплуатационные расходы за весь период эксплуатации делают их более привлекательными.

Преимущества и недостатки способа отопления частного дома отработанным маслом

Система отопления на отработанном масле своими руками, конструктивно практически ничем не отличается от СО, в которых устанавливаются котлы на иных видах топлива. Главное отличие в конструкции самого котла, принцип работы которого заключается в следующем.

В испарительную камеру, которую имеет любой котёл отопления на отработанном масле, функционирующий на отработке, маслонасосом подаётся масло б/у, которое испаряется на дне данной камеры. Пары масла перемешиваются с воздухом и сжигаются в топливнике.

Выделяемое при этом тепло нагревает водяную рубашку, по которой движется теплоноситель, с внешней стороны. Изнутри рубашка прогревается теплообменником, в который подаются газы из топки. Проходя через него, газы полностью остывают и выводятся в дымоход.

Отопление отработанным маслом рекомендуется проводить после его предварительной очистки от имеющихся примесей, что позволяет дожигать его более эффективно.

Бесспорными достоинствами, которыми обладает отопление дома отработкой, являются:

1. Его привлекательная цена. Отработанное масло, являющееся топливом для подобных котлов, дёшево и вполне доступно для приобретения. А котлы несложно изготовить самостоятельно, причём обеспечив им, при этом, высокие эксплуатационные характеристики.
2. Высокая экологичность варианта. Собственно утилизация (а именно этим, по сути, и является процесс сжигания отработки) веществ, являющихся загрязнителями внешней среды, сама по себе уже является эффективной мерой защиты экологии и сохранности природных ресурсов. Масло сгорает в таких котлах практически на 100%, что исключает возникновение копоти и чёрного дыма и каких-либо токсичных отходов.
3. Котлы выполняются как закрытые системы, поэтому продукты сгорания в помещение, в котором расположен котёл, не попадают.
4. В качестве топлива могут использоваться любые марки и типы масла, а также их смеси в любых пропорциях.
5. Котлы имеют компактную конструкцию. Они обеспечивают возможность быстрого обогрева помещения и поддержку температуры в заданных диапазонах.
6. Высокий комфорт. Полное отсутствие неприятных запахов и посторонних звуков, присущих, например, процессу работы котлов на солярке.

Система отопления указанного типа просто монтируется и легко эксплуатируется. Простая элементная база и возможность высокой автоматизации – вот отличительные показатели данной СО.

Распространенные модели агрегатов, работающих на отработанном масле

Несмотря на то, что отопление дома на отработке своими руками, включая котёл для работы на использованном масле, изготовить несложно, потребители предпочитают использовать котлы заводского производства.

В первую очередь это объясняется тем, что пожары. Возникшие при использовании самодельных котлов, страховыми компаниями к страховым случаям не относятся и страховки, соответственно, не выплачиваются.

Котлы на отработке марки «Яик»

В настоящее время на нашем рынке котёл отопления на отработке широко представлен продукцией российских производителей. В частности, выпускаемой на базе котлов марки «Яик».

Они проходят незначительную доработку, оснащаются специальной горелкой и могут использоваться после этого для работы на отработанном масле. Горелка с термостатом позволяет котлам после того, как выгорает твёрдое топливо, в автоматическом режиме переходить на сжигание отработки. В качестве базовой модели подобным доработкам подвергается марка КС-ТГЖ.

Отопление дома на отработке своими руками чаще всего выполняется с использованием именно этого изделия.

В зависимости от типа горелки и версии базового котла тепловая мощность на выходе при сжигании отработки может составлять от 16 до 50 кВт/час, а расход топлива – (1,6 – 5,0) литров в час.

Агрегаты производства «OLB»

Южнокорейская продукция занимает весьма широкую часть сегмента рынка котлов, рассчитанных на работу с отработкой.

В качестве базовой линейки котлов, которые позволяют обустроить в доме отопление на отработанном масле своими руками, рассматриваются котлы модельного ряда «OLB». В торговых сетях они предлагаются в следующей комплектации:

• Собственно котёл OLB-250/350F-R различных тепловых мощностей (29.0 – 35.0)кВт;
• Горелка универсальная – AL-4T, либо AL-10V (кроме отработанных масел работает на всех иных типах жидкого топлива, кроме мазута);
• Комплект автоматики;
• Топливный насос, оснащённый плавающим топливозаборником;
• Компрессор воздушный.

Модели котлов «ACV»

Бельгия также достаточно давно и успешно предлагает потребителям отопительные котлы различных типов. Чаще всего встречается продукция компании ACV. Линейка указанных котлов рассчитана на мощности 16,6-51 кВт.

Чисто котлами, используемыми для монтажа отопления дома отработанным маслом своими руками, являются котлы N1, N2, N3 серии Nmini. Они рассчитаны на максимальные температуры прогрева до +90 градусов, max рабочее давление до 3 бар и адаптированы под российские параметры энергоснабжения (230 В/50Гц).

Устройства марки «REX»

Линейка современных котлов, применяемых для создания системы отопления на отработке своими руками, будет неполной, если не упомянуть итальянские котлы REX.

Это стальные двухходовые водогрейные котлы мощностью 70 – 1300 кВт. Максимальное рабочее давление в указанных котлах составляет 6 бар. А прогрев воды может осуществляться до + 110 градусов.

Используемые источники:

• https://ventcondition.ru/otoplenie-svoimi-rukami-kotel-otrabotke/
• https://oventilyacii.ru/otoplenie/otoplenie-na-otrabotannom-masle-svoimi-rukami.html
• https://gradusplus.com/kotly/zhidkotoplivnye/kotly-na-otrabotannom-masle-s-vodyanym-konturom-dlya-otopleniya-chastnogo-doma/
• https://otoplenie-doma.org/otoplenie-na-otrabotannom-masle.html
• https://vse-otoplenie.ru/otoplenie-na-otrabotannom-masle
