Сегодня выбор многих наших соотечественников все чаще падает на размеренную и спокойную жизнь за городом. Собственный дом становится той тихой гаванью, куда хочется вернуться после трудного дня в шумном и загазованном мегаполисе. Насколько теплой (во всех смыслах) будет встреча с жилищем, во многом зависит от качества работы отопительного оборудования. Ведь правильный монтаж системы отопления — залог не только уюта и комфорта, но и безопасности дома и всех жильцов.
Требования к монтажу систем отопления
Будет ли организована система отопления частного дома с нуля или модернизирована старая, первое, с чего стоит начать, — это ознакомиться с нормативной документацией, регламентирующей введение в строй оборудования и его дальнейшую эксплуатацию. Знакомство с этим, пусть и не очень увлекательным, документом займет не больше получаса, зато обезопасит вас на долгие годы.
Это важно С 2004 года на территории Российской Федерации действуют СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», которые распространяются на системы теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений. В них указаны нормы санитарной, экологической, пожарной безопасности при пользовании данными системами, а также требования к их надежности и энергосбережению.
Есть базовые требования, на которые нужно обратить пристальное внимание. Самое главное, что следует учитывать при монтаже котлов отопления, труб, радиаторов и другого оборудования, —пожаро- и взрывобезопасность. Поэтому при установке отопительного оборудования стоит убедиться, что оно будет находиться в свободном доступе для периодического контроля и чистки системы, а в случае выхода из строя какого-либо элемента его можно будет легко отремонтировать или заменить. Пренебрежение такими простыми правилами может привести к серьезным последствиям.
Вот несколько правил, которые позволят сделать дом теплым и безопасным:
- Температура теплоносителя, если такой используется в системе отопления, должна быть на 20°С ниже температуры самовоспламенения/испарения вещества. Если вы используете в качестве теплоносителя воду температурой выше 105°С, следует предотвращать ее вскипание. Температура кипения зависит от изменения давления жидкости. Так, при давлении в 2 атмосферы вода закипает только при +120°С.
- Температура поверхности открытых элементов системы не должна превышать максимально допустимую.
- Теплоизоляция приборов и оборудования системы должна быть организована так, чтобы защищать от ожогов, уменьшать потери тепла, исключать конденсацию и предотвращать замерзание теплоносителя в неотапливаемых помещениях.
- Необходимо изолировать горячие конструкции системы, если они могут повлечь воспламенение газов, аэрозолей и пыли в помещении. При этом температура на поверхности теплоизоляции должна быть на 20°С ниже температуры самовоспламенения.
Этапы монтажа системы отопления
В новом частном доме общий вид системы отопления, ее схему и все нюансы лучше продумать на этапе проектирования и строительства здания. Так вы сразу будете представлять, нужно ли вам отдельное помещение для котельной, где проложить технологические ниши для разводки элементов системы и установки оборудования. Это значительно упростит дальнейшие работы и сократит время монтажа. К тому же, если вы собираетесь спрятать трубы, то следует об этом позаботиться до начала отделочных работ. Удобнее всего провести монтаж труб отопления перед тем, как будет залита стяжка пола.
Приступать к монтажным работам можно только после закрытия теплового контура здания, то есть после установки окон и покрытия крыши. Большую роль играет сезон. Лучше оставить эти работы на теплый период года, так как низкие температуры ухудшают качество сварки и увеличивают ломкость элементов из металлопласта. И, конечно, необходимо рассчитать время монтажа так, чтобы к началу отопительного сезона система была проверена и запущена. Это позволит встретить суровую русскую зиму в теплом и уютном доме.
Весь монтаж отопления дома можно поделить на несколько этапов:
- выбор системы, проектировочные и расчетные работы;
- подбор и покупка материалов и оборудования;
- устройство котельной и монтаж ее составных частей либо установка котла в другом помещении (если выбранная модель это позволяет);
- установка радиаторов;
- пусконаладочные работы.
Важный вопрос, который предстоит решить, — это выбор системы отопления. Их существует несколько: воздушная, электрическая, открытая и традиционная с жидкостным теплоносителем.
В воздушной системе теплоносителем является, как следует из названия, воздух, который забирается снаружи, нагревается и по системе воздуховода распределяется по помещениям. Это самая безопасная система. Но она сложная и затратная в части монтажа и обслуживания, а также имеет низкую теплоотдачу.
Самой, пожалуй, неприхотливой в эксплуатации и экологичной является электрическая система отопления . Здесь теплоносителем могут служить электрические конвекторы, автономные масляные и инфракрасные батареи, тепловентиляторы, электрокамины. Минус такой системы налицо — большие счета за электроэнергию и полная зависимость от стабильной подачи последней.
В открытых системах для обогрева используются печи и камины, в топке которых разводят огонь. Эффективность таких систем довольно низкая, и они подойдут только для небольших дачных домиков.
Традиционной считается система отопления с жидкостным теплоносителем , которая включает в себя теплоисточник (котел), теплопроводы и отопительные приборы (радиаторы). В центре классической системы находится котел отопления. К его выбору стоит подойти особенно тщательно, основательно взвесив все плюсы и минусы каждой модели.
На заметку Воду в системе отопления с жидким теплоносителем рекомендуется полностью заменять не реже, чем раз в семь лет. Если используется антифриз, то его замена производится раз в 3–4 года, в зависимости от спецификации. Во время замены теплоносителя систему следует также промыть.
Котлы отопления для частного дома различаются по типу топлива: газовые, жидкотопливные, твердотопливные (уголь, дрова, брикеты, биогранулы) и электрические. Прежде чем сделать выбор в пользу того или иного вида, следует подумать, какой из вариантов топлива будет экономически выгоден. Пролегает ли рядом с домом сетевой газопровод? Есть ли проблемы с подачей электроэнергии? Доступно в регионе жидкое или твердое топливо?
Так, самыми простыми в обслуживании и недорогими считаются электрические котлы отопления, но обогрев большого дома таким способом будет крайне затратным. Экономически выгодно отапливать частный дом сетевым газом, правда, установка газового котла потребует значительных сил и денежных вложений при оформлении в соответствующих органах. Если решено использовать жидкое или твердое топливо, придется решать вопрос не только с обустройством отдельной котельной, но и с хранением дров, солярки и т.д. Та же проблема встанет, если вместо сетевого газа будет использован сжиженный.
После того как будет определен центральный элемент системы отопления вашего дома, можно приступать к разработке схемы и проектной документации . Создать схему монтажа системы отопления возможно самостоятельно, особенно если речь идет о небольшом доме. В ней обязательно указывается:
- место установки котла;
- место монтажа радиаторов;
- детальный план разводки трубопровода с указанием кранов, фитингов и прочих элементов;
- описание системы устранения продуктов сгорания, если таковые имеются.
Проект отопительной системы можно заказать у организации или проектировщика, имеющих разрешения на проведение данного вида деятельности. Довольно часто подобные услуги предоставляют компании, которые занимаются монтажом систем отопления и продажей необходимого оборудования. Таким образом удастся комплексно решить «отопительный вопрос» в вашем частном доме. На выходе клиент получает документ, в который войдет текстовая часть, схемы и чертежи. В проекте будут прописаны все нюансы, необходимые для осуществления монтажных работ: общая конфигурация сети, тип разводки, характеристики теплогенератора и трубопроводов, размеры и расположение приборов отопления и прочего оборудования, их спецификация. Также в проекте будут указаны требования к котлу, отопительным приборам, оборудованию автоматики и терморегулированию, насосам, коллекторам, дымоходам, трубопроводам и т.д. По желанию можно рассчитать стоимость монтажа и материалов.
Теперь, вооружившись проектной документацией и схемой системы отопления, можно приступать к следующему этапу — непосредственному монтажу отдельных элементов. И начать следует с горячего «сердца» дома — котла. Модели малой мощности (до 60 кВт) можно установить в любом бытовом помещении: на кухне, в кладовой или прихожей. Для более мощного агрегата придется обустроить специальную котельную с хорошей системой вентиляции. Монтаж котла отопления в доме осуществляется согласно требованиям, которые обычно указываются в руководстве к оборудованию. Но есть и общие правила.
С лицевой стороны котла необходимо оставить минимум метр, а по бокам и сзади — 0,7 м. Если в процессе эксплуатации вам нужно будет обслуживать котел с тыльной стороны или сбоку, смело оставляйте 1,5 м. Котел должен располагаться не ближе 0,7 м по отношению к другому оборудованию. Между двумя котлами следует оставить расстояние не меньше метра или не меньше двух метров, если они расположены напротив. К монтажу настенного котла отопления требования более щадящие, достаточно просто оставить необходимый проход спереди для удобства эксплуатации.
Итак, котел установлен, самое время подумать о дымоходе, который будет выводить наружу продукты горения. Ошибки в организации дымохода чреваты серьезными последствиями: возникновением пожара и отравлением угарным газом. Дымоход может быть выполнен из кирпича, металла или керамики.
- Кирпичные дымоходы используются совместно с твердотопливными котлами. К плюсам кирпичных конструкций относится их низкая теплоотдача, но качественный монтаж такого дымохода может осуществлять только опытный печной мастер. К тому же кирпичный дымоход дополнительно нагружает фундамент.
- Его металлический «собрат» имеет большую стойкость к химическому и механическому воздействию, поэтому не противопоказан современным газовым и жидкостным котлам. Так как такие дымоходы собираются из модулей, их монтаж можно произвести самостоятельно, следуя инструкции к оборудованию. Но, в отличие от кирпичных, для металлических дымоходов характерны большие потери тепла.
- Золотой серединой являются дымоходы из керамики . Они сочетают в себе модульную конструкцию и низкую теплоотдачу. Такой дымоход обойдется вам дороже, чем металлический, но дешевле кирпичного. Единственным ограничением керамического дымохода является его строгая вертикальная конфигурация.
Кроме того, дымоходы отличаются по способу размещения. Внешний дымоход выводят по наружной стороне стены, ближайшей к котлу. К такому способу организации дымохода обычно прибегают, если в доме устанавливают теплоисточник, который не был предусмотрен при проектировании. Несмотря на то, что внешние дымоходы не пользуются популярностью в России, процесс их прокладки довольно простой и экономит место внутри дома. Внутренний дымоход придется вести через межэтажные перекрытия и крышу, зато такой способ снижает теплопотери и расход горючего во время эксплуатации.
Какой бы дымоход ни был выбран, нужно придерживаться ряда правил при его устройстве:
- дымоход должен оканчиваться козырьком, чтобы избежать попадания влаги и посторонних предметов;
- предпочтительна круглая форма дымохода: так в нем меньше скапливаются продукты горения;
- дымоход должен оканчиваться на 0,5–1,5 м выше конька и на 0,5 м — выше плоской поверхности крыши;
- количество поворотов (если позволяет конструкция) дымохода не должно превышать трех;
- внешний дымоход выводится наверх на расстоянии не менее 0,5 м от крыши.
Монтаж труб системы отопления частного дома зависит от того, какая схема выбрана на этапе проектирования: однотрубная или двухтрубная. В первом случае радиаторы соединяются последовательно, по одной трубе, образуя замкнутый круг. В двухтрубной системе теплоноситель приходит к радиаторам по одной трубе, а его возврат происходит по другой. С первого взгляда первый вариант кажется менее затратным, поскольку можно сэкономить на материалах. Но на деле он менее надежный, и всегда есть риск, что последняя батарея в цепочке будет холодной. Впрочем, в небольшом доме организация однотрубной системы вполне оправдана.
Что касается материала, то сегодня на рынке представлено несколько видов металлических и полимерных труб. Монтаж труб отопления из меди и нержавеющей стали обойдется вам довольно дорого, зато эти материалы самые надежные и долговечные. Оптимальный вариант — полиэтиленовые и металлопластиковые трубы. Они дороже, чем, например, полипропиленовые, но менее прихотливые при монтаже, имеют более привлекательный внешний вид и хороший уровень надежности.
Одним из финальных этапов является подключение радиаторов. Чтобы ваш дом не терял тепло, важно правильно их расположить под окном. При монтаже радиаторов системы отопления следует соблюдать следующие расстояния:
- до пола — 8–12 см;
- до подоконника — 10–12 см;
- до стены — 3–5 см;
Также радиатор должен занимать не менее 70% оконного проема, иначе на окнах будет образовываться конденсат.
Существует два типа подключения радиаторов: нижний и боковой. Причем боковое подключение может быть диагональным и односторонним (когда подача теплоносителя в радиатор происходит сверху, а обратно выходит снизу), а также возможно седельное подключение. Для первого варианта характерны наибольшие потери тепла, но при таком подключении трубы можно проложить по полу или вовсе спрятать в стяжку.
Итак, система отопления в доме смонтирована и готова к запуску. Но прежде всего ее необходимо испытать. Пусконаладочные работы включают в себя опрессовку, пробный запуск и отладку. После пробного запуска систему отопления необходимо внимательно осмотреть. В случае обнаружения протечек следует исправить недочеты и испытать еще раз.
Монтаж системы отопления частного дома — это длительный процесс, который потребует от вас не только физических усилий и материальных расходов, но и пристального внимания к множеству деталей. Кто-то предпочитает обустраивать свое жилище только собственными руками, окунаясь с головой в данный вопрос. Другие доверяют установку системы отопления специалистам, предпочитая лишь контролировать процесс. Есть и промежуточные варианты, когда часть работ выполняет специализированная организация, а более легкие этапы вы берете на себя. Какой вариант выбрать — решать вам, важно помнить, что качественная организация системы отопления — это не только гарантия тепла в вашем доме, но и вопрос безопасности.
<index>
Виды отопления
За многовековую историю человечеством изобретено множество самых разных способов обогрева, все их просто перечислить будет достаточно затруднительно, но некоторым из них необходимо отметить особо.
Печное отопление
Один из древнейших способов обогрева жилища. Наиболее популярен в местах, расположенных, как говорится, в «глубинке». Отличается простотой, доступностью и достаточно большой универсальностью относительно выбора вида топлива, а также других, дополнительных способов использования печей.
Печное отопление
Воздушное отопление
В достаточной мере популярный вид обогрева жилища. Может быть выполнен как:
- централизованный, когда горячий воздух по системе воздуховодов подается в различные помещения из какого-то единого центра;
- местный, путем установки специальных отопительных приборов, типа печей Буллерьяна, Бутакова и других аналогичных, способных обогревать отдельные помещения.
Схема воздушного отопления
Подобный способ позволяет обеспечить быстрый прогрев помещений, но не касаясь всех его достоинств и недостатков, необходимо отметить уменьшение содержания кислорода в нагреваемом воздухе. Печное отопление можно считать одним из видов воздушного.
Электрическое отопление
Универсальное, общедоступное отопление. Позволяет применять автоматизированные средства контроля за температурой, отличаясь при этом достаточно высокой эффективностью. Основной вопрос, связанный с использованием подобного способа обогрева, – стоимость электроэнергии.
Электрический котел
Водяное отопление
Один из часто применяемых способов обогрева жилых помещений. Может считаться универсальным видом отопления как по видам топлива, так и по возможностям. В этом плане стоит отметить, что он может быть реализован как с помощью специальных отопительных приборов (радиаторы отопления, конвекторы и др.), так и с помощью так называемых «теплых полов».
Схема водяного отопления
Какое отопление выбрать?
Пытаясь определить, каким будет отопление вашего дома, стоит обратить особое внимание на топливо, под которое оно рассчитано. Как правило, лучшим считается магистральный газ. Но возможно применение и других видов топлива, установка систем отопления, и водяного в том числе, очень часто подразумевает использование таких его видов как:
Рекомендуем к прочтению:Как сделать отопление, установка и монтаж
- жидкого (солярка);
- твердого (дрова, торф, уголь, и т.д.);
- газа.
Другим фактором, определяющим выбор отопления, является его автономность, т.е. способность работать без дополнительных внешних ресурсов, например, того же самого электричества.
Так, проведя монтаж систем отопления и водоснабжения, в которых используется естественная циркуляция воды, вы можете быть уверены, что даже при отсутствии электроснабжения по тем или иным причинам, обогрев вашего дома не нарушится.
Конечно, существуют и другие факторы, которые надо учитывать, определяя какой будет система отопления, но в любом случае это только ваш выбор.
Водяное отопление, что надо знать и что нужно для его монтажа
Оно бывает с естественной и принудительной циркуляцией. Также стоит отметить, что система может быть открытого и закрытого типа. А в качестве теплоносителя чаще всего применяется вода или, например, антифриз. Обычно система обогрева бывает закрытого типа с использованием воды.
Закрытая система водяного отопления
Водяное отопление, естественная циркуляция
Как уже отмечалось, достоинством такого отопления будет полная автономность. Достаточно иметь источник водоснабжения и доступный вид топлива для работы такого обогрева. Правда, монтаж отопительной системы подобного типа требует обязательного соблюдения определенных требований:
- котел необходимо размещать в самой нижней точке контура циркуляции теплоносителя;
- трубы отопления должны быть большого сечения;
- монтаж отопительной системы должен выполняться с уклоном, т.е. трубы должны иметь уклон в сторону радиаторов и котла отопления, чтобы теплоноситель поступал самотеком;
- ограниченная площадь (до ста пятидесяти кв. м.), которая может быть обогрета с использованием подобного метода.
Схема отопления с естественной циркуляцией
Водяное отопление, принудительная циркуляция
В этом случае схема монтажа системы отопления в свой состав включает циркуляционный насос. Благодаря ему нет необходимости придерживаться описанных выше требований, вся система становится более универсальной и может работать в любых условиях.
Водяное отопление с принудительной циркуляцией
Достоинством подобного типа отопления является и то, что у него нет ограничений на размер обогреваемой площади. Кроме того, эффективность обогрева подобной системы отопления оказывается гораздо выше.
Что необходимо для монтажа отопления?
Для того, чтобы создать автономный обогрев, необходимы:
- Нагревательный котел. Они могут быть рассчитаны на разный вид топлива (газовое, жидкое или твердое) и на разную мощность. Нужную мощность требуется определять в соответствии с размерами обогреваемой площади и возможными потерями тепла. При выборе котла надо учитывать использование для хозяйственных нужд горячей воды. Чтобы иметь такую возможность необходимо выбирать двухконтурный котел.
- Радиаторы отопления. По большому счету, тип радиатора (алюминиевые, чугунные или из другого материала) не имеет значения. Лучше всего, когда они имеют возможность установки дополнительных секций и рассчитаны на подключение к выбранному вами диаметру трубы.
Металлически радиаторы отопления
- Трубы. На сегодняшний день выбор возможного их типа достаточно обширен. Это могут быть стальные (устаревшие, требующие постоянного обслуживания и замены), пластиковые, медные и т.д. Наиболее применяемыми являются металлопластиковые, отличающиеся дешевизной и не требующие особых навыков при их монтаже.
- Краны, фитинги, коллекторные распределители, фильтры. Элементы, позволяющие соединять отдельные части в единую систему, обеспечивающие ее нормальное функционирование и возможность проведения необходимых регулировок.
- Расширительный бачок. При нагреве вода расширяется и для компенсации этого расширения и исключения разрыва труб он и нужен.
- Циркуляционный насос. Нагревательные котлы некоторых моделей имеют встроенный насос, но если его нет, то придется ставить дополнительно.
Циркуляционный насос
Каким может быть монтаж водяного отопления
Рассматривая задачу, как смонтировать систему отопления, необходимо учесть, что она может быть выполнена различными способами. Это может быть как однотрубное, так и двухтрубное отопление.
Рекомендуем к прочтению:Монтаж отопления в частном домеОднотрубная и двухтрубная системы отопления
Однотрубная схема подключения системы отопления рассчитана на прохождение теплоносителя последовательно через все радиаторы и последующий его возврат в нагревательный котел. Из-за того, что для реализации такого подхода требуется меньшее количество труб, то соответственно система подключения отопления получается дешевле. Кроме того, по той же самой причине оказывается меньше и сама стоимость монтажа системы отопления.
Двухтрубная технология монтажа системы отопления рассчитана на подвод и отвод теплоносителя к каждой батарее. В этом случае для выполнения работ требуется больше труб, да и стоимость установки системы отопления будет выше из-за увеличенного объема работ.
Более подробно о различных видах отопления и о том, как правильно смонтировать систему отопления, можно узнать с помощью видео
Порядок проведения работ
Последовательность монтажа системы отопления учитывает выполнение таких работ:
- Проектирование, расчет и подбор необходимого оборудования.
- Установка отопительного котла.
- Установка радиатора, монтаж труб и необходимого дополнительного оборудования.
- Проверка работы системы и ее испытание.
Как выполнить монтаж?
Автономное отопление – достаточно сложная система, и при ее создании необходимо принять во внимание большое количество факторов, про которые порой многие и не слышали. Проектирование и правильный монтаж системы отопления гарантировано можно получить, если доверить его организациям и фирмам, занимающимся этим профессионально. Тогда монтаж системы отопления под ключ вам будет обеспечен.
Чертеж отопления двухэтажного дома
Во многих случаях подобные организации выполняют подборку и закупку необходимого оборудования, а не только его монтаж. Вам только останется подписать акт на монтаж системы отопления после выполнения работ, причем вы можете рассчитывать, что все будет сделано с учетом требований СНИП. Как правило, все согласовывается на этапе заключения договора, при этом составляется смета на монтаж системы отопления и проведение прочих необходимых работ.
Другим вариантом проведения отопления будет приглашение частных мастеров. В этом случае расценки на монтаж системы отопления будут ниже, но существует вероятность того, что в дальнейшем вам не удастся найти этих мастеров для устранения выявленных замечаний.
Не стоит исключать вариант самостоятельного выполнения монтажа автономного обогрева в доме. Есть множество учебных материалов и курсов, позволяющих выполнить подобную работу. В этом случае стоимость всей системы будет определяться только затратами на приобретение материалов и оборудования.
Монтаж системы отопления с помощь пластиковых труб
Рассматривая возможность создания автономного отопления, надо учесть множество различных факторов, которые должны обеспечить в дальнейшем надежное функционирование всего обогрева, а также определить, какой вы видите будущую систему отопления и что хотите получить после выполнения всех необходимых работ.
</index>Ни один строительный и ремонтный процесс не обходится без точно созданного плана или схемы. Это же касается и систем отопления, которых в настоящее время огромное число. Для того, чтобы точно подобрать ту схему разводки и монтажа системы отопления необходим учет всех параметров жилья. Создание схемы монтажа отопления в частном доме или квартире легко увидеть на многочисленных фото в сети. Однако не всегда такой вариант помогает подобрать что-то конкретно для своего случая. В нашей статье мы расскажем о всевозможных вариантах схем монтажа систем отопления в домах.
Особенности однотрубного подключения
Схема монтажа системы отопления однотрубного характера подключения радиаторов имеет отличительные черты. Здесь и вхождение отопительной жидкости и ее выход из радиатора идет по одной трубе, к которой далее подключаются и все остальные радиаторы. При таком варианте схемы отопления очень важно иметь в виду, что переходя из одного радиатора в другой теплоноситель будет терять значительное количество тепла. «>»>»>»>»>»>
Один из самых больших недостатков схемы однотрубного подключения считается невозможность регулировки отопления конкретного отдельного радиатора.
Иногда к такой схеме присоединяют байпасы — перемычки между подачей и отходом теплоносителя. Это слегка улучшает удержание высшей температуры теплоносителя. Но и такой вариант предусматривает наличие большего тепла в первом входном радиаторе и наименьшее количество в последнем. «>»>»>»>»>»>
Отопление с двумя трубами
Что касается двухтрубных схем монтажа батарей отопления, то варианта сразу три. Самая распространенная система отопления — это двухтрубная классическая. Она подразумевает подачу теплоносителя по одной трубе и его вывод по другой, направленной в противоположную сторону. Данный вариант схемы систем отопления популярен, как в многоэтажных домах, так и при использовании в частном строительстве. Благодаря подаче тепла отдельно от возврата остывшего носителя высокая температура распространяется равномерно в каждый радиатор, подключенный к системе.
Второй вариант, который так же считается разновидностью классической двухтрубной системы называется попутным. Такой вид отопления используется в тех случаях, когда ветка отопления очень длинная. Тогда получается, что горячий теплоноситель движется в том же направлении, что и уже остывший. При довольно обширной ветке отопительных приборов данная схема позволяет максимально эффективно распределить тепло. «>»>»>»>»>»>
К тому же, теплоноситель сохраняет свою температуру на протяжении всего трубопровода. Здесь важно учесть и схему монтажа котла отопления, если речь идет о частном доме.
Лучевая двухтрубная схема
В качестве отдельно взятой следует вынести из общей массы лучевую систему отопления. Она так же относится к вариантам двухтрубных схем, но имеет свои особенности. Данный вариант схемы отопления устанавливается в многоэтажных домах. Лучевая схема имеет особенность, позволяющую каждому владельцу квартиры оплачивать отопление только в той мере, в которой оно им потреблено.
- Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
- Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
- Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
Для данного разделения в каждой квартире устанавливают счетчики отопления. Что касается схемы монтажа отопления в частном доме, то здесь вариант с лучевой системой так же имеет место быть. Данный вид используется в основном при постройке двухэтажных домов.
Однако и в одноэтажном строительстве есть масса плюсов подключения отопления именно по такой схеме. Это поможет отдельно подключить каждый радиатор к коллектору.
Благодаря такой схеме распределение тепла будет максимально равномерным, а значит и экономичным.
Фото схем для монтажа отопления
Неотъемлемой частью каждого жилого помещения является система отопления, которая может состоять из множества различных элементов, что зависит от типа схемы, от типа разводки и других параметров. Неизменным будет только одно – монтаж отопления, а точнее основные принципы и правила устройства.
Установка радиаторов отопления
Однако, чтобы монтаж систем отопления был грамотным и эффективным, сперва необходимо узнать не только технологию проведения таких работ, но и разновидности различных схем, чтобы ознакомиться с особенностями каждой из них, а также чтобы выбрать подходящую для каждого конкретного случая.
Вернуться к содержанию ↑
Технология устройства
Итак, монтаж системы отопления частного дома подразумевает не только непосредственную работу с трубами и радиаторами, но и некоторые подготовительные работы. Вообще нужно сказать, что подготовительные работы будут на каждом из этапов, но есть и такие работы, которые нужно провести перед выполнением устройства всей системы в целом.
Что же нужно готовить
Действительно, какие работы необходимо сделать до того, как начать монтаж отопления в частном доме? К этому моменту должно быть следующее:
- Выбраны и обозначены места крепления радиаторов. То есть уже должно быть известно, куда ставить, сколько ставить, под какими окнами, на каком уровне и так далее;
- Подобран тип радиаторов, то есть их разновидность по материалу производства, по способу регулировки или по возможности такой регулировки и так далее;
- Сделан расчет размеров радиаторов, то есть уже должно быть известно, в каком помещении, сколько будет секций обогрева и так далее;
- Произведена закупка всех фасонных элементов;
- Приготовлен или закуплен весь необходимый для работы инструмент.
Отопительная система дома
Совет! Производя закупку, следует учитывать некоторые производственные потери, которые, как правило, берутся из расчета 10 процентов от общего количества.
Это означает, что всех деталей необходимо, в оптимальном варианте, закупить на 10 процентов больше, чем было посчитано.
Первый этап
Этот этап — этап разметки. Сначала в руки берется схема. На ней можно видеть, как трубы проходят через стены. Поэтому первым делом необходимо своими руками отметить на стенах места прокладки труб. Что касается радиаторов, то места их крепления должны быть обозначены заранее, как уже отмечалось.
Кроме отметок в стенах, необходимо сделать отметки для элементов крепления труб. Как правило, нижняя магистраль проходит выше уровня пола на пару сантиметров, то есть сразу над плинтусом. При разметке необходимо учитывать, что шаг крепления для пластиковых труб должен составлять не больше 50 см.
Дальше следует обозначить место, куда будет выводиться сливная труба, если система не будет полностью замкнутой. Так же необходимо обозначить места установки нагревательного котла и других элементов.
Второй этап
На этом этапе начинается непосредственный монтаж системы отопления.
Сперва необходимо сделать отверстия для труб и радиаторов, точнее для элементов крепления радиаторов. Если речь идет о стенах из бетона, то понадобится перфоратор со специальными сверлами. Для деревянных стен достаточно будет обычной дрели.
Варианты подключения труб к радиаторам
Надо сказать, что деревянные стены сверлятся только для пропуска через них труб. Клипсы же будут крепиться к ним саморезами.
Совет! В момент протаскивания труб через стены, их концы необходимо чем-нибудь заткнуть, чтобы пыль и грязь не попадали внутрь.
Часто получается так, что длина труб просто не позволяет протянуть их через отверстия. В таком случае элементы разрезаются, однако заранее необходимо подумать, в каком месте сделать это лучше всего.
Третий этап
Итак, на третьем этапе необходимо отметить своими руками те места, где будут устанавливаться крепежные приспособления для радиаторов. Поскольку места установки этих радиаторов уже были обозначены, то теперь останется только обозначить там места крепления кронштейнов.
Здесь нужно сказать, что обычный чугунный радиатор крепится на парные кронштейны, то есть один снизу и один сверху. Таких пар может быть и две, и три, и больше, что зависит от количества секций.
Для ускорения такой работы необходимо сделать заготовку. Она может быть представлена дощечкой, на которой показаны уровни установки верхнего кронштейна и нижнего.
Все секционные батареи крепить необходимо так, чтобы кронштейны располагались минимум между первой и второй секцией с каждой стороны. В том случае, когда количество таких секций превышает десять, посередине устанавливают дополнительную пару крепежных приспособлений для радиаторов.

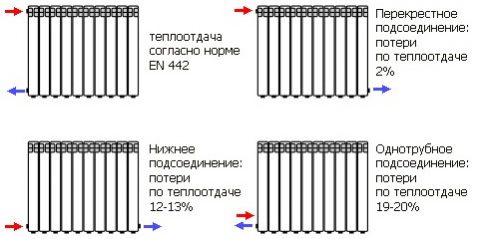

Потери тепла при различном подключении
Четвертый этап
Этот этап посвящен подготовке радиаторов, после чего будет осуществлена их установка.
В том случае, когда отопительные элементы сделаны из алюминия, необходимо вывернуть футерки. Дальше пакля вместе с герметиком наворачивается на резьбовое соединение, и все это вворачивается обратно в батарею.
К муфтам крепятся вентили. Сделать это нужно при помощи накидных гаек своими руками.
Все, дальше радиаторы ставятся и соединяются трубами. Устанавливается котел и остальные элементы.
Вернуться к содержанию ↑
Пример последовательности монтажа
Выше была представлена общая последовательность работ. После того, как были сделаны всевозможные подготовки, остается только все это установить на свои места. Однако, становится непонятным, как это сделать, в какой последовательности, каким образом все это крепится и как потом должно функционировать. Поэтому сейчас будет рассмотрен конкретный пример монтажа двухтрубной системы отопления с циркуляционным насосом, которая построена на основе пластиковых труб.
Сперва необходимо решить, какой тип будет иметь отопление. Их сегодня различают два:
- Лучевая схема;
- Последовательная схема.
Первая имеет второе название — коллекторная.
Коллекторная схема отопления
Коллекторная схема
Основным элементом в данном случае является коллектор, или распределитель. От него, отдельно к каждому радиатору отходит своя магистраль, как обратная, так и прямая. Данная схема предусматривает монтаж труб, которые можно разместить прямо в полу.
Отмечаются следующие преимущества:
- Есть возможность полностью спрятать трубы;
- Есть возможность управления всей системой и регулировки температуры в каждом отдельном помещении;
- Есть возможность регулировки подачи теплоносителя в каждое отдельное помещение;
- Можно легко распределять гидравлическую нагрузку на каждый отдельный элемент.
Есть и недостатки:
- Довольно сложный процесс установки;
- Дороговизна, по сравнению с последовательной схемой;
- Для теплоносителя есть ограничение по максимальной температуре в 70-80 градусов, так как установка труб осуществляется под полом. Если же установка была произведена вдоль стен, то есть обычным способом, то этого ограничения нет.
Последовательная конструкция
Эта конструкция более простая и более дешевая. Установка труб может быть осуществлена по стенам, под полом, под плинтусом, то есть ограничений практически нет. Суть заключается в том, что подача теплоносителя, как и движение его по обратной магистрали, осуществляется последовательно к каждой батарее.
Последовательная схема подключения
Есть один большой недостаток – поскольку подача теплоносителя осуществляется последовательно, то к последнему радиатору он придет за более длинный промежуток времени и уже немного остывший. Это приводит к тому, что самые дальние помещения прогреваются позже и не так сильно.
Однако из этой ситуации есть выход. Во-первых, наличие циркуляционного насоса обеспечивает непрерывное движение теплоносителя по всему кругу. Во-вторых, к основной магистрали радиаторы присоединяются через запорную арматуру и тройник, то есть сперва идет подающая труба, дальше ставится тройник. К одному концу крепится запорный кран, а к нему радиатор, а ко второму концу тройника крепится тот же подающий контур. Таким образом, получается, что в любой момент каждый радиатор может быть просто перекрыт, но при этом доступ теплоносителя к остальным батареям закрыт не будет.
В качестве примера монтажа возьмем именно второй тип схемы.
Непосредственная установка
Итак, для обычного одноэтажного здания отлично подойдет горизонтальная разводка магистралей.
Основными элементами такой схемы будут являться:
- Нагревательный котел;
- Насос;
- Автовоздушник, термостатический, предохранительный и балансировочный клапана. Надо сказать, что все эти элементы представлены сегодня одним блоком, который в народе получил название «автоматика системы». Этот элемент всего лишь помогает избежать некоторых неприятностей, поэтому его в системе часто просто нет. Однако надо отметить и то, что некоторые отдельные элементы автоматики могут содержать в своей конструкции нагревательные котлы;
- Расширительный бачок;
- Манометр;
- Арматура;
- Подающая и обратная магистрали;
- Батареи.
Последовательное и параллельное подключение
Первым делом своими руками устанавливается котел. К каждому отдельному такому элементу есть подробная инструкция по установке со всеми ограничениями, особенно, если речь идет про газовые котлы. В нормативной документации к ним можно найти и необходимые минимальные расстояния от выключателей, от края стен и так далее.
Дальше от котла начинается разводка обратного трубопровода. Обратная магистраль в обязательном порядке должна быть расположена ниже подающей. При разводке необходимо не забыть про установку тройников на каждый отдельный радиатор, речь о которых шла немного выше.
После этого ставится циркуляционный насос. Он монтируется в обратную магистраль. Тут же нужно поставить тройник, к которому необходимо подключить манометр, если он предусмотрен.
После того, как обратная магистраль с насосом установлена, приступаем к монтажу своими руками батарей. Они навешиваются на заранее закрепленные кронштейны, которые в свою очередь устанавливаются на заранее размеченные места.
Радиаторы устанавливаются по следующим правилам:
- От нижней части до пола должно быть не меньше 10 см;
- От выступающих частей подоконников до верхней части радиаторов — не меньше 12.
Расстояние от радиатора до других элементов
После установки радиаторов подключаются трубы «обратки». Дальше устанавливается и закрепляется подающий трубопровод.
По завершению всех этих работ, происходит промывка системы. Для этого весь контур размыкается, то есть между собой размыкаются подающая и обратная магистрали. По подающей пускается вода и сразу же сливается на обратном конце всей системы. Так происходит до тех пор, пока на выходе не появится чистая вода.
На этом монтаж отопления можно считать завершенным и готовым к нормальной эксплуатации.
Вернуться к содержанию ↑
Вывод
Как видно, сегодня существует большое количество типов схем и разводок. Для каждого конкретного случая необходимо выбирать подходящую. Однако принципы установки всех систем, речь о которых шла в первой части этой статьи, остаются неизменными всегда. Надо сказать, что и монтаж своими руками производится на основе одних и тех правил.
Самое главное в этом деле – составить грамотную схему, которая будет эффективной в данном случае. Для этого следует произвести некоторые довольно сложные расчеты. Не малое значение имеет и правильность соединения всех элементов конструкции.
Вернуться к содержанию ↑
Установка радиатора отопления
<center></center>Интересное по теме:
Все о давлении воды в водопроводной системе дома
Современный подход в отоплении частного дома
Водопровод для дачи своими рукамиИспользуемые источники:
- https://aif.ru/boostbook/montazh-sistem-otoplenija.html
- https://otoplenie-doma.org/montazh-sistem-otopleniya.html
- https://otopleniehouse.ru/sxemy-dlya-montazha-otopleniya/
- http://vseotrubax.com/sfera-primeneniya/vodoprovodnye/sobstvennoruchnaya-ustanovka-otopitelnoj-sistemy.html
