Особенности монтажа и применения дымоходов, выполненных из металлической трубы своими руками

Здравствуйте, уважаемый читатель! В сегодняшней статье мы рассмотрим такой важный элемент системы отопления, как дымоход металлический. Вы узнаете, как устроены дымоходы, познакомитесь с разнообразием их видов и конструкций, особенностями монтажа, рекомендациями специалистов.

Что это такое и для чего он нужен

Данное устройство предназначено для вывода дыма и газов из нагревательных приборов во внешнюю среду. Оно представляет собой дымовой канал различной формы и площади сечения.

Другой важной функцией канала является обеспечение должной тяги в топливной системе.

Дымоудаляющие конструкции обязательно нужны для печей, каминов, газовых котлов.

Ранее, при преобладании печного отопления, они возводились в основном из кирпича. С появлением газовых агрегатов широкое распространение получили стальные дымовые трубы.

Как устроен дымоход

Основу металлического дымоотвода составляют трубы из металла разной длины. Конструкция позволяет легко соединять их раструбным методом. Для изгибов трубопровода предназначены колена и тройники. Крепежом служат обжимные хомуты, кронштейны.

Сверху устанавливают оголовок. Он предохраняет отвод от снега и дождя, служит для увеличения тяги, украшения крыши.

Эффективную работу обеспечивают также подставки, патрубки, дефлекторы, искрогасители и другие детали, требующиеся для монтажа дымоудаляющего устройства.

Принцип работы

В основе работы дымоотвода положен эффект тяги, который создается от разности температур внизу и вверху дымопровода. Горячий воздух всегда легче холодного, поэтому он поднимается к верху.

Чем сильнее разность температуры воздуха внутри печи и на улице, чем выше высота отвода, тем сильнее тяга.

Виды и конструкции

По виду конструкций металлические дымоходы подразделяют на:

• одностенные. Используют в качестве временных отводов, например, для печи в банях;
• двуслойные, получившие название «сэндвич». Они состоят из внутренней и внешней труб, между которыми прокладывается утеплитель;
• коаксиальные дымоотводы. Конструкция из двух каналов, осуществляющая одновременно вывод дыма и подачу кислорода в топку. Используется только для отопительных приборов с закрытой камерой сгорания.

Различают также:

• прямые дымоходы. Они устанавливаются вертикально и выводятся через крышу наружу;
• боковые пристяжные. Выводятся с помощью колена наружу и монтируются по стене дома;
• боковые внутренние выходят в дымовую шахту, встроенную в стене, или сами встраиваются в несущую стену дома.

Стальные дымоотводы делают из различных металлов.

Из черной стали

Дымоходы из этого материала имеют низкую стоимость. Они обладают не самыми лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500C.

Для увеличения срока службы применяют эмалированные изделия, трубы с утолщенными стенками. Дымоотводы такого вида устанавливают чаще на дачах, в банях, где отопительные приборы используются не так интенсивно.

Из низколегированной стали

Небольшие добавки легирующих компонентов придают таким отводам повышенные коррозиостойкость и прочность. Способны выдержать рабочую температуру 1200 oC. Могут подключаться к очагам, работающим на твердом топливе.

Из оцинкованного железа

Трубы из этого материала практически не ржавеют, цена на них ниже, чем на нержавейку. Однако, существуют опасения об их отрицательном влиянии на здоровье человека. При температуре нагрева свыше 419С, цинк начинает выделять ядовитые испарения.

В связи с этим рекомендуется использовать оцинкованные изделия в системах с низкой рабочей температурой до 350С. Нет никаких противопоказаний для применения их в дымоудаляющих устройствах типа «сендвич». Здесь внутренний канал исполняется нержавейкой, внешний – оцинковкой.

Следует также заметить, что оцинкованный канал, установленный без утепления, прослужит всего 1-2 отопительных сезона.

Из нержавейки

Данный вид стали имеет высокую жаропрочность и устойчивость к влиянию кислот и влаги. Дымопроводы из нержавеющей стали изготовляют как одинарного, так и двуслойного типа. Переносят температуру в пиковой нагрузке до 850 C.

Одинарные конструкции применяют в качестве внутренней части отводов и для гильзования кирпичных дымоходов. Изделие вставляют во-внутрь старого кирпичного канала и подсоединяют к патрубку котла.

Двуслойные утепленные дымоотводы стали самыми распространенными. Они хорошо задерживают тепло, благодаря чему стабильно обеспечивают должную тягу.

Какой лучше выбрать

Наилучшими техническими характеристиками и функциональностью обладают дымоотводы «сендвич», изготовленные из нержавейки. Их единственный минус – высокая цена.

Несколько дешевле обойдется утепленная двойная конструкция с внешней оцинкованной поверхностью.

Одностенный стальной в кирпичном футляре подойдет в регионах с умеренным климатом.

Преимущества и недостатки

К преимуществам металлических дымоотводов по сравнению с кирпичными относят:

• легкость конструкции, вариативность сборочной конфигурации;
• оптимальное соотношение цены, качества, удобства монтажа;
• простой и быстрый процесс сборки и установки конструкции;
• гладкую поверхность внутренних стен, на которых не задерживаются продукты горения.

У металлических дымоходов существуют ограничения, которые следует отнести к их недостаткам:

• высокая стоимость отдельных конструкций из нержавейки;
• невозможность использования при постоянных рабочих температурах свыше 500С;
• за исключением нержавейки определенных видов, дымоотводы из других металлов сильно подвержены ржавчине.

Срок службы такого дымохода

Дымоходы из нержавеющего сплава AISI 321, обладающего наилучшим соотношением цена-качество, будут служить и дольше 30 лет.

Да и другие нержавеющие стали – надежные в плане долголетия материалы.

Одностенные стальные устройства прослужат не более двух отопительных сезонов.

Сделать самому или заказать

На первый взгляд обустройство дымохода может показаться простым делом. Но следует иметь в виду, что ошибки в проектировании и сборке дымопровода могут привести к появлению в доме угарного газа, спровоцировать пожар в деревянных перекрытиях, в лучшем случае, уменьшить КПД вашего отопительного устройства. Поэтому надежнее и проще всего заказать установку опытным профессионалам.

Советы по выбору

Выбор дымоудаляющего устройства обусловлен типом отопительного прибора. Следует определить мощность аппарата, его максимальную рабочую температуру, рассчитать диаметр будущего дымоотвода.

Далее определяются с конфигурацией – устройство будет прямой или боковой формы.

Коаксиальный дымоход подойдет только для котла с закрытой камерой сгорания.

Строительные нормативы

Возведение дымоудаляющего устройства требует соблюдения строительных правил, изложенных в СНиП.

Перечислим основные из них:

• высота прямого дымохода для обеспечения нормальной тяги должна быть не менее 5 метров;
• над коньком крыши он должен возвышаться на 50 см, а находиться от него на расстоянии 150 см;

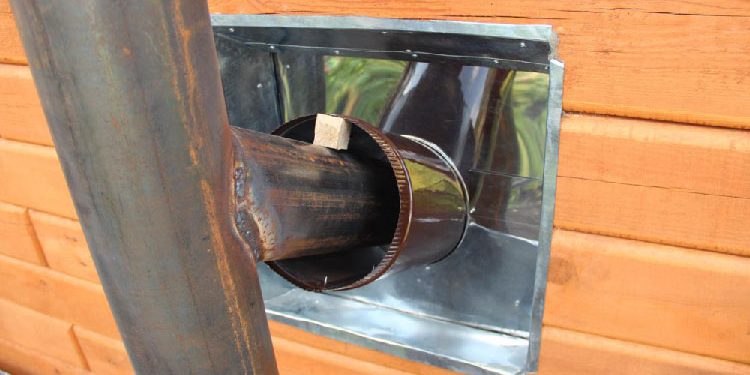

• соединения труб в выходных или проходных отверстиях стены и перекрытий запрещены;
• диаметр дымового канала не должен быть уже Ø выходного узла нагревательного агрегата;
• пристяжные дымоходы не должны иметь более трех изгибов на всей протяженности канала.

Требования пожаробезопасности

Главное требование – все места сопряжения дымового прохода с деревянными конструкциями (стеной, перекрытием) обязательно изолируются несгораемым материалом.

В противопожарных целях на оголовок дымопровода надевают искрогаситель, рекомендуемый производителем.

Сила тяги

Тяга прямого дымового канала зависит от его диаметра и высоты. Для правильного подбора этих параметров пользуются специальной таблицей. Высота в 5 м считается оптимальной.

Для горизонтальных пристяжных каналов длина, обеспечивающая тяговое усилие – 3 метра.

При сочетании и тех и других участков, рекомендуют увеличивать высоту трубы на один метр на каждый метр горизонтального участка.

Чтобы усилить тягу, можно применить один их следующих вариантов:

• нарастить высоту отвода над крышей;
• прикрепить на оголовок специальный флюгер;
• использовать электрический дымосос.

Изготовление и установка дымохода своими руками

Правильный выбор и грамотная установка готового комплекта дымохода имеет важное значение для его дальнейшего функционирования. Разумно будет поручить такую работу профессионалам. Если вы имеете соответствующие навыки и уверены в своих силах, собрать и установить дымоудаляющее устройство можно самостоятельно.

Процесс установки включает следующие этапы:

1. определение конфигурации дымохода;
2. расчет необходимого размера труб в зависимости от мощности и размера выходного патрубка отопительного прибора;
3. разметка проходных отверстий на стене и перекрытиях;
4. просверливание данных отверстий;
5. укладка в них термоизоляции;
6. присоединение начального участка трубы к нагревательному прибору;
7. сборка и крепление узлов дымопровода, вывод конечной части наружу;
8. закрепление рукава в выходных отверстиях;
9. установка на конце дымохода ветрозащиты и элементов, предупреждающих образование конденсата и его замерзание на выходе трубы;
10. отделка дымоотвода, как на крыше, так и изнутри.

Чертеж и схемы

Расчет размеров

Определяем мощность нагревательного прибора.

Измеряем сечение выходного патрубка котла или печи.

По таблице рассчитываем размеры дымовой трубы:

Видео по монтажу

Данное видео подробно демонстрирует установку 5-метрового дымохода: https://youtu.be/-sllFRzPN30

Установка дымохода в частном доме:

Особенности монтажа

Установку проектируют так, чтобы большая часть дымопровода находилась в помещении. Тем самым сокращают теплопотери.

Правильную сборку дымоотвода начинают от отопительного прибора. Соединения труб осуществляют раструбным методом: верхнюю деталь вставляют в нижнюю до защелки, если её нет – на половину диаметра канала.

Крепления к стене располагаются на шаге не менее 1,5 метра друг от друга. Отводы и тройники монтируются на отдельных кронштейнах.

Не допускается соприкосновение элементов конструкции с коммуникациями дома.

Частые ошибки и проблемы при установке

Малая высота дымоходного устройства. В результате теряется тяга.

Выход дымовой трубы должен быть выше вентиляционных каналов, если они сконструированы в одном блоке. Иначе возникает обратная тяга.

Выбор дымоотвода, руководствуясь только малой ценой. Одностенные трубы из черного металла, тонкая оцинковка подойдут только как временные устройства. Даже из нержавейки не все марки являются достаточно жаропрочными. Предпочтение надо отдавать сплавам, выдерживающим 700 oС и выше: AISI 304, 309, 316, 321.

Обслуживание и чистка

Стальные дымоходы осматривают раз в году на предмет оценки общего состояния, проверяют крепления и соединения.

Перед отопительным сезоном проводят чистку. Причем для этого лучше воспользоваться порошком «Трубочист», который достаточно добавить в топку печи или камина, и его выделения при сгорании растворят загрязнения в трубе.

Советы специалистов

Самая высокая температура системы наблюдается в месте присоединения дымовода к теплогенератору. Поэтому начальная часть утепленного дымопровода должна быть неутепленной, из жаростойкого материала, чтобы не допустить перегрева.

Конденсатосборник лучше размещать внутри помещения. На улице в сильный мороз он может превратиться в лёд и разорвать ёмкость.

Традиционный грибок-зонтик плохо справляется с гашением искр, ветрозащитой. Взамен рекомендуется на верх прямой трубы устанавливать дефлектор, который фиксируется саморезами.

Как утеплить

Утепление дымохода – актуальная задача в условиях российского климата.

Для этого уже придумали систему сэндвича, когда на отводной канал надевается труба из утеплителя, а на неё – внешняя труба, выполняющая роль защитного короба.

Так называемая двуслойная система с утеплителем получила сейчас широкое распространение.

Подобную конструкцию можно смастерить самостоятельно. В качестве утеплителя применяется базальтовая вата, которая накладывается на внутреннюю часть, обматывается армированной сеткой и поверх надевается внешняя труба.

Заключение

Мы рассмотрели основные вопросы, связанные с функционированием дымоходов. Надеемся, что полученная вами информация принесет конкретную пользу. Желаем вам успехов в благоустройстве дома, подписывайтесь на наши статьи, делитесь своим опытом в соцсетях.

—>

Обязательным элементом любой отопительной системы является дымоход. Камин, печь в бане, газовые и твердотопливные котлы не могут работать без дымового канала. Он предназначен для отвода продуктов сгорания (или попросту дыма), образующиеся при работе теплового агрегата из помещения.

Металлические дымоходы

Виды дымоходов

Существует 3 вида дымоходов:

• кирпичные;
• керамические (см. Керамические дымоходы);
• металлические.

Кирпичные дымоходы имеют ряд недостатков, керамические пока что еще очень дорогие. А вот металлические дымоходы набирают очень большую популярность, поскольку имеют много положительных характеристик:

• длительный срок службы;
• их монтаж достаточно прост;
• доступная цена;
• красивый внешний вид.

Дымоходы из металла представляю собой трубы круглой или прямоугольной формы, которые изготовлены из металла, имеющего высокую стойкость к различным агрессивным химическим веществам, которые возникают при горении. Также они устойчивы к коррозии. Их существенным преимуществом является универсальность. Использовать металлические дымоходы можно и для современных отопительных котлов, и для печей в бане, и для открытых каминов. А вот недостаток металлических конструкций обусловлен высокими показателями теплопередачи металла, поэтому трубы дымохода обязательно нужно изолировать.

Состав дымохода

Узлы металлического дымохода

Очень многие под понятием «дымоход» понимают как конструкцию из нескольких металлических труб для дымохода. В действительности — это сложная система, которая, состоит из многих элементов:

• металлические трубы;
• шибер (узел регулировки тяги);
• тройники;
• отводы
• переходники;
• устройства для сбора и слива конденсата;
• ревизии;
• искроуловители;
• крышная разделка;
• козырьки на верхнюю часть трубы.

Соединением этих узлов можно получить любую конструкцию металлического дымохода, индивидуальную для любого отопительного агрегата – печей в бане, камина, твердотопливного или газового котла.

Виды металлических дымоходов

Существуют 2 вида металлических дымохода:

• одностенные;
• двустенные.

Одностенные дымоходы

Одностенные дымоходы представляет собой однослойные трубы, которые в основном устанавливают внутри вентиляционного кирпичного канала. Это дымоход из черного металла или из нержавейки (см. Дымоходные трубы из нержавейки).

Двустенные дымоходы

Металлические двустенные дымоходы представляет собой теплоизолированую трубу, которая состоит из следующих элементов:

• внешней трубы (кожуха), изготовленной из метала, который характеризируется повышенной стойкостью к длительному воздействию внешних негативных факторов (вода, снег, солнечный свет);
• слой теплоизоляции — минеральная базальтовая вата;
• внутренней трубы, изготовленной из нержавеющей стали, стойкой к вредным веществам, которые образуются при сгорании топлива.

Важно: для домов под старину есть возможность установить трубы, у которых кожух изготовлен из медного листа.

Дымоход внутри дома

Виды расположения дымохода

Металлические трубы для дымохода могут размещается как внутри обычного кирпичного дымового канала, так и снаружи дома, как отдельная конструкция. Современные дымоходы имеют привлекательный внешний вид, и они будут выглядеть уместно и красиво на любом доме.

Дымоход спрятан в дымовом канале

Если в доме есть дымовой канал, построенный из кирпича, тогда вовнутрь этого канала помещается одностенная труба, таким образом сооружаются металлические дымоходы для печей в бане или каминов.

Состав дымохода:

• защитная крышка;
• металлическая одностенная труба;
• тройники;
• бетонные, кирпичные или металлические опоры;
• узел для отбора конденсата;
• отопительный агрегат.

Дымоход находится снаружи дома

Установка дымохода снаружи здания

Очень часто трубы для дымохода металлические устанавливают снаружи жилого дома или производственного здания. В этом случае применяется двустенная труба. Если приобретена одностенная труба, то ее придется самостоятельно изолировать. Такой вариант может быть использован для устройства дымохода печей в бане. Чтобы изолировать трубу, необходимо использовать негорючий утеплитель. Чаще всего, мастера советуют изолировать дымоход с использованием базальтной минеральной ваты. Чтобы правильно изолировать дымоход, нужно защитить слой утеплителя, собрав кожух из материала, устойчивого к внешним воздействиям.

Состав готового дымохода:

• двустенная металлическая труба;
• защитный кожух (изготовлен из металла, стойкого к атмосферному влиянию);
• теплоизоляция (минеральная вата);
• внутренняя труба (металл стойкий к действию высокой температуры и активных химических веществ, возникающих при горении);
• тройники;
• узел для отбора конденсата;
• подставки;
• хомуты для крепления конструкции;
• отопительный агрегат.

Важно: если правильно изолировать одноконтурную трубу или использовать готовый двухконтурный вариант, то при сгорании топлива внутренняя труба будет нагреваться, тогда как внешний кожух будет холодный.

Особенности монтажа

1. Проектирование, установку и монтаж дымоходов металлических производят согласно СНиП 2.04.50 — 91 и также Правилам пожарной безопасности. Эти работы должны производить организации или физические лица, имеющие соответствующие разрешительные документы на проведение данных робот или  достаточный опыт при устройстве таких конструкций.
2. Ширина дымохода устанавливается соответственно технической документации на отопительный агрегат.
3. Дымоход металлический в любом здании должен иметь высоту не менее 5 м, для теплового агрегата стоит другая цифра.


   Важно: ширину и высоту дымохода должен рассчитать специалист. Неправильный выбор ширины может привести к возникновению проблем. Если дымоход имеет большее сечение, чем нужно, то уменьшается эффективность теплового агрегата, при слишком узком отсутствует нормальная тяга.

4. Дымоход обязательно должен быть смонтирован вертикальном положении. Допускается отклонение от вертикали не более 30, при длине этого участка до 2 м.
5. Отрезок дымохода в горизонтальной плоскости должен быть не длиннее 1 м. Этот участок должен иметь 5% уклон верх.
6. Между собой трубы для дымохода металлические должны соединятся между собой так: верхняя труба нижним частью входит в нижнюю трубу. Это позволяет избежать вытекания конденсата.
7. При соединение узлов металлического дымохода для улучшения герметизации можно использовать термостойкий герметик (рабочая температура должна быть не менее 1000 С).
8. Для надежного соединения внешнего дымохода, если изготовитель не предусмотрел иной способ соединения труб (специальные стяжки или хомуты), необходимо скрепить элементы дымохода с помощью саморезов.
9. При наружном креплении дымохода как минимум через 1,5 м на вертикальных участках необходимо устанавливать крепежные элементы — держатели, которые крепятся к стене и держат трубу.
10. При прохождении перекрытий между этажами, для двустенных труб обязательно используют специальные гильзы — проходники. Они представляют собой металлические кольца, где внутри установлен утеплитель.

    Схема построения дымохода

11. Когда металлический дымоход выводится на крышу применяется специальный элемент — крышная разделка. Она представляет из себя часть конической трубы, где предусмотрена установка подкрышного листа.

    Варианты размещения

    Крышная разделка подходит для любой крыши, поскольку на каждый угол крыши предусмотрен соответствующие размещение подкрышного листа. Также в этой детали предусмотрена дополнительная термоизоляция, что препятствует переходу тепла от дымохода на деревянные и другие части крыши.

12. Для осмотра и проведения работ по очистке дымохода необходимо установить специальные ревизионные лючки.


    Важно: при сгорании топлива внутренняя труба будет нагреваться, тогда как внешний кожух будет холодный. В результате этого процесса, внутри трубы будет возникать конденсат. Для его слива необходимо установить соответствующий узел.



    Металлический дымоход снаружи дома

13. Верхняя часть дымохода должна комплектоваться искроуловителем. Также для защиты от попадания в дымовые каналы атмосферных осадков, необходимо устанавливать защитные козырьки.

Применение металлического дымохода позволяет без проблем обеспечить высокоэффективную работу любого теплового агрегата. Высокая безопасность эксплуатации, прекрасные технические характеристики, адекватная цена и красивый внешний вид позволяют металлическим дымоходам занимать почетное место среди других видов.

—>Содержание

Самым широко используемым при обустройстве отопительных систем является дымоход металлический, так как он обладает высокими эксплуатационными характеристиками, доступной ценой и простотой монтажа.

Широкий ассортимент моделей способен удовлетворить требования самых придирчивых покупателей. Благодаря различным комплектующим, можно реализовать даже сложные проекты.

Разновидности стальных конструкций

Металлические дымовые трубы бывают 2 видов:

• одностенные;
• трехслойные сэндвичи.

Первый тип производят из оцинкованной или нержавеющей стали. Конструкции отличаются дешевизной и простой монтажа. Существенным недостатком таких дымоотводов является высокая степень теплообмена, что снижает КПД всей теплосети.

Сфера применения одностенных изделий включает установку в хозяйственных постройках, где теплопотери не имеют большого значения, внутри домов как дополнительный источник тепла и в качестве дополнительного канала комбинированного дымохода. Конструкции требуют утепления и монтажа противопожарных элементов.

Более прогрессивные сэндвич-дымоходы уже включают утепление, которое размещается между наружной и внутренней трубой. Такие изделия полностью исключают потерю тепла и обладают высокими противопожарными характеристиками. Их монтаж подразумевает установку исключительно труб и фасонных комплектующих. Единственным минусом можно считать высокую стоимость, что в дальнейшем окупается.

Виды материалов

Для изготовления стальных отопительных систем используется различный материал, отличающийся своими свойствами и ценой. Планируя установить дымоход из металлической трубы, следует четко определить, в каких условиях он будет эксплуатироваться, и какие качественные характеристики должен иметь металл.

Черная сталь

Металлическая дымовая труба из черной стали обладает низкой ценой и невысокими прочностными свойствам. Она способна выдерживать температуру до +500°С. Устанавливать такие изделия рекомендуется там, где их использование будет периодическим (дача, баня и пр.).

Низколегированная сталь

Чтобы стальная конструкция приобрела антикоррозийные и прочностные свойства, в состав металла добавляют легирующие компоненты. Для дымохода из такой стали не страшны воздействия внешней среды. Срок службы существенно увеличивается. Максимальная температура, которую выдерживает изделие, равна +1200°С. Возможна установка в системы, работающие на твердом топливе.

Оцинкованное железо

Дымоход из оцинкованной стали при условии правильного использования обладает практически такими же свойствами, как нержавейка, но цена на такой материал намного ниже.

Минусом является опасность для здоровья в случае прогревания до +419°С, так как цинк при такой температуре начинает выделять вредные испарения. Поэтому металл используется исключительно в системах с низкими температурами или как внешний слой сэндвич-трубы.

Нержавеющая сталь

Трубы из нержавейки обладают высокой устойчивостью ко всем факторам внешней среды, влиянию влаги, кислот, выдерживают до +850°С без потери первоначальных характеристик. Одинарные изделия применимы как внутренняя часть отводов, при модернизации или ремонте кирпичных дымоходов в качестве гильз либо внутреннего канала.

Сэндвич-трубы из нержавеющей стали прочно заняли лидирующие позиции на рынке отопительных систем благодаря прочности, самодостаточности и легкости монтажа.

Требования к установке по СНИП

Отопительная и дымоходная магистрали проектируются, устанавливаются и эксплуатируются в соответствии с требованиями СНИП, так как могут нести угрозу жизни:

1. Если в здании имеется несколько тепловых приборов, необходимо к каждому из них подключать отдельные металлические дымоходы.
2. Сечение и высота трубы должны обеспечивать естественную тягу.
3. Требуется соответствие диаметра дымохода для печи выходному патрубку агрегата, чтобы система могла обеспечить вывод продуктов горения.
4. Вся магистраль не должна иметь более 3 поворотных колен с горизонтальными участками не более 1 м.
5. Прогибы в конструкции недопустимы.
6. В местах прохождения перекрытий, стен и кровли устанавливают изоляцию из негорючих материалов.
7. Металл изготовления должен быть устойчив к химическому воздействию и конденсату.
8. Необходима абсолютная гладкость внутренней поверхности магистрали, чтобы обеспечить качественное выведение продуктов горения.
9. Наружные участки дымохода следует снабдить тепловой изоляцией.
10. Фиксация труб должна реализоваться через каждые 2 м с закреплением на несущие конструкции. Высокие дымоходы укрепляют растяжками.
11. В местах поворота канала необходимо устанавливать ревизионные окошки и чаши для сбора конденсата.

Ввиду высокой стоимости дымовой трубы типа сэндвич многие умельцы решают сделать ее своими руками. Это не только позволяет сэкономить средства, но и при необходимости дает возможность изготовить нестандартные модели. Все, что потребуется для реализации процесса производства — листы нержавеющей и оцинкованной стали, пожароустойчивый утеплитель.

Процесс изготовления состоит из таких этапов:

1. Из листового материала вырезают заготовки нужного размера.
2. Из получившихся деталей сворачивают цилиндры необходимого сечения. Соединяют их методом сварки или специальным замковым механизмом.
3. Элемент с меньшим диаметром из нержавеющей стали вставляют в трубу из оцинковки.
4. Для того чтобы обеспечить равное расстояние по всему внутреннему пространству между металлическими слоями, можно заранее приварить перпендикулярные поверхности отрезки арматуры на внутренний элемент.

Утепление

На этапе, когда трубы готовы, нужно осуществить утепление одной из них. Для этого подбирается термостойкий материал (минеральная, базальтовая вата и т.д.) толщиной 3-6 см, которым обворачивают внутреннюю составляющую сэндвич-дымохода. Фиксируют утеплитель хомутами или стяжками.

Еще одним вариантом утепления может быть заполнение полости между трубами специальной пеной, которая способна выдерживать высокие температуры и в составе имеет компенсаторы пенообразования. Более дешевый материал заполнения изоляционного слоя — керамзит.

Сборка дымохода

Когда 2 основных элемента сэндвича готовы, приступают непосредственно к сборке дымохода:

1. Для центрирования труб и защиты утеплительного слоя от повреждений во время введения утепленной детали в оцинкованную оболочку на меньший элемент устанавливают заглушку из спрессованной набивки, а больший снабжают вальцовкой.
2. Обе детали соединяют. На открытый торец укладывают еще 1 заглушку.
3. Если между внешним слоем и утеплителем остается полость, ее необходимо заполнить пеной или керамзитом.
4. Для защиты от проникновения влаги внутрь конструкции по обоим бокам трубы одевают стакан.

Монтаж

Монтаж дымохода можно осуществить 2 способами: через кровлю и стену. Оба варианта имеют свои преимущества и недостатки. Выбор зависит исключительно от потребностей и возможностей заказчика:

1. Если часть дымохода должна выполнять функцию дополнительного отопительного прибора, изделие проводят через крышу. При этом монтируют несколько горизонтальных участков, чтобы увеличить площадь.
2. В случае расположения отопительного агрегата близко к внешней стене здания и когда нет необходимости в дополнительном источнике тепла, вывод осуществляют через проем в стене.
3. Если котел или печь находятся в центральной части строения на расстоянии более 3 м от внешних стен, возможен вывод только через кровлю.

Внешний монтаж дымохода осуществляется таким образом:

1. На первом этапе производится подсоединение к обогревателю.
2. Горизонтальный участок трубы выводится на улицу через отверстие нужного диаметра.
3. Проем оснащают термоустойчивым слоем. Заделывают щели цементным раствором.
4. Следующие работы осуществляются на улице и включают подсоединения элементов дымохода муфтовым способом или при помощи хомутов.
5. В нижней части обязательно устанавливают тройник с ревизией.
6. Крепление к стене осуществляется посредством стеновых хомутов на расстоянии не более 2 м, в зависимости от веса конструкции.

Потолочный вывод проводится так:

1. К обогревателю присоединяют горизонтальный элемент или колено. Плоскость под ними выравнивают и устанавливают опору.
2. Постепенно поднимаясь вверх, соединяют участки дымохода, фиксируя стыки муфтами или хомутами.
3. На участке прохождения трубы через перекрытие или кровлю необходимо использовать дополнительную защитную изоляцию, чтобы исключить нагревание смежных с гильзой материалов, а также протекания осадков.

Для того чтобы в дымоход не попадал мусор, в самой верхней его части устанавливают козырек.

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображенийВысота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

1. С проходом сквозь чердачное перекрытие и крышу.
2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображенийАсбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 – экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже дымоходы из керамики собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображенийПостоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо отопительном котле дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в этом материале.

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

Дымоход — это важная часть отопительных приборов, работающих на газовом, твёрдом или жидком топливе. В каминах, печах, банях и котлах важно поддерживать определённый уровень тяги для того, чтобы очищать воздух от продуктов сгорания. Правильный выбор трубы для дымохода является основой безопасной эксплуатации отопительного прибора. Ошибки в построении дымохода могут привести к возникновению опасных для жизни ситуаций.

Преимущества дымоходной трубы из стали

Трубы для дымохода изготавливают из металла, керамики и кирпича. Металлические трубы на данный момент пользуются наибольшим спросом. Из всех разновидностей этого материала рекомендуется выбрать сталь. Стальные трубы для дымоходов покрывают специальными растворами, которые делают материал устойчивым ко всем неблагоприятным воздействиям внутренней среды дымохода.

При выборе трубы необходимо учитывать параметры отопительных приборов и используемого топлива. Материал, из которого изготовлены трубы, должен выдерживать большую температуру, чем способно создать топливо.

При использовании некоторых видов отопительных приборов среди недоокисленных продуктов сгорания попадаются химически активные вещества. Они способны повредить дымоход, который недостаточно устойчив к химическим реагентам. Некоторые несгоревшие частицы способны воспламеняться, создавая искры. Потому материал, из которого изготовлена труба, должен быть огнеупорным.

Это интересно! При выборе трубы необходимо обратить внимание на температуру плавления материала, из которого она сделана. Температура плавления стали превышает 1000 0С — максимально возможный показатель, встречающийся при эксплуатации приборов отопления, работающих на угле.

Преимуществами стальных труб являются:

• Простота монтажа. Стальные трубы не требуют установки специального фундамента, для них не нужны сложные инженерные решения или специальные монтажные инструменты. Установить их можно самостоятельно без предварительной подготовки. Благодаря пластичности материала, можно создавать сложные технические конструкции.
• Небольшой вес. Легко транспортировать, поднимать и перемещать их можно самостоятельно без бригады рабочих, что также упрощает монтаж.
• Устойчивость к высоким температурам. Стальные изделия подходят для приборов, работающих на любом топливе. Они не плавятся при максимальных температурных нагрузках.
• Химическая инертность. Сталь не взаимодействует с химическими реагентами, которые могут образовываться в качестве недоокисленных продуктов сгорания. Эти вещества не способны её разрушить.
• Устойчивость к коррозии. Это преимущество касается труб, имеющих специальное покрытие и нержавеющей стали. Сам по себе материал быстро подвергается коррозии. Стоит учитывать, что помимо внутренней среды, на трубу дымохода воздействуют внешние неблагоприятные факторы, например, атмосферные осадки. Предпочтение следует отдавать трубам с покрытием.
• Гладкие внутренние стенки. На шероховатой поверхности оседают продукты горения, превращаясь в сажу, постепенно уменьшающую просвет. При этом снижается тяга в дымоходе. Стальные совершенно гладкие, риск оседания сажи на их поверхности минимальный.

Рекомендуем ознакомиться:  Как правильно покрасить батареи отопления своими руками — создать ровное прочное покрытие

Минусы дымохода из стали

Помимо преимуществ, стальные трубы имеют ряд недостатков. Главным их недостатком является быстрое поглощение тепла. Стальные быстро нагреваются, потому их необходимо изолировать. Если этого не сделать, труба может нагреть материалы, с которыми соприкасается и стать причиной пожара. Кроме того, когда она нагревается, она теряет способность гасить искры, возникающие в дымоходе.

Ещё один недостаток стальных труб — большое образование конденсата. Эта особенность материала может варьировать по выраженности в зависимости от покрытия и типа конструкции. Меньше всего конденсата выпадает на прямых трубах без горизонтальных отводов.

Разновидности стальных дымоходов

Дымоходы из стали различаются по материалу трубы и типу конструкции. Сталь используется нескольких разновидностей:

• Чёрная без покрытия. Этот материал наиболее дешёвый, но при этом наименее долговечный. Такая сталь поддаётся коррозии и быстро приходит в негодность.
• Низколегированная сталь. В качестве примесей  для этого материала используют хром, цинк, никель, молибден. Такой сплав меньше поддаётся коррозии, чем обычная чёрная сталь.
• Нержавеющая сталь. Лучший, из возможных вариантов. Трубы из этого материала обладают всеми преимуществами стальных дымоходов.
• Гофрированная сталь. Является наименее надёжным вариантом, поскольку из-за гофрированной стенки на трубе быстро оседает сажа. Чистить такой дымоход предстоит часто. Используют гофрированный материал для гильзования.

Это интересно! Гильзованием называют реставрационные работы старых печных дымоходов. При этом внутрь уже существующего кирпичного каркаса помещают новую, как правило стальную, трубу. Гильзование позволяет значительно улучшить аэродинамику старого дымохода.

По типу строения выделяют следующие разновидности дымоходов:

• Одностенные. Такие трубы имеют одну стенку, диаметром от 0.6 до 1мм. У них нет теплоизоляции, потому для отопительных приборов в доме использовать их опасно. Они нашли применение в банях, где с помощью постоянно горячей трубы можно греть воду.
• Одностенные для гильзования. Такие трубы могут ничем не отличаться от обычных одностенных, могут быть гофрированные или иметь овальную форму. Отличительная их особенность -расположение внутри старого кирпичного дымохода.
• Сэндвич-системы. Наиболее распространённый и надёжный из всех вариантов. Состоят они из внутренней и наружной труб, между станками которых находится слой изолирующего материала. Такая конструкция позволяет избежать нагревания наружной поверхности трубы и образования конденсата.
• Конструкция “труба в трубе”. От предыдущего варианта эта система отличается отсутствием изолирующей прослойки. Такие дымоходы получили название коаксиальные. Внутренняя труба в них нужна для отведения продуктов горения, воздух по ней движется снизу вверх. По наружной трубе, то есть прослойке между двумя трубами, потоки воздуха движутся в обратном направлении. Они необходимы для поддержания горения топлива. Такая конструкция способствует увеличению тяги во внутренней трубе, но её нельзя использовать в условиях низких температур из-за замерзания конденсата на стенках.

Рекомендуем ознакомиться:  Фитинги медные для соединения труб под пайку

Расчёт необходимого сечения и высоты трубы

Для обеспечения хорошей аэродинамики и адекватной тяги, необходимо соблюдать правила, прописанные в соответствующем СНиПе. Они регламентируют нормативы высоты и диаметра сечения трубы для дымоходов.

Высота трубы зависит от вида крыши. Минимально возможное её значение — 5 м, если измерять от отопительного прибора до оголовка. Кроме того, необходимо рассчитать высоту выступающей над крышей части трубы.

Над плоской крышей труба должна возвышаться не менее, чем на 50 см. В том случае, если крыша имеет уклон, высота трубы зависит от расположения её по отношению к коньку крыши. Варианты расположения бывают следующими:

1. До 1.5 м от конька. В этом случае рекомендуемая высота трубы на 50 см превышает самую выступающую часть крыши.
2. От 1.5 до 3м от конька. При таком расположении оголовок должен образовывать прямую горизонтальную линию с коньком крыши.
3. Более 3м. В этом случае высота выступающей части трубы должна быть такой, чтобы угол между коньком и оголовком равнялся 10°. При этом труба располагается ниже конька.

Для расчёта сечения придуманы специальные формулы. Они очень сложные и для их использования необходимо знать, сколько топлива сгорает за час работы прибора, какая температура на входе и выходе, а также коэффициент для каждого вида топлива. Для упрощения задачи расчёта сечения трубы используют упрощённые правила:

• Для приборов, мощностью менее 3500 Вт, сечение трубы должно быть не менее 140 мм х 140 мм.
• Для приборов, мощностью от 3500 до 5000 Вт, сечение должно быть не менее 140 мм х 200 мм.
• Для приборов, мощностью от 5000 Вт до 7000 Вт — 140 мм х 270 мм.

Рекомендуем ознакомиться:  Что нужно для исправной работы воздушного клапана

Особенности монтажа

Во время установки дымохода рекомендуется соблюдать ряд правил.

Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.

Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.

В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.

При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.

При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.

Горизонтальные участки не должны быть длиннее 100см.

В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.

Эксплуатация, ремонт и чистка стальных дымоходов

Стальные дымоходы просты в эксплуатации. Состояние тяги в них рекомендуется проверять с помощью ревизионного отверстия, оставленного при монтаже. Делать это необходимо раз в три месяца. С этой же периодичностью дымоход необходимо чистить.

Механические способы очистки могут поцарапать стальную трубу, потому их лучше доверить профессионалам.

В домашних условиях часто используют химические способы с помощью специальных веществ, которые кладут в топку. Сгорая химические соединения в виде газов поднимаются по дымоходу и растворяют сажу, которая в нём накопилась.

В стальных дымоходах часто образовывается конденсат, который можно сливать через оставленное ревизионное окно.

Ремонт стального дымохода чаще всего заключается в замене всей конструкции или её участка новыми трубами. Это наиболее надёжный метод устранения проблемы.

Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/metallicheskij
• http://sdelaikamin.ru/metallicheskie-dymohody/metallicheskie-dymohody-82
• https://trubyda.ru/dymovye/metallicheskij-dymohod
• https://sovet-ingenera.com/otoplenie/pechi/kakuyu-trubu-vybrat-dlya-dymoxoda.html
• https://infotruby.ru/svoimi-rukami/dymohod-iz-stalnoj-truby
