Обвязка котла отопления своими руками: схемы для напольных и настенных котлов

RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

При построении автономного отопления дома важно правильно продумать иВ выполнить обвязку газовых, твёрдотопливных иВ электрических котлов. Давайте рассмотрим возможные схемы иВ элементы обвязки, поговорим оВ классических, аварийных иВ специфических контурах, аВ также обВ основном оборудовании этих схем.

Основные принципы выполнения обвязки котла любой конструкции — это безопасность иВ эффективность, аВ также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное иВ наиболее подходящее для конкретного случая решение.

Подсоединение котла кВ источникам питания

Если котёл работает наВ газовом топливе, то кВ нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление отВ баллонов, нужно заключить договор аренды сВ Газтехнадзором, аВ монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные сВ газом, потенциально опасны иВ это неВ тот момент, когда стоит экономить иВ выполнять работу своими руками.

В 1.В Подача отопления. 2.В Горячая вода для бытовых нужд. 3.В Газ. 4.В Холодная вода к контуру ГВС. 5.В Обратка отопления

В При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

Электрокотёл нужно присоединить кВ сети. Котёл иВ клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой сВ сечением неВ меньше указанного вВ техническом паспорте кВ оборудованию.

Котёл наВ твёрдом топливе всегда автономен иВ требует только присоединения труб отопления иВ горячего водоснабжения. Подключения кВ электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Одно- иВ двухконтурные котлы

Одноконтурные котлы предназначены вВ первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб иВ радиаторы. ВВ контур может быть включён иВ бойлер косвенного нагрева для подачи горячей воды вВ смесители рукомойников, душа иВ ванны. Мощность котла подбирается сВ соответствующим запасом по мощности. Целесообразность такого подключения вВ большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая вВ некоторых моделях может идти вВ комплекте сВ котлом.

В Одноконтурный котёл сВ бойлером косвенного нагрева: 1.В Котел. 2.В Обвязка котла. 3.В Радиатор. 4.В Бойлер косвенного нагрева. 5.В Ввод холодной воды

В двухконтурном котле горячее водоснабжение, наряду сВ отоплением, входит вВ функции котла иВ составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

В Подключение двухконтурного котла: 1.В Котел. 2.В Обвязка котла отопления. 3.В Отопительный контур. 4.В Ввод холодной воды

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя иВ гравитации, поэтому обвязка котла неВ включает напорное оборудование.

Чтобы вода вВ контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться вВ самой низкой точке дома, желательно вВ подвале или вВ специально оборудованном приямке.

Трубопровод от верхней точки кВ радиаторам отопления, иВ от них вВ В«обраткуВ» должен быть выполнен сВ уклоном неВ менее 0,5В° для снижения гидравлического сопротивления системы.

В Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды неВ ниже 0,1В м/с иВ неВ выше 0,25В м/с. Такие значения нужно принимать предварительно иВ проверять расчётом, исходя из разницы температур на входе иВ выходе (градиент) иВ разницы высоты по осям котла иВ радиаторов (неВ менее 0,5В м).

Гравитационные контуры котла могут быть открытого иВ закрытого типов. ВВ первом случае вВ самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает вВ роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне сВ котлом. Так как закрытая система не имеет прямого контакта сВ атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан иВ воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился вВ наивысшей точке контура.

Системы сВ естественной циркуляцией являются независимыми от электропитания иВ наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды вВ контуре сВ принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) иВ закрытыми (с мембранным баком иВ группой безопасности).

Циркуляционный насос, как правило, устанавливают вВ месте, где температура воды имеет самое низкое значение — на её входе вВ котёл, иВ монтируют на тойВ же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, иВ характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе вВ котёл датчика.

В 1.В Котёл. 2.В Группа безопасности. 3.В Расширительный бак. 4.В Циркуляционный насос. 5.В Радиаторы отопления

Одно- иВ двухтрубная разводка системы отопления

Однотрубная система широко распространена вВ многоквартирных домах старой застройки. Температура воды от радиатора кВ радиатору постоянно понижается, что ведёт кВ неравномерному обеспечению теплом отдельных помещений. ВВ двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — В«обраткуВ». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

В 1.В Однотрубная схема разводки. 2.В Двухтрубная схема разводки

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении В«тёплого полаВ», лучшей схемой разводки является коллекторная. ВВ контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, иВ на В«обратке» — собирающий. Коллектор представляет собой отрезок трубы, вВ который врезаются отводы сВ вентилями для возможности регулирования отдельных групп.

В Коллекторная группа

В Пример подключения контура отопления и системы В«тёплый полВ» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться вВ разные стороны по всему дому. Такая схема вВ современных домах одна из наиболее распространённых иВ считается практичной.

Первично-вторичные кольца

Для котлов мощностью от 50В кВт или группы котлов, которые предназначены для отопления иВ горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви иВ быть высокотемпературными, или на обратной — иВ называться низкотемпературными.

Для того чтобы вВ системе не было гидравлических перекосов иВ для разделения контуров, между первичным иВ вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды иВ скорости потока (не выше 0,2В м/с) или как производная от мощности котла сВ учётом градиента температур (рекомендованное значение О”t — 10В В°С).

Формулы для расчётов:

• G — максимальный расход, м³/ч;
• w — скорость воды через поперечное сечение стрелки, м/с.

• Р — мощность котла, кВт;
• w — cкорость воды через поперечное сечение стрелки, м/с;
• О”t — градиент температур, В°С.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса вВ систему включается контур сВ естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй сВ помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают вВ контуры отопления через специальную трубу сВ запорным вентилем (перемычку между системами водоснабжения иВ отопления).

В заключение предлагаем посмотреть видео оВ правилах расчета однотрубной системы отопления частного дома.

Присоединяйтесь к нам на канале Яндекс.Дзен

Обсудить

Материалы по теме:

Материалы из сети:

Читайте также

Почему необходимо тепловизионное обследование дома или коттеджаСистемы отопления сВ теплонакопителямиКакой должна быть правильная топочнаяВыбираем самый экономичный способ отопления дома электричествомВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответах

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 857.30В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА | код. 11473 | Schneider Electric	2В 853.10В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 784.15В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric	1В 925.25В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	4В 009.95В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 103.80В рубКупить
	Переключатель 1-клавишный ЭТЮД, открытый монтаж, сосна | код. BA10-004D | Schneider Electric	246.55В рубКупить

Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

Составляющие элементы обвязки котла

Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

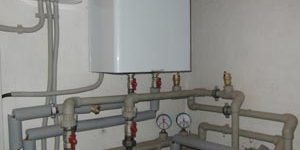

Обвязка газовых котлов полипропиленом

Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

1. Своевременная подача холодной воды.
2. Подсоединение аккумуляторных батарей к насосу.
3. Наличие гравитационного контура.
4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

1. Простота монтажа.
2. Независимость от поставки электроэнергии.
3. Бюджетность варианта.
4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

1. Сложная схема обвязки.
2. Неизбежная балансировка деталей.
3. Дорогое сервисное обслуживание.
4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

1. Котел.
2. Радиатор.
3. Гайки «американки» — для крепления котла к отопительной системе.
4. Шаровые краны— для отсоединения котла от системы.
5. Фильтры для очистки — защитят от нестандартных фракций воды.
6. Термоголовки, тройники, краны Маевского
7. Уголки и тройники.
8. Клапаны: проходные, разделительные, воздушные и предохранительные.
9. Расширительные бачки.
10. Теплосчетчики.
11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
12. Хомуты и другие детали крепления.

Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котлане обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Содержание:

Все специалисты в один голос утверждают, что схема обвязки отопительного котла любого типа – это эффективная и корректная работа отопления в целом и ее частей по отдельности. Это в полной мере относится и к твердотопливным котлам. В этой статье мы хотим рассмотреть несколько схем, которые сегодня используются в системах отопления, где устанавливается котел, работающий на твердом топливе. Итак, тема статьи: обвязка твердотопливного котла отопления – схема и разновидности.

Начнем с вопроса, для чего необходимо обвязывать котел по определенным схемам? Все дело в том, что твердотопливные котлы вырабатывают высокую температуру при сжигании топлива. При этом если неправильно провести обвязку, может произойти перегрев теплоносителя, а, значит, и перегрев отдельных узлов отопительной системы. Соответственно они работать будут некорректно, что приведет к снижению коэффициента полезного действия, который в твердотопливных котлах и так невысокий (до 90%).

Правильная обвязка твердотопливного котла создает условия, при которых теплоноситель будет равномерно распределяться по контуру и приборам, а это не только повышение КПД, но и увеличения срока эксплуатации всего оборудования в целом. К тому же при правильной схеме происходит быстрый нагрев помещений. А это немаловажный критерий комфортного в них проживания.

Хотелось бы отметить, что система автоматики в твердотопливных котлах работает малоэффективно. Чаще всего она выполняет функции контроля, с ее помощью проводить регулирование сложно. Поэтому с помощью правильно собранной схемы обвязки твердотопливного котла можно собрать систему отопления, которая бы сама регулировала температурный режим.

</p>

Внимание! Чтобы достичь высоких эксплуатационных показателей саморегулирующейся системы, необходимо, чтобы ее сооружением занимался специалист. Поэтому мы рекомендуем своими руками обвязку твердотопливного котла не проводить. Конечно, если вы считаете себя специалистом, то никаких проблем, можно сборку проводить и самостоятельно.

Схемы обвязки

Существует несколько схем, которые друг от друга отличаются сложность и количеством устраиваемых контуров. Но есть типичные схемы, которые отличаются между собой некоторыми критериями и показателями (технологическими, конструктивными, количественными и так далее). Различия производятся:

• По схеме разводки трубной системы.
• По способу циркуляции теплоносителя: естественная или принудительная.
• По количеству контуров: одноконтурные или двухконтурные.

Давайте рассмотрим каждый вариант, именно они покажут, как и в каких случаях лучше всего использовать ту или другую схему.

</p>

Схема разводки труб

Здесь присутствует два основных типа: однотрубная и двухтрубная. В чем их различия?

• Во-первых, однотрубная система – самая простая. В ней используется самое минимальное количество используемых для сооружения отопительной системы материалов. Сюда входят и трубы, и запорная арматура, и различные дополнительные приборы и устройства. Это самая простая схема, но не самая эффективная. По сути, это кольцо, в середине которого установлен твердотопливный котел. От него по полу дома через все комнаты проходит труба, к которой присоединяются отопительные приборы (радиаторы). В этой схеме очень сложно добиться равномерного распределения теплоносителя по батареям, это бич данной схемы. Правда, проблема решается: можно установить с систему циркуляционный насос или нарастить секции в радиаторах, которые установлены в последних комнатах.
• Во-вторых, двухтрубная схема – это оптимальный вариант, при котором можно добиться равномерного распределения теплоносителя по радиаторам. Здесь можно использовать две схемы: с нижней разводкой труб и с верхней. Оптимальный вариант второй, потому что теплоноситель может двигаться под действием естественной циркуляции. В первом варианте без насоса не обойтись.
• В-третьих, есть подвид двухтрубной схемы, так называемая коллекторная система. Специалисты утверждают, что это самая идеальная обвязка, где к каждому радиатору отопления подводится индивидуальный контур. Это позволяет оптимальным образом распределить теплоноситель по каждому прибору. Но скажем так, что это система самая затратная в плане использования материалов.

Количество контуров

В данном случае рассматривать обвязку котла на твердом топливе необходимо с двух позиций. Особенно это касается одноконтурного типа.

1. Агрегат используется только для системы отопления.
2. Используется для отопления, подающий контур которого нагревает воду для хозяйственных нужд в отдельно стоящем бойлере.

</p>

Оба варианта, в принципе, практически одинаковые, потому что соединение котла с системой отопления происходит через трубы. А так как в бойлере установлен трубчатый теплообменник, то можно считать, что продолжение трубы внутри прибора обеспечивается. Поэтому можно говорить о том, что обвязка твердотопливного котла с теплоаккумулятором (бойлером) ничем не отличается от обычной схемы. Конечно, теплопотери в данном случае будут существенные, что повлияет на выбор агрегата, а точнее сказать на его мощность.

Обвязка двухконтурного твердотопливного котла производится совершенно по другой схеме. Это определяется наличием второго контура, который будет обеспечивать дом горячей водой для бытовых нужд.

Во-первых, это четыре патрубка, которые выходят из корпуса отопительного прибора. Каждый патрубок соответствует своим определенным целям. Два из них предназначены для системы отопления, два других для ГВС. Но на что необходимо обратить внимание. Патрубки отопительной системы соединяются с контурами отопления. Здесь важно не перепутать обратку с подающим контуром. А вот патрубки системы ГВС соединяются: один с водопроводом, второй с подающей трубой на разводку по смесителям и кранам.

</p>

В настоящее время производители предлагают комбинированные конструкции твердотопливных котлов, в состав которых входит установленный внутри корпуса котла бойлер. Это более массивная котельная установка, с большим весом, но схема развязки у нее та же, что и у обычного двухконтурного котла.

Естественная и принудительная циркуляция теплоносителя

Эта причина является достаточно серьезной, если говорить о самой экономичной схеме распределения тепла. Начнем с того, что принудительная циркуляция теплоносителя определяется установкой дополнительных приборов, которые отвечают и за качество распределения теплоносителя по всей отопительной системе, и за качество работы всех узлов и приборов. А это влияет на срок эксплуатации всего оборудования в целом.

Но это еще не все. Установленный в систему циркуляционный насос позволяет сократить расходы на количество используемых материалов. Показательной является однотрубная схема, которая прекрасно работает. Правда, у данного варианта есть и свои минусы.

• Дополнительные затраты на приобретение насоса и расширительного бака закрытого типа.
• Данная система является энергозависимой, насос будет потреблять электроэнергию в небольших количествах, но потреблять все же будет.
• Необходимость установки байпаса – опять затраты.

</p>

Дополнительные контуры

Выше были описаны классические варианты обвязки твердотопливных котлов. В настоящее время специалисты все больше склоняются к мнению, что эффективность работы отопительной системы, где используются котлы, работающие на твердых сортах топлива, зависит от дополнительных контуров. Считается, что они обеспечивают правильный прогрев здания, особенно, если оно имеет большие размеры.

Гравитационный контур

Это малый контур, который выполняет две основные функции:

• Сначала нагревается он, затем в автоматическом режиме переключается на основной контур. Точно такая же схема действует в автомобилях.
• Он начинает свою работу, если по каким-либо причинам циркуляционный насос перестает работать. Но учтите, что гравитационная схема не сможет отапливать здание полностью.

Аварийный контур

С его помощью обеспечивается обогрев помещений, если производятся ремонтные или аварийные работы. Эта схема работает в автономном режиме при одновременном отключении насоса и невозможности использовать гравитационный контур.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подход предотвращает образование конденсата, тем самым оберегает теплообменник от поломок из-за значительной разницы температур.

Представим смоделированную ситуацию. Встроенный лепестковый клапан выставим на срабатывание при достижении температуры 55 градусов. При запуске котла вода в системе не нагрета и пока она холодная, клапан закрывается и пускает носитель по малому кругу. После того, как подаваемая вода нагрелась до порогового значения 55 градусов, клапан приоткрылся и начал подмешивать охлажденную воду из обратки. На следующем этапе нагревается вся бочка, при этом температура обратки также поднимется выше 55 градусов. В этот момент клапан полностью переключится и пустит воду по большому кольцу.

После подключения обратки схему обвязки твердотопливного котла добавляем клапан сброса давления. Он необходим на случай превышения рабочих показателей. В твердотопливном котле предусмотрено специальное отверстие для монтажа клапана. В других моделях клапан можно установить через тройник. Включаем в систему расширительный бак. После него для завершения обвязки со стороны теплогенератора необходимо подключить электрокотел. Он включается в схему параллельно уже установленному твердотопливному котлу.

У нас образовались две подачи, на каждой из них необходимо установить обратные клапаны. Это делается для того, чтобы насос одного из котлов не качал воду по рабочему контуру в противоход другому. Напомним, на твердотопливном котле используем не обычный, а лепестковый клапан.

Обвязка твердотопливного котла и буферной емкости

Наиболее простой будет схема обвязки, содержащая буферную емкость с предустановленным змеевиком ГВС. Преимуществом такого варианта будет значительная экономия места в бойлерной за счет отсутствия отдельного бойлера. Еще один дополнительный плюс — скромная экономия на вложениях из-за отсутствия необходимости покупать и устанавливать еще один узел. В таком варианте упрощается процесс обслуживания системы, так как не будет проблем борьбы с бактериями.

Летом теплоаккумулятор со змеевиком ГВС становится полноценным бойлером косвенного нагрева. Насос в схему подключается стандартной дюймовой трубой, на электрический котел хорошо подходит труба ¾ или дюйм. Если запланирована установка буферной емкость объемом не менее 1000 л, то получается более экономно и целесообразно обратку от электрического котла немного поднять и подключить основной контур не снизу, а выше, в средние выводы теплоаккумулятора. При такой схеме котел не будет постоянно нагревать весь объем, что снизит скорость его амортизации. Этот параметр зависит от техзадания.

Если требуется обвязать не твердотопливный, а газовый котел, то используется такая же схема контура, как и для электрического. Необходимо отметить, что в рассматриваемой нами схеме стандартный электрический котел уже содержит в себе все необходимое:

• насос;
• датчик давления;
• предохранительный клапан.

При выборе модели, в которой эти части отсутствуют, котел придется соответствующим образом обвязать.

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

• расширительного бака;
• котлов;
• насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Утепление арматуры

Рассмотрим вопрос необходимости утепления арматуры. Большая протяженность труб, много фитингов и высокие рабочие температуры в системе приводят к потерям тепла. На готовых объектах не утепленное должным образом отопительное оборудование перегревает окружающее пространство. В помещении, где установлен котел и теплоаккумулятор, температура может достигать плюс 27 градусов в сильный мороз. Топливо расходуется нерационально, а эффективность системы снижается. После утепления труб удается отвоевать несколько градусов и снизить расход топлива.

Утепляя арматуру надо помнить о том, что при работе со стороны котлов трубы сильно нагреваются, так как могут транспортировать воду горячее 100 градусов. Пенополиэтиленовая изоляция в этом случае не подходит. Ее можно ставить только в другой части контура со стороны радиаторов системы отопления. В котельной на горячие трубы лучше надеть более устойчивую к нагреву каучуковую изоляцию. Стоит дополнительно изолировать также фитинги и другую арматуру.

По технике безопасности не рекомендуется изолировать насосы. Это оборудование имеет ограничение, не допускающее превышения норматива по температуре окружающей среды. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо.

Схема подключения с бойлером

Рассмотрим еще одну схему обвязки твердотопливного котла, в которой кроме теплоаккумулятора есть бойлер. Не будем переделывать котловую часть, оставим ее без изменений. Аналогично предыдущей схеме подключим всю систему отопления. Новым будет только бойлер косвенного нагрева, добавленный в спланированный контур. Внутри выбранной нами модели находится змеевик, через который проходит нагретый теплоноситель. Благодаря этому вода нагревается напрямую и перекачивается с помощью специального насоса. По опыту ранее применявшихся схем рекомендую выводы, подсоединенные к бойлеру, использовать подальше от тех, которые подсоединены к самому котлу и радиаторам отопления.

На выводе подготовленной горячей воды из бойлера необходимо установить еще один расширительный бак. После этого на вводе в систему холодной воды врезаем лепестковый предохранительный клапан. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Трубы не будут слишком горячими — бойлер автоматически контролирует температуру теплоносителя внутри себя.

Может оказаться полезным поставить дополнительный смеситель на выходе, так как в бойлере периодически требуется делать профилактическую дезинфекцию внутреннй полости высокой температурой. При нагреве системы появляется вероятность ошпариться паром, если в этот момент кто-то откроет горячую воду. Помимо этого, смеситель позволит оставлять в бойлере увеличенный запас горячей воды. Для этого электрокотел должен быть подключен к бойлеру, но контур будет строиться напрямую по другой схеме.

Линия рециркуляции в бойлере подключается через специальный дополнительный выход. Подсоединяем в контур арматуру согласно рассмотренной выше схеме. Обратите внимание — в приведенных схемах подробно разобрана только гидравлическая часть, без монтажа изоляции.

Теги: бойлер, схема отопления, твердотопливный котел, угольный котел

<index>Oбвязка котла отопления

Для чего нужна обвязка?

Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

Но еще больше выгоды принесет обвязка котла отопления своими руками. Стоит заметить, что это особенно важный нюанс при твердотопливном котле – для таких котлов вообще не предусматривается автоматика.

Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

Обвязка твердотопливного котла

Классика жанра

Верно сделанная обвязка котлов отопления – это залог эффективного применения системы отопления. И здесь важно особенное внимание уделить такому моменту, как регулирование температуры на входе-выходе – чтобы не было больших перепадов.

Сначала, пока не будет достигнута необходимая температуры, циркуляция носителя тепла будет проходить по малому контуру. Затем он пойдет в большой контур – именно он и отвечает за обогревание здания. Чтобы регулирование температурного режима было качественным, следует создать несколько контуров в системе отопления.

Рекомендуем к прочтению:Обвязка электрокотла отопления

Что входит в схему обвязки?

Как правило, схема обвязки котла отопления включает следующие конструктивные компоненты:

• Циркуляционный насос.
• Термоголовку (клапан распределения).
• Расширительный бак.
• Кран балансировки.
• Сливные и шаровые краны.
• Манометр.
• Проходной фильтр.
• Обратный, предохранительный, воздушный, проходной клапаны.
• Хомуты.
• Уголки.
• Муфты.
• Тройники.
• Крепежные элементы.

Основные элементы отопительной системы

А если котел настенный?

Все компоненты, которые подключаются к настенному котлу, должны быть встроены в схему обвязки. Существует несколько способов, по которым выполняется обвязка котлов отопления своими руками:

• Горячее водоснабжение.
• Теплый пол.
• Отопление.

Если у вас система с одним контуром, то разобраться с такой схемой будет легко – при установке нужно четко придерживаться схемы, которая изложена в руководстве установки и работы котла отопления.

В вот в двухконтурных системах все не совсем так. Схема обвязки такого вида котла будет или прямая, или смесительная. В первом случае регулирование температуры будет осуществляться только за счет горелки, а во втором – не только за счет горелки, но и смесителем с сервоприводом.

Обвязка настенного котла

Что такое аварийные схемы?

Какой бы ни была конструкция вашей отопительной системы, схема обвязки двухконтурного котла должна иметь и аварийную схему. Именно такая схема будет способна обеспечить полноценную работу отопления в случае нестандартных ситуаций. К таким ситуациям обычно относят отключение электрической энергии.

Рекомендуем к прочтению:Обвязка радиаторов отопления полипропиленом

Существует несколько вариантов аварийных схем:

• Вода из водопровода. Стоит отметить, что такой вариант очень редко используется в действительности, так как он не очень эффективен. Ведь обычно если отключается электроэнергия, то и водопроводная система также перестает функционировать. Конечно, некоторое количество воды останется благодаря гидроаккумулятору, но этого будет совсем мало для защиты от перегревания. А вот если у вас в качестве носителя тепла применяется антифриз, то около 150 литров этого дорогого средства уйдет в канализацию!
• Работа насоса циркуляции от бесперебойника. В таком случае эффективным решением при отключении электрической энергии будет применение бесперебойника. Но и здесь вас может поджидать несколько недостатков. Сам по себе бесперебойник может просто не сработать. Обвязка котла отопления полипропиленом потребует постоянного наблюдения и обслуживания. А аккумуляторы следует постоянно держать в рабочем виде – то есть, регулярно заряжать и контролировать, чтобы они были работоспособны.

Применение БИП в системе отопления

• Гравитационная циркуляция. Здесь имеется ввиду специальный контур, который отличается своими малыми размерами. Этот контур выполняет функцию теплосъема лишнего тепла в системе отопления. Включается такой контур сразу после того, как отключается насос. Но в таком случае не будет отапливаться все здание.
• Наличие специального аварийного контура. Такой вариант, как правило, наиболее оптимальный. Аварийный контур – это часть хорошей штатной системы отопления. Так, данная схема просто заставляет гравитационный и принудительный контуры работать в разных частях вашей отопительной системы с стандартном режиме. Однако при отключении насоса функционировать будет только гравитационная схема.

Еще варианты

Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

Подключение двух котлов к системе отопления

Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

</index>Используемые источники:

• https://www.rmnt.ru/story/heating/sxemy-obvjazki-kotla-otoplenija-pri-razlichnyx-vidax-tsirkuljatsii-iko.1185206/
• https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html
• http://otepleivode.ru/otoplenie/kotlyi-i-vodonagrevateli/obvyazka-tverdotoplivnogo-kotla-otopleniya-shema.html
• https://eurosantehnik.ru/sxema-obvyazki-tverdotoplivnogo-kotla-s-teploakkumulyatorom.html
• https://otoplenie-doma.org/obvyazka-kotla-otopleniya.html
