Как работает двухконтурный газовый котел
Основанием любого котла является корпус, он может быть круглой или прямоугольной формы. Внутри расположена камера сгорания, снаружи ее стенки покрыты теплоизоляционным материалом. В нижней части находится газогорелочное устройство с запальником.
В верхней части установлен главный теплообменник из чугуна или жаропрочной стали, через который протекает теплоноситель. Вторичный теплообменник для обеспечения ГВС находится вне камеры сгорания. Перед горелкой ставится автоматический элемент, включающий в себя газовый клапан и термостатический регулятор с датчиком нагрева (термопарой).
Для распределения потоков теплоносителя и подмешивания в схеме применяется трехходовой клапан. Общее устройство двухконтурного газового котла можно рассмотреть на примере настенного газового агрегата с открытой камерой бренда VAILLANT немецкого производства.
Кроме основного оборудования, высокотехнологичные газовые котлы снабжаются циркуляционным насосом, вентилятором для принудительной подачи воздуха и расширительным баком. В самых дорогих комплектациях имеется второй расширительный бак для ГВС или встроенный бойлер.
Пламя газовой горелки нагревает основной теплообменник, в нем с помощью насоса циркулирует теплоноситель, это и есть принцип работы газового котла. Температура теплоносителя измеряется датчиком и поддерживается на определенном уровне электронным блоком управления. Это происходит так:
- Теплоноситель циркулирует по малому кругу через главный теплообменник, трехходовой клапан и насос.
- Датчик температуры фиксирует нагрев воды до определенного значения и передает импульс блоку управления, который подает команду электроприводу трехходового клапана.
- Трехходовой клапан начинает открывать поток теплоносителя извне, из системы, подмешивая к нагретой воде. Чем больше она нагревается, тем сильнее клапан открывает внешний поток. Таким образом, температура на выходе всегда постоянна.
- Когда температура всей воды в системе достигает заданного значения, электронный блок управления воздействует на газовый клапан и тот перекрывает подачу топлива, горелка отключается. Пламя остается только на запальнике.
- Как только теплоноситель остывает, контроллер подает команду и открывает газовый клапан, после чего горелка автоматически поджигается от запальника.
Автоматика газового котла
В бюджетных комплектациях котлов функции управления горелкой выполняет автоматический газовый клапан, совмещенный в один блок с термостатом. Используется более простой принцип действия терморегулятора газового котла, при котором привод газового клапана связан со штоком термостата. Шток перемещается под воздействием термопары, соединенной с ним капиллярной трубкой. Движение штока ограничивается рукояткой, которой на котле устанавливают желаемую температуру.
Термопары бывают двух видов. Первая использует принцип расширяющейся жидкости, помещенной в замкнутое пространство корпуса. При нагреве термопары жидкость начинает расширяться и через капиллярную трубку воздействовать на шток терморегулятора. Другой принцип действия термопары газовых котлов основан на следующем явлении: если нагревать стык двух разных металлов, то на проводах, припаянных к этим металлам, возникает небольшое напряжение, до 50 мВ. В этом случае привод газового клапана оборудован электромагнитом, который отключается при остывании термопары и перекрывает газ. Схема автоматического клапана показана на рисунке.
Схема автоматического клапана
При розжиге с помощью пьезоэлектрического элемента принцип работы автоматики газового котла таков:
- Регулировочное колесо нажимается рукой, при этом на запальник подается газ.
- Другой рукой нажимается кнопка пьезорозжига, на запальнике проскакивает искра и он воспламеняется.
- Колесо удерживается в течение 10—30 сек. Это нужно чтоб термопара нагрелась и зафиксировала газовый клапан в открытом положении.
- Колесо отпускают и поворачивают в необходимое положение. На главную горелку подается газ и она поджигается от запальника.
- При внезапном отключении газа газогорелочное устройство и запальник затухают. Требуется несколько секунд, чтобы остыла термопара и отпустила привод газового клапана, который тут же перекроет газ.
Это самая простая автоматика безопасности, не требующая подключения к электросети. Однако она инерционна, то есть, для ее срабатывания нужно время для нагрева или остывания термопары. Тем не менее, в соответствии с нормативными документами, эта автоматика должна стоять на каждом котле, поскольку она надежна и не требует электричества. Лишены инерции электронные элементы и датчики, управляемые контроллером, но все равно они могут использоваться только совместно с базовой автоматикой.
Описание работы контура для ГВС
В отопительных установках с контуром для ГВС имеется вторичный водо-водяной теплообменник. Холодная водопроводная вода проходит через его трубки и нагревается от теплоносителя, который снаружи омывает эти трубки, при этом потоки движутся навстречу друг другу. Для переключения потоков применяется следующая схема работы двухконтурного газового котла:
- В режиме отопления теплоноситель движется от входа к выходу по маршруту: циркуляционный насос — главный теплообменник – переключающий клапан – выход.
- При открывании крана горячей воды в доме датчик расхода фиксирует проток воды через вторичный теплообменник и подает сигнал контроллеру.
- Электронный блок управления переключает клапан и поток горячего теплоносителя направляется во вторичный теплообменник, нагревая собой холодную водопроводную воду.
- После выхода из вторичного водонагревателя теплоноситель попадает в подающую магистраль отопления. После закрытия крана клапан переключает потоки обратно и прямое движение теплоносителя восстанавливается.
Другая схема работы котла с приготовлением ГВС представлена на рисунке.
Здесь отсутствует вторичный водонагреватель, вместо него функцию нагрева водопроводной воды выполняет главный теплообменник сложной конструкции. Для эффективной теплопередачи в нем сделаны трубки сложной формы, помещенные в протекающий теплоноситель. Внутри трубок проходит вода из магистрали, которая нагревается от теплоносителя, а его температура повышается за счет работы горелки.
Заключение
Изучив принцип работы двухконтурного котла, можно сделать вывод, что его приобретение имеет смысл для обслуживания не более чем 2 потребителей. Степень автоматизации установок зависит от конкретного производителя и стоимости изделия, но минимальный комплект автоматики безопасности должен присутствовать обязательно.
Содержание:
Устройство котлов Вайлант
Электрическая схема

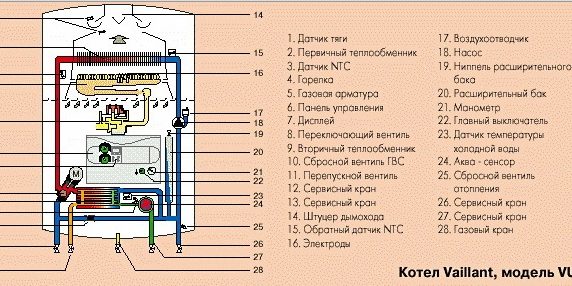

Рассмотрим устройство котла Вайлант, используя картинки и схемы из руководства по монтажу. Для правильной настройки при установке и устранению неисправностей, необходима принципиальная электрическая схема. На ней показано, куда именно подключаются все узлы устройства к электрической плате управления.
Электросхема для конкретной модели газового нагревательного аппарата может немного отличаться от стандартной. Чтобы сделать ремонт и отрегулировать конкретную модель, нужно использовать инструкцию по эксплуатации, которая идет в комплекте к каждому аппарату.
Гидравлическая схема
На гидравлической схеме работы котла обозначены все узлы, которые проходит жидкость в процессе нагревания. Снизу расположены пять труб, по две на ГВС и отопление и одна, подающая газ.
В правый крайний патрубок поступает охлажденный теплоноситель из отопительной системы. Жидкость проходит через трехходовой клапан, циркуляционный насос и поступает в первичный теплообменник. Там она нагревается и выходит через фильтр из левого крайнего патрубка в систему отопления. Если выставлен приоритет горячего водоснабжения, то она проходит через вторичный теплообменник, нагревая при этом воду для бытового пользования. Управляет направлением потока теплоносителя трехходовой клапан.
Во второй с правой стороны патрубок поступает холодая чистая вода, идет во вторичный теплообменник и оттуда уже нагретая выходит во вторую слева трубу.
Особенности одно и двухконтурных моделей
Одноконтурные настенные котлы, такие как Vaillant Turbotec plus VU, отличаются простотой конструкции и компактностью. Их главным недостатком является то, что они не обеспечивают пользователя горячим водоснабжением. Для того, чтобы с помощью него нагреть проточную воду придется дополнительно покупать и устанавливать бойлер косвенного нагрева.
</p></span> Котлы Vaillant Turbotec plus VU
Двухконтурные модели, такие как Vaillant 240 оборудованы стальным вторичным теплообменником с тонкими стенками, позволяющим передавать тепло от теплоносителя к проточной воде.
Также выпускаются двухконтурные устройства с встроенным бойлером. Они отличаются большими габаритами. Бак с водой располагается у них внизу корпуса. Так устроены такие модели Вайлант как AtmoCompact и AtmoVit Combi. Рассмотрим, как работает типичный двухконтурный котел.
Принцип работы
Рассмотрим принцип работы газовых котлов Вайлант. Они предназначены для отопления помещений и нагрева воды для бытового использования. Подключаются к системе отопления с радиаторами, которые располагаются по всему дому. Когда теплоноситель внутри остывает до определенной температуры, срабатывает термостат. Он подает сигнал на плату управления.
Оттуда идет сигнал для включения циркуляционного насоса, открытия газового клапана и подачи электричества на электроды розжига. Начинает гореть газ в горелке, над которой расположен основной трубчатый теплообменник. В нем тепло передается от сгорания газа к теплоносителю в трубках.
Когда вода в системе отопления нагревается до выставленной в настройках температуры, снова срабатывает термостат и работа котла прекращается. При включении крана с горячей водой, срабатывает трехходовой клапан, который направляет нагретый теплоноситель во вторичный теплообменник. Там, через тонкие стенки тепло передается водопроводной жидкости.
В некоторых сериях, к примеру, Vailllant Turbo, возможно подключение выносного комнатного термостата. В этом случае можно настраивать обогрев на нужную температуру в помещении.
</p>
Конденсационные модели, такие как Вайлант ecoTEC имеют теплообменник особенной конструкции, который позволяет дополнительно использовать тепло летучих продуктов сгорания во время их конденсации.
Область использования и технические характеристики
Газовые котлы Вайлант предназначены для отопления бытовых и производственных помещений. В зависимости от модели имеют различный диапазон мощностей. От небольших аппаратов, к примеру, Eco Compact на 4 кВт, до устройств повышенной мощности, например, Eco Craft VKK на 294 кВт. Также, при необходимости, ряд моделей способны соединяться в каскад, для складывания вырабатываемой тепловой энергии.
Выпускаются как настенные, так и напольные приборы. В зависимости от типа камеры сгорания выпускаются атмосферные и турбированные серии. К примеру, Вайлант Т3 и Т4, где Т3 оснащен атмосферной, а Т4 закрытой камерой сгорания. Теплообменник изготовляется из меди, нержавеющей стали или чугуна.
Все аппараты оснащены современными устройствами защиты: от замерзания, перегрева, тушения пламени и отсутствия тяги. Отдельные приборы могут работать как от природного, так и от сжиженного газа. Все котлы имеют электронную систему управления и автоматический розжиг. Модулируемые горелки позволяют плавно изменять необходимую интенсивность работы.
Принцип работы конденсационного котла фирмы Вайлант
В устройстве конденсационного котла Vaillant, используются современные энергосберегающие технологии. Было замечено, что в традиционном (атмосферном) отопительном оборудовании, большое количество тепла, просто уходит в дымоходную трубу.
В конденсационном котле Вайлант стоит теплообменник, позволяющий аккумулировать энергию отходящих продуктов сгорания. Отбор тепла осуществляется за счет провоцирования выпадения конденсата, капелек пара, разогретых до «точки росы».
Температура теплоносителя не превышает 60°С. Поэтому, конденсационные теплогенераторы, рекомендовано подключать к низкотемпературным системам отопления. Дымоудаление происходит принудительным способом, через горизонтальный коаксиальный дымоход. В качестве теплоносителя, запрещается использовать антифриз.
Работу котла контролирует чувствительная автоматика, под управлением микропроцессорного контроллера. Котлы пятого поколения, снабжены погодозависимыми термодатчиками, подающими сигнал в блок управления, для корректировки выбранного рабочего режима.
При необходимости, для наращивания мощности, допускается каскадное подключение в единую сеть до пяти единиц отопительного оборудования. Все настройки выполняются посредством главного блока управления, одного из подключенных котлов.
Автоматика газового котла
В бюджетных комплектациях котлов функции управления горелкой выполняет автоматический газовый клапан, совмещенный в один блок с термостатом. Используется более простой принцип действия терморегулятора газового котла, при котором привод газового клапана связан со штоком термостата. Шток перемещается под воздействием термопары, соединенной с ним капиллярной трубкой. Движение штока ограничивается рукояткой, которой на котле устанавливают желаемую температуру.
Термопары бывают двух видов. Первая использует принцип расширяющейся жидкости, помещенной в замкнутое пространство корпуса. При нагреве термопары жидкость начинает расширяться и через капиллярную трубку воздействовать на шток терморегулятора. Другой принцип действия термопары газовых котлов основан на следующем явлении: если нагревать стык двух разных металлов, то на проводах, припаянных к этим металлам, возникает небольшое напряжение, до 50 мВ. В этом случае привод газового клапана оборудован электромагнитом, который отключается при остывании термопары и перекрывает газ. Схема автоматического клапана показана на рисунке.
Схема автоматического клапана
При розжиге с помощью пьезоэлектрического элемента принцип работы автоматики газового котла таков:
- Регулировочное колесо нажимается рукой, при этом на запальник подается газ.
- Другой рукой нажимается кнопка пьезорозжига, на запальнике проскакивает искра и он воспламеняется.
- Колесо удерживается в течение 10—30 сек. Это нужно чтоб термопара нагрелась и зафиксировала газовый клапан в открытом положении.
- Колесо отпускают и поворачивают в необходимое положение. На главную горелку подается газ и она поджигается от запальника.
- При внезапном отключении газа газогорелочное устройство и запальник затухают. Требуется несколько секунд, чтобы остыла термопара и отпустила привод газового клапана, который тут же перекроет газ.
Это самая простая автоматика безопасности, не требующая подключения к электросети. Однако она инерционна, то есть, для ее срабатывания нужно время для нагрева или остывания термопары. Тем не менее, в соответствии с нормативными документами, эта автоматика должна стоять на каждом котле, поскольку она надежна и не требует электричества. Лишены инерции электронные элементы и датчики, управляемые контроллером, но все равно они могут использоваться только совместно с базовой автоматикой.
Как работает двухконтурный газовый котел
Основанием любого котла является корпус, он может быть круглой или прямоугольной формы. Внутри расположена камера сгорания, снаружи ее стенки покрыты теплоизоляционным материалом. В нижней части находится газогорелочное устройство с запальником.
В верхней части установлен главный теплообменник из чугуна или жаропрочной стали, через который протекает теплоноситель. Вторичный теплообменник для обеспечения ГВС находится вне камеры сгорания. Перед горелкой ставится автоматический элемент, включающий в себя газовый клапан и термостатический регулятор с датчиком нагрева (термопарой).
Для распределения потоков теплоносителя и подмешивания в схеме применяется трехходовой клапан. Общее устройство двухконтурного газового котла можно рассмотреть на примере настенного газового агрегата с открытой камерой бренда VAILLANT немецкого производства.
Кроме основного оборудования, высокотехнологичные газовые котлы снабжаются циркуляционным насосом, вентилятором для принудительной подачи воздуха и расширительным баком. В самых дорогих комплектациях имеется второй расширительный бак для ГВС или встроенный бойлер.
Пламя газовой горелки нагревает основной теплообменник, в нем с помощью насоса циркулирует теплоноситель, это и есть принцип работы газового котла. Температура теплоносителя измеряется датчиком и поддерживается на определенном уровне электронным блоком управления. Это происходит так:
- Теплоноситель циркулирует по малому кругу через главный теплообменник, трехходовой клапан и насос.
- Датчик температуры фиксирует нагрев воды до определенного значения и передает импульс блоку управления, который подает команду электроприводу трехходового клапана.
- Трехходовой клапан начинает открывать поток теплоносителя извне, из системы, подмешивая к нагретой воде. Чем больше она нагревается, тем сильнее клапан открывает внешний поток. Таким образом, температура на выходе всегда постоянна.
- Когда температура всей воды в системе достигает заданного значения, электронный блок управления воздействует на газовый клапан и тот перекрывает подачу топлива, горелка отключается. Пламя остается только на запальнике.
- Как только теплоноситель остывает, контроллер подает команду и открывает газовый клапан, после чего горелка автоматически поджигается от запальника.
Отличительные особенности
Но всё вышеназванное можно найти и в других марках. Так какой смысл покупать именно эти котлы? Всё дело в нескольких особенностях техники, производимой Vailent:
- Высокое качество сборки. Именно ему обязана цена товара. Ничего не скрепит и не разваливается при монтаже, как в китайских поделках, а имя компании известно на весь мир, ведь бренду более 100 лет. Опыт инженеров Вайлент сложно переоценить, поэтому их продукция и славится высоким уровнем безопасности, ведь нет ничего важнее в газовых котлах.
- Зачастую «немецкая техника» – это лишь маркетинговая уловка, и далеко не весь производимый в Германии товар достоин похвалы. Но именно благодаря компаниям, вроде Вайлент, пользователи по сей день ценят европейское качество.
- Разнообразный товарный ряд. Имея один стандарт качества, фирма умудряется производить дешёвые настенные и дорогие напольные двухконтурные газовые котлы. Таким образом, вы можете подобрать то, что нужно конкретно в вашем случае.
- Высокое КПД всех котлов – одно из рекордных на рынке, совмещается с немецким стандартом безопасности.
Не стоит идеализировать технику любого производителя и забывать о такой вещи, как «заводской брак». Сколько бы хороших отзывов вы не слышали о фирме, вам может попасться именно тот неудачный котёл. Благо, гарантия позволяет быстро обменять товар.
Чтобы не возникло дополнительных проблем, правильно выбирайте магазин для покупки. Ведь за качество Вайлент приходится платить немалые деньги, и совершенно не хочется потратить годовую зарплату на то, что может вообще не работать. Также не бойтесь уточнять у продавцов, является ли их магазин официальным дистрибьютором техники или перекупщиком. Но это можно понять и самостоятельно, ведь во втором случае – цены на 10-20 процентов выше.
Описание напольного котла Vaillant
Не первый год напольные газовые котлы Vaillant покоряют рынок, а всё благодаря высокому качеству продукции. Популярнейшим товаром фирмы являются двухконтурные устройства, их преимущество заключается в том, что они способны выдавать большую мощность, обеспечивая теплом от двух этажей и больше.
Однако под такой котёл определённо стоит сделать пристройку или отдельную котельную, ведь на кухне размещать девайсы с мощностью свыше 60 кВатт запрещено по правилам пожарной безопасности. Но если нет желания тратить дополнительные ресурсы на отстройку нового здания, фирма имеет и ряд настенных обогревателей – от 24 до 34 кВатт мощностью.
Чтобы разобраться, почему стоит слегка переплатить за бренд, давайте рассмотрим характеристики, что выдаёт газовый напольный котел Vaillant atmovit.
Тонкости ремонта отопительных котлов Ваилант
Стоит понимать, что зачастую необходимость в ремонте возникает по двум причинам: нарушении правил установки и эксплуатации. При некорректной настройке газовой аппаратуры первым выходит из строя газовый клапан с движком. Определенному риску подвергаются отвечающие за зажигание электроды, особенно если топливная смесь не соответствует требованию завода-изготовителя. При таком «раскладе» могут сломаться даже электронные компоненты – кстати, именно они стоят немалых денег.
Если возникла проблема, Vaillant обязательно сообщит об этом пользователю. Для этого предусмотрен специальный ЖК экран, на котором появятся ошибки F28 и F29.
При получении такого сигнала рекомендуем бросить все и произвести немедленную, полноценную диагностику всего оборудования. Желательно, чтобы ее выполняли квалифицированные специалисты. Помимо ремонта котла, они также очистят его память, чтобы не допустить повторной неисправности.
Вообще, многие владельцы Vaillant и других отопительных приборов при поломке допускают одну и ту же ошибку. Они начинают хаотично менять комплектующие. Однако на деле получается, что нужно было искать истинную причину, а не пытаться исправить последствия поломки.
- Проблема 1. Оборудование полностью отказало. Иногда такое бывает в начале эксплуатации, когда пользователь или горе-мастера неправильно подключают фазу и ноль. Скопившийся воздух в системе может создать серьезный барьер для запуска механизма. Учитывайте это в процессе эксплуатации.
- Проблема 2. Пламя горелки имеет низкую мощность. Данная проблема является глобальной, о чем говорят многочисленные «крики помощи» на форумах и тематических сайтах. Такое бывает, если минимальное давление природного газа в системе установлено неправильно. Также не помешает проверить, исправен ли диодный мост вместе с клапаном. Проблема решается корректной настройкой техники. Все рекомендации можно найти в руководстве или инструкции, которыми комплектуются все коты Ваилант.
Кстати, низкое давление может привести к тому, что горелка потухнет сразу же после запуска. Если столкнулись с такой ситуацией, не пугайтесь. Достаточно будет установить давление на уровне пяти мБар.
- Проблема 3. Слишком высокая или низкая температура воды в системе. Устранить проблему можно, отрегулировав показатели. А вот если перестал функционировать режим модуляции, скорее всего, неисправны клапан и плата.
- Проблема 4. Засорился фильтр. Обычно это связано с плохим качеством воды. Бороться с данной проблемой в России практически бесполезно.
Особенности монтажа
Монтаж двухконтурных котлов всегда стоит проводить с осторожностью. Не забывайте, что корпус нагревается так же, как и вода
Соответственно, стоит побеспокоиться об огнеупорной стенке и её покрытии. А лучше всего вовсе не размещать около котла легко воспламеняемые предметы.
И оставьте вокруг корпуса по полметра по бокам и метр спереди, чтобы можно было легко произвести обслуживание устройства в случае необходимости. С брендовыми котлами куда проще получить разрешение на подключение к газовой магистрали, но если вы не будете соблюдать всю технику безопасности, то даже самое дорогое устройство будет валяться в гараже без пользы.
Технические характеристики
Спорить о превосходстве двухконтурных и одноконтурных котлов можно долго, но всё зависит исключительно от объёмов, которые необходимо обогреть. Фирма имеет несколько серий, для различных целей, но все их объединяет:
- Высокоэкономичное потребление газа. КПД котлов близится под рекордные показатели, с разностью в 5 процентов, в зависимости от выбранной модели.
- Также имеются серии с механическим и цифровым управлением. Не стоит упоминать, что вторая разновидность надёжнее, но делает вас зависимым от электроэнергии, и в случае отключения света на участке, вы можете замёрзнуть в собственном доме.
- Скорость нагрева воды – стандартная, сложно как-либо ускорить этот процесс, и практически все двухконтурные котлы средней ценовой категории выдают одинаковые показатели.
- Дополнительная очистка продуктов сгорания. Кто-то посчитает это излишним, однако те, кто хоть раз имел дело с засорившимся дымоходом, сразу поймут, зачем нужен такой функционал. На деле это избавляет пользователя от лишней головной боли.
- Пользователю сразу доступен контроль всех систем, без необходимости залазить в аппаратную часть котла и что-то менять. Серия ПРО также имеет электронный дисплей и возможность удалённого управления.
- Экран отображает абсолютно всё. Если возникает ошибка, он выдаст её код и расшифровку, позволяя пользователю быстро найти причину поломки.
Потребителю предоставляется стандартный выбор, от настенных версий в 24 и 34 кВт мощностью, до напольных, мощность которых в 2-3 раза больше. Подобное решение позволяет эксплуатировать технику фирмы во всех помещениях, от небольших квартир, до многоэтажных частных домов. Вам нет необходимости отказываться от полюбившейся марки из-за скудности товарного ряда.
Помимо стандартного циркуляционного насоса с расширительными баками, вы найдёте множество элементов безопасности в котле, что крайне важно. Кто-то сочтёт подобную педантичность излишней и лишь завышающей цену, но на деле лучше перестраховаться, тем более, если автономную систему отопления вы хотите повесить прямо в жилом помещении
А вот ценовой сегмент сильно варьируется. Качество техники позволяет брать и БУ котлы, но лучше выбирать серии максимум 2-х годичной давности, чтобы не было проблем. Новое устройство вам обойдётся от 60 до 150 тысяч рублей, в зависимости от серии и комплектации. Здесь каждый делает индивидуальный выбор, ведь вряд ли вам потребуется мощный напольный котёл в квартире или слабый настенный в двухэтажном доме.
Главное не забывайте, что, даже рассчитав необходимую мощность на конкретные размеры здания, лучше добавить сверху 10 кВатт в качестве запаса. Иначе вы встретите «холодные зоны» в трубах, и температура помещения будет постоянно изменяться в пределах 5 градусов.
</ol>
Немецкая компания Vaillant специализируется на проектировании, производстве и реализации отопительного оборудования для домашнего и промышленного применения. Она завоевала популярность во многом благодаря применению современных технических решений, высокому качеству производства и многофункциональности. Представленное оборудование уже смогли протестировать миллионы пользователей по всему миру. Но перед тем как установить у себя дома котел вайлант, необходимо внимательно ознакомиться с его особенностями, преимуществами и разновидностями оборудования.
Особенности котлов Вайлант
Газовые модели серии ECO имеют в своей конструкции газовый конденсатор. Они полностью соответствуют требованиям класса А по энергоэффективности. Поэтому их эксплуатация способствует значительному снижению уровня потребления электричества (до 20 процентов), газа (до 30 процентов) и воды (до 55 процентов).
С одной стороны, оборудование стоит дорого. С другой, это не является недостатком двухконтурного газового котла от Вайлант. Скорее, это серьезное преимущество. Ввиду дополнительной экономии электрической энергии владелец вернет потраченные средства уже за два-три сезона.
Обратите внимание! Высокая стоимость не является причиной отказа от покупки котла Вайлант. Из-за повышенной энергоэффективности продукция легко окупает себя за 2-3 сезона отопления.
Эксплуатация оборудования от немецкого бренда способствует снижению выбросов углекислого газа на 97 процентов. Причиной тому является принципиально новый теплогенератор, обеспечивающий качественную фильтрацию продуктов сгорания.
На выбор потенциального покупателя представлено огромное количество газовых аппаратов напольного и настенного типа. Оба вида особо востребованы на рынке, так как характеризуются широким диапазоном применения. Еще одной важной особенностью является компактность. Это позволяет легко интегрировать прибор даже в помещения с небольшой площадью.
Преимущества и недостатки
К преимуществам продукции от немецкого бренда относятся следующие:
- Наличие модулирующей горелки позволяет эффективно регулировать мощность аппарата.
- Топка закрытого типа.
- Возможность автоматического перехода на обслуживание системы горячего водоснабжения без участия владельца.
- Первичный теплообменник претерпел серьезные конструктивные изменения. Это позволило повысить коэффициент полезного действия до91процента.
- Медный теплообменник дополнительно защищен фирменным покрытием «Suplar».
- Наличие пластинчатого проточного теплообменника.
- Оборудование самостоятельно мониторит состояние всех узлов в режиме реального времени, производит автоматическую аварийную остановку при обнаружении критических неисправностей, записывает коды ошибок во внутреннюю память.
- Циркуляционный насос поддерживает работу в нескольких режимах.
- Интегрированный расширительный бак в некоторых моделях.
Ни одно оборудование не лишено недостатков, и газовый котел vaillant не является тому исключением. Здесь они следующие:
- Необходимость подключения к электросети. В случае отсутствия подачи электроэнергии техника автоматически остановится. Чтобы избавиться от этой проблемы, достаточно приобрести источник бесперебойного питания, предварительно обратив внимание на его мощность.
- Высокие цены. Высокое качество исполнения, применение прочных износостойких материалов и современных технических решений не могло не отразиться на стоимости. С другой стороны, это, скорее, побочный эффект, нежели недостаток. Ведь технологичность оборудования положительно сказывается на уровне потребления энергии, благодаря чему пользователь дополнительно экономит.
Основные виды котлов
Перед совершением покупки необходимо обратить внимание на то, что котел от Vaillant может быть изготовлен в двух вариантах — настенном и напольном. Для последней категории характерны большие габариты.
Обратите внимание! Количество контуров также отличается — один или два. Также отличия заключаются и в производительности, богатстве комплектации.
Настенные модели имеют мощность до 36 киловатт. Обычно для обогрева частных построек используется обогревательное оборудование, мощность которого составляет 24 кВт. Удаление отработанной воздушной массы ведется с помощью системы естественного или принудительного отвода. Иногда газовый котел интегрируют в уже имеющуюся центральную систему отопления. Такое решение сводит к минимуму зависимость владельца жилья от коммунальщиков, всегда имея возможность тонко отрегулировать микроклимат внутри дома.
Одноконтурная аппаратура поставляется на рынок с маркировкой «VU». Ее используют исключительно для отопления помещений. К примеру, для нагрева воды придется дополнительно приобрести специальный набор комплектующих. В свою очередь, газовые котлы с двумя контурами имеют маркировку «VUW». С их помощью не только поддерживается комфортный микроклимат, но и выгодно эксплуатируется система ГВС.
Одноконтурный и двухконтурный котел от немецкого бренда имеет жидкокристаллический экран. Он обеспечивает существенное упрощение эксплуатации отопительного прибора. Управляющая система автоматики также состоит из температурных датчиков.
Обратите внимание! Особой популярностью на рынке пользуется двухконтурный газовый котел Валиант. На протяжении нескольких десятилетий оборудование из этой категории используется владельцами квартир и частных домов.
Отличительные особенности заключаются в следующем:
- Производство обогревательных аппаратов ведется на территории Германии. Каждое устройство имеет высокое качество сборки.
- Длительный эксплуатационный период.
- Неприхотливость в сервисном обслуживании.
- Широкий ассортимент приборов по функциональному назначению и производительности.
- Повышенный коэффициент полезного действия.
- Качественная электроника всегда следит за состоянием оборудования, поэтому при возникновении неисправности происходит аварийное отключение. Пользователь получает оповещение в виде звукового сигнала и кода ошибки, расшифровав который, можно определить, что случилось с устройством.
- Конденсационное и конвекционное исполнение. Техника первого типа имеет повышенный коэффициент полезного действия, но при этом характеризуется высокой сложностью конструкции в целом.
Обратите внимание! Двухконтурные модели — более востребованный вариант отопительного оборудования ввиду своей универсальности.
В общей сложности, при совершении выбора необходимо обратить внимание на варианты исполнения. Всего их четыре — напольное, настенное, газовое и электрическое. Все эти категории мы рассмотрим далее.
Напольные
Производство напольных газовых котлов от Вайлант ведется в трех вариантах модификаций.
- atmoVIT. Установлена атмосферная одноступенчатая горелка. Производительность — 15-47 киловатт.
- atmoVIT exclusive. Конструктивно мало чем отличается от первого варианта, за исключением горелки — здесь она двухступенчатая. Мощность — 16-48 кВт.
- atmoCRAFT. Отлично подходит для больших коттеджей, коммерческих и офисных площадей. Двухступенчатая горелка характеризуется повышенным уровнем производительности, который варьируется в пределах 65-157 кВт.
Обратите внимание! В напольном оборудовании использованы секционные блоки теплообменников из чугуна. Отличительная их особенность заключается в высоком уровне устойчивости от воздействия коррозии, за счет чего достигается длительная эксплуатация в целом.
Настенные
Перед тем как приобрести настенный котел, необходимо обратить внимание на обозначения моделей. Все они приведены ниже.
- Turbo или Atmo. Дает понять, что перед пользователем находится турбированный, либо атмосферный котел.
- VUW или VU. 2 и 1 контур соответственно.
- Цифровое обозначение. Прочитав первые 2 цифры, можно понять, какой уровень полезной мощности генерирует прибор.
Настенные котлы обычно имеют мощность от 12 до 36 киловатт. Горелка изготовлена с применением хромоникелевой стали. Что касается других особенностей, здесь стоит отметить наличие интегрированного коммутационного модуля e-bus. Среднестатистический коэффициент полезного действия в настенных моделях составляет 91 процент.
Обратите внимание! Настенные модели оптимально подойдут для помещений с компактными размерами.
Газовые
Несмотря на то, что здесь источником энергии является сжиженный газ, технику все равно придется подключить к бытовой электросети. Газовые котлы оснащаются интеллектуальной системой самодиагностики и контроля. Здесь установлен перепускной клапан, который настраивается автоматически. Есть система контроля давления, защита от заклинивания насосного оборудования, от замерзания и так далее.
Настенные и напольные модели с газовым обогревом можно легко установить на территории жилой зоны. При этом использование специального дополнительного помещения под него не требуется.
Электрические
Эксплуатация электрокотла характеризуется рядом неоспоримых преимуществ:
- Удобство и простота управления, используя всего одну кнопку.
- Интересное внешнее исполнение.
- Работой прибора управляет микропроцессор.
- Возможность интеграции в систему «теплый пол».
- Погодозависимая интегрированная автоматика.
- Возможность управления нагревом, используя интерфейс котельной.
- Оборудование производительностью 6 и 9 киловатт легко подключить в штатную систему питания 220 В.
- Поддержка дополнительной интеграции бойлера косвенного нагрева.
- Вывод настроек на дисплей с подсветкой.
- Медленность изменения производительности с выбором оптимальной нагрузки на элемент, за счет чего достигается продление эксплуатационного срока.
Технические характеристики котлов Вайлант
Технические характеристики отличаются в зависимости от особенностей конкретной модели.
Поэтому ознакомиться с ними можно в инструкции по эксплуатации, опубликованной на официальном сайте производителя, а также на странице интернет-магазина. Ниже приведем общие технические характеристики.
Установка
Определение габаритов помещения, где будет эксплуатироваться котел, ведется в соответствии с требованиями СНиП. Турбированные модели серии TurboTEC лишены каких-либо жестких требований. Единственное условие — минимальный объем внутренней площади помещения должен составлять 8 квадратных метров. Приборы производительностью до 60 киловатт можно устанавливать в любых помещениях. Иногда владельцы интегрируют их в мебель.
Что касается атмосферных моделей повышенной производительности, здесь уже придется пользоваться отдельными помещениями, имеющими хорошую систему вентиляции и воздухообмена. Важно убедиться в наличии свободного доступа к технике.
Обратите внимание! Монтаж отопительного оборудования — достаточно сложная процедура. Поэтому над выполнением работ должен трудиться дипломированный специалист с большим практическим опытом.
Инструкция по эксплуатации
В комплекте к каждому экземпляру прилагается инструкция по эксплуатации. Здесь можно ознакомиться со всеми доступными режимами обогрева, тонкостями настройки и так далее. Учитывая, что каждая модель имеет уникальные технические характеристики, инструкция по эксплуатации может иметь свои особенности.
Важно! Внимательно ознакомьтесь со всеми рекомендациями и требованиями производителя перед началом постоянного использования!
Основные модели котлов Вайлант
На отечественном рынке большой популярностью пользуется большое количество котлов от Вайлант. Предлагаем ознакомиться с основными.
Turbotec
Это турбированные устройства, в которых установлена закрытая камера сгорания. Также есть и одноконтурные модели. Они рассчитаны лишь на отопление. Производительность — до 36 киловатт. Оснащены встроенной автоматикой, предотвращающей серьезные поломки и обеспечивающей постоянный мониторинг, дополнительную надстройку без участия пользователя.
24 кВт
Оптимальное решение для владельцев просторных квартир и небольших загородных коттеджей. Опять-таки, перед проведением монтажных работ необходимо обратиться к профильным специалистам, потому что самостоятельная установка категорически запрещена.
На выбор — атмосферные и турбированные модели с повышенной энергоэффективностью и отличным значением коэффициента полезного действия.
Возможные другие варианты
Модели, достойные упоминания:
- Atmo Tec Pro VUW 240;
- Atmo TECPLUS VUW;
- Turbo Tec plus VU;
- VUturboTec 242/5-5.
Отзывы пользователей
В общей сложности, пользователи положительно высказываются об эксплуатации газовых и электрокотлов от Вайлант. Подтверждения тому приведены ниже.
Сергей, 42 года: «Пользуюсь котлом Atmomax Pro VU/VUW INT 240/2-3 целых 15 лет. Время от времени заказываю профилактику. Проблем не вызывает, но хочу скоро обновиться».
Юрий, 46 лет: «Установил в 2017-м году котел Atmo TEC PLUS VUW. Тяга всегда хорошая, радует поддержка тонкой настройки. За свои деньги лучших альтернатив не нашел».
Таким образом, котел Вайлант — отличное решение как для загородного дома, так и для квартиры. Встроенная электроника следит за состоянием узлов и агрегатов, автоматически выключает оборудование при возникновении неисправностей. На выбор клиентов доступны настенные, напольные, электрические, газовые, твердотопливные виды техники. Отзывы владельцев свидетельствуют о надежности, экономичности и удобстве эксплуатации.
Проблемы нагрева воды и отопления можно легко решить, если к дому подведены газовые коммуникации. В этом вопросе главное — правильно подобрать котел, который будет занимать центральное место в проекте отопительной системы. Практически все современные газовые приборы отопления просты в эксплуатации, безопасны и надежны. Но при покупке необходимо соблюдать некоторые нюансы. Например, котлы могут быть одноконтурными или двухконтурными. Первые предназначены исключительно для отопления, тогда как вторые могут еще и нагревать воду.
Особенности выбора
Устройства могут быть напольными или настенными. Для первых нужна котельная. Для некоторых моделей необходимо подключение к электричеству, тогда как другие являются энергонезависимым. Устройство может иметь дымоход. Эти параметры вы можете определить самостоятельно, учитывая параметры жилища и собственные потребности. Среди прочих следует выделить котлы «Вайлант», отзывы о которых вы сможете прочесть ниже.
Технические характеристики модели VU 242/5-5 H-RU/VE
Данный котел является настенным устройством и подходит для строящихся и реконструируемых домов, а также квартир, где нет возможности установить дымоход. Монтаж можно осуществить в жилой зоне. Котел подходит для эксплуатации в запыленных помещениях. Отвод продуктов сгорания производится принудительно через систему воздуховодов.
Этот котел «Вайлант» на 24 кВт, отзывы о котором вы сможете прочесть ниже, имеет следующие параметры: 440 × 800 мм. Его потребляемая мощность составляет 142 Вт. Коаксиальный дымоход может иметь диаметр от 60 до 100 мм. Природный газ расходуется в объеме 2,8 м3/ч. Объем расширительного бака составляет 10 л.
Отзывы о котле «Вайлант» говорят, что весит оборудование 41 кг. Дополнительное давление сжиженного газа равно 0,028 бара. Температура отопления может варьироваться от 30 до 80 °С. Допустимое давление природного газа составляет 0,013 бара. Температура дымовых газов при минимальной и максимальной мощности составляет 103 и 126 °С соответственно. Это традиционное оборудование имеет потребляемую тепловую мощность в пределах 26,7 кВт. Котел является одноконтурным и имеет закрытую камеру сгорания.
Отзывы о модели
Этот настенный котел «Вайлант», отзывы о котором только положительные, по мнению потребителей, хорош тем, что его возможно эксплуатировать в запыленных помещениях. Минимальный требуемый боковой зазор составляет 10 мм, так как все узлы доступны спереди. Оборудование возможно установить в жилой зоне, что покупатели считают дополнительным преимуществом.
Мощность аппарата можно регулировать с помощью моделируемой горелки. Она изготовлена из хромоникелевой стали. В зависимости от конструктивного решения котельной турбированный котел позволяет создать систему дымоудаления и подвода воздуха через стену. Покупателям нравится, что устройство имеет электронное зажигание. В комбинации с водонагревателем возможен нагрев воды.
Комбинировать оборудование можно с нагревателями для приготовления хозяйственной воды. Расширительный бак является закрытым. Устройство предусматривает наличие циркуляционного насоса с переключением ступеней. Первичный теплообменник изготовлен из меди. По мнению потребителей, коэффициент полезного действия может быть равен или больше 91 %. Читая отзывы о котлах отопления «Вайлант», вы сможете понять, что у них имеется интеллектуальный контроль, который позволяет регулировать давление в системе отопления.
Технические характеристики модели EcoTEC Plus
Это устройство предназначается для отопления квартир и загородных домов. Агрегат имеет вентилятор. Габариты у корпуса небольшие, что обеспечивает удобство монтажа. В нижней части имеется панель управления, которая позволяет выбирать оптимальный режим работы. Электронное зажигание и контроль горения позволяют обезопасить эксплуатацию.
Прочитав отзывы о котле «Вайлант», вы сможете понять, что его мощность составляет 120 кВт. Это настенное оборудование имеет высоту и глубину, которые равны 960 и 602 мм соответственно. Тепловая мощность составляет 123,4 кВт. Допустимое давление природного газа достигает 0,02 бара. Весит оборудование 90 кг.
Температура отопления равна 85 °С или меньше. Природный газ расходуется в объеме 12,1 м3 в час. Потребляемая мощность составляет 160 Вт. При стопроцентной тепловой мощности коэффициент полезного действия достигает 108 %. Этот котел является одноконтурным и имеет закрытую камеру сгорания.
Отзывы о модели
Прочитав отзывы о котле «Вайлант», который был описан выше, вы сможете понять, что он очень удобен в эксплуатации. В комбинации с емкостным водонагревателем оборудование способно нагревать горячую воду. Доступ к внутренним деталям, по мнению потребителей, упрощен благодаря продуманной конструкции. При необходимости вы можете создать каскад из шести котлов, общая мощность которых достигнет 720 кВт.
Оборудование, как подчеркивают пользователи, можно устанавливать в жилой зоне. Мощность устройства регулируется в пределах от 20 до 100 % с помощью модулирующей горелки. Она имеет функцию принудительного смешения. Для получения горячей воды и отопления вы можете настраивать устройство на частичную мощность. К агрегату можно подключить расширительный бак и шланг для наполнения и слива снизу.
Устройство газового котла «Вайлант»
Газовые аппараты «Вайлант»имеют внутри:
- горелку;
- теплообменник;
- автоматику.
Форма горелки и ее конструкция отличаются у аппаратов, работающих на разных видах топлива. В газовых моделях это камера, где происходит сгорание топлива. Параллельно с этим выделяется тепло и продукты окисления. В качестве основной задачи выступает выработка энергии для обогрева теплоносителя. Над горелкой находится теплообменник, который представляет собой емкость с теплоносителем. Вдоль его стенок поднимаются продукты сгорания и передают тепло воде. Она, в свою очередь, распределяется по трубам системы отопления. Охлажденные продукты сгорания попадают в дымоход и уходят наружу.
В зависимости от того, каковы конструктивные особенности устройства для передачи тепла, аппараты могут иметь пластинчатый или битермический вид. Сдвоенный теплообменник является узлом из двух частей. Одна необходима для контура отопления и состоит из медных труб и пластинок. Поверхность покрывается защитным слоем, который необходим для защиты от коррозии. Его главной задачей является передача тепла. Вторая часть сдвоенного теплообменника необходима для приготовления горячей воды. Она состоит из пластин, которые передают тепло в нагреваемую среду.
Биотермическое устройство — это труба в трубе. Внутренняя часть необходима для приготовления горячей воды, тогда как наружная предназначена для обогрева помещения. Довольно важным значением для газовых аппаратов является вариант розжига. Это устройство отвечает за горение топлива. Розжиг может быть пьезо- или электрическим.
Технические характеристики и отзывы о модели VUW 242/5-3
Этот газовый настенный двухконтурный котел «Вайлант», отзывы о котором будут представлены ниже, является агрегатом с закрытой камерой сгорания. В нем есть первичный медный теплообменник и пластинчатый проточный теплообменник для подготовки горячей воды. Горелка изготовлена из хромоникелевой стали. Котел не используется для каскадных установок, что, по мнению потребителей, не очень удобно.
Агрегат имеет постоянно действующую защиту от замерзания. Прочитав отзывы владельцев о котле «Вайлант», вы сможете понять, что у него довольно внушительная мощность, которая составляет 24 кВт. Глубина и ширина корпуса составляют 338 × 440 мм соответственно. Температура дымовых газов при минимальной и максимальной мощности составляет 103 и 126 °С.
Дополнительные технические характеристики
Температура отопления может варьироваться от 30 до 80 °С. Объем расширительного бака составляет 6 л. Прочитав отзывы о газовых котлах «Вайлант», вы сможете понять, подходят ли вам подобные установки. Например, в случае с описываемой моделью можно сказать, что она довольно технологична. Всеми функциями вы сможете управлять, используя одну лишь панель. Конструкция предусматривает наличие электронного зажигания, что, как подчеркивают потребители, очень удобно.
Используемые источники:
- https://cotlix.com/42-princip-raboty-dvuxkonturnyx-gazovyx-kotlov
- https://boilervdom.ru/kotly/obzor/ustrojstvo-elektricheskaya-i-gidravlicheskaya-sxema-princip-raboty-gazovogo-kotla-vajlant.html
- https://mr-build.ru/newteplo/podklucenie-kotla-vajlant.html
- https://www.tproekt.com/kotel-vajlant/
- https://fb.ru/article/455931/kotel-vaylant-otzyivyi-vladeltsev-ustroystvo-i-tehnicheskie-harakteristiki
