Кессон для скважины: что это такое, виды, назначение, сравнительный обзор конструкций и правила установки

Содержание

При обустройстве автономных систем водоснабжения очень важно обеспечить защиту водозаборной скважины от различных внешних воздействий. Это позволит круглогодично обеспечивать загородный дом качественной питьевой водой. Наилучший способ защиты является кессон для скважины. Рассмотрим, что такое кессон, для чего нужен, виды конструкций, правила и нюансы установки.

Виды кессонов и их характеристики

Кессоны для скважин исполняют роль защиты от неблагоприятных внешних воздействий. Прежде всего, это перепады температур и выпадение осадков. Круглогодичное водоснабжение жилья предполагает обязательное утепление всех элементов системы, расположенных за пределами здания. Также необходимо обеспечить защиту скважины от проникновения внутрь дождевой и талой воды. Попадая в неё, вдоль канала шурфа, поверхностные стоки несут с собой механические и химические загрязнения.

Также, при оборудовании источника водозабора важно найти такое место для установки насосной аппаратуры, чтобы ею было удобно пользоваться, производить текущее обслуживание и ремонт. Если хозяева не проживают постоянно на участке, немаловажной задачей является также защита техники от кражи и вандализма. Весь этот комплекс проблем способна решить установка кессона на скважину. Впрочем, подобное техническое устройство вполне подойдёт и для колодца, обеспечив необходимый уровень защиты от холода и мусора.

В общих чертах кессон представляет собой заглублённую в землю камеру, расположенную вокруг верхнего окончания обсадной колонны. Для улучшения защитных функций она максимально герметизируется и утепляется, чтобы избежать проникновения внутрь холодного воздуха и осадков. Существует несколько вариантов конструкций кессонов, различающихся материалом изготовления, формой и размерами.

Сегодня наиболее часто используемыми материалами для строительства кессонов являются:

• Монолитный железобетон.
• Готовые бетонные конструкционные элементы (кольца).
• Кирпич и схожие кладочные материалы (шлакоблоки, газобетон).
• Пластик (для готовых заводских кессонных камер).
• Металл.

Ранее широкое распространение в качестве строительного материала имела и древесина. Но сегодня срубы из брёвен или бруса используются для защиты скважин всё реже. Связано это с трудоёмкостью строительства и небольшой долговечностью деревянных стен в условиях постоянной сырости.

Вариант №1. Камера из бетонных колец или кирпичей

Конструкция, состоящая из наборных железобетонных колец с крышкой наверху, на сегодня является наиболее распространённым вариантом обустройства кессонных камер. Связано это с высокой скоростью и простотой монтажа, а также с долговечностью конструкции. Бетон, при условии организации хорошей гидроизоляции, способен прослужить не одно десятилетие. Установка колец не вызовет особых затруднений, и вся работа займёт менее часа.

Данная конструкция имеет и ряд недостатков. Для доставки к месту строительства бетонных колец, и для их монтажа потребуется задействовать тяжёлую спецтехнику. Стыковочные швы между отдельными кольцами следует тщательно герметизировать с помощью цементного раствора, чтобы избежать проникновения внутрь камеры талых и дождевых вод. Это требует определённых затрат времени и сил.

Также нужно позаботиться о внешней гидроизоляции колец, поскольку бетон обладает свойством пропитываться влагой, и, под её воздействием, постепенно разрушаться. Всё это в полной мере относится и к монолитной бетонной заливке.

Кирпичные, шлакоблочные или газобетонные кессоны строятся уже в заранее подготовленном котловане, вырытом по требуемому размеру. Такой вариант может оказаться экономичней обустройства кессона из бетонных колец. Особенно, если для кладки используются уже бывшие в употреблении материалы, либо оставшиеся от строительства дома.

Вариант №2. Металлический кессон

Металлический скважинный кессон изготавливается обычно из листовой стали. Толщина её должна составлять приблизительно 4-5 мм. Конструкция их может быть двух вариантов:

1. Собранная на каркасе. В этом случае изначально сваривается каркас из металлических уголков или швеллеров. Затем он обшивается листами стали, выкроенными по нужному размеру.
2. Сваренная из цельных стальных листов. Такой вариант проще каркасной, но обладает меньшей жёсткостью. Для достижения необходимой прочности, требуется использование более толстых стальных листов, что увеличивает его общую стоимость. Поэтому, используется подобная конструкция для кессонов сравнительно небольших размеров.

В отличие от бетонных, металлические кессоны имеют герметичные стыки, не требующие дополнительного уплотнения. Однако, стальные конструкции также требуют внешней гидроизоляции. В противном случае, под воздействием грунтовой влаги сталь будет в скором времени изъедена коррозией.

Среди плюсов данного варианта нужно отметить:

• Меньшая масса, чем у бетонных кессонов. Однако, и в данном случае, металлические конструкции достаточно массивны, что делает необходимым привлечение для их монтажа подъёмной техники.
• Более быстрая установка. Поскольку металлический кессон изготавливается в виде цельной конструкции, то устанавливается в котлован за один раз. В отличие от сборной бетонной конструкции, это занимает намного меньше времени.

В целом кирпичные, бетонные и металлические кессоны, благодаря своей значительной массе, лучше сопротивляются силе морозного пучения. Это особенно актуально, если на участке высок уровень грунтовых вод.

Вариант №3. Пластиковый кессон

Пластиковые кессоны появились в широкой продаже сравнительно недавно – пару десятилетий назад. Но успели заслужить хорошую репутацию благодаря своей технологичности, устойчивости к воздействию влаги, малой массе, простоте монтажа.

Изготавливают его из различных полимерных материалов:

• Полипропилена.
• Полиэтилена.
• Полимерно-песчаных композитных материалов.

В зависимости от этого, пластиковые кессоны могут различаться своими техническими характеристиками. Схема конструкции их также бывает разной:

• Цельнолитые ёмкости. Получаются методом ротационной формовки из расплавленного материала.
• Сварные. Изготавливаются из нескольких отдельно отлитых деталей, затем соединяемых методом экструзионной сварки.
• Сборные. Состоят из отдельных элементов, монтируемых при помощи креплений «шип-паз». Такую конструкцию имеют полимерно-песчаные кессоны, набираемые из отдельных колец, и накрываемые сверху идущей в комплекте крышкой.

Основным преимуществом полимерных кессонных камер является их малый вес. Благодаря этому, установку по месту можно произвести без привлечения грузоподъёмной техники. Чтобы поднять и опустить пластиковый кессон в подготовленный котлован обычно достаточно нескольких человек.

Наиболее массивными являются полимерно-песчаные конструкции, но благодаря использованию сборно-разборной технологии, монтаж их также не вызовет затруднений. Благодаря устойчивости к воздействию влаги, стенки полимерных камер не нужно обрабатывать влагоотталкивающими составами.

Среди минусов пластиковых камер следует указать:

• Меньшая жёсткость, чем у бетонных или металлических вариантов.
• Малая масса. Этот параметр, одновременно является и плюсом, и минусом. Отрицательные свойства его проявляются на грунтах с высоким уровнем подпочвенных вод. В зимнее время пластмассовая конструкция может выдавливаться из почвы в результате морозного пучения грунта.

Общие рекомендации по установке

При установке кессона, следует соблюдать несколько общих рекомендаций, позволяющих сделать его эксплуатацию более эффективной.

1. Глубина камеры. Для эффективной защиты скважины и установленной внутри кессона водоподающей аппаратуры от холода, глубина его должна превышать уровень промерзания почвы. Данный показатель различен для разных географических областей: в Подмосковье он составляет 0,8-1,1м, на Кубани – около 0,5м, а в Сибири может превышать 1,5 метра.
2. Во избежание заморозки скважины, также рекомендуется хорошо утеплить стенки камеры. Внешние водопроводы, соединяющие скважину с домом, можно дополнительно утеплить самогреющимся кабелем.
3. Размеры кессона. Определиться с тем, какой нужен кессон по внутренним размерам, можно исходя из его конкретного предназначения. Если в нём планируется размещение насосного оборудования и сантехнических устройств (запорная арматура, системы разводки), то лучше сделать камеру просторнее. В тесноте будет проблематично обслуживать и ремонтировать аппаратуру. Если же внутри будет размещаться лишь конец обсадной колонны с оголовком, можно обустроить кессон небольших размеров. Это позволит сэкономить время, силы и деньги.
4. Устройство дренажной подушки на дне. В данном случае нет однозначного мнения: одни специалисты рекомендуют бетонировать дно камеры, другие советуют засыпать его крупным гравием. В первом случае, при необходимости аварийного сброса воды из системы, или при появлении конденсата, воду из ямы можно удалить с помощью помпы. В случае с гравийным дном, она должна самостоятельно уходить в почву. Но этого не будет происходить на глинистом или суглинистом грунте: вода будет скапливаться в приямке.

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

Монтаж кессона из бетонных колец

Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.

Монтаж колец производится двумя способами:

1. Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
2. Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

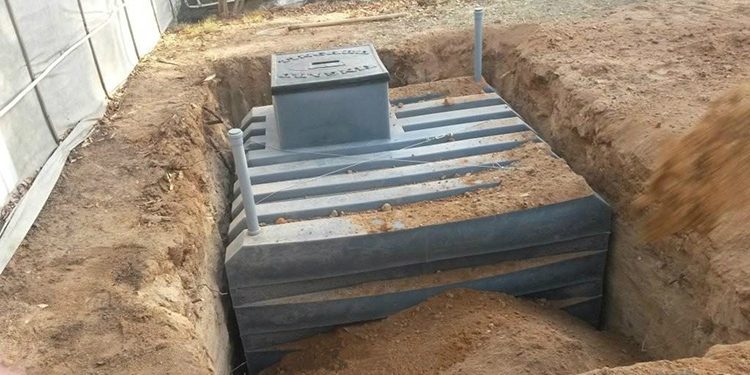

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Чтобы давление грунта не деформировало тонкостенную пластиковую конструкцию, с внешней стороны рекомендуется обустроить рубашку из тощего бетона. Для этого приготавливается смесь из 1 части цемента и 5-7 частей песчано-гравийной смеси. Ею засыпаются пазухи между кессоном и стенками котлована. Проливать смесь водой не обязательно: она пропитается грунтовой или дождевой влагой, и затвердеет.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.

Устройство кессонной камеры – наилучшее решение защитить скважину от мороза и внешних загрязнений. Какой кессон выбрать, зависит от конкретных условий будущей эксплуатации устройства, от финансовых и технических возможностей домовладельца. При выборе следует исходить из сложности монтажа, стоимости строительства и необходимого размера конструкции.

В прилагаемом видео рассказывается, что такое кессон для скважины, а также освещаются некоторые аспекты его выбора и установки.

Все чаще в качестве источника водоснабжения частного дома выступают скважины. Они дают воду более чистую по сравнению с колодцами, поскольку используются водоносные слои, располагающиеся на большей глубине. При создании источника не следует забывать, что в зимнее время на поверхности почвы температура минусовая. Такие условия объясняют, зачем требуется устройство кессона для скважины. Кессоном для скважины называют специальную конструкцию, защищающую верх скважины от внешних воздействий.

Различные кессоны на скважину выполняют сразу несколько функций. Во-первых, они защищают выходящую из грунта трубу и насосное оборудование от мороза. Обычный кессон для скважины устанавливается с заглублением в грунт и сохраняет внутри плюсовую температуру.

Во-вторых, кессон для скважины защищает ее от проникновения грунтовых вод. Если не установить защитную емкость поверхностные воды после ливня или таяния снега могут заливать место входа труб и проникать в водоносную трубу.

В-третьих, наличие емкости облегчает доступ к оборудованию даже в зимнее время.

Виды современных кессонов

Сейчас все варианты кессонов на скважину разделяют на группы по двум признакам. Первая классификация основывается на форме этих конструкций. Они бывают круглыми, квадратными и прямоугольными.

По виду материалов выделяют следующие варианты кессонов на скважину:

• кирпичные;
• железобетонные;
• металлические;
• пластиковые.

Кирпичные и железобетонные кессоны

Эти виды скважинного оборудования появились самыми первыми. Именно из кирпича и железобетона сначала делали необходимые конструкции. Они отличаются относительной дешевизной и основательностью. Данный вариант действительно удобен в том случае, если после строительства дома остались кирпичи или бетон с опалубкой. Это избавит от дополнительных трат. Но все же у такого варианта кессонов на скважину имеется и немало минусов.

Если для обустройства используются железобетонные кольца, то потребуется специальная техника. Тяжелые материалы без нее невозможно ни доставить, ни установить.

Все швы и стыки следует тщательно герметизировать. Нелишней будет и наружная гидроизоляция, иначе бетон и раствор скрепляющий кирпичи быстрее придут в негодность. Гидроизоляция должна быть надежной и качественной, что существенно увеличивает конечную стоимость такого кессона на скважину.

Металлические модели кессонов

Эти конструкции производят из листовой стали, толщина которой около четырех миллиметров. Сталь позволяет создавать герметичный вариант кессона на скважину. Изделие будет легче, по сравнению с изготовленным из бетона. В результате установка кессона оказывается значительно проще, но и в этом случае потребуется специальное оборудование и техника. Обойтись без них не получится.

Минусами металлических конструкций является подверженность коррозии. Для них требуется антикоррозионное покрытие и хорошая гидроизоляция. Если этих защищающих компонентов не будет, то велика вероятность быстрого разрушения конструкции.

Еще одним важным моментом является использование теплоизоляции. Сталь проводит тепло значительно лучше бетона и кирпича, поэтому в морозы температура внутри может опуститься ниже нуля, чего допускать нельзя. Кессон для скважины нужен для защиты от понижения температуры, иначе оборудование перестанет работать или выйдет из строя. Чтобы исключить такое развитие событий, надо тщательно утеплить металлическую емкость.

Пластиковый вариант

Пластиковые кессоны на скважину в последнее время приобретают все большую популярность. Это связано с их многочисленными достоинствами.

Если приобрести пластиковый вариант, то его не потребуется дополнять гидроизоляцией или противокоррозионной защитой. Такой кессон для скважины полностью герметичен, а материал его не разрушается при воздействии агрессивных сред.

Установка кессона может легко выполняться собственными руками. Для проведения работ не потребуется специальное оборудование.

В процессе эксплуатации пластиковая конструкция не требует проведения ремонтных работ и периодического обслуживания. Внутрь емкости можно опустить лестницу, чтобы была возможность контролировать работу насоса и прочее оборудование.

Сроки службы конструкций из пластика превышают пятьдесят лет. Ни у одной из других моделей нет такой долговечности.

Теплоизолирующие характеристики пластика высокие, поэтому дополнительного утепления не потребуется. Если скважину с кессоном обустраивают севернее средней полосы, то можно выполнить установку с монтажом утепляющей полки.

Стоимость конструкции отличается демократичностью. Такое положение вещей позволяет уменьшить затраты на обустройство скважины.

Процесс установки

Рассмотрим монтаж кессона на примере пластиковой конструкции. Сначала выкапывается котлован нужного размера. Его параметры должны быть примерно на тридцать сантиметров больше размеров емкости. Яма немного углубляется для обустройства основания.

Основание состоит из слоев песка, гравия и бетона. Сначала грунт выравнивают, утрамбовывают и засыпают слоем песка. Далее выкладывают мелкий гравий. Поверх гравийного слоя укладывают армирующую сетку и заливают бетон.

После застывания бетона в котлован ставят конструкцию и устанавливают оголовок на обсадную трубу. Когда емкость установлена, ее закрепляют. В некоторых моделях есть полости для заливки бетоном. Пространство между стенками ямы и установленной конструкции просто засыпают землей, если почва сухая и стабильная. Если же грунтовые воды подходят близко к поверхности, то все промежутки заливают бетоном, можно использовать армирование.

Перед заливкой оставляют пространство для вывода труб и кабелей. Насосное оборудование устанавливают после полного застывания бетона.

Советуем почитать: Что такое кессон?

Возможно вам также будет интересно почитать:Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

При строительстве дома или дачи обязательно включается проведение водопровода, и в большинстве случаев организовывается индивидуальное водоснабжение. В связи с этим появляется необходимость обустроить кессон для скважины.

Что это такое?

Это специальная заглубленная емкость в грунте, которая практически во всех случаях изготавливается над источником. Обустройство скважины кессоном не нуждается в том случае, если шахта располагается в отапливаемом помещении, что крайне редко.

Для чего нужен?

Чтобы предотвратить замерзания воды в условиях значительного понижения температуры воздуха. Если на глубине она защищена от мороза, то на поверхности, где монтируется насосное оборудование, жидкость в трубах и агрегате может замерзнуть. Также камера защищает источник от проникновения в него грунтовых вод. Чтобы это не допустить, как раз и осуществляется установка кессона на скважину.

Устройство

Это герметичная емкость, изготавливаемая из разных материалов. В нижней части располагается выходящая труба из скважины с водой и обсадная. Вывод должен располагаться ниже уровня промерзания грунта в вашей местности. Высота может быть от 1 м до 2 м. Диаметр сооружения должен позволять нормально смонтировать и обслуживать установленное оборудование.

Совет: в случае затопления кессона, рекомендуется изготовить дренаж.

Обустройство КДС

Оснащается следующим оборудованием:

• Насос: погружной или поверхностный.
• Система фильтрации.
• Гидроаккумулятор.
• Блок автоматики.
• Запорная арматура.
• Трубопровод.
• Обратный клапан.
• Измерительные приборы (манометр и прочее).

Монтаж должен осуществляться согласно некоторым требованиям:

1. Глубина не меньше 2000 мм.
2. Обсадная труба должна быть по центру котлована.
3. При сооружении емкости из бетона обустраивается основание из щебня и песка.
4. Стенки бетонного или кирпичного КДС обязательно гидроизолируются.
5. Яма должна иметь размеры по периметру на 300 мм со всех сторон больше.
6. При покупке ПВХ-конструкции гидроизоляционные работы не нужны.
7. С внутренней стороны сооружение обязательно утепляется теплоизоляционным материалом.
8. При условии наличия грунтовых вод камеру монтируют в готовом виде. Все действия по предотвращению проникновения влаги происходят на поверхности.

Виды и их типоразмеры

Основное требование к выбору материала – герметичность. Есть несколько вариантов, позволяющие обеспечить это:

1. Стальной. Может быть квадратным, прямоугольным и цилиндрическим. Обязательно конструкция утепляется и защищается от коррозии.
2. Бетонный самодельный. Есть два варианта: установка колец или заливка железобетонного сооружения по опалубке. Бетон также нуждается в утеплении и гидроизоляции.
3. Выложенный из кирпича. Низкая теплопроводность материала требует обязательного утепления, особенно если кладка выполняется в один кирпич. Также обязательно проводятся меры по гидроизоляции.
4. Пластиковый. Это готовые емкости, производимые в заводских условиях. Обладают малым весом. При этом отличаются высокой жесткостью. Они абсолютно герметичны. Если выполнить хорошее утепление, пластиковые емкости можно не заглублять в грунт.

Размеры

Под каждую скважину габариты камеры подбираются индивидуально. Определяется он исходя из количества установленного оборудования. Размеры на разные типы емкостей:

• Металлические. Если речь идет о заводских моделях, то размер от 1 м³ до 4000 × 3000 × 5000 мм.
• Пластиковые. В зависимости от фирмы производителя размеры колеблются от 900 × 2000 мм и до 2000 × 2300 мм.
• Бетонные кольца. Стандартная высота 900 мм. Диаметр начинается от 700 мм до 2500 мм (внутренний).

Если речь идет о возведении самодельных сооружений, например, из кирпича или железобетона, то можно ориентироваться на стандартные размеры камеры:

• Ширина от 1000 мм.
• Высота 2000 мм.

Полезно знать! Размеры такого сооружения вполне достаточны, чтобы установить необходимое оборудование и его дальнейшее обслуживание.

Плюсы

Это поможет определить, какой кессон лучше всего соорудить.

Достоинства
Разновидности	Плюсы
Пластиковый	Очень прост в обслуживании. Эксплуатационный срок до 50 лет. При умеренном климате утеплять не нужно. Сравнительно невысокая стоимость. Не изменяет свои тех. характеристики. Не гниет и не подвергается коррозии. Нет потребности в гидроизоляции. Небольшой вес исключает необходимость использования спецтехники при установке. Бесшовная конструкция снижает риск повреждения
Железобетонный	Возможность сэкономить на покупке сырья. Можно придать камере желаемую форму и размер
Бетонные кольца	Низкая стоимость. Скорость строительства
Кирпичный	Большой эксплуатационный срок. Можно сделать своими руками без привлечения специалистов. Изготовленное сооружение обладает высокой прочностью
Металлический	Собирают конструкцию на поверхности в удобных условиях. Экономия за счет самостоятельной сварки всех элементов. Придают емкости желаемый размер и формы

Формы сооружений

Что касается кессонного сооружения, то это преимущественно зависит от предпочтений. Из кирпича можно соорудить прямоугольную, круглую, квадратную форму. Пластиковые регламентируются заводом-изготовителем: квадратные, круглые или прямоугольные. Это правило касается и металлических сооружений. Заливаемому бетону можно придать разную форму.

Инструменты

Набор строительного инструмента во многом зависит от типа емкости, а вернее, из какого она материала. Однако в любом случае необходима лопата и ведра.

Совет! Ускорить процесс копки можно, арендовав спецтехнику. Но иногда это невозможно, по причине ее габаритов и трудности подъезда к источнику.

Нужен следующий инструмент:

• Бетономешалка.
• Лопаты.
• Мастерок.
• Трамбовка.
• Молоток.
• Кельма.
• Уровень.
• Ведра и тому подобное.

В работе может потребоваться:

• Песок.
• Цемент.
• Щебень.
• Чистая вода.
• Арматура.
• Присадки (придания бетону улучшенных свойств) и прочее.

Как сделать своими руками?

Необходимо учесть большое количество нюансов и провести ряд подготовительных работ.

• Выбор места. Колодец для скважины изготавливается там же, где она пробурена. Поэтому здесь особого выбора нет. Важно учесть и выход трубы. Необязательно, чтобы он был по центру. Если КДС прямоугольный, то выход может быть сбоку.
• Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России.
• Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода.
• В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы.
• Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия.
• Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности.

Пошаговое изготовление

В каждом случае есть свои моменты, на которые важно обратить внимание.

Железобетонный КДС

Заливка стенок из бетона:

• Сперва выкапывается котлован.
• В качестве дна заливается бетонное основание.
• Делается насыпь из песка и щебня, которая тщательно трамбуется, а потом заливается бетонной стяжкой.
• Когда основание высохло, происходит сборка опалубки стен.
• Обязательно изготавливается арматурная сетка, которая придаст строению необходимой жесткости.
• Когда все эти работы проведены, осуществляется заливка бетоном.
• В процессе заливки следует пронизывать бетон, чтобы полностью исключить образование пустот. Заливка должна быть сделана за один приход.
• Когда все застыло, остается сделать крышку. Следует сколотить каркас из деревянных щитов, также уложить металлическую сетку, а потом за один подход залить бетоном.
• Также необходимо демонтировать опалубку и выполнить гидро- и теплоизоляционные работы.
• В крышке обязательно делается вход в подвал и вентиляционные отверстия.
• Сооружение дополняется стационарной или съемной лестницей.

Из бетонных колец

Он монтируется быстрее. Работа имеет такую очередность:

• Выкапывается котлован по диаметру больше, чем кольца, на 300 мм.
• Дно должно быть выкопано строго по уровню.
• На дно засыпается подушка из песка и щебня, все трамбуется.
• Если есть донный элемент, то его следует уложить на дно посредством крана. Если нет, то дно заливается бетоном. Не забудьте про отверстие в нижней плите для выхода трубы скважины.
• Когда дно готово, происходит установка колец. Между собой они соединяются цементным раствором.
• После установки необходимого количества колец снаружи они обрабатываются гидроизоляционной мастикой. Особенно тщательно стыки соединений.
• Для прокладки коммуникаций в кольцах проделываются отверстия. Проложив трубопровод и электрический кабель, дыры следует обработать герметичным материалом.
• Сверху конструкции устанавливается крышка и люк.
• Кессон из колец готов к эксплуатации.

Кирпичный КДС

Строение из кирпича требует наибольшего времени для возведения. Работы идут в такой последовательности:

• Выкапывается котлован, по размеру больше, чем по проекту.
• На дно засыпается цементно-песчаная подушка и все заливается бетоном.
• Когда стяжка высохла, можно приступать к кладке кирпича.
• Обязательно используется уровень, им проверяется горизонталь и вертикаль.
• Заранее определитесь, будет кладка в один кирпич или в два.
• Высоту в 2 м можно выложить из кирпича за один раз. Скорость кладки напрямую зависит от квалификации, если она низкая, то процесс может занять несколько дней.
• Выложив стены, необходимо дождаться полного высыхания раствора.
• После этого изготавливается опалубка для заливки бетоном крышки конструкции. В нее обязательно помещается каркас из арматуры.
• В заключение стенки сооружения гидроизолируются, утепляются и закапываются снаружи.
• Устанавливаться люк и лестница.

Металлический КДС

Если вы купили готовый, то принцип установки такой же, как и в случае монтажа пластиковой конструкции и из бетонных колец. Если сварочные работы будут проводиться самостоятельно, то план действий такой:

• Рисуется чертеж кессона для скважины, изготавливаемого из металла.
• Прежде чем его опускать в подготовленное место, следует обработать антикоррозийным составом. Также производится утепление.
• Сам котлован должен быть по размеру больше сваренного металлического кессона.
• Особенность этого типа конструкции в том, что не нужно проводить бетонные работы. Разве что вы решите изготовить бетонную подушку, чтобы установить емкость на прочное, твердое и ровное основание.
• В крышке формируется проем для люка, и сразу приваривается стационарная лестница.

Пластиковый КДС

Процесс установки кессона, сделанного из пластика, можно считать наиболее простым и быстрым. Все работы проводятся в следующем порядке:

• Выкапывается котлован.
• Дно формируется из цементно-песчаной подушки.
• После этого емкость опускается на дно.
• Если есть риск его выпучивания, то при помощи специальных креплений бак фиксируется к забетонированному основанию.
• В завершение работ снаружи засыпается грунт.

Обслуживание и ремонт

Монтаж кессона – это одно, совсем другое дело – поддерживать его в хорошем состоянии для увеличения срока эксплуатации. Существует несколько советов и рекомендаций:

• Время от времени проверять сооружение на предмет герметичности. Особенно если камера сделана из металла. Швы и сам материал могут подвергаться коррозии. Если это так, то устраняются проблемные участки.
• Проверять качество верхней забетонированной крышки. Из-за влияния высоких температур она подвержена разрушению.
• Проверять места вывода трубопровода и электроснабжения на герметичность.
• Проверять место вывода обсадной трубы.

Заключение

В этой статье я попытался ответить на вопрос о том, как выбрать наиболее подходящую конструкцию в вашем случае. Взвешивайте все за и против. Прежде чем сделать самодельный, поинтересуйтесь, сколько стоит готовый кессон. Прежде всего стремитесь к качеству. Подготовленный видеоматериал в конце статьи поможет закрепить предоставленную теорию.

Полезное видео

Установка пластикового:

Монтаж бетонных колец:

Из бетона:

Читайте также:  Устройство оголовка для скважины, монтаж крышки своими руками

Дача – палочка-выручалочка для садовода, кормилица в летние дни и кров в зимние месяцы. Благодаря дачной амнистии, всё больше российских семей перебираются за город насовсем или хотя бы на летний сезон. Бывает и так, что из-за наплыва «соседей» уровень воды в централизованных водопроводных сетях падает до критической отметки, а в некоторые часы вообще вода перестаёт течь. Многие дачники подходят к этому вопросу основательно и роют скважины. Действительно, это выход для летней поры, а что же делать зимой, когда глубина промерзания почвы существенно ниже устья водопроводных сетей скважины? Хорошо, если под давлением промёрзшей воды трубы не лопнут, в противном случае уже весной придётся менять насосы и всё оборудование. Самый логичный выход – обустройство пластикового кессона для скважины.

С порталом Agronom.guru любая сложная задача превратится в увлекательное занятие. Сначала разберёмся, что это такое кессон для скважины. Пластиковые кессоны бывают разных форм и типов. Могут заменять погреб или даже стать прекрасным убежищем, если его установить на этапе строительства, к примеру, под кухней или верандой.

Такие пластиковые хранилища зачастую являются единственным техническим решением для обустройства погребов на заболоченных участках или почв со сложным рельефом. Обязательным условием монтажа такого погреба является его вентилирование. Для этого из помещения идёт воздуховод. Важно не забывать, если конец вентиляционной трубы пластикового кессона для погреба будет выше уровня крыши более, чем на 15 сантиметров, зимой он может обледенеть, тем самым доступ кислорода будет ограничен, а значит, продукты рискуют пропасть.

Содержание

Зачем нужен кессон для скважины

Кессон – что это такое? Это ёмкость, которая действует по принципу «воздушного» одеяла для ключевых узлов водопроводных сетей, он не только не даёт воде промерзать, сохраняет насосное оборудование в тепле, но и существенно снижает раздражающий шум водопроводной техники.

После установки такого «короба» приусадебный участок становится полностью независимым от внешних источников воды. А значит, ни полив грядок, ни банные процедуры, ни бассейн, ни даже каток на участке не будут стоить вам практически ничего.

Принципиальное устройство кессона для скважины

Кессон под скважину не просто бочка, это небольшая техническая комната, в которой располагаются важнейшие водопроводные узлы: фильтры, манометры, насосы и ёмкости, необходимые для её бесперебойной работы. Конструкция состоит из обсадной трубы и выводных труб, а также ёмкости для набора воды. Важно правильно и максимально герметично соединить все стыки. Необходимо точно подогнать в кессон обсадную трубу, которая удерживает стенки скважины в неизменном состоянии и не даёт почве вокруг неё обсыпаться. Скважина может выступать выше нижнего уровня кессона или быть на уровне пола.

Читать еще:  Лучшие заборы и ограждения для частного дома: фото интересных вариантов

Бочку необходимо закопать в грунт, чтобы дно было ниже уровня промерзания почвы. Обычно глубина ямы под кессон не превышает двух метров. Сам кессон обязательно оборудован ступенями и люком. Крышка плотно прилегает, чаще всего имеет несколько слоёв резины для укрепления и герметизации и запорную конструкцию, чтобы в морозы не допустить понижения температуры.

 СОВЕТ!

В кессоне могут располагаться и другие технические трубы, кроме, собственно, скважины. Можно вывести дополнительный патрубок для полива воды.

Материал, который используется для производства кессонов, должен иметь низкую теплопроводность, т.е. не охлаждаться и не нагреваться, чтобы поддерживать оптимальную температуру. С такой задачей, кроме полимеров, хорошо справляются металлические конструкции и бетон. Для дополнительного утепления могут использоваться разные отсыпки, как на цементной основе, так и без неё. Можно использовать старый «дедовский метод» − укрыть стекловатой.

Есть даже кессоны для скважины из пластика со специальными ножками для заливки цемента. Дополнительное укрепление кессону особенно необходимо, если он будет установлен на участке с высоким уровнем грунтовых вод.

Как правильно выбрать пластиковый кессон

Пластиковые кессоны для колодца сегодня используются чаще всего, они более удобны в обслуживании, достаточно универсальны, мало весят, и для их установки не требуется участие спецтехники.

Однако выбрать кессон самостоятельно − задача непростая. На что обращать внимание при выборе пластикового кессона для скважины:

• Прежде всего, необходимо иметь представление, какого размера и глубины будет ёмкость, достаточная для обслуживания участка. Для этого до покупки кессона нужно точно знать, на каком уровне расположены грунтовые воды.
• Продумать технические отверстия (для полива или оросительной системы), их диаметр и количество. В некоторых случаях часть оборудования можно разместить внутри дома, к примеру, фильтрующие элементы и накопительный резервуар. В этом случае можно обеспечить максимальный доступ к этой аппаратуре, что облегчит её замену при поломке.

• Герметичность. Необходимо обращать внимание на качество сварки стыков и возможность герметизации технических отверстий. Пластиковые ёмкости подойдут больше всего. Такой кессон хорошо защищает системы от подтопления, не подвергается коррозии, достаточно прочен.
• Габариты. Размер кессона зависит от его «начинки» и глубины, на которую он будет установлен. Чем больше оборудования непосредственно будет установлено в нём, тем габаритнее размеры. Причём соотношение размеров оборудования и самого кессона должно быть адекватным. Слишком массивное оборудование в маленький кессон просто не войдёт.

ВАЖНО

При изготовлении кессона на заказ (да, и такое возможно) можно учесть не только размер, но и самому определиться с формой.

Оформление такого элемента дачного участка может быть броским.

Или же быть неприметным.

Основные размеры и габариты пластиковых кессонов

Современные пластиковые кессоны выполнены в стандартных габаритах:

Толщина боковых стенок обычно составляет более двух сантиметров, что обеспечивает максимальную прочность и герметичность конструкции.

Из каких материалов изготавливают пластиковые кессоны

Обычно это особо прочный пластик:

1. Полипропилен.
2. Полиэтилен.
3. Поливинилхлорид.
4. Стекловолокно.

Такие конструкции обладают целым рядом преимуществ, если сравнивать их с подобными сооружениями из металла и бетона.

Преимущества и недостатки кессонов для скважины из пластика

Долговечность, лёгкий вес, герметичность и прочность. Если кессон устанавливается в средней полосе, его можно даже не утеплять − песчаная подушка сделает всё за вас.

Читать еще:  Отличный способ красиво и недорого утеплить дверь

Другие преимущества:

• Относительно невысокая стоимость.
• Возможность установки оборудования с электроприводом (кессон достаточно герметичен, что исключает попадание влаги).
• Небольшой вес и разнообразие форм.
• Хорошо держат тепло. Даже в морозы температура в пластиковом баке не опускается ниже +5°C.
• Могут использоваться на любой почве.

Главный минус кессонов из пластика – подвижность под воздействием грунтовых вод. Поэтому их обычно ставят на бетонное основание.

Сравнение пластикового кессона с металлическим и железобетонным

Любой материал, использующийся для обустройства скважины, имеет свои преимущества и недостатки.

В таблице можно посмотреть основные преимущества и недостатки кессонов из разных материалов.

Параметры для сравнения	Металлический кессон для скважины	Железобетонный кессон для скважины	Кессон, выполненный из пластика
Прочность	Такие «короба» достаточно прочные, особое внимание необходимо уделять качеству сварных швов. В отличие от пластика, под большим давлением не лопается.	Материал средней прочности. Достаточно устойчивая конструкция. Такие кессоны не нужно укреплять. Под своей тяжестью они не сдвинуться даже под большим напором воды.	Лучше выбирать конструкции, оснащённые рёбрами прочности и «карманами» для заливки бетона.
Герметичность	Через какое-то время даже самые герметичные швы в местах сварки могут подтекать. Могут лопнуть и деформироваться под давлением грунта.	Не переносят влагу, необходима дополнительная герметизация.	Абсолютная герметичность.
Особенности установки	Для установки необходим подъёмный механизм.	При установке бетонных колец необходимо участие спецтехники. Если опалубка делается вручную, и бетон заливается в формы прямо на месте, тогда этот пункт нет необходимости принимать во внимание.	Не требует участия спецтехники.
Коррозия	Чтобы избежать коррозии, необходимо обрабатывать специальными составами.	Бетонная поверхность при намокании может стать рассадником грибков и паразитов.	Не подвергаются изменениям в течение 50 лет.
Всплывание	Низкая вероятность. Однако такие кессоны тоже можно закреплять на бетон.	Не нуждаются в дополнительном укреплении.	Низкий показатель. Обычно такие конструкции необходимо «усаживать» на бетонную подушку.
Теплоизоляция	Высокая теплопроводность. Необходимо утеплять.	Нуждаются в утеплении.	Пластик – материал с низкой теплопроводностью. Утепляют только по необходимости, на территориях, где суровые зимы.
Стоимость	Такой кессон относится к типу самых дорогостоящих. Чем толще материал, тем дороже кессон. Обычно − от 50 т.р.	Дорогой материал. Однако если заливать опалубку своими руками, то может стать одним из бюджетных вариантов.	Цена пластикового кессона для скважины зависит, прежде всего, от объёма и варьируется от 20 до 70 т.р.

Обзор популярных моделей пластиковых кессонов от разных производителей

На рынке достаточно много предложений от разных фирм, занимающихся изготовлением кессонов. Есть интересные предложения в компании «Флотенк». Предприятие специализируется на изготовлении универсальных дачных ёмкостей для разных целей.

Одна из самых известных фирм по производству пластиковых кессонов в России – «Оникс». Ёмкости изготовлены из высокопрочного полипропилена, долговечны и просты в сборке.

Цена пластикового кессона для скважины фирмы «Оникс» − одна из самых демократичных. Сборка под ключ обойдётся от 25 тысяч рублей. Достаточно популярны кессоны таких фирм, как Alta и Rodlex.

Читать еще:  Сырая, варёная, печёная и квашеная свёкла: польза и вред для здоровья организма человека

Установка кессона для скважины своими руками

Пластиковый кессон – максимально подходящий вариант для самостоятельной установки. Транспортировка не займёт много времени, а для установки потребуется участие всего пары человек. Создать кессон для скважины своими руками, к примеру, бетонный или сварной, намного более сложно и трудно, чем пластиковый. Рассмотрим порядок действий при монтаже пластикового кессона самостоятельно.

Фото	Этапы
	Первый этап – подготовка котлована под кессон. Для этого выкапывается яма с запасом в 20 см с каждой из сторон по отношению к габаритам конструкции, закладывается песчаная подушка. Роется траншея под водопроводную трубу в дом.
	Подготовим материалы: насос, гидробак, кабели, манометр и т.д.
	После разгрузки бака начинаем процесс пайки вводов и выводов кессона.
	Следующий этап – монтаж насосного оборудования и автоматики.
	Установка кессона на обводную колонну скважины. Потребуется помощь не менее двух человек.
	Опускаем насос, устанавливаем скважинный оголовок, монтируем гидробак.
	К насосной системе крепим кабель, водопроводную трубу, устанавливаем страховочный трос (необходим для поднятия насоса из скважины).
	Подключаем сети и настраиваем автоматику.
	Следующий этап – проверка герметизации и опрессовка труб. Проводим контрольный пуск воды.
	Вот так теперь выглядит скважина на вашем участке.

Если у вас остались вопросы, то посмотреть видео о том, как установить бак самостоятельно, можно по этой ссылке:

Кессон под ключ – цены на работы

Помните, если вы сомневаетесь в возможности правильной установки кессона самостоятельно, можно обратиться за помощью к профессиональным мастерам. Здесь работает стандартное правило – работа обойдётся примерно в стоимость кессона. И это не зависит от материала. Если самый простой кессон из пластика будет стоить 20 тысяч рублей, то цена работ под ключ составит 40 тысяч руб. А если учесть, что металлические баки ещё дороже – если, к примеру, толщина листа − 10 мм, то бак может стоить 50 тысяч руб., а установка – почти 100 тысяч руб. В этом случае покупка пластикового кессона видится нам всё более рациональным шагом.

Пластиковые кессоны: где купить, цены от разных поставщиков

Купить пластиковый кессон для скважины, как и любой товар, помогает интернет. Прежде всего, обратите внимание на популярные сервисы с рейтингом товаров либо сети оптовой продажи от разных поставщиков. Здесь можно найти одни и тот же товар, но с разной ценой, а значит, немного сэкономить .

Достаточно благостные отзывы оставляют клиенты инженерной компании «Автономика.ру».

Неплохой товар предлагает и столичный «Топсептик», причём купить продукцию можно, не выходя из дома.

Заключение

Кессон на даче – это независимость вашего участка и вас самих от внешних перебоев с подачей воды. Не нужно следить за её расходом и поглядывать на счётчик. Обычно затраты на устройство пластиковго кессона оправдывают себя уже через год активного использования. А при правильной установке и бережном отношении автономная водопроводная сеть прослужит не одно десятилетие.

Не забывайте делиться вашим мнением о статье или предлагать своё решение устройства кессонов в форме ниже.

Используемые источники:

• https://vodatyt.ru/vodoprovod-dlya-chastnogo-doma/kesson.html
• https://oburenie.ru/obustroistvo/zachem-nuzhen-kesson-na-skvazhinu.html
• https://wodakachka.com/skvazhiny/oborudovanie/kak-vybrat-pravilno-postroit-kesson.html
• https://agronom.guru/chto-takoe-kesson-dlya-skvazhiny
