Газовая колонка (водонагреватель) – самое простое и экономичное решение для горячего водоснабжения в жилище. Это устройство установлено во многих частных домах и квартирах. В старых домах скорее всего осталось оборудование раннего образца. Оно не только не эффективно, но и опасно. В таком случае, установка газовой колонки современного типа просто необходима. Такие колонки соответствуют правилам безопасности, удобны в эксплуатации, имеют небольшую стоимость.

Правила установки газовой колонки

 Несложно догадаться, что оборудование, связанное с электричеством, может стать причиной несчастного случая. Поэтому существуют правила установки газовой колонки, нормативы, невыполнение которых грозит проблемами с законом. Это правильно, потому что необдуманные решения владельца колонки могут привести к трагедии.

Самостоятельное подключение газовой колонки – крайне опасное занятие. В соответствии с государственными нормами, только службы, имеющие специальную лицензию на монтаж, могут производить эти работы (то же самое с отоплением). Однако заменять старое устройство на новое – разрешено, но не досконально устанавливать «с нуля».

Ниже изложены стандарты установки газовой колонки по СНиП, они действуют и для квартир, и для частных домов Москвы.

1. Помещение для установки газовой колонки – не менее 7м3.
2. Стена, на которой планируется разместить оборудование должна быть из пожаробезопасного материала (кирпич, бетон).
3. Наличие хорошей вентиляции и окон в комнате, где происходит установка колонки – обязательное условие.
4. Высота потолков не менее 2-х метров.
5. Чтобы разместить устройство, придётся обязательно найти дымоход в помещении.
6. Адекватная работа всей системы возможна при давлении воды в 1 атм.
7. Запрещается самовольная установка в ванной комнате и туалете. Кроме того, на кухне агрегат должен находиться на расстоянии не меньше, чем 10 см от варочной поверхности, но над ней его вешать нельзя.

Это были новейшие нормы СНиП. Старые отличаются в некоторой степени. Если у вас размещена колонка старого типа в ванной комнате, можете заменить ее на новую – это не будет нарушением законодательства.

Готовим документы перед тем, как подключать газовую колонку

Первичная установка часто сопровождается большими затратами и работой с кучей документации. Однако этот факт не отталкивает владельцев квартир.

При отсутствии газопровода в доме, вам придется самостоятельно провести линии газоснабжения. На это потребуется немало средств, поэтому желательно объединиться с соседями, которые также хотят установить колонки.

Какие этапы документации должен пройти владелец?

Во-первых, получить согласие от распределителей и транспортировщиков газа на снабжение газом и на установку землеотвода под газопроводом. Плюс произвести расчёт потребления и получить выписку с техническими условиями.

Во-вторых, создать проект. Сюда входит заключение договора, сбор всех документов и их тщательная экспертиза, получение разрешения в инспекциях.

В-третьих, после завершения монтировочных работ нужно заключить договор с ГОРГАЗом и ОБЛГАЗом.

Невозможно узаконивать подобную деятельность без соответствующих документов. Далее представлен их список.

• документ, подтверждающий вашу собственность на квартиру (ксерокопия);
• 2-я, 3-я, 5-я страница паспорта (ксерокопия);
• ксерокопия идентификационного номера налогоплательщика (ИНН);
• разрешение на обработку ваших персональных данных;
• документ о покупке газа и письмо, говорящее о заключении договора на предстоящие работы;
• документ об обслуживании газового оборудования;
• технические условия для подсоединения газа и подтверждение о выполнении технических условий;
• ксерокопия акта, гласящая о разделе собственности между собственником жилья и распределителем газа;
• ксерокопия технического паспорта газового счётчика и заключение о его проверке; копия всего проекта и штамп от отделения «Газпрома».

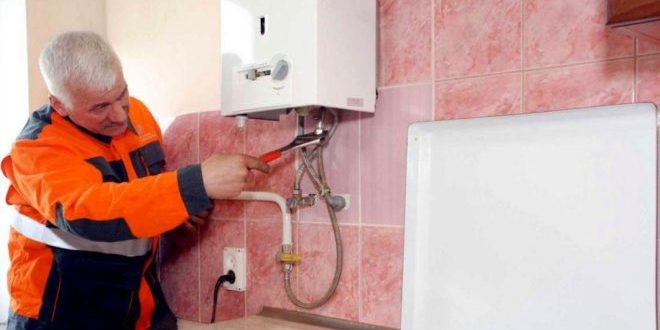

Как установить газовую колонку

Теперь мы подошли собственно к установке газового водонагревателя в квартире. После того, как вам удалось зарегистрировать деятельность во всех инспекциях, провести газовые линии, получить полный комплект документации и выполнить все технические условия, настройка газовой колонки не составит большого труда.

Основные этапы:

1. Снять лицевую панель и по разметке креплений определить расположение анкеров. Проверку правильности разметки осуществляют при помощи строительного уровня. Просверлить отверстия, вкрутить дюбели и анкеры.
2. Установить закрепительную пластину (присутствует в большинстве моделей) и выровнять строительным уровнем.
3. Разместить на пластине непосредственно колонку. О правильности этого действия будет свидетельствовать характерный щелчок.
4. От вывода водонагревателя до общего дымохода положите гофрированную трубу. Стену проработайте перфоратором, вставьте туда дымоход. Пространство м/д стенкой и дымоходом необходимо заделать пеной.

Выбор места для установки

Нормы установки газовой колонки в квартире предполагают правильное размещение оборудования. Прежде всего они основываются на установке вытяжки по всем правилам, удобстве расположения водонагревателя и возможности проведения коммуникаций.

Объем помещения должен превышать 8м3.

Стена, на которую вешается агрегат, должна быть несгораемая. В противном случае используется оцинкованный металлический лист толщиной до 1 мм. Если говорить о том, на какой высоте вешать газовую колонку, то здесь всё точно – от боковой панели до стены не меньше 15 см и перед лицевой панелью не менее 60 см свободного пространства.

В жилом помещении можно либо разместить на кухне новый прибор, либо заменить в ванной старый. О том, как установить газовую колонку в частном доме, можно сказать, что правила установки те же, что и в многоквартирном доме. Это были требования установки газовой колонки в квартире, частном жилье. Также она может быть размещена в нежилых специализированных помещениях с соответствующими разрешениями.

Подготовка

Если нужно заменить колонку, то в первую очередь демонтируем старое устройство. Обязательно проверяем качество запорки вентиля на газовой трубе во избежание утечки газа. Все вентили в водопроводе нужно перекрыть.

Теперь от колонки отсоединяйте все трубы и гибкий шланг с газом. Дымоход также подвергается демонтажу. Колонку снимают (после открепления лицевой панели).

Очень часто стена нуждается в косметическом ремонте. Старые крепежа удаляются, а отверстия заливаются специальным раствором.

При чистовой установке стену выравнивают по уровню. К дымоходу подключают специальный переходник для подсоединения гофрир. трубы.

Установка

Понадобится:

• дрель (или перфоратор) с комплектом буров (0,8-1 см);
• комплект креплений (саморезы, анкеры), тип крепления подбирается в зависимости от производителя колонки;
• пузырьковый, лазерный уровень.

Для получения доступа к крепежу водонагревателя, нужно снять лицевую панель. Далее согласно разметке этих креплений пометьте на стене места крепления анкеров или же крючков. Расположение меток обязательно проверяется по уровню. При помощи дрели высверливаются отверстия (2,4 шт.), куда потом помещаются анкеры или дюбели.

У большинства современных моделей есть пластина, которая прежде всего крепится на стену. Это значительно упрощает монтаж газовой колонки. Пластину прикладывают к стене, выравнивают по уровню и намечают места креплений.

Просверлите отверстие на нужной высоте и закрепите пластину, проставьте по уровню. Далее просверлите оставшиеся отверстия. На этом монтаж заканчивается.

Осталось закрепить водонагреватель. Лицевую панель отложите в сторону, чтобы не повредить (ее пока рано крепить).

Дымоходом для колонки чаще всего служит гофрированная гибкая труба из стали. Пройдитесь по стене перфоратором, потом вставьте дымоход. Оставшийся зазор либо заделывается негорючим утеплителем, либо просто заливается пеной.

Подключение газа

При установке оборудования впервые, требуется провести трубу с газом. Эту работу выполняют исключительно специалисты газовых служб, которые имеют соответствующие разрешения. Для этого придется оформлять заявку и приглашать мастеров. Они займутся врезкой тройника в трубу, идущую к плите. К тройнику подсоединяется труба и потом перемещается к месту установки.

Если вы точно знаете модель устройства, подведите трубку к месту её стыка во избежание применения гибкого шланга. Имейте в виду, что перед соединением располагается газовый вентиль. В первую очередь на стену производится монтаж колонки, а потому же подвод к ней газовой трубы.

Ещё более простой путь – подвод края труба на расстояние до 50см к месту установки и завершение пути подключением газового вентиля. В таком случае не придется ориентироваться на график работы мастеров газовой службы, и выполнять монтаж в удобное время.

Подключение воды

Труба с холодной водой направляется к аппарату, и разводка горячей выполняется по всему дому. Подключить к водонагревателю лучше при помощи американки (соединение с подвижной накидываемой гайкой).

По линиям горячей и холодной воды обязательно разместите шаровые вентили в качестве запорной арматуры.

Долговечность теплообменника зависит от чистоты воды. Поэтому целесообразно установить фильтр.

Проводить трубы можно двумя способами:

1. На расстоянии меньше 30 см подсоедините при помощи гибкого шланга или же трубки из меди.
2. В зависимости от материала основной разводки сделать прямое подключение металлопластиковых, полипропиленовых, стальных, труб.

Запуск и настройка газовой колонки

Прежде чем запустить, следует проверить на наличие швов. Трубы газо- и водопровода должны быть герметичны. Чтобы проверить, так ли это, есть проверенный способ:

 обработайте мыльной водой все соединения и фитинги;

• откройте газовый кран;
• проверьте, нет ли пузырей на соединениях;
• стыки водопровода проверить гораздо проще, просто убедитесь в их сухости.

Запуск осуществляется согласно инструкции приобретенного устройства. Еще один важный этап – настройка. Ее производят с помощью манометра (цена на этот прибор может сильно отличаться в зависимости от функционала). Напор газа проставляется болтом регулировки, а подача воздуха – шейбером.

Видео: подключение газовой колонки своими руками

В отличие от бойлера, проточный водонагреватель способен сразу выдать горячую воду требуемой температуры, причем нагреет ровно столько, сколько вы использовали. Топливо расходуется экономно. Процедура установки газовой колонки либо замены старого прибора непростая – необходимо разработать проект, согласовать с компанией – поставщиком газа и оплатить услугу подключения, выполняемую обученным персоналом. Бытовое газоиспользующее оборудование допускается устанавливать своими руками при условии соблюдения требований нормативов и правил пожарной безопасности.

Уточнение. Ставить нагреватель и подключать к водопроводу – можно, врезаться в газовую трубу – нельзя. Вопрос решается так: после согласования проектной документации специалист компании проверяет правильность монтажа колонки, затем подсоединяет аппарат к газопроводу.

Требования к установке

Прежде чем перейти к конкретике, дадим несколько рекомендаций, как правильно подключить колонку к сети газоснабжения:

1. Все вопросы, связанные с подключением нового прибора, решаются через абонентский отдел фирмы – поставщика топлива. Самовольная врезка в трубу запрещается, подобные действия караются штрафом. Контролирующая служба легко обнаружит нарушение во время ежегодной проверки оборудования и дымоходов.
2. Перед установкой колонки подайте заявление в газовую контору, приложив необходимые документы – копию паспорта, свидетельство о праве собственности, технический паспорт частного дома (с планировкой).
3. Чтобы получить разрешение на присоединение к магистрали, нужно сделать проект внутренних газовых сетей с привязкой газоиспользующего оборудования. Обратитесь в технический отдел или стороннюю организацию, занимающуюся проектированием. Предоставьте паспорт купленной колонки и технические условия на подключение.




4. Имея на руках схемы и чертежи, приступайте к монтажу агрегата.
5. Когда необходима замена водонагревателя, тоже обращайтесь к фирме – поставщику с паспортом нового прибора. Его название и параметры вносятся в проект вместо старого аппарата.

Совет. Если в частном доме уже присутствует газовое оборудование, например, котел отопления или кухонная плита, у вас наверняка есть проект со схемой расположения этих приборов. Обращаясь к поставщику за разрешением, предоставьте указанную документацию – разработка новых чертежей стоит дороже, чем внесение изменений в существующие.

Лучше ставить водогрейную колонку согласно проекту, но изготовление документации требует времени. Сделайте так: согласуйте с инженером-проектировщиком размещение аппарата и способ присоединения, затем начинайте установку и обвязку с водопроводом. Мы подскажем, как соблюсти правила и требования строительных норм.

Особенности монтажа колонки в квартире

Рекомендация №1: если вы проживаете в многоквартирном доме, не приобретайте водонагревательный аппарат, пока не проконсультируетесь со специалистом газовой службы. Суть проблемы:

• отвод продуктов сжигания допускается только через дымоходный канал;
• в большинстве многоэтажных зданий советской постройки предусмотрены вентиляционные шахты, куда нельзя присоединять газоход, специальные каналы отсутствуют;
• вывод коаксиальной трубы от современной турбоколонки сквозь наружную стену зачастую рассматривается как нарушение целостности несущих строительных конструкций, поэтому не разрешается.

Решение проблемы целиком зависит от контролирующей организации. Выбрасывать продукты горения в шахту вытяжной вентиляции точно не позволят, остается 2 варианта – турбированная колонка либо электрический бойлер. Удастся согласовать прокладку коаксиального дымохода — покупайте проточный нагреватель, в противном случае ставьте накопительный бак.

Важный момент. Если проектной документацией многоквартирного дома не предусмотрен монтаж газовых колонок, то законодательство относит данные работы к переустройству жилых комнат. Придется посетить городскую администрацию и получить разрешение на реконструкцию.

Помещение для проточного нагревателя

Согласно действующим нормам, газовые колонки нельзя располагать внутри жилых комнат – спален, гостиных, детских. В каких помещениях установка разрешена:

• кухня;
• топочная – внутренняя либо пристроенная к зданию;
• другое техническое помещение с одной наружной стеной и окном, в том числе — цокольный этаж, подвал;
• коридор – в крайнем случае, когда перечисленные выше варианты недоступны.

Важное условие. Комната, куда планируется ставить водонагреватель, должна граничить с внешней стеной, где предусмотрен световой проем определенных размеров. В случае утечки и воспламенения газа взрывная волна уйдет наружу, выбив остекление, перегородки останутся целы. Расчет площади окна простой: 1 м³ помещения соответствует 0.03 м² светопрозрачной конструкции.

В санузлах и ванных комнатах устанавливать колонку не допускается (требование п. 7.6 СП 62.13330.2011). Там отсутствуют наружные окна, плюс недостаточно вытяжки, ограниченной малым сечением вентиляционной шахты.

Вдобавок на горелку поступает влажный воздух, в камере сгорания выделяется конденсат, расходуется лишнее топливо на испарение воды. О долговечной и экономичной эксплуатации домашнего нагревателя говорить не приходится.

Перечислим требования к габаритам комнаты:

• минимально допустимый объем – 7.5 м³;
• высота до перекрытия – 2 м;
• площадь окна (прозрачной части) – 0.03 м² на каждый кубометр объема.

Небольшая корректировка. Если в помещении установлены 2 агрегата, например, котел и колонка, то допустимая высота потолков увеличивается до 2.5 м. Подробнее правила безопасной установки разъяснит эксперт на видео:

Противопожарные и технологические отступы

Согласно правилам пожарной безопасности, газовый нагреватель необходимо крепить к стене, построенной или отделанной негорючим материалом. Если требование соблюсти невозможно, например, в деревянном доме, перегородка защищается от воздействия высокой температуры и пламени. Между корпусом колонки и стеной прокладывается любой из перечисленных материалов:

• кровельная сталь 0.7…1 мм;
• плита минерита толщиной до 1 см;
• базальтовый картон;
• листовой асбест (3 мм).

Примечание. Асбестовые изделия выделяют вредную пыль, потому запрещены к применению внутри жилых комнат. В котельной материал использовать допустимо, на кухне – нельзя.

Негорючая прокладка между колонкой и стеной из дерева должна выходить за пределы корпуса на расстояние 100 мм, как сделано на фото. Верхний выпуск (над агрегатом) – 70 см.

Минимальные отступы от водонагревателя до ближайших стен, шкафов и другого оборудования:

• по бокам – 15 см;
• снизу – 300 мм;
• сверху – 450 мм;
• впереди – не менее 1 м;
• расстояние по горизонтали от выступающих частей аппарата до газовой плиты – 10 см;
• то же, до вертикальной части дымохода – 3 м.

Совет. Колонку стоит максимально отодвинуть от плиты, где при готовке выделяются жиры, со временем покрывающие все поверхности нагревателя.

Отметим, что в видеосюжете колонка подвешена неправильно – агрегат расположен в ванной, слишком близко к левой стене. Мастер на видео дает верную информацию по расположению бытового прибора, но явно ошибается относительно требований к дымоходу (допустимое число колен 3).

Вентиляция и отвод газов

СНиП выдвигает однозначное требование к помещению, где расположены газоиспользующие приборы, 3–кратный воздухообмен плюс воздух на горение. Поясним: количество вытяжки из кухни с колонкой должен составлять 3 объема этого помещения в течение часа. Расход воздуха, сжигаемого вместе с топливом горелкой, добавляется к трехкратному притоку.

Как организовать вентиляцию:

1. Отработанный воздух забирает шахта с естественной тягой (обычно располагается внутри стены между кухней и санузлом, как изображено на планировке). Если готовый канал в загородном доме отсутствует, придется вывести отдельную трубу на улицу.
2. Приточный воздух поступает в топочную или кухню из других помещений, пройдя под створкой межкомнатной двери. Если нижний притвор слишком плотный либо сделана маленькая щель, в дверное полотно врезается декоративная переточная решетка.
3. Приток свежего воздуха в остальные комнаты организовывается различными способами.
4. Кухонное окно должно открываться – для проветривания в случае загазованности.

Уточнение. Если колонка размещается в топочной, где уже функционирует газовый котел, нужно предусмотреть дополнительный приток на горение.

Подключение атмосферной колонки (открытая камера сгорания) к дымоходному каналу выполняется трубой из оцинкованной, эмалированной либо нержавеющей стали толщиной от 0.5 мм. Монтировать дешевую и тонкую алюминиевую гофру недопустимо.

При устройстве дымохода соблюдайте такие правила:

• диаметр канала – не менее сечения отводного патрубка колонки;
• длина вертикального участка, подключаемого к нагревателю, — минимум 25 см (при высоте потолков комнаты до 2.7 м);
• если высота перекрытия больше 2.7 м, разгонный участок увеличивается до 0.5 м;
• просвет между негорючей стеной и трубой – 5 см;
• перегородки из горючих материалов закрываются листами металла или минерита, отступ до газохода – 100 мм;
• максимальная общая длина присоединительных участков – 3 м;
• число поворотов дымохода на 90° — не более трех.

Если сечение дымовой шахты позволяет присоединить 2 агрегата – котел и водонагреватель, врезки располагайте на расстоянии 750 мм (пример показан на фото). Подробности монтажа читайте здесь: как устанавливается дымоотвод атмосферной и наддувной колонки.

Прокладка газопровода

Вполне вероятно, что вы возьмете на себя прокладку газовой трубы внутри здания. Здесь важно соблюсти требования Свода Правил 62.13330.2011 «Газораспределительные системы»:

• врезка в магистраль делается после счетчика;
• используются стальные либо специальные полимерные трубы для природного газа или СУГ;
• для отсечения колонки в случае аварии или ремонта на газопроводе ставится кран;
• соединения монтируются неразъемными, трубу лучше провести открытым способом, хотя допускается прокладка в штрабе (борозде) стены;
• в местах пересечения строительных конструкций под трубопровод предусматривается футляр из соответствующего материала (сталь, пластик).

Указания по монтажу и обвязке

Перед креплением и подсоединением колонки своими руками купите 3 шаровых крана – один газовый, 2 водопроводных плюс соединители с накидной шайбой – американки. Диаметр арматуры – ½” (Ду15). Элементы крепежа поставляются в комплекте водонагревателя.

Рекомендация. Если на вводе холодного водоснабжения отсутствует фильтр, приобретите грязевик и поставьте перед входным патрубком аппарата.

Как самостоятельно установить колонку:

1. Приставьте нагреватель к стене в выбранном месте, разметьте очертания корпуса. Измерив расстояние до точек крепления, просверлите отверстия. Смонтируйте кронштейн либо поставьте крюки (способ подвеса зависит от модели агрегата).
2. Прикрепите водонагреватель, установите дымовую трубу согласно правилам. Вход круглого канала в кирпичную шахту выполняйте с помощью переходника, стык уплотните асбестовым шнуром.
3. К штуцерам прибора прикрутите американки, затем краны. Будьте внимательны, не перепутайте газовый патрубок с водяным.


4. Подсоедините холодный и горячий водопровод, откройте общий вентиль и таким образом проверьте герметичность стыков. Если протечки отсутствуют, подключайте газовую трубу, предварительно смазав уплотнительную прокладку солидолом.
5. Испытайте газопровод на проницаемость – откройте отсекающий кран и обмыльте соединения губкой. В месте утечки появятся пузыри.

Запуск и проверка нагрева воды на ГВС делается согласно инструкции производителя, но только после принятия прибора в эксплуатацию представителем организации – поставщика. Когда требуется заменить аппарат, процедура начинается с демонтажа, дальше работы ведутся в аналогичном порядке.

Замечание. Разрешается подводить воду и газ к аппарату гибкими шлангами длиной не более 2.5 м. Но при такой схеме подключения возрастает число стыков, лучше присоединять трубы к нагревателю напрямую, через краны и американки.

Монтаж бездымоходной (турбированной) версии колонки с автоматическим розжигом отличается способом прокладки газохода – горизонтально сквозь стену наружу. Двустенная коаксиальная труба ставится с небольшим уклоном в сторону улицы, чтобы стекал образующийся конденсат. Аппарат нужно подключить к электросети и заземлить – смонтируйте рядом розетку, запитанную через автомат номиналом 8 А, как показано на схеме.

Заключение

Обратите внимание: перечисление всех допусков и правил заняло гораздо больше времени, нежели инструкция по установке нагревательного прибора. Отсюда вывод: процесс монтажа не доставит хлопот, когда знаешь требования и располагаешь готовым проектом. Как выглядит процедура на практике, смотрите в последнем видео:

Задумываясь о том, какой нагреватель лучше, многие хозяева останавливают свой выбор на газовом оборудовании. Эти приборы надёжны, долговечны и способны нагревать большое количество воды. Кроме того, газ дешевле электричества и расходуется гораздо экономнее. Но следует учитывать, что установка газовой колонки в своём жилище требует знания некоторых обязательных правил.

1 Основные правила установки</span></h2>

Произвести полную установку газовой колонки своими руками не получится, ведь составлять проект и проводить монтаж этого прибора может только работник газовой службы либо организация, имеющая соответствующую лицензию. То есть собственноручно подсоединять колонку к газовому каналу и запускать её запрещено, а вот проводить все прочие работы разрешается.

Прежде чем установить газовую колонку в квартире, владельцу необходимо заказать проектную документацию на присоединение и установку. Подготовительный этап занимает определённое время, и его можно использовать для выбора модели газовой колонки.

Подойти к этому процессу нужно серьёзно, ведь в помещении, где канал дымохода не встроен в стену, установка оборудования запрещена. Но выход существует. Владельцу стоит приобрести водонагреватель с камерой сгорания закрытого типа. В этом приборе роль дымохода играет коаксиальная труба, выводимая на улицу через стену. Специалист, производящий проектирование, обязан уведомить о такой ситуации.

‘ >Дымоход для газовой колонки. Какие есть варианты для выбора?РекомендуемПрименение газовой колонки с закрытой камерой сгорания

2 Требования к месту расположения</span></h2>

Место монтажа устанавливается подготовительным проектом. Несмотря на это, хозяин, желающий установить газовый нагреватель, должен ознакомиться с правилами установки:

• Монтируется агрегат на кухне, в кладовке или другом нежилом помещении. Однако, согласно новым правилам, размещение нагревателя в ванной комнате недопустимо.
• Труба, соединяющая выход, предназначенный для отведения продуктов сгорания и вход в канал дымохода, должна быть из нержавеющей либо оцинкованной стали. Диаметр — 120 мм, толщина стенки — не менее 1 мм. Использовать алюминиевые и гофрированные трубы не рекомендуется.
• Прямой участок трубы при выходе из нагревателя должен быть 30—50 см.
• Площадь помещения, где будет находиться оборудование, должна быть не менее восьми квадратных метров, а высота комнаты — не менее двух метров.
• Расстояние от стен до агрегата — более 15 см, до ближайшего газового прибора — 10 см. Перед колонкой не должно быть препятствий на расстоянии 60 см.
• В частном доме труба для отведения продуктов горения присоединяется к дымоходу, в квартире — к встроенному в стену дымоходному каналу. Подключать колонку к каналу вентиляции строго запрещается, ведь в ином случае угарный газ поступит другие квартиры, что может привести к трагедии.
• В помещении должно быть открывающееся окно.
• Хорошая тяга обязательна. Подтвердить, что она соответствует нормам, придётся документально.

‘ >Подключение газовой колонки.

Следует учитывать, что требования для установки газовой колонки в квартире такие же, как и для частного дома. Когда комната размещения выбрана, можно приглашать инженера. Он проверит помещение на соответствие и приступит к составлению планировочного проекта.

РекомендуемПочему не зажигается газовая колонка

3 Демонтаж предыдущего агрегата</span></h2>

Для установки газового оборудования существует три причины: принято решение впервые установить колонку взамен другого вида нагревателя, специалисты газовой службы настаивают на переносе прибора в другое помещение, замена вышедшей из строя колонки на новую. В последнем случае перед установкой нового агрегата необходимо демонтировать старый. Последовательность действий:

• Отключить подачу газа, перекрыв специальный вентиль. Затем с помощью газового или разводного ключа открутить гайку на шланге или трубе, по которым подведён газ к колонке.
• Отсоединить аппарат от водопровода. Бывает, что специального крана рядом с аппаратом не установлено, и тогда приходится перекрывать воду во всём помещении.
• Снять трубу, которая соединяет дымоход с колонкой и все крепления, поддерживающие прибор на стене.

Демонтаж довольно прост. Всё эти работы домашний мастер может провести сам.

РекомендуемКак правильно выбрать газовую колонку для квартиры или частного дома

4 Газовое оборудование в частном доме</span></h2>

Независимо от того, производится ли монтаж агрегата впервые или заменяется предыдущий, вся работа выполняется только при соблюдении определённых условий. Сначала монтируют дымоход и проводят разводку коммуникаций. После проверки вытяжки можно приступать к монтажу.

Схема того, как установить газовую колонку в частном доме:

• Определить помещение для размещения оборудования.
• Разметить стену и просверлить необходимые отверстия.
• Вкрутить дюбели. Если стена деревянная, то количество держателей можно увеличить, чтобы гарантировать устойчивость конструкции.
• Подвесить колонку и поставить фильтры, обеспечивающие очистку воды (это повысит срок службы агрегата).
• Подключить краны Маевского.
• Разрезать трубу и установить в ней тройник или фитинг.
• Монтировать краны и запаять соединительные элементы.
• Присоединить колонку к трубе холодного водоснабжения, используя шланг и паклю (можно приобрести и другой уплотнитель).
• Проконтролировать герметичность всех соединений. Для этого открыть воду и посмотреть, нет ли протечки. Если проблема обнаружена, необходимо закрутить гайки и переупаковать уплотнитель.
• Проверить тягу. Её норма находится в пределах 1,95−29, 4 Па. Важно: этот этап выполняется специалистом.

‘ >Устанавливаем газовую колонку

Даже если владелец колонки знает, как правильно установить газовую колонку на кухне или в кладовке, подключение к газу, пуск и наладку осуществляет только работник специальной службы. Попытка сделать это самостоятельно грозит не только штрафами, но и созданием аварийной ситуации.

5 Монтаж колонки в квартире</span></h2>

Установка нагревателя в многоквартирном доме — процесс более сложный. Если монтаж производится впервые, лучше доверить все работы газовщикам. В случае замены допускается собственноручная установка. Но всё-таки без специалиста не обойтись, ведь агрегат необходимо зарегистрировать. Оптимальный вариант — собственноручно произвести только работы по размещению прибора на стене согласно разработанному проекту и подсоединить водопроводный шланг. Всё остальное сделают работники газовой службы.

Монтаж прибора довольно прост. Сначала производятся расчёты высоты креплений таким образом, чтобы вертикальная труба, соединённая с прибором, была размером 30 и более сантиметров, а ведущая к дымоходу располагалась под определённым углом. Размер этого угла определит высота потолков в комнате. После расчётов проводятся следующие работы:

• Замерить на колонке расстояние между отверстиями для крепежей и отметить эти размеры на стене.
• Посверлить необходимые отверстия.
• Закрепить на стене кронштейны-держатели.
• Повесить колонку.
• Установить подвод шлангов водопровода и проверить герметичность.

‘ >Установка, перенос газового оборудования. Реконструкция системы газоснабжения. Криворожгаз

На этом самостоятельная установка закончена. Присоединение газовой трубы произведёт специалист, выдав соответствующий документ о регистрации.

6 Нормативы и необходимая документация</span></h2>

Установка газовых колонок в многоквартирных домах происходит согласно нормативным документам: СНиП 41−01−2003, СНиП 42−01−2002 и СНиП 31−01−2003. Когда меняется место размещения оборудования либо же оно устанавливается впервые, владелец должен подготовить такую документацию:

• Техпаспорт на нагреватель.
• Заключение о состоянии дымохода.
• Отправленное в администрацию заявление о перепланировке в доме.
• Проект.
• Заявка на проведение работы сотрудниками соответствующей организации.

После подготовки документации и получения разрешения газовики начнут работы по врезке в общий стояк (если это нужно). Затем проверят, соответствует ли нормам установка оборудования, и подключат газовый шланг к колонке. Далее происходит запуск нагревателя и его настройка. Если всё в порядке, будет выписан документ о регистрации и сдаче водогрейки в эксплуатацию. Кроме этого, владелец должен получить положительное заключение от пожарной службы, технадзора и оформить регистрацию колонки в БТИ.

Газовый нагреватель — весьма экономный и удобный вид оборудования. Важно лишь помнить, что собственноручный монтаж и подключение необходимо производить согласно принятым нормам, и то лишь до определённого момента. Основные работы по запуску следует доверить специалистам. Правильно установленная колонка будет безопасна и порадует владельцев долгими годами службы.

‘ >Требования к помещениям с газовым оборудованиямФото

Технический прогресс не обошел Россию стороной, однако качество работы коммунальных служб оставляет желать лучшего. Если вы хотите жить комфортно, ежедневно пользоваться горячей водой, выходом станет установка газовой колонки в квартире. Газовое оборудование нельзя поставить самовольно — это небезопасно для вас и ваших соседей. Нужно узнать, как правильно оформить документы и какие требования соблюдать при подключении.

Не рекомендуется действовать самостоятельно, так как в лучшем случае вы получите штраф, в худшем — это приведет к аварийной ситуации.

Нормы и правила установки

Технически монтаж колонки своими руками не представляет сложности. Однако действовать в строгом соответствии с правилами техники безопасности способен не каждый. Провести установку оборудования может человек, имеющий соответствующие навыки, а вот подключить к магистрали — только специалист фирмы с лицензией.

До начала действий требуется собрать необходимые документы и получить разрешения. Какую схему оформления выбрать, чтобы узаконить работы? Это зависит от ряда причин:

1. Вы впервые проводите установку техники, которая заменит центральное водоснабжение (при условии, что в помещение проведен газ).
2. Вы хотите заменить старый или сломанный агрегат.
3. Вы выполняете требования служб о переносе прибора из ванной, туалета или иного не предназначенного для этих целей места в другое помещение.

Важно серьезно отнестись к выбору техники. Имеет значение не только дизайн и мощность изделия, но и тип камеры сгорания. Если в вашем доме проложен дымоход (не путайте с вентиляцией), то можно покупать модели открытого типа. Они как раз представлены в широком ассортименте. Но если дымохода нет, тогда подойдет модель закрытого типа: продукты сгорания выводятся в ней принудительно, через канал в стене.

Повторимся: будьте внимательны. Неправильный выбор приведет к необходимости замены оборудования и лишним тратам.

Теперь о документах. Чтобы установить колонку на кухню, нужно получить разрешение, зарегистрировать ее. Но прежде требуется собрать пакет докуменов. При этом надо знать, что в ряде ситуаций установка колонки невозможна.

Расположение водонагревателя не предусмотрено

Как ни удивительно, но в квартирах, где разрешена плита, может быть запрещено размещение проточного нагревателя. Это возможно в домах с большой этажностью (более 11 этажей), а также при перепланировке помещений. Речь идет о вариантах, когда квартиру переделывают по типу «студии» или объединяют кухню с жилой комнатой — для установки ГК это недопустмо. Также это относится к квартирам без кухни или к помещениям с общей кухней (коммунальному жилью).

Газовое оборудование запрещено размещать в жилых помещениях.

Если у вас квартира-студия — этот вариант также подпадает под запрет. В данном случае кухня совмещена с другой комнатой, то есть с жилым помещением. Общие кухни, такие как в общежитиях, тоже относятся к запретной категории. Прежде чем принять решение о покупке колонки, тщательно изучите документы на квартиру. В них сдержатся необходимые данные о параметрах помещения.

Если все в порядке, тогда подготовьте:

• Заявление в газовую службу.
• Документ, подтверждающий право собственности.
• Проект газовых и водных магистралей, дымоходного канала.
• План квартиры из органов БТИ.

Кроме этого потребуется:

• Акт о техническом состоянии дымохода, полученный в пожарной инспекции.

• Документы на купленную модель колонки.
• Разрешение на переустройство помещения.
• Заявление на реконструкцию.

После того, как документы собраны и разрешение на регистрацию получено, к вам выедут специалисты и проведут подключение в соответствии с требованиями закона.

Как поменять оборудование

Здесь все немного проще. Поскольку документация была собрана при первичном монтаже, вам остается обратиться в ЖЭК, взять копии схем, план трубопроводов, дымохода. Затем написать два заявления:

• О замене старой модели на новую — на том же месте.
• О разрешении на проведение работ с водной и газовой магистралью.

Если вы хотите установить оборудование на новом месте, потребуется получить проект на переустройство. Это связано с тем, что подводящая магистраль претерпит изменения. По факту, нужно собрать тот же пакет, как в случае с первичной установкой.

СНиП 42-01-2002 — нормы проектирования и строительства газораспределительных систем. В них указаны требования к оборудованию.

Как устанавливать технику

Необходимо соблюдать требования и учитывать нормативы размещения:

• Площадь кухни должна быть от 7,5 кв. м.
• Потолки высотой не менее 2 м.
• Диаметр отверстия дымохода от 120 мм.
• Крепление проводится на стену из кирпича или бетона (негорючих материалов). Для дополнительной защиты устанавливаются оцинкованные листы (толщиной 1 мм) и теплоизоляция.
• В первую очередь монтируется запорный газовый вентиль. Его окрашивают в желтый цвет и оставляют в свободном доступе.
• Минимальное давление в системе от 0,1 атм.
• Расстояние от плиты составляет не менее 10 см.
• Допускается подключение трубы отвода только к дымоходу или специальному каналу в стене. Запрещена подводка к вентиляции.
• Расстояние от пола — от 1 метра.
• В комнате должна быть естественная вентиляция (окно, форточка).

Что нужно для работы:

• Если не идет в комплекте, тогда покупается оцинкованная труба (от 1 метра) для отвода продуктов сгорания.
• Очистной фильтр для «смягчения» воды и снижения количества примесей.
• Газовый шланг.
• Фитинги.
• Дюбели.
• Дрель.
• Рожковые ключи.
• Герметик.
• Фум-лента.

Как самому организовать процесс:

• Замерьте расстояние между крепежными элементами колонки. Выполните разметку для сверления на стене.
• Дрелью или перфоратором проделайте отверстия и установите дюбели или крючки, обычно они поставляются в комплекте.
• Установите корпус на крепления.

• Подсоедините к трубам водные шланги, другие концы подведите к штуцерам колонки. Можно использовать гибкие или ПВХ-шланги размером не более 2,5 метра.

• Теперь проверьте прочность соединений. Для этого включите воду и посмотрите, нет ли протечки.
• Установите дымоходную трубу. Один конец насадите на патрубок корпуса, другой подведите к отверстию дымохода. Следите, чтобы не было щелей. Они изолируются герметиком.

Перед организацией дымоотвода рекомендуется проверить наличие тяги. Сделать это можно с помощью горящей спички, пламя которой при поднесении к дымоходу должно отклониться в сторону.

• При использовании коаксиальной трубы ее выводят в отверстие в стене.
• В последнюю очередь проводится подключение к газовой магистрали. Эту работу лучше оставить специалистам.

По окончании работ проводится проверка техники:

• Откройте вентиль подачи топлива.
• Смажьте соединения мыльным раствором, чтобы исключить утечку.
• Подкрутите фиксаторы, установите хомуты, если нужно.

Организация дымохода

Вентиляция обязательно должна быть рабочей, хорошо, если есть вытяжка. Так, при утечке в ночное время исправная вентиляция может спасти жизни жителей квартиры.

При обустройстве дымохода учитывайте, что длина трубы не должна превышать 3 метра. Разрешается не более 3 изгибов. При использовании гофры нужно исключить ее провисание, которое может помешать отводу дыма. Все соединения проверяются на герметичность.

Распространенные ошибки при установке

Самовольное размещение колонок — не редкость для нашей страны. Поэтому специалисты обозначили несколько основных проблем:

• Размещение прибора в ванной. В комнате нет окон и нормальной вентиляции, что говорить о дымоходе.
• Желание спрятать изделие в шкаф приводит к нарушению функционирования, тем более если устройству требуется забирать воздух из помещения.
• Неверное подключение. Некоторые пользователи путают газовые трубы с водными. Это приводит к попаданию воды в магистраль, что не только выводит из строя технику, но и приносит неудобства соседям.

Рекомендуем придерживаться заданных нормативов. Речь идет не только о правильном подключении и долговечности техники, но и о здоровье — вашем и окружающих людей. Видео поможет разобраться в особенностях работ:

Проще всего и дешевле обеспечить себе в доме или квартире на постоянной основе горячую воду, если установить газовый проточный водонагреватель. Установка газовой колонки достаточно проста, хоть и затрагивает два вопроса, которые можно решить только с привлечением специалистов.

Если же нужно заменить старую колонку на новую модель с большей функциональностью и производительностью, то установку легко выполнить самостоятельно и в краткий срок.

Содержание

Требования и правила

Как в случае с любым газовым оборудованием, установка газовой колонки и ее эксплуатация должны осуществляться с учетом требований указанных в СНиП 42-01-2002 «Газораспределительные системы» и дополнительно СП 42-101-2003.

Если быть кратким, то заменить газовый проточный водонагреватель, для которого уже имеется соответствующий проект, не составит труда, не нужны никакие разрешения или особые требования, если только не планируется перенос оборудования на новую позицию.

Если же ранее в доме не предусматривалась установка газовой колонки, то потребуется получить разрешение местного газового хозяйства и обеспечить монтаж дымохода по всем правилам, указанным в стандартах.

Монтаж газовых труб выполняется исключительно силами специалистов газового хозяйства, по крайней мере, врезка тройника, прокладка труб и установка запорной арматуры возле места установки газовой колонки.

Выбор места для установки

По умолчанию газовая колонка устанавливается на кухне. Во всех проектах домов, где изначально предполагается установка колонки именно на кухне, был предусмотрен требуемый по правилам дымоход диаметром не менее 120 мм или его аналог, а также система вентиляции для постоянного доступа воздуха. При замене старой колонки на новую лучше оставить все на одном и том же месте.

Однако новые модели газовых проточных водонагревателей не только могут ужиться с высокой влажностью в ванной комнате и обходиться без классического дымохода.

Для их установки потребуется только проложить коаксиальную трубу на улицу, по которой будет поступать свежий воздух в закрытую камеру сгорания и сбрасываться продукты горения.

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

Установка

Потребуется:

• Ударная дрель или перфоратор и набор буров 8-10 мм;
• Набор креплений (саморезы с крючком, анкеры). Размер и тип креплений определяется в соответствии с требованием производителя колонки;
• Пузырьковый или лазерный уровень.

Чтобы получить доступ к креплениям колонки, снимите лицевую панель. Согласно разметке креплений газовой колонки разметьте на стене места для установки крючков или анкеров. Обязательно выверяется позиция меток по уровню. С помощью дрели или перфоратора засверливаются два (четыре) отверстия, в которые вставляются дюбеля или анкеры.

У большинства современных газовых проточных водонагревателей имеется крепежная пластина. Именно она крепится на стену, а после уже колонка с помощью защелок крепится на ней. Задача в этом случае упрощается, достаточно приложить пластину к стене, выровнять по уровню и наметить места креплений по ней.

Засверлите на нужной высоте одно отверстие и закрепите пластину, далее, выставив ее по уровню, прямо через отверстия для остального крепежа засверлите оставшиеся отверстия и завершите монтаж.

Остается закрепить колонку на своем месте. Лицевую панель пока рано крепить обратно, так что ее аккуратно отставьте в сторону так, чтобы не поцарапать и не повредить.

Дымоходом для колонки с атмосферной горелкой может послужить гофрированная стальная труба 110-120 мм, уложенная от вывода колонки к входу общего дымохода. Труба должна плотно прилегать к раструбам, если это не так, то дополнительно обожмите ее металлическим хомутом.

Для колонок с закрытой камерой сгорания сориентируйте в нужную сторону вывод внутри колонки и проложите коаксиальный дымоход к ближайшей стене, контактирующей с улицей. Максимальная допустимая длина указывается в инструкции.

Стена проходится перфоратором, после чего вставляют дымоход. Зазор между трубой и стеной запенивается или закладывается негорючим утеплителем, например базальтовой ватой.

Подключение газа

Если газовая колонка устанавливается впервые или в новом месте, то к ней подводится газовая труба. Данные работы выполняют только специалисты газовой службы, имеющие на это разрешения.

Оставляется заявка на выполнение врезки, и приглашаются мастера. Они врежут тройник в газовой трубе, идущей от ввода к плите. К тройнику монтируется труба и ведется к месту установки.

Есть два варианта. Точно зная модель газовой колонки и ее позицию, труба подводится именно к месту соединения, чтобы избежать использования гибкого шланга. Учтите, что перед соединением к колонке стоит запорный газовый вентиль. Вначале монтируется на стену колонка, а уже после подводится газовая труба.

Однако проще подвести край трубы на расстояние максимум полметра к месту установки и закончить маршрут установкой газового вентиля. Использование гибкого шланга впоследствии дает большую свободу при монтаже колонки, что особенно важно при самостоятельной установке.

Такой вариант избавит от необходимости ориентироваться на расписание мастеров газовой службы, и большую часть работ выполнить в удобное для себя время.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде  на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

• Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
• Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Пуск и наладка

Перед запуском колонки проверяется герметичность всех соединений, убедитесь, что вода нигде не протекает, и газ не травит. Проверить соединения на газовой трубе можно с помощью мыльной воды. Когда уже все подключение выполнено, стыки и фитинги смачиваются мыльным раствором, и после открывается вентиль для подачи газа. Если нет никаких пузырей, то линия герметична.

Необходимые работы по запуску колонки выполняются согласно инструкции производителя и строго в указанной последовательности для первого запуска. Настройку горелки лучше доверить специалисту.

Основная задача – с помощью подкрутки регулировочного болта определить оптимальный напор газа, а с помощью настройки шибера – подачу воздуха. Без манометра выполнить наладку практически невозможно. Важно точно знать давление в газоводе в простое и при включенной колонке на максимум. В динамике давление не должно превышать допустимый порог, установленный производителем для данного водонагревателя.

В идеале должно установиться оптимальное давление в рабочем режиме, а пламя горелки всегда должно оставаться с равномерным голубым свечением без желтых оттенков.

Настройка гидротермического блока управления сводится к установке оптимальных значений максимальной и минимальной температуры воды при реальных значениях напора, который сильно отличается для разных домов и квартир.

Стоимость в квартире и частном доме

Еще при выборе колонки и магазина, в котором она будет приобретаться, обратите внимание на наличие услуги монтажа. Даже если она платная, то ее стоимость может быть ниже рыночной. Во многих крупных супермаркетах и специализированных магазинах монтаж учтен в цене оборудования и обойдется еще дешевле. Часто он позиционируется как бесплатный.

Еще один вариант – это обратиться в сервисный центр, где будет заключен договор на обслуживание газового оборудования, и заказать монтаж. В этом случае меньше всего придется переживать за качество работ, ведь сервису не с руки портить отношение с заказчиком, с которым еще предстоит сотрудничать на протяжении всего срока эксплуатации колонки.

В таблице представлены ориентировочные стартовые расценки сервисных центров на выполнения ряда работ по установке и подключению газового проточного водонагревателя.

Вид работ	Стоимость, руб
Подключение колонки отечественного производства	1500-2500
Подключение импортной колонки	1700-3000
Установка на подготовленное основание	1100-2300
Замена с демонтажем старого оборудования	1900-4500
Установка газовой колонки импортного производителя (полный комплекс работ)	1800-4500

Используемые источники:

• https://diz-kitchen.ru/%f0%9f%a4%a6%e2%80%8d%e2%99%82remont/ustanovka-gazovoj-kolonki.html
• https://otivent.com/ustanovka-gazovoj-kolonki-svoimi-rukami
• https://oventilyacii.ru/otoplenie/ustanovka-gazovoj-kolonki.html
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustanovka-gazovye-kolonki-i-kotly/kak-ustanovit-gazovuyu-kolonku-v-kvartire-pravila-trebovaniya-snip-dokumenty/
• https://udobnovdome.ru/ustanovka-gazovoj-kolonki/
