Дренаж защитит подземную часть дома от неизбежного разрушения, убережет корни растений от загнивания, избавит от застойных луж. Многочисленные преимущества несколько нивелируются ценой, размер которой обоснован проведением большого объема работ. Однако их полностью или частично можно выполнить собственноручно, согласны?
Мы расскажем, как кладется дренажная труба своими руками, какие компоненты системы еще необходимо установить. Желающим самостоятельно сделать дренаж мы предлагаем достоверную информацию о принципах и правилах его сооружения. Представленные вашему вниманию сведения опираются на нормативные требования.
В статье подробно описаны разновидности дренажной системы. Изложена технология организации, даны рекомендации по выбору труб и сопутствующих материалов для обеспечения отвода грунтовой воды. В помощь заинтересованным посетителям приложены подборки фото и видео-руководства.
Предпосылки для организации дренирования
Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.
Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.
Галерея изображенийДренажная система предназначена для сбора и отвода грунтовой воды, скапливающейся в верхних слоях из-за низких фильтрационных качеств породОсновным компонентом системы сбора грунтовой водя является дрена — дренажная гофрированная или жесткая пластиковая труба с перфорацией. Отверстия в трубах необходимы для свободного проникновения грунтовой воды внутрь системыВокруг дренажной трубы устраивают гравийную засыпку. Она увеличивает площадь приема грунтовой воды и существенно повышает фильтрационные свойства грунта на участкеВ сооружаемых в настоящее время дренажных системах в обязательном порядке применяется геотекстиль. Нетканый материал нужен для фильтрации воды, собираемой системой, и для защиты трубопровода от засоренияВ устройстве дренажа соблюдается принцип формирования уклона, который требуется для стимуляции самопроизвольного стока воды к объектам разгрузки собранной водыГлубина заложения дренажной трубы зависит от решаемых системой задач (осушения участка или защиты фундамента) и от глубины расположения обводненного грунтового слояОбычно наличие дренажных систем на участке никак не обозначается, но при прокладке близко к дневной поверхности наличие дренажа лучше как-то отметить, чтобы не повредить при разработке земли и при перемещении грузового транспортаПри прокладке канализационных и дренажных труб в одной траншее владельцам участка нужно иметь план их расположения на случай ремонта, модернизации, демонтажа системДренажная труба в гравийной засыпкеГофрированная дренажная трубаГравийная засыпка — составляющая дренажаИспользование геотекстиля в дренажной системеСоблюдение уклона при устройстве дренажаГлубина прокладки дренажной системыОбозначение дренажной системы на участкеДренажная и канализационная труба в одной траншее
Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.
Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.
Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.
Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды
Определить, нужен ли дренаж на участке, можно по нескольким признакам:
- Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
- Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
- Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
- Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
- Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
- Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.
Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.
Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.
Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.
Принцип устройства системы водоотведения
Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.
Работы выполняются в следующем порядке:
Галерея изображенийУстройство дренажной системы начинается с разработки траншей, дно которых должно быть сформировано с уклоном в сторону разгрузки. На дно траншей настилаем геотекстиль и отсыпаем 10 см гравияПерфорированные трубы оборачиваем минеральной ватой низкой плотности. Ее задача заключается в повышении объема сбора воды, здесь не используются ее изоляционные свойстваДля проверки действия дренажной системы нальем 4-5 ведер воды в дальний поворотный колодец. Отследим, с какой скоростью система соберет и отведет водуУложенные в траншеи дрены засыпаем гравием, затем закрываем их краями геотекстильного полотнища. После чего заполняем траншеи пескомШаг 1: Устройство подушки для укладки дренажных трубШаг 2: Сборка контура дренажной системыШаг 3: Проверка действия дренажной системыШаг 4: Заполнение траншей с дренажной системой
В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.
Оба типа систем можно разработать и смонтировать собственными силами.
При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования (+)
В зависимости от того, нужно ли собирать влагу со всего участка или только с отдельных зон, в дополнение к дренажу обустраивают ливневые канализационные системы с линейными и точечными водоприемниками.
Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и угол уклона дренажных труб.
В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.
Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.
Выбор и особенности монтажа элементов систем водоотведения зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов
Точечные водосборники также обязательно точно рассчитывать и заранее проектировать. Они служат для локального сбора воды, но соединяются с аналогичной линейной системой канав или труб.
По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в поглощающий колодец, сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.
Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).
При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м (+)
Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.
Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.
Использование полимерных и бетонных лотков в сооружении открытого дренажа существенно облегчает и ускоряет работу. С целью облагораживания ландшафта и защиты систем от засорения такие открытые системы закрывают чугунными решетками.
Для обустройства дренажной системы вокруг дома применяют особые перфорированные трубы – дрены, уложенные на глубину заложения фундамента. Их закладывают в заранее сформированные канавы, засыпают материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС.
Для контроля работы системы и проведения периодической очистки устанавливают смотровые колодцы. Располагают их на каждом повороте и через 20-25 м линейной трассы дренажного трубопровода.
Галерея изображенийДренажные системы закладывают не только для отвода грунтовой воды, но и для ее равномерного распределения, например, на участках с уклономБлизко к поверхности устраивают системы, предназначенные для осушения почвы. Глубина их заложения не превышает 40 смНормализация влажности в почвенно-растительном слое не требует заложения системы на глубину ниже стандартного роста корневой системы культурных растенийДренаж участка для осушения почвенно-растительного слоя устраивают в случае, если под ПРС вскрывают суглинок или супесь. Породы с низкими фильтрационными свойствами не пропускают воду и способствуют длительным застоям ее в почвеСамый простой вариант дренажа, предназначенного для осушения почвенно-растительного слоя, заключается в банальной замене грунта на породу с высокой фильтрацией (гравий, щебень). В таких случаях закладка дрены необязательнаЗначительно ниже производится закладка дренажной трубы, если требуется защитить подземные сооружения от грунтовой водыДренажную систему для защиты фундамента устраивают на 20-30 см ниже глубины закладки основания. Так нужно, чтобы дрена полностью собирала грунтовую воду и предотвращала капиллярный подсосПри устройстве дренажной системы, предназначенной для защиты фундамента от грунтовой воды, следует помнить, что кроме нее основание дома нуждается в надежной гидроизоляцииДренажная система для стабилизации влажности почвыПоверхностная дренажная системаДренаж для осушения возделываемого участкаДренажный контур для обустройства газонаСамый простой вариант поверхностного дренажаДренаж для защиты подземных сооруженийГлубина прокладки дренажа для фундаментаГидроизоляция в дополнении к устройству дренажа
Определяя, как правильно уложить дренажную трубу, чтобы защитить растения от избытка влаги, можно воспользоваться средними значениями. Как правило, оптимальная глубина – 0,6-1,5 м.
Причем для клумб, газонов, грядок она не превышает 0.9 м, а для защиты корневищ деревьев нужно копать максимально глубокие траншеи, особенно если участок расположен на торфяных грунтах.
Виды и параметры для выбора дренажных труб
Из всех материалов для изготовления труб наиболее популярны полимеры. Их неоспоримые преимущества – долговечность, устойчивость к химическим веществам и гладкие внутренние стенки, на которые не налипает грязь. Ливневые и грунтовые воды стекают в трубопровод и беспрепятственно перемещаются к водосборникам самотеком.
В устройстве подземного дренажа чаще всего используют пластиковые трубы с заводской или самодельной перфорацией. Реже применяются трубы из керамики или чугуна, слишком тяжелые для самостоятельно укладки
Дренажная система, собранная из современных материалов, способна служить до полувека. Главное – правильно ее смонтировать, вовремя проводить технические осмотры и не игнорировать необходимость ремонтов.
Еще одно преимущество полимеров – относительно невысокая стоимость, т.к. готовый дренаж получается недорогим, практичным и долговечным.
При выборе дренажных труб лучше отдать предпочтение двухслойным изделиям с ребрами жесткости. Благодаря равномерному распределению нагрузки трубопровод служит дольше и надежнее. Пластиковые дренажные трубы не ржавеют, не гниют и препятствуют образованию осадка на стенках (+)
Отличное решение – труба в оболочке из геотекстиля. Внешний материал фильтрует воду, задерживая грязь. Благодаря этому трубопроводы не заиливаются.
Альтернатива дренажным трубам заводского производства – обычные канализационные. Из них легко можно изготовить составляющие дренажа своими руками. Для этого достаточно просто просверлить отверстия в изделиях, а сверху их обернуть геотекстильной тканью.
Кроме перфорированной дренажной трубы для устройства закрытой системы потребуются смотровые и поворотные дренажные колодцы, коллекторный колодец, геотекстиль и щебень или подобный засыпной материал с высокими фильтрующими свойствами
Если требуется локальная дренажная система, можно обойтись трубами диаметром 100-200 мм, а если необходимо отводить влагу от большого участка или воды слишком много, лучше выбрать изделия диаметром 300-400 мм. Оптимальный выбор – специальная дренажная труба с фильтрующей оболочкой.
Технология укладки трубопровода
При обустройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не возникало проблем с оттоком жидкости в канавы. Если нет результатов геодезических исследований, следует самостоятельно составить схему, отметив на ней места, куда сливается дождевая вода.
При создании схемы нужно проявить внимательность, т.к. ошибки приведут к тому, что дренаж будет неэффективным. По готовому рисунку намечают, как проложить и наклонить дренажную трубу и где установить водосборники. После проверки данных производят разметку на местности и приступают к работам.
Галерея изображенийДля укладки дренажной трубы разрабатываем траншею. Глубина ее на 30-50 см ниже подошвы основанияПосле механической разработки траншеи дорабатываем дно с учетом уклона в сторону отвода собранной системой грунтовой воды: коллекторного или поглощающего колодцаДно траншеи отсыпаем слоем карьерного песка в 10 см и трамбуем до получения плотного основания под дренажную трубуДренажную трубу оборачиваем геотекстилем. В идеале лучше нетканое полотно уложить в траншею, засыпать гравием, на который уложить дрену, после чего обернуть материаломДренажную трубу с соблюдением уклона по утрамбованному дну прокладываем до места установки поглощающего колодцаИз двух бетонных колец собираем поглощающий колодец — разгрузочный пункт без герметичного дна, вместо которого в нем устраивают грунтовый фильтр, пропускающий воду в нижележащие грунтовые пластыНа дне поглощающего колодца устраиваем грунтовый фильтр: отсыпаем 30-40 см песка, затем столько же мелкого и крупного гравияПосле сооружения систему засыпаем карьерным песком. Не используем в обратной отсыпке отваленный при разработке траншей грунт, если он обладает низкими фильтрационными свойствамиШаг 1: Подготовка траншеи для укладки дренажной трубыШаг 2: Формирование уклона в сторону разгрузкиШаг 3: Отсыпка и трамбовка песчаной подушкиШаг 4: Подготовка дренажной трубы к укладке в траншеюШаг 5: Прокладка дрены до ввода в поглощающий колодецШаг 6: Устройство поглощающего колодцаШаг 7: Грунтовый фильтр на дне поглощающего колодцаШаг 8: Заполнение траншеи с дренажной системой
Трубопровод выводят к дренажному колодцу. Если он длинный и расположен на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 м. Также они нужны в местах поворотов и изгибов трубопровода, там, где изменяется уклон.
Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и почистить от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.
Галерея изображенийПоглотительные колодцы для разгрузки дренажной системы устраивают, если дно этого сооружения заглубляется в грунт с высокой фильтрацией (песок, гравий, галечник)Если по геологическим и гидрогеологическим условиям сбор воды в нижележащие пласты невозможен, дренаж подключают к коллекторному колодцу, из которого трубопровод выводится за пределы участкаВыведенную за пределы участка воду, собранную дренажом, сбрасывают в сточные канавы, которые транспортируют ее к городским очистным сооружениямЕсли рядом с участком есть сточный водоем, собранную дренажом воду допустимо утилизировать в него. Допустима разгрузка на рельеф, т.к. в дренажной системе вода проходит многоуровневую очисткуФильтрующий колодец для разгрузки собранной водыКоллекторный колодец для перенаправления водыСточная канава за границами участкаРазгрузка воды в сточный водоем
В качестве материалов для изготовления колодцев могут быть использованы бетон, пластик, кирпич.
Самые прочные и долговечные конструкции – из железобетонных колодезных колец. Они отличаются большим диаметром, их удобно обслуживать. Минус – сложности с монтажом из-за большой массы. Как правило, приходится привлекать помощников или задействовать спецтехнику.
Очень популярны полимерные колодцы. Их приобретают в готовом виде. Преимущества таких резервуаров – герметичность, прочность (благодаря гофрированной поверхности, ребрам жесткости), химическая и биологическая устойчивость
Выводы и полезное видео по теме
При разработке схемы и в процессе строительства дренажа могут возникнуть некоторые сложности. Чтобы они не стали препятствием для качественного отведения воды от участка, ознакомьтесь с полезными видеоматериалами.
Видео #1. Особенности обустройства системы водоотведения на участке:
Видео #2. Как обустроить дренаж на даче, используя подручные средства:
Видео #3. Особенности обустройства дренажа в саду:
Видео #4. Конструкция дренажного колодца из полимеров:
Видео #5. Как правильно уложить дренажные трубы:
Чтобы уложить дренажную трубу своими руками, потребуются время и силы, зато расходы будут только на материалы. Не экономьте на них: приобретайте трубы и колодцы хорошего качества.
Эффективная система водоотведения защитит от влаги посадки культурных растений, дом, хозпостройки и прослужит в течение многих лет. Главное, не забывать своевременно осматривать, чистить колодцы и дрены.
Хотите рассказать о сооружении дренажной системы на вашем участке и поделиться пошаговыми фото? Владеете полезной информацией, не затронутой в статье? Пишите, пожалуйста, комментарии, высказывайте мнение, размещайте снимки в расположенном ниже блоке.
Большинство людей не сталкивались с проблемой дренирования участков или домов. В любом мегаполисе обязательно существует невидимые системы отвода палых и грунтовых вод; владельцам частной усадьбы приходится решать вопрос борьбы с ливневыми, талыми и грунтовыми водами самостоятельно. Поможет в этом самый современный вид труб для устройства дренажа – перфорированная дренажная труба.
Что собой представляет и для чего она нужна
Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.
Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:
- если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная;
- если трескаются и проседают стены дома;
- если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности);
- при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи;
- на глинистых участках;
- если участок находится на склоне или в низине.
Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым). Ливневая канализация – обычно выполняется открытой.
В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.
Устройство дренажной трубы
Устройство закрытого глубинного дренажа – не самая сложная работа, она вполне выполнима своими силами. Сами работы вполне банальны: выкопать траншею, произвести подсыпку щебнем и песком, смонтировать трубы, засыпать траншею. Сложность при устройстве дренажа составляет выбор диаметра, уклона и прочие проектные премудрости.
Желательно смонтировать отвод воды от фундамента одновременно со строительством дома (а при долгострое – с закладкой фундамента).
Принцип работы
Принцип действия дрен прост — вода просачивается внутрь, течет в направлении уклона, собирается в водоприемники или поступает в городской коллектор.
Виды
Современные трубы с перфорацией изготавливаются из пластика — ПНД (полиэтилена низкого давления) и ПВХ (поливинилхлорида). Бывают жесткие и хорошо гнущиеся (гибкие) разновидности. Жесткие продаются мерных длин – по 6 и 12 м. Гибкие – в бухтах длиной до 50 м.
Дрены бывают однослойные и двухслойные. Двуслойные имеют большую прочность, гофрированный наружный слой и гладкий внутренний.
Для обозначения прочности перфорированных дрен применяется коэффициент кольцевой жесткости изделия: SN2, SN4, SN6, SN8, SN16 (в порядке увеличения жесткости).
Существует подразделение изделий и по количеству и расположению отверстий: полностью перфорированные имеют по шесть рядов отверстий, расположенных по всей окружности трубы; частично просеченные – только три ряда.
Как правило, для отвода грунтовых вод применяют гофрированные трубы.
Применяются для дрен также керамические и стальные трубы с перфорацией, но из-за недостатков их практически перестали применять. Перестали применять и изделия из-за асбоцемента из-за ограниченного срока службы (до 30 лет), веса, хрупкости, стоимости, сложности монтажа. Бетонные конструкции имеют большие диаметры и применяются только в коммунальных системах. Изделия без перфорации также уже не применяют.
Самые современные изделия выпускают с фильтром из геотекстиля.
Преимущества и недостатки
Керамика
Сталь как материал имеют довольно значительную стоимость, такие трубы подвержены коррозии, «зарастанию» налетом из нерастворимых солей кальция и магния. Но по прочности металл превышает любые другие виды труб и иногда без них просто не обойтись. Срок службы изделий с антикоррозионными покрытиями достигает 40 лет. Бывают гладкие и гофрированные.
Керамика – хрупкий, тяжелый материал, ее сложно монтировать, для них нет фитингов для подключения к современным смотровым колодцам, для соединения, поворота.
Самый актуальный и востребованный вид дренажных труб для частных усадьб – полимерные.
Достоинства пластиковых изделий:
- небольшая стоимость;
- легкость монтажа;
- отсутствие коррозии:
- пластичность;
- наличие в продаже огромного ассортимента труб и комплектующих (гофрированных и гладких, двухслойных и однослойных, с фильтрующим материалом и без).
- двуслойные дрены имеют очень гладкие внутренние стенки – это повышает скорость потока воды и объем отведенных вод.
Недостатки: в некоторых случаях – при опасности оползней, землетрясений, сильных просадок грунта – прочность пластика может оказаться недостаточной и придется устанавливать металлическую систему водоотведения.
Советы по выбору
Материал
Оптимальным материалом для дрен можно считать пластик. Исключения: если вы проживаете в зоне сейсмической активности; дом стоит на грунтах с опасностью оползней, подвижек. В этом случае придется использовать металлические конструкции.
Материал лучше покупать в строительных гипермаркетах, сертифицированный. Примерная цена материалов намного меньше, чем стоимость работ, а качество в большей степени зависит от материала. По этой же причине не стоит применять материалы, бывшие в употреблении.
При необходимости заглубления системы водоотвода более, чем на два метра рекомендуем выбрать двухслойные трубы – они имеют большую жесткость; гладкая внутренняя поверхность позволяет их укладывать с меньшим уклоном и не заглублять траншею «до центра Земли», что важно при большом расстоянии до коллекторного колодца.
Диаметр
При выборе диаметра дрен необходимо учесть все факторы, влияющие на количество грунтовых вод: количество осадков, их распределение по сезонам и месяцам; высота нахождения грунтовых вод относительно низа фундамента, размеры дома; уклон поверхности грунта (склон, низина, возвышенность), сезонность подъема грунтовых вод.
Если грунтовые воды поднимаются выше уровня низа фундамента 1-2 раза в году (в основном при таянии снега), можно выбрать для кольцевого дренажа вокруг дома:
- при площади дома до 70 м² — диаметр 100 мм;
- 100-120 м² — 150 мм;
- 120-150 м² — желателен диаметр 150-200 мм.
Если дом стоит на болоте или уровень грунтовых вод выше подошвы фундамента, дом находится на крутом склоне или в балке, дом имеет площадь застройки 200 м² и более – не экспериментируйте с родным домом, обратитесь к специалистам и сделайте проект – выйдет надежнее и дешевле, чем переделывать не справляющуюся с объемом отводимых вод канализацию, ремонтировать подвал и заделывать трещины в стенах.
Тип грунта
Глинистые и суглинистые грунты задерживают воду. В черноземах и супесчаных почвах вода обычно стекает быстро и без проблем. При прочих равных условиях при монтаже дренажных труб в суглинках и глине следует выбрать больший диаметр труб.
Основные правила укладки перфорированных дренажных труб
Устройство отвода воды от фундамента не так просто, как кажется на первый взгляд. Здесь мы опишем все особенности процесса укладки дрен.
Пристенный глубинный дренаж вокруг дома располагается ниже глубины промерзания грунта, ниже фундамента и в любом случае, не выше, чем 1,2 м от уровня земли. Его располагают на расстоянии от стен не менее 1,5 м, от отмостки – 0, -1,2 м. Канавы копаются шириной не менее трех диаметров трубы. К необходимой расчетной глубине необходимо прибавить 0,3 м – толщину подсыпки из щебня и песка (щебень осуществляет первичную фильтрацию грунтовых вод).

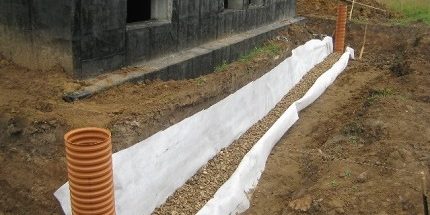

Первым этапом на дно канавы насыпают подсыпку. Сначала укладывают широкие и узкие ленты геотекстиля – для заворачивания щебня и песка.
Затем насыпается слой песка толщиной 100-150 мм, трамбуется, заворачивается в текстиль. Насыпают щебень фильтрующим слоем, равным диаметру дрены, разравнивают куском доски, прибитым к палке. Фракция щебня – 16-32 мм. Перед засыпкой щебень моют водой с сильным напором из шланга в течение 10-15 минут. Удобно это делать, ссыпав щебень в небольшие кучи. Затем его или используют, или фасуют в мешки и хранят не более недели.
Сушить нельзя!
Начиная от коллекторного колодца, укладывают перфорированные трубы. Засыпают мытым щебнем на высоту одного диаметра трубы, заворачивают большим куском геотекстиля. Засыпают мелким немытым щебнем фракции 8-40 мм слоем 100-200 мм. Засыпают землей.
Уклон дренажной системы определяются СНИП 2.04.03 и варьируется в пределах 2-10 мм на погонный метр. Уклон должен немного увеличиваться по направлению к коллекторному колодцу. При равномерном уклоне система быстрее заиливается.
Колодцы необходимо устанавливать на каждом втором повороте труб и на их соединении. Выпуски трубопровода должны быть выше дна колодца хотя бы на 250 мм.
Посмотрите наше видео – оно поможет Вам увидеть все тонкости процесса устройства дренажа.
Советы по техническому обслуживанию труб
Как бы ни были хороши фильтры, дренажная система все равно забивается органическими остатками («заиливается»), поэтому требуется периодическая – раз в 3-4 года – прочистка системы.
Как прочистить засор в дренажной трубе
Существуют два основных способа прочистки дрен: механический и гидродинамический. Для механического способа используют специальные пневматические установки с приспособлением для измельчения отложений.
При гидродинамическом способе промывки системы используют насосы и компрессор, подающий в трубу воздух с водой.
У этого способа очень высокая эффективность, его стоит применять один раз в 10-15 лет.
Заключение
Желаем удачи нашему читателю в нелегком деле строительства своего родового гнезда! Надеемся, что наша статья оказалась полезной Вам и помогла обустроить своими руками отвод грунтовых вод от фундамента дома. Подписывайтесь на наши обновления, делитесь информацией в соцсетях, приглашайте друзей читать наш сайт.
Дренаж – инженерная система, предназначенная для сбора и отведения лишней воды с поверхности земли и более глубоких слоев почвы. Состоит из каналов, желобов, перфорированных труб, смотровых и коллекторных колодцев, скважин.
Прокладка дрен – необходимая часть работ при строительстве в зонах с высоким уровнем грунтовых вод, большим количеством сезонных осадков, на заболоченных низинах. В статье освещены основные этапы и правила монтажа дренажных труб, которые помогут застройщику эффективно осушить участок и территорию вокруг дома.
Назначение дренажных труб
Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.
Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.
Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.
Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.
Принцип работы дренажной системы
Дренаж – разветвленная сеть из дрен и колодцев на поверхности земли или в ее толще. Вода стекает в желоба или фильтруется из прилегающей почвы перфорированными трубами, окруженными слоем дренирующего материала. Элементы системы соединяются со сборными коллекторами, куда влага стекает самотеком или перекачивается насосом.
Чтобы жидкость стремилась в колодцы, трубы укладывают с уклоном. Накопившаяся в сборных емкостях вода удаляется разными способами:
- просачивается в почву;
- перемещается, следуя естественному рельефу, в самую низкую точку участка или водоем;
- откачивается насосом на орошение;
- удаляется в канализацию или ассенизаторскую машину.
Помимо этого, для отвода грунтовых вод пробуривают понизительные скважины до слоя дренирующих пород или устраивают общие сточные канавы на несколько участков.
Виды дренажа и конструктивные особенности
По характеру сбора воды различают поверхностную и глубинную дренажную систему. В случае, когда почва слабопроницаемая, а грунтовые воды расположены глубже 3 м, применяют первый вид осушения. В низменностях, при высоком залегании влаги на участке с глинистыми породами или близости водоема используют сразу оба варианта.
Поверхностный дренаж
Предназначен для сбора с территории, прилегающей к дому, верховодки – дождевой или талой воды. Стекающая с крыши, отмостки и дорожек жидкость попадает в оборудованные канавки или колодцы, не увлажняет примыкающие к фундаменту слои почвы.
Поверхностное дренирование устраивают в виде:
- линейной системы – сети неглубоких каналов, проложенных вдоль стен здания по периметру, закрытых сверху решетками или без них;
- точечного дренажа – открытых или закрытых водосборных коллекторов, расположенных возле водостоков, стен подвалов, подпорных стенок, террас.
Поверхностный дренаж выполняют из труб, лотков, пескоуловителей, дождеприемников, надстроек и заглушек. На смену бетонных и металлических конструкций пришли легкие и прочные пластиковые профили. Их укладывают в канавки с уклоном на подготовленное основание, защищают решетками.
Глубинные дренажные системы
При помощи глубинного дренажа осушают низинные участки с выходом грунтовых вод на поверхность, склонные к переувлажнению глинистые, суглинистые почвы, торфяники, сапропели, а также прилегающие к водоему территории. Устройство подземного водоотведения более сложное и трудоемкое, иногда выполняется в несколько уровней.
В малоэтажном строительстве наиболее часто применяют подземные системы водопонижения:
- горизонтальные – дренажные трубы прокладывают с уклоном в траншеях, соединяют с водосборными колодцами и засыпают сверху землей;
- вертикальные – пробуривают понизительные скважины или выкапывают колодцы глубиной 20-50 м, из которых вода уходит в нижний водопроницаемый слой или откачивается насосом;
- комбинированные – сочетают горизонтальную укладку труб и отведение воды через вертикальные водопоглощающие сооружения.
В зависимости от почвенных условий, рельефа и поставленных задач применяют различные конструктивные формы дренажа:
- кольцевой – для защиты группы зданий на песчаных грунтах;
- пристенный – для отвода влаги от фундамента здания при высоком УГВ на глинистой почве;
- пластовый – для вывода межпластовых вод в чашу под основанием сооружения, заполненную дренирующими материалами.
При устройстве поверхностного и глубинного водоотведения желательно предусмотреть естественное стекание жидкости в колодцы или скважины. Если этого достичь невозможно, используют дренажные насосы, перекачивающие стоки в нужную точку.
Технические требования к размещению дренажной системы
Инженерные системы для отвода воды проектируют согласно требованиям СНиП 2.06.15-85, 2.06.03-85. Нормативы регламентируют расположение дрен, приемников воды, соединительных узлов, смотровых колодцев.
Размещение элементов системы согласно строительных норм:
- Водосборные коллекторы – в нижних точках участка;
- Дренажные колодцы – на поворотах каналов и через каждые 20 м.
- Минимальный уклон труб – 2 см на 1 метр в глинистых, 3 см в песчаных грунтах.
Важно! Наиболее часто в малоэтажном строительстве применяют водоводы диаметром 110-160 мм.
Чтобы работы по осушению участка не привели к обратным результатам, необходимо определить:
- глубину заложения дренажной трубы;
- оптимальный уклон дрен;
- количество и места расположения колодцев;
- способ удаления воды — в сточную канаву, водоем, канализацию, ассенизаторскую машину или на орошение.
Трубопроводы для поверхностного водоотведения закладывают на глубину до 1 метра. Располагают их вдоль дорожек, площадок, водостоков. Ливневку нельзя совмещать с подземным дренажом. В случае сильных затяжных дождей или таянья снега система может не выдержать многократного увеличения объема жидкости. При переполнении общего канала вода поступает обратно в дренаж. Это вызывает переувлажнение и размывание глубоких слоев грунта. Как следствие – усиление сил морозного пучения зимой, разрушение отмостки, повреждение фундамента.
Для устройства подземного пристенного дренажа рассчитывают:
- Глубину укладки. Чтобы вода в просвете трубы, превратившись в лед, не разорвала стенки, каналы прокладывают ниже точки промерзания грунта. Ее координаты определяют по СП 131.13330.2012 или таблице в интернете. К величине добавляют высоту щебеночной подушки 40 см.
- Заложение подошвы фундамента. Если основание – мелкозаглубленная лента, глубину укладки принимают по расчету из пункта №1. В остальных случаях дренаж располагают ниже уровня конструкции на 30-50 см.
После расчета параметров дренажной системы и выполнения подробного чертежа, определяют расход основных материалов — труб, фитингов, колодцев, геотекстиля, щебня для отсыпки.
Параметры выбора дренажных труб
Для осушения территорий применяют дрены из различных материалов:
- керамики;
- металла;
- асбестоцемента;
- бетона;
- хризотилцемента;
- полимеров – полиэтилена, полипропилена, ПВХ.
Наибольшей популярностью в частном строительстве пользуются пластиковые изделия. Они прочные, легкие, не подвержены коррозии. Установку дренажных труб можно выполнить самостоятельно. При правильной эксплуатации профили служат до 50 лет.
При выборе труб основными являются критерии:
- класс кольцевой жесткости – чем он выше, тем глубже можно уложить изделие;
- объем отводимой жидкости – поток должен проходить свободно;
- наличие фильтрующего чехла – если он отсутствует, защиту от заиливания нужно выполнить при монтаже самостоятельно.
Полимерный дренаж выпускают в виде однослойных и двухслойных перфорированных труб. Они различаются по характеристикам и цене. Последние – в 2-2,5 дороже.
Однослойные представляют собой изделия из полиэтилена низкого давления ПНД. Поскольку они не отличаются высокой жесткостью – класс SN4, их укладывают в траншеи глубиной до 2,5 м.
Двухслойные дрены гораздо прочнее. Изготавливаются из 2 слоев полиэтилена – низкого ПНД и высокого давления ПВД. Изделия характеризуются большей жесткостью – SN6. Трубы можно заглублять до 5-6 метров.
Для предотвращения заиливания отверстий используют чехлы из геотекстиля или кокосового волокна. Фильтры пропускают воду, но задерживают мусор, частицы земли или песка.
Альтернативный вариант устройства дренажа без щебеночной подушки – укладка трубы с фильтрационным слоем из пенополистирола. Изделия можно монтировать в каналы без засыпки нерудными материалами. Их роль выполняют мелкие полимерные шарики.
Гибкие трубы сворачивают в бухты и продают метражом, негнущиеся – выпускают в отрезках. Перфорация на дренах располагается по всей поверхности или на ее части, представляет собой щелевые отверстия для проникновения воды из окружающей почвы. Сплошные неперфорированные изделия используют для отведения собранной воды за пределы участка.
Внутренняя поверхность может быть гофрированной или гладкой. В первом случае труба эластичная и легко сворачивается в бухты. При монтаже угловых участков профиль сгибается без применения стыковочных элементов.
Трубы с гладким внутренним слоем не гнутся. Они более твердые – класс изделий SN8 или SN16. Их можно укладывать на глубину от 6 м. Выпускаются отрезками по 6-12 м с раструбами или без них. Дополнительно комплектуются соединительными деталями.
Монтаж дренажной системы
Чтобы снизить риск подтопления грунтовыми, дождевыми или паводковыми водами, нужно знать, как правильно на своем участке уложить дренажную трубу. Для этого потребуются материалы:
- щебень, гравий, песок для подушки;
- геотекстиль для фильтрации стоков;
- фитинги для сборки системы;
- лопаты, тачки и другой инвентарь для производства работ.
Технология самостоятельной укладки дренажной трубы включает:
- Подготовку каналов. В период с наименьшим количеством осадков размечают трассу, применяя колышки и шнуры. Выкапывают траншеи нужной глубины ручным инструментом или с помощью строительных машин. Соблюдают уклон в сторону водосборника не менее 2 см на 1 м. Стенки должны быть вертикальными. К ним впоследствии крепится геотекстиль.
- Устройство уширений пол коллекторы в местах, соответствующих проекту. Их диаметр должен превышать размер канала на 20-30 см.
- Подсыпку дна траншеи песком слоем 15-20 см.
- Укладку геотекстиля и закрепление полотнищ на стенках котлована.
- Засыпку трассы щебнем толщиной 30 см. По оси устраивают углубление.
- Монтаж дренажной трубы. Стыкуют хомутами, муфтами, отводами, тройниками, крестовинами. Можно использовать канализационные фитинги соответствующего диаметра.
- Контроль отклонения дренирующей трубы с помощью натянутого шнура и строительного уровня.
- Обсыпку водовода щебнем.
- Укладку полотнищ геотекстиля внахлест поверх засыпки.
- Установку ревизионных колодцев делают в уширения, подключение к системе –муфтами, переходниками.
- Засыпку полости между коллектором и стенкой траншеи щебнем, керамзитом, пенопластом. Это убережет ревизию от промерзания.
Дренажную трубу выводят в сточную канаву, водоем, колодец. Траншею нужно засыпать песком или закопать. Если изделия уже содержат оболочку из фильтрационного материала, их укладывают на щебеночную подушку без геотекстильной подложки. Полипропиленовые профили соединяют сваркой, для ПВХ можно использовать клей.
Типичные ошибки
Устройство дренажной системы не приведет к ожидаемому результату, если при расчете и монтаже были совершены ошибки:
- не выдержан уклон в сторону водосборных колодцев;
- заглубление труб недостаточно;
- выбран слишком маленький диаметр дрен или вид перфорации, не соответствующий типу грунта;
- нет щебеночной подсыпки, не проложен геотекстиль;
- количество водоводов недостаточно;
- дренажный колодец слишком быстро наполняется.
Важно! Неэффективная работа осушительной системы может стать следствием применения некачественных материалов, неправильной сборки элементов, засорения трубы.
Правила обслуживания дренажной системы
Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.
Способы устранения засоров:
- промывка садовым шлангом;
- продувание компрессором со сжатым воздухом;
- механическая очистка металлическим тросом с широкой насадкой;
- гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.
Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.
Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.
Дренаж защитит подземную часть дома от неизбежного разрушения, происходящего в результате его размывания. Устройство системы сбора и отвода воды с участка убережет корни растений от загнивания, избавит от застойных луж. Многочисленные преимущества несколько нивелируются ценой, размер которой обоснован проведением большого объема работ. Однако их полностью или частично можно выполнить самим, согласны?
Из предложенной нами статьи вы узнаете, как кладется дренажная труба своими руками, какие компоненты системы еще необходимо установить. Желающим сделать дренаж собственноручно мы предлагаем достоверную информацию о принципах и правилах сооружения дренажа. Представленные вашему вниманию сведения опираются на нормативные требования.
В статье подробно описаны разновидности дренажной системы. Изложена технология сооружения, даны рекомендации по выбору труб и сопутствующих материалов для организации отвода грунтовой воды. В помощь заинтересованным посетителям приложены подборки фото и видео-руководства.
Содержание статьи:
- Предпосылки для организации дренирования
- Принцип устройства системы водоотведения
- Виды и параметры для выбора дренажных труб
- Технология укладки трубопровода
- Выводы и полезное видео по теме
Предпосылки для организации дренирования
Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.
Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.
Дренажная система решает проблему переувлажнения почвы и отводит воду от фундамента, собирая ее из нижележащих грунтовых слоев
Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом.
Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.
Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.
Даже качественная гидроизоляция не способна на 100% предотвратить намокание подвалов, фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.
Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа — для защиты подземных конструкций от грунтовой воды
Определить, нужен ли дренаж на участке, можно по нескольким признакам:
- Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
- Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
- Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
- Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
- Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
- Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.
Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.
Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.
Принцип устройства системы водоотведения
Дренирование грунтов на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.
В первом случае система предназначена для отвода подземных вод, если они затапливают участок. Во втором дренаж обеспечивает снижение влажности грунта в сезон паводков и дождей.
Оба типа систем можно разработать и смонтировать собственными силами.
При покупке участка владельцы часто понятия не имеют о гидрогеологических особенностях местности. Если почва слишком влажная и отмечаются длительные застои воды на поверхности, следует подобрать правильную схему дренирования (+)
В зависимости от того, нужно ли собирать влагу со всего участка или только с отдельных зон, обустраивают дренажи с линейными и точечными водоприемниками.
Системы первого типа требуют тщательного проектирования, при их обустройстве необходимо строго соблюдать технологию укладки и угол уклона дренажных труб.
В линейных вариантах возникает необходимость, если нужно осушить зоны вокруг зданий, дорожек, въездов, облагородить придомовую территорию или отвести лишнюю влагу с огорода.
Такие дренажи представляют собой неглубокие канавы, куда стекает вода, а потом перемещается в специальные приемные резервуары, ливневую канализацию или к месту сброса за пределами участка.
Выбор и особенности монтажа элементов дренажа зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, которая поступает в дрены. Если нагрузка будет слишком велика, стоит выбрать конструкции из самых прочных материалов
Точечные водосборники также обязательно точно рассчитывать и заранее проектировать. Они служат для локального сбора воды, но соединяются с аналогичной линейной системой канав или труб.
По указанным водоотводным каналам собранная вода точно так же выводится в коллекторный колодец и далее в поглощающий колодец, сточную канаву или пруд. Потому работы по устройству систем с точечными водоприемниками мало чем отличаются от систем с линейными вариантами.
Открытые системы очень просты в исполнении и дешевы, однако они портят ландшафт неэстетичным внешним видом. Еще один минус – стенки канав приходится постоянно поправлять, т.к. они осыпаются под воздействием влаги, а система перестает выполнять свои функции (вода застаивается на дне траншей и не перемещается к месту сброса).
При планировании дренажа следует определиться с типом системы. Нужно продумать, будет ли она открытой или закрытой. В первом случае копают канавы с косыми стенками для удобства стока воды. Ширина такой траншеи обычно составляет 0,5 м, а копают ее на глубину 0,7 м (+)
Чтобы решить проблему осыпания стенок канав, можно использовать метод отсыпки щебнем: на дно укладывают материал крупной фракции, а поверх – мелкой, после чего всю дренажную подушку покрывают дерном.
Такой вариант позволяет не подравнивать и не укреплять стенки траншей, но он подходит для участков с относительно небольшой влажностью, т.к. пропускная способность канавы сильно снижается.
Использование полимерных и бетонных лотков в сооружении открытого дренажа существенно облегчает и ускоряет работу. С целью облагораживания ландшафта и защиты систем от засорения такие открытые системы закрывают чугунными решетками.
Для обустройства закрытой системы применяют особые перфорированные трубы — дрены, уложенные на глубину заложения фундамента. Их закладывают в заранее сформированные канавы, засыпают материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС. Для контроля работы системы и проведения периодической очистки по углам здания устанавливают смотровые колодцы.
Закрытый дренаж представляет собой систему перфорированных труб, уложенных на глубину заложения фундамента. Из задача заключается в защите подземной части дома от воздействия грунтовой воды. Если закрытую систему устраивают для осушения участка, то трубы располагают на глубине 0,7 — 1,0 м
Определяя, как правильно уложить дренажную трубу, чтобы защитить растения от избытка влаги, можно воспользоваться средними значениями. Как правило, оптимальная глубина – 0,6-1,5 м.
Причем для клумб, газонов, грядок она не превышает 0.9 м, а для защиты корневищ деревьев нужно копать максимально глубокие траншеи, особенно если участок расположен на торфяных грунтах.
Виды и параметры для выбора дренажных труб
Из всех материалов для изготовления труб наиболее популярны полимеры. Их неоспоримые преимущества – долговечность, устойчивость к химическим веществам и гладкие внутренние стенки, на которые не налипает грязь. Ливневые и грунтовые воды стекают в трубопровод и беспрепятственно перемещаются к водосборникам самотеком.
В устройстве подземного дренажа чаще всего используют пластиковые трубы с заводской или самодельной перфорацией. Реже применяются трубы из керамики или чугуна, слишком тяжелые для самостоятельно укладки
Дренажная система, собранная из современных материалов, способна служить до полувека. Главное – правильно ее смонтировать, вовремя проводить технические осмотры и не игнорировать необходимость ремонтов.
Еще одно преимущество полимеров – относительно невысокая стоимость, т.к. готовый дренаж получается недорогим, практичным и долговечным.
При выборе дренажных труб лучше отдать предпочтение двухслойным изделиям с ребрами жесткости. Благодаря равномерному распределению нагрузки трубопровод служит дольше и надежнее. Пластиковые дренажные трубы не ржавеют, не гниют и препятствуют образованию осадка на стенках (+)
Отличное решение – труба в оболочке из геотекстиля. Внешний материал фильтрует воду, задерживая грязь. Благодаря этому трубопроводы не заиливаются.
Альтернатива дренажным трубам – обычные канализационные. Из них легко можно изготовить дренаж своими руками — для этого достаточно просто просверлить отверстия в изделиях, а сверху их обернуть геотекстильной тканью.
Кроме перфорированной дренажной трубы для устройства закрытой системы потребуются смотровые и поворотные дренажные колодцы, коллекторный колодец, геотекстиль и щебень или подобный засыпной материал с высокими фильтрующими свойствами
Если требуется локальная дренажная система, можно обойтись трубами диаметром 100-200 мм, а если необходимо отводить влагу от большого участка или воды слишком много, лучше выбрать изделия диаметром 300-400 мм. Оптимальный выбор – специальная дренажная труба с фильтрующей оболочкой.
Технология укладки трубопровода
При обустройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не возникало проблем с оттоком жидкости в канавы. Если нет результатов геодезических исследований, следует самостоятельно составить схему, отметив на ней места, куда сливается дождевая вода.
При создании схемы нужно проявить внимательность, т.к. ошибки приведут к тому, что дренаж будет неэффективным. По готовому рисунку намечают, как проложить и наклонить дренажную трубу и где установить водосборники. После проверки данных производят разметку на местности и приступают к работам.
Галерея изображенийФото из
Ширину канавы рассчитывают, ориентируясь на диаметр выбранной трубы. К этой цифре следует добавить 40 см. Форма готовой траншеи может быть прямоугольной или трапециевидной. Это зависит только от пожеланий владельца участка и инструментов, используемых для земляных работ
Важно, чтобы дно было гладким, без выступов, кирпичей, камней или других предметов, способных повредить или деформировать трубопровод. Вниз укладывают песок или щебень мелкой фракции, а сверху крупный щебень. Общая высота слоя – минимум 20 см
Дренажные трубы укладывают поверх готовой подушки под уклоном в 3 градуса и соединяют между собой. Лучше всего подойдут специальные крепежные элементы для ПВХ-труб. Если выбраны асбестоцементные или керамические трубы, их соединяют, вставляя в раструбы и обрабатывая герметиком
В идеале трубопровод следует защитить от заиливания с помощью геотекстильной ткани. Если такой возможности нет, его засыпают 20-сантиметровым слоем щебня, а сверху – песком и грунтом. К той стороне, откуда стекает вода, должен быть обращен песокЭтап 1 – основные земляные работыЭтап 2 – подготовка траншей к укладке трубЭтап 3 – укладка дренажных трубЭтап 4 – обратная засыпка трубопровода
Трубопровод выводят к дренажному колодцу. Если он длинный и расположен на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 м. Также они нужны в местах поворотов и изгибов трубопровода, там, где изменяется уклон.
Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и почистить от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.
Очень популярны полимерные колодцы. Их приобретают в готовом виде. Преимущества таких резервуаров – герметичность, прочность (благодаря гофрированной поверхности, ребрам жесткости), химическая и биологическая устойчивость
В качестве материалов для изготовления колодцев могут быть использованы бетон, пластик, кирпич.
Самые прочные и долговечные конструкции – из железобетонных колодезных колец. Они отличаются большим диаметром, их удобно обслуживать. Минус – сложности с монтажом из-за большой массы. Как правило, приходится привлекать помощников или задействовать спецтехнику.
Выводы и полезное видео по теме
При разработке схемы и в процессе строительства дренажа могут возникнуть некоторые сложности. Чтобы они не стали препятствием для качественного отведения воды от участка, ознакомьтесь с полезными видеоматериалами.
Особенности обустройства системы водоотведения на участке:
Как обустроить дренаж на даче, используя подручные средства:
Особенности обустройства дренажа в саду:
Конструкция дренажного колодца из полимеров:
Как правильно уложить дренажные трубы:
Чтобы уложить дренажную трубу своими руками, потребуются время и силы, зато расходы будут только на материалы. Не экономьте на них: приобретайте трубы и колодцы хорошего качества. Эффективная система водоотведения защитит от влаги посадки культурных растений, дом, хозпостройки и прослужит в течение многих лет. Главное, не забывать своевременно осматривать, чистить колодцы и дрены.
Используемые источники:
- https://sovet-ingenera.com/kanaliz/drenazh/drenazhnaya-truba-svoimi-rukami.html
- https://vseotrube.ru/vodostok/perforirovannaya-drenazhnaya-truba
- https://znatoktepla.ru/truby/pravila-montazha-drenazhnyh-trub.html
- https://je7.ru/drenazhnaya-truba-svoimi-rukami-tehnologiya-ukladki-i-obustroystva-drenazha/
