Счётчик Меркурий 231 – модель трёхфазного прибора, определяющего количество потреблённой электроэнергии как по 1 тарифу, так и по нескольким в зависимости от модификации. Аппарат рассчитан на использование на объектах индивидуального потребления энергоресурсов и предусматривает возможность эксплуатации в автономном режиме или подключения к централизованной сети по контролю за расходом. В зависимости от модификации учёт показаний производится по одному или нескольким тарифам.

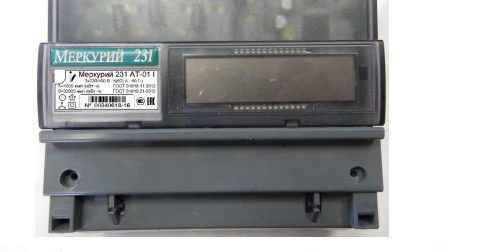

Вид счётчика – Меркурий 231
Устройство и принцип работы
Прибор фиксирует и анализирует количество входящих импульсов при поступлении электроэнергии. В дальнейшем сигнал обрабатывается аналого-цифровым блоком с отображением на жидкокристаллическом дисплее или механическом роликовом табло.
Сведения параллельно записываются во встроенную память, предусмотрена возможность удалённой передачи информации благодаря интерфейсу и модему. Комплектация изделия различается для отдельных модификаций модели.
Внутри корпуса, закрывающегося общей крышкой, размещены следующие узлы:
- планка контактов с отдельной крышкой;
- печатная плата.
Печатная плата укомплектована следующими элементами:
- блоком питания;
- импульсным выходом;
- микроконтроллером;
- встроенной памятью;
- интерфейсом, оптопортом или модемом, в зависимости от варианта комплектации;
- жидкокристаллическим экраном или механическим табло.
Структурная схема счётчика – Меркурий 231
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | |
| Номинальное напряжение (Uном), В | 230 |
| 0,9 — 1,1 | |
| 0,8 — 1,15 | |
| 0 — 1,15 | |
| Номинальный (Iном) и базовый ток (Iб), А | 5 или 10 |
| Максимальный ток (Iмакс), А | 10 или 60 или 80 или 100 |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), мА, не более: | |
| Постоянная счетчиков, имп./(кВт*ч) | 1600 |
| Точность хода часов счетчиков, с/сут | |
| Полная мощность, потребляемая цепью тока, В*А, не более | |
| Полная мощность, потребляемая цепью напряжения, В*А, не более | |
| Активная мощность, потребляемая цепью напряжения, Вт, не более | |
| Габаритные размеры счетчика, мм, не более: | |
| Масса счетчика, кг, не более: | |
| Условия эксплуатации: | |
| Класс защиты от проникновения воды и пыли по ГОСТ 14254-96 | IP51 |
| Средняя наработка до отказа, час.: | |
| Нормативный срок службы, лет | 30 |
| Межповерочный интервал, лет: | |
| Цена, рос. руб. | от 2100 |
Габаритные размеры счётчика – Меркурий 231
Документация прибора
Каталог счётчиков – Меркурий: Смотреть
Описание типа: Смотреть
Руководство пользователя: Смотреть
Свидетельство: Смотреть
Сертификат (исполнение АМ): Смотреть
Сертификат (исполнение АМш): Смотреть
Сертификат (исполнение АТ): Смотреть
Сертификат (исполнение АRTш): Смотреть
Гарантия на прибор
Продолжительность гарантии производящей компании – 3 года после установки устройства, ещё на полгода от момента производства увеличивается срок гарантийных обязательств за счёт хранения аппарата до ввода в эксплуатацию.
Гарантийный ремонт выполняется в официальных представительствах изготовителя, при предоставлении паспортной документации, если на изделии не будет выявлено механических или тепловых повреждений, других следов нарушения предписанных условий эксплуатации.
Частота индикации
Лицевая панель аппарата оборудована светодиодным индикатором, мерцающим с частотой, зависящей от интенсивности расхода ресурсов. Величина постоянной – 1600 имп./(кВт*ч).
Преимущества прибора
Прибор отличается следующими преимуществами:
- защищённостью от несанкционированного вмешательства в работу;
- учётом данных с возрастанием значения, вне зависимости от подключения отдельных фаз;
- многофункциональностью, зависящей от комплектации и исполнения;
- приемлемой ценой;
- большим количеством модификаций, с возможностью подбора модели под предполагаемые задачи;
- удобством монтажа, подключения и снятия данных;
- низкой погрешностью измерений и высокой чувствительностью;
- современным дизайном корпуса, малыми габаритами и незначительной массой.
Разновидности счётчика
Выпускается 4 базовых исполнения модели:
- АМ – исполнение прямого подключения с механическим табло для активной составляющей электроэнергии. Представлен в единственной модификации 01 с величиной рабочего (предельного) электротока соответственно 5 (60) А, учитывает данные по одному тарифу. На табло 5 разрядов указывают целое значение показателя, один – дробное;
- АМш – вариант изделия, отличающийся от предыдущей модели классом точности. Всё 6 цифр на табло определяют целое число киловатт-часов. Производится в двух модификациях 01ш и 02ш, различающихся токовыми параметрами;
- АТ-01 – аппарат, снабжённый жидкокристаллическим табло, тарификатором, разделяющим показатели по 4-м тарифным планам. Токовые параметры – 5 (60) А;
- АRT-01(2)ш – модификация с аналогичными характеристиками по электротоку, в дополнение к тарификатору снабжённая электронной пломбой, позволяющая разделять учитываемые показатели электроэнергии на активную и реактивную составляющие.
Изготовитель предлагает возможность комплектации моделей согласно договору с заказчиком.
Снятие показаний
Показания снимаются в следующем порядке:
- Переписывается значение целого числа(расположены до точки или запятой) без учёта дробной доли.
- Отнимаются прошлые показания.
- Результат перемножается на величину расценки.
Для многотарифных моделей расчёт производится отдельно для каждого тарифного плана, с итоговым суммированием значения.
Исполнения с ЖКИ отображают в дополнение к целому количеству киловатт два разряда с десятыми и сотыми долями значения, расположенными правее точки.
Можно ли сэкономить
Экономия достигается благодаря бережливому расходу энергоресурсов и установке современных потребляющих приборов, включая осветительные устройства.
Дополнительная возможность уменьшить размер счёта за электроэнергию – выбрать модель с раздельной тарификацией, позволяющую отдельно насчитывать показания по каждой из возможных расценок.
Надёжная защита электросчётчика и конструктивные особенности, с учётом возможности удалённого контроля данных, исключают вмешательство в работу с целью снижения фактических сведений или замедления функционирования.
Подключение счётчика
Монтаж изделия производится с применением ДИН-рейки, значительно облегчающей установку. При подсоединении отключается подходящая электроэнергия.
Подключение производится под контролем официального представителя энергопоставляющей организации. Электромонтажные работы должен выполнять электромонтёр с группой электробезопасности не ниже III.
Схемы подключения указаны в паспорте изделия и дублируется на крышке клеммного отсека.
Непосредственное подключениеС помощью 2-х трансформаторовС помощью 3-х трансформаторов
Подтверждение установки и ввода в эксплуатацию электросчётчика – запись в соответствующем разделе паспорта по результатам подключения прибора.
Расскажу как чуть чуть сэкономить в условиях кризиса. Имеется з. участок, нужно подключить электричество в бытовку по дешману. Экономить так экономить, пишем заяву на подключение( 550р.) Покупаем счётчик электричества Меркурий ( попался 231 серии) выбираем с севшей батарейкой и документами так дешевле, мне удалось приобрести за 450р+ доставка почтой 250р. Отправляем на завод инкотекс (Москва) ремонт + поверка 650р. Вуаля получаем почти новый счётчик ( показания обнулены, заводские пломбы, новая крышка, поверка) собираем щит учёта выполняем полученные ТУ и сдаем, получаем акт. В моем случае до меня ещё нужно тащить линию и при сдаче щита учета выяснилось, что я пролюбил написать инкотексу чтоб часовой пояс поправили и там остался новосиб, в акте написали что считать по одному тарифу, так дело не пойдет. Что делать, время есть пару месяцев , снимать и перепрограммировать не вариант уже все опломбировано, изучив форумы выяснил что можно и самому, но нужен адаптер IrDA за фирмовый хотят дорого ,
Дороже моего счётчика, выяснил что теоретически подойдёт любой с com портом, нашел вот такой авитошная цена 150р.
Почта России подвела , приехал прибор а корпус в хлам, остались потроха
Подключаем к компу, ставим дровишки, устанавливаем программку «конфигуратор» с сайта инкотекс , заходим под админом и меняем время т.е. часовой пояс.
28
Многотарифный электросчётчик Меркурий 231 рассчитан на использование с целью учета показателей потребленной электроэнергии при подключении в трёх- или четырёхпроводную электросеть.
Прибор характеризуется наличием импульсного выхода и встроенного инфракрасного порта IrDA, что позволяет считывать эксплуатировать устройство в автономном режиме или с подключением к автоматизированной системе обработки данных.
Технический характеристики
Технические характеристики счётчика Меркурий 231
Срок службы прибора
Качество изготовления и надежность конструкции позволяют эксплуатировать устройство в течение 30-ти лет нормативного срока. Если за первые 3 года службы прибор выйдет из строя по причине заводского брака, при условии соблюдения требований эксплуатации, предусмотрено гарантийное обслуживание, включающее бесплатный ремонт или замену в случае невозможности восстановления.
Межповерочный интервал
Электросчётчик необходимо поверять с периодичностью не менее 1-го раза в 10 лет. Также устройство поверяется на заводе после изготовления. Отметка о поверке должна выполняться в паспортной документации изделия работником, ее проводившим.
Стоимость счётчика
Счётчик стоит около 2500 рублей, если приобретать устройство оптом или заказывать по интернету, стоимость может быть уменьшена. Ценовые характеристики зависят от региона, способа приобретения и тарифов продавца.
Информация на экране
Возможности прибора позволяют отображать на жидкокристаллическом дисплее следующую информацию по учтенной электроэнергии:
- общие данные от начала работы;
- в пределах текущих суток;
- за прошлый день;
- в объеме текущего месяца;
- отдельно по каждому из 11 прошедших месяцев;
- всего от начала года;
- за прошлый год.
Данные выводятся отдельно для каждого тарифа или общим числом.
Кроме показателей по электроэнергии, прибор позволяет получить следующие сведения:
- мгновенные значения мощностных показателей отдельно для каждой фазы и суммарные;
- действующие фазные токи, напряжения и углы между ними;
- частоту электросети;
- мощностные коэффициенты для каждой из фаз.
В журнале событий фиксируется, когда включался и отключался прибор, пропадали отдельные фазы, вскрывался и закрывался корпус, корректировались тарифы, отмечались всплески мощности и других параметров.
Рекомендуем: Электросчётчик Каскад 101 — преимущества и характеристики
Преимущества прибора
Электросчётчик отличается следующими достоинствами:
- надежностью конструкции;
- возможность учета параметров по 4-м тарифам в условиях 16-ти временных зон;
- учетом показателей по нарастающей, вне зависимости от направления электротока;
- наличием защиты от хищения электроэнергии посредством магнита;
- автоматической самодиагностикой с отображением неисправностей и ошибок в работе посредством индикации;
- возможностью управления нагрузкой через внешние цепи;
- широким спектром измеряемых показателей;
- возможностью прямого подключения;
- компактными размерами.
Габаритные размеры счётчика Меркурий 231
Прибор предусматривает возможность фиксации основных параметров в журнале с последующим отображением на внешнем носителе.
Как снять показания
Показания снимаются двумя способами:
- автоматически, сменяясь через заданный промежуток времени по каждому тарифу;
- в ручном режиме, переключением кнопкой.
Для определения затраченного за месяц объема электроэнергии выписываются показатели в начале и конце периода отдельно для каждого тарифа, вычисляется разница и суммируются значения.
Разновидности данного счётчика
Полная маркировка прибора – Меркурий 231AT-01 I. Изделие выпускается в нескольких модификациях, отличаются они лишь исполнением дисплея. В маркировке 231 означает номер модели, А – возможность измерения активной энергии, Т – присутствие встроенного тарификатора, I – наличие инфракрасного порта. Устройство рассчитано на номинальное напряжение 3*220 (400) В, величину базового и предельного тока соответственно 5 и 60 А, классом точности – 1.
Простая модификация 231 АМ – однотарифный счётчик, имеющий электромеханический шестиразрядный счётный механизм.
Установка счётчика
Монтируется энергомер посредством ДИН-рейки. Подключать устройство должен квалифицированный электрик со второй группой электробезопасности. Схема подключения к электросети 220 В следующая:
Схема непосредственного подключения счётчика
При подключении с использованием трех токовых трансформаторов, необходимо руководствоваться следующей схемой:
Схема подключения счётчика с помощью трёх трансформаторов тока
Если токовых трансформаторов два, подключение выполняется по такой схеме:
Схема подключения счётчика с помощью двух трансформаторов тока
Это надежное и многофункциональное устройство гарантирует точность измерения показателей и безаварийную работу в заявленный производителем срок при условии соблюдения правил монтажа, подключения и эксплуатации.
Технический паспорт счётчика Меркурий 231
Обычно в жилых домах и квартирах используется монтаж однофазного электрического провода, так как он соответствует оптимальной мощности для обычного потребителя. Однако не редко возникает необходимость сделать подключение различного электрического оборудования для трехфазной сети. Схема подключения трехфазного счетчика электроэнергии имеет свои особенности, которые мы рассмотрим в этой статье.
Особенности трехфазного счетчика
Схема подключения трехфазного электросчетчика рассчитана на электрическую линию с напряжением в 380 вольт. Для однофазной системы применяется подключение соответствующих моделей. Так как их конструкция и назначение разные, то их замена исключается.
Слишком большая нагрузка в сети с однофазной проводкой может привести к значительным перепадам напряжения в сети. Если не будет установлено защитное оборудование в трансформаторе, тогда это может привести к поломке дорогостоящей бытовой техники. При использовании трехфазной сети, риск скачков напряжения снижается.
Какой тип выбрать
Счетчики трехфазного питания могут иметь прямое и косвенное включение. Косвенное включение применяется в тех случаях, когда учет электроэнергии проходит под высокой нагрузкой. Подключение же будет проводиться посредством тока трансформатора.
Прямое подключение к току наиболее распространено в быту. Такой способ используется в жилых квартирах, частных домах, гаражах, мастерских и прочих помещениях, где значение нагрузки тока не превышает номинальное в 100 ампер. Максимально допустимая мощность при прямом включении – до 60кВт. Подключение счетчика электроэнергии на трехфазную линию осуществляется через трансформатор на DIN-рейку, которая рассчитана на три крепления устройства.
Видео “Подключение счетчика на 3 фазы”
Подключение
Модель Меркурий 231 является электронным трехфазным счетчиком электроэнергии для сети с напряжением от 230 до 400 вольт и номинальной силе тока от 5 до 60 ампер. Меркурий 231 имеет 1ый класс точности в соответствии с ГОСТ стандартами, монтированный электронный интерфейс для импульсного выхода тока и особый IrDA (инфракрасный порт). В счетчике Меркурий 231 встроенные датчики тока являются специальными трансформаторами, а для напряжения – резистивные элементы. Их сигналы выходят на преобразователь микроконтроллера, затем проходят оцифровку и значения выводятся на экран. Благодаря такой конструкции, Меркурий 231 имеет более высокую точность, чем индукционные считывающие устройства.
Меркурий 231 имеет 8 клемм для подсоединения проводов с переменным током. Через первые три пары будут проходить фазы силового провода. Каждая пара рассчитана на вход и выход. Через вторую клемму Меркурия 231 осуществляется подсоединение фазы А основного силового провода, который будет питать электроэнергией приборы. Если будет подключено устройство защитного отключения, то отходящие от него фазы А, В, С будут проходить через счетчик. К первой клемме первой пары будет подключен провод для соединения с контактом от трансформатора.
Точно такой же порядок должен соблюдаться при включении фазы В и С через другие клеммы, а также нулевого рабочего проводника («ноль»). Только нужно учесть, что вторая клемма последней пары, которая рассчитана на рабочие нули не подключается к однополюсным автоматическим выключателям. На схемах подключения защитного оборудования и других устройств на трехфазную сети фазы А, В и С отображены желты, зеленым и красным цветом соответственно. Нулевой рабочий проводник изображен синим цветом. Клеммы и винты нумеруются арабскими цифрами.
Если подключение счетчика осуществляется на электрической линии переменного тока с предусмотренным заземляющим проводом, то жила не должна проходить через само считывающее устройство. В такой ситуации она будет подсоединяться к трансформатору, без промежуточного прохождения через автоматические выключатели или стабилизаторы напряжения.
Процесс подсоединения проводов силового кабеля должен осуществляться с обесточенной электрической сетью. Схема прямого включения трехфазного счетчика электроэнергии Меркурий 231 к трансформатору достаточно простая, но требует большой внимательности. Нельзя допустить неправильное соединение, так как может перегореть плата или возникнет короткое замыкание на линии, если не будет установлено защитное оборудование.
Обычно счетчик закрепляется в распределительном щитке. Электронные образцы трехфазных устройств имеют значительно меньший вес и размеры, в отличие от индукционных конструкций. К модели Меркурий 231 прилагается инструкция по установке, но лучше, чтобы эту работу выполнял специалист, так как существует множество нюансов, о которых при установке следует знать.
В условиях повышенной влажности или большого скопления пыли или в местах доступных посторонним лицам, считывающее оборудование устанавливают в защитный металлический короб, который закрывается на замок. Прозрачное окно позволяет постоянно иметь доступ к показаниям счетчика.
Пуско-наладка
К пуско-наладочным работам нужно отнести выполнение различных задач, для подготовки к монтажу и проверки системы. В первую очередь нужно написать заявление организации, через которую осуществляется энергоснабжение вашего дома или многоэтажного здания. Так как проведение трехфазной установки, подключение электрического счетчика требует одобрения специализированных структур, то перед началом монтажа нужно получить разрешение. Компания выделяет специалиста, который и должен осуществлять подключение данного устройства через трансформатор.
Такой подход является обычным требованием всех организаций, а также продиктован техникой безопасности при работе с электрикой. Непрофессиональная установка считывающего прибора может очень дорого вам обойтись. После подключения проводится проверка всей системы энергоснабжения к конечному потребителю при помощи специальных приборов. Когда все сделано трехфазный счетчик пломбируется особой биркой компании. Если пломба будет нарушена, то это может повлечь за собой штраф.
Видео “Обучающий ролик подключения трехфазного ролика”
Чтобы выполнить данное подключение по всем правилам, достаточно посмотреть следующее видео. В нем собраны практические полезные советы.
Правильный выбор прибора для учета электрической энергии во многом определяет точность замера показателей. В предлагаемом материале рассматривается электросчетчик Меркурий 231: его особенности, технические параметры и другие моменты.
Описание
Четырехтарифный электрический счетчик Меркурий 231 АТ предназначается, чтобы учитывать использованную электрическую энергию для одного направления. Прибор рассчитан на четырехпроводную сеть переменного электротока, способен функционировать в изолированном режиме или в комплексе с автоматическими измерительными системами различных производителей.
Счетчик способен выполнять следующие функции:
- измерять, учитывать, хранить и выводить на жидкокристаллический дисплей, передавать посредством интерфейса IrDA количество использованного электрического тока раздельно по всем заданным тарифам и общий показатель в течение следующего периода:
- общее число от обнуления данных;
- текущих или предыдущих суток;
- текущего месяца или любого из прошедших одиннадцати;
- текущего или предыдущего года;
- тарифицировать расход по четырем тарифам для шестнадцати временных зон суток. Предусмотрена возможность индивидуального программирования в любую дату. Минимальное время расчета по одному тарифу – от одной минуты;
- кроме расхода электроэнергии, прибор способен определять и выводить на дисплей такие показатели:
- активную мощность (мгновенную величину) для любой фазы и общую;
- фазный ток;
- частоту электросети;
- мощностный коэффициент, по любой фазе и общий;
- контролировать максимальное превышение нагрузки. Допускается задание допускаемых пределов данного показателя и перевод прибора в режим, позволяющий управлять лимитами. Если произойдет превышение данного показателя, в памяти счетчика зафиксируется, когда произошло событие, с возможностью считывания информации любым цифровым интерфейсом, исключая PLC;
- управлять нагрузкой посредством телеметрического выхода на наружные коммутационные цепи;
- записывать произошедшие события в журнале (по десять для каждого) с фиксацией временных параметров, когда:
- включалось и выключалось питание;
- пропадали и появлялись фазы с первой по третью;
- вскрывался или закрывался электросчетчик;
- корректировались тарифные планы;
- превышались назначенные допустимые границы по показаниям расхода или мощности электротока.
Рекомендуем: Счетчик электроэнергии Нева 314 — характеристики
Прибор отличается следующими техническими особенностями:
- интерфейсом IrDA;
- способностью измерять мощность электротока, величину напряжения, частоты, косинус;
- многоцелевым гальванически развязанным импульсным выходом;
- способностью суммировать показатели модульно, чтобы предотвратить обратный отсчет данных путем изменения характера подключения; числовые показатели возрастают при любых изменениях фазировки;
- самодиагностированием в автоматическом режиме, ошибки фиксируются;
- возможностью управлять параметрами посредством наружных коммутационных подключений;
- наличием пломбы электронного типа;
- способом монтажа к DIN-рейке.
Модификации
Электросчетчик указанной серии (231 АТ) разработан в двух модификациях. Маркировка: АТ-0Х I. В представленном обозначении:
- А – способность измерять активную энергию;
- Т – внутренний тарификатор;
- 0Х – модификация (01 – для стартового тока 0,020А, 03 – 0,005А);
- I – присутствие инфракрасного порта.
Более простая модификация 231 АМ – однотарифная модель, оснащенная электромеханическим шестиразрядным отсчетным механизмом. Позволяет выполнять только замер потребленных показателей электрической энергии, в киловатт-часах.
Технические характеристики
Счетчик отличается следующими техническими характеристиками:
- классом точности – первым;
- номинальным напряжением, В – три по двести тридцать или четыреста;
- номинальной (максимальной) силой электротока при запуске, А – пять (шестьдесят);
- максимальной величиной тока за половину секунды, А – сто пятьдесят;
- чувствительностью, А – 0,020;
- активным или потребляемым показателем мощности для любой из параллельных цепей прибора, ВТ/ВА, до – 0,5 или 0,75;
- размером полной мощности для любой из электротоковых цепей, В*А, до – 0,1;
- числом тарифных планов – четыре;
- числом тарифицируемых месяцев – двенадцать;
- обменной скоростью инфракрасного порта, кбит/сек – 9,6;
- погрешностью часового индикатора, секунд в сутки, учитывая температуру (в любую сторону):
- около 20°С – 0,5;
- от -40 до +55°С – 5,0;
- передаточным отношением по главному или поверочному каналу, имп/кВт или имп/кВар:
- для телеметрии – 1000;
- при поверке – 32000;
- способностью сохранять сведения при отключении электропитания, в годах:
- для постоянной информации – 40;
- для оперативной – 10.
Рекомендуем: Счётчик Нева 114 — описание, характеристики
Величина межповерочного промежутка – до десяти лет.
Прибор рассчитан на гарантийный срок службы – до трех лет.
Как снять показания?
Чтобы снять показания счетчика для модели 231 АМ необходимо просто записать данные, размещенные с левой стороны. Другой цвет (справа) обозначает десятые доли и не учитывается при снятии сведений.
Модификация 231 АТ:
- на дисплее указано число по отдельному тарифу, данные периодически меняются;
- записывается показатель слева от точки (правее – дробная часть);
- значок Т1 – данные по дневному тарифу, Т2 – по ночному;
- данные сменяются автоматически, спустя некоторое время.
Важно! Не нужно записывать полное число из дисплея, поскольку роль разделительной запятой между целой и дробной частью числа выполняет точка.
Программируется электросчетчик посредством подключения к ПК по интерфейсу. Это выполняется квалифицированным специалистом.
Помимо учтенных сведений по тарифным планам на дисплей выводятся такие данные:
- величина фазного напряжения и силы тока для любой из фаз;
- активная мощность (раздельная и общая);
- мощностный коэффициент (аналогично);
- размер углов между напряжениями по фазам;
- частота колебаний тока;
- указание текущего времени и даты.
Монтаж
Крепится прибор на планку посредством выступов на задней корпусной стенке. Схема подключения проста:
- внизу с лицевой стороны электросчетчика расположены контакты;
- отсчитывая слева – направо получится по два провода для трех фаз А, В и С;
- две клеммы справа – для нулевого провода;
- не стоит забывать об автоматах, отключающих прибор в случае превышения нагрузки выше допустимой.
Образец схемы подключения расположен на задней панели электросчетчика:
Внешний вид модели 231 АМ:
Модификация 231 АТ выглядит следующим образом:
Указанные приборы выпускаются в настоящее время (модель АТ – в одной модификации – 01). Средняя стоимость прибора, в зависимости от модификации:
- 231 АМ – до 1,5 тыс. руб.;
- 231 АТ – до 3,5 тыс. руб.
Рекомендуем: Обзор счетчика Меркурий 203: описание, инструкция
При установке счетчика важно выполнить установленные требования изготовителя и придерживаться правильной схемы подключения.
Используемые источники:
- https://myschetchik.ru/elektroenergii/merkurij-231
- https://pikabu.ru/story/podklyuchenie_schyotchika_merkuriy_231_k_kompu_5820123
- https://pouchetu.ru/elektricheskij/merkurij-231
- https://otoke.ru/elektrooborudovanie/podklyuchenie-trehfaznogo-schetchika-1218/
- http://maloplatim.ru/merkurij-231.html
