Как установить клапан приточной вентиляции на стену и как он работает

Установка новых пластиковых окон приводит к герметизации помещений. Без притока снаружи естественный воздухообмен в частном доме либо квартире прекращается. Один из способов возобновить работу вентиляции – использовать приточный клапан, встроенный в стену здания. В настоящей публикации мы рассмотрим конструкции этих устройств и расскажем, как установить вентиляционный клапан своими руками.

Виды стеновых приточных устройств

Для подачи свежего воздуха внутрь жилых и любых других помещений применяется 3 типа клапанов:

• проветриватели стенные пассивные (естественный приток);
• переточные устройства;
• приточно-вытяжные агрегаты принудительного действия с подогревом воздуха за счет рекуперации тепла.

Примечание. Самые дешевые и примитивные средства проветривания комнат – оконные вентиляционные клапаны (производители: Aereco, Air Box, «Вентс»). Недостаток проветривателей – низкая пропускная способность. Подробно о принципе работы и способах установки мы писали в отдельной статье.

Кроме перечисленных изделий, в квартирах используются так называемые бризеры – бытовые приборы настенного монтажа с принудительным нагнетанием и автоматическим подогревом воздуха до заданной температуры. Бризеры являются полноценными приточными установками, чья цена в 3—5 раз выше любого вентклапана.

Клапаны естественного притока

Устройство стенового проветривателя рассмотрим на примере довольно популярного изделия КИВ-125 от бренда KIV. Похожие клапаны производят компании «Вентс», «Домвент», Aereco. Конструкция бытового прибора включает следующие элементы:

• воздуховод – ПВХ труба диаметром 125 мм длиной до 1 м, внутри – теплоизоляционная звукопоглощающая вставка;
• наружная приточная решетка с козырьком дождеотбойника и сеткой от насекомых;
• кольцо уплотнительное силиконовое для заделки внутрь стены;
• двойная пружинная заслонка, регулирующая количество поступающего воздуха;
• воздушный фильтр грубой очистки класса G3–G4;
• механический привод управления заслонками;
• дополнительное утепление, крышка внутреннего оголовка.

Справка. Украинский бренд «Вентс» предлагает изделия с телескопическим воздуховодом. Труба раздвигается до требуемой длины, а не обрезается под толщину стены.

Приточное устройство заделывается во внешнюю стену, снаружи видна только решетка, изнутри – оголовок с рукояткой настройки. Принцип действия простой: воздух с улицы поступает в трубу, очищается фильтром и выходит сквозь щели оголовка. Особенности работы клапана:

• воздушный поток рассеивается вдоль стены по направлению к потолку;
• уличные шумы поглощаются теплоизоляционной вставкой;
• лепестки заслонок могут перекрывать сечение воздуховода на 100%;
• регулировка производится рукояткой либо специальным шнуром, когда прибор установлен под потолком.

Уточнение. Воздушный поток на клапанах других брендов может регулироваться с помощью пластикового шибера или диафрагмы.

Производительность изделия целиком зависит от силы тяги в вытяжной шахте, при разрежении 10 Па в комнату поступает примерно 55 м³ воздуха за 1 час. Но проветриватель способен пропустить и больший объем воздуха. Например, вы включили кухонную вытяжку, которая легко «протянет» через клапан 150 м³/ч.

Преимущества стеновых проветривателей:

• энергонезависимость;
• надежность, частота обслуживания – 1 раз в год (очистка фильтра);
• доступная стоимость изделия;
• совместимость с любыми вентиляционными системами – естественной, механической, комбинированной.

В противовес многочисленным достоинствам пассивный клапан приточной вентиляции имеет 2 значимых недостатка: подает холодный воздух плюс иногда обмерзает при низких температурах. Правда, иней появляется от избытка влаги (конденсата), оставшейся в помещении по разным причинам. Указанный нюанс мы рассмотрим ниже, в инструкции по монтажу проветривателя своими руками.

Переточные элементы вентиляции

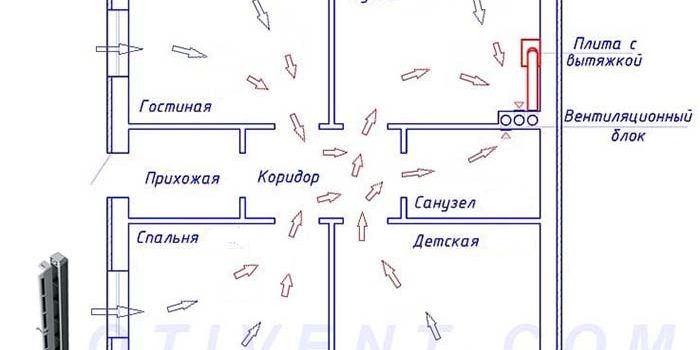

Межкомнатная дверь с плотными притворами без вентиляционного зазора (или решеток) нарушает воздухообмен внутри квартиры. Если перекрыть потоки, движущиеся из жилых комнат к вытяжным шахтам кухни и ванной, вентиляция в доме перестанет функционировать.

Герметичную дверь между помещениями необязательно дорабатывать – ставить решетки либо подрезать полотно. Достаточно встроить в перегородку приточно-вытяжной клапан такой конструкции:

• 2 декоративных плафона под отверстие Ø125–160 мм;
• полая цилиндрическая вставка из шумоизоляционного материала длиной 15 см;
• 2 монтажных кольца + стяжной болт.

Замечание. Переточные клапаны делаются только под перегородки толщиной до 150 мм – полкирпича плюс отделка. На более толстую стену придется изготавливать самодельное крепление.

Сборка приточно-вытяжного устройства предельно проста: в готовое отверстие вставляется звукоизоляция, потом к торцам крепятся кольца и стягиваются между собой болтом. Сверху устанавливаются плафоны, препятствующие проникновению света из одного помещения в другое. Подробнее о принципе работы клапана смотрите на видео:

Приточно-вытяжные клапаны с рекуперацией тепла

Случаются ситуации, когда в частном доме изначально отсутствуют вытяжные вентканалы. Квартирная вентиляция тоже бывает неэффективной – тяга в шахтах верхних этажей довольно слабая. Проблема решается установкой приточно-вытяжных агрегатов реверсивного типа.

Конструктивно установка близка к проветривателю, только внутри трубы расположен осевой вентилятор и керамический аккумулятор тепла, изображенный на фото. Стеновой реверсивный клапан может функционировать в 3 режимах:

1. Только приток + фильтрация наружного воздуха.
2. Только вытяжка из комнаты на улицу.
3. Теплоутилизация – комбинированный режим, приток и вытяжка работает поочередно.

Третий режим является основным. Алгоритм такой: в течение 70 секунд вентилятор гонит воздух из помещения наружу сквозь керамический теплообменник. Потом срабатывает реверс – вентилятор начинает дуть в обратном направлении, затягивает уличный воздух, по пути нагреваемый аккумулятором. Спустя 70 сек цикл повторяется.

Справка. Изменение направления потока на 180° производители реализуют 2 способами: переключением вращения крыльчатки в обратную сторону либо разворотом самого вентилятора дополнительным сервоприводом.

Плюсы от эксплуатации клапана-рекуператора:

• не нужно строить вытяжные каналы из кирпича, пластиковых или оцинкованных труб;
• в комнаты идет подогретый воздух;
• летом эффективность работы вентиляции не ухудшается;
• энергосбережение – агрегат возвращает часть тепла, затраченного системой отопления на нагрев вентиляционного воздуха;


• аналогичным образом агрегат экономит холод, произведенный летом кондиционером;
• регулировка количества и температуры подаваемого воздуха;
• выбор модели с нужной производительностью от 25 до 70 м³/ч.

Неприятный минус приточного клапана с рекуперацией – высокая цена. Судя по отзывам, именно этот фактор мешает большинству пользователей купить данный агрегат. Заметьте, для полноценной вентиляции понадобится несколько бытовых приборов – по одному в каждое жилое помещение.

Прочие недостатки особой роли не играют, даже высокий уровень шума. Больше информации о приточном агрегате с регенерацией тепла вы узнаете из видеосюжета:

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
3. Высота пассивного клапана над полом – 180…200 см.
4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
5. Переточное устройство размещайте в удобном месте без ограничений.

Замечание. Если комната обогревается теплыми полами, то проветриватель пассивного типа можно отнести от окна на любое расстояние, минимальный отступ остается прежним – 30 см.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.


Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Справка. Существуют модели проветривателей с вентилятором, работающим от собственной солнечной батареи. Пример – клапан «Вентс» ПСС-102, изображенный на фото.

Почему клапан обмерзает

Явление встречается в районах с низкими зимними температурами. Источник инея – конденсат, выпадающий на сильно охлажденных поверхностях проветривателя. Чтобы устранить проблему, нужно выявить причину обмерзания:

1. Естественная вытяжка работает неэффективно либо не функционирует вовсе. Результат: водяные пары остаются внутри комнаты и частично выходят наружу через приточный клапан.
2. Мощность системы отопления не рассчитана на инфильтрацию (естественную подачу) воздуха приточным устройством. Оголовок переохлаждается, на нем конденсируется влага.
3. Нарушение правил установки, например, слишком близкое расположение проветривателя к окну, большой отступ от батареи или недостаточное утепление трубы.
4. Оголовок задернут слишком плотными шторами, отчего вдоль стены образуется холодная зона. На крышке появляется наледь.

Среди отзывов пользователей встречаются жалобы на снижение температуры после установки проветривателей, дословно – из клапанов сильно дует. Хотим напомнить простое правило: расход воздуха через элемент целиком зависит от работы вытяжки. Постарайтесь отрегулировать поток на стеновом клапане либо частично перекрыть вытяжное отверстие.

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Примечание. Недостаточное количество притока провоцирует автоматическое отключение газовых котлов – срабатывает датчик тяги либо ионизации пламени. Также наблюдается затрудненный розжиг – электроды долго «искрят», при воспламенении в камере раздается сильный хлопок.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Популярность пластиковых окон обусловлена герметичностью конструкции, возможностью эффективно отгородиться от внешнего шума. Однако многие собственники подобных систем сталкиваются с проблемой недостатка поступления свежего воздуха. В результате окна запотевают, на них образуется конденсат. Высокий уровень влажности в области оконных конструкций способствует развитию грибка, плесени, существенному ухудшению микроклимата в помещении.

Восстановить баланс можно несколькими способами. Один из самых простых, но эффективных методов – установка приточного клапана. Простое приспособление обеспечит оптимальную скорость воздухообмена, поможет решить проблему избытка влажности, создать благоприятную атмосферу в помещении.

Чтобы совершить удачную покупку, необходимо разобраться, какой приточный клапан выбрать, на изделия каких торговых марок обратить внимание. Именно об этом мы и поговорим в нашей статье. Также уделим внимание конструкционным особенностям такого проветривателя и принципу его работы.

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.

Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:

1. Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
2. Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
3. Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
4. Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.

Установка приточного клапана легко решает указанные проблемы.

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков

Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.

Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.

Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана

Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно установить клапан в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.

Конструктивные особенности и принцип работы

Просматривая информацию о том, какую модель приточного клапана лучше выбрать, где стоит установить приспособление, важно сначала разобраться в особенностях конструкции, а также изучить принцип работы устройства.

По сути, клапан представляет собой цилиндр, оснащенный системой фильтрации, шумоподавления.

Конструкция приточного клапана элементарна. Для монтажа устройства не требуется узкопрофильных навыков. Однако миниатюрное приспособление способно обеспечить комфортные условия, здоровую атмосферу в квартире многоэтажного дома, частном доме

Далее рассмотрим более подробно об основные элементы конструкции приточного клапана:

• Воздуховод приточного клапана. Выглядит, как пластиковая трубка, диаметром 6-14 см. От этого параметра зависит производительность клапана, максимальный объем воздуха, который может быть подан в квартиру с его помощью. По трубке воздух с улицы попадает в помещение.
• Вентиляционная решетка проветривателя может иметь разный внешний вид, отличаться по функционалу. Самый простой вариант – алюминиевая или пластиковая сетка, препятствующая проникновению в квартиру мусора, крупных насекомых. Более продвинутые модели обеспечивают защиту от осадков, оснащаются противомоскитной сеткой, способной противостоять мухам, комарам, мошкам.
• Оголовок (регулятор интенсивности работы) – элемент, закрывающий клапан с внутренней стороны. Он обеспечивает регулировку подачи воздуха, отличается привлекательным внешним видом. Размеры, форма, место расположения отверстий, пропускающих воздух, могут отличаться в различных моделях.
• Тепло-шумоизоляция клапана. Чтобы стена, соприкасающаяся с воздуховодом, не промерзла зимой, пластиковая трубка по всей длине выкладывается теплоизоляционным материалом. Зачастую изделие имеет форму рукава.
• Фильтр стенового проветривателя. Материал располагается в оголовке, не позволяет проникать в квартиру пыли, цветочной пыльце, прочим аллергенам. В зависимости от модели, бренда используются разные наполнители.

Дополнительным элементом в конструкции приточного клапана является уплотнительное кольцо, заслонка. Благодаря их использованию сильные порывы ветра не доставляют дискомфорта во время эксплуатации приспособления.

Несомненным плюсом приточного клапана являются его небольшие размеры, возможность установки в любом месте. Располагая приспособление над радиатором отопления легко избежать снижения температуры воздуха в комнате без дополнительных усилий

Принцип работы проветривателя, такой же простой, как и его конструкция:

1. Воздух забирается с улицы через решетку.
2. Проходя через воздуховод, поток прогревается.
3. Фильтр обеспечивает очистку воздушных масс от пыли.
4. Скорость потока регулируется специальной заслонкой.

При наличии приточного клапана, воздух в квартиру поступает без перерыва. При этом окна будут закрыты, в помещение не будет проникать холод, пыль с улицы, как при обычном проветривании.

Устанавливая приточный клапан, важно понимать, что только созданием притока воздуха не решить проблемы с вентиляцией. Чтобы обеспечить здоровую атмосферу в помещении, необходимо наладить работу вытяжки, создать условия для перемещения воздушных потоков между комнатами. Для этого устанавливаются решетки или оставляется зазор между створкой и полом не менее 15 сантиметров.

Чтобы разобраться с тонкостями создания эффективного воздухообмена в комнатах, рекомендуем ознакомиться с правилами обустройства вентиляции в частном доме или квартире.

Виды приточных клапанов

Сегодня производители предлагают самые разные модификации проветривателей.

Среди них:

• оконные приспособления, имеющие постоянное сечение;
• стеновые модели, оснащенные регулятором интенсивности подачи воздуха;
• стеновой клапан с принудительной подачей воздуха.

Чтобы выбрать лучший приточный клапан и установить его в окно или стену, важно разобраться, чем отличаются модели.

Разнообразие моделей приточных клапанов позволяет подобрать оптимальное решение для каждого пользователя. Заказчик может подобрать устройство с нужной производительностью, подходящим внешним видом, функционалом

Все модели выполняют одну задачу – обеспечивают здоровую атмосферу в помещении, повышают скорость воздухообмена. Однако различия в конструктивных особенностях приводят к разнице в функциональности приспособлений.

Вид #1 — проветриватели для пластиковых конструкций

Приточные клапаны, предназначенные для окон ПВХ, считаются самыми распространенными решениями, позволяющими обеспечить эффективный воздухообмен в квартире, частном коттедже. Конструктивно, оконный проветриватель мало чем отличается от стенового. Он представляет собой щель, оснащенную заслонками. Производительность приспособления колеблется в пределах 3-7 кубических метров в час.

Чаще всего оконные проветриватели используются для пластиковых конструкций, обеспечивающих высокую герметичность. Однако они могут быть установлены и на деревянных или алюминиевых системах.

Для корректного функционирования оконного приточного клапана должны быть выполнены перечисленные ниже условия:

• в помещении должна быть исправная вытяжка;
• разница температур в квартире и на улице должна составлять не менее 5°.

Минусом использования устройства считается вероятность понижения температуры воздуха во время сильных морозов. К сожалению, полностью перекрыть оконный клапан не получится. Для обеспечения изоляции его наружную часть заклеивают.

Оконный приточный клапан обеспечивает круглосуточный приток воздуха при закрытых створках. Подобные системы отличаются невысокой производительностью, не имеют возможности регулировки интенсивности движения воздушных потоков

К плюсам оконных проветривателей относится:

• небольшой размер приспособления, который располагается на створке, не портит интерьер;
• монтаж не требует наличия профессионального инструмента, специальных навыков, пол времени не занимает более часа;
• при использовании клапана не нарушается звукоизоляция;
• поступающий в помещение воздух направляется вверх, что исключает возникновение сквозняков;
•  доступная стоимость.

Благодаря разнообразию моделей, можно выбрать клапан приточной вентиляции с необходимой производительностью.

Вид #2 — стеновые клапаны с регулятором подачи воздуха

Клапан приточной вентиляции может быть оснащен ручным или автоматическим управлением.

При наличии электронного контроллера, устройства реагируют на перепады давления, уровень загрязнения воздуха в помещении, показатели влажности.

Особенности эксплуатации стеновых моделей практически не отличаются от использования оконных клапанов, кроме отдельных моментов:

• мощность стенового проветривателя может достигать 70 кубических метров в час;
• приспособление оснащено фильтром, который очищает воздух;
• монтаж устройства сложнее, требует использования профессионального оборудования.

Помимо всего перечисленного выше, стеновые модели оснащены регулятором подачи воздуха.

Стеновой приточный клапан более громоздкий, по сравнению с оконными моделями. Однако его использование обеспечивает широкий функционал, исключает вероятность промерзания воздуховода

Благодаря конструктивным особенностям приспособления предотвращается попадание влаги с улицы в помещение, обеспечивается высокий уровень шумоизоляции.

Особенностью эксплуатации стеновых моделей является необходимость обслуживания, о которой известно не всем пользователям. Каждый сезон необходимо разбирать приточный клапан, чистить фильтры.

Вид #3 — клапаны с механической вентиляцией

Модели, которые осуществляют принудительную подачу воздуха, имеют перечисленные ниже конструктивные особенности:

• использование вентилятора с электроприводом;
• наличие дополнительной фильтрации;
• обеспечение подогрева воздушных потоков.

Устройства с принудительной подачей воздуха отличаются повышенной производительностью. Они обеспечивают подачу до 120 кубических метров каждый час, оснащаются угольными фильтрами, способными тщательно очистить входящий поток от вредоносных примесей.

К преимуществам подобных решений стоит отнести:

• эффективную работу даже при отсутствии исправной вытяжки;
• высокое качество очистки поступающего в помещение воздуха;
• быстрая нормализация уровня влажности в квартире.

Единственным минусом клапана с принудительной подачей воздуха, считается высокая стоимость.

Выбирая высокотехнологичное устройство, легко получить проветриватель с высокой производительностью, возможностью подогрева поступающего в квартиру воздуха, качественной очисткой входящего потока от примесей

Такое устройство может быть установлено в любом удобном месте, без привязки к радиаторам отопления, подогревающим воздушные массы, поступающие с улицы.

Критерии выбора проветривателя

Изучая особенности различных модификаций клапанов приточной вентиляции и разбираясь, какой вариант выбрать, стоит учесть основные критерии, оказывающие влияние на комфорт эксплуатации устройства:

1. Пропускная способность – позволит оценить, какую скорость воздухообмена обеспечит приточный клапан, достаточно ли его для конкретного помещения, количества домочадцев, проживающих в нем.
2. Рабочая температура – клапаны с металлическим воздуховодом часто промерзают. Выбирая изделие с пластиковой трубкой, вероятность промерзания существенно снижается.
3. Тип регулировки – автоматический контроль над работой приточного клапана обеспечивает комфорт эксплуатации устройства. Возможность механической корректировки позволит изменить интенсивность входящего потока воздуха при резком перепаде температур.

Иногда домашние мастера самостоятельно изготавливают приточные клапаны. Это позволяет сэкономить средства, но не обеспечивает достаточного уровня комфорта эксплуатации.

Краткий обзор лучших производителей

При выборе проветривателя пользователи опираются на разные критерии. Один из важных показателей продолжительности и качества работы приточного клапана – его производитель.

Но иногда характеристики, указанные в паспорте изделия, не соответствуют действительности. Чтобы не столкнуться с подобной ситуацией, следует выбирать клапаны известных марок с хорошей репутацией.

Выбирая приточный клапан известного мирового бренда, выпускающего широкий ассортимент вентиляционного оборудования, получившего признание миллионов пользователей, можно быть уверенным в надежности, практичности изделия

Далее кратко рассмотрим лучшие бренды, продукция которых представлена на отечественном рынке.

Автоматические приточные клапаны Vents считаются самыми популярными решениями. Vents – украинская компания, завоевавшая признание европейских пользователей. Сегодня ассортимент производителя насчитывает более 10 000 позиций.

Ventec – российское предприятие, выпускающее системы аспирации, вентиляции, специализирующееся на производстве металлокаркасных, корпусных изделий. Компания отличается превосходным уровнем сервиса.

Приточные клапаны бренда Ballu поставляются в 30 стран. Ballu – производитель, специализирующийся на инженерных системах, климатической технике. Наличие собственных лабораторий позволяет компании использовать инновационные решения в производстве.

Tion – российский бренд, стремительно набирающий популярность. Компания создает «умную» вентиляцию, разрабатывает приспособления высокоэффективной фильтрации, дезинфекции.

Выводы и полезное видео по теме

Чтобы подобрать подходящую модель приточного клапана, важно изучить конструкцию приспособления, его принцип работы, оценить лучшие модели. В этом поможет подборка предложенных ниже видео.

Принцип работы, конструктивные особенности приточного клапана:

Рекомендации по выбору проветривателя:

Обзор лучших моделей:

Клапан приточной вентиляции становится практичной альтернативой открытой фрамуге, обеспечивая эффективную подачу воздуха с улицы при закрытых окнах. Его использование позволяет запустить свежий воздух, не остужая помещение, не допуская в него большого количества пыли, аллергенов. Но, выбирая подходящую модель, стоит изучить виды проветривающих устройств, оценить продукцию ведущих производителей.

Вы уже установили дома приточный клапан? Делитесь опытом в комментариях, добавляйте уникальные фото своего проветривателя. Если же вы только присматриваетесь к такому приспособлению для проветривания помещений, задавайте вопросы по особенностям выбора и его эксплуатации нашим экспертам и другим посетителям нашего сайта.

Из-за недостаточного проветривания помещения возникают такие проблемы, как: повышенная влажность воздуха; пониженное содержание кислорода в нем; конденсат; застой кухонных ароматов в квартире и т.п. Открывание окон создает такие неудобства, как сквозняки, быстрое охлаждение, пыль, шум. Лучшим вариантом для создания эффективной вентиляции является приточный клапан в стену — простейшее устройство с высоким КПД и минимальными затратами.

Выполняемые функции

При отсутствии вентиляции в комнате уровень углекислого газа к утру повышается до 2000 промилле, вызывая плохое самочувствие потому, что допускается всего 700 промилле.

Функция стенового клапана заключается в обеспечении помещения свежим очищенным воздухом постоянно. Конструкция клапана предусматривает защиту от пыли и шума.

Работает настенный клапан без электричества. Если клапан установить под окном, над отопительной системой, тогда уличный воздух будет быстрее нагреваться, смешиваясь с теплым воздухом от радиатора.

Для создания эффективной вентиляционной системы приточный клапан становится незаменимым звеном. У него очень широкий спектр применения. Стенной клапан используют в жилых домах, в производственных помещениях и зданиях общественного, медицинского и образовательного назначения. В детских садах, школах и больницах для проветривания без сквозняков, он имеет особую актуальность.

Такой клапан часто используется при создании вентиляционной системы фермерских хозяйств, животноводства и птицеводства, где он играет большую роль в обеспечении соответствующего микроклимата.

Внутреннее устройство

На фоне оконного клапана приточный стеновой клапан обладает большим преимуществом, а именно: не допускает проникновения уличного шума и пыли; ему не страшна низкая температура; не загораживает световой проем окна; имеет несколько режимов подачи воздуха; создает хороший воздухообмен.

По форме бывают круглыми и реже прямоугольными, предназначаются для жилых и производственных помещений. Клапаны выпускаются многими производителями и отличаются друг от друга внешним видом, но существенных отличий в конструкции нет. Отличаются модели материалом и размерами, но функция неизменна и комплектующие идентичны.

Подробно рассмотрим устройство приточного клапана.

Составляющие стенового приточного клапана:

• корпус, состоящий из трубы, диаметром от 6 до 13,3 см, изолированной изнутри теплозащитным материалом, т.к. стена может промерзать и это приведет к обледенению;
• оголовок, т.е. декоративная крышка, которая устанавливается с внутренней стороны стены и укомплектована ручкой или рычажком для уменьшения воздушного потока;
• мембрана, не позволяющая воздуху выходить в обратном направлении;
• заслонка, регулирующая приток воздушных масс до 40 кубических метров в час. С наружной части стены воздух будет поступать внутрь в зависимости от положения заслонки;
• губчатый фильтр для очистки приточного воздуха;
• защитная решетка должна прикрывать вход в воздуховод снаружи, чтобы исключить проникновение мусора, насекомых и грызунов.

Отличительными могут быть только размеры трубы и материал, из которого она изготовлена. Обычно применяют пластиковую гильзу.

Также не во всех моделях имеется регулировка поступления воздуха, а ведь благодаря ей можно создать более благоприятный микроклимат в помещении. Системы регулирования бывают как ручные, так и с автоматическим управлением. Последние с помощью датчика влажности контролируют открывание заслонки для поступления необходимого количества свежего воздуха в помещение. Чем больше влажность в комнате, тем шире открывается заслонка и больше поступает свежего воздуха.

Существуют приточные клапаны и с принудительной вентиляцией, оснащенные вентилятором, который втягивает воздух либо выталкивает обратно. Отличительной характеристикой является большая производительность и преимущества в пропускной способности (800-1000 кубических метров в час); возможность установки дополнительных фильтров улучшает очистку воздуха; оснащаются системой подогрева.

Подбор модели

При выборе модели клапана необходимо руководствоваться требованиями помещения и учитывать все характеристики данного вида.

Прежде всего, надо учитывать режим температур, в рамках которых работает клапан.

Устройства бывают различных диаметров, а следовательно могут пропускать разное количество воздуха. Одним из важных параметров является пропускная способность клапана, т.е. какой объем воздуха он способен пропустить за единицу времени. Обычно пропускная способность в пределах 800-1000 м3 воздуха в час. Это позволит определиться с количеством клапанов для данного помещения.

Обязательно измерьте толщину стены, чтобы наверняка подобрать клапан нужной длины. Ведь он должен пройти через всю стену, поэтому он должен соответствовать толщине стены. По длине модели бывают от 20 до 100 см. При покупке лучше учесть запас, а лишнее можно обрезать.

Если вы решили устроить подогрев поступающего воздуха и монтировать его между подоконником и отопительной системой, то необходимо замерить данное расстояние для сравнения с габаритами оголовка выбранной модели.

Клапаны бывают с автоматической и механической системой регулирования. В отличие от ручной настройки, автоматика сама выбирает нужный режим в зависимости от микроклимата помещения. Но такие клапаны будут стоить дороже. Если ориентироваться на цену, то из всех моделей экономичнее приобрести клапан отечественного производства.

Наиболее распространенными являются аналоги финской более дорогой модели КИВ-125 (4800 рублей) такие, как китайская, менее качественная, но дешевая копия и отечественная модификация КПВ-125, не уступающая по качеству финской, но дешевле (стоимость в районе 3000 рублей).

КИВ-125

КПВ-125 является востребованной модели за свою высокую функциональность. Длина трубы у него варьирует от 40 см до 1 метра. Имеет москитную сетку.

Дешевым (1500 рублей) отечественным прибором является «Домвент» — устройство стенового типа для установки над батареей, с высоким показателем защиты от шума и пыли. Имеет задвижку для регулирования поступления воздушных масс.

Можно встретить и итальянские модели KIV Quardo, которые отличаются от финских только формой оголовка (он у них квадратный).

Есть такие модели, которые имеют прямоугольный воздуховод, например, СВК-75.

Существуют и другие модели стеновых приточных клапанов. Сравнивая характеристики имеющихся в наличии клапанов, можно подобрать подходящую для вашего помещения модель.

Пошаговая инструкция

Для правильной установки приточного клапана в стену не требуется высокой квалификации. В целях экономии, поможет в монтаже своими руками пошаговая инструкция. К каждой модели прилагается своя инструкция и схема сборки.

Перед началом монтажных работ изучите конструкцию клапана и проведите подготовительные работы:

• Проверьте работоспособность существующей вентиляционной системы. Это делается с помощью листа бумаги при открытой форточке. Если поднести лист к центральной вентиляционной системе, он должен прилипнуть к решетке, что говорит о наличии тяги. Если система не работает необходимо ее почистить. Чисткой вентиляционных каналов в многоэтажных домах занимается управляющая компания. Если система повреждена, придется обустроить вытяжную вентиляцию.
• Обеспечьте воздухообмен между смежными комнатами через щели под дверью не менее 2 см. Входная дверь должна закрываться герметично.
• Подберите место для установки приточного устройства. Выбор места зависит от климатических условий вашей местности. Для более холодных регионов оптимальным вариантом может стать место между радиатором отопления и окном, чтобы осуществить подогрев холодного воздушного потока. Можно устанавливать около окна, на уровне 2/3 высоты его проема, но не ближе 30 см, а от пола на высоте около 2 метров. Подбор правильного места установки
• Еще одним этапом является подготовка необходимых инструментов: мощного перфоратора и бура с коронкой диаметром, соответствующим клапану, или установки алмазного бурения; разметочного и мерительного инструмента; отвертки; ножовки; строительного уровня; канцелярского ножа; клея; строительной смеси для шпаклевки. Наглядно поможет подобрать нужные инструменты каталог.

Полезный совет! При выборе места монтажа приточного клапана, убедитесь в отсутствии там скрытой электрической проводки.

Ход работ

Разберите клапан и наметьте места размещения основного отверстия и для креплений, используя пустой корпус.

По разметке сделайте в стене отверстие с легким уклоном на наружную стену дома во избежание скопления попавшей воды. Также сделайте отверстия под дюбели в намеченных местах крепления устройства.

Трубку примерьте по длине (лишнее обрежьте) и обязательно обмотайте изоляцией. Труба вставляется в сквозное отверстие и выравнивается с внешней стороной стены, а внутренний край может выступать чуть меньше 10 мм. Зазор между стеной и клапаном заполняют монтажной пеной.

Вставьте заслонку для регулирования воздушного потока, звукопоглощающий и пылеулавливающий фильтры, которыми укомплектован клапан. Затем установите мембрану, которая не позволит воздушному потоку выходить в сторону подачи воздуха.

Прижав уплотнитель, закрепите дюбелями и саморезами внутренний корпус и декоративную крышку с ручкой регулятора подачи воздуха (оголовок). При правильном монтаже вентиляционного клапана ручка будет легко поворачиваться и открывать заслонку.

Закройте отверстие снаружи внешней защитной решеткой, прикрепив ее при помощи клея или саморезов.

Клапан готов!

Аналогично можно изготовить самодельный клапан, а если требуется усиленный воздухообмен, можно дополнительно установить в него вентилятор.

Обслуживание приточной установки

Для обслуживания вентиляционного клапана требуются уход и чистка. Чистку фильтров производят 1-2 раза в течение года в теплый период. Обычно фильтры бывают синтетическими, поэтому их промывают мыльным раствором и обязательно высушивают. Внутренний корпус можно почистить пылесосом.

Итоги

Это простое устройство способно обеспечить ваше жилище свежим воздухом без сквозняков, шума и пыли. К тому же оно работает без электричества, значит не требует дополнительных затрат на эксплуатацию. А установить его можно своими руками и забыть о проблемах плохой вентиляции. Комфорта и уюта вашему дому!

Стремясь защитить жилище от холода, грязи и шума, мастер уделяет большое внимание герметизации строительной конструкции. В связи с этим снижается приток свежего воздуха. Благо, проблему можно решить несколькими способами. Один из лучших вариантов — соорудить в стене вентиляционный клапан, который будет обеспечивать приток воздушных масс.

1 Назначение прибора</span></h2>

Главная задача вентклапана — обеспечение помещения свежим воздухом извне. Проветриватель способствует нормализации микроклимата жилья, когда естественным путем поступает мало воздуха. С завоеванием рынка ПВХ-изделиями и постепенной заменой деревянных оконных блоков появилась существенная проблема — воздух перестал поступать из-за герметичности конструкций. Циркуляция воздушных потоков в этом случае замедляется, что отрицательно сказывается на микроклимате.

Если оставить все как есть, небольшие проблемы могут повлечь за собой неприятные последствия:

• Увеличивается количество углекислого газа, что влияет на самочувствие человека. Человек быстро утомляется, появляется сонливость, снижается работоспособность.
• Влага и отсутствие циркуляции позволяет комфортно себя чувствовать болезнетворным бактериям. Появляется плесень, которая вызывает аллергические реакции. Страдают дети и люди со слабым иммунитетом.
• Вытяжная магистраль не работает должным образом, вследствие не выводятся неприятные запахи и вредные вещества.

Конечно, можно все время открывать окно, но тогда сводятся на минимум главные качества пластиковых окон — герметизация и шумоизоляция.

‘ >Простая приточная вентиляция для квартиры своими рукамиРекомендуемПриточная вентиляция своими руками

2 Конструкция и функционирование</span></h2>

Конструкция клапана довольно простая, состоящая из корпуса в виде цилиндра с диаметром 6−15 см. Внутренний состав цилиндра: шумо- и теплоизоляция, фильтр. Важно рассмотреть каждый элемент по отдельности:

• Воздуховод. По этому элементу воздушный поток поступает внутрь. Его производительность зависит от диаметра. Изготавливается, как правило, из пластика.
• Вентиляционная решетка. Играет защитную роль, предотвращая проникновение мусора, мелких животных и другого. Чаще всего материал изготовления — алюминий. Некоторые модели предусматривают также антимоскитную вставку.
• Тепло-шумоизоляционный элемент. Протягивается по всему клапану и защищает стену от замерзания, а также снижает уровень уличного шума.
• Фильтрующая вставка. Препятствует проникновению пыли в дом.
• Крышка. Ее устанавливают с внутренней части помещения. Основная роль — регулировка воздушного потока.
• Кольцо с заслонкой. Деталь располагается с внутренней части дома и сдерживает порывы ветра.

Работа системы протекает самым незамысловатым способом. Воздушные массы, очищаясь благодаря решетке и фильтру, попадают в тепло-шумоизоляционный канал и слегка прогреваются. В узком пространстве скорость потока снижается, далее он перемещается в регулируемую заслонку, затем внутрь помещения.

Вентиляция может протекать и при закрытых окнах, не охлаждая помещение. Однако для полноценного функционирования необходимо выполнить некоторые условия:

• Соорудить вытяжную систему, если ее нет.
• Важно обеспечить движение воздушных масс в помещении — либо оставить между полом и дверьми небольшой зазор, либо сделать вентиляционные решетки.

‘ >Приточный клапан AeropacРекомендуемПринцип работы трехходового клапана для отопления с терморегулятором

3 Положительные и отрицательные моменты</span></h2>

Как и у любого прибора, у проветриваемого устройства существуют как преимущества, так и недостатки. Плюсы использования стенового клапана:

1. 1. На минимум снижается открывание/закрывание окон. Это, конечно, повышает срок эксплуатации оконной фурнитуры.
2. 2. Мощность приточного клапана гораздо выше производительности отрытого окна. Равняется она примерно 60−70 куб. м/ч.
3. 3. В отличие от окна, клапан фильтрует приходящий поток воздуха.
4. 4. Появляется возможность регулировать воздушные массы исходя из потребностей.
5. 5. Устройство малогабаритное — его практически не видно на стене, если что, можно просто спрятать клапан за шторой.
6. 6. При «работе» обычного окна повышаются теплопотери, при использовании клапана такого нет.
7. 7. Приточный проветриватель способствует повышению производительности вытяжки.

Не стоит забывать, что сверление конструкции требует некоторых навыков. Кроме того, важно своевременно очищать клапан от мусора и грязи. Существуют и другие отрицательные моменты:

1. 1. В некотором роде нарушается целостность конструкции.
2. 2. При неправильной установке возможно промерзание стены.
3. 3. Во время сильных морозов из-за клапана может снижаться температура внутри здания.

‘ >Приточно вытяжная вентиляция для дома и квартирыРекомендуемПредохранительный клапан для сброса давления в водонагревателе

4 Параметры выбора</span></h2>

Недорогие клапаны с минимальным набором функций стоят около 1 тыс. рублей. Однако покупать их нежелательно — лучше приобрести товар подороже, который будет гораздо надежнее.

Перед покупкой автоматического приточного клапана важно обратить внимание и на другие характеристики:

• Производительность прибора.
• Предельную температуру использования.
• Размеры клапана.
• Способ управления.
• Шумоизоляцию.

Мощность проветривателя в среднем достигает отметки 45 куб. м воздуха/ч. Для определения нужной производительности необходимо учесть размеры и назначение помещения и количество проживающих там людей.

Фирма производитель всегда указывает диапазон «рабочей» температуры. Далее все зависит от региона покупателя. Если неправильно подобрать прибор, то он попросту не будет функционировать. Например, если приобрести клапан для теплого региона и установить в суровых условиях, на нем будет постоянно образовываться конденсат. Затем замерзшая влага закупорит приточный канал.

С длиной проветривателя все просто: она подбирается исходя из ширины стены здания. Что касается диаметра, то чем он больше, тем выше производительность. При покупке клапана нужно обратить внимание на место установки прибора. По способу управления приточные клапаны делятся на ручные и автоматизированные. Первые немного дешевле, регулировка режима проветривания осуществляется ручным переключателем.

Автоматизированные механизмы снабжаются гигростатом — устройством, которое регулирует показатель влажности. Пользователь сам устанавливает нужный ему уровень влажности (40−60%), если уровень повышается, то отрывается заслонка. Рынок вентиляционного оборудования предлагает покупателю огромный каталог товаров как российского, так и иностранного производства. Спросом у потребителей пользуются такие фирмы и модели: Flakt Woods, Aereco, Домвент, Вентс и другие.

‘ >Монтаж бризера ТИОН 3S в квартире. Приточная вентиляция с очисткой и подогревом воздуха.

5 Процесс подготовки и необходимые инструменты</span></h2>

Процесс установки не слишком сложен, но он требует наличия специального оборудования. При этом не менее важно будет подобрать место монтажа. Для правильного выбора нужно соблюдать следующие правила:

• Работы лучше всего проводить в несущей стене.
• Наружная часть клапана в многоквартирном доме должна выходить на балкон.
• Клапан нельзя выводить в сторону автомобильных дорог и промышленных зон.

Нежелательно использовать клапан проветривания в комнатах с высоким уровнем влажности — это может привести к промерзанию прибора в холодное время года. Как вариант, можно приобрести вентиляционный прибор с подогревом.

После того как разобрались со стеной, важно подобрать точное место монтажа. Лучшими участками являются:

• Зона между подоконником и батареей — поступающий воздух нагревается и распространяется по помещению.
• Участок над оконным проемом — как известно, теплые воздушные массы уходят наверх, так что приходящий поток будет смешиваться с ними и нагреваться.

Чтобы врезать устройство в стену, понадобятся специальные приборы, которые найдутся не у каждого мастера. Конечно же, их можно купить или одолжить. Пригодятся:

• Бур или перфоратор, оснащенный алмазной коронкой.
• Промышленный пылесос.
• Пена монтажная.
• Строительный нож.
• Отвертка.
• Приборы для измерения: рулетка, карандаш, уровень.
• Штукатурная смесь.
• Средства защиты — это очки, перчатки, наушники, респиратор.

6 Процесс выполнения монтажа</span></h2>

Все этапы установки клапана делят на некоторое количество шагов:

1. 1. Обработка стены. Если здание облицовано каким-либо материалом, то его нужно демонтировать. С внутренней части строения следует карандашом провести разметку — взять основание клапана, приложить к стене и обвести. Чуть ниже области бурения можно подвесить какую-нибудь емкость, чтобы туда падал мусор во время работ.
2. 2. Бурение. Используя бур, первым делом необходимо сделать стартовое отверстие на небольшую глубину (8−10 см). Далее, нужно убрать отколовшиеся кусочки бетона и в центре отверстия сделать насечку при помощи зубила. Она требуется для более устойчивого положения бура. Во время работ стоит делать небольшой уклон наружу, чтобы влага не попадала внутрь помещения.
3. 3. Чистка канала. В прорубленное отверстие необходимо вставить шланг пылесоса и удалить весь мелкий мусор.
4. 4. Установка теплоизоляции. Если требуется дополнительно утеплить канал, то можно расширить отверстие. Размер расширения зависит от вида утеплителя.
5. 5. Монтаж гильзы. В отверстие с утеплителем нужно вставить трубку воздуховода, ввинчивая ее.
6. 6. Установка корпуса и крышки. С наружной стороны стены крепится защитная решетка. С внутренней части здания наносится разметка под корпус, сверлится отверстие, забиваются дюбеля и фиксируется панель. Затем монтируется заслонка и фильтр. Финальный этап — монтаж крышки

Приточный прибор следует регулярно чистить. В больших городах чистку нужно проводить не реже двух раз в год — грязь, пыль и копоть оседают на фильтре. Проводить чистку желательно в теплую тихую погоду, чтобы через отверстие не дул холодный воздух. Нужно извлечь крышку с внутренней части устройства, снять фильтр и шумоизоляцию. Обычно эти детали изготавливаются из синтетических материалов. Их можно просто промыть в воде с очищающим средством, высушить и поставить обратно. Что касается самого канала, то его достаточно пропылесосить.

‘ >Установка проветиривателя AeroPac в готовой квартиреФото </ul>Используемые источники:

• https://otivent.com/pritochnyj-klapan-v-stenu
• https://sovet-ingenera.com/vent/oborud/kakoy-pritochnyy-klapan-vybrat.html
• https://ventilyaciyadom.ru/elementy-ventilyatsii/pritochnyj-klapan-v-stenu.html
• https://oventilyacii.ru/ventilyaciya/provetrivanie-pri-pomoshhi-ventilyatsionnogo-klapana.html
