Перед изготовлением ландшафтного дизайна важно побеспокоиться об устройстве системы дренирования. Основной составляющей являются дренажные колодцы . Благодаря им организовываются хорошие условия на придомовой территории. Представленный ниже материал раскроет все вопросы, связанные с этими сооружениями.
Что это такое, как работает устройство?
Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.
Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.
Установка дренажного колодца :
- исключает затопление погреба и подвального помещения;
- снижает давление от грунтовых вод;
- осушает почву на участке.
Схема ревизионной шахты состоит из таких элементов:
- люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
- горловина – несущая часть сооружения;
- шахта – вертикальный туннель;
- дно – используется для сбора осадков.
Смотровые системы для дренажа необходимы:
- для периодической промывки конструкции;
- наблюдения за работоспособностью труб;
- осуществления планового техобслуживания.
При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.
Разновидности
| Смотровой ( инспекционный) | Оказывает помощь при техобслуживании трубопровода. Смотровые не используются для хранения стоков. Шахта имеет маленькие размеры Ø 460 мм (исключительно для прочистки/промывки дрены). Сооружение диаметром до 2 м обустраивается для прочистки дренажа. Эта система канализации устанавливается там, где соединяются трубы. Они могут разделять продолжительные отрезки дрены. Устанавливается на угловых точках |
| Поглотительный (фильтрующий) | Используется целенаправленно на тех участках, которые наиболее нуждаются в осушении почвы. Собранная в нем вода отводится в грунты, лежащие по уровню ниже, так как отвести в канализационную систему технически невозможно из-за контругла. Учитывая это, сооружение может не иметь дна, чтобы скапливающаяся вода уходила в почву |
| Коллекторный (накопительный) | Используется для сбора технической воды с последующим ее применением. Это герметичный резервуар, конечная точка всей системы. Обычно емкость имеет большой диаметр. В нее может устанавливаться погружной насос. Как правило, это пластиковый дренажный колодец . Соответственно, емкость непроницаема |
| Поворотный | Используется для обслуживания и прочистки насосного оборудования. Обязательно монтируется на каждом втором повороте ливневой канализации. Если предусматривается спуск для техобслуживания, то его размер должен быть соответствующим |
| Для септика | Напоминает обычную выгребную яму, только сюда поступает сточная вода без взвешенных частиц. Такая конструкция для септика – отличное решение, кто имеет небольшие дачные участки. Выполняет функцию дополнительной фильтрации стоков. После такого колодца обустраивается дренажное поле для септика |
Из чего и как правильно сделать?
В основном используется два материала для организации этой инженерной системы:
- железобетон;
- пластик.
Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:
- из песка;
- гравия средней фракции;
- щебня.
Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.
Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.
| Плюсы бетонной и пластиковой системы для дренажа | |
| Из бетонных колец | Плюсы:
|
| Из пластика | Плюсы:
|
Расположение и нормы на участке
В начале, необходимо произвести точные расчеты. От дома и других сооружений расстояние не ближе чем 8 м. От днища конструкции до залегания грунтовых вод расстояние не меньше 0,5 м. Эти требования необходимо соблюсти для нормального функционирования.
Важно: если организован дренаж для септика, то расстояние от дна шахты до грунтовых вод не ближе чем один метр. В противном случае будет их загрязнение.
Дренажный сборный колодец должен располагаться в самой нижней точке всего дачного участка. Он сооружается на пересечениях/поворотах трубопровода. Это делается для предотвращения засоров. Конкретных норм нет относительно количества сооружений на территории. Влияет на это площадь участка, особенности грунта и степень залегания подземных вод.
Проект – важные моменты
Проект позволит максимально качественно распределить все важные составные части инженерной системы. На схеме должны быть указаны:
- расстояние между дренажными колодцами ;
- карта прокладки труб;
- расчет уклона и сечения труб;
- глубина и диаметр шахты ;
- уклон и глубина закладки труб.
Обязательно учитывайте следующие факторы:
- уровень залегания подземных/грунтовых вод;
- характер грунта;
- ориентировочный годовой уровень осадков;
- рельеф территории;
- есть ли поблизости какие-либо водоемы.
Важно: согласно СНиП уклон дрены на 1 м/п должен составлять 20 мм в условиях глинистого и 30 мм на 1 м/п в условиях песчаного грунта.
Помните, строить близко к фундаменту тех или иных построек запрещено, это может негативно сказаться на всем строении.
Инструменты и материалы для дренажника из бетонных колец
Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:
- с дном;
- сквозные;
- с люком и крышкой.
Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.
Пошагово: копка и установка своими руками
Монтаж осуществляется двумя способами:
- Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
- Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.
Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.
На следующем этапе происходит копка траншей для прокладки трубопровода.
В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.
После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.
Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.
Инструменты и материалы для смотрового коллектора
Инспекционные колодцы производятся из следующих элементов:
- дно – это полностью герметичное основание;
- рабочая часть (широкое кольцо или прямоугольная/квадратная форма, размер должен позволять человеку залезать внутрь);
- люк;
- лестница (в зависимости от глубины).
Пластиковый смотровой колодец в своей комплектации уже может иметь люк и лестницу. Что касается инструментов, то необходимо оборудование для копки котлована.
Пошагово: копка и установка
Вся работа состоит из нескольких последовательных этапов:
- Сначала роется котлован. Его размер должен быть больше самой емкости на 0, 5 м с каждой стороны.
- Грунт на стенках ямы обязательно уплотняется. Если почва неустойчива, то сооружается опалубка. Позднее с использованием ее можно залить бетонный кожух.
- На утрамбованное и выровненное дно насыпается подушка из песка и щебня. Каждый слой уплотняется. Что касается песка, то лучше использовать речной.
- После опускается лоток, имеющий выходы для труб. Гораздо проще будет работать, если у вас пластиковая емкость. В этом случае аренды спецтехники не нужно.
- Осуществляется подключение трубопровода. Все стыки уплотняются, герметизируются и утепляются.
- Должен иметь вентиляцию, чтобы исключить скачки давления.
- После полной установки пустое пространство между емкостью и ямой засыпается щебнем и песком. Обязательно трамбуется.
- По прошествии нескольких дней еще раз уплотните и подсыпьте песка со щебнем.
- Монтаж люка. Если у вас пластиковая емкость, то он идет в комплекте, если бетонный, то изготавливается по размеру.
- Спустя три дня сооружение готово к эксплуатации.
Инструменты и материалы для пластикового
Комплектация КДН будет зависеть от цели его использования:
- приобретается емкость диаметром около 2 м (это позволит человеку спускаться вниз для техобслуживания);
- уплотнители из резины;
- пластиковое герметичное дно;
- люк из пластика.
Полезно знать: при покупке сборной конструкции можно сэкономить по сравнению с тем случаем, когда приобретается емкость, полностью укомплектованная.
Пошагово: копка и установка пластикового
Весь процесс расписан пошагово:
- Труба нужного диаметра отрезается согласно глубине. Это обязательно учитывалось, когда выполнялся расчет всей системы.
- Далее выкапывается яма. Ее размер со всех сторон должен быть большим на 0,5 м. Это обеспечит комфортную работу.
- Снизу трубы необходимо отмерить 0,5 м и сделать технологические отверстия для подсоединения трубопровода. Чтобы была полная герметичность, эти проемы оснащаются уплотнительной резиновой прокладкой.
- Дно обязательно засыпается подушкой из смеси песка и щебня и заливается бетонной стяжкой.
- Перед установкой трубы к ее нижней части герметично присоединяется дно. В качестве гидроизолирующего материала используется герметик или битум.
- Когда стяжка на дне котлована высохла, опускается емкость.
- К ней подключаются трубы. Все соединения должны быть герметичны.
- Пространство между стенками земли и емкости засыпается смесью из гравия и песка. Все тщательно трамбуется.
- На завершающем этапе происходит установка люка.
Обустройство и эксплуатация
Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:
- Проверять места соединения слива с канавой и дренажные стоки. Здесь может скапливаться очень много мусора. Загрязнения могут быть самыми разными: ил, листва, частицы почвы и прочее. Поэтому шахты должны быть обеспечены лестницами для необходимой их прочистки.
- Особое внимание уделяется в зимнее время. Уровень грунтовых вод в этот период становится ниже. Поэтому в трубах и коллекторе будет отсутствовать вода. В этом случае на зиму систему не следует консервировать, так как изначально трубы помещались на глубину ниже уровня промерзания грунта. Более того, присутствие щебня и песка создает стойкий к деформации слой.
- Если необходима промывка, то она выполняется напором воды.
- Один раз в 15 лет выполняется глобальная прочистка и промывка всей дренажной системы.
- Проверяется исправность насосного оборудования.
- Надо убедиться, что люки надежно перекрывают емкость от попадания внутрь нее мусора извне.
Заключение
Мы рассмотрели все тонкости того, что такое дренажный коллектор, для чего он нужен и как его сделать. Также мы предоставили несколько пошаговых инструкций, которые помогут вам со всеми работами справиться своими руками. Надеемся, что этот материал помог вам разобраться во всех нюансах и процессах. Рекомендуем просмотр подготовленного видеоматериала в конце этой статьи.
Копка колодца и опускание колец в шахту
Пластиковые поворотные и проходные
Читайте также: Как провести водоснабжение частного дома из колодца своими руками
Приобретая земельный участок, для постройки дома, в первую очередь стоит позаботиться о фундаменте строения. Грунтовые воды могут нанести непоправимый урон основанию здания.
Дренажные колодцы разделяются на несколько видов
Поворотный колодец
Обустраивается в поворотный местах трубопровода. Главная функция – свободный доступ к трубам, для устранения засоров и осуществления ремонта. Размер конструкции напрямую связан с тем будут для работ опускаться в колодец или нет, если планируется проводить ремонт внутри колодца, то диаметр его должен быть как минимум 1м.
Рекомендация. Дренажные колодцы следует устанавливать на каждом втором повороте магистрали, если монтаж делается для сохранения фундамента, то по углам здания.
Ревизионные колодцы (смотровые)
Устанавливаются для проведения регулярных инспекций канализационной магистрали. Смотровой колодец позволяет быстро устранить причину аварии, провести профилактику трубопровода. Данный тип конструкции всегда большого диаметра, так как при возникновении проблемы всегда осуществляется спуск на дно, для ее решения. Монтаж ревизионных колодцев делается на схождении нескольких труб и на прямых отрезках магистрали каждые 30 метров.
Поглотительный колодец
Устанавливаются точечно, для отвода лишней влаги из почвы. Они не имеют подвода к дренам, соответственно собранную воду в канализацию сбросить не могут. Вода скопившаяся отводится в нижние слои грунта.
Для монтажа поглотительного колодца потребуется:
- Вырыть котлован глубиной 2 м
- Дно застелить щебнем
- На щебень установить перфорированную трубу диаметром 1,5 м
- В колодец засыпается фильтрующими материалами (гравий, кирпичная крошка, щебенка и т.д)
- После заполнения полости вся конструкция накрывается геотканью и засыпается почвой.
Накопительный колодец
В большинстве случаев монтируются на территории, где планируется дальнейшее использование воды, а также при глубоком залегании водоприемных слоев.
Вода наполняет резервуар, после отводится в близлежащий водоем или применяется для бытовых нужд.
Габариты данного колодца выбирается в соответствии с целями применения и учетом установки насосного оборудования, для перекачки жидкости.
Стандартный дренажный колодец состоит из:
- Канализационного смотрового люка.
- Горловина.
- Шахта
- Дно (в поглотительных колодцах монтаж днища не требуется)
Обустройство дренажных колодцев осуществляется из пластиковых емкостей или бетонных колец.
Дренажный колодец из бетонных колец
Кольца из бетона изготавливаются высотой от 270 мм до 1000мм, диаметром от 700мм до 2000 мм до, с люком, сквозные и с дном. С их помощью сооружаются дренажный колодец любого типа. Недостатком данного вида конструкции является сложность монтажа. Погрузить кольца в котлован без специального оборудования не возможно, они очень тяжелые. Наряду с этим они обладают высокой прочностью и долговечностью.
Дренажные колодцы из пластика
Пластиковые гофрированные шахты для дренажных колодцев более популярны, чем изделия из бетона.
- Отливаются с ребрами жесткости, что увеличивает их прочность
- Оснащены отводами для труб
- Обладают не большим весом
- Срок службы до 50 лет
- Не требуется герметизация
- Не подвержены гниению и коррозии
- Простой монтаж
На рынке представлен широкий выбор готовых изделий, которые можно купить или обустроить колодец самостоятельно, что значительно сэкономит бюджет.
Установка дренажного колодца своими руками
Пластиковый колодец
Первое, что понадобится сделать, купить гофрированную пластиковую трубу требуемого размера.
Для монтажа поворотного или ревизионного колодца подойдут трубы диаметром до 0,5 м. этого достаточно, чтобы провести проверку системы и прочистить трубы.
Фильтрующий или накопительный колодец потребует для обустройства гофтрубу от 0,7 до 0.9 м диаметром.
Колодцы с предусмотренным спуском организуются из изделий диаметром более метра.
Также необходимо приобрести:
- Уплотнители из резины, для стыковки с трубами.
- Дно
- Люк.
Когда все детали для колодца приобретены, можно начать установку.
На трубе, отступив от основания 0.5 м, делаются отверстия для подвода труб, в них вставляются уплотнители. Затем прикрепляется дно колодца. Все швы обрабатываются водостойким герметиком.
Выкапывается котлован нужной глубины и диаметра. Дно заливается цементом или создается песчаная подушка.
Когда раствор застынет, емкость опускается в шахту, делается соединение с дренажными трубами. Свободное место вокруг готового колодца заполняется смесью из песка и щебня, после чего конструкция закрывается люком.
Из бетонных колец
Для монтажа дренажного колодца из бетонных колец лучше использовать железобетонные изделия. Благодаря арматуре, они обладают достойной прочностью и долгим сроком службы.
Монтаж выполняется с использованием специального оборудования.
- Выкапывается котлован требуемых габаритов.
- Дно засыпается слоем природного фильтра, высота слоя из гравия и песка должна быть как минимум 50 см.
- На подушку опускается первое кольцо, если колодец без дна, то предварительно делается бетонная стяжка.
- Затем все кольца одно за другим опускаются друг на друга. Швы и стыки должны быть герметичными, для достижения этой цели применяется мастика, бетонный раствор или герметик.
- В первом кольце делаются отверстия для дренов. Подсоединяются трубы, швы герметизируют.
- Сверху конструкция закрывается крышкой.
- Оставшееся свободное место между стенками колодца и грунтом заполняется смесью из песка и гравия.
Особенности монтажа поглотительного колодца
В отличие от всех остальных типов у этого колодца отсутствует герметичное дно, его заменяет природный фильтр.
Чтобы фильтрационный колодец функционировал в соответствии с требованиями, осуществлять монтаж следует строго по схеме.
Внимание. У накопительных, ревизионных и поворотных колодцев подводка к дренам производится у дна колодца. Поглотительный резервуар имеет верхнюю подводку для сброса воды.
Дренаж — это достаточно сложная система, которая должна облегчить отведение вод и обеспечить их слив в канализацию или дренажный колодец. Его обустройство необходимо в тех случаях, когда грунтовые воды залегают слишком высоко или сам дом и участок находятся в низине. Но следует учитывать, что только правильная технология позволит сделать отвод лишней влаги эффективным.
Содержание
Виды дренажа
Хотя часто используется термин «дренажный колодец для канализации» на самом деле существует несколько разновидностей таких конструкций. Они отличаются друг от друга, в первую очередь, предназначением. Кроме того, резервуары могут быть сделаны из разных материалов и иметь разные размеры. А вот устройство дренажного колодца в общих чертах во всех случаях будет одинаковым. Все виды таких конструкций — это специально обустроенная шахта или емкость, и в большинстве случаев ее дно изолируют. В эту емкость подводят трубы дренажной канализации. Верх колодца закрывают люком.
Прежде всего, следует выделить смотровые колодцы для дренажа. Они необходимы для того, чтобы регулярно проводить плановые осмотры канализации, для контроля состояния трубопровода, проведения ремонта (в случае такой необходимости) и прочистки труб. Ревизионный колодец (это его второе название) устраивают там, где есть риск заиливания системы. Размер конструкции должен соответствовать параметрам канализационной системы в целом. Если трубопровод небольшой, то диаметр смотрового колодца должен составлять 340−460 мм.
Для крупной канализационной системы ревизионный колодец должен быть побольше. Он может иметь в диаметре до полутора метров. Зачастую его оборудуют ступенями, по которым можно спускаться внутрь — для проведения ремонтных работ. Прочистка таких резервуаров осуществляется только путем промывания труб при сильном напоре воды (струю пускают под высоким давлением).
Поворотные конструкции — это один из вариантов ревизионной конструкции. Их устанавливают там, где находятся угловые соединения труб, но, вопреки распространенному заблуждению, делать это на каждом развороте необязательно, достаточно устанавливать через угол.

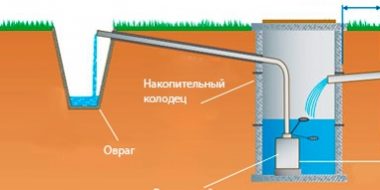

Еще одна разновидность — это накопительный колодец, который также называют коллекторным или водоприемным. Как и следует из его названия, он нужен для того, чтобы собирать воду и затем откачивать весь ее объем в сточную канаву. Накопительный колодец представляет собой емкость большого диаметра и объема. К ней подводится каждая труба дренажной системы. Такой резервуар нужно обустроить там, где не получится устроить фильтрующий колодец или другим способом обеспечить отвод собранных канализацией вод. Обычно накопительные колодцы стараются разместить за пределами участка.
Приемный бак в таких случаях оснащают электрическим насосом, с помощью которого откачивают накопившуюся воду, чтобы потом поливать ею сад или сбросить в водоем.
Еще один вид — фильтрующие колодцы. Их целесообразно устраивать там, где грунт не слишком влажный. Обычно такие участки располагаются довольно далеко от природных водоемов. Фильтрующий тип подходит для тех случаев, когда в сутки объем воды, которую нужно откачать, не превышает 1 кубометра.
Такой вариант также называется поглотительным. От других разновидностей он отличается тем, что в нем нет герметичного дна. Но вместо этого в нижней его части устанавливается фильтрующая система — через нее сливаются грязные стоки, но она не пропускает мусор.
Применяемые материалы
Будь то водосборный или ревизионный колодец, для его обустройства отлично подойдут бетонные кольца. Но при всей своей прочности и долговечности, устойчивости к агрессивным воздействиям окружающей среды и прочих достоинствах, они имеют существенный недостаток. Из-за слишком большого веса их сложно установить самостоятельно, нужно для этих целей арендовать спецтехнику, а это увеличит стоимость колодца.
Есть и другой вариант — купить готовую пластиковую емкость, тем более, что их выпускают в разных размерах. Такая емкость стоит дороже, чем кольца, зато она проста в установке. При этом современные пластиковые емкости достаточно надежны, они также не подвержены коррозии и другим агрессивным воздействиям. И кроме того, у них есть еще одно преимущество — многие производители выпускают емкости, в корпусах которых уже имеются отверстия для труб. А при выборе бетонных колец нужно помнить, что отверстия придется сделать самостоятельно.
Иногда можно встретить комбинированный вариант:
- поворотный и смотровой колодцы делают из пластиковой емкости;
- сливной и накопительный - из бетонных колец.
Основные принципы устройства системы
Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.
Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.
Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:
- На дне траншеи устраивают своего рода «подушку» - слой песка толщиной 5 см, который нужно тщательно утрамбовать.
- Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
- Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.
Процесс установки непосредственно колодезной конструкции зависит от разновидности самого колодца. Накопительный и поворотные варианты требуют устройства бетонного основания. Поглотительные колодцы как такового дна не имеют, но в этом случае необходим грунтовый фильтр, который выполняет функции основания.
Установка ревизионного и коллекторного колодца
Для обоих видов алгоритм будет примерно одинаковым. Различие имеется только в размерах самого колодца, особенностях его расположения (оно может быть вертикальным или горизонтальным), а также в других деталях — например, в том, сколько труб для отвода будет использоваться.
Колодцы ревизионного типа в силу их назначения располагают вертикально, для накопительных возможны оба варианта. Также следует учесть, что для коллекторного варианта нужен дренажный погружной насос. И для него осуществляется отвод труб в водосборник.
Монтаж колодца проводится в несколько этапов:
- Углубление участка, на котором будет установлен колодец, так чтобы он оказался на 40 см ниже того уровня, где будут проходить трубы.
- Утрамбовка слоев песка и щебня.
- Подготовка бетонного раствора, которым заливают дно. После того как бетонное основание затвердеет (а на это уходит два дня), сверху его закрывают слоем геотекстиля.
- Установка емкости на основание, подсоединение всех труб.
На финальном этапе сверху устанавливают люк, а колодезную конструкцию со всех сторон засыпают грунтом и щебнем.
У конструкций, изготовленных из разных материалов и предназначенных для разных целей, есть свои особенности установки. Так, для поглотительных конструкций используются емкости из пластика, дно у них отсутствует. Бетонное основание в этом случае не заливают, а изготавливают фильтр, который будет очищать воду от механических загрязнений.
Для этого на дне устраивают слой из материала типа щебня. Его толщина должна составить 20−30 см. Трубы подводятся к верхней части колодца. По окончании всех работ свободное пространство заполняется щебнем. Сверху также должен быть люк.
Колодезную конструкцию вполне реально изготовить самостоятельно из пластиковых труб соответствующего диаметра. Для колодцев ревизионного и поворотного типа она может быть поменьше — 35−45 см в диаметре, для коллекторных нужны трубы большего размера — до 95 см в диаметре. Также потребуется отдельно приобрести пластиковый люк и деталь круглой формы, которая будет служить дном.
Свои особенности есть и у монтажа колодца из бетонных колец. Их покупают обычно у предприятия-изготовителя. Следует отдать предпочтение кольцам из влагоустойчивых марок бетона. Диаметр колец и прочие параметры подбирают исходя из конкретных условий. Количество их должно быть таким, чтобы можно было устроить колодец глубиной не менее двух метров.
При этом нужно учитывать, что бетонные кольца могут иметь высоту от 10 до 100 см, то есть у покупателя есть пространство для маневра. Впрочем, обычно выбирают кольца высотой 50−60 см. В зависимости от диаметра, вес такого кольца может составлять 230−900 кг. Поэтому для их установки требуются услуги спецтехники, а в качестве основания колодца используют армированный бетон, чтобы выдержал соответствующую нагрузку.
<index>
Железобетонные кольца для дренажных колодцев: преимущество материала и его недостатки
Отменные технические характеристики железобетона позволяют сооружать колодцы в любых районах, кроме Крайнего Севера. Достоинства материала такие:
- Возможность установки на большую глубину достигается высокими показателями прочности;
- Стойкость к агрессивному воздействию;
- Быстрый и достаточно простой монтаж (все кольца выпускаются в готовом виде, поэтому потребуется лишь доставка и установка на месте);
- Целостность конструкции, достигаемая отливом в специальной форме;
- Водонепроницаемость, стойкость к движению грунта;
- Долгий срок эксплуатации;
- Возможность заказа конструкций по индивидуальным чертежам.
Изготовление колец из бетона для колодцев производится методом вибропрессования с использованием мелкозернистой бетонной смеси. Армирование стенок арматурными стержнями и проволокой дополняет прочностные качества, придавая при этом известную гибкость.
Недостатки заключаются в следующем:
Рекомендуем к прочтению:Устройство дренажного колодца для ливневой канализации своими руками
- Тяжелый вес, что диктует необходимость использования тяжелой техники для монтажа, а также обустройство подъездных путей;
- Необходимость тщательной герметизации стыков;
- Хрупкость.
Последнее качество особенно важно учитывать, делая устройство для дренажа. Малейший перегруз или неравномерная нагрузка и материал покроется трещинами, а то и начнет ломаться.
Обустройство дренажного колодца из бетонных колец
Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.
Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.
Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.
Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.
Рекомендуем к прочтению:Скобы для соединения бетонных колец в колодцах
Важно! Делать дренажный колодец из бетонных колец в одиночку нельзя. Очень большой вес элементов, необходимость выравнивания всей конструкции и подготовительные работы требуют наличия не только спецтехники, но и минимум 2 помощников.
Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.
В заключение
Бетонные кольца подходят для обустройства колодцев любого типа: смотровых, фильтрующих, поворотных, накопительных. Технологические процессы повторяются: вырыть яму, установить кольца, при необходимости оснастить днищем и нужным количеством отверстий для патрубков.
Не забывайте время от времени проверять колодец на наличие заиленности, сделать чистку собственноручно можно лишь при малых загрязнениях. В противном случае устройство перестанет функционировать.
Важно! Малейший перекос конструкции приведет к разрушению бетона, поэтому крайне важно выравнивать кольца не только по горизонтали, соблюдая тщательность установки, но и вертикали.
При всех достоинствах, устройство дренажного колодца из бетонных или железобетонных колец имеет существенный недостаток – стоимость. По средним расценкам только работы составляют от $300, плюс цена материалов. И помните, что на легких, песчаных, слишком подвижных грунтах тяжелый вес бетона не позволяет обустраивать колодцы – тут нужны более легкие пластики или другие материалы. Бетонное же устройство довольно быстро осядет и придется его постоянно наращивать.
</index>Статья размещена в рубрике|подрубрике
Находящиеся близко к поверхности почвы грунтовые воды доставляют немало хлопот владельцам земельных участков. Они постепенно разрушают фундаменты построек, способствуют заболачиванию почвы. Для отвода грунтовых вод монтируются закрытые дренажные системы, состоящие из трубопроводов и дренажных колодцев. Обустроить такую систему можно самостоятельно, как и установить дренажный колодец своими руками. Таких колодцев на участке может быть несколько штук, в зависимости от его размера и состава почвы.
Конструкция и предназначение
Изучим подробнее дренажный колодец: что это такое и какие функции он выполняет?
Данное сооружение представляет собой заглубленный в почву резервуар определенного размера. Состоит колодец из шахты, верхнего люка и днища. У сооружений поглотительного типа днища отсутствуют. Колодец позволяет накапливать излишнюю влагу, поступающую в него из трубопроводов, контролировать степень загрязнения дренажных труб, отслеживать степень наполнения дренажа водой.
Дренажный колодец на участке является наиболее важным элементом, без которого система дренажа очень быстро утратила бы свою функциональность, заилилась и перестала выполнять свое предназначение.
Виды дренажных колодцев
Существует несколько вариантов исполнения дренажных колодцев, каждый из которых выполняет определенные задачи. Рассмотрим эти виды более подробно:
1. Смотровой (инспекционный) колодец. Его предназначением является осмотр и прочистка засорившихся труб. Для сбора воды такие сооружения не предназначены. Смотровые колодцы для дренажа небольшого диаметра (до 46 см) служат для промывки трубопроводов, в то время как более габаритные изделия диаметром 0,9-2 м позволяют спускаться внутрь людям для проведения прочистных мероприятий. Инспекционные колодцы устанавливаются в местах соединений труб, а также на очень длинных прямолинейных участках дренажного трубопровода.
Часто используются поворотные ревизионные колодцы, устанавливаемые на пересечении нескольких дренажных труб, в угловых точках, а также на поворотах трубопроводов.
2. Коллекторный (накопительный) колодец. Устанавливается, когда почва на участке глинистая, не способная впитывать большое количество влаги. Применяется также в случаях, когда невозможно сбрасывать лишнюю влагу за пределы участка. Устройство дренажного колодца предполагает поступление в него воды из дренажной системы с последующим ее расходованием для всевозможных хозяйственных нужд. Такие колодцы являются герметичными. На участке может находиться несколько подобных сооружений. Если колодец представлен в единственном числе, в него подводится одновременно несколько дренажных труб.
Диаметры пластиковых труб для изготовления таких колодцев начинаются от 57 см. Чем более глубоким будет резервуар, тем медленнее он будет наполняться, а устанавливается он в самой низкой точке участка, ниже прохождения дренажных труб.
3. Поглотительный (фильтрующий) колодец. Его применение целесообразно в случае, когда вывести дренажные воды за пределы участка или в центральную канализационную систему не представляется возможным.
Совет: Используйте такой вид колодцев, если общий объем стоков на вашем участке не слишком большой (до 1 кубометра в сутки).
Поглотительный колодец для дренажа обычно имеет глубину более 2 метров. На дно сооружения засыпается слой битого кирпича, шлака или гравия толщиной около 30 см, которые способствуют всасыванию воды в грунт. Верхняя часть колодца накрывается геотекстилем, поверх которого насыпается слой грунта.
Применение фильтрующего колодца оправдано на песчаных и супесчаных грунтах, имеющих высокую поглотительную способность.
Совет: Если стены поглотительного колодца имеют щели, рекомендуется проложить на них слой геотекстиля, который будет фильтровать проникающую через них воду.
Из каких материалов изготавливаются колодцы
Дренажные колодцы могут изготавливаться из разных материалов, отличающихся своими свойствами:
1. Бетон. Это традиционный материал для изготовления дренажных колодцев. Проще всего монтировать сооружение из бетонных колец, установленных одно поверх другого. Стенки и дно также могут быть залиты бетонным раствором, особенно, если дренажный колодец изготавливается своими руками. Для этого необходимо будет сконструировать опалубку. Бетон относится к долговечным и прочным материалам, но при долгом контакте с водой он начинает постепенно крошиться и трескаться.
2. Кирпич. Им выкладывают стенки колодца, дно которого заливается бетоном. Кирпич менее долговечен, нежели бетон, но его удобно укладывать даже в одиночку. Для изготовления дренажных систем применяется редко.
3. Пластиковые (полимерные) колодцы. Они все увереннее вытесняют прочие материалы, применяемые в системах дренажа. Пластиковые емкости обладают рядом преимуществ:
- устойчивость к экстремальным температурам. Они могут эксплуатироваться в температурном диапазоне -60+50 градусов;
- пластик является легким материалом, поэтому монтаж такого сооружения можно проводить самостоятельно, без привлечения строительной техники;
- установка дренажного колодца из пластика выполняется быстро и просто. При необходимости материал легко подрезается до нужных размеров, что невозможно произвести с бетонными кольцами;
- инертны к различным агрессивным веществам;
- им не страшны коррозия и окисление;
- обладают прочностью, сопоставимой с металлом и бетоном;
- отлично переносят механические и гидравлические нагрузки;
- пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
- емкости из пластика можно размещать на любой глубине и в почве с любой структурой;
- долговечность пластикового резервуара составляет около 50 лет.
Чаще всего в качестве дренажных емкостей используются гофрированные трубы различного диаметра, изготовленные из поливинилхлорида. Колодец дренажный смотровой, либо имеющий другое предназначение, изготовленный из таких труб, обладает достаточной жесткостью, чтобы противодействовать выталкиванию его из земли грунтовыми водами.
У многих при слове геотекстиль — что это является самым частым вопросом. А в дренажных системах этот материал крайне важен и широко применяется за счет своих свойств.
Если вы ищите самые лучшие биотуалеты для дома — цены, отзывы и особенности их эксплуатации описаны в нашем отдельном материале.
А характеристики насоса Ручеек мы описали здесь. Он может отлично справиться с откачкой воды из накопительных емкостей.
У многих при слове геотекстиль — что это является самым частым вопросом. А в дренажных системах этот материал крайне важен и широко применяется за счет своих свойств.Самостоятельный монтаж дренажных колодцев
Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.
Монтаж накопительного колодца из пластика
Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.
Важно: Устанавливать колодцы подобного типа необходимо ниже всех дренажных трубопроводов, обеспечивая беспрепятственный сток воды к ним.
1. Выкапывается котлован под будущий резервуар.
2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.
3. В яму засыпается песчаная подушка или создается твердое бетонное основание.
4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.
5. При помощи битумной мастики к трубе приклеивается пластиковое дно.
6. Производится ввод в колодец дренажных труб и герметизация щелей.
7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.
Совет: Внутрь колодца желательно сразу же поместить дренажный насос, посредством которого будет производиться откачка воды. Также можно использовать погружной насос, который будет опускаться в колодец вручную, по мере необходимости, либо насос поверхностного типа.
8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.
Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.
Установка колодца из бетонных колец
Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.
Работа выполняется при помощи специальной погрузочной техники в такой последовательности:
1. Подготавливается котлован нужных размеров.
2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.
3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.
4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.
5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.
6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.
7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.
8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.
Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.
Добавьте страницу в закладки!Используемые источники:
- https://wodakachka.com/kolodtsy/stroitelstvo/ustanovka-drenazhnyh-kollektorov.html
- https://iseptick.ru/drenazh_i_vodostok/kak-ustanovit-drenazhnyj-kolodec-svoimi-rukami.html
- https://proagregat.com/nasosy/vodyanye-nasosy/ustroystvo-drenazhnogo-kolodtsa/
- https://vodakanazer.ru/kanalizaciya/kanalizacionnyj-kolodec/ustrojstvo-drenazhnogo-kolodca-iz-betonnyx-kolec.html
- http://okanalizacii.ru/drenazh/drenazhnyj-kolodec-svoimi-rukami.html
