Как расчитать объем секции в радиаторе отопления

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Содержание статьиСкрыть1Сколько воды в одной секции чугунного радиатора отопления1.1Объем одной секции марки МС (в литрах)1.2Объем воды в одной секции марки ЧМ (в литрах)2Объем воды в одной секции алюминиевого радиатора3Сколько воды в одной секции биметаллического радиатора4Объем воды в радиаторе отопления таблица

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Читайте также:Какие радиаторы отопления лучше ставить в квартире

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

СоветПриведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Читайте также:Отзывы о китайских биметаллических радиаторах отопления

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Тип радиатора	Высота (мм) / модель	Минимальный объем секции (л)	Максимальный объем секции (л)
Алюминиевый	350	0,2	0,3
500	0,35	0,45
600	0,4	0,5
900	0,6	0,8
1200	0,8	1
Биметаллический	350	0,1	0,15
500	0,2	0,3
600	0,25	0,35
900	0,3	0,5
1200	0,4	0,6
Чугунный	МС 140-300	0,8	1,3
МС 140-500	1,3	1,8
МС-140	1,1	1,4
МС 90-500	0,9	1,2
МС 100-500	0,9	0,2
МС 110-500	1	1,4

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

• Уровень теплоотдачи одной секции, так как от него зависит:
• Во-первых, сколько элементов потребуется для обогрева одной комнаты.
• Во-вторых, насколько тепло будет в комнате благодаря радиатору.
• В-третьих, каким станет микроклимат в помещении.
• Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
• Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

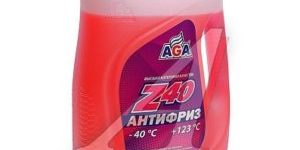

• Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
• Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
• Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

• Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
• Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
• Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
• От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

1. При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
2. Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

• Поставить заглушки на нижние отверстия и начать набирать воду.
• Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
• Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
• Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

<index>

Сегодня алюминиевые радиаторы очень часто подключаются как в действующие коммуникационные системы отопления, централизованные или автономные, так и в новые. Для того чтобы в помещении хватало тепла, изначально перед установкой, нужно определиться с размерами батарей, мощностью насоса, местами их монтажа. Здесь при выборе немаловажную роль играет показатель объема секций алюминиевых радиаторов. Он напрямую связан как с подбором составляющих элементов, так и с расчетом количества теплоносителя необходимого для заполнения всей системы отопления.

Содержание

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

• панельные;
• трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

• Цельными или литыми.
• Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой. Это обуславливается двумя факторами.

1. Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
2.  Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.

Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:

• этиленгликоль;
• солевой раствор;
• глицериновый состав;
• пищевой спирт;
• нефтяное масло.

Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:

• Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
• Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.

Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.

Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:

• радиаторов;
• трубопроводов;
• теплообменника котла;
• расширительного бака.

Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.

Заключение

При проектировании системы автономного отопления у многих возникает вопрос, сколько литров теплоносителя вмещает одна секция алюминиевой батареи. Этот нужно для того, чтобы рассчитать расход газа, электричества и определиться, сколько нужно приобрести антифриза, если в системе не используется вода.

</index>Похожие записи

При установке отопительной системы основное внимание уделяется качеству радиаторов. Лучшим соотношением цена/качество обладают алюминиевые батареи.

Именно их плюсы и минусы мы рассмотрим в ниже — разновидности, расчет, варианты подключения, технические критерии и советы по выбору.

Оглавление материала:

Алюминиевые батареи могут быть цельными или секционными. Для прочности и антикоррозийной устойчивости к алюминию в процессе изготовления добавляют кремний, цинк, титан.

Секции соединяются резьбовыми соединительными элементами. Соединения герметизируются силиконовыми прокладками. Для предотвращения разрывов внутренняя часть радиаторов покрывается полимерными материалами.

По методу производства они могут быть секционными (литыми) и цельными (экструзионными).

Каждая секция радиатора изготавливается при помощи литья под давлением. Этот метод гарантирует точные размеры и гладкую поверхность изделия.

Соединение секций в блок осуществляется посредством ниппелей. Такие батареи стоят дороже экструзионных, но и надежность их выше.

Цельные модели изготавливаются из вторичного алюминия методом экструзии. Он заключается в продавливании расплава материала через формующие головки (фильеры) для получения нужного профиля.

В качестве фильер используются стальные профили. Заготовки, полученные таким способом, свариваются между собой. Получаются цельные изделия, которые нельзя нарастить или уменьшить.

Иногда для удешевления их стоимости отдельные части не свариваются, а склеиваются композитными клеями. Однако такая замена значительно ухудшает характеристики изделий.

Алюминиевые батареи привлекательны именно своими высокими техническими характеристиками при доступной цене. При этом:

• вес одной секции – 1…1,5 кг;
• емкость – 0,25…0,46 л;
• расстояние между осями – 20/35/50/80 см;
• гарантийный срок службы 10…20 лет.

Все основные характеристики производитель указывает в паспорте устройства.

Под тепловой мощностью (теплоотдачей) понимают количество тепла, которое дает одна секция радиатора.

Коэффициент отдачи для стандартной секции составляет – 82…212 Вт . Он зависит от температуры теплоносителя. Общая тепловая мощность зависит от количества секций в батарее.

Существует два вида алюминиевых радиаторов:

• нормальные – с рабочим давлением до 6 атмосфер;
• усиленные – до 16 атмосфер

Поскольку рабочее давление в многоэтажных домах составляет 10…15 атмосфер, а в домах с автономной системой отопления – менее 1,4 атмосферы, то первый вариант подходит для установки в частных домах, а второй – в «многоэтажках».

Для поддержания работоспособности системы она должна ежегодно подвергаться опрессовке, давление которой составляет 20…50 атмосфер.

Температура теплоносителей в алюминиевых радиаторах может доходить до 120 °C, но обычно она не превышает 70 °C, и именно такая температура берется при расчете тепловой мощности.

Тепловая мощность алюминиевых батарей напрямую зависит от ее высоты. Сейчас продаются два вида изделий:

• обычные батареи (высота 50 см) – мощность 1 секции 0,18…0,23 кВт;
• укороченные (высота 35 см) – мощность 1 секции 0,08…0,16 кВт.

Считается, что одна секция алюминиевой батареи отапливает 1,5…2 кв. метра помещения. Но существует немало факторов, которые понижают теплостойкость жилых помещений.

Поэтому при расчете количества секций следует учитывать и такие моменты:

• является ли комната угловой или внутренней;
• насколько высока степень промерзания стен, и какова их толщина;
• установлены ли стеклопакеты, и насколько хорошо они держат тепло;
• из какого материала сделана кровля, и каково ее состояние.

Если какой-либо из перечисленных факторов неблагоприятен, количество секций необходимо увеличить по сравнению со стандартным расчетом.

Главным достоинством этих изделий является компактность, небольшой вес, демократичная цена. Кроме того, они:

• имеют достаточно долгий срок службы;
• благодаря секционной конструкции позволяют подобрать оптимальную длину для каждого конкретного помещения и рассчитать ее стоимость (при продаже указывается стоимость за секцию);
• обладают привлекательным внешним видом и устойчивым лакокрасочным покрытием;
• используют конвекционный способ обогрева, благодаря которому пыль не накапливается;
• легко монтируются даже на гипсокартон;
• разнообразны и интересны по дизайну.

Недостатком этих радиаторов является их подверженность коррозии, приводящая к деформации.

Устойчивость к коррозии повышает внутреннее полимерное покрытие. При его отсутствии для предотвращения разрыва батарей нельзя перекрывать краны на трубах подвода теплоносителей.

Кроме этого недостатками также являются:

• низкая стойкость к кислотным растворам, которые могут добавляться в теплоносители;
• плохая переносимость резких скачков давления жидкости;
• относительно быстрое образование газов внутри изделия, создающее необходимость его регулярного удаления.

На российском рынке радиаторов для отопительных систем присутствуют изделия и российских, и зарубежных производителей.

Они отличаются по своим характеристикам, а их разнообразие позволяет выбрать подходящий вариант каждому покупателю.

Среди отечественных производителей выделяются компания Рифар и завод «Анкор». Рифар выпускает серию отопительных приборов по лицензии итальянской фирмы Global. Модели этой серии Alum и Alum Ventil работают при давлении в отопительной системе до 20 атм., а мощность их составляет 183 Вт на секцию.

Эти изделия могут работать при использовании в теплоносителе бытового антифриза, но водородный показатель pH обязательно должен быть в диапазоне 7…9 единиц. Это сравнительно дорогие батареи, цена за секцию которых более 400 руб.

Такие же характеристики имеют и батареи марки Термал. Их главная особенность – малая толщина (60 мм), что позволяет устанавливать их в ниши, экономя пространство помещения. Однако это ухудшает теплоотдачу, она составляет всего 167 Вт. Но цена их очень привлекательна – примерно 250 руб.

Продукция итальянских фирм Fondital, Sira и Global отличается высоким качеством. Хотя цена данного вида продукции самая высокая (от 400 руб), она очень востребована среди покупателей.

Global выпускает радиаторы ISEO мощностью 180 Вт и VOX – 195 Вт. Sira Industrie выпускает литые и экструзионные модели. Секционная модель Alux имеет мощность 190 Вт.

Венгерская компания NAMI также выпускает качественную продукцию, хотя ее качество слегка уступает продукции итальянских фирм.

В России продаются две модификации изделия: NAMI Classik и NAMI Grand. Мощность последней составляет 195 Вт, и она допускает pH теплоносителя до 12 единиц. Стоимость изделий чуть меньше стоимости продукции итальянских фирм.

Китайские фирмы Bilux и Konner производят также очень неплохую продукцию. Цена продукции меньше итальянских и венгерских аналогов.

Снижение стоимости этих изделий происходит за счет экономии материала: снижается толщина боковых ребер, задней стенки, уменьшается диаметр коллектора. Это ухудшает тепловую мощность и снижает долговечность приборов.

Алюминиевые радиаторы очень боятся кислой среды в отопительной системе. Поэтому надежная долговечная работа возможна только при pH 6,5… 8.

Также следует знать что:

• внутренняя поверхность должна быть тщательно обработана, нанесена оксидная пленка;
• радиатор должен иметь паспорт с указанными в нем характеристиками, желательно, чтобы имелся протокол испытаний;
• заводская сборка надежнее, поэтому по возможности следует купить уже готовую батарею из нужного количества секций;
• не следует устанавливать батарею более 15 секций, лучше установить две;
• необычный дизайн радиатора может ухудшить его эксплуатационные характеристики;
• следует избегать радиаторов китайского производства NF/68. Они могут содержать асбест, опасный для здоровья.

Самым эффективным является диагональное подключение, при котором потери тепла составляют всего 2 %.

Однако, внешний вид этого подключения несколько портит окружающий дизайн, поэтому чаще отдают предпочтение изделиям с боковым и нижним подключением, которые выглядят более эстетично.

При боковом подключении входная и выходная трубы подключаются сверху и снизу к секции с одной стороны радиатора, что обеспечивает равномерный нагрев всех секций.

Такое подключение можно использовать при большом количестве секций – до 15.

Этот вариант подключения подходит для систем отопления, расположенных под полом. Обе трубы, подводящая и отводящая, присоединяются к нижним патрубкам батареи.

Это самый привлекательный с точки зрения дизайна вариант, но из-за неравномерного нагрева радиатора теплопотери при этом могут достигать 15%.

Объем воды в радиаторе отопления: документация и средние данные

Количество теплоносителя в недрах радиаторов для многих есть величина абстрактная. Объем этой жидкости влияет на инерционность отопительной системы, время прогрева и режим работы котла. Умение рассчитать объем воды в любой части отопительной системы позволит более точно подобрать остальное оборудование под нее (котел, циркуляционный насос и т. д.).

Батарея в разрезе

Для чего нужно знать количество воды в батарее

Обычно на радиаторы обращают внимание с началом или окончанием отопительного сезона или во время генеральной уборки. Между тем у него внутри происходят жизненно важные для человека процессы, за которые отвечает теплоноситель – чаще всего вода. Имеет ли ценность информация о том, сколько этой жидкости вмещается в одну батарею, секцию?

Объем воды внутри этой «паутины» можно легко узнать

Оказывается, имеет и причин этому не одна:

• не «утяжелить» отопительный прибор. потому что объем воды в чугунном радиаторе отопления увеличивает его и без того немалый вес;
• монтаж отопительной системы с определенной мощностью котла требует расчета общего количества теплоносителя. в том числе и в радиаторах;
• зная, что количество теплоносителя в батарее составляет 10–12% от системы отопления – все батареи, трубы и котел, можно «всухую» слить воду ;
• при выборе расширительного бака ;

Объем расширительного бака должен соответствовать количеству теплоносителя в системе

• чтобы не переборщить с концентрированным антифризом. который заливается в определенной пропорции с водой;
• для естественного/принудительного типа циркуляции выбирается оптимальный размер батареи – большой в первом случае и без разницы во втором.

Вынужденная инициатива

В панельном доме с центральным отоплением не приходится заморачиваться о таких вопросах, как заполнение системы теплоносителем, это епархия ЖКХ. Но забота об усадьбе или даче – это огромная ответственность, которая полностью лежит на ваших плечах. Возможность сэкономить время и деньги заставляет хозяев своими руками обслуживать тепловые коммуникации, используя иногда нестандартные методы.

На фото – проверка работы батареи

Например, отсутствие централизованной подачи воды вынуждает использовать природные источники – скважины, колодцы, пруды.

Чтобы знать точно требуемое количество жидкости нужно заранее вычислить, какое ее количество войдет во все составные отопительной системы:

Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Антифриз понижает температуру замерзания жидкости

Усредненная шпаргалка

Средние данные, определяющие объем воды в стальных радиаторах отопления панельного типа, таковы:

• модели Demrad, Thermogross 11 типа на каждые 10 см длины приходится по 0,25 л теплоносителя;
• в аналогичных моделях 22 типа этот показатель увеличивается до 0,5 л на туже длину.

Каждая секция старого доброго «чугуна» разных моделей имеет следующую вместительность:

• МС 140 – 1,11–1,45 л (от 5,7 до 7,1 кг);
• ЧМ 1 – 0,66–0,9 л с;
• ЧМ 2 – 0,7–0,95 л;
• ЧМ 3 – 0,155–0,246 л;
• Konner Модерн – 0,12–0,15 л (3,5 кг).

А вот столько входит в алюминиевую секцию

Если ваша батарея – это заковыристая авторская штучка узнать ее объем сложно, но возможно. Например, объем воды в стальном радиаторе трубчатого вида вычисляется гениально просто –заглушкой закрывается одно отверстие, а через второе заливается вода до верха.

В теплообменниках настенного отопительного котла в среднем помещается от 3 до 6 л, а в напольном и парапетном исполнении – от 10 до 30 л воды. Итак, узнав количество теплоносителя во всех уголках, каких он достигает, можно провести ответственную операцию – рассчитать объем расширительного бака. Именно от него зависит оптимальное давление в системе и нужный объем теплоносителя.

Принцип работы расширительного бака

Инструкция расчета предполагает использование простой формулы:

• Vс — объем теплоносителя в отопительной системе (то, о чем говорилось выше – радиаторы + трубы + теплообменники котла);
• К — коэффициент расширения теплоносителя (у воды он равен 4%, поэтому в формуле используется 1,04);
• D — эффективность расширения бака;
• Vб — емкость расширительного бака.

Узнать приближенный к реальной цифре объем теплоносителя в радиаторах или трубах можно отталкиваясь от мощности котла по формуле:

х кВт * 15=VS, где

• кВт – мощность котла;
• цифра 15 – количество литров воды, для получения 1 кВт энергии;
• VS – общая вместительность системы.

Подведение итогов

Принцип лучше недолить, чем обратное неприменим в системах отопления, т. к. завоздушивание системы будет означать холодные батареи. Вычислив объем каждого конструктивного элемента отопительной системы с помощью таблиц или опытным путем, потребление тепла станет более осмысленным и приятным. А ремонт или замена отдельного фрагмента уже не будет тайной за семью печатями.

На видео в этой статье показан процесс заливки теплоносителя в систему отопления.

Объем воды в радиаторе отопления

Определение объема воды или другого теплоносителя в радиаторе является важным этапом проектирования отопительной системы собственного загородного дома. Не выполнять этот этап можно только тогда, когда жилье находится в многоквартирном доме, и там работает центральная система отопления. В этом случае все хлопоты, связанные расчетом объема воды и созданием необходимого давления в центральной системе, падают на плечи работников ЖЭКа.

Зачем знать объем теплоносителя в батареи

Расчет объема теплоносителя в батарее, изготовленной согласно правилам, указанным в гост, делают для того, чтобы:

• выбрать правильное крепление радиатора . Оно же должно выдерживать не только вес изготовленного согласно требованиям гост изделия, но и вес воды, которая заполняет все внутреннее пространство. Расчет веса воды очень прост: этот показатель равен объему;
• выбрать котел с нужной мощностью. Разумеется, если он будет слабым, то особого толку со всей отопительной системы с очень малым гидравлическим сопротивлением будет очень мало, ведь он будет создавать малое давление, и вода будет двигаться медленно;
• выбрать расширительный бак с необходимым объемом. Многие люди отказываются от этого элемента. Однако его лучше использовать, поскольку он компенсирует давление, созданное увеличенным в объеме нагретым теплоносителем. Например, при нагревании объем воды растет на 4%. Если ей некуда деться, то давление на батареи, а также трубы растет. Рано или поздно тепловое расширение «порадует» протечкой;
• определить общую потребность в теплоносителе. Правда, для этого еще нужно учесть внутренний объем труб с малым гидравлическим сопротивлением, а также объем нагревательного котла, способного создать нужное давление;
• выдержать верную концентрацию антифриза. Это касается тех случаев, когда вода будет смешиваться с антифризом. Такое делать можно, и в некоторых случаях образованная жидкость для радиаторов отопления. изготовленных согласно правилам гост, замерзает при более низких температурах, чем 100-процентный антифриз;
• подобрать тип циркуляции. Теплоноситель может двигаться естественным способом (сверху вниз) или перемещаться под давлением, созданным насосом. Естественный тип циркуляции выбирают в случае батарей с большим внутренним объемом и малым сопротивлением нагретой жидкости. Что касается второго типа, то размер и вес батарей значения не имеет.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

1. Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
2. Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться в погонном метре радиатора .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

1. Определение длины панельных радиаторов или количества секций алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
2. Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
3. Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям. Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

• 1,7 л на каждую секцию рассчитанного на большое давление чугунного радиатора ЧМ-140;
• 1 л на каждую секцию этой же батареи, однако, нового образца;
• 0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
• 0,45 л на каждую легкую по весу секцию батарей из алюминия.
• 0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

1. Устанавливают заглушки на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
2. Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
3. Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.
4. Умножение количества вылитых емкостей на их объем. Конечная цифра является объемом, выпущенной согласно правилам гост, батареи.

Похожие статьи:

Подбор батареи отопления по площади квартиры Как выбрать радиаторы отопления по показателю теплоотдачи Насколько должны нагреваться батареи отопления Пайка отверстий и трещин в алюминиевом радиаторе

Расчет объема воды в одной секции алюминиевого радиатора

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

• Уровень теплоотдачи одной секции, так как от него зависит:
• Во-первых, сколько элементов потребуется для обогрева одной комнаты.
• Во-вторых, насколько тепло будет в комнате благодаря радиатору.
• В-третьих, каким станет микроклимат в помещении.
• Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
• Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

• Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
• Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
• Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

• Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
• Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
• Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
• От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

1. При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
2. Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

• Поставить заглушки на нижние отверстия и начать набирать воду.
• Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
• Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
• Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

Источники: http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2933-obem-vody-v-radiatore-otopleniya, http://poluchi-teplo.ru/radiatoryi/montazh/obem-vodyi-v-radiatore-otopleniya.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-obema-vody-v-sektsii.html

Используемые источники:

• https://vteple.xyz/obem-vody-v-radiatore-otoplenija/
• http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-obema-vody-v-sektsii.html
• https://gidotopleniya.ru/radiatory-otopleniya/obem-sekcii-aljuminievogo-radiatora-raschet-8597
• https://proradiatory.ru/alyuminievye/
• http://teplosten24.ru/obem-vody-v-radiatore-otopleniya-tablitsa.html
