Газовая горелка является сердцем любого котла. От ее регулировки зависят важные показатели агрегата: мощность и коэффициент полезного действия. Правильная настройка газовой горелки котла позволит сэкономить немало топлива и повлияет на снижение образования сажи и копоти.
Типы газовых горелок
Газовые котлы отличаются типом камеры сгорания. Бывает открытая топка – которая должна оснащаться дымоходом для вывода продуктов сгорания. Воздух для процесса горения в открытой топке поступает из окружающей среды. Поэтому агрегаты с такой камерой сгорания устанавливают в специально выделенную топочную.
Газовые котлы с закрытой топкой отличаются от открытого варианта. Горелка находится внутри закрытого корпуса. Поступление воздуха к горелке и вывод дыма наружу обеспечивается за счет небольшого коаксиального дымохода.
Газовые горелки различают по типу топлива, на котором они работают:
- для природного газа;
- для сжиженного топлива;
- универсальные.
Большинство газовых котлов оборудованы универсальной горелкой, которая может работать как на природном, так и на сжиженном топливе.
По количеству уровней мощности горелочные устройства делятся на:
- одноступенчатые – способны работать только в одном режиме;
- двухступенчатые – имеют два уровня мощности;
- модуляционные – способны плавно регулировать силу пламени в нескольких режимах.
Как настроить газовую горелку?
Настройку газового котла пламени горелки рекомендуется производить с помощью газоанализатора. Он фиксирует показатели воздуха, который участвует в процессе сгорания топлива: концентрацию СО, уровень кислорода, коэффициент избытка воздуха. Концентрация СО не должна превышать 50 промилле, кислород в норме находится в пределах 3,6-5,3%. Меньшее содержание кислорода приведет к тому, что топливо сгорит не полностью, большее – к высокой концентрации СО2. Избыток воздуха способен привести к взрывоопасной ситуации, а его недостаток к неполному сгоранию топлива, образованию копоти, сажи и низкому КПД.
За силой огня можно наблюдать в смотровое отверстие. Пламя оранжевого цвета – слишком большое, можно убавить его до момента, когда оно станет почти невидимым, и будет иметь голубоватый оттенок. Такой огонь обеспечивает оптимальный режим работы газового котла. Если еще уменьшить пламя, то оно станет совсем невидимым, а потом погаснет.
Регуляция стартовой подачи топлива работает только в момент поджига и на эффективность работы не влияет. Но при желании ее тоже можно настроить: необходимо постепенно уменьшать стартовую подачу, включая горелку пока она не перестанет загораться; затем нужно увеличить стартовую подачу, прокрутив регулятор в обратную сторону. Настройка заканчивается проверкой включения горелки.
Если пламя горит с шумом, следует уменьшить его с помощью регулятора.
Почему коптит газовый котел – причины и методы решения
Как правильно отрегулировать мощность газового котла?
Почему гаснет газовый котел – причины и методы устранения
Перевод горелки на другой тип газа
Только универсальные горелочные устройства с легкостью адаптируются под другой тип топлива и не требуют замены составляющих частей. Остальным горелкам для перехода на иной вид газа необходима замена рампы, диафрагмы, форсунок или коллектора. С помощью рампы можно регулировать подачу газа в довольно широких диапазонах. В некоторых случаях удается отрегулировать горелку, работающую на одном виде топлива, на горение на другом виде газа. Например, перейти с пропана на метан и наоборот. При замене пропана метаном вначале стартовую подачу увеличивают, чтобы газ зажегся, а затем постепенно снижают, как подробно описано в предыдущем разделе.
Метановая горелка при переходе на пропан на стартовом запуске с максимальной подачей топлива будет коптить. Ее регулируют, постепенно уменьшая подачу топлива.
При переводе горелочного устройства с одного вида топлива на другой следует учитывать, что удельная теплота сгорания пропана в 1,5 раза больше, чем у природного газа – метана. Так что мощность метановой горелки, работающей на пропане без замены элементов, увеличится. Например, газовый котел, имеющий мощность 10-30 кВт, при переводе на пропан способен выдать производительность 15-45 кВт. Однако горелка вырабатывать более 30 кВт долго не сможет, так как быстро перегреется и выйдет из строя. Поэтому рабочий диапазон мощности агрегата составит 15-30 кВт.
При переводе аналогичного котла с пропана на метан мощность уменьшится и составит 6 -18 кВт.
Поделиться:
Принцип работы газового котла базируется на нагревании циркулирующей жидкости, проходящей по теплообменнику. Тепло образуется в камере сгорания как результат работы газовой горелки обогревательного устройства. Именно от качественной настройки, а затем работы горелки зависит производительная мощность котла, его КПД. Рассмотрим основные аспекты выбора и настройки горелки газового котла подробнее.
Как выбрать?
На что нужно обратить внимание при выборе горелочного устройства для котла:
Учитывая эти факторы, можно выбрать наиболее подходящее горелочное устройство для котла так, чтобы он работал максимально эффективно, не обременяя частым профилактическим обслуживанием.
Камера сгорания отопительного оборудования
Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:
- открытая;
- закрытая.
Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.
Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.
Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).
Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.
Виды горелок
По своим конструктивным, функциональным отличиям горелочные устройства делятся:
По назначению:
- для промышленного оборудования большой мощности
- для оборудования бытового назначения.
По используемому типу топлива:
- устройства для природного газа;
- устройства для сжиженного газа;
- универсальные устройства.
По регулировке пламени:
- одноступенчатые – способны работать на включение/выключение;
- двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
- модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.
По принципу работы:
- инжекционные/атмосферные. Работают при подаче воздуха из помещения. Устанавливаются соответственно в открытых камерах сгорания. Использовались также и для моделей котла старого образца.
- вентиляторные/наддувные. Работают в камерах сгорания изолированного типа. Воздух для горения подается вентилятором. По своим конструктивным особенностям делятся на: — вихревые (отверстия форсунок круглой формы) — прямоточные (форма узкой щели круглого/прямоугольного сечения).
- диффузно-кенетические. Воздух поступает двумя одновременно: один смешивается с газовым топливом, второй добавляется непосредственно в камере при горении.
Устройство газовой горелки для котла
Атмосферные и вентиляторные горелочные устройства отличаются своим строением. Это обусловлено разным способом подачи кислорода в камеру при сжигании топлива.
Устройство атмосферной горелки.
Воздух поступает в камеру горения непосредственно из помещения. Внутри канала горелочного устройства расположены сопла. Газ подается в сопла, смешиваясь с воздухом, который также имеет сюда доступ. На небольшом расстоянии от сопел располагаются выходные прорези, через которые подается готовая топливная смесь. Между соплами и выходными отверстиями создается область пониженного давления, что способствует постоянному нагнетанию воздуха для смешивания.
В камере сгорания постоянно работает запальная горелка для розжига основного устройства.
Устройство вентиляторной горелки.
Блок устройства состоит из:
- двигателя;
- вентилятора;
- автоматического блока управления;
- редуктора;
- реле давления воздуха;
- смесителя топливной массы.
Воздух нагнетается извне вентилятором, подается в камеру сгорания для образования топливного вещества. Соотношение воздуха и газа возможно регулировать с помощью заслонки и вентилятора.
Пламя горелки
Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.
В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.
В каких случаях требуется регулировка пламени горелки?
Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла. Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:
- Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
- Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
- Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
- Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
- Запуск отопительного оборудования после ремонта.
- Наличие посторонних шумов при работе котла, газовой горелки.
- Смена вида топлива.
Возможно Вам будет интересно узнать о принципе работы двухконтурного газового котла >>>
Настройка оборудования
Напольные газовые котлы с атмосферной горелкой можно настроить самостоятельно. Наддувные же системы регулируются автоматическим блоком управления, не требуют дополнительной настройки.
Схема действий при настройке одноступенчатого оборудования:
- Установить устройство на котле.
- Подсоединить к газопроводному патрубку.
- Проверить на абсолютную герметичность.
- Снять корпус горелочного оборудования.
- С помощью манометра сделать замеры давления газа на входе.
- Подсоединить к электричеству. Проследить, чтобы перемычки, фазы были подключены верно.
- В дымоходной трубе разместить газоанализатор.
- Запустить устройство.
- С помощью манометра снять показания давления на выходе из горелочного блока. Показания давления должны соответствовать параметрам, обозначенным в техпаспорте.
- Приток воздуха отрегулировать воздушной заслонкой.
- Показания газоанализатора также должны соответствовать всем нормам установки газового оборудования.
Настройка газового оборудования должна проводиться специалистами. Самые простые котлы открытого типа возможно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества работы горелки зависит эффективность котла, уровень его КПД, расход топлива. Поверхностно определить, что оборудование работает неисправно можно по изменившемуся пламени горелки.
Пусконаладка газовых горелок. Настройка горелок в газовых и дизельных котельных.
Пусконаладка — эта важный этап работы, который обязательно выполняется при адекватном вводе котельной в эксплуатацию. В ста процентах случаев, настройка отопительных горелок является обязательной для мощных промышленных котельных, но и в ряде случаев вполне может понадобиться и для бытовой котельной частного дома.
Газовая горелка мощностью 1,2 МВт после завершения пусконаладочных работ.
Зачем нужна настройка газовой или дизельной горелки?
Напомню, что основными элементами любой котельной являются отопительные котлы с горелочными устройствами, насосы, теплообменники, арматура и система управления. Тепло образуется в котле, посредством сжигания топлива, это может быть газ, дизель, отработанное масло или любые другие виды горючего топлива. Очевидно, что для максимально эффективного сжигания топлива в котле, его необходимо смешать с кислородом воздуха в определенной, правильной для каждого вида топлива, пропорции. При этом смешивание должно быть равномерным. Процесс смешивания топлива с кислородом и его дозировка осуществляется в горелочных устройствах, в быту горелках (газовых горелках, дизельных горелках и т. п.). Любая промышленная горелка, да и большая часть бытовых, изготавливается производителем под некоторый диапазон тепловой мощности. Например, газовую горелку с механической модуляцией и максимальной тепловой мощностью 1,2 МВт можно настроить на эффективную работу с тепловой мощностью от 600 кВт до 1,2 МВт. Очевидно, что для каждой конкретной тепловой мощности понадобится сжечь строго определенное количество топлива и смешать это топливо с оптимальным для горения количеством воздуха. В обеспечении этой пропорции и заключается необходимость настройки горелок перед вводом в эксплуатацию.
Наддувная газовая горелка, количество подаваемого воздуха регулируется степенью открытия воздушной заслонки.
Эффективное сжигание топлива
Проиллюстрируем эту тему на примере газовой горелки, работающей на природном газе. Для сжигания определенного объема природного газа необходимо определенное количество воздуха, которое зависит от типа газа. В горелочных устройствах, всегда настраивается небольшой избыток воздуха на сгорание топлива. В процессе настройки следует ориентироваться на состав выхлопных газов после сгорания топлива. Контролируется содержание угарного, углекислого газа и остаточного кислорода. При настройке газовой горелки задают расход сжигаемого газа в соответствии с необходимой тепловой мощностью, при этом настраивают количество воздуха на горение таким образом, чтобы в выхлопных газах содержалось порядка 10% углекислого газа, 3-5% остаточного кислорода и отсутствовал угарный газ. Данные показатели должны быть достигнуты во всем диапазоне работы горелки, от розжига до выхода на максимальную мощность.
Зависимость КПД работы отопительного котла от содержания остаточного кислорода.
О квалификации наладчика и инструменте
На сегодняшний день применяется большое количество разновидностей горелок, с различным типом модуляции и количеством ступеней. Для правильной их настройки просто необходимо знать методику настройки каждого типа горелок, пройдя профильное обучение. Для настройки необходим газоанализатор, электронный манометр, прибор для контроля утечек газа.
Детектор утечки
Манометр
Газоанализатор
Специалисты компании «Термодинамика» обладают обширным опытом по наладке различных типов отопительных горелок, имеется весь спектр необходимого оборудования и инструментов. Готовы выполнить пусконаладочные работы на вашем объекте.
В условиях постоянного роста стоимости энергоресурсов, проблема энергосбережения становится особенно остро. И это происходит не только в масштабах государств и крупных предприятий. Каждая семья ощущает нагрузку на бюджет из-за растущих цифр в счетах на коммунальные услуги. Затраты необходимо оптимизировать путем экономии энергоресурсов. И экономия газа в холодное время года поможет сберечь довольно существенную часть средств, которых всегда не хватает.
Пути и принципы энергосбережения при использовании газа
Газ это наиболее распространенное, экологически чистое, дешевое топливо, которое обладает высокой теплотворной способностью и не требует затрат на транспортировку. Для того, чтобы сэкономить на затратах по перерасходу газа, нужно понимать, что необязательно до предела уменьшать потребление тепловых приборов, есть и другие пути:
- правильный выбор оборудования и схемы подключения его для отопительных целей;
- наладка процесса сжигания газа;
- автоматический контроль за параметрами теплоносителя, автоматическая настройка температуры котла в зависимости от температуры окружающей среды.
Проводить грамотно перечисленные мероприятия, обязательно для оптимизации расхода газа в любых масштабах. Не имеет значения, собираетесь вы отапливать загородный коттедж, многоэтажный дом или помещение цеха.
«>»>»>»>»>»>»>»>»>»>»>»>
Подбор оборудования
Зачастую, уже на стадии проекта при выборе котла, или другого вида отопительного прибора, можно существенно сэкономить на будущих затратах газа. Выбор оборудования должен опираться на строгие расчеты. Мощность отопительных котлов должна соответствовать площади отапливаемого помещения. Существуют специальные таблицы для расчетов мощности котлов. В масштабах предприятий, эти расчеты и выбор оборудования ведутся специализированными проектными институтами. Такой проект уже содержит необходимые решения по максимально экономичному использованию газа.
Виды схем подключения котлов
Схема подключения отопительных приборов, также может иметь несколько вариантов. В индивидуальном жилищном варианте, предусмотрены одно и двухконтурная система отопления. Их различие, в том, что при использовании двухконтурной схемы, в котле предусмотрены решения, для обеспечения горячего водоснабжения на бытовые нужды. Другими словами отопительный контур и контур ГВС разделены.
При схеме с одним контуром, задача горячего водоснабжения решается путем установки специального бойлера. Он также рассчитывается по определенной формуле, в соответствии с характерными условиями пользования ГВС.
Настройка двухконтурного котла отличается от варианта с одним контуром. «>»>»>»>»>»>»>»>»>»>»>»>
Наладка горелки
Процесс сжигания очень сложная химическая реакция. Насколько эффективно сжигается газ, отражается на экологии и затратах денежных средств. Настройка газового котла, обычно начинается именно с отладки процесса сгорания. В этом деле основными параметрами для регулировки являются:
- давление газа перед горелкой;
- количество воздуха, для создания газовоздушной смеси;
- разрежение, создаваемое в камере сгорания котла, для удаления продуктов сгорания;
- химический состав уходящих дымовых газов.
Путем оптимизации этих параметров, процесс горения становится экономически выгодным из-за предотвращения недожога топлива.
Выбросы в атмосферу вредных продуктов сгорания также уменьшаются, благодаря этой наладке. Эти задачи решаются с применением специальных приборов и только специалистами высокого класса.
В бытовых котлах, эти параметры рассчитываются и устанавливаются заводом изготовителем. Все что вы самостоятельно можете оптимизировать, указывается в инструкциях по настройке котла.
Регулировка нагрева теплоносителя
В современных отопительных системах оптимальное расходование газа достигается путем автоматического контроля за температурой нагрева теплоносителя. Это достигается, путем введения в схему управления, датчика температуры наружного воздуха. Если мороз за окном крепчает, датчик посылает сигнал в систему и она открывает сильнее клапан газа. А погода стала более теплой, датчик подаст сигнал на уменьшение интенсивности горения.
Современные котлы
Современные бытовые котлы оснащены сложными электронными блоками управления, благодаря которым вся информация о состоянии, поломках, текущих параметрах работы прибора выводится на экран. «>»>»>»>»>»>»>»>»>
Безопасность
При использовании газа нельзя забывать о том, что это очень взрывоопасное вещество. Необходимо обязательно соблюдать правила осторожного обращения с газовыми приборами.
Не включать в работу неисправное оборудование. В случае поломок и сбоев, немедленно вызывать специалистов.
Фото газовых котлов
Не можете найти инструкцию? Рекомендации из брошюры вам не помогли? У вас есть возможность прочитать нашу статью о настройке котлов. Если не знаете, как обходиться с газовым оборудованием, вам нужен мастер. Но согласитесь, не помешает раз за разом экономить время и деньги благодаря знаниям об основных настройках. Эффективная регулировка газового котла намного проще, чем может показаться.
Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.
Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.
Настройка автоматики котла и давления
Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.
У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.
Место установки котла на кухне: газ можно убавлять краном после подводки, а также на опуске, если это не помешает работе плиты и других газовых приборов
Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.
Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:
- упало или подпрыгнуло напряжение;
- сильный ветер погасил горелку;
- уменьшилась проходимость дымохода;
- снизилось давления газа.
Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.
Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.
Недельный программатор для газовых котлов Computherm Q7, на котором можно выбирать порог чувствительности, задавать параметры перехода между отоплением и охлаждением и блокировать кнопки
Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.
Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.
Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.
Давление нужно снизить в таких случаях:
- пламя гаснет вскоре после загорания;2
- при зажигании есть хлопок;
- пламя выходит за отведенные ему пределы;
- красный или красно-оранжевый цвет огня.
Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.
Подготовка котла к работе
Устройство регулируют после установки, зажигания и длительного простоя. После монтажа проверяют все датчики и предохранители, работоспособность узлов.
Подключение и первую настройку газового котла должны выполнять сотрудники компании, с которой был подписан договор на ТО: они обязаны проверить все ключевые показатели и датчики, испытать прибор в действии и провести инструктаж
При запуске котла необходимо проделать пять шагов:
- Прогрейте устройство.
- Полностью откройте шибер дымохода.
- Отрегулируйте пламя на всю мощность, до голубого и желтого сегментов.
- Прикрывайте вентиль на опуске до удаления желтой части огня.
- Проверьте режимы работы и автоматику, которая отвечает за безопасность.
Это же проделывают после установки.
Котлы нуждаются в регулярной очистке. После перерыва в работе устройства дымоход заполняют насекомые и пауки. Осмотрите трубу и вентилятор, уберите мелкую живность. Устраните налет из продуктов горения и льда. Очистите от сажи камеру сгорания. В загрязненном состоянии она вызывает проблемы с зажиганием.
По этой же причине стоит удалить грязь из изолятора, где находится провод, который идет в камеру сгорания. Очистите элемент мягкой тканью. Большое количество грязи убирайте растворителем. Подсушите изолятор, прежде чем возобновить работу котла.
Вовремя удаляйте накипь со стенок теплообменников. Если котел плохо греет воду, то промойте также отопительный контур. Залейте горячей воды и добавьте средство для устранения минеральных отложений. Проверьте работу датчика протока, и если с ним все в порядке — пользуйтесь котлом.
Как отрегулировать тягу в котле?
Со временем ослабевает тяга, поэтому проверьте ее в устройстве и дымоходе. Взгляните в смотровое окно. Прочистите отводящие пути от сажи. Тягу ухудшает плохая погода: газы не всегда выходят полностью, а приходящий воздух может нарушать работу горелки. Осмотрите строение дымохода, сравните его с требованиями по СНиП 2.04.05-91.
Дефлектор улучшает тягу в дымоходе, так как создает эффект падения давления, а кроме него, используют также дымовые вентиляторы и дымоходные флюгеры
Регулятор тяги (шибер) устанавливают при избыточной тяге. В связи с этим появляется противоположная проблема. Дымоход чрезмерно остывает и постепенно покрывается конденсатом изнутри. Труба забивается от скопления сажи и льда. Если забыть покрутить шибер хотя бы раз в 2—3 дня, потом этот прибор портится, смена положений открыто/закрыто становится невозможной.
Подбирайте регулятор тяги по принципу: больше длина или высота дымохода — меньше диаметр шибера по сравнению с этим же показателем трубы. Тогда дымоход прослужит дольше.
Есть также регуляторы горения, которые иногда называют механическими регуляторами тяги и мех. терморегуляторами. Приборы этого типа чаще устанавливают на твердотопливных устройствах, но на газовых их используют тоже — водяной термостат — на нем нет цепочки. Агрегаты для газовых котлов не влияют на регулирование тяги в дымоходе.
Настройка регулятора горения для газового котла выглядит так:
- Перед установкой слейте воду из котла, и если систему отопления невозможно изолировать кранами, то удалите весь теплоноситель.
- Уберите заглушку и вкрутите вместо нее регулятор.
- Потом заполните систему теплоносителем и разожгите горелки.
- Прокрутите рукоятку до нужного положения по температуре.
Ориентируйтесь на отметки на маховике, если точная температура на регуляторе не отображается. Летом ставьте ровно посередине промежутка между низким и средним значениями. Зимой — между средним и высоким.
Шибер с задвижкой: такие регуляторы тяги используют наряду с приборами с внутренней заслонкой, которую можно крутить внешней ручкой
Прежде чем остановиться на каком-то оптимальном значении, проверьте все режимы температуры.
Настройка зажигательного устройства
Подготовьте плоскогубцы, мультиметр, отвертки, рожковые ключи и спирт. Аккуратно снимите клеммы, замкните между собой и подожмите плоскогубцами. Запустите пилотную горелку. Учтите его и проверьте сопротивление мультиметром. Если значение не 1—2 Ома, замените измеритель тяги на новый. Если в пределах нормы — прочистите датчик ваткой, смоченной в спирте. Установите обратно и проверьте, заработало ли зажигательное устройство.
Иногда проблема остается. В таком случае осмотрите прерыватель термопары (тягопрерыватель): снимите клеммы и определите сопротивление. Если значение не соответствует 3 Омам, воспользуйтесь рожковыми ключами.
Инструментом № 9 уберите гайку, которая соединяет прерыватель и термопару. Потом ключом № 12 открутите тягопрерыватель на полоборота. Затем возьмите вставку с контактами и снимите прерыватель. Соедините ключом № 9 электромагнитный клапан и термопару. Проверьте зажигание. Если не включается — проблема в термопаре.
Уберите крепеж между термопарой и пилотной горелкой ключом № 10 и проверьте электродвижущую силу термоэлемента вольтметром. В случае с работающей термопарой просто протрите спиртом ее соединение с прерывателем и соберите все обратно.
Переносной мультиметр выполняет функции тестера, омметра, амперметра и вольтметра: устройства бывают цифровыми, аналоговыми, иногда в виде измерительных клещей
Подача газа к котлу происходит так:
- Газ попадает в сетчатый фильтр, который очищает топливо от твердых микрочастиц.
- Топливо идет дальше при открытом вентиле и электромагнитном клапане.
- Газ поступает на пилотную горелку.
- Зажженный запальник дает пламя на основную горелку и на термопару.
Контрольная система пускает пламя на основную горелку, если огонь присутствует также на пилотной. Прекращает подачу топлива при отсутствии или сильном снижении тяги в дымоходе. Автоматическая схема регулирования дает максимальную безопасность при подаче газа к котлам и другим подобным устройствам.
Регулировка мощности газового котла
В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.
Чтобы увеличить мощность, выберите вариант:
- Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
- Купите более производительную горелку.
- Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.
В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

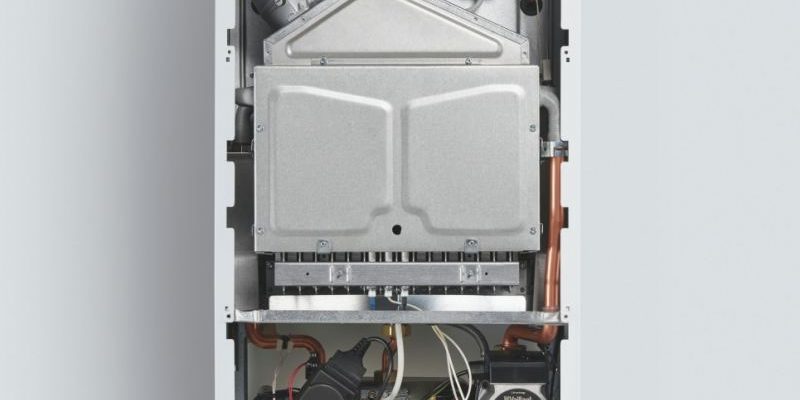

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов
Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.
Причины для изменения мощности котла:
- Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
- Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.
При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.
Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.
Настройте также газовый клапан. Их регулируют, зависимо от строения:
- у одностадийных есть только положения «включен» и «выключен»;
- двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
- трехстадийные есть у котлов, у которых два уровня мощности;
- с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».
Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.
Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы
Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.
При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.
Выводы и полезное видео по теме
Регулировка мощности газового котла:
Настройка комнатного терморегулятора — модели lt08:
Подробная настройка в меню котла Bosch Gaz 6000 W:
Теперь вы знаете, в каком регулировании нуждаются котлы. Понимаете, как можно повлиять на расход газа. Можете выполнить регулировку мощности газового котла и его узлов, не вызывая мастера. Ухаживайте за устройством, чтобы использовать полученные знания только для настроек, а не для починки. Делайте только то, что вам под силу. При потребности обратитесь к специалисту по котлам. Звоните на экстренные номера, если есть опасность.
Пишите комментарии по поводу настройки газовых котлов. Напишите о критериях, по которым выбирали свое устройство, о качестве работы прибора. Расскажите, как настраиваете свой котел и насколько часто это делаете. Форма для обратной связи расположена ниже.
Используемые источники:
- http://oteple.com/kak-nastroit-gazovuyu-gorelku-kotla/
- https://foundmaster.ru/heating/kak-nastroit-gorelku-dlya-gazovogo-kotla.html
- http://tdm-group.ru/puskonaladka-gazovyx-gorelok-nastrojka-gorelok-v-gazovyx-i-dizelnyx-kotelnyx
- https://otopleniehouse.ru/nastrojka-i-regulirovka-gazovogo-kotla/
- https://sovet-ingenera.com/otoplenie/kotly/regulirovka-gazovogo-kotla.html
