Как изолировать от потолка, крыши и стены трубу в бане

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

А о том, как сделать фундамент под печь, расскажет статья https://stroy-banya.com/delaem_pech/kak-sdelat-fundament-pod-pech.html

Защитные экраны возле (вокруг) печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Способ #1 — металлические экраны

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

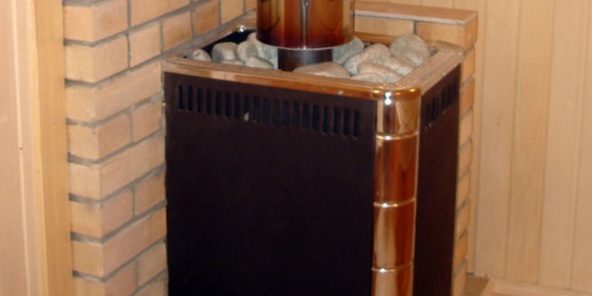

Способ #2 — кирпичные экраны

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

О том, как правильно класть кирпич и сделать идеальные швы, можно узнать тут: https://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Если вам интересно узнать, как обложить металлическую печь кирпичом, советуем прочитать статью https://stroy-banya.com/delaem_pech/kak-oblozhit-metallicheskuyu-pech-kirpichom.html

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

• Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
• Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
• Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
• Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Вариант #2 — обшивки с облицовкой

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

• Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
• Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
• Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
• Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
• Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

• Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
• Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
• Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.

Любые печи в бане должны быть установлены в соответствии с требованиями нормативных документов. Какие правила пожарной безопасности применяются для таких печей? Не редко используют и самодельные печи для бани, к которым инструкции не прилагаются, но устанавливаться они все равно должны по правилам… Какие нормативы использовать?

Стены и конструкции возле печи

В месте установки печи в бане пол, стены и потолок должны быть не горючими, или защищены слоями теплоизоляции и негорючего материала….

• Расстояние от печи до стен и других конструкций, сделанных из горючих материалов должно быть не менее 50 см.
• Защита стен от нагревания, в месте установки печи, может быть выполнена негорючим материалом или кирпичной кладкой толщиной от 5 см. Высота защитного слоя должна быть не менее уровня, где начинается двухконтурный дымоход.

Отдельные печи оборудованы печным тоннелем для размещения в стене, а их дверца находится в соседнем помещении. В таком случае стена, через которую проходит печной тоннель, должна быть сделана из негорючих материалов на высоту не менее 2,0 метров, с расстоянием от печи до горючих конструкций не менее 0,5 метра.

Пол  и потолок в месте размещения печи

Пол под печью должен быть огражден теплоизолятором толщиной от 5 см, который должен быть покрыт металлическим листом от 1 мм толщиной.

• Защитные слои на полу должны выступать за габариты печи (проекцию) не менее чем на 10 см с каждой стороны, а спереди более чем на 50 см.

Потолок над печью может быть сделан из горючих материалов. В этом случае он должен защищаться негорючим слоем.

• Расстояние от потолка с горючими элементами до печи должно быть не менее 1,0 метра.
• Если потолок сделан из негорючих материалов, то это расстояние допускается 0,8 метра.

Установка дымовой трубы, ее высота

В дымовой трубе должно создаваться разрежение не менее 5 Па. Рекомендуемая высота дымовой трубы – не менее 5,0 метра. Но, в любом случае, окончание трубы должно быть выше зоны ветрового подпора, согласно схеме.

• Диаметр трубы должен быть  не меньше дымоотводящего патрубка печи. Или в соответствии с техническими требованиями изготовителя печи.

Кирпичный дымоход  в здании должен соответствовать СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а соединение дымоотводящей трубы печи с этим дымоходом делается трубами из нержавеющей стали толщиной не менее 0,8 мм.

Если дымовой канал из тяжелых материалов, опирающийся на фундамент, отсутствует (что бывает в большинстве случаев), то допускается применять насадной дымовой канал, опирающийся на печь, и сделанный из труб из нержавеющей стали, при этом температура исходящих газов не должна превышать 500 град, что предусматривается производителями печи.

Требования к стальному дымовому каналу

Чаще с банными печами применяются стальные дымоотводящие трубы, сделанные по типу «сендвич», со слоем негорючего утепления. К таким трубам предъявляются следующие требования.

• Трубы дымохода должны теплоизолироваться негорючим теплоизолятором таким образом, чтобы внутри них не достигалась точка росы. Это задается производителем, если применяются многослойные трубы с теплоизолятором.
• Насадной дымовой канал должен быть вертикальным, но может иметь изгибы (не более 2 шт.) на угол меньше чем 30º от вертикали со смещением в сторону не более 1,0 м.

• Если кровля бани выполнена из горючих материалов, на дымовой трубе должен быть установлен зонт-оголовок с искрогасителем из нержавеющей сетки с отверстиями не более 5×5 мм и не менее 1×1 мм.
• Конструкции из горючих материалов должны отстоять от дымохода минимум на 0,5 метра.
• При прохождении кровли дымоходом должна применяться специальная пожарная разделка или проходной фланец, монтируется в соответтсвии с требованиями приложения к СНиП 41-01-2003.
• Стыки на дымоходе не должны закрываться конструкциями, чтобы их можно было осмотреть.

Какие нормативы должны выполняться при установке печи в бане

• Правила пожарной безопасности, утвержденные постановлением правительства РФ №390 от 25.04.2012 г.).
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• Правила производства трубопечных работ. Утверждены постановлением ЦС 9817-95 Аппараты бытовые, работающие на твёрдом топливе;
• ГОСТ 53321-2009 Аппарат теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности.

После установки печи, она должна быть принята в эксплуатацию комиссией с участием представителей пожарной охраны, с составлением акта, т.е. должно быть документально подтверждено ответственными лицами, что нарушений не имеется…

Многие считают, что для грамотного обустройства бани достаточно лишь правильно установить печь и вывести трубу на приемлемую высоту. Однако именно тогда, когда эти работы окончены, приходит время задуматься о том, как изолировать трубу в бане от горючих элементов, дабы избежать пожара, а также крышу от протечек.

В лучшем случае следует задуматься об изоляции трубы в бане еще на этапе проектирования, ведь в этом случае готовая конструкция будет более качественной и надежной. Изолировать уже построенный дымоход гораздо сложнее, в некоторых случаях требуется демонтаж определенных частей или изменение конфигурации труб.

Что лучше предпринять

В первую очередь трубу дымохода необходимо защитить от двух основных негативных воздействий: перегрева и попадания влаги через места стыков.

В связи с этим, два основных этапа, которые необходимо пройти в процессе изоляции дымохода в бане, это:

• Противопожарная защита;
• Гидроизоляция.

Теплоизоляция трубы в бане, которая проходит по неотапливаемому чердаку, позволяет предотвратить нагрев конструктивных элементов кровли, а также избежать появления конденсата, весьма негативно влияющего на металл.

Важно! Стоит рассмотреть вариант комплексной изоляции, поскольку она не только решает главные проблемы, но и повышает уровень эксплуатации.

Гидроизоляция также выполняет весьма важную функцию, ведь она способна защитить от гниения стропильную систему бани, а также иные деревянные элементы. Благодаря гидроизоляции труба, подверженная постоянному намоканию, не будет разрушаться.

Противопожарное утепление

Безусловно, наиболее безопасным вариантом будет установка сэндвич-трубы для обустройства дымохода, поскольку в данной конструкции уже предусмотрено наличие утеплителя.

Этот вариант подходит не всем, так как качественные сэндвич-трубы стоят немало. Именно поэтому большей популярностью пользуются классические трубы из металла.

Изоляция одинарной трубы из металла производится посредством установки коробов и обмотки трубы утеплителем из базальтовой ваты.

Конечно, можно обойтись и без использования теплоизоляции, однако в этом случае конструкция будет менее безопасной. Стоит отметить, что противопожарная разделка производится в обязательном порядке и по всем правилам.

Способы гидроизоляции от потолка и крыши

Изоляция от проникновения влаги внутрь кровли производится в месте выхода трубы на крышу.

Количество и сложность испытаний для трубы дымохода зависят непосредственно от ее высоты и размеров.

Дело в том, что чем труба больше, тем больше воздействий на нее будет оказывать ветер, дождевая вода, потоки снега.

Если допустить осечку в процессе гидроизоляции, природные осадки со временем начнут проникать в кровлю, вызывая протечки и гниение деревянных конструкций.

Непосредственно способ изоляции от влаги зависит от материала кровельного покрытия и формы трубы. Таким образом, при гидроизоляции округлых труб используют полимерные разделки, а в случае с прямоугольными и квадратными формами – фартуки из металла и планки примыкания.

Металлическая конструкция

Самым любимым материалом для возведения бани на протяжении многих лет является дерево. Помимо всех его уникальных положительных свойств, дерево также обладает повышенной горючестью, из-за чего баня нуждается в пожарной изоляции.

Дабы избежать пожаров, для изоляции трубы в бане своими руками, также как для изоляции стен и потолка, использовали массу различных материалов: асбест, глину, различные утеплительные плиты. Самое главное в утеплителе – низкая теплопроводность.

Информация. Помимо пожарной безопасности, теплоизоляция трубы обеспечивает более медленное ее остывание, что позволяет избежать скопления конденсата и быстрого разрушения конструкции.

Чем обмотать: теплоизол

Теплоизол представляет собой сравнительно новый вид изоляционного материала. Состоит он из вспененного полиэтилена с фольгированной поверхностью на обеих сторонах.

Теплоизол отличается великолепной устойчивостью к повышенным температурам, благодаря чему он столь часто применим для изоляции трубы в бане. Толщина данного материала варьирует от двух до десяти миллиметров. Показатель максимальной температуры, которую он сможет выдержать, напрямую зависит от толщины слоя утеплителя:

• Материал толщиной от двух до пяти миллиметров способен выдерживать от -30 до +100 градусов;
• От пяти до десяти миллиметров – от -60 до +150 градусов.

Прежде, чем обернуть трубу в бане теплоизолом, необходимо запастить металлизированным скотчем или проволокой, так как данные материалы понадобятся вам в процессе изоляции, который совершенно прост и не требует посторонней помощи.

Чем обмотать на чердаке: фольгоизол

Фольгоизол также прекрасно подойдет для термоизоляции печной трубы, благодаря своей устойчивости к перепадам температур. Он состоит из двойного слоя фольги и утеплителя.

Для изготовления фольгоизола используется довольно плотная пищевая фольга, благодаря чему он отличается своей безвредностью.

Фольгоизол способен выдерживать температуры от -60 до +200 градусов, именно поэтому применяется не только для изоляции труб, но и для утепления стен и потолков. Фольгоизол – это прекрасный тепло-, гидро- и пароизоляционный материал за относительно небольшую цену.

Внимание! Фольга является отличным отражателем, благодаря чему сохраняет в бане до 90% тепла.

Основные нормы и правила

Перед тем, как изолировать трубу в бане от потолка, следует изучить следующие требования СНиП:

1. Для обеспечения оптимальной силы тяги следует возводить трубу дымохода высотой не менее 5 м;
2. Между трубой дымохода и ближайшими горючими элементами должно быть соблюдено минимальное расстояние в 250 мм;
3. В случае, если материалом для кровли используются материалы с недостаточной защитой от возгорания, требуется установка искроуловителя;
4. Между верхним печным перекрытием и потолком должно соблюдаться определенное расстояние: для труб из металла – это более 1,5 м, для кирпичных дымоходов – 0,5 м.

Металлическая труба: пошаговый процесс

В банях с установленной каменкой лучше использовать кирпичные дымоходы, так как огнеупорный кирпич довольно долго сохраняет тепло.

Многие задаются вопросом, чем отделать стены в бане возле печки, ведь данные места тоже нуждаются в защите.

Обычно в местах соприкосновения дымохода с крышей и потолком используются листы асбеста или оцинкованной стали.

Также листы из оцинкованной стали применяют и для защиты стен около печи.

Информация. Для изоляции стен от раскаленной печи лучше не использовать железные листы, поскольку они довольно сильно подвержены коррозии.

Металлическая труба без теплоизоляционного слоя является максимально пожароопасным вариантом обустройства дымохода. В этом случае между ней и ближайшими горючими элементами должно присутствовать расстояние в 60 см, не меньше.

Важно! Даже соблюдение оптимального расстояния между трубой и горючими элементами не сможет обезопасить вас от ожогов при соприкосновении с ее поверхностью. Именно поэтому следует заранее позаботиться о собственной безопасности, обустроив качественный теплоизоляционный слой.

Наиболее популярным и простым вариантом изоляции трубы является использование термоустойчивого утеплителя для ее обмотки. В качестве такого утеплителя чаще всего используется базальтовая вата, которая сверху защищается штукатуркой или металлическим листом.

Происходит изоляция следующим образом:

1. Первым делом необходимо запастись минераловатными плитами, толщина которых должна быть более 5 мм. Далее утеплительный материал используется, чтобы полностью обернуть трубу. Закрепляется утеплитель при помощи проволоки из стали, которой также необходимо обернуть трубу;
2. Поверх трубы, оснащенной теплоизоляционным слоем, необходимо сконструировать армированную сетку. Далее изготавливается цементно-известняковый раствор, которым оштукатуривается сетка;
3. Вместо штукатурки можно использовать металлический лист.

Для этого его необходимо свернуть вокруг трубы с утеплителем и в месте скрепления заклепать края.

Места прохода через крышу и потолок

Очень важно отнестись со всей внимательностью и ответственностью к местам прохода через перекрытия бани.

Данные участки подвергаются изоляции, несмотря на вид используемого дымохода, будь то сэндвич-трубы или обычные металлические.

Для того, чтобы проход через перекрытия был максимально безопасным и качественным, используется специальный короб. Его можно как изготовить самостоятельно, так и приобрести в магазине.

В процессе монтажа следует брать в учет следующее:

1. Диаметр отверстия для трубы должен быть гораздо больше диаметра самой трубы, поскольку от поверхности дымохода до конструкции перекрытия должно быть расстояние в 25-30 см;
2. Вокруг трубы не должно оставаться свободного пространства, поскольку все оно должно быть плотно заполнено утеплителем;
3. Края разъема для трубы следует обработать металлическими листами прежде, чем установить короб;
4. Ближайшие древесные элементы в обязательном порядке должны быть обработаны антипиренами.

Заключение

Обустройство дымохода в бане является весьма сложным и ответственным мероприятием, и допустить ошибку в процессе непростительно. Лучше всего обратиться к квалифицированному специалисту, дабы быть на сто процентов уверенным в качестве проделанных работ.

Если же вы решили браться за работу самостоятельно, то информация выше будет весьма кстати.

Помимо правильной установки следует помнить о грамотной эксплуатации дымохода, ведь его необходимо вовремя и тщательно очищать от накопившейся сажи и грязи. Из печи необходимо вовремя удалять золу и не бросать в нее не предназначенные для топки материалы.

Каждый из этих пунктов является залогом долгой и бесперебойной работы дымохода.

Полезное видео

Более подробно с процессом изоляции дымохода вы можете ознакомиться в видео, представленном ниже. Данный материал позволит наглядно увидеть весь процесс монтажа, а также обратить внимание на трудности, с которыми придется столкнуться.
